Гофрированные трубы из нержавеющей стали для дымохода

Какие требования выдвигает гофрированный дымоход из нержавеющей стали

Жаростойкая стальная, дымоходная гофротруба, а так же труба, в состав которой входит алюминий, идеально подойдет для газовой колонки, достаточно подобрать правильные размеры. Однако, в процессе установки дымохода, нужно соблюдать ряд важных правил. Любое отклонение инструкции может повлечь за собой попадание нежелательных веществ в жилое пространство.

Правила заключаются в следующем:

Крепление нужно выполнять при помощи адаптера;
Диаметр канала должен соответствовать сечению выходящего отверстия в отопительном приборе;
Если есть межэтажное перекрытие, то труба должна быть помещена в пожаробезопасный материал;
Наружный защитный кожух должен быть обеспечен двойной толщиной стенок, чтобы сохранить целостность конструкции в случае повреждения одного из слоев;
Крепление гофротрубы к системе должно быть герметичным, это станет залогом того что не появится утечка угарного газа;
Радиус закругления должен быть не меньше чем ее диаметр;
Длина канала от нижней части до горизонтальной должна быть не менее 500мм;
Расстояние от потолка или стены до трубы должно быть не менее 50 см, это в том случае если они покрыты негорючим материалом;
Если стены не покрыты пожаробезопасным материалом, расстояние должно быть не менее 550мм;
Подсоединение к газовому прибору должно быть вертикальным;
Общая длина горизонтальных участков должна быть не более 3 м;
Наклон гибкого дымохода может составлять не более 0.01 градуса.

Соблюдая все эти правила, вы сможете добиться идеального соединения.

Правила монтажа дымоходов из гофрированных труб

Монтаж гофрированных дымоходов важно осуществлять, соблюдая установленные технические требований, которые обеспечивают успешное функционирование канала в дальнейшем. Основные правила установки:

Основные правила установки:

При подведении гофрированной трубы к патрубку нужно правильно подобрать трубу, чтобы она соответствовала диаметру выходного отверстия из нагревательного прибора.
Диаметры труб выбирают, исходя из мощности котлов. При оборудовании мощностью до 19 кВт, рукав составляет 110 миллиметров, а более – 130 миллиметров.
Для эффективной работы дымохода в месте соединения с котлом необходимо предусмотреть вертикальный участок длиной минимум полметра. Для соединения верхняя часть дымоходной трубы вставляется в нижнюю, а сверху крепление фиксируется с помощью хомута и скотча.
Для поддержания уровня тяги длина горизонтальных участков труб не должна превышать три метра в новых домах, и шесть метров – в домах старой постройки. Кроме того, нежелательно, чтобы дымоход имел более трёх поворотов.
На местах прохода гофры через потолки, стены или крышу устанавливают переходники, выполненные из огнеупорного материала. Трубу оборачивают минеральной ватой или другим термостойким материалом.
Дымоходы запрещается прокладывать в тех помещениях, где живут люди. Также не рекомендуется их выводить в подъезд, на лоджии и через стены, которые выходят на улицу.
Если гибкий дымоход устанавливают для газовой колонки, прямо вверх трубу не выводят, а устанавливают с изгибом. Кроме того, перед колонкой можно предусмотреть сборник для конденсата.

Гофру нередко применяют для гильзования имеющегося дымохода, выполненного из кирпича, так как со временем он теряет свойства герметичности.

Особенно полезным это решение будет при дымоотведении с наличием кривизны оси. Но лучше всего использовать стальной гофрированный дымоход, так как температура газов может достигать 600 и более градусов.

Достоинства и недостатки

Основное преимущество заключается в эластичности. Из них легко построить (соединить) дымоотводящую систему любой сложности и конфигурации. Они легко поворачиваются в заданном направлении, сгибаются под нужным углом. При работе с ними не требуются отводы, фланцы и иные поворотные элементы. Всё это положительно отражается на окончательной стоимости выполненных работ.

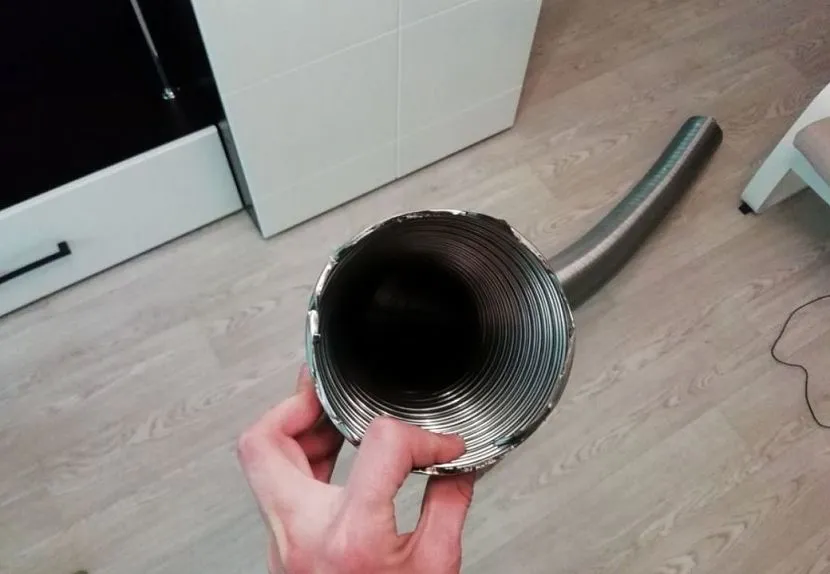

Круглые стенки, способствующие быстрому выводу продуктов распадаИсточник cloud.maxni.ru

Фактически преимущество их использования можно охарактеризовать таким списком:

Благоприятная округлая форма сечения трубы, считающаяся оптимальной для беспрепятственного прохождения газов. Подъём потока осуществляется по спирали, в результате чего в углах прямоугольных трубопроводов образуется застойная зона, в которой происходит оседание разрушительного конденсата. Влага задерживает мелкодисперсные частицы не прогоревшего топлива, оседающие на стенках и образующие сажу.
Простой монтаж и присоединение к другим участкам канала, отопительного оборудования.
Низкая стоимость. Это самый дешевый вариант обустройства дымоотводящей системы.
При повреждении легко снимается, а на её место устанавливается новая.
Отсутствие необходимости приобретения дополнительных составляющих: уголков, отводов и прочей фурнитуры.
Вышеупомянутая простота прокладки под разными углами и направлениями.

Из недостатков следует отметить такие аспекты:

Низкая стойкость к механическим повреждениям. Из-за тонких стенок гофра легко может быть разорванной в результате не аккуратного монтажа.
Концентрация конденсата, происходящая по той-же причине тонких стенок. Это способствует быстрому охлаждению дыма и ускорению процесса образования сажи.
Низкая температура плавления. Как неоднократно упоминалось, устанавливать их в непосредственной близости с котлами, печами и каминами не рекомендуется.

Гофрированная нержавеющая труба: история изобретения

Такое изобретение, как гофротруба из нержавеющей стали, появилось в конце ХХ века. Его авторы – японские ученые, которые искали оптимальный вариант для прокладки коммуникаций в условиях повышенной сейсмической активности на островах. Так появилось универсальное изделие, сочетающее в себе гибкие качества резины и прочность стали. Мировым экспертам понадобилось совсем немного времени, чтобы прийти к общему заключению, что гибкие металлические трубы имеют ряд преимуществ перед аналогами из холоднокатаной листовой стали, а также перед полипропиленовыми и металлопластиковыми трубами.

Гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям

В связи с этим практически сразу после изобретения гофротруб началось их серийное производство в Германии, а затем в Южной Корее, которая в настоящее время является лидером в производстве гибких труб из нержавейки. К известным компаниям, занимающимся их изготовлением, относится корейская . Вследствие популярности бренда металлическую гофру еще именуют как трубу кофулсо. Постепенно предприятия в разных странах начали специализироваться на производстве гофрированных изделий, а их применение стало повсеместным в монтаже инженерных сетей и других коммуникаций.

Характеристики гофрированной трубы из нержавеющей стали

Таким образом, гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям, а также коммуникациям из металлопластика, используемым в создании водопроводных, отопительных, вентиляционных и даже газовых систем. Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества с примесями никеля, хрома и углерода.

Интереснознать. Степень концентрации в сплаве дополнительных элементов, таких как никель, хром и углерод, вычисляется с предельной точностью. Это гарантирует прочность, долговечность гофрированной трубы и ее стойкость к коррозии.

Изготовленный материал должен соответствовать некоторому перечню характеристик, гарантирующих определенные стандарты качества продукции, в частности:

Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества

Нормальное рабочее давление равно 10 атмосферам при допустимой максимальной нагрузке 60 атмосфер.
Во время эксплуатации гофрированная труба из нержавейки выдерживает температуру проходящего вещества от 0 °С до 100 °С. При этом максимальный предел может достигать 150 °С и выше.
Трубопроводы для организации строительных работ и индивидуальных ремонтов, в зависимости от сферы применения, выпускают диаметром 15, 20, 25, а также 32 мм.

Этапы производства гофрированной трубы из нержавейки

Особенная конструкция в виде гофры обеспечивает данному виду труб высокую степень гибкости

Многофункциональность и высокие качественные показатели гофры из нержавеющей стали обусловлены строгим соблюдением технологии ее изготовления, которая, как ни удивительно, довольно простая. Сам производственный процесс включает в себя такие этапы:

Формируют трубу, используя специальную ленту из стали.
Варят заготовки с применением вольфрамовых электродов. На этом этапе производства применяют специальное автоматическое оборудование TIG. Процесс происходит при высокой температуре, которая может достигать 1150 °С.
Надежность швов проверяют на специальной лазерной установке.
Формируют гофру с применением специальных валов разнообразного диаметра.
Выполняют термообработку деталей. Разные виды труб поддаются определенной степени температурного воздействия, так как отожженная труба обладает более высокой степенью гибкости.
Расфасовывают продукцию. Трубы делят на отрезки определенной длины. Изделия с малым диаметром сворачивают в бухты, а толстые детали упаковывают группами.
Проверяют качество и отсеивают брак в виде изделий с микротрещинами. С этой целью металлическую гофротрубу помещают в жидкость под высоким давлением. При этом к каждой бухте крепят специальный прибор и постепенно увеличивают давление до 10 атмосфер, затем его постепенно снижают.

Правила монтажа гофрированных труб

Как уже стало понятно, такая труба — это прекрасный вариант для того, чтобы решить многие проблемы. Стоит отметить, что крепление дымохода к конструкциям дома производится за счет специальных кронштейнов, чаще всего они идут в комплекте вместе с трубой.

Иногда требуется воспроизвести соединение двух труб между собой, тогда правильнее будет использовать металлический скотч. Он очень герметичен и абсолютно не пропускает продукты сгорания. Изделие весит не слишком много, поэтому его можно устанавливать на любую конструкцию. Нагрузка при этом будет минимальной, а вам не придется усиленно ее фиксировать.

Типы воздуховодов

Сложно подать или убрать воздух из рабочей зоны без специальной системы труб. Для каждого помещения и условий окружающей среды разработаны элементы трубопроводов, предназначенные для соответствующих нагрузок. В системах вентиляции применяют несколько видов отводов:

жестяные;
из листов стали;
из пластика;
гофрированные гибкие;
тканевые (текстильные).

Каждый из видов воздуховодов обладает своими параметрами, которые позволяют подобрать их для различных условий работы. Жестяные и стальные изделия монтируют в небольших помещениях и зданиях. Это востребованный продукт, но достаточно дорогой. Пластиковые отводы выпускаются малой линейкой типоразмеров и подходят для простых стандартных конструкций промышленных объектов. Воздуховоды из ткани можно устанавливать в приточной системе вентиляции.

Универсальными конструкциями считаются гофрированные воздуховоды. Их классифицируют на:

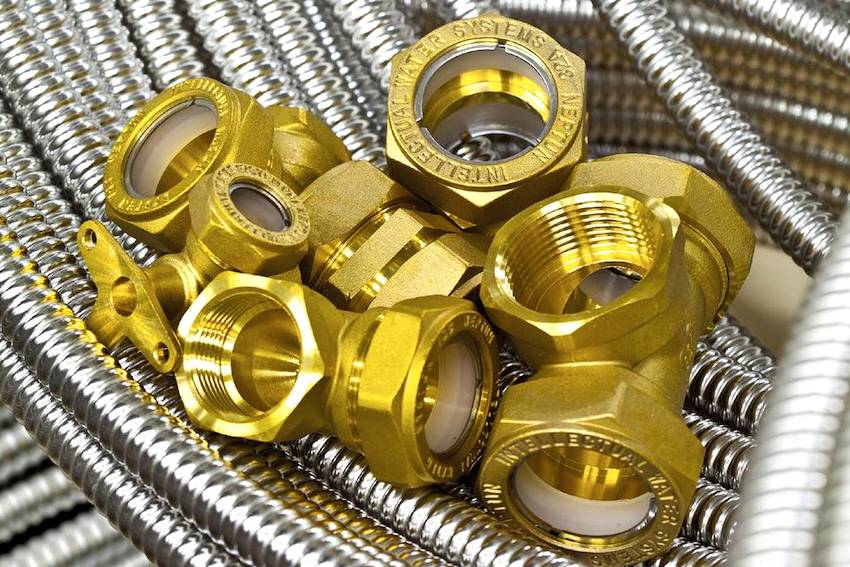

Фитинги для гофрированной трубы из нержавеющей стали

Успех в обустройстве системы водоснабжения или отопления с использованием гофрированных нержавеющих труб зависит от герметичности соединений. Мельчайшая утечка может не только повлечь за собой финансовые затраты, но и представлять опасность здоровью и жизни людей. Для обеспечения максимальной надежности соединений используют специальные фитинги для стальной гофры.

Успех в обустройстве системы водоснабжения или отопления с использованием гофрированных нержавеющих труб зависит от герметичности соединений

Фитинги – это монтажные детали соединительной арматуры, выполняющие ряд функций:

обеспечивают герметичность в местах соединения трубопровода;
играют роль переходников между трубами разных диаметров;
меняют траекторию прокладки и позволяют улучшить уже существующую систему;
регулируют поток жидкости в сетях;
дают возможность увеличить протяженность системы без прекращения ее работы;
позволяют создавать новые ветки в любой системе во время ее функционирования.

Для соединения отдельных частей инженерных коммуникаций между собой чаще всего используют латунные фитинги, которые, в зависимости от предназначения, могут иметь разный диаметр, форму сечения и конфигурацию. Состоят такие изделия из тела, накидной гайки, пластикового или стального кольца-стопора и силиконовой прокладки, герметично обжимающей гибкую трубу.

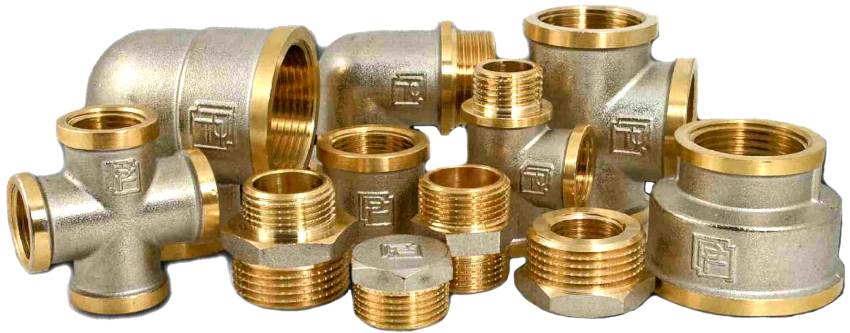

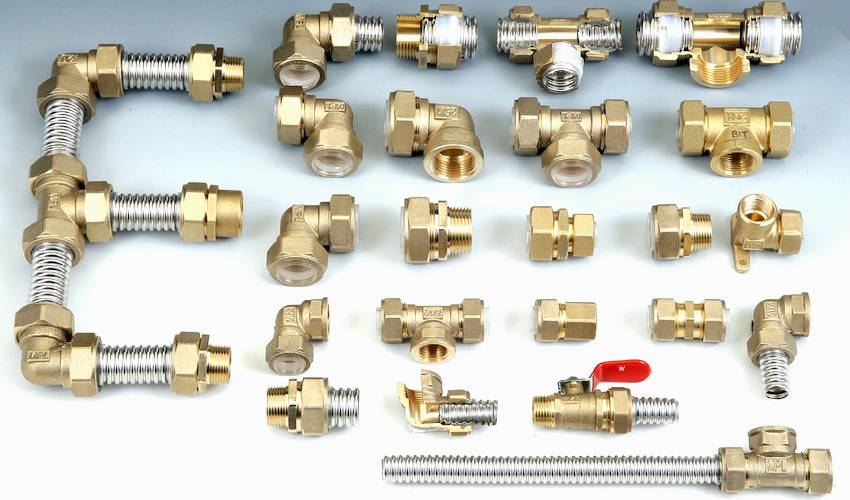

Виды фитингов для гофрированной нержавеющей трубы

Существует большой ассортимент фитингов. Условно их делят на две основные группы:

Арматуру разделяют на такие типы: соединительная муфта, переходник, поворотный угол, заглушка, тройник, крестовина

Бесшовные фитинги. Это цельнолитые изделия, обладающие высокой степенью надежности. При их монтаже следует использовать специальное оборудование, в частности обжимные клещи.
Электросварные фитинги. Представляют собой набор деталей, которые точно подогнаны между собой, что позволяет создавать минимальные зазоры.

Тип соединительной арматуры подбирают согласно поставленным целям, в соответствии с общей стоимостью проекта, с учетом диаметра труб и условий монтажа. Материалом для изготовления может служить металл или пластик. Металлические фитинги более удобны и практичны, поэтому особо популярны. Для их производства применяют нержавеющую сталь и латунь. Пластиковые фитинги используют в местах соединения комбинированных систем, а также для подключения к центральным магистралям. Например, с их помощью соединяют гофрированные трубы с полипропиленовыми.

В зависимости от выполняемых функций арматуру разделяют на такие типы:

соединительная муфта – служит для состыковки прямых отрезков;
переходник – используют для сращивания труб разных диаметров;
поворотный угол – помогает изменить геометрию трубопроводной системы;
заглушка – устанавливается с целью перекрытия части системы или определенного рабочего контура;
тройник – позволяет распределить равномерно поток в двух направлениях от центральной магистрали;
крестовина – применяют для разветвления центрального потока жидкости в несколько направлениях.

Фитинги условно делят на две основные группы: бесшовные и электросварные

Плюсы и минусы гофры

Гофрированная труба применима для любых дымоотводных систем, даже при очень высоких температурах отходящих газов.

Еще одним преимуществом гофротрубы является легкость соединения двух отрезков между собой

Она проявляет стойкость к:

влажности;
высоким температурам;
химически агрессивным средам.

Такая труба используется не только для дымохода, но и в системах кондиционирования и вентиляции. Ее гибкость позволяет без труда установить дымоход при наличии сложных архитектурных конструкциях: потолков с уклоном, балок перекрытия, встроенных колон и т. д. Подобная особенность нержавеющей гофры для дымохода снижает стоимость и трудоемкость монтажных работ.

Для монтажа не требуются дорогостоящие комплектующие (переходники, уголки, отводы); это важно, если бюджет ограничен. Среди прочих достоинств можно отметить возможность соединения в одну конструкцию труб разных диаметров

Для этого применяются специальные адаптеры.

Недостатков у гофрированных труб немного: малый срок эксплуатации и необходимость утепления для борьбы с образованием конденсата. Кроме того, тяга в гофре намного ниже, чем в гладкой трубе, поэтому не рекомендуется выполнять по всей длине вертикальный канал из такого изделия.

Диаметр патрубка котла должен совпадать с размером монтируемой трубы

Виды гибких труб для дымоотводных каналов

Современный рынок гофрированных труб предлагает различные виды этих изделий. Но не все они отвечают требованиям безопасности и могут быть использованы для дымохода. Различают конструкции из алюминия и нержавейки.

Безопасный дымоход для камина или печи можно соорудить только из нержавеющей трубы и комплектующих

Некоторое время назад для дымоходов колонок и газовых приборов отопления применялись алюминиевые трубы. Эта многослойная гофра представляет собой трубу из ламинированной фольги, имеющую диаметр 10-15 см. Она отличается прочностью и дешевизной. С целью придания необходимой формы внутрь вставлена проволока из стали.

В сжатом состоянии алюминиевая труба имеет длину 650 мм, при растяжении – до 3 метров. Металлическим скотчем можно нарастить воздуховод.

В настоящее время такую гофру и вовсе не рекомендуется использовать.

Гофротрубы из нержавейки конструктивно схожи с алюминиевыми, но их характеристики намного лучше. Материал может выдерживать температуру до 900 °С без ущерба для конструкции канала и при этом эффективно выводить продукты сгорания приборов на жидком, твердом и других видах топлива (котлов, каминов, печей).

Требования к дымоходам по СНиП

Проектирование и строительство дымоотводящих каналов из гофрированной алюминиевой трубы должны осуществляться в соответствии с содержанием СНиП II 35 и СНиП 2.04.05. Согласно информации, приведённой в регламентирующих документах, требуется строгое соответствие следующим параметрам:

Установка осуществляется вертикально. Минимальный допустимый наклон не должен быть меньше 30° и отклоняться в бок на 1 м. Кроме того следует учитывать площадь сечения наклоняемой зоны (её значение должно быть выше вертикальных сечений).
Фрагмент, соединяющий источник дыма с основным каналом устанавливается вертикально. Протяжённость этого участка должна быть не менее 50 см (при расчёте от нижней дымоотводящей части трубы до колена, смонтированного в горизонтальном положении).
При использовании в помещениях с высотой потолков менее 2,7 м, в газовых котлах со стабилизаторами тяги, допускается снижение протяжённости вертикальной гофры до 25 см. При отсутствии стабилизатора – до 15 см.
В новых домах суммарная протяжённость дымоотводящих каналов, расположенных в горизонтальной плоскости, не должна превышать 3 м, в построенных ранее – не больше 6 м.
Наклон в направлении источника дыма не более 0,01°.
В гибких и остальных каналах допускается не больше 3 изгибов. При этом поворот возможен только если радиус закругления больше диаметра основного канала.
Провисание гофры запрещено. Исключены зазоры в местах соединения. Вхождение звеньев друг в друга осуществляется в направлении хода дыма. При соединении с аналогичным по форме и диаметру каналом, используют специальные хомуты. Контакт с другими выполняется с применением специальных герметизирующих средств.

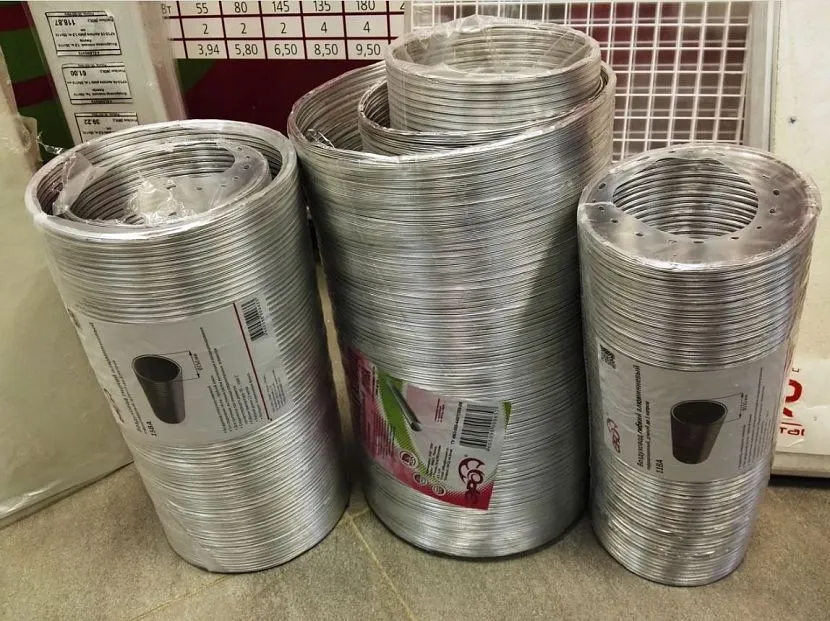

Так она выглядит в скрученном видеИсточник simpalsmedia.com

Что нельзя делать

Согласно вышеупомянутых СНиПов, установка алюминиевой гофры осуществляется со строгим соблюдением перечисленных условий. Кроме того, запрещается следующее:

Прокладывать гофрированный и любой другой дымоход через жилые помещения.
Выводить противоположный конец канала сквозь стену в пространство подъезда, лоджии, закрытого перехода.

Противоположный, выведенный на наружную плоскость фасада, конец без монтажа вертикально установленного канала, устанавливается в соответствии с инструкцией по подключению конкретного газового оборудования. Руководствоваться при этом следует значениями, представленными в приведённой ниже таблице.

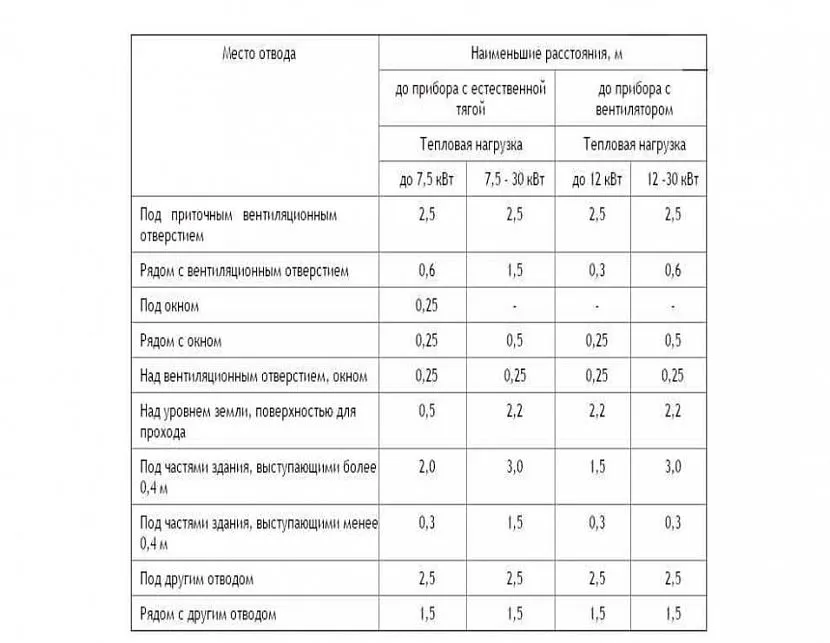

Таблица для самостоятельного определения наименьшего расстоянияИсточник avatars.mds.yandex.net

Мнение эксперта

Согласно содержанию Свода Правил по проектированию и строительству газораспределительных систем, из металлических и полиэтиленовых труб использование алюминиевой гофры на дымоходе не запрещено. Хотя, иногда инспектор может потребовать смонтировать трубопровод с применением другого материала. Мотивирует он это (преимущественно) вышеупомянутой низкой температурой плавления металла.

Кроме того, не исключена вероятность возгорания сажи, что приведёт к прогоранию стенок. Именно таким образом ядовитый угарный газ и проникнет внутрь помещения.

Специалист высказывает своё экспертное мнениеИсточник avatars.mds.yandex.net

Гибкий дымоход: основные требования к монтажу

Качество и прочность расходных материалов не имеют никакого значения, если газовое оборудование было подключено грамотно. Монтаж гофрированных дымоходов –более простая операция, чем установка сэндвич-труб для котлов, но и в ней присутствуют некоторые нюансы, которые необходимо учитывать при проведении работ.

1. Подбор диаметра гофрированной трубы. Дымоход присоединяется к вводному патрубку газового котла или печи. В надежности соединения важную роль играет правильно подобранный диаметр трубы из нержавеющей стали и специального адаптера для крепления. Если мощность котла составляет менее 19 кВт, диаметр гофрированного рукава должен составлять 110 мм. Для отопительного котла с большей мощностью предпочтительнее использовать трубы с диаметром 130 мм.

2. Оптимальная проектировка вытяжной системы для газа. За поддержание стабильного уровня тяги отвечает протяженность участков системы, параллельных горизонтальной плоскости. Нежелателен вариант, когда протяженность горизонтальных участков составляет более 3 метров. Также профессиональные строители не рекомендуют монтировать более 3 поворотов рукавов в конструкции гибкого дымохода.

Особое внимание нужно уделить утеплению дымоходного канала

При создании системы дымоотведения от газовой колонки гофротрубу нельзя поднимать прямо вверх. Необходимо либо создать изгиб трубы, либо организовать конденсатосборник перед газовой колонкой.

3. Обеспечение и проверка герметичности в местах соединительных швов. Теоретически возможно прохождение дыма в местах стыков нескольких труб. Во избежание утечки блоки трубы фиксируют не стык-в-стык, а помещая конец одного участка в другой. Герметичность такого соединения достигается с помощью адаптеров, сверху которых для лучшей прочности накладывается стальной хомут. Запрещено использовать для таких целей металлический скотч. Места соединения нескольких труб нельзя располагать в месте стенных перекрытий.

4. Утепление дымохода. Любая гофрированная труба, как и изделия из гладкой стали, требует изоляции. Для этих целей подходит термостойкий волокнистый утеплитель. Его использование уменьшает количество тепла, проходящее через тонкие стенки гофротрубы, и снижает образование конденсата.

5. Организация места прохода гибкой трубы через кровлю. Место, где проходит стык дымохода с кровлей, требует особой организации: оно оборудуется специальным огнеупорным переходником.

Для устройства дымоходов подходит как гладкая жесткая, так и гофрированная стальная труба: в любом случае, степень безопасности при эксплуатации определяет верность установки. С точки зрения долговечности больше преимуществ будет у гладкостенных конструкций. Гофрированные гибкие изделия более дешевые, мобильные и легковесные, за счет чего и пользуются популярностью.

Можно ли использовать гофротрубу из нержавеющей стали в газовой котельной

В газовой котельной в качестве дымохода применяется гофротруба из нержавеющей стали , но инспектор ВДПО требует её замену , утверждая что использование гофротрубы запрещено к применению в качестве дымохода . Существует ли пожарный сертификат на использование данной трубы в данном качестве. Александр Полюсович

Александр Полюсович, позвольте и нам задать вам несколько вопросов:

Из какой марки стали изготовлена ваша труба?

Какова толщина стенок дымохода?

Кто производитель, каково наименование изделия?

Применение гофрированных дымоходов из нержавеющей стали в РФ федеральными нормами не запрещено, если речь идёт об индивидуальной, а не промышленной котельной. Однако характеристики дымохода должны соответствовать свойствам отходящих газов, только тогда его применение будет возможным. Помимо термостойкости, дымоход для газового котла должен быть кислотостойким, ведь конденсат, осаждающийся на стенках, является слабым раствором серной кислоты. Имеет значение не только марка стали, но и толщина стенок гофры, зависит она опять-таки от марки.

Прав ли инспектор?

Не знаем, ведь мы не слышали его доводов. Возможно, в вашем регионе действует ТСН либо некая инструкция по пожарному ведомству, запрещающая применение гофрированных дымоходов. В таком случае проверяющий обязан назвать вам номер документа и соответствующего параграфа с тем, чтобы вы могли убедиться в этом сами. Но, скорее всего, он усомнился в качестве вашего дымохода. Возможно, не уверен в том, что труба изготовлена из нержавеющей стали, ведь алюминиевые гофры, не предназначенные для котлов отопления, довольно похожи. К тому же в последнее время на рынке попадаются дешёвые трубы, изготовленные в Поднебесной из некислотостойких марок стали. Потребовать от вас сертификат, чтобы убедиться в пригодности дымохода для установленного типа отопительного котла — его право.

Где взять сертификат?

Вы пишете: «существует ли пожарный сертификат на использование данной трубы в данном качестве?» Помилуйте, уважаемый Александр Полюсович, откуда же нам знать? Ведь не мы же продали вам «данную трубу». Каждый производитель и экспортёр дымоходов, если хочет реализовывать их легально, сертифицирует свои изделия, они проходят испытания в соответствии с действующими правилами. Сертификат на дымоход из нержавеющей стали выдают адресно, юридическому лицу на конкретное изделие. Не существует единого сертификата на все дымоходы, как не может его быть для всех колбас. Вам придётся обратиться туда, где вы приобрели этот дымоход. Именно поставщик обязан сопровождать свой товар соответствующими документами. Если знаете наименование производителя и марку изделия, можете попытаться получить сертификат у изготовителя.

Пример сертификата соответствия на дымоходы из нержавеющей стали. Выдан изготовителю на конкретный тип изделий. В документе чётко прописано, что трубы предназначены в том числе для газовых теплогенераторов. Такого документа инспектору ВДПО будет вполне достаточно

Особенности дымоходов из гофрированных труб

Область применения

Ремонт изогнутых кирпичных дымоходов Гофрированные стальные дымоходы предназначены для комплектации отопительного оборудования, работающего на жидком, газообразном и твердом топливе, и могут использоваться практически с любыми видами котлов, бойлеров, колонок и каминов, так как обладают хорошей герметичностью и жаропрочностью.

Установка такого дымохода оказывает положительное влияние на работу отопительных котлов.

Гофрированные трубы из нержавейки могут использоваться для устройства:

внутренних дымоходов;
наружных дымоходов;
переходников, соединяющих выходной патрубок отопительного прибора с основным дымоходом;
а также для гильзования (ремонта) кирпичных дымоходов, имеющих изгибы.

Хомут для крепления гофры к выходному патрубку

Конструкция дымохода

Стальные гофрированные дымоходы изготавливаются в виде цилиндрических труб, выполненных из закрученных спиралью отдельных гофрированных полос толщиной от 0,12 мм до 1 мм.

Полосы соединяются по окружности сплошным замковым швом, который обеспечивает герметичность, гибкость дымохода и его способность к сжатию и растяжению до некоторой длины. Это бывает необходимо во время монтажа, например, для насаживания трубы на выходной патрубок котла.

Такие трубы имеют разные размеры сечения, поэтому их несложно подобрать к любому выходному патрубку.

Для соединения гофрированных стальных труб не требуется сварка, они скрепляются между собой хомутами с одновременным креплением теплоизоляции. Такой способ монтажа очень удобен, так как в случае необходимости дымоход гофрированный будет легко разобрать, чтобы очистить его от сажи, а затем вновь установить на место.

Основные характеристики гофротруб

Гофра-нержавейка для дымоходов имеет круглое сечение. Стандартная ее длина во многих случаях позволяет получить дымоотводный канал без лишних стыков.

Гофрированная труба очень гибкая, ей можно придать любую форму без специальных уголков и отводов

Нержавеющая сталь – основной материал для изготовления гофрированных дымоотводов. Она прочна, обладает антикоррозионными свойствами и жаропрочна, что увеличивает срок службы изделий. Во время растопки котла либо печи внутри канала происходит образование конденсата, содержащего некоторое количество H2SO4 (серная кислота), выводящая из строя многие дымоходы из иных материалов. Поэтому данный вид труб применяют чаще прочих.

Конструкция трубы из нержавейки увеличивает механическую прочность всего канала за счет компенсации (до 50%) линейного расширения начального размера трубы при воздействии температур и вибраций.

Немаловажной при выборе вида труб для дымохода является возможность принятия ими разной формы и конфигурации. Гофра позволяет проводить ремонт и устанавливать ее в канал, имеющий большое количество изгибов

При покупке гофрированной трубы необходимо проверить ее на наличие механических повреждений или перегибов, чтобы при монтаже не возникло проблем.

Монтаж труб

Прежде чем осуществлять монтаж гофрированного дымохода необходимо приготовить весь материал и инструменты. В их число входят:

непосредственно сама гофра необходимого сечения и длины;
металлические кронштейны;
металлический скотч;
адаптеры;
резиновые уплотнители;
роликовый труборез или болгарка.

Несмотря на простоту монтажа гофры для дымохода, ее установка требует соблюдение определенных правил. Ведь она служит каналом вывода угарных газов, образующихся при горении.

Диаметр трубы должен соответствовать диаметру выходного отверстия прибора отопления.
При переходе между этажами необходимо использовать пожаробезопасный футляр.
Крепление должно производиться герметично. Все детали плотно соединяются между собой, зазоры недопустимы.
В жилых помещениях проводить дымоходы нельзя. Также запрещается выводить эти каналы на закрытые лоджии или балконы.
При проведении трубы через стефны или потолок обязательно устанавливается фартук из металлической пластины, уложенной на лист асбеста.
В том случае если стена или потолок выполнены из пожаробезопасных материалов расстояние между их поверхностями и трубой должно быть не менее 5 см. При использовании в строительстве дома горючих материалов этот параметр увеличивается до 25 см. Допускается расстояние в 10 см, но в этом случае поверхность стены должна быть изолирована стальной пластиной, уложенной на лист асбеста трехмиллиметровой толщины. При этом она должна выступать за края трубы на 15 см.
Устанавливать зонт на дымоходе газового отопительного прибора запрещается.
Не допускается провисания гофры.

Начинается монтаж с присоединения гофрированной конструкции к выходному каналу прибора отопления с помощью резиновых уплотнителей. Ее кромка должна быть ровной без заусениц.

Металлическими кронштейнами гофра крепится к стене в вертикальном положении. Между собой элементы закрепляются металлическим скотчем. При разном диаметре труб во время соединения применяются специальные адаптеры.

В том случае, если гофра выводится в уже готовый кирпичный дымоход, в стене выполняется отверстие по диаметру трубы.

Один конец ее присоединяется непосредственно к отопительному прибору, другой выводится в стену с изгибом. Вокруг гофры необходимо выполнить металлический фартук.

Преимущества и недостатки

Как и всякая продукция, гофрированная выпускная система обладает рядом преимуществ наряду с недостатками.

Преимущества:

Гибкость конструкции – позволяет преодолевать разнообразные изгибы внутри выпускной системы. При начальном монтаже позволяет огибать разнообразные выступы, без разбора последних.
Лёгкость монтажа – для установки гофры не требуется глубоких специфических знаний и навыков, с работой справится любой неленивый человек.
Простота стыковки элементов – соединение отрезков труб осуществляется несложным по конструкции хомутом. Благодаря адаптерам имеется возможность соединять разные по диаметрам изделия, например, стыковка нескольких выпускных систем от разных источников.
Ремонтопригодность – посредством гибкой трубы появилась возможность восстанавливать работоспособность повреждённых или разрушающихся кирпичных дымоходов, реставрировать старинные конструкции.
Разнообразие установки – выпускную систему можно монтировать внутри и снаружи здания без капитальной переделки элементов строительного сооружения.
Малое наличие комплектующих – для установки, крепления или соединения трубы не требуются многочисленные переходники, кронштейны, уголки.
Временной фактор – гофрированное изделие можно применять как временный дымоход на период установки, монтажа или ремонта основной системы выпуска продуктов сгорания.
Стоимость – сравнение металлических изделий и стационарного сооружения из кирпичной кладки однозначно свидетельствует о том, что стоимость готового дымохода из гофры в разы дешевле, нежели из кирпича.

Принципы установки

Порядок монтажа прост. После размещения и закрепления корпуса прибора на стене, на выводящий патрубок (он находится сверху) надевается гофра. Соединение закрепляется хомутом. Чтобы снизить уровень шума, конструкцию максимально растягивают. Свободный конец вставляется в отверстие дымоотвода и фиксируется.

Следите, чтобы труба не соприкасалась с электропроводкой и другими коммуникациями. Для вывода отвода на улицу обязательно используйте теплоизоляцию во избежание скапливания конденсата.

Описанные выше операции подходят технике с открытой камерой сгорания, когда в доме есть дымоход. Если его нет, тогда проделывается отверстие в стене и монтируется коаксиальный отвод. Это характерно для приборов с закрытой камерой.

Как видите, к выбору и установке отводящего канала нужно подойти ответственно. От этого зависит ваша безопасность и эффективность работы техники. Возможно, лучше доверить обустройство профессионалам, тогда не придется волноваться о качестве проделанных работ.

Гофрированные трубы для дымохода: обзор различных материалов, их преимущества и недостатки
