Двухконтурный электрический котел для отопления и водоснабжения частного дома

Какие бывают двухконтурные котлы?

Советы владельцам электрокотлов двухконтурного функционирования

Установите фильтр для жесткой воды на подачу жидкости в котел – это не только продлит срок службы устройства, но и избавит вас от крупных трат на заказную очистку системы.
Не покупайте аппараты, не снабженные циркуляционным насосом. Если прекращается нагревание теплоносителя, то внутрикотловая жидкость перестает выполнять свои функции. Циркуляция останавливается, система остывает и долго возвращается в рабочее состояние, причем радиаторы прогреваются неравномерно. Насос помогает решить эти проблемы.
В случае перебоев электричества, необходимо продумать схему естественной циркуляции теплоносителя. Это позволить вашему дому не замерзнуть в момент отключения электроэнергии.
Увеличить тепловую инерционность общей системы можно, добавив в нее дополнительный теплоаккумулятор – крупный (до 2000 литров) бак, качественно изолированный от потерь тепла. Как только теплоноситель перестает подогреваться (например, электричество отключили), задействуется тепловая энергия, сохраненная в баке. И батареи будут горячими длительный период времени. Объем бака связан с количеством времени подобного автономного подогрева. Чем больше бак – тем больше времени сохранится тепло. Также это позволить экономить электричество, запрограммировав аппарат нагревать бак ночью по дешевому тарифу, а днем согревать батареи за счет накопленного тепла.

АТМ -ТЕРМ

Рейтинг популярных моделей оборудования

В таблице приведены цены по состоянию на весну 2020 г. Для уточнения сведений можно воспользоваться информацией изготовителя.

Модель	Мощность потребления, кВт	Рекомендованная площадь помещений, кв. м	Диапазон цен, руб.
Kiturami KIB-18DE	18	132	42800-45600

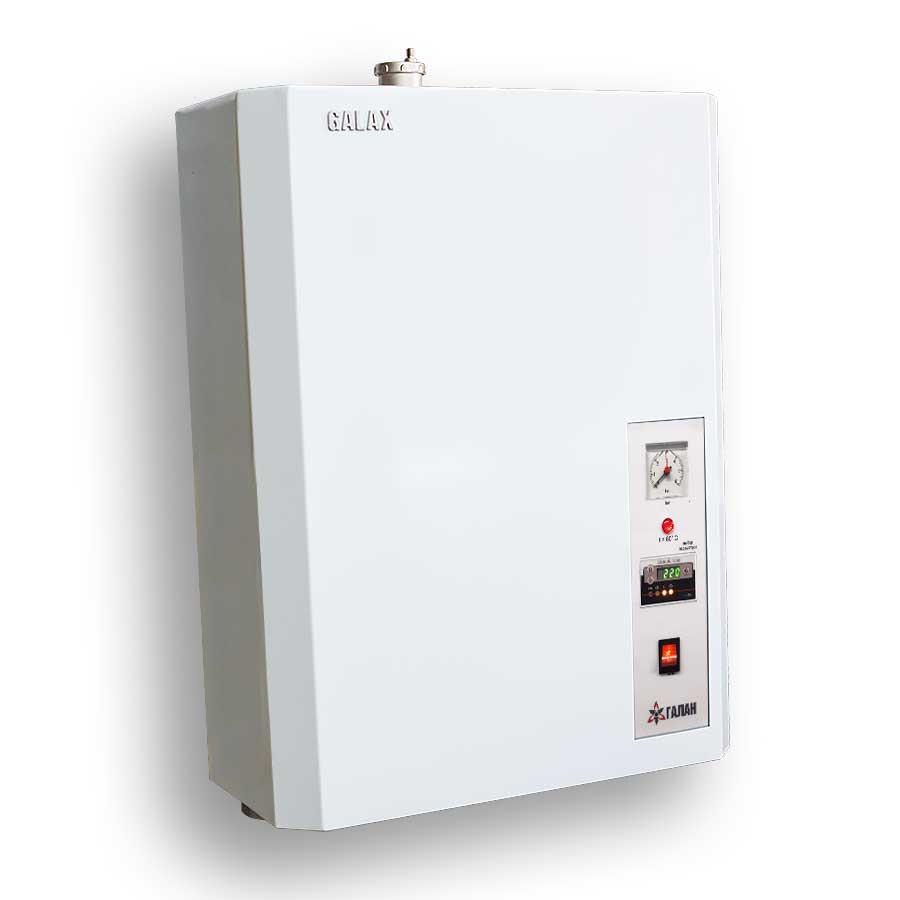

Галан ГАЛАКС G352	9	130	29300-32500
Savitr Premium Plus	12	120	47500-49400
ACV E-Tech S 240 (напольный)	28,8	300	276900-288500
ACV E-Tech W	8,4	85	125400-129200

Отопительные энергосберегающие котлы выполняют свои функции с высоким КПД. Нагрев электричеством применяют, если подключение к газовой магистрали экономически нецелесообразно. Бывают ситуации, когда отсутствуют необходимые технические условия. Для правильных выводов рекомендуется сделать подробный расчет основных инвестиций, сопутствующих и эксплуатационных затрат. Следует не забывать о возможных скидках, которые предлагают магазины в рамках маркетинговых мероприятий.

Устройство и принцип работы

Функциональные компоненты 2-контурного котла:

емкость с нагревательными элементами;
теплообменник ГВС;
насос;
3-ходовой и предохранительный клапаны;
воздухоотводчик;
расширительный бак;
датчик перемещения жидкости (крыльчатка);
блоки контроля, управления, индикации.

В зависимости от исходных установок пользователя к источнику питания подключается соответствующее количество ТЭНов. Насос обеспечивает циркуляцию теплоносителя по контуру с постоянной скоростью. Нагрев отключается после превышения установленного температурного уровня.

В агрегатах с бойлером подогрев запаса воды выполняется постоянно. Такое инженерное решение увеличивает эксплуатационные затраты. Однако устраняется главный недостаток системы – инерционность. Уменьшаются требования к производительности, что позволяет использовать менее мощный ТЭН.

Принцип работы котла с двумя контурами

Из названия понятно, что подобное устройство имеет все два контура. Первый контур предназначен для отопления. Второй – для обеспечения горячей воды. Принцип работы двухконтурного котла простой. По умолчанию используется первый контур. Во второй контур тепло не попадает. Для этого используется специальный клапан. Когда включается горячая вода, клапан не даёт теплу попасть в систему отопления. Вместо этого оно поступает во второй контур и нагревает воду. Когда вода выключается, снова работает только отопление. То есть горячая вода используется по востребованию и в остальное время перерасхода газа не наблюдается

Схема действия двухконтурного котла

Наличие системы ГВС немного усложняет схему работы газового котла двухконтурного типа. Нагретый горелкой теплоноситель, двигаясь по теплообменнику, обеспечивает нагрев пластинчатого теплообменника, по которому движется вода из водопровода.

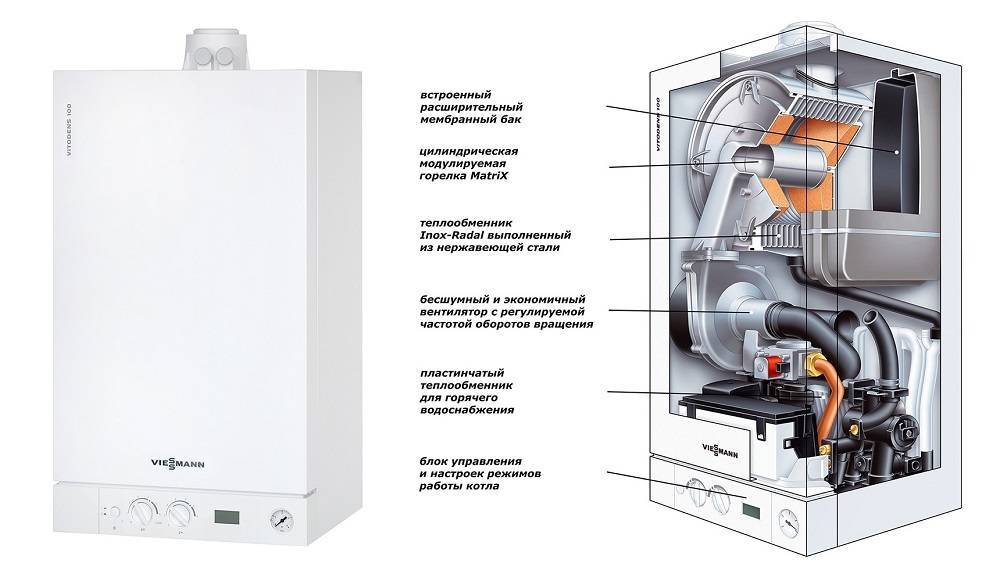

Конструктивная схема двухконтурного газового котла с и битермическим и двумя обычными теплообменниками. В первом варианте нет необходимости в использовании двух теплообменников

Одновременное использование двухконтурной модели в режиме отопления и горячего водоснабжения невозможно. При активизации крана горячего водоснабжения благодаря трехходовому термостатическому клапану прекращается циркуляция теплоносителя по магистралям отопления. Котел переходит в режим перемещения воды по контуру с пластинчатым теплообменником, которым производится нагрев воды для бытовых нужд.

При значительном потреблении горячей воды на длительное время может быть парализована работа котла с ориентацией на отопление. Решить проблему можно двумя путями – предусмотреть установку более мощного отопительного прибора или включить в схему обустройства бойлер косвенного нагрева.

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. В этом случае немного увеличивается расход топлива за счет того, что в паузе между циклами работы отопительной системы энергия горелки используется для поддержки температуры воды в дополнительном газовом водонагревателе.

Определенный запас горячей воды во встроенном бойлере позволяет использовать систему ГВС без отключения контура отопления. В результате обе системы работают поочередно, при этом отсутствует фактор перегрева жидкости и продлевается срок жизни теплообменника.

Котел со встроенным штатным бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения контура отопления

Встроенный штатный бойлер позволяет в любое время получить горячую воду нужной температуры, запас которой обеспечивается в автоматическом режиме. В то время, как проточной системе ГВС требуется несколько минут для нагрева воды до требуемой температуры.

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Основные требования к помещению, где будет установлен котел:

Наименьшая высота помещения — 2.0 м, кубатура — 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
Остекление выполняется из соотношения на 10 м3 комнаты — 0.3 м2 окон.
В помещении оборудуется контур защитного заземления.
Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
Для обслуживания агрегата должны быть свободные проходы: фронт котла — от 1.25 м, по бокам от 0.7 м.
При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла — не более 3.0 м.

Особенности конструкции электрокотла

Электрический котёл двухконтурного типа имеет достаточно простую конструкцию, хотя и заменяет мини-котельную. Каждый контур устройства может функционировать как отдельно, так и в паре, отапливая помещение и подогревая воду в одно и то же время. При этом такое оборудование состоит из следующих элементов:

теплообменник, по которому протекает теплоноситель при нагреве;
накопительный резервуар для горячей воды;
нагревательные элементы для подогрева теплоносителя и воды;
бак расширителя для сброса высокого давления;
электрический насос для обеспечения циркуляции теплоносителя;
воздухоотводчик для удаления воздушных пробок;
предохранительный клапан, обеспечивающий безопасность прибора;
блок автоматики, отвечающий за поддержание заданных режимов;
система управления, позволяющая, задавать температурные параметры.

По внешним данным и конструкции электрические котлы подразделяются на следующие модели:

настенный электрический котёл, обладающий компактными размерами;
напольное отопительное устройство для обогрева больших помещений.

Исходя из названия, первое устройство крепится на стене. В свою очередь, напольный электрокотел устанавливается на пол в специально предусмотренном для этого месте. Также котлы двухконтурного типа могут подразделяться на три группы в соответствии с основным нагревательным элементом:

ТЭНовый настенный или напольный электрокотел внутри ёмкости, которого расположены несколько трубчатых нагревателей – обладает высокой надёжностью;
электродное устройство нагрев теплоносителя, в котором происходит при прохождении тока чрез водную среду – очень экономичен;
индукционный агрегат, работающий за счёт катушки индуктивности – новое современное отопительное устройство.

По мощности двухконтурные электрокотлы подразделяются по параметрам используемой электроэнергии:

однофазное отопительное устройство;
трёхфазный электрический котёл.

Выбор мощности прибора должен основываться на расчётах параметров отапливаемого помещения. При этом точных размеров недостаточно, так как на мощность котла влияет целый ряд сопутствующих факторов: утепление здания, количество проживающих в доме и т.д.

Как выбрать двухконтурный котел

Выбирая двухконтурный электрический котел для частного дома, необходимо ориентироваться на площадь домовладения. Здесь расчеты ведутся исходя из площади помещений – на каждые 10 кв. м. необходим 1 кВт тепловой мощности. Также нужно учитывать тепловые потери. Что касается контура ГВС, то здесь нужно смотреть на его производительность – оптимальный показатель варьируется в пределах 10-14 л/мин.

Ориентироваться по торговым марками сложнее, так как сильных игроков на рынке много. В их числе присутствуют не только зарубежные, но и отечественные бренды. Последние стоят дешевле, но отдельные модели проигрывают по качеству. Покупая импортный электрический двухконтурный котел, вы получаете в свое распоряжение надежное оборудование, но теряете лишние деньги.

Если выбирать между электродными и ТЭНовыми котлами, следует остановиться на моделях с ТЭНами. Они характеризуются надежностью и неприхотливостью к характеристикам теплоносителя.

Лучшие недорогие электрические котлы

Только для отопления (без функции подготовки горячей воды) приобретают одноконтурную модель. Для уменьшения себестоимости в простой электрокотел устанавливают механическое управление. В данной категории представлена техника с мощностью до 6 кВт. Этого достаточно для поддержания заданного температурного режима в помещениях до 55-60 м кв. Как правило, циркуляционный насос в стандартной комплектации отсутствует. Поэтому необходимо приобретать дополнительное оборудование для перемещения теплоносителя по рабочему контуру.

1. ZOTA Balance 6 6 кВт одноконтурный

Недорогой, но хороший электрический котел подойдет для отопления квартиры, частного дома, дачи, офисного помещения или небольшого склада. Переключателями устанавливают необходимый уровень мощности (3 ступени). Механическое управление достаточно точно поддерживает температуру теплоносителя в диапазоне от 30°C до 90°C. Универсальную технику можно подключать к сети 220 V или 380 V. Разумеется, проводка должна соответствовать максимальной нагрузке. При небольших габаритах (26 х 46 х 15 см) найти подходящее место для установки котла не трудно. Небольшой вес (8 кг) упрощает выполнения монтажных операций собственными руками.

Плюсы:

доступная цена;
удобство сервисного обслуживания;
простая надежная конструкция;
компактность;
легкость.

Минусы:

по некоторым отзывам, при включении слышен характерный шум, который сопровождает процесс интенсивного нагрева теплоносителя.

2. ЭВАН ЭПО 6 6 кВт одноконтурный

Этот отличный напольный электрический котел для частного дома или квартиры отличается хорошим базовым оснащением при демократичной стоимости. Электронная схема управления обеспечивает простоту настройки, точное поддержание заданного температурного режима. Для оперативного включения и регулировок пригодится пульт дистанционного управления. При необходимости к котлу можно подключить внешний термостат. Первичный теплообменник для продления срока службы сделан из нержавеющей стали. Защитное устройство предотвращает повреждение ТЭНа перегревом.

Плюсы:

по надежности электрический котел получил высокие оценки пользователей;
высокий КПД;
простота установки и подключения;
качественное внешнее антикоррозийное покрытие;
пульт дистанционного управления в стандартной комплектации;
официальные гарантии – 2 года.

Минусы:

«технический» дизайн подразумевает необходимость размещения оборудования в специальном помещении (внутри корпусной мебели).

3. РусНИТ 203М 3 кВт одноконтурный

Легкий и компактный электрический котел подойдет для локальной системы отопления небольшого объекта. Мощности 3 кВт хватит для поддержания комфортных температурных условий в помещении площадью до 30 м кв. Следует не забывать о том, что придется использовать более производительное оборудование при высоте потолков более 3 м.

Теновый котел оснащен электронным блоком управления, который может быть подключен к термостату. В таком оснащении регулировка рабочих режимов осуществляется автоматически с учетом реальных показателей температуры воздуха в комнате. Котел работает от сети 220 В. При монтаже проводки и выборе защитного автомата нужно делать расчет для максимальной силы тока 13,7 А. Давление в основном контуре не должно превышать 2,5 бар. При необходимости – на входе устанавливают ограничитель-регулятор напора. Как правило, это устройство совмещают с механическим фильтром грубой очистки. Купить такую модель можно по приемлемой цене.

Плюсы:

экономичное потребление энергии;
термостат в стандартной комплектации;
емкость встроенного бака 5 л;
широкий рабочий температурный диапазон.

Минусы:

отсутствует встроенный блок безопасности;
циркуляционный насос отсутствует.

Последовательность работ

Начинается все с монтажа электрического котла. Его монтируют или на стену (настенная модель), или на пол (напольная). Далее по следующей схеме:

К патрубкам подсоединяются трубы системы отопления.
В последние включаются требуемые дополнительные элементы сети: расширительный бак, циркуляционный насос, датчики температуры, давления и прочие.

Нет никакой разницы, что надо делать в первую очередь: отопительную сеть или монтаж котла. Главное – правильно выбрать место установки котлоагрегата. Оно должно быть удобным для обслуживания оборудования.

Схема обвязки системы с естественной циркуляцией

Здесь насос отсутствует. Такие котлы чаще используют в отопительных сетях с естественным движением теплоносителя. Когда горячая вода нагревается, по законам физики она стремиться вверх. Проходит по верхнему участку обвязки, спускается вниз к радиаторам отопления, потому что ее подпирает холодная вода, движущаяся по обратному участку.

Здесь теплоноситель отдает тепло в помещения, остывая. Отсюда он попадает в обратку и, протекая по трубам, перемещается обратно в электрический котел. Цикл повторяется заново.

Весь процесс движения теплоносителя происходит под действием физических законов нагрева жидкостей. Удобный и эффективный вариант для небольших домов. Плюс – он частично энергонезависимый. То есть кроме самого электрического котла в системе нет других электрических приборов.

Но в такой системе обвязке необходимо учитывать место расположения расширительного бака. Его обычно устанавливают на трубном участке подачи теплоносителя в самом высоком месте системы отопления. Все дело в воздухе, попадающем с водой. Если его не удалить, может образоваться пробка, которая сведен на нет всю работу отопления.

Воздух с теплоносителем движется вверх, попадая в расширительный бак. Последний является прибором открытого типа. У него полная связь с атмосферным воздухом, позволяющая выводить воздушные пробки.

Обратите внимание на картинку ниже. В ней четко видно, где расположен расширительный бак

Это самое высокое место.

Схема обвязки котла с естественной циркуляцией воды

Еще момент – участок подачи теплоносителя. Он должен располагаться под уклоном. Это никак не влияет на схему обвязки электрокотла, но это важный нюанс монтажа отопления с естественной циркуляцией теплоносителя.

Обвязка с принудительной циркуляцией

Насос принудительно перекачивает воду, создавая внутри системы небольшое давление. Устанавливают этот прибор с одной целью – равномерно распределить теплоноситель по радиаторам. Используют принудительную циркуляцию не во всех схемах отопления.

Если дом небольшой, то можно установить схему “Ленинградка” (ее еще называют однотрубной), в которой сеть подачи и обратки монтируются параллельно друг друга и рядом. В них же врезаются радиаторы – только в сеть подачи теплоносителя, последовательно.

Другой вариант носит название двухтрубка. Это когда трубы прокладываются так же, но врезка радиаторов происходит сразу в два потока: подачу и обратку. Одним патрубком батарея подключается к участку подачи, другим к обратке. На фото ниже два варианта хорошо видны.

Схемы систем отопления

Обе схемы являются закрытыми. В них устанавливается герметично закрытый расширительный бак. Через него воздух выводить нельзя. Поэтому бак можно устанавливать в любом месте системы отопления. Чаще это труба обратки рядом с электрическим котлом. Здесь же монтируется и циркуляционный насос, если его нет в конструкции котлоагрегата.

Получается так, что обвязка – это две трубы, которые подсоединяются к патрубкам котла. Если используется отопление с естественной циркуляцией воды внутри, то к верхнему участку подключается через патрубок расширительный бак. Если с принудительной, то дополнительно монтируется циркуляционный насос на обратный контур. Когда же насос уже присутствует в электрическом котле, то кроме расширительного бака никакие другие приборы не устанавливаются.

Единственное, что всегда присутствует в обвязке, это два обязательных элемента:

Питающий патрубок с шаровым краном на конце. Его врезают в обратку через тройник и подключают к водопроводной сети. Назначение – заполнять систему отопления водой. Сюда можно дополнительно смонтировать фильтр грубой очистки, что обычно и делают.
Патрубок для слива теплоносителя из отопления. Он снабжен шаровым краном и подключен к канализации дома. Назначение – слив воды для освобождения отопительной сети от теплоносителя для проведения ремонта или демонтажа.

Устройство и принцип работы

Функциональные компоненты 2-контурного котла:

емкость с нагревательными элементами;
теплообменник ГВС;
насос;
3-ходовой и предохранительный клапаны;
воздухоотводчик;
расширительный бак;
датчик перемещения жидкости (крыльчатка);
блоки контроля, управления, индикации.

Особенности устройства

Во-первых, начнем с того, что электрические котлы отопления в несколько раз проще по своей конструкции. В них нет горелок, нет дымохода. А это упрощает обслуживание аппаратов.
Во-вторых, от вас никто и никогда не потребует акта подключения к газовой трубе. Просто производится монтаж и подключение к сети через распределительный щиток.

В-третьих, двухконтурный электрокотел работает не только для отопления частного дома, но и для организации горячего водоснабжения. Это свойство два в одном делает котлы оптимальными в плане их эксплуатации.
В-четвертых, такие электрокотлы соответствуют всем требованиям и нормам современности. Они могут работать в автоматическом режиме, соблюдая выставленную заранее температуру. Для тех, кто редко бывает дома, это идеальный вариант.

К особенностям устройства электрических двухконтурных котлов необходимо добавить наличие нагревательных элементов. Современные модели снабжены:

ТЭНами.
Электродами.
Инфракрасными нагревателями.

Нюансы работы

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать?
Чем топить дешевле? Поставил 4 котла!

Стоимость электрокотлов от известных производителей

Модели отопительных систем могут иметь разную стоимость, которая, прежде всего, зависит от возможностей котла, описанных выше и, главное, от его мощности. Имеет значение комплектация и производитель.

Так, например, двухконтурный электрический котёл, цена которого высока, скорее всего, зарубежного производства, так как отечественные модели пока не могут конкурировать с ними. Как классифицируются котлы по стоимости:

Эконом. Цена варьируется от 7 тыс. рублей. Могут встречаться модели и стоимостью 2 тыс. рублей, но для всех нужд загородного дома они не годятся.
Стандарт. Стоимость начинается от 16 тыс. рублей.
Люкс. Предназначены для отопления и генерации горячей воды в больших объёмах – от 35 тыс. рублей.

Любая модель снабжена системой автоматики, которая реагирует на нештатную ситуацию и вовремя отключит агрегат.

Минимальные характеристики двухконтурных котлов

Выбирая котел для своего дома, необходимо учесть следующие параметры:

Мощность. Показывает, сколько тепла производится.
КПД. Эффективность использования тепла от пламени. Характеризует, насколько экономен котел.
Температура выделяемых газов.
В чем проводится тепло. Вода или антифриз.
Максимум давления для работы.
Температурный максимум на выходе
Производительность по горячей воде. Сколько воды нагревается за одну минуту. Зависит от нужной температуры воды.
Максимальное количество требуемого газа.
Подача газа. Характеризует стабильность работы при резких скачках.
Особенности потребления электроэнергии: вольтаж и частота тока.
Мощность, которая затрачивается.
Габариты, включающие вес, особенности креплений и размеры газоотхода. Данные особенности не говорят о том, хороший котел или плохой. Они обязаны соответствовать целям эксплуатации. Например, котлы с различной мощностью годятся для прогревания помещений разной площади.

Но на самом деле вы устанете обращать внимание на все эти характеристики. Просто помните, что настенные котлы в основном все одинаковые по этим характеристикам

Отличаются просто в мелочах. С напольными конечно внимания требуется побольше.

Принцип работы

Двухконтурный электрокотел, призванный прогревать жилые площади, действует по принципу преобразования электрической энергии в тепловую. Данный процесс осуществляется с применением специальных нагревательных элементов, которые являются одними из важнейших деталей электрического оборудования. Данные компоненты отвечают за прогрев воды для хозяйственных нужд, а также самого теплоносителя.

Вода циркулирует по трубам благодаря насосу, присутствующему в конструкции котла. Однако этот процесс может происходить и естественным путем. В последнем случае ситуация находится под контролем автоматики.

В этой системе отопления имеются регуляторы, отвечающие за температурный режим и подающие при этом определенные сигналы:

когда все необходимые показатели достигнуты, подогрев автоматически отключается;
когда температурный показатель снижается до заданных значений, система также отключается.

Определенные типы программаторов дают возможность выставлять нужные значения обогрева в зависимости не только от внутренней, но и наружной температуры воздуха. С использованием подобных элементов осуществляется самостоятельная регулировка работы устройства в автономном порядке.

Современные двухконтурные котлы, действующие от электричества, оснащаются надежной предохранительной системой. В большинстве случаев ее наличие никак не отражается на стоимости отопительного агрегата. Так, если теплоноситель перегревается, максимально разрешенный показатель его давления значительно повышается. Сразу после этого действует специальный клапан безопасности.

Способы экономии при эксплуатации

Чтобы уменьшить затраты на электроэнергию при использовании электрического котла в качестве отопительного прибора и водонагревателя, нужно снизить общие теплопотери дома.

Прежде всего, стоит заменить старые деревянные рамы современными окнами с 2-3 воздушными камерами и позаботиться об утеплении стен (лучше всего наружном) пенопластом, минватой или другими материалами с низкой теплопроводностью

Другие варианты экономии:

Дополнительное подключение или отдельные устройства, работающие на альтернативной энергии (солнечные батареи, ветрогенераторы, дровяной камин), значительно уменьшат потребление электричества.
Многотарифный счетчик позволит меньше платить за ночное отопление, а на период утренних и вечерних «часов пик» прибор можно и отключить (дороже всего стоит электроэнергия, израсходованная в промежутках 8.00 – 11.00 и 20.00 – 22.00). А если дополнить систему внешним теплоаккумулятором, можно накапливать ночную «дешевую» энергию, чтобы расходовать ее днем.
Рекуператор в вентиляционной системе поможет сохранить нагретый воздух внутри дома.
Недельный программатор соберет данные о работе системы за указанный период времени, чтобы подобрать наиболее комфортный и экономичный режим эксплуатации с минимальным расходом энергии.
Комнатные терморегуляторы будут контролировать изменения в микроклимате дома и передавать данные на встроенный внутри котла датчик, который будет отключать/включать отопление, уберегая от перегрева воздуха и лишних теплопотерь.

При правильной организации работы электрического котла можно снизить потребление электроэнергии и сопутствующие расходы до 40%.

С энергосберегающими вариантами отопления загородной собственности ознакомит следующая статья, детально разбирающая этот весьма интересный вопрос.

Что собой представляют двухконтурные электрические котлы

Двухконтурные электрокотлы – это практически всегда настенные модели, которые при тех же технических характеристиках и прежних или незначительно больших габаритах объединяют в себе функционал сразу двух приборов – самого котла отопления и проточного (реже – накопительного) водонагревателя. Теплоноситель из контура отопления никогда не смешивается с санитарной водой в контуре горячего водоснабжения (ГВС).

Двухконтурные электрические модели лучше использовать в небольших жилых домах площадью до 150-200 м2. И дело не только в высоких эксплуатационных расходах, а в длине трубопровода от котла к точкам потребления, которая не должна превышать 8-10 м, иначе получить горячую воду можно будет более, чем через 20 секунд после открытия крана.

Схема подключения двухконтурного электрического котла.

Если не учитывать высокую стоимость электроэнергии, двухконтурные водогрейные электрокотлы являются идеальными котлоагрегатами, поскольку, в отличие от других видов, просты в монтаже, не требуют организации дымохода и вентиляции, не требовательны к параметрам помещения, надежны и функциональны. Согласования с органами Энергонадзора требуют лишь модели мощностью свыше 10 кВт.

Также стоит учитывать, что модели мощностью свыше 6 кВт необходимо подключать к трехфазной (380 В) электросети, однофазной (220 В) сети будет недостаточно для обеспечения более высокой мощности.

Как рассчитать сколько электроэнергии потребляет электрокотел отопления

Устройство и принцип работы

Устройство двухконтурного электрокотла на примере SAVITR Premium. Электрические двухконтурные котлы отличаются от одноконтурных лишь наличием теплообменника, в котором подогревается санитарная горячая вода, а также органами распределения производительности между контурами. Все модели имеют абсолютно одинаковое базовое устройство: нагревательный узел контура отопления, в котором находятся нагревательные элементы и теплообменник ГВС, в котором происходит нагрев воды.

Практически всегда в корпусе уже с завода содержатся все необходимые элементы и узлы системы отопления: расширительный бак, циркуляционный насос, автоматический воздухоотводчик, предохранительный клапан, манометр, набор датчиков и т.д. Это значит, что для установки и подключения котла к системе достаточно подвести к нему подающую и обратную линии отопления, подачу ГВС и источник санитарной воды (например, водопровод).

Чтобы наглядно понять принцип работы двухконтурных котлов, рассмотрим как работает каждый контур отдельно:

отопительный – первичный контур, в нем непрерывно циркулирует теплоноситель, подогреваясь в нагревательном узле и отдавая тепло через установленные по всему дому радиаторы;
водонагревательный – активируется только при открытии точки потребления горячей воды, направляет теплоноситель отопительного контура к теплообменнику ГВС, за счет контакта нагревая его, а значит и санитарную воду, находящуюся внутри.

В двухконтурных электрокотлах распределение мощности между контурами осуществляется с помощью трехходового клапана, поэтому на подогрев горячей воды отдается не вся мощность, что позволяет сохранять температуру в основном, отопительном контуре.

Обвязка с системой отопления

Настенные модели электрических котлов со встроенной группой безопасности, которые предусматривают эксплуатацию в системах отопления закрытого типа с принудительной циркуляцией, подключаются за счет соединения подающего и обратного трубопроводов с соответствующими патрубками теплосилового агрегата.

Электрокотел с ТЭНом, который не оборудован расширительным баком и насосом, подключается по следующей схеме:

расширительный бак устанавливается на прямом выходном участке подающего трубопровода, после него врезается отсекающий кран с шаровым механизмом,
насос и грязевик можно установить как на подаче, так и на обратке,
трубопровод подпитки врезают в магистраль обратного направления.

По аналогичной схеме подключают электродный/индукционный теплосиловой агрегат к отопительной системе закрытого типа с мембранным расширительным баком.

Двухконтурный электрический котел: как работает устройство системы обогрева дома

Какие бывают двухконтурные котлы?

Рейтинг популярных моделей оборудования

Устройство и принцип работы

Принцип работы котла с двумя контурами

Схема действия двухконтурного котла

Требования к помещению и воздухообмену

Особенности конструкции электрокотла

Как выбрать двухконтурный котел
