Виды материалов и конструкционные особенности
Отвечая на вопрос, какие радиаторы выбрать для отопления частного дома, необходимо определить для себя, из каких материалов они будут изготовлены. Они могут производиться из металлов следующих видов:
Чугуна
Радиаторы из него могут выдерживать температуру до +150 градусов и давление до 6-9 атм. Тепловая мощность их секции составляет 80-160 Вт. Период использования: до 50 лет.
Плюсы:
— долговечность, прочность и надежность;
— невосприимчивость к качеству теплоносителя;
— возможность комбинации различного количества секций;
— устойчивость к коррозии.
Недостатки:
— большой вес и грубоватый внешний вид. Но, в настоящее время выпускаются и модели с оригинальным дизайном, способные украсить любой интерьер.
— высокая инерция, что будет минусом для автономного отопления с автоматической регулировкой температуры.

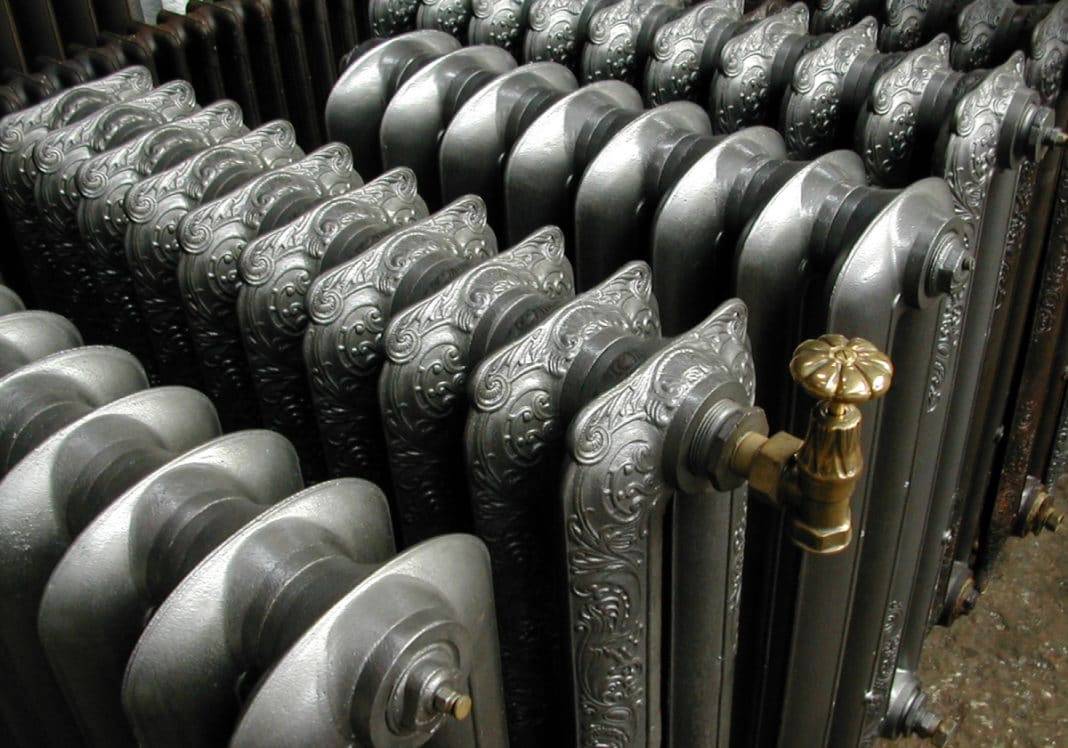

На фото пример дизайнерской модели радиатора из чугуна
Стали.
Некоторые потребители, выбирающие, какие радиаторы лучше для отопления частного дома, на этот вопрос дают однозначный ответ: «Только стальные». И этому ответу есть вполне объективное объяснение. Взять хотя бы список их достоинств и преимуществ по сравнению с отопительными приборами других видов.
К ним относятся:
— отличная теплоотдача;
— малая инерционность;
— невысокая цена;
— малый вес и аккуратные габариты.
Недостатки:
— необходимость в периодической промывке (раз в три года);
— невысокое рабочее давление (что для автономной системы не является минусом, так как его будет вполне достаточно);
— потребность в постоянном наполнении (в противном случае они могут заржаветь).
Стальные панельные радиаторы
Температурный предел: +110…+120 градусов. Показатель рабочего давления: от 6 до 10 атм.
Алюминия
Наилучшим образом подходят для организации отопления частного дома по нескольким причинам:
— они имеют современный дизайн;
— обладают высокой тепловой мощностью и инерционностью;
— удобны в монтаже.
Могут эксплуатироваться при рабочем давлении 10-25 атм. и предельной температуре до +110 градусов. Мощность секции у таких отопительных приборов доходит до 200 Вт.
Пример алюминиевых батарей для отопления
Обратите внимание, что тепловая мощность алюминиевых радиаторов — это не только их неоспоримое достоинство, но и»слабое место». Дело в том, что при высокой скорости нагрева теплый воздух быстро устремляется вверх, что может привести к тому, что температура в верхней части помещения и у пола будет сильно различаться
Поэтому, перед тем, как выбрать батареи отопления для частного дома из алюминия, необходимо просчитать, какую площадь предстоит отапливать, приняв во внимание все особенности комнаты. Иначе пол при их использовании может остаться холодным.
Биметалла
В данном случае речь идет о батареях, изготавливающихся из двух металлов. Чаще всего они имеют стальной сердечник, покрытый алюминием. Приборы того типа обладают большим количеством положительных характеристик:
— обладают повышенной стойкостью к гидроударам;
— обладают повышенной теплоотдачей и химической стойкостью;
— имеют привлекательный дизайн и малый вес и т.д.
Работают при давлении 35 атм. Максимальная температура: +120 градусов. Секционная мощность: от 170 до 190 Вт.
Строение биметаллического радиатора
Однако, ввиду своей высокой стоимости, они не очень хорошо подходят для обустройства частного дома, в котором средний показатель в системе отопления составляет 2-3 атм., а также отсутствуют гидроудары и высокий уровень PH теплоносителя.
Осуществляя самостоятельный выбор радиаторов отопления для частного дома, также необходимо учитывать типы этих приборов в зависимости от их конструкционных особенностей.
Они могут быть:
Трубчатыми;
Представляют собой конструкции, состоящие из нескольких трубок, соединяющихся между собой коллекторами. Имеют оригинальный дизайн, широкий диапазон размеров и форм.
Трубчатый стальной радиатор с терморегулятором в интерьера загородного дома
Секционными;
Собираются из отдельных элементов (секций). Изготавливаются из различных материалов, включая чугун, сталь и алюминий.
Панельными;
В конструкцию батарей этого типа входит одна или несколько металлических пластин, между которыми происходит циркуляция теплоносителя, перемещающегося по каналам, расположенным в их внутренней части.
Изготавливаются из пластин, прикрепленных на трубы прямой или изогнутой формы, по которым двигается теплоноситель. Бывают водными, газовыми и электрическими.
Конвекторы для водяного отопления относятся к отдельному классу отопительных приборов, в основе которых лежит другой принцип работы (не являются радиаторам)
В чем плюсы
Если какой-то товар такое длительное время продается, это значит, что достоинств у него больше, чем недостатков. Справедливо это и для чугунных батарей.
Низкая химическая активность
Мы давно приняли как факт, что теплоноситель в наших системах центрального отопления, мягко говоря, далек от стандарта. Мало того, с этим фактом пришлось считаться мировым производителям, которые поставляют свои товары на наш рынок. Они разрабатывают специальные усиленные модели алюминиевых радиаторов, возобновили и совершенствуют биметаллические.
Единственное оборудование, которое не требует адаптации под наши сети — чугунные радиаторы. А все потому, что этот сплав химически инертен и почти не разрушается от контакта даже с таким теплоносителем, как в наших сетях. Среди других типов отопительных приборов самые стойкие — биметаллические радиаторы. Они могут стоять при Ph от 6 до 9, некоторые модели до 10,5. Это тоже немало, но при выборе чугунных вообще на этот фактор можно внимания не обращать. Они работают при любой водородной активности.
Красивые радиаторы отопления — чугун может быть очень привлекательным
По этому параметру может с ним сравнить только, пожалуй, нержавеющая сталь. И с таким сердечником выпускают несколько моделей биметалла, но что может отпугнуть, так это цена на них.
Длительный строк службы
В наших сетях есть батареи из чугуна, возраст которых перевалил за 50 лет. И это при работе с нашими теплоносителями. Вообще, производители дают гарантии на 10-15 лет, чего тоже более чем достаточно, но фактически стоять они будут и 20-30 лет без проблем.
Что им нужно для длительной работы, так это периодическая промывка. Если в системе не стоит фильтр и/или грязевик, весь мусор, переносимый теплоносителем, оседает внутри. Если длительное время не промывать систему, все может забиться солями, шлаком, песком, «слезами» от сварки и т.п. Раз в несколько лет радиатор нужно снять (для этого на подаче и на «обратке» поставьте шаровые краны), и промыть.
На входе и выходе обязательно поставьте шаровые краны
Низкая цена
Действительно есть модели чугунных радиаторов, которые стоят немного. Но это те самые, традиционные «советского» образца. Их образцом элегантности не назовешь, зато это самый недорогой вариант. Их цена — от 270 рублей за секцию. Другие, более современной формы, стоят уже от 500 и выше.
Малое гидравлическое сопротивление
По этому параметру к чугунным радиаторам отопления более-менее близко расположены только стальные сварные регистры и некоторые модели из алюминия. Но сталь разрушается довольно быстро, а внешний вид у них, пожалуй, даже хуже, так что особой конкуренции они не составляют. Алюминий стоит не во всех сетях, не со всеми антифризами, так что тоже не особенно конкурирует.
Малое гидравлическое сопротивление очень важно для систем с естественной циркуляцией. Так что при устройстве такой системы и выбора особого нет: безоговорочно подходит чугун, все остальные — смотреть нужно параметры и условия эксплуатации
Это радиатор английской фирмы Rococco
Высокая рабочая температура
По этой характеристике с ними никакие другие отопительные приборы не сравнятся. Разве что стальные, да и то не все. А чугунные могут спокойно выносить температуру среды до +150oC. Для биметаллических заявлена температура +100 oC или +110 oC, но желательно, чтобы она не превышала +95 oC.
Сравнение чугуна и стали
Иногда вопрос, «что лучше», когда он касается разных видов батарей отопления, не совсем корректен. Зачастую, обогреватели попросту используются в разных типах отопительных систем, поэтому сравнивать их технические характеристики не имеет смысла.
Вопрос, какие батареи лучше, чугунные или стальные, из той же категории. Сравнение этих устройств это докажет:
| Параметры/1 секция | Стальные радиаторы | Чугунные батареи |
| Тепловая мощь | от 317 Вт | от 120 до 160 Вт |
| Вес | от 7.8 кг | 0т 3.5 кг до 7 кг |
| Объем | от 3.3 л | 0.8 л |
| Конструкция | панель | секции |
| Рабочее давление | 8.7 Бар | 9 Бар |
| Срок годности | 10 лет | 35 лет |
| Нагрев теплоносителя | +110 | до +150 |
| Устойчивость к гидроударам | нет | да |
| Устойчивость к коррозии | нет | да |
Как видно из таблицы, вопрос не в том, стальные или чугунные батареи лучше, а в том, что первые хорошо себя проявляют в автономных системах, где не бывает гидроударов и теплоноситель чистый, а вторые – в условиях центрального отопления.
Стальные панели имеют несколько минусов, которые отсутствуют у аналогов из чугуна:
- В случае протечки придется ремонтировать или полностью заменять всю панель, тогда как у чугунных радиаторов можно поменять неисправную секцию на другую.
- Панели соединяются друг с другом сварочным швом, и насколько качественным бы он ни был, под постоянными гидроударами он может дать течь.
- Узкие каналы для теплоносителя с одной стороны обеспечивают его малое количество в устройстве, что позитивно сказывается на его тепловой мощности, а с другой – быстро засоряются из-за некачественного теплоносителя в центральной теплосети.
- Стоимость устройств из нержавеющей стали выше чугунных. Устанавливать их в квартире с централизованным обогревом не целесообразно, зато в частном доме они будут не только эффективно обогревать его, но и украшать интерьер.
Если предстоит замена старых чугунных радиаторов, то альтернативой им должны стать обогреватели либо с такими же параметрами, либо лучшими.
GuRaTec Apollo 765
Основные характеристики:
- радиатор чугунный, напольный, секционный;
- максимальное рабочее давление — 8 бар;
- наибольшая температура теплоносителя — 110 °C;
- выпускается в трех типоразмерах по высоте: 475 мм, 765 мм и 970 мм;
- ширина 1 секции — 76 мм.
Описание модели
Радиаторы GuRaTec Apollo 765 от немецкого производителя украшены чугунным литьем в виде оригинального растительного орнамента. Они выпускаются в тринадцати различных цветах и оттенках. Любителям классики предлагаются строгие белые, серые и черные тона в матовом или глянцевом исполнении. Для тех, кому по душе другие стили, подойдут цвета золота, серебра, состаренной бронзы и даже с перламутром.
Для подключения в закрытую систему отопления предлагаются комплекты запорной и регулирующей арматуры, выполненной в одном стиле с радиаторами. Все вместе представляет собой ретро-стиль с элементами роскоши.
Благодаря различной высоте радиаторы могут применяться в небольших помещениях с низкими подоконниками. Для больших обогреваемых площадей возможно увеличение количества секций до 15 штук.
Технические характеристики
Радиатор высотой 768 мм обладает следующими данными:
| Количество секций | Длина, мм | Глубина, мм | Вес, кг | Объем, л | Мощность, Вт |
| 5 | 427 | 250 | 62 | 10,5 | 920 |
| 6 | 507 | 250 | 74 | 12,6 | 1104 |
| 7 | 587 | 250 | 86 | 14,7 | 1288 |
| 8 | 667 | 250 | 98 | 16,8 | 1472 |
| 9 | 747 | 250 | 110 | 18,9 | 1656 |
| 10 | 827 | 250 | 122 | 21 | 1840 |
| 11 | 907 | 250 | 134 | 23,1 | 2024 |
| 12 | 987 | 250 | 146 | 25,2 | 2208 |
| 13 | 1067 | 250 | 158 | 27,3 | 2392 |
| 14 | 1147 | 250 | 170 | 29,4 | 2576 |
| 15 | 1227 | 250 | 182 | 31,5 | 2760 |
Основные преимущества
Изделия, выпускаемые немецкой фирмой GURATEC, пользуются большим спросом на рынке отопительных приборов. Это обусловлено тщательным контролем качества продукции.
Так, заводская проверка радиаторов на прочность заключается в повышении опрессовочного давления до 10,8 бар, что значительно превышает рабочее. Такая нагрузка сразу выявляет неблагополучные секции и полностью исключает наличие различных дефектов внутри других элементов радиатора.
Покраска
Элементы приборов отопления проходят перед окрашиванием абразивную подготовку в несколько стадий, затем нагреваются для вытеснения влаги из глубины материала, грунтуются. После этого помещаются в электростатическое поле и окрашиваются методом порошкового напыления. Такая многоступенчатая покраска делает поверхность радиаторов чрезвычайно стойкой к механическим повреждениям.
Материал изготовления и способ подключения
Чугун имеет высокие антикоррозийные свойства, срок эксплуатации изделий доходит до 40–50 лет. Теплоемкость радиаторов позволяет поддерживать в помещениях комфортную температуру, а высокая теплоотдача – обогревать большие площади. Радиаторы этой серии – полнопроходные, так как имеют 4 боковых отверстия, что позволяет устанавливать их в систему различными способами.
Устройство и принцип действия чугунного радиатора отопления
В состав чугунного радиатора отопления входит несколько одинаковых секций. Каждый элемент отливается отдельно в заводских условиях. Внутри секций формируются каналы круглой либо эллипсовидной формы. В процессе сборки секции соединяются между собой при помощи ниппелей. Стыки герметизируются при помощи термостойких резиновых или паронитовых прокладок.
В процессе эксплуатации полости в чугунных радиаторах заполняются теплоносителем. Последний отдаёт тепло металлу, а тот, в свою очередь, окружающему воздуху.
Внутри чугунного радиатора отопления движется теплоноситель
Основные виды
Чугунные радиаторы М-140
Радиаторы типа М-140 имеют довольно простую конструкцию и легки в обслуживании. Материал, использующийся при их изготовлении — чугун. Он имеет высокую стойкость к коррозийным процессам и может использоваться с любым теплоносителем. Невысокий уровень гидравлического давления позволяет использовать радиаторы, как для гравитационной, так и для принудительной системы циркуляции теплоносителя. Высокий порог противодействия гидравлическим ударам позволяет эксплуатировать их как в двухэтажных, так и в девятиэтажных зданиях. Плюсы М-140 — легкость в обслуживании, надежность, длительный срок службы и низкая стоимость.
Чугунные радиаторы МС-140-500
Широко используются для обогрева строений с t теплоносителя в пределах 1300С и давлением 0,9 МПа. Ёмкость одной полости — 1,45л, объём обогреваемой площади — 0,244 квадратных метра. Материал, используемый для изготовления секций — СЧ-10 (серый чугун).
Чугунные радиаторы МС-140-300
Радиаторы, используемые для прогрева помещений с низкими подоконниками и давлением 0,9 Мпа. Ёмкость полости — 1,11л. Вес полости с учетом комплектующих — 5700 г. Сила расчетного теплового потока — 0,120 кВт.
Чугунные радиаторы МС-140М-500-09
Радиаторы этой модели используются для разных помещений с t теплоносителя до 1300С и давлением 0,9 мПа. Масса одной полости — 7100 г. Используемый для изготовления материал — серый чугун. S нагрева одной полостью — 0,244м2.
Какие радиаторы лучше: чугунные или стальные
Современные батареи для отопления выпускают из сплавов цветных металлов, что увеличивает их теплоотдачу, срок эксплуатации и улучшает другие параметры. Однако такая продукция дорого стоит. Чаще при обустройстве отопления человек стоит перед выбором одного из двух видов доступных радиаторов – из чугуна и стали.
Чугунные и стальные радиаторы – самые доступные по стоимости для домашнего отопления
Чтобы выбрать оптимальную модель, нужно сравнить батареи из этих материалов. Сталь и чугун отличаются своими свойствами, что влияет на эксплуатационные характеристики готового изделия.
В первую очередь рассматривают следующие параметры:
- габариты и масса;
- дизайн, возможность выбора разных форм исполнения;
- простота монтажа;
- длительность эксплуатации в конкретной системе отопления;
- скорость нагрева, отдачи и длительность сохранения тепла;
- механическая прочность.
По первому параметру чугунные изделия проигрывают. Радиаторы тяжелее и больше в размерах. По идее стальное изделие должно быть тяжелее, так как материал обладает большей плотностью. Однако от этого дополнительно увеличивается его прочность. Чтобы добиться равноценных показателей, чугунные секции отливают большей толщины. Естественно, они увеличиваются в размере и весе.
Если не учитывать старые советские образцы, то дизайн современных радиаторов из чугуна не уступает металлическим аналогам. Однако выбор форм все же меньший. Проблема связана со сложностью производства чугунных изделий для отопления.
По простоте монтажа тоже имеются недостатки. Из-за большого веса для чугунных приборов обогрева требуется усиленный крепеж. Если в квартире фальш-стена из гипсокартона, то монтаж отопления принесет больше проблем. Под радиаторы из чугуна придется сооружать подставки, которые не эстетично смотрятся.
Совет! Если стены не позволяют кронштейнами выполнять крепление, для отопления оптимально выбрать радиаторы чугунного типа с ножками импортного производства. Их устанавливают на пол, как обычный обогреватель.
Чугунную батарею сложнее закрепить на стену, вдобавок часто остается на виду некрасивый кронштейн
Что касается длительности эксплуатации, то нужно рассматривать конкретные условия и параметры отопления. Чугун устойчив к агрессивному воздействию любого по составу теплоносителя, не разрушается от контакта с кислородом. Сталь в этом плане проигрывает, но выигрывает в прочности. Чугунные секции разрушаются от механического воздействия, например, случайного удара или во время падения радиатора. Трещины могут появиться, когда в отоплении происходит гидроудар. При нормальных условиях работы стальные радиаторы прослужат до 25 лет, а чугунные – до 40 лет.
Скорость нагрева, отдачи и длительность сохранения тепла радиатором определяет эффективность отопления. Здесь нужно рассматривать конкретный случай. В современных квартирах устанавливают отопление с регулировкой температуры для каждой комнаты
Здесь важно, чтобы радиаторы быстро нагревались, отдавали тепло и остывали. В этом плане для автоматизированного отопления выигрывают металлические модели
Чугун нагревается медленнее стали, что требует большего расхода энергоресурсов, но дольше держит тепло. Такие батареи лучше ставить на дачном отоплении, где его редко включают. После однократной «прогонки» системы чугун сохранит тепло длительное время.
Делая конкретные выводы по рассмотренным параметрам, то для современного отопления оптимально выбрать стальные радиаторы. Они быстрее прогревают помещение, за счет чего идет меньший расход энергоресурсов. Плюсом является небольшой вес, простота монтажа, привлекательный дизайн, стойкость к гидроударам и механическому воздействию.
На видео показано сравнение нагрева чугунного и стального радиатора:
Преимущества чугунных радиаторов
Преимущества чугунных радиаторов
Они не нуждаются в глубоко очищенной воде
Горячая вода, поступающая в батареи жилых домов, не отличается высоким качеством. Она обладает высоким содержанием щелочей. А проходя через трубопровод, она смывает со стенок труб ещё и частицы песка. В итоге по батареям течёт химическиагрессивная жидкость с большим содержанием механических примесей. Твёрдые частицы в ней, словно наждак, начинают протирать стенки батареи, изготовленной, например, из стали. Но для чугуна это не проблема. Его стенки защищены тонкий слоев натуральной защиты, поэтому химические элементы не производят на него никакого воздействия. Даже когда отопительный сезон подойдёт к концу и батареи обезвожат, его стенки не покроются ржавчиной изнутри. К тому же, стенки батарей из чугуна намного толще.
Способность выдерживать максимальное давление
Давление работы чугунных радиаторов больше, чем у любых других (более 0,9 Мпа). У разных производителей можно найти модели с необходимым рабочим давлением. Они не восприимчивы к гидравлическим ударам жидкости.
Высокая продолжительность службы
Известно, что в некоторых домах Санкт-Петербурга можно найти ещё батареи из чугуна отлитые более ста лет назад! И это не удивительно. Если правильно обслуживать чугунные радиаторы (а именно, вовремя менять прокладки, проводить промывки), то они с лёгкостью прослужат вам 50 лет, а то и больше.
Демократичная стоимость
В сравнении с новыми разработками в области радиаторов, чугунные во много раз дешевле. Тем более, когда речь идёт о замене всей системы отопления в помещении, экономия средств в таком случае окажется довольно весомой.
Дизайн
Одной из главных причин, по которым чугунные батареи утратили популярность, стал неприглядный внешний вид приборов старого образца. Сегодня производители предлагают широкий выбор вариантов оформления. Чугунные радиаторы отопления ретро стиля оформляются орнаментами «под старину», имеют оригинальную форму секций и могут устанавливаться на ножки вычурной формы. Чугунные ретро радиаторы хорошо гармонируют с интерьерами, выполненными в стиле ампир, барокко или кантри. Для помещений, оформленных в лаконичных современных стилях, подойдут модели с плоской лицевой поверхностью, например, радиаторы Konner Modern.
Последовательность подключения
Самый ответственный момент в установке батарей – это их подключение к отопительному контуру и последующая проверка. Чтобы все работы были проведены качественно, нужно соблюдать последовательность монтажа чугунного радиатора.
- Предварительно отключается отопительный контур, прекращается подача теплоносителя в квартиру с последующим сливом его из труб при помощи циркуляционного насоса.
- Батарея вешается на кронштейны с проверкой ее горизонтального и вертикального положения строительным уровнем.
- Из устройства выкручиваются заглушки.
- В том случае, если боковая схема подключения чугунных радиаторов отопления «внедряется» в однотрубный контур, то предварительно нужно установить и подключить байпас с вентилем. Если система двухтрубная, то применяются сгоны с кранами.
Перед тем, как устанавливать чугунные батареи, рекомендуется проверить качество сборки секций и отрегулировать каждый ниппель. После этого, секции сводятся воедино, а конструкция подвергается опрессовке, для проверки качества соединений. Если течи нет, то можно приступать непосредственно к подключению батареи к контуру.
На последнем этапе проводит установка крана Маевского на чугунные радиаторы.
После подключения всех отопительных элементов, производится пробная проверка качества работ. Она покажет, насколько надежно монтирована система. Для этого в нее под давлением запускается вода. Если нет ни течи, ни непонятных шумов и стуков, значит, все элементы контура подсоединены правильно.
Материалы и инструменты, необходимые для монтажа
Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.
Как подключить радиатор отопления с боковым подключением
Инструмент и приспособления
Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:
- перфоратор;
- дрель-шуруповёрт;
- сварочный аппарат для полипропиленовых труб;
- молоток;
- уровень;
- рулетка и линейка;
- маркер;
- гаечный и трубный ключи;
- торцевой ключ для сборки секций.
- шнур или намотка для резьбовых соединений;
- герметик.
Материалы
Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:
- Кронштейнов.
- Кран Маевского или автоматический воздухоотводчик.
- Заглушек.
- Запорной арматуры.
Кронштейны
Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.
Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.
Кран Маевского или автоматический воздухоотводчик
В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.
Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель
Гаечным ключом осторожно закручивают кран до упора
Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды
В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей
Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.
Заглушки
Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.
В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).
Запорная арматура
Запорная арматура для радиаторов отопления — это три вида кранов.
Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.
Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.
Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
Как установить батарею отопления
Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.
Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.
Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.
Правила навески отопительных приборов
Отопительные изделия устанавливают строго в определённых местах помещений – это:
- подоконные ниши;
- протяжённые межоконные расстояния;
- глухие стены в угловых комнатах;
- санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
- межэтажные площадки лестничных клеток и фойе подъездов.
Установочные размеры отопительного прибора
Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.
На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.
| Литера | Величина | Норматив |
| A | 50 мм | СНиП 3.05.01-85 п. 3.20 |
| B | До 400 мм | — «- п. 3.24 |
| C | 300, 350, 400, 500, 600 и 800 мм | ГОСТ 8690-94 п. 4.1 |
| D | От 100 мм до 150 мм | СНиП 3.05.01-85 п. 3.24 |
| F | От 100 мм | 2 СНиП 41-01-2003 п. 6.5 |
| L | 25 – 60 мм | СНиП 3.05.01-85 п. 3.20 |
| H | От 60 мм до 100 мм | СНиП 3.05.01-85 п. 3.20 |
| V | Не более 1500 мм | СНиП 2.04.05-91* п. 3.52 |
Установка напольных приборов отопления
Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.
В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.
Конструкция чугунных батарей
Радиаторы отопления состоят из отдельных литых секций, соединённых между собой системой ниппелей.
Секция состоит из металлических колонн, внутри которых находится пространство для теплоносителя. Места соединения деталей уплотняют прокладками из резины или паронита.
Комплектность поставки различается у изготовителей. Заводы РФ, Украины и Беларуси выпускают изделия из 4 и 7 секций. Чешские производители – 10, турецкие – 8 и 10 секций.
Приборы изготавливают высотой от 35 до 150 см, глубиной – 6,5–50 см. Батареи монтируют под подоконниками. Крепят радиаторы к стене либо устанавливают на ножках.
Технические характеристики
Технические характеристики чугунных батарей отличаются в зависимости от их типа и производителя. В таблице представлены свойства наиболее популярных моделей.
| Наименование модели | Глубина, мм | Мощность, кВт | Количество теплоносителя в секции, л | Вес, кг | Рабочее давление, атм |
| МС-140 | 140 | 0,12–0,16 | От 1,11 до 1,45 | 7 | 9 |
| МС-110 | 140 | 0,125 | — | — | 12 |
| ЧМ-1 | 70 | 0,075–0,11 | — | 4 | 9 |
| ЧМ-2 | 100 | 0,1009–0,1423 | — | 6 | 9 |
| ЧМ-3 | 130 | 0,1083–0,1568 | — | 7 | 9 |
| Demrad | 99 | 0,110 | 0,65 | 7 | 15 |
| Demir docum | 203 | 0,208 | 2,1 | 9,8 | 9 |
| Viadrus | 95 | 0,108 | 0,6 | 4,35 | 18 |
Внешний вид классической модели
Привычные модели чугунных радиаторов, известные с советских времён, производят и сейчас. Батарея состоит из соединённых между собой секций. Внешний вид конструкции напоминает гармошку. Детали с шершавой поверхностью имеют непритязательный облик.
Новые модели изготавливают в современном дизайне, секции делают плоскими и с гладкой поверхностью. Оба варианта радиаторов нужно окрашивать.
Преимущества использования
Отопительные приборы из чугуна имеют ряд положительных свойств:
- Высокое гидравлическое сопротивление. Это позволяет оборудованию работать с любым видом теплоносителя.
- Возможность работы с принудительной и естественной циркуляцией теплоносителя.
- Эффективная теплоотдача с помощью радиации и конвекции. Конвекционные потоки поднимаются, прогревая воздух. Излучение греет предметы. Получается качественный обогрев окружающего пространства.
- Устойчивость к агрессивному химическому и абразивному воздействию технической воды, имеющей щелочную среду и содержащей песчинки.
- Сопротивление коррозии. Прибор не проржавеет в летний период, находясь без воды.
- Длительный срок службы – 50 лет. При должном уходе и своевременной промывке оборудование может проработать до 100 лет.
Недостатки
Главным недостатком радиаторов является их тяжесть. Вес батареи из 7 секций в классическом исполнении составляет почти 50 кг и осуществить её монтаж и обслуживание в одиночку невозможно.
К недостаткам также относится и внешний вид простых моделей, не вписывающийся в современный интерьер. Однако производители предлагают усовершенствованные и декоративные радиаторы.
Стоит также отметить длительное нагревание из-за толщины стенок, но оно компенсируется сохранением тепла после отключения отопления ещё на несколько часов.
Схема отопительной системы
Основным элементом отопительной системы является, конечно же, нагревательный котел
Важно учитывать – схема обвязки радиатора отопления во многом зависит именно от котла. В частности, если вы выбрали нагревательный элемент напольного типа, он ни в коем случае не должен располагаться в верхней части отопительной системы – это может спровоцировать сбой в работе или снижение эффективности
Кроме того, чаще всего такие котлы не имеют компонентов отвода воздуха – а это означает, что в котле может образоваться воздушная пробка. Также, важно учитывать и тот факт, что в случае если котел не имеет воздухоотвода, то трубы подающей магистрали должны быть смонтированы строго вертикально.
Узнать, оснащен ли котел воздухоотводчиком, достаточно просто
Необходимо лишь обратить внимание на то, есть ли в нижней части нагревательного котла патрубки. В таком случае, подающая магистраль и трубы обрата подсоединяются к ним посредством специального коллектора
Обвязка котла отопления
О том, встроен ли в отопительный котел прибор для отвода воздуха, можно узнать по вмонтированным в нижнюю его часть патрубкам. Они служат для подсоединения котла к отопительной сети. Чаще всего такими патрубками оборудованы газовые и электрические отопительные котлы настенного типа.
Некоторые модели котлов не имеют таких элементов, как циркуляционный насос, расширительный бак, устройство регулирования давления.
Однако при необходимости все эти компоненты можно приобрести отдельно. При этом следует учитывать место расположения всех компонентов. Например, циркуляционный насос рациональнее устанавливать перед входом в насос – на трубах обрата. А вот группа безопасности может быть установлена как на подающем контуре, так и на обратном.
Когда делается обвязка радиаторов отопления полипропиленом, важно учитывать еще и то, какого типа систему вы устанавливаете. В случае если это система с естественной циркуляцией теплоносителя, то, разумеется, большинство данных компонентов вам не понадобятся – они используются в системах с принудительной циркуляцией
Далее будет следовать опрессовка радиаторов отопления, которая проверит качество системы.
Видео, как выполняется обвязка батарей отопления, можно посмотреть ниже. Также можно заметить, как проводится экспертиза радиатора отопления после проведенной обвязки.
https://youtube.com/watch?v=pkdAhF84Sjk
