Плюсы и минусы алюминиевых радиаторов
В качестве бесспорного аргумента в пользу покупки и использования батарей из алюминия можно привести их положительные характеристики, в том числе:
- Небольшой вес, составляющий не более 1,5 кг на одну секцию прибора, и компактные размеры, позволяющие батареям из алюминия хорошо вписываться в помещения любой площади.
- Хорошую теплопроводность и быстрый период нагревания (в 1,5 раза быстрее, чем у чугунных радиаторов).
- Превосходную теплоотдачу, делающую эти приборы максимально эффективными и экономичными.
- Возможность изменения количества рабочих секций при необходимости.
- Наличие функции регулировки температуры (на батареях, оснащенных термостатами).
- Привлекательный дизайн радиаторов и эстетичность.
При этом алюминиевые радиаторы имеют и некоторые недостатки, например:
- Чувствительность к уровню pH теплоносителя. Желательно, чтобы он находился в пределах 7-8 единиц, так как при его превышении алюминий может коррозировать, что со временем приведет к порче батареи.
- Необходимость в установке воздухоотводчика, предотвращающего разрыв секций из-за угрозы газообразования.
- Необходимость подключения алюминиевого радиатора к трубам из этого же материала или к пластику, так как в противном случае (в частности, при контакте с медными трубами) он может быть поврежден в результате возникшей реакции электрохимической коррозии.
- Способность радиатора выдерживать относительно невысокое рабочее давление.
Почему чугунные радиаторы безнадежно устарели?
Будет нечестно сказать, что батареи, выполненные из чугуна, так уж плохи. Они служат людям уже почти целых сто лет! Их же массово установили в хрущевках и сталинках, расположенных повсеместно. Эти батареи до сих пор продолжают использовать в новостройках, и многие жильцы не спешат с ними расставаться. Но все же, новое есть новое. Мы подготовили для вас список причин, которые убедят вас расстаться с чугунными старичками:
- Теплоотдача одной секции у батареи, произведенной из чугуна достигает примерно 100 Вт. Эти показатели у аналогичных по площади поверхности секций алюминиевых и биметаллических устройств в полтора, а то и в два раза выше;
- На каждую секцию чугунной установки требуется примерно литр воды, в то время как обновленные устройства требуют всего о,4 литра;
- В отличие от легких алюминиевых наименований, вес каждой секции чугунного радиатора тянет килограмм на 6. Получается, что полный вес батареи составляет примерное 30-35 килограмм. И это без воды!
- Температуру в таких батареях из-за инерции нельзя изменить в краткий временной срок;
- Устаревший внешний вид устройств напоминает времена СССР. Устанавливая их у себя в квартире, вы отнимаете несколько очков у продуманного дизайна помещения;
- За счет долгого нагрева батареи неудобно использовать в частных домах с автономной системой отопления;
- Импортные котлы в загородных домах нередко забиваются мелкодисперсной глиной, которую вода вымывает из чугунных радиаторов и выходят из строя.
Современные чугунные радиаторы
Важно! Не жалейте денег при покупке новых батарей. Чем ниже качество устройства, тем меньше он будет вам служить
Если во время изготовления не была соблюдена технология производства, вскоре вновь придется приобретать другие отопительные установки. Образование микротрещин, коррозия металла, быстрая потеря внешнего вида – вот что ждет чересчур экономных покупателей. Также следует заказать монтаж выбранных батарей у профессиональных строителей, чтобы быть уверенным в качестве проведенной работы на все 100%.
Помните, именно вы будете жить в доме, который обустраиваете.
Достоинства и недостатки биметаллических радиаторов
Если подробно изучить отзывы о данном типе отопительных приборов, можно выделить их основные плюсы и минусы.
Достоинства биметаллических радиаторов:
- За счет алюминиевых элементов имеют высокую теплопроводность, теплоотдача достигает 200 ВТ.
- Возможность выбора количества секций.
- Можно использовать в качестве проводящей жидкости воду и химические соединения.
- Особая конструкция верхней части радиатора в виде лепестков, направленных внутрь помещения. Благодаря этому теплый воздух циркулирует в нужном направлении.
- Стальной каркас долговечен, срок службы такого отопительного прибора до 30 лет.
- Относительно небольшой вес.
- Эстетичный вид.
- Литые конструкции способны выдерживать большое давление и гидроудары.
Недостатки:
- У секционных радиаторов есть слабое место – стыки соединений. Они могут не выдержать гидроударов, которые иногда возникают в системе центрального отопления.
- Большая по сравнению с другими видами батарей цена.
- Подключение к трубопроводу только боковое.
Детально о характеристиках биметаллических радиаторов отопления
Придя в магазин и подобрав подходящую модель радиатора, не стоит спешить отдавать за неё деньги. Потребуйте у продавца технический паспорт на батарею и самым внимательным образом ознакомьтесь с техническими характеристиками радиаторов отопления. О параметрах, указанных там, мы поговорим далее.
Теплоотдача
Самая важная техническая характеристика биметаллического радиатора — его теплоотдача. Количество тепла, которое радиатор отдает при температуре теплоносителя 70С, измеряется в Ваттах. Если говорить о среднем значении этого параметра, то оно обычно варьируется в пределах 170-190 Вт.
Выдерживаемое давление при работе
У приборов отопления подобного типа оно составляет 16-32 атм. и зависит от модели. Значение имеет и производитель изделия. В централизованной системе отопления рабочее давление не превышает 14 атм., а в автономных оно составляет 10 атм. Во избежание разрыва радиатора от повышенного давления производитель с запасом указывает этот параметр в биметаллических радиаторах.
Межосевое расстояние
Под ним принято понимать расстояние между верхним и нижним коллектором в радиаторе. Стандартными являются следующие значения: 800, 500, 350, 300 и 200 миллиметров. Разные величины этого параметра дают возможность подобрать модель батареи, которая прекрасно впишется в разводку труб в квартире.
Предельная температура теплоносителя
Биметаллические радиаторы в состоянии выдержать теплоноситель с температурой до 90С. Некоторые производители заявляют, что их изделия могут нормально работать и при циркулирующей в них воде с температурой до 95С и более. Но таким заявлениям не следует верить
При выборе прибора обогрева, на этот параметр следует обратить особое внимание, поскольку он влияет на коэффициент теплоотдачи
Надежность и срок жизни
Принимая во внимание характеристики биметаллических радиаторов, можно уверенно заявлять о том, что использовать их в своей квартире можно в течение 20 лет. При этом необходимости в их обслуживании не возникает
Легкость установки
Секции, составляющие биметаллическую батарею, являются абсолютно одинаковыми. Это дает возможность для их установки хоть слева, хоть справа от батареи отопления. В местах подвода трубы к изделию подсоединяют патрубок. Монтаж заглушки выполняется с противоположного конца. Её завершает устанавливаемый сбоку кран Маевского. На низ выполняется установка еще одной заглушки.
Про кран Маевского знают многие. Он является достаточно удобным изобретением. В первые недели отопительного сезона может возникать завоздушивание системы. По причине наличия в трубах воздуха батареи остаются холодными. Воспользовавшись краном Маевского, можностравить лишний воздух из радиатора. При этом не возникает необходимости в отключении всего стояка. Главный плюс этого приспособления состоит в том, что избавиться от завоздушивания в трубах можно без помощи мастеров. В магазинах можно найти не только радиаторы отопления с кранами Маевского, но и изделия с патрубками, располагающимися с нижней стороны. При установке батареи к ним подключают клапан и термостат. Последний управляет температурой воздуха в помещении.
Отметим, что в комплект к каждому биметаллическому радиатору входят патрубки, заглушки и кран Маевского. Кроме них в нем присутствуют и кронштейны, которые позволяют обеспечить надежное закрепление батареи на стене.
Как правильно сравнить биметаллические радиаторы между собой?
Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.
Радиаторы с различным межосевым расстоянием.
Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.
Устройство биметаллического радиатора.
Геометрические параметры
Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.
Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.
Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.
Монтаж радиатора отопления на деревянную стену.
Тепловая мощность
Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:
- 500 мм – от 170 до 200 Вт;
- 350 мм – от 120 до 140 Вт;
- 300 мм – от 100 до 145 Вт;
- 200 мм – около 100 Вт.
В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.
Стальной сердечник – основа конструкции.
Объем (емкость) одной секции
В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.
В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.
Секция прибора в разрезе.
Масса секции
Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.
Давление
Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.
Соединение секций.
Какие биметаллические батареи лучше и как выбрать?
Перед любой покупкой человек всегда задумывается, а что же выбрать?
В нашей ситуации выбор лежит между традиционными чугунными батареями, алюминиевыми радиаторами и биметаллическими. Сегодня возьмем за аксиому, что мы выбрали биметаллические.
Как же выбрать по-настоящему качественную батарею и не наткнуться на подделку?
Внешне почти невозможно отличить биметаллическую батарею от алюминиевой. Понять это можно повесу – первые, в отличие от вторых, достаточно тяжелые, более чем в полтора раза.
Биметаллические батареи делятся на два типа:
- Изготавливаемые на основе стальных каркасов – они надежно защищены от эрозии, так как не допускается контакт алюминия с теплоносителем;
- Батареи со стальными трубками, усиливающими канал. Стальные трубки надежно закрепляются внутри батареи. Это достаточно ненадежная система, так, как в случае своего сдвига, металлическая трубка может перегородить нижний коллектор.
Можно сделать вывод, что биметаллическая батарея, сделанная на базе цельного стального каркаса, гораздо надежней в эксплуатации, чем батарея с трубками. Следовательно, и приобретать предпочтительней именно первый тип, ориентируясь при выборе на вес и цену батареи. По-настоящему качественная биметаллическая батарея будет достаточно тяжелой и никак не самой дешевой.
Характеристики биметаллических радиаторов некоторых производителей
Известным производителем батарей подобного типа является компания Global Style. Она выпускает изделия, которые отличаются высоким качеством, а в процессе эксплуатации показывают себя как надежные. Если оценивать их технические характеристики, то можно говорить о том, что для условий российских тепловых сетей приборы отопления этого производителя – идеальный выбор. Одним из плюсов этих батарей является гарантия длительностью 20 лет.
Помимо этого биметаллические радиаторы от итальянской компании обладают высоким коэффициентом теплоотдачи и служат долго. Конечно, в плане стоимости продукция Global Style — дорогое удовольствие. Но, потратившись на их приобретение, можно быть уверенным, что они будут беспроблемно служить в течение долгих лет.
Еще одна компания из Италии, предлагающая свою продукцию на российском рынке – Sira. Производство приборов отопления – это основная её специализация за последние более чем пятьдесят лет. Главной особенностью её продукции является высокий коэффициент теплоотдачи выпускаемых биметаллических радиаторов. Изделия прямоугольной формы имеют скругленные углы, что придает итальянским батареям необычный вид.
Биметаллические радиаторы — усовершенствованный вид традиционных радиаторов. Установка этих приборов отопления в своей квартире – отличное решение. Они обеспечат теплую атмосферу и вдобавок к этому отлично впишутся в интерьер квартиры. К тому же срок их службы составляет несколько десятилетий, поэтому они долго не будут требовать к себе внимания.
Особенности конструкции
Стальные каналы внутри алюминиевого корпуса
Строение биметаллической батареи простое и в то же время весьма эффективное.
Внутренняя часть, выполненная из стали или меди, что обеспечивает свободное протекание теплоносителя. Теплоносителем может выступать антифриз, масло, но чаще всего обычная вода.
По конструкции различают два типа радиаторов:
Усиленные сталью каналы.
В батареях такого типа при помощи стальных трубок усиливаются только вертикальные каналы, но полного исключения контакта воды и алюминия обеспечить нельзя.
На стальном каркасе.
Теплоноситель протекает по стальным трубкам, не соприкасаясь с алюминием.
Благодаря алюминиевым трубкам, вес радиатора небольшой, но металл подвержен коррозии. Модели второго типа более прочные и меньше подвержены коррозии.
Свойства композиционного материала
Одновременное использование двух видов металлов позволяет совместить их достоинства, что положительно сказывается на обогревательных функциях устройства.
Внешняя алюминиевая часть прибора имеет отличную теплопроводность — 236 Вт/(м•К), объём воды колеблется в пределах 250 – 460 мл. Алюминий, помимо передачи тепловых потоков, выполняет еще и эстетическую функцию.
Для сравнения: аналогичный параметр стали равен 47 Вт/(м•К).
Низкий коэффициент теплопроводности стали объясняется поставленными перед ней задачами – выдерживать давление, обеспечивать стойкость к коррозии и гидроударам, служить жестким внутренним каркасом всей конструкции.
Медно-алюминиевый радиатор
У некоторых моделей вместо стали используется медь.
Прочная окисная пленка, образующаяся на поверхности медной трубки, предохраняет от коррозии и воздействия химических веществ, которые могут содержаться в теплоносителе.
Еще одно положительное свойство меди — внутренняя часть трубок имеет небольшой коэффициент шероховатости, что препятствует отложению осадков. Осадки уменьшают внутреннее сечение вследствие чего снижается пропускную способность трубок.
Тепловая мощность меди очень высокая — 401 Вт/(м•К), обогревательные свойства таких радиаторов выше.
Положительные стороны использования биметаллических радиаторов
- Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
- Срок службы радиаторов из сплава двух металлов достигает 25 лет.
- Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
- Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
- Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.
- Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
- Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
- Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.
Расчет по объему
Расчёты теплоотдачи батареи по объёму комнаты немного сложнее. Для этого понадобится знать ширину, длину и высоту помещения, а также нормативы отопления, установленные для одного м3 — 41 Вт.
Какой теплоотдачей должны обладать биметаллические радиаторы для комнаты 3х4 м. с учётом высоты потолков в 2,7 м: V = 3х4х2,7 = 32,4 м3.
Получив объём, легко посчитать теплоотдачу батареи: Р = 32,4х41 = 1328,4 Вт.
В итоге количество секций (с учётом тепловой мощности батареи при высокотемпературном режиме 200 Вт) будет равно: К = 1328,4/200 = 6,64 шт.
Полученное число, если оно не целое, всегда округляется в большую сторону. Исходя из более точных расчётов, понадобится 7 секций, а не 6.
BASE
Надежность межсекционного соединения достигается за счет фрезерования торца коллектора под прокладку типа O-ring из материала EPDM. Такая технология сборки радиатора из секций обеспечивает герметичность межсекционного стыка за счет образования замкового соединения. Это соединение существенно надежнее обычного соединения коллекторов с использованием плоской прокладки, которое применяют в обычных биметаллических секционных радиаторах.
Каждая секция радиатора RIFAR Base состоит из стальной трубы, залитой под высоким давлением высококачественным алюминиевым сплавом, обладающим высокими прочностными и антикоррозионными свойствами. Полученное в результате изделие с развитым оребрением обеспечивает эффективную теплоотдачу при максимальном запасе прочности.
При производстве радиаторов компания РИФАР использует стальные трубы собственного изготовления из качественной конструкционной стали, обеспечивающие высокие эксплуатационные характеристики и коррозионную стойкость выпускаемых приборов.

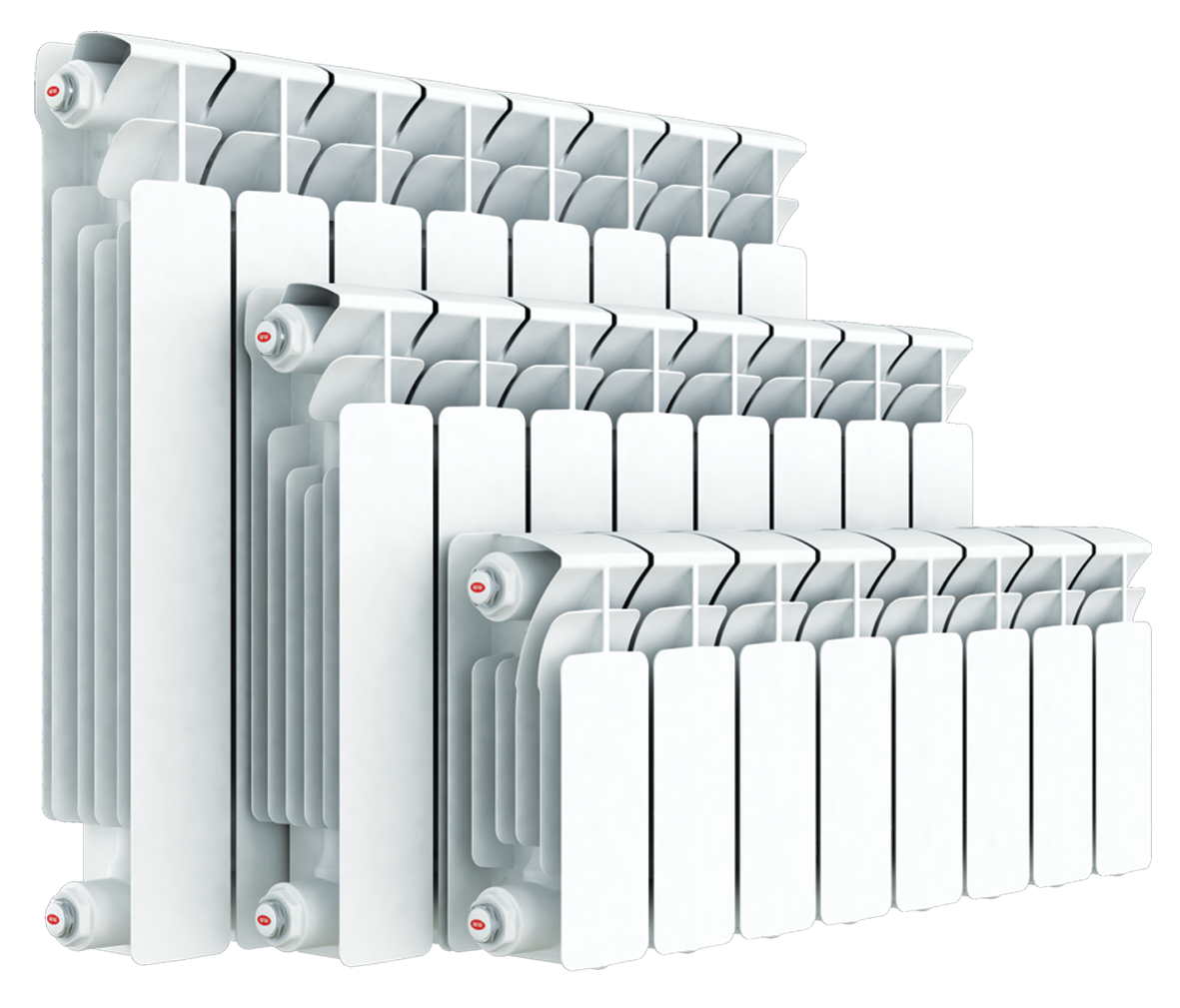

Радиаторы RIFAR Base представлены тремя моделями с межосевыми расстояниями 500, 350 и 200 мм.
Модель RIFAR Base 500 – одна из самых надежных и мощных среди биметаллических радиаторов, что делает ее приоритетной при выборе радиаторов для отопления больших и/или слабоутеплённых помещений. Широкий модельный ряд позволяет выдержать единый стиль в помещениях с различными ограничениями по высоте в местах установки отопительных приборов. Преимуществом модели RIFAR Base 200 является закрытая задняя поверхность секции, что позволяет использовать прибор в сочетании с панорамным остеклением окон.
Радиаторы RIFAR Base предназначены для использования в водяных системах отопления открытого или закрытого типа, подключенным к внешним теплосетям по зависимой или независимой схемам.
Серийно производятся радиаторы с числом секций от 4 до 14.
Радиаторы модификации RIFAR Base Ventil предназначены для нижнего подключения к системе отопления и применяются при устройстве современных систем отопления с лучевой разводкой или модернизации традиционных систем отопления со скрытием инженерных коммуникаций.
Для установки радиаторов вдоль закругленных стен производятся уникальные радиаторы с радиусом кривизны RIFAR Base Flex.
Подтверждая высокие конструктивные характеристики своих радиаторов и благодаря системе контроля качества, действующей на предприятии, компания РИФАР устанавливает гарантийный срок на радиаторы модели Base 10 лет при соблюдении условий монтажа и эксплуатации; срок службы радиаторов составляет 25 лет с момента установки.
Радиаторы RIFAR Base прошли обязательную сертификацию на соответствие требованиям ГОСТ 31311-2005. Вся продукция застрахована СПАО «ИНГОССТРАХ».
Технические характеристики одной секции
| Межосевое расстояние, мм | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||
| 500 | 570 | 80 | 100 | 197 | 0,20 | 1,84 |
| 350 | 415 | 80 | 90 | 139 | 0,18 | 1,25 |
| 200 | 261 | 80 | 100 | 100 | 0,16 | 0,90 |
