Какую подложку подобрать для кабельного и инфракрасного теплого пола

Какую подложку укладывать под теплый электрический пол

Так, можно обустроить систему «плавающего пола».

Пол должен быть надежно гидро- и пароизолирован, для этого стыки полотен нужно проклеить алюминиевой лентой.

После монтажа нагревательных элементов можно приступать к укладке армировочной сетки, только затем можно начинать обустройство стяжки. После того как заливка была осуществлена, края утеплителя следует аккуратно подрезать. После предстоит довольно долго прогревать пол, затем его можно будет ввести в эксплуатацию.

Утепление поверхностей пенофолом обеспечивает гидро-, тепло- и шумоизоляцию, снижая уровень ударного шума на 20 дБ, что гарантирует равномерное прогревание, обусловленное отражающими свойствами пенофола.

Перед тем как утеплить пол, используя пенофол, следует ознакомиться с особенностями укладки того или иного типа утеплителя этого класса, так как неверная технология укладки может стать причиной неэффективной теплоизоляции.

Технология укладки: свод основных правил

Монтаж подложки не представляет какой-либо сложности, работу можно выполнить самостоятельно. Главное – следовать простым и понятным правилам.

Порядок укладки зависит от формы исполнения подклада: рулонная изоляция, отдельные модули или плиты-пазлы, фиксирующиеся между собой замковым соединением

Общие требования к монтажу подложки:

1. Точный расчет. Заранее необходимо определить количество материала с учетом типоразмеров подклада. Оптимально, если изоляция размещается с минимальным числом стыков.
2. Подготовка чернового пола. Основа должна быть ровной. Не стоит особо рассчитывать на способность плотного материала маскировать неровности – любое изделие со временем примет форму основы.
3. Гидроизоляция. Подклады из натуральных компонентов (пробковая подложка, ДСП, ОСП) требуют предварительной укладки гидробарьера. Достаточно постелить плотный полиэтилен.
4. Укладка. Рулонный, листовой материал раскатывается без натяжки, обязателен нахлест на стены. Расстановка плит происходит вплотную к вертикальным поверхностям, защищенным на 10 см демпферной лентой.
5. Стыковка. Полотна рулонной изоляции соединяются внахлест и фиксируются между собой строительным скотчем. Плиты и маты группируются встык.

При обустройстве теплого пола под ламинат, надо учесть направленность панелей – они размещаются с рулонной подложкой взаимно перпендикулярно.

Советы

Одной из самых современных тенденций решения вопроса термоизоляции дома стала установка системы «теплый пол». В наши дни производители вывели на рынок три основных варианта обогрева полов – водяной, инфракрасный и кабельный. Водяной способ используют для помещений большой площади. Такая методика предполагает обеспечение циркуляции горячей воды по трубам, вмонтированным в пол. Такая система имеет целый ряд ограничений:

• она не может использоваться в многоэтажных домах, поскольку создает дополнительное давление на перекрытия;
• в случае прорыва сохраняется риск «затопить» соседей снизу, что приведет к большим тратам на устранение неполадок;
• высокая стоимость материалов, а также монтажных работ.

Инфракрасный пол представляет собой полимерную пленку, которая разбита на одинаковые квадраты, в каждый из которых вмонтированы специальные пластины, отвечающие за качественный нагрев.

Такую систему лучше монтировать под ламинат или линолеум. Если использовать ее под плитку, он довольно быстро соединяется с раствором клея.

Кабельный – это электрический пол, который может функционировать круглогодично. С целью снижения затрат электроэнергии в конструкцию вмонтированы специальные терморегуляторы. Сама по себе конструкция собирается из двух- или трехжильных кабелей либо электрических матов.

Именно этот способ является оптимальным под плитку, поскольку способствует ее быстрому нагреванию и удержанию тепла.

Очень популярна технология «плавающего пола», для нее используют покрытие Isover.

Монтаж

Начинать стоит с подготовки основания. Никаких дефектов, неровностей, мусора, прочих подобных сложностей быть не должно. Сами панели вносят в помещение за неделю до установки. Они постепенно нагреваются, получая нужный уровень акклиматизации. То есть, подготавливаются для установки.

Крепеж на клей означает постепенное заполнение площади с центра комнаты. Там в 100% случаев сухая поверхность. По мере заполнения прогрев высушит углы. Способ работает всегда.

Клеевую смесь наносить следует на основание и плиты. Монтаж осуществляется параллельно длинным стенам. Вначале заполняется одна половина помещения. Замковые панели легко ложатся и без системы пробкового теплого пола.

Для улучшения конечного качества подразумевается подложка в виде полиуретана. Процесс начинается от окон к дверям. Соединение деталей происходит под углом в 30 градусов. Подробная инструкция прилагается в комплекте. Допускается подбивание резиновым молотком.

Рекомендуем: Как выполнить заливку тёплого пола?

Вдоль стен должен оставаться зазор. Расстояние не более 1 см. Идеальным вариантом является 8 мм. После нагрева/влажности произойдет небольшая деформация. Оставшееся место как раз заполниться. Именно такой выбор является правильным и предусматривающим надежную фиксацию.

Подложка под ламинат

В настоящее время ламинат является чуть ли не самым популярным покрытием для пола: он имеет умеренную цену, внешне очень похож на паркет, а его укладка очень проста. Если под ламинат планируется установка обогрева, обязательно нужно позаботиться, чтобы была установлена подкладка под систему теплый пол, которая поможет обезопасить дерево от перегрева. В противном случае на участках пола с промежутком между ламинатом и основанием образуются люфты, а само покрытие будет сильно стучать.

Такой ход позволит не только избежать повреждения досок, но еще и станет утеплителем, уравняет возможные перепады высоты и не даст ламинату скрипеть. Эта подложка обычно фольгированная и кладется под теплый пол, где помимо функций выравнивания ламината еще и помогает сохранить тепло.

Фольгированная подложка под ламинат.

Этот компонент монтируют между нагревательными элементами и ламинатом. Сами производители деревянного покрытия советуют использовать для подкладки полиэтилен рулонного типа. Подложка из такого материала хорошо совмещается с бетоном и цементом, плохо подвергается воздействию химических соединений и живых организмов. Но кроме совместимости с финишным напольным покрытием, подложка должна хорошо сочетаться с выбранным типом теплого пола, о чем и пойдет речь дальше.

Для чего нужна теплоизоляционная подложка

Подложка — теплоизоляционный материл, которой работает по принципу «термоса», и гидроизоляционный слой, предохраняющий от влаги. Располагается она между основой и теплоносителем, тем самым смягчает давление, которое оказывается на основу. Главная задача подложки — сохранять и передавать тепловую энергию вверх, а не давать теплу уходить внутрь пола.

На качество работы отопления оказывает влияние грамотно оборудованная подкладка. Работа самой мощной и дорогой системы отопления будет малоэффективной, при неправильно выбранном утеплителе, ведь тепло будет расходоваться в пустую.

Чтобы достичь такого результата, необходимо использовать в данном слое пирога теплоизолирующий материал с низкой проводимостью тепла. Это качество позволяет отражать тепло, и направлять его вверх. То есть, подложка для тёплого пола, которая спрятана под стяжкой  из бетона или расположена в середине конструкции, является ключевым фактором эффективного обогрева.

Выбрать хорошую подложку не просто, следует обращать внимание на её практичность и технологичность, она должна быть удобна в работе, и иметь необходимую жёсткость. Такое изделие обойдётся не дёшево, но прослужит долго и значительно увеличит коэффициент полезного действия пола. Определить лучшую подложку можно по наличию:

Определить лучшую подложку можно по наличию:

• хороших гидро- и теплоизоляционных показателей;
• повышенных отражающих свойств;
• устойчивости к температурным перепадам, если выдерживает нагрев до 90 градусов;
• устойчивости к деформации;
• огнеустойчивости.

Кроме того, она должна быть экологически безопасной.

Виды подстилок

1. Под ламинат.

Этот тип напольного покрытия требует особого отношения, поскольку несоблюдение температурных режимов приводит к тому, что между ламелями появляется свободное пространство. Новообразованные щели уменьшают адгезионные свойства ламината, в результате чего пол начинает скрипеть.

Схема укладки подложки под ламинат

Избавиться от вышеперечисленных проблем поможет специальная накладка – подложка под теплый пол. Естественный барьер между отопительной системой и напольным покрытием, предотвратит деформацию и появление характерного скрипа.

Полиэтиленовая подстилка под водяной пол монтируется между трубопроводом и напольным покрытием. Она хорошо сочетается с бетоном, цементом, не подвергается деформации при контакте с кислотами и щелочными веществами, а также грибками и плесенью.

1. Для водяного теплого пола.

Для отопительной системы этого типа применяется полипропилен или вспененный полиэтилен, который сверху прикрывается еще и металлизированным покрытием или лавсановой пленкой. Металлизированный слой помогает теплу равномерно распределяться по периметру, а вспененный полиэтилен обеспечивает теплоизоляцию конструкции.

Схематический рисунок конструкции водяного теплого пола

Пеноматериал – это современный теплоизоляционный материал. Его присутствие препятствует потерям тепла в нижних ярусах (бетонная стяжка). Он легко переносит высокие температуры (до 90 и выше). Это свойство позволяет укладывать трубопроводы прямо в теплоизоляционные материалы. Кроме этого, подложка для теплого пола из пеноматериала обладает высоким уровнем звукоизоляции и теплоотражающей способностью.

Использование вышеописанных материалов в качестве подкладки позволит сохранять до 85–90% тепла, что, в свою очередь, сокращает расходы на обогрев помещения.

Также под водяной пол могут класть экструдированный пенополистирол или изовату. Подкладка обеспечивает должный уровень теплоизоляции и хорошую продуваемость, что препятствует скапливанию влаги и образованию грибка.

Сильные стороны пенополистирольной подстилки:

Пенополистирольные плиты для водяного теплого пола

• Качественная тепло- и звукоизоляция;
• Дешевизна;
• Пожаробезопасность;
• Легко устанавливается;
• Долговечность (до 100 лет);
• Экологичность.

Отметим, с помощью самоцентрирующихся замков вы можете легко установить пенопластовые плиты. Такая схема укладки значительно упростит монтаж труб под водяной пол и увеличит уровень безопасности.

1. Под инфракрасный пол

Виды:

• Листы ДВП (из магнезитовой плиты) стелятся непосредственно на фольгированную стяжку. Фольгированная стяжка лучше сохраняет температуру в доме и бережет трубопровод от накопления лишней влаги;

• Полимерная металлизированная пленка укладывается под пленку с инфракрасными резисторами. Многие ценят пленку за ее гибкость, эластичность и экологичность.

Подложка под инфракрасный теплый пол кладется сплошным массивом по всей площади дома. Швы проклеиваются липкой лентой или скотчем. С помощью скотча и липкой ленты вы улучшите гидроизоляционные свойства метализированной пленки. Для еще большой надежности пленку можно склеить обыкновенным клеем ПВА.

Разновидности и характеристики подложки

Итак, покупая теплоизолирующий настил, вы, в первую очередь, должны сориентироваться в его многообразии типов:

1. Лавсан – покрытие на пленочной основе (вспененный полиэтилен) с металлизированным отражающим верхним слоем. Характеризуется стойкостью к агрессивной среде. Лавсановая подложка под пленочный теплый пол подходит как нельзя лучше.

На фото уложенный лавсан.

Обратите внимание! Данный тип изоляции характеризуется определенной удельной мощностью. Потому выбор необходимо осуществлять с учетом финишного покрытия. Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м²

Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева

Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м². Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева.

1. Пенополистирол – ячеистый утеплитель. Отличается высоким температурным порогом: от -180° до +180°, несминаемостью. Является отличным звукоизолятором, обладает повышенной устойчивостью к бактериологическому воздействию. Имеет фольгированное либо полипропиленовое покрытие. Считается отличным вариантом подложка для водяного теплого пола.

Плиты пенополистирола.

Отличительная особенность данного теплоизолятора заключается в том, что он выпускается в плитах с готовой разметкой (50 на 50), что значительно упрощает последующий процесс монтажа пола. В продаже доступны плиты с различной толщиной: от 20 до 50 мм.

1. Техническая пробка, пробковая подложка. Отличается экологичностью, а значит и гипоаллергенностью. Её состав – спрессованная кора пробкового дуба + вяжущее вещество – суберин. Не поедается грызунами. Как правило, пробка используется как подложка под ламинат на теплый пол.

Несмотря на такой свой состав, утеплитель не является горючим, и показывает отличную устойчивость к механическим воздействиям. Является оптимальным при обустройстве водяного пола.

Пробковая подложка в листах.

1. Полипропилен (пенофол). Комбинированный утеплитель, состоит из вспененного полиэтилена. Одна его сторона покрыта фольгой. Благодаря такой структуре, полипропилен имеет высокие показатели по удержанию тепла. Несколько уступает пробковому аналогу по своим качествам. Такая подложка фольгированная под теплый пол отличается практичностью и долговечностью.

Полипропиленовый утеплитель.

Обратите внимание! Подложка не должна содержать алюминий, поскольку он отлично проводит электричество. Поэтому в случае брака контактов возможно замыкание

Функции теплоизолирующего настила

Если вы интересуетесь, нужна ли подложка под инфракрасный теплый пол, то вам следует обратить внимание на следующие функции настила:

Основная задача – уменьшение теплопотерь. Подложка направляет ИК-лучи внутрь помещения, препятствуя их распространению на нижние этажи или подвал здания. Вследствие такого отражения тепло не расходуется впустую, а КПД системы соответствует 95-100%. Применение такой изоляции позволяет сократить теплопотери в среднем на 20-30%.

• Как было упомянуто выше, подложка является гидроизоляционным слоем, предохраняя напольное покрытие от пара и влаги.
• Способна выровнять незначительные изъяны поверхности, что является очень актуальным при использовании полов пленочного типа.
• Качественная изоляция, к примеру, подложка для теплого пола Valtec,позволяет значительно сократить количество шумов. Она изготавливается из вспененного полистирола и имеет фольгированную сторону.

Устройство пленочного пола.

Обратите внимание! В качестве подстила под покрытия, требующие твердого основания (опора для плиточного покрытия, например), можно использовать плиты ДВП

Как выбрать качественное изделие

Основным критерием выбора данного материала является не цена, а технические характеристики, которые должны опираться на два критерия:

• Финишное покрытие. К примеру, если вы планируете стелить ламинат, то выбирать следует мягкую подложку, поскольку она отлично выравнивает основание. Для линолеума рекомендуется выбирать твердую теплоизоляцию, поскольку данное покрытие является мягким материалом, потому вместе с мягким утеплителем может легко продавливаться ножками мебели.
• Ровность пола. Если вы имеете дело с покрытием, характеризующимся значительными перепадами уровня, то вам следует выбирать мягкую теплоизоляцию, поскольку она является более пластичной. Если неровности небольшие, то лучше выбрать более жесткий настил.

А есть ли предпочтительный тип теплого пола под ламинат

Выше рассмотрены требования к ламелям и подложке при устройстве децентрализованного отопления

Но хозяевам квартир и домов важно также знать, какой «теплый пол» лучше под ламинат. Для ответа на поставленный вопрос необходимо знать, какие виды «теплых полов» можно установить, их принципиальное отличие друг от друга, достоинства и недостатки каждого из них. В продаже в любом крупном строительном магазине будут предложены:

В продаже в любом крупном строительном магазине будут предложены:

• водяной;
• электрический;
• инфракрасный (его еще называют пленочным) «теплый пол» от различных производителей. Кроме этого можно купить инфракрасные стержни, представляющие симбиоз электрической и инфракрасной системы подогрева пола.

Скрытая под полом система труб небольшого диаметра (могут быть из меди, металлопластика, полипропилена или сшитого полиэтилена), по которым подается теплоноситель в виде горячей воды (иногда используют тосол), называется водяным «теплым полом». Сразу отметим, что в классическом определении, в том числе и в различных энциклопедиях, к главному признаку такого обогрева помещений относится подключение системы к центральному отоплению, которое выполнить невозможно в принципе:

• Запрещено законодательно;
• Повреждение трубы или соединительной муфты приводит к затоплению не только квартиры с таким полом, но и соседей снизу (центральное отопление обогревает в основном многоквартирные дома), которое быстро не устраняется. Накопившаяся в стяжке и трубах вода будет поступать на нижний этаж до тех пор, пока не демонтируют всю систему;
• Невозможно обеспечить требование о нагревании ламината не более 30 градусов тепла по Цельсию — в центральном отоплении температура теплоносителя значительно выше. Установка терморегулятора не поможет — нужна громоздкая система охлаждения входящего теплоносителя. Но тогда возникнут претензии у соседей — к ним в трубы отопления будет поступать охлажденная вода.

Первый вывод: водяной «теплый пол» можно устанавливать только в частных домах и коттеджах или многоквартирных одноэтажных домах с индивидуальным бойлером или газовым (электрическим) отопительным котлом.

Такая система отопления имеет и немало недостатков:

сложно и дорого монтировать, обслуживать и ремонтировать; требуется полная замена системы и пола (вода в большинстве случаев разрушает ламели, несмотря на их дополнительную защиту от влаги) при появлении течи; сложно регулировать температуру входящего в систему теплоносителя.

Вывод второй: под ламинат, если есть альтернативный выбор, от водяного «теплого пола» лучше отказаться.

Водяной тип.

Электрические полы с подогревом укладывать под ламинат также нежелательно. Причина одна — сложно прогреть помещение до комфортной температуры при сильных морозах на улице. Здесь переплелось сразу несколько факторов:

• Температура нагрева кабеля не очень высокая и фиксированная — в противном случае он просто расплавится;
• Кабель укладывается в стяжку, что требует ее прогрева, а она отдает тепло не только вверх, вовнутрь помещения, а в разные стороны. Устройство теплозащиты снизу и с боков решает проблему, но не на 100% — еще не изобретены материалы для бытовых нужд с абсолютной теплозащитой;
• Укладка на стяжку подложки и ламината усугубляют проблему — через такой сэндвич теплу сложно пробиться наверх.

Вывод: комбинация электрический «теплый пол» и ламинат для районов Крайнего Севера неприемлема, для средней полосы России — нежелательна, для южных районов страны — удобный вариант обогрева.

Кабельный тип.

Идеальным вариантом для жителей России является инфракрасный пленочный «теплый пол». Название системы образовано из двух понятий:

• инфракрасный — тепло получено в результате инфракрасного излучения;
• пленочный — проводники вмонтированы полосами в тонкую пленку.

Несомненные преимущества такого обогрева пола:

Инфракрасный тип.

Инфракрасные стержни необходимо укладывать в стяжку. Поэтому сразу проявляются недостатки электрического пола с подогревом. Однако здесь все же есть плюс — температура элементов нагревания выше, чем у кабеля, что позволяет более эффективно отапливать помещение.

Общий вывод по инфракрасным источникам тепла: стержни намного эффективнее кабельного обогрева пола, но не настолько, чтобы рекомендовать их для широт с низкими температурами, пленка столь эффективна, что полностью снимает с повестки дня вопрос того, можно ли стелить ламинат на теплый пол.

Разновидности

Подложка под трубы теплого водяного пола может изготавливаться из разных материалов, способных обеспечивать необходимые свойства. Приведем примеры наиболее распространенных вариантов:

• плиты пенополистирольные – изготавливаются экструзионным способом, что придает материалу хорошую прочность и плотность. Ячейки закрытого типа, что оказывает положительное влияние на устойчивость к воздействию влаги – плитам не страшен продолжительный контакт с влажной средой. Первоначальные показатели не меняются даже от нагрева до ста тридцати градусов тепла. Пенополистирол в своей структуре имеет не более двух процентов полистирола, остальное приходится на воздух. Такая особенность улучшает теплосберегающие свойства материала. Используя этот материал в качестве подложки для водяного напольного отопления, необходимо предусматривать температурные швы, исключить образование мостиков холода на стыковочных участках. Пенополистирол в процессе монтажа легко разрезается острым ножом, что минимизирует количество отходов. Стыковочные участки заделываются строительной пеной. Чтобы улучшить сбережение тепла, поверхность подложки накрывают фольгой. Чаще всего такая подложка применяется в новых домах, чтобы учесть высоту помещений проектным решением,
• подложка из пробкового материала – наиболее удачное решение его применения в данном качестве. Для изготовления используется экологически чистая кора пробкового дерева. Ее предварительно измельчают, добавляют специальные компоненты связующего действия. Массу прессуют и просушивают, продукция реализуется рулонами или листами. Такая подложка отличается высокими теплозащитными свойствами, способна выдержать большие нагрузочные воздействия. Чтобы улучшить эксплуатационные характеристики, лицевую сторону подложки под водяной теплый пол укрывают фольгированным материалом,
• плиты полипропиленовые – оптимальное решение тепловой изоляции водяной отопительной системы. Материал не боится повышенного температурного режима и влаги, стоит приемлемо. При нагревании его поверхность не выделяет вредные вещества, не подвергается воздействию химических соединений. В плитах могут быть канавки, подготовленные для прокладки труб,
• ОСП или ДСП – оба варианта применяются давно, по ним можно прокладывать трубы большого диаметра. Подложки отличаются показателями прочности, по способности сохранять тепло относятся к среднему классу. При их использовании должно соблюдаться обязательное требование по устойчивости к воздействию влажной среды,
• пленка металлизированная на натуральной лавсановой основе – современный вариант, используемый для обустройства любой системы теплого пола. Он не рвется, может применяться по неровной поверхности, ускоряя и упрощая монтажные работы. Даже под воздействием высоких температур подложка способна сохранять первоначальные характеристики. Есть и отрицательные стороны – отличается возможностью впитывать влагу, подразумевает устройство гидрозащитного слоя.

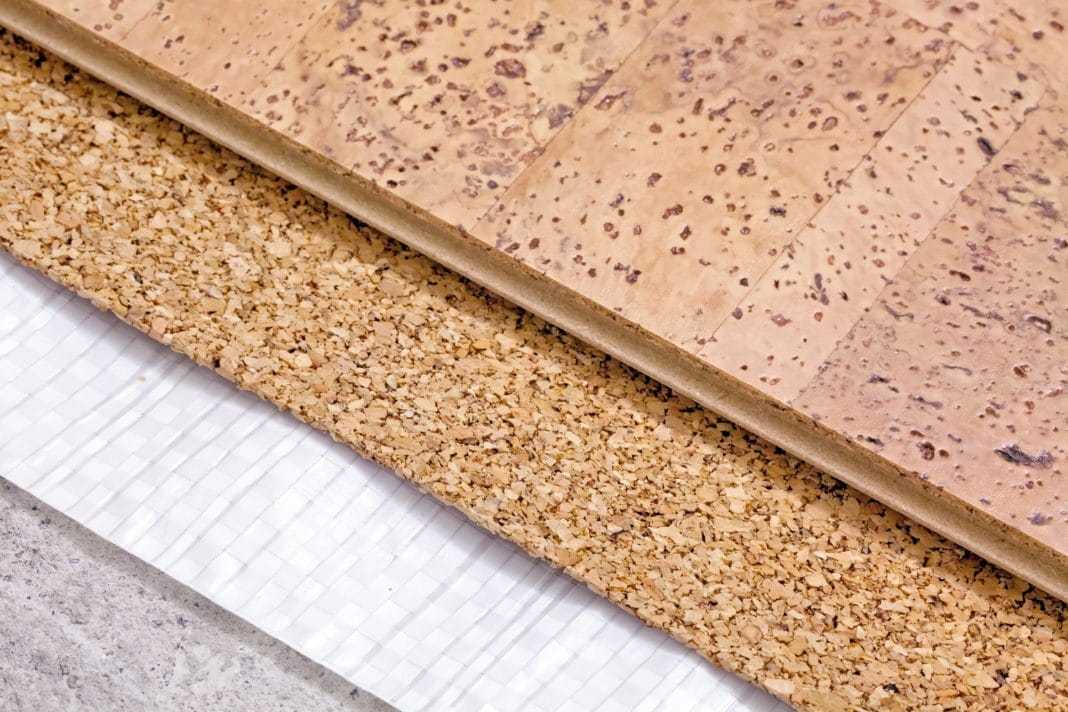

Подложка из пробкового материала

Маты для теплого водяного пола

Существует целый ряд матов для теплого водяного пола, все они обладают разными характеристиками и находятся в разных ценовых категориях. Рассмотрим их основные виды:

Фольгированные маты На ценнике в магазине помимо этого названия можно увидеть “Фольгированная подложка под теплые полы” или “пенофол со светоотражающим покрытием”.

Из названия несложно догадаться, что их основной рабочий элемент – это светоотражающая поверхность.

Подобный вид матов является хоть дешевым, но далеко не самым лучшим вариантом, он не подойдет для цокольных этажей, но будет являться хорошим решением, когда важно сэкономить 3 – 4 сантиметра жизненного пространства. Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки

После монтажа можно сразу проводить стяжку

Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку

Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку.

• Пленочные маты

  Пленочные маты для теплого пола являются более продвинутым решением, нежели фольгированные, их теплоизолирующие свойства на порядок выше за счет использования более современных полимеров чем пенофол. Конструкционные особенности позволяют использовать их как подложку для теплого пола под ламинат. Кроме того монтаж труб теплого пола будет упрощен наличием специальной разметки и системой креплений (ламелей) для труб. Стяжка также может укладываться поверх пленочных матов для теплого водяного пола без использования промежуточных слоев.

• Плоские маты из пенополистирола

  Они же маты из пенопласта, обладают высоким классом звукоизоляции, но имеют ряд недостатков, к которым относится низкая устойчивость к повреждениям и химическая чувствительность к составу стяжки. В связи с низкой химической устойчивостью подложки для теплого пола из пенополистирола необходимо перед прокладкой труб уложить вторым слоем полиэтиленовую пленку высокой плотности.

• Специальные маты с бобышками.

  Цена на подложку для теплого пола с бобышками выше чем у матов из пенополистирола, однако она оправдывает себя на более поздних этапах монтажа.

  Подложка с бобышками под теплый пол является одним из лучших решений и обладает рядом преимуществ: ряды фигурных выступов упрощают монтаж труб

• не требуется дополнительной фиксации труб
• не требует дополнительных слоев перед укладкой стяжки
• сопутствует равномерному распределению теплопроводящих элементов конструкции
• обладает высокой шумо, тепло и гидроизоляцией

Прочие виды подложек

Помимо специализированных подложек широкое применение получили такие материалы как пробковые маты и плиты из ДСП и ОСП, однако стоит заметить, что подобные материалы хоть и обладают высокими теплоизоляционными и звукоизоляционными характеристиками, их применение в качестве подложки под теплый водяной пол экономически не выгодно, поскольку они требуют дополнительных мер для пароизоляции, что влечет за собой дополнительные траты.

Комбинированная подложка под водяной теплый пол

Допустимо использовать сразу 2 вида утеплителя, уложенные слоями, так например одновременное применение фольгированных и плоских матов даст двойной эффект в теплоизоляции, где фольгированное покрытие будет выполнять отражающие свойства, а пенополистирол теплоизолирующие.

Подобный вид комбинации не единственный, все чаще используются комбинации из матов с бобышками, металлического профиля и гипсоволоконного листа.

Структура «пирога» плёночного пола

Инфракрасный тёплый пол — многослойная «пирог», в котором каждый слой выполняет важную задачу. Он состоит из:

1. Основания — должно быть ровное и чистое, при наличии трещин и неровностей, их следует заделать специальными смесями. Если изъяны существенные, то необходимо залить черновую стяжку, предварительно постелив гидроизоляцию.
2. Алюминиевой фольги (отражатель) — стелется на черновой пол. Эта обязательная прослойка, она образует экранированную поверхность, которая отражает инфракрасное излучение.
3. Плит ДВП или магнезитовых — утеплитель. Для соединения плит между собой, используется битумная плёнка или специальный скотч.
4. Инфракрасной плёнки — нагревательный элемент.
5. Настила под финальное покрытие — его следует выбирать, отталкиваясь от вида полового изделия. Выбор толщины зависит от качества полов — от их ровности.

Лучшие производители

Подложка давно стала неотъемлемым компонентом теплого пола. Многие отечественные и зарубежные компании выпускают ее в комплекте с составляющими пола. В торговой сети можно приобрести универсальные изделия под любую обогревающую систему, а также для конкретной устанавливаемой системы.

Лучшими отечественными и зарубежными компаниями, производящими качественный товар, являются:

• «Экофол» (Россия) – производит качественный товар из полиэтилена, имеющего пленку металлизированную;
• «Изолон» и «Полиформ» (Россия) – выпускает изделия из сшитого полиэтилена с ячейками;
• «Термодом» (Россия) – выпускает серию изделий, которая подойдет для монтирования любой системы теплого пола;
• «DH-Hilon» (Южная Корея) – специализируется на производстве изделий из пенопропилена, покрытого лавсаном с металлизированной поверхностью;
• «Sedacor» (Португалия) – выпускает изделия, изготовленные из пробки.

Идеальные сочетания

Вариантов сочетаний подложек с утеплителями при монтаже водяных систем обогрева полов множество. Выбор их толщины зависит от допустимого уменьшения высоты помещения, его расположения (на первых этажах применяются изделия потолще) и располагаемых средств.

Рассмотрим самые популярные комбинации.

Пенополистирол + металлизированная пленка

Пенополистирол считается основным, а металлизированная подложка дополнительным слоем теплоизоляции предотвращающим потери теплоты через перекрытия.

При устройстве таких полов изначально на основание укладывается обыкновенная полиэтиленовая пленка (в качестве гидроизоляции), затем по контуру крепится демпферная лента и раскладывается пенополистирол. Толщина утеплителя принимается больше планируемой стяжки (прочность позволяет закрепить армирующую сетку и крепеж для труб). На него кладется подложка (фольгированным слоем вверх), соединения проклеиваются скотчем. Затем ложится армирующая сетка. Ориентиром для разметки под крепежи для труб служат красные линии на подложке. Труба прокладывается, подсоединяется к системе и проверяется на протечки. Если все в порядке, приступают к заливке стяжки, которая покрывает трубы минимум на 4,5 см.

Обратите внимание! Для водяных теплых полов с цементно-песчаными стяжками запрещено использование алюминиевого фольгированного слоя, в таком сочетании начинается реакция разрушающая подложку (в гипсовой стяжке этого не происходит)

Маты с бобышками +экструдированный пенополистирол

Комбинация наиболее удобная для монтажа, потому как назначение матов именно устройство полов с водяным теплоносителем. Рассмотрим подробнее механизм монтажа:

1. Перед укладкой утеплителя выполняют гидроизоляцию основания битумным праймером или полиэтиленовой пленкой, которую раскатывают с заворотом на стену.
2. Пенополистирол раскладывается по гидроизолированному основанию или приклеивается.
3. Теплоизоляция выполняется на всей площади пола, на стыки наклеивается строительный скотч.
4. По периметру саморезами закрепляется демпферная лента, совместно с полиэтиленовой пленкой.
5. Перед укладкой матов рабочая поверхность тщательно очищается.
6. Устройство ковра из матов выполняется по слою пенополистирола, приклеивать их необязательно, они защелкиваются при лёгком нажатии и образуют сплошной слой без зазоров. При необходимости маты нарезаются канцелярским ножом по имеющейся на них заводской разметке.
7. Между бобышками прокладывают трубы начиная от стены к центру (шаг 40 см). Когда достигнута середина помещения, трубу раскатывают в обратном направлении между уже проложенными, в итоге получается шаг 20 см.
8. Далее система подключается к котлу и тестируется на отсутствие протечек.
9. Устраивается стяжка не требующая армирования.
10. Выступающую пленку и демпферную ленту срезают после застывания раствора.

Важно! Теплый пол с водяным подогревом несовместим с финишным паркетным и деревянным покрытиями из-за вероятности рассыхания. Подводя итоги следует отметить, что лучше подстраховавшись положить и подложку, и утеплитель, чем выбросить деньги впустую и получить малоэффективные, энергоёмкие, не очень теплые полы. Подводя итоги следует отметить, что лучше подстраховавшись положить и подложку, и утеплитель, чем выбросить деньги впустую и получить малоэффективные, энергоёмкие, не очень теплые полы

Подводя итоги следует отметить, что лучше подстраховавшись положить и подложку, и утеплитель, чем выбросить деньги впустую и получить малоэффективные, энергоёмкие, не очень теплые полы.

Выбор ламината для ИК теплых полов

Прежде чем начать монтаж системы обогрева пола, надо убедиться, подходит или нет выбранный ламинат для обустройства такого типа подогрева. О правильном выборе может свидетельствовать значок «змейки» на маркировке напольного покрытия. Возле знака обычно стоит цифровое обозначение предела температуры. К тому же крепление ламината должно осуществляться с помощью замков.

На покрытие, помимо основных нагрузок, действует тепловые, поэтому подбирать необходимо износостойкий материал. По требуемым характеристикам оптимально подойдет ламинат 33 или 34 класса износостойкости. По толщине лучше выбрать ламинат не более 8,5 мм.

Использование панелей не предназначенных для обустройства пола с обогревом может привести к порче покрытия.
