Основные этапы создания конструкции 3 на 3
Общие параметры строительства являются одинаковыми, поэтому можно выделить следующие основные элементы и пункты порядовки:
Первый ряд должен быть создан особенно точно и правильно, поскольку от него зависит общий результат всей проведенной работы. Если он будет сделан неправильно, то можно ожидать недолгого срока службы всей конструкции или низкой надежности отопительной системы. Количество кирпичей, которые будут использоваться в этом ряду, полностью зависит от заранее выбранного размера и особенностей печи.
На первый ряд в нужном месте устанавливается дверца поддувала, причем она должна быть смонтирована грамотно и надежно
Важно, чтобы во время использования печки дверца закрывалась наглухо и герметично. Далее кладка в соответствии с порядовкой предполагает создание второго ряда конструкции, который полностью повторяет первый
При этом важно постоянно пользоваться уровнем и отвесом, особенно в углах сооружения, чтобы не допустить перекосов или иных ошибок.
Третий ряд при создании должен формироваться при регулярном изучении тех данных, которые содержатся в порядовке. Не допускаются отклонения или нововведения, поскольку это может привести к плачевным результатам. Третий ряд должен учитывать поддувало, причем кирпичи, которые будут примыкать к нему, должны быть стесаны с обеих сторон. Также важно убедиться, чтобы высота полученного ряда была равна высоте используемой в будущем дверцы.
Четвертый ряд из кирпича должен укладываться только с левой стороны печи. Первоначально нужно установить дверь, которая открывает зольник, причем этот элемент должен иметься в конструкции в обязательном порядке, поскольку без него нормального функционирования устройства не получится. Далее кладка ряда должна продолжаться по порядовке, при этом необходимо перекрыть поддувальную дверцу во время процесса. Далее в месте, которое располагается над зольником, нужно сформировать квадратное отверстие, сделать это можно с помощью складывания кирпичей.
В пятом ряду кладки важно предусмотреть сужение специального отверстия, предназначенного для зольника. Все остальные этапы работы очень похожи на процесс создания четвертого ряда.
Шестой ряд печи нужно создавать с применением огнеупорного кирпича. На схеме определить этот момент очень легко, поскольку в местах, где должен быть этот строительный материал, имеется соответствующая штриховка. Поэтому никаких проблем с неправильно выбранным кирпичом возникнуть не должно. В месте, где будет располагаться колосниковая решетка, важно скалывать кирпичи, поскольку в этом случае получится эффективная отопительная конструкция, в которую можно будет легко и без проблем укладывать на решетку используемое топливо при обогреве помещений. Опорой для самой решетки должен выступать пятый ряд печи.
Между колосниковой решеткой и шестым рядом должен оставаться специальный зазор, размер которого должен быть равен примерно 12 мм. Он заполняется сыпучими материалами, в качестве которых обычно выступает песок. Зазор обеспечивает создание компенсации при расширении металлической решетки под действием высоких температур.
Канал в печке, созданный ранее, должен перекрыться, что приводит к образованию трех новых каналов. На этом же этапе кладка предполагает установку топочной дверцы, для которой опорой выступает шестой ряд.
Последующие два ряда – восьмой и девятый, создаются таким же образом, что и предыдущий. Высота девятого ряда должна быть равна высоте топочной дверцы. Кирпичи, закрывающие перегородку топочной, должны быть стесаны с обеих сторон. В этом случае газы будут легко переходить из топки в каналы.
Десятый ряд должен создаваться из огнеупорного кирпича. Все элементы должны располагаться вертикально, причем именно здесь важно много внимания уделить измерению, поскольку необходимо добиться идеальной ровности ряда. На него может укладываться варочная панель, если предполагается создание такой печки, которая будет не только средством для обогрева, но и для приготовления пищи. Здесь же должна перекрываться топочная дверь, после чего остается лишь 2 канала с квадратным сечением.
Принципы безопасности
Печное отопление должно отвечать определённым принципам безопасности. Их игнорирование может привести к крайне неприятным последствиям.
Одно из основных требований заключается в том, что между печью и горючими материалами (обычно это обшивка стен) минимальное расстояние – 30-40 см. Семейные парилки обычно не отличаются большими размерами, поэтому печь для бани не должна съедать пространство.
Для сокращения минимальной дистанции делают термоизоляционную прокладку. Например, из базальтовой ваты и стального листа. Или из кирпича. В этом случае допускается вдвое меньшее расстояние между отопительной конструкцией и стенами.
В защите нуждается и пол. Перед топкой рекомендуется настил металлического листа. Его монтаж делает искрение и выпадение остатков топлива из камеры безопасным.
Рисунок 4. Защитный металлический лист
Нужно помнить и о стыках между потолком/кровлей и дымоходом. Зазор между элементами тоже изолируют жаростойким материалом. Швы затем декорируют с помощью специальных – покупных или самодельных – накладок.
Плюсы и минусы
Будучи прогрессом для своего времени, кирпичные печи для бани, разумеется, обладали существенными плюсами, но это не значит, что они были полностью лишены недостатков.
В числе последних – выкрашивание раствора. Это неизбежность, которая лечится только расшивкой и заполнением швов новым раствором. Владельцу нужно постоянно следить за состоянием своей печки.
Умелый неспешный розжиг избавит от трещин на дымоходе, которые являются следствием резких перепадов температур в зимнее время.
Другой заботой для владельца будет отслеживание количества сажи в дымоходе. Но подобных обязанностей не избежать и владельцу железной печурки. С одним «но»: у железных дымооборота практически не бывает, а если есть, то чисто номинальный. А кирпичные часто делают с тем или иными формами дымооборота. И его тоже надо чистить. Для этого предусматриваются специальные прочистные дверцы.
Впрочем главным недостатком большинство все же считает не перечисленное, а тот промежуток времени, который проходит между началом растопки и началом банных процедур. Ведь 4-5 часов – это среднее время, необходимое для приготовления бани. Так что для приезжающих на день это может быть и не вариант.
Расход дров тоже стоит принимать в расчет. Зимой на одну протопку придется потратить десятка четыре дров, летом – три. Некоторые клиенты предпочитают выбирать электрические печи, чтобы не заниматься расчетом и покупкой топлива.
Кстати! На всякий случай напоминаем, что свежепостроенную печку надо сначала просушить – это делается неоднократными топками малым количеством дров. То есть сразу новую печь в полную силу не топят – она испортится от этого, пойдет трещинами. Сначала из всего массива выгоняют влагу.
Что же касается достоинств, то они очевидны: комфортная атмосфера русской бани – это невысокая температура (градусов 60) и высокая влажность, создаваемая паром, полученным с перегретых камней закрытой каменки. Банные печи из кирпича лучше всех справляются с задачей поддержания нужной температуры внутри и снаружи печки.
Устройство печи для дачи и ее особенности
Основными элементами любой кирпичной печи для дачи являются:
- Фундамент. Для любой печи необходимо строить отдельное основание, не связанное с основным фундаментом дома.
Фундамент строится отдельно
- Корпус печи. Состоит из топочной камеры и дымохода. Если схема печи предполагает дополнительные элементы, то могут входить варочная поверхность, духовой шкаф, водогрейный бак.
- Топочная камера. Размеры топки зависят от площади помещения и необходимой мощности. Если печь планируется топить дровами, то высота топки должна быть не менее 40 см. Толщина топки должна быть не менее1/2 кирпича. Топка может выкладывать из шамотного (жаростойкого) кирпича либо приобретаться в уже готовом виде их чугуна.
- Зольник (зольная камера). Этот элемент печи предназначен для сбора продуктов в процессе сгорания топлива. Также через зольник происходит забор кислорода, необходимо для процесса горения.
Зольник
Зольник располагается ниже топочной камеры и всегда снабжен металлической дверцей, через которую происходит чистка. Между зольником и топочной камерой прокладывается колосниковая решетка. Стандартно зольная камера выполняется высотой в 3 кирпича.
-
- Дымоход. Основной элемент печи, через который отводятся продукты сгорания топлива. Дымоход может быть выполнен из кирпича либо сложен из стальных труб. На функциональность и эффективность это никак не влияет. Дымоход выводится от печи либо напрямую через кровлю, либо через стену на улицу. При возведении дымохода нужно избегать множества ответвлений и горизонтальных участков, так как это негативно сказывается на тяге и может снизить эффективность обогрева помещения.
Банная печь: особенности кладки
Чертежи банных печей из кирпича обычно составляются для конкретных случаев. Размеры таких печей напрямую зависят от размеров помещения, в котором будут установлены.
1 — кирпичная печь на отдельном фундаменте,2 — топливник, 3 — котел с водой, 4 — засыпка из валунов (каменка), 5 — задвижка, 6 — дверка для поддачи, 7 — полки, 8 — протекающий деревянный пол (дощатый, бревенчатый) по водозащищенным балкам.
При выборе проекта необходимо учитывать некоторые особенности в устройстве банных печей:
- Топливник в банной печи обязательно нужен большого размера. Дверца поддувала и оно само должны быть большими, чтобы обеспечить хороший приток воздуха в топливник.
- Колосники нужно укладывать вдоль канала поддувала, для лучшей тяги. Но из-за проблематичности приобретения длинных колосников, чаще всего приходится покупать небольшие колосники и укладывать поперек.
- Если легко воспламеняющиеся конструкции в помещении бани не защищены огнеупорными материалами, расстояние от них до печи должно быть больше 30 см.
- Если каменка располагается над топкой, высота последнего должна быть минимум 55 см. Это нужно для лучшего нагревания камней.
- Перед кладкой кирпичной банной печи на раствор, лучше выложить сначала ряды насухо. И только после их выравнивания, использовать смесь для кладки.
- Горизонтальность и вертикальность кладки можно проверять при помощи уровня. Если обнаружатся минимальные отклонения в кладке, их нужно исправить.
- Все дверцы должны быть качественно закреплены. Для этого при установке используется стальная проволока, которая крепится в специально проделанные углубления в кирпичах.
- В месте, где труба дымохода проходит через потолок или стену, должна быть изоляция из огнеупорного материала.
- При замешивании смеси для кладки используются только качественная глина и мелкий песок.
Русская печь в стильном интерьере
Сегодня при строительстве широко используют отделочные материалы последних лет: фактурные обои, подвесные потолки, ламинат. Классическая печка на таком фоне выглядит чужеродным объектом и режет глаз. Рассмотрим, можно ли совместить проверенный отопительный агрегат с художественными решениями последнего времени.
Русский
Традиционный стиль «а-ля рус» предполагает гипертрофированный набор культурных штампов, привычно ассоциирующихся с русской деревней. Если бюджет позволяет, внешние стены печки облицовывают изразцами «под хохлому». Более дешевый вариант дизайна – аккуратно раскрасить поверхность в белый цвет и подвесить пучки сушеных трав, обереги, народные игрушки.
Кантри
Стилистика «кантри», то есть деревенский дизайн, отличается функциональностью в сочетании с элементами из природных материалов. Чтобы создать подобное решение, хорошим приемом станет отделка лицевой поверхности печи колотым натуральным камнем. Дополнят облик такие стилевые элементы, как укладка поленьев на декоративно выполненной полке, подставки для печной утвари из кованого металла.
Прованс
Под образом «прованс» обычно понимают соединение современной европейской отделки с элементами деревенского стиля.
Русская печь в стиле «прованс»
Для домашней печки таким может оказаться отделка разукрашенными глазурью изразцами, сочетающаяся с новомодным керамогранитом или дизайнерским точечным освещением.
Хай-тек
Стилистика хай-тека ассоциируется скорее с интерьерами космического корабля или межпланетной станции, поэтому выполнить архаичную деревенскую печь в этом дизайне представляется нереальным. Однако существует и такая возможность, нужно лишь приложить немного фантазии.
Поверхность печи снаружи можно дополнить навесными панелями из металла. Лучше и практичнее других окажется алюминий с анодированным покрытием. Такая отделка никак не скажется на рабочих характеристиках очага, ведь металл отлично проводит тепло.
Минимализм
Можно построить русскую печь, разместив ее в пространстве комнаты так, что она окажется спрятанной за деталями интерьера. Стенка мебели со стойкой зрительно разделит общий объем комнаты на две функциональные зоны, а за панелями можно замаскировать очаг.
Грамотно построенная по всем правилам и нормативам кирпичная русская печь прослужит несколько десятков лет. Заочно изучить мастерство печника не удастся, это искусство приходит с годами практики. Лучший совет здесь: начните с самых простых уличных очагов и шаг за шагом пробуйте на опыте полученные знания.
Устройство кирпичного теплогенератора своими руками –подготовительные работы
Самостоятельное сооружение кирпичной печи должно проводиться с использованием чертежей и порядовок.
На схемах печей для изображения печных приборов и материалов используются условные обозначения. Например, простой кирпич показан штриховкой, огнеупорный – клеткой.
Важным этапом является определение точного места расположения печи в помещении. Для этого осуществляют ряд мероприятий:
- На месте, на котором запланировано устройство кирпичного теплогенератора, насухо выкладывают первый ряд кирпичей.
- На него укладывают нижний ряд кирпичей дымовой трубы. Отвес опускают на углы трубы и определяют расстояние между трубой и стропилами и балками перекрытия. Оно должно быть не менее 120 мм для изготовления противопожарной разделки на трубе.
- Следующий шаг – измерение расстояний между диагоналями. Равенство диагоналей означает то, что углы печи получились прямыми. Допустимая погрешность – не более 5 мм.
Важным моментом в подготовке к сооружению печи из кирпича своими руками является устройство надёжного основания для неё.
Правила изготовления основания для кирпичных теплогенераторов:
- Без отдельного фундамента устанавливают печи, масса которых не более 0,75 т. Это могут быть маленькие установки, для изготовления которых требуется не более 200 кирпичей. Основанием такой конструкции может служить асбестовый лист, уложенный на глиняном растворе. Сверху его накрывают кровельным железом.
- Однако большинство кирпичных печей требуют изготовления фундамента, отдельного от фундамента дома. Для коренных труб также изготавливается отдельный фундамент – его глубина колеблется в пределах 0,5-1,0 м и зависит от плотности грунта.
Разновидности печных конструкций
Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.
По своему назначению, печи делятся на следующие виды:
- отопительные;
- варочные;
- многофункциональные;
- комбинированные.
Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.
В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:
- топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
- зольника, где собирается пепел;
- дымохода.
В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.
В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.
Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.
По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.
Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.
Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.
Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.
Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.
Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.
Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).
- Отопительно-варочная печь относится уже к многофункциональным конструкциям.
Это более сложный в реализации проект, так как он состоит из:
- топочной камеры;
- дымохода;
- зольника;
- варочной поверхности;
- духового шкафа.
Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.
В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.
Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.
Печь с сушильной камерой
Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.
Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.
Элементы печи
Когда у человека имеются нужные навыки, он с лёгкостью сможет самостоятельно возвести кирпичную печь. Для этого необходимо понимать, из каких элементов состоит изделие. В кирпичной конструкции можно отметить:
- Фундаментную основу;
- Защитный материал от попадания влаги;
- Шанцы (отверстия, при помощи которых обогревается нижняя часть комнаты);
- Поддувало и дверцу;
- Воздушный канал, при помощи которого обогревается комната по высоте;
- Решётку колосника;
- Топочную часть;
- Перекрышки;
- Распушки;
- Конвекторный канал;
- Задвижки, при помощи которых перекрывается дымоход;
- Отверстие для самого дымохода;
- «Хайло»;
- Задвижки для регуляции направления хода.
Особенности создания печки 3 на 3
Сегодня существует возможность формировать печи совершенно разных размеров и параметров. Поскольку в любом случае должна применяться в процессе порядовка, необходимо точно знать, какими особенностями и параметрами она должна обладать для выбранного варианта. Создать ее самостоятельно на самом деле достаточно сложно, поэтому нередко возникает необходимость обращаться с этим вопросом к специалисту. Однако если знать правильную последовательность всех этапов кладки, можно самостоятельно заняться данным вопросом.
Необходимо первоначально определиться, какими размерами будет обладать печка. Наиболее популярными конструкциями считаются те, которые создаются 3 на 3 кирпича. Однако при необходимости обогревать достаточно большое помещение, может быть выбрана схема 4 на 3, 4 на 5 или иные разновидности кладки.

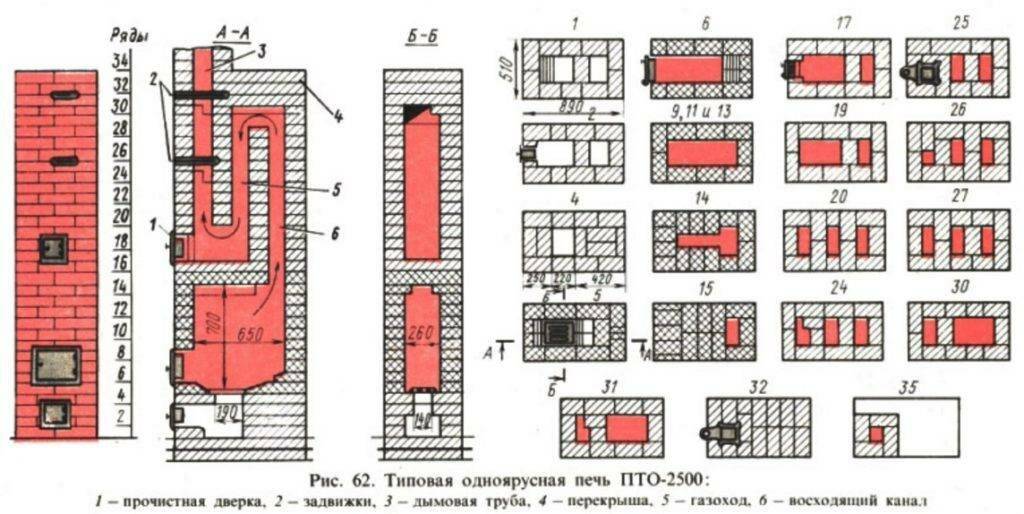

Сама порядовка представляет собой специальную схему, в которой четко указывается, какова последовательность укладки каждого кирпича в конструкции. При использовании качественной и подходящей по всем параметрам порядовки будет получена качественная и безопасная отопительная конструкция. При этом заниматься данными работами может человек, у которого вовсе не имеется какого-либо опыта в создании конструкции 3 на 3 кирпича.
Также к положительным результатам использования качественной и правильной порядовки можно отнести оперативность выполнения всех работ и великолепную эффективность всех затраченных усилий. Как правило, созданием порядовки занимаются строители либо перед непосредственным формированием печи, либо уже в процессе. В специальном документе должно четко и понятно прописываться абсолютно любое действие, а также должны указываться, какие материалы используются в процессе работы.
Обычно порядовки являются понятными схемами, в которых имеются простые и логичные объяснения, поэтому пользоваться ими очень легко. Осуществлять строительство может каждый, независимо от опыта и умений.
Установка печных чугунных и металлических элементов
Все металлические элементы печи, как известно, при нагревании расширяются, поэтому вокруг них должны быть образованы тепловые зазоры, которые создаются с помощью асбестового материала. В некоторых случаях используется асбестовый шнур, в других – из цельного листа этого материала вырезаются полосы нужной ширины и длины. Так, дверца топочной камеры и духовой шкаф обматывают шнуром из асбеста, а под варочную плиту укладываются полосы.
Закрепление металлических дверок в швах кладки происходит с помощью проволочных скруток. На задней стенке металлической рамы дверцы всегда располагаются специальные “ушки”, в которые вставляется проволока, а затем ее концы скручиваются между собой. Проволоку, закрепленную на нижних “ушках”, вмуровывают в швы ряда, на котором устанавливается дверца, а верхние скрутки – между рядами, один из которых будет расположен на одном уровне с верхней частью рамы дверцы, а второй выше ее. Перед закреплением в швах, дверца выставляется по строительному уровню или с помощью отвеса.
Поддувальная и прочистная дверца не требует обмотки асбестовым шнуром, так как не нагреваются до очень высоких температур. Зазоры между ними и кирпичом можно заделать глиняным раствором.
Если для перекрытия топочной дверцы должна использоваться металлическая полоса, то между ней и рамой нужно обязательно сделать прокладку из асбестовой полосы.
Рама дымовой задвижки монтируется тоже на глиняный раствор, но работу эту нужно проводить аккуратно, чтобы раствор не попал в пазы рамы, по которым должна ходить задвижка.
Предварительные работы перед кладкой кирпичной печи
- Приобретенный кирпич нужно тщательно перебрать и отбраковать тот, который имеет существенные трещины и сколы. Если для кладки будет использоваться кирпич, бывший в употреблении, то его нужно очистить от сажи и старого раствора.
- Перед укладкой кирпичей на цементный раствор, всю конструкцию делают насухо, но каждый ряд делают с точным расчетом по схеме. Эта предварительная порядовка нужна всем, кто имеет мало опыта в печных работах. Такой ход работ обезопасит от ошибок при подгонке кирпичей в каждом ряду. Нужны деревянные рейки, определяющие толщину швов и стыков. Как правило, достаточно 5-7 мм. Ту же рейку применяют при укладке с раствором.
- Как только успешно выложена конструкция без раствора, её разбирают, лучше раскладывая каждый ряд отдельно. Маркером на кирпичах можно помечать ряды и место.
- Основная кладка делается также насухо, а после подгонки элементов и с раствором.
- Подготовленный красный кирпич замачивается в воде, как минимум на 12-14 часов. Шамотный же нужно перед использованием только ополоснуть водой для того, чтобы удалить пыль.
