Печь-грубка: устройство, подготовка материалов, кирпичная кладка устройства

Разновидности

Существует две основные разновидности грубок:

  1. С отопительным щитком, который встроен в тело печи

Визуально, подобная конструкция неотличима от классической варочной версии. Эта версия весьма компактна, отличается минимальной материалоёмкостью, незначительным весом.

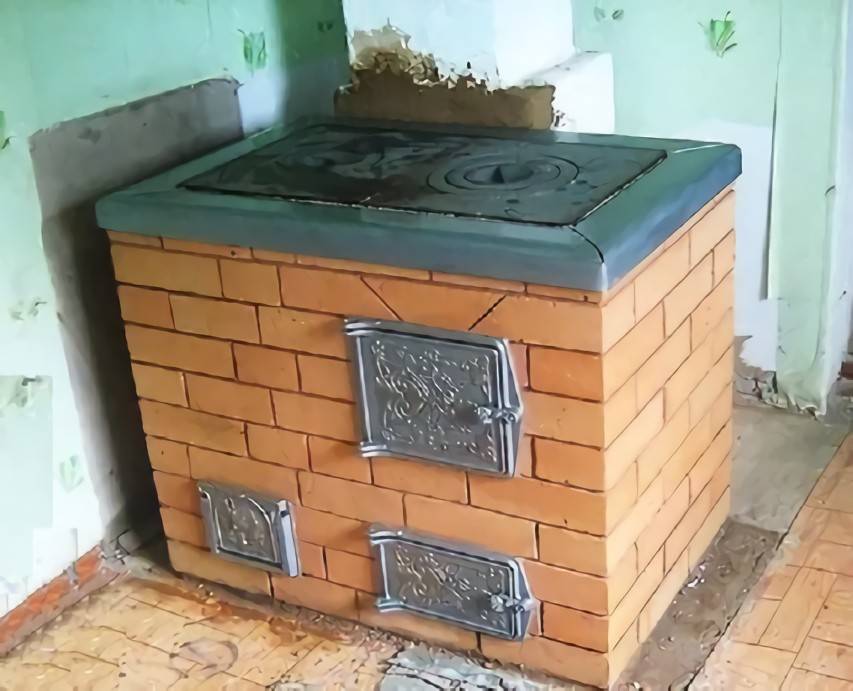

Печь грубка со встроенным отопительным щитком

Для возведения такой мини-печи необходимо выполнить минимум дополнительных работ строительного характера. Но максимальная тепловая мощность конструкции не превышает 12 кВт (и то, чисто теоретически).

Поэтому основным местом использования, для данных вариантов, являются дачи с сезонной эксплуатацией, с редкими их зимними посещениями. Иногда ставятся в охотничьих домиках, иных строениях аналогичного характера.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Один из главных плюсов подобных печей – возможность кладки на имеющийся пол. Без предварительного обустройства фундамента (но только при условии, что несущая способность последнего ≥500 кгс/м2).

  1. С пристроенным отопительным щитком

Этот вариант гораздо тяжелее и более сложен в конструктивном плане. Но при этом может устанавливаться на упрощённых конструкциях фундаментов. Тепловая мощность подобных устройств существенно выше. При использовании дров в качестве топлива, груба с пристенным щитком может выдать до 18 кВт. На угле – до 22 кВт.

Печь груба с пристроенным отопительным щитком

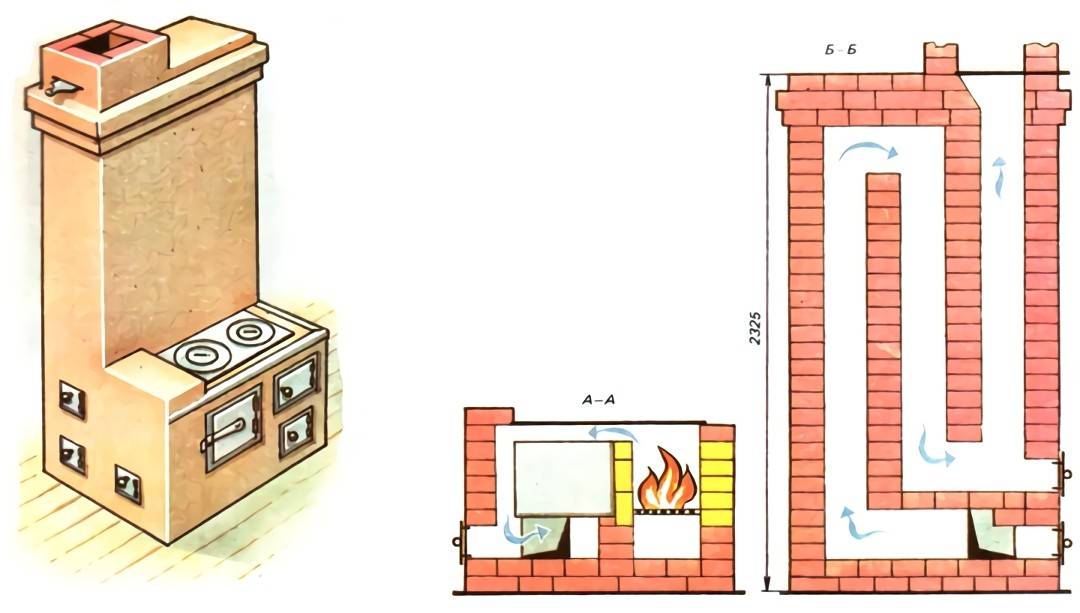

Вариант схемы перемещения дымовых газов приведен на рисунке ниже (они напоминают решения, которые реализованы в голландке).

Схема варианта дымотока в печи груба

Обращаем внимание на то, что возводить грубу с числом оборотов, превышающим три, нецелесообразно. С единым циклом такие печи дешевле и значительно проще в техническом плане

При выполнении пристройки отопительного щитка следует уделить повышенное внимание печной трубе. Её возведение имеет массу специфических особенностей, рассмотренных в этой статье

Выполнение кладки кирпичной печи

Для того чтобы кладка получилась ровной по углам печи, с внешних сторон натягиваются вертикальные шнуры-отвесы, которые крепятся к потолку и полу.

Если же печь мастером возводится впервые, вместо шнуров лучше всего установить бруски опалубки от потолка до пола. Их выставляют по строительному уровню и надежно закрепляют в выверенном положении.

Далее, можно переходить к кладке остальных рядов. Ее аккуратность будет зависеть от умения правильно нанести и распределить раствор, уложить кирпич и соблюсти размер зазора между кирпичами. На этом этапе с использованием мастерка или шпателя на первый выложенный ряд наносится раствор слоем в 9-10 мм. Сверху него укладывается угловой кирпич. Затем на торцевую сторону второго кирпича наносится раствор и также разравнивается. Второй кирпич укладывается на подготовленное для него место, прижимается, а при необходимости пристукивается молотком. Выступивший между рядов раствор подбирается мастерком. При этом желательно аккуратно очищать кирпичи сразу, чтобы раствор не успел схватиться.

Если нет уверенности в том, что швы получатся одинаковыми, можно воспользоваться пластиковыми или деревянными рейками-калибраторами, имеющими толщину, равную необходимой толщине шва. Такие калибровочные приспособления укладываются на готовый ряд, перед монтажом следующего. Подобных реек нужно подготовить столько, чтобы их хватило на три ряда

Выложив эти ряды, из самого нижнего шва рейки вытаскиваются и перекладываются на самый верхний – и так до самого верха возводимой конструкции.

Если на стены печи не будет наноситься отделочный материал, то швы аккуратно обрабатываются специальным инструментом, называемым “расшивка”.

Очень важно учесть то, что следующий ряд печной кладки должен начинаться только после того, как будет полностью закончен предыдущий. Никаких “лесенок” не допускается.

Горизонтальность каждого ряда обязательно контролируется строительным уровнем.

Чтобы нагретый воздух, циркулируя по внутренним каналам, не встречал препятствий в виде выступившего раствора, и плавно скользил по стенкам от топочной камеры к дымоходной трубе, раствор с внутренних стенок тоже нужно удалить

Этот процесс  может проводиться с помощью кисти из мочала, которой затирают несхватившийся раствор, при необходимости, увлажняя его водой. Подобная затирка производится при завершении кладки каждых 4-5 рядов или же при необходимости установки вертикального перекрытия, которое закроет полость печи.

Если планируется внешняя отделка печи, то для этого используется штукатурный раствор, состоящий из глины, извести и песка в пропорциях 1:1:3. Для жаростойкости в этот состав добавляется 0,2-0,3 части измельченного асбеста. Правда, существующие современные санитарные нормы не приветствуют использование асбеста в жилых помещениях.

Что такое порядовка?

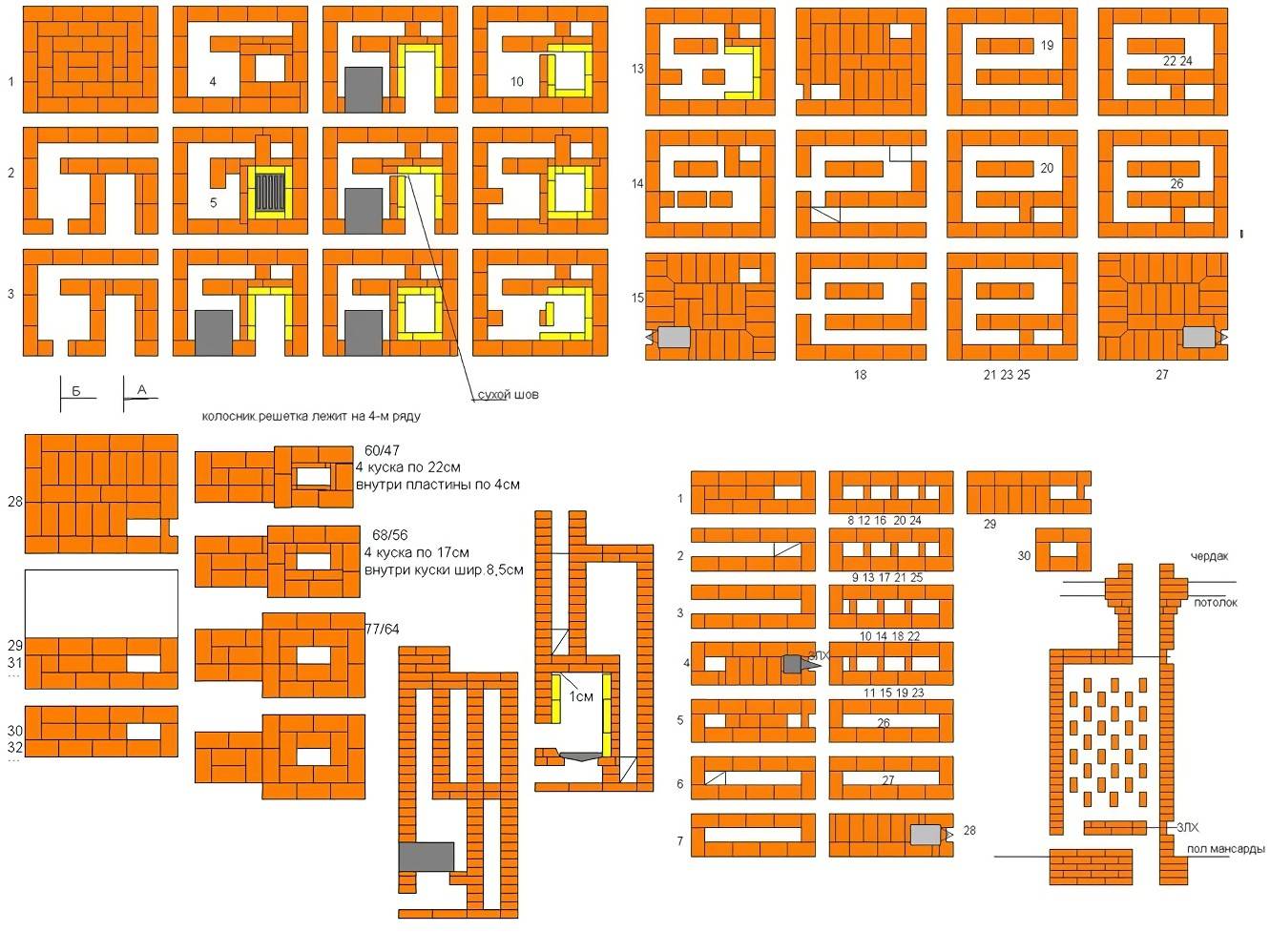

На языке специалистов порядовка означает детальный проект кладки, содержащий сведения о порядке размещения кирпичей в каждом ряду. При выборе подходящей проекта кладки печи необходимо ориентироваться на размеры парного помещения. Если вы решили устанавливать каменку над топкой, то в целях обеспечения их максимального прогрева топливник нужно строить не менее 0,5 м. В парной площадью до 12 м2, где используется водогрейный бак объемом 40 л, каменку следует сооружать размером 0,77 x 0,5 м. Что же касается топливника, то он должен иметь высоту порядка 0,5 м.

Если вам впервые предстоит выполнять кладку печи, то желательно в точности придерживаться готовой схемы. В случае если работы проводятся в помещении нестандартной формы и необходимо внести определенные коррективы, то после изменений обязательно покажите схему опытному печнику.

Общим правилом для любых схем кладки является то, что первым идет нулевой ряд. С его помощью можно вывести фундамент на уровень пола. Для расчета оптимальной высоты будущей конструкции необходимо учитывать следующее: на схеме каждое деление составляет 10 см и соответствует средней высоте кирпича.

Изготовление самодельных «буржуек» горизонтального типа

Самодельная печь буржуйка, как правило, изготавливается на базе отработанного баллона для газа. Печь-буржуйка из газового баллона – это оптимальный вариант отопительного мини-устройства для садовых домиков и небольших бытовых помещений. Существует два варианта самодельной конструкции в зависимости от расположения баллона:

  • вертикальная;
  • горизонтальная.

Красная печь-буржуйка

Печь-буржуйка на кухне При любом способе изготовления «буржуек» длительного горения необходимо позаботиться о своей безопасности и предпринять все противопожарные меры. Для этого мало удалить остатки газа из баллона, необходимо дополнительно изнутри промыть емкость чистой водой. Такие манипуляции обеспечат безопасность использования отработанной тары и полностью очистят баллон изнутри. Рассматривая горизонтальное расположение печки, стоит учитывать, чем будет протапливаться устройство в дальнейшем. Если для жилья необходима печь буржуйка на дровах, то расположив баллон горизонтально, мы получим идеальное устройство для отопления, ничем не уступающее мощным заводским котлам.

Печь-буржуйка в интерьере квартиры

Печь-буржуйка в интерьере лофт

Печь буржуйка в стиле лофт

Помимо этого дровяные печи-буржуйки горизонтального типа могут использоваться не только для отопления комнат, но и для приготовления, разогрева пищи. После очищения и промывки баллона можно приступать к непосредственной работе по созданию печи. Способов производства самодельной «буржуйки» достаточно много, но рекомендуется придерживаться следующего алгоритма действий:

  • Срезка верха тары болгаркой или иным подходящим инструментом.
  • Фиксация (приваривание) арматурных кусков во внутреннем баллоном пространстве.
  • Разметка топочного отсека, прорезка на дне баллона прямоугольного отверстия, выполняющего в дальнейшем функцию входа.
  • Сверление в дне печной заготовки нескольких отверстий с целью удаления излишних скоплений золы.
  • Определить нужную высоту конструкции. С учетом этого отмерить подходящие по длине ножки «буржуйки» и приварить их к днищу.
  • Верх заготовки снабдить дымоходной трубой. Элемент приваривается к заранее прорезанному отверстию.

В том случае когда изготавливается буржуйка с варочной поверхностью, то наверху баллона дополнительно приваривается металлическая рамка, максимально подходящая по размеру. Подобная печь-буржуйка с конфоркой отлично справится с поставленными задачами по обогреву воздуха и приготовлению пищи не только на даче, но и в иных строениях без центрального отопления, например, в складах, гаражах и рабочих подсобках.

Печь буржуйка в минималистском стиле

Мобильная печь буржуйка

Преимущества и недостатки

Печь груба очень удобна для использования на даче. Отапливать помещение такой печью постоянно тоже можно, но при наличии хорошей теплоизоляции дома. Если грубу украсить керамической плиткой, она станет прекрасным дополнением к интерьеру, требуется только желание и фантазия хозяина. У данного агрегата преимуществ гораздо больше, чем недостатков.

Стоит ли заниматься строительством конструкции решить просто, ознакомившись со списком:

Преимущества:

  • Компактность.
  • Возможность применения печи для готовки пищи.
  • Привлекательный внешний вид.
  • Для возведения необязательны дополнительные строительные работы внутри дома.
  • Простота исполнения и эксплуатации.
  • Возможность оснащения печи лежанкой, но только при использовании дров как топлива.
  • Небольшие затраты стройматериалов.

Недостатки:

  • Меньшая теплоэфективность.
  • Использование возможно по сезонам или в маленьких домах.

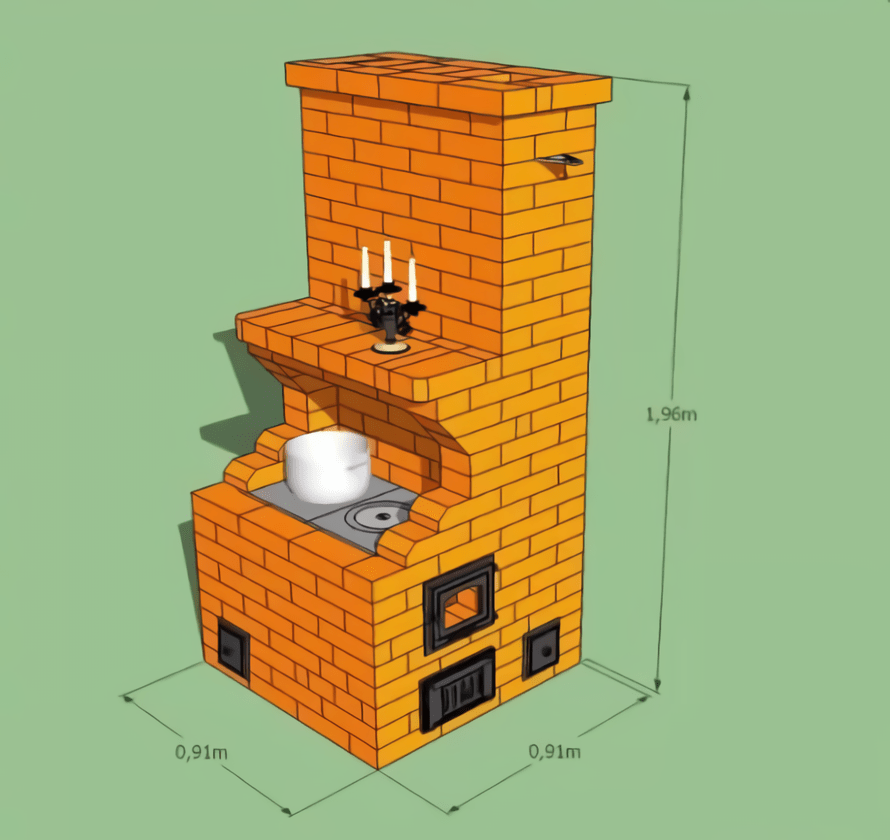

Порядовка грубки 3,5х3,5 кирпича с комментариями

Разберем подробно по рядам грубку размером в основании 3,5 на 3,5 кирпича. Это простенькая печь, но достаточно функциональная. Правильнее эту печь назвать не отопительно-варочной, а печью с отопительным щитком. Печь достаточно теплоемкая и подойдет для небольшой дачи. Размеры и общий вид смотрите ниже:

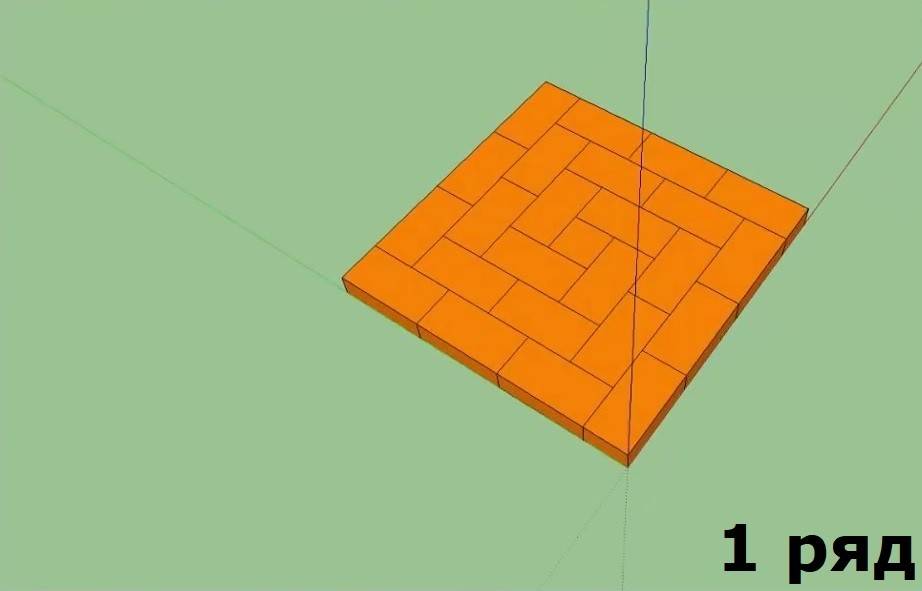

На первом ряду укладываем «сплошняком» 3,5×3,5 кирпича.

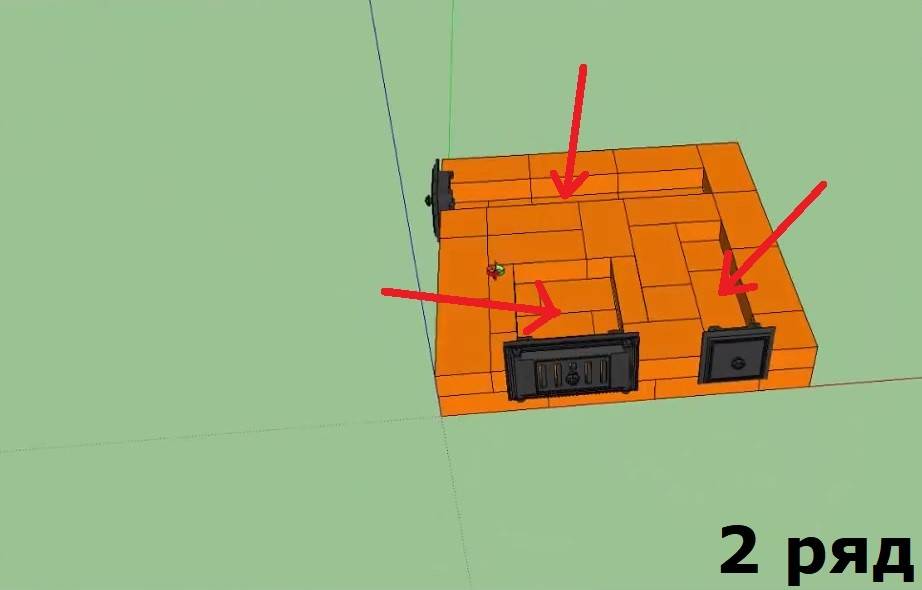

Начинаем формировать каналы.

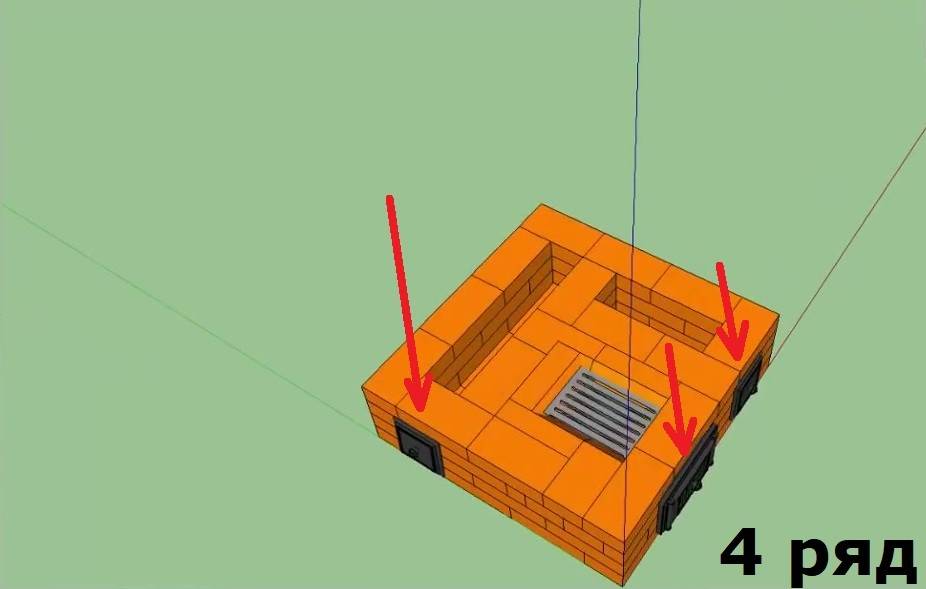

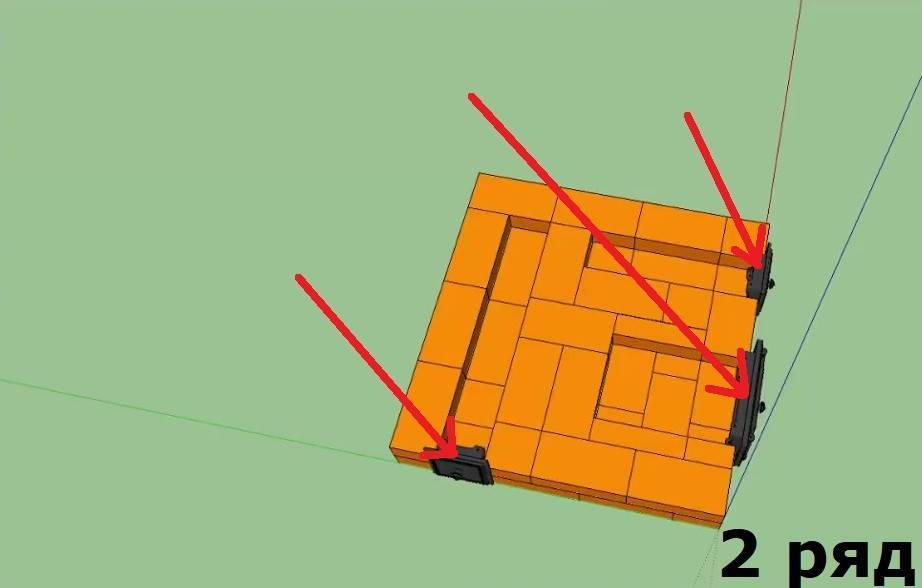

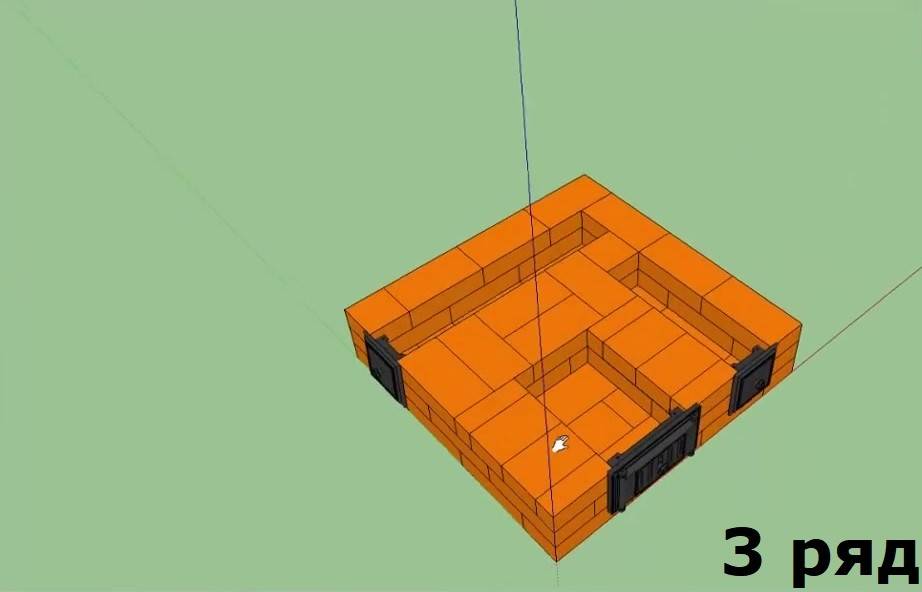

Устанавливаем дверцы: две для прочистки и одну поддувальную.

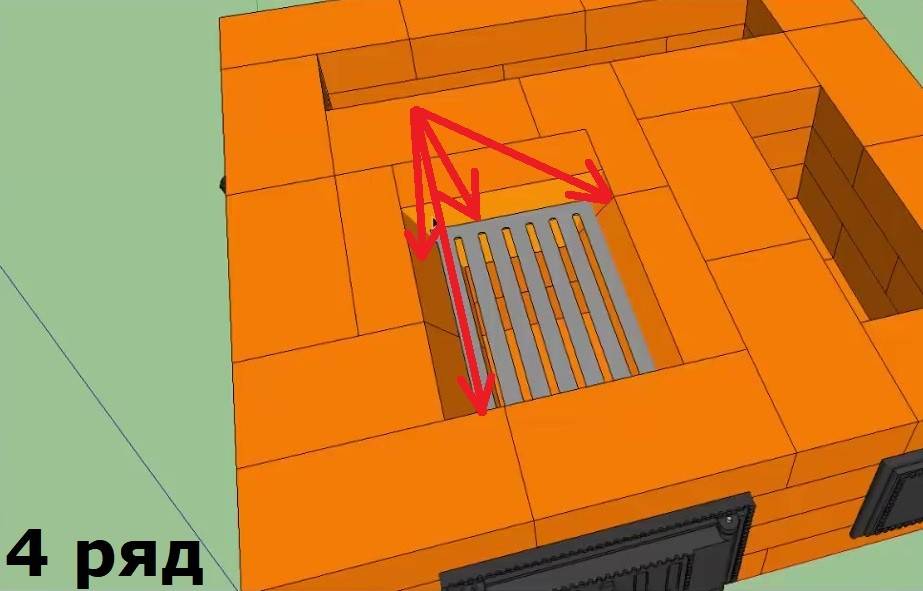

Аналогично второму. Соблюдаем перевязку.

Перекрываем все дверки.

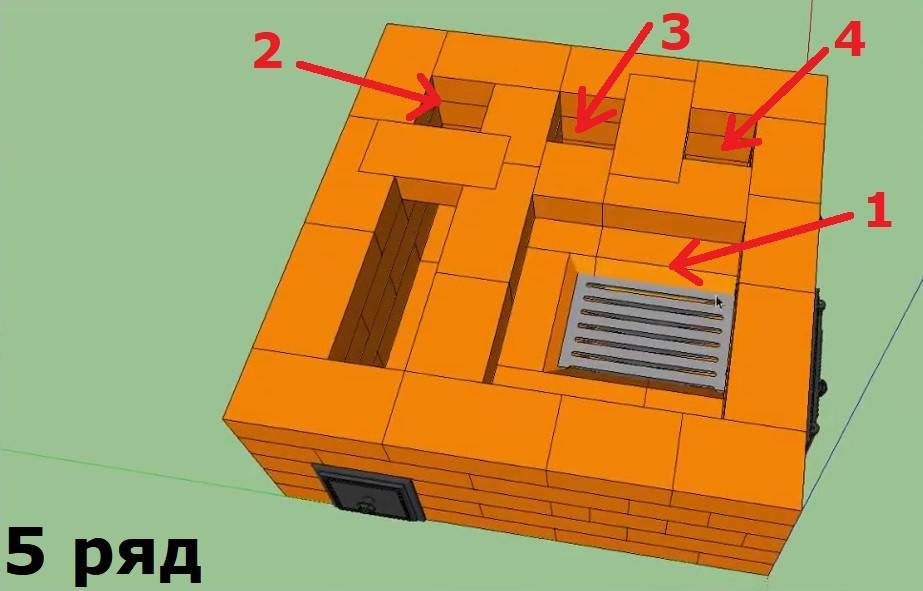

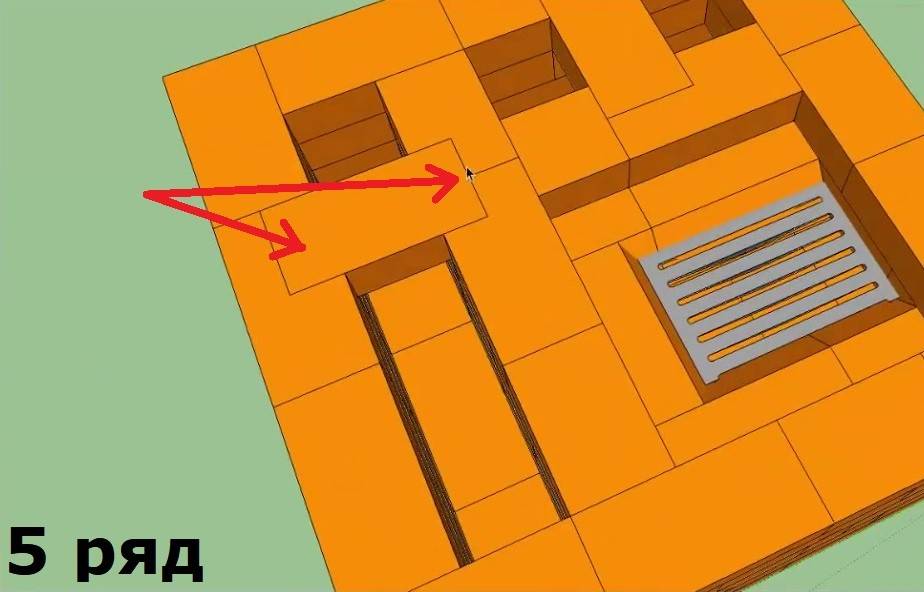

Заготавливаем место под колосниковую решётку, скосы по краям (чтобы угли скатывались, догорали быстрее).

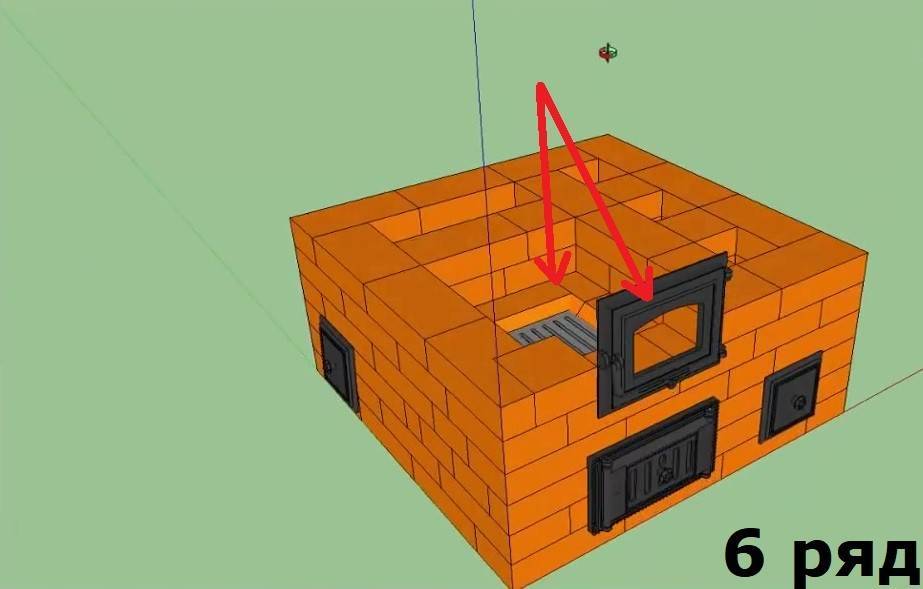

Формируем топку простым красным кирпичом (1), перекрываем выходы: восходящий (2), подъёмный (3), к трубе (4).

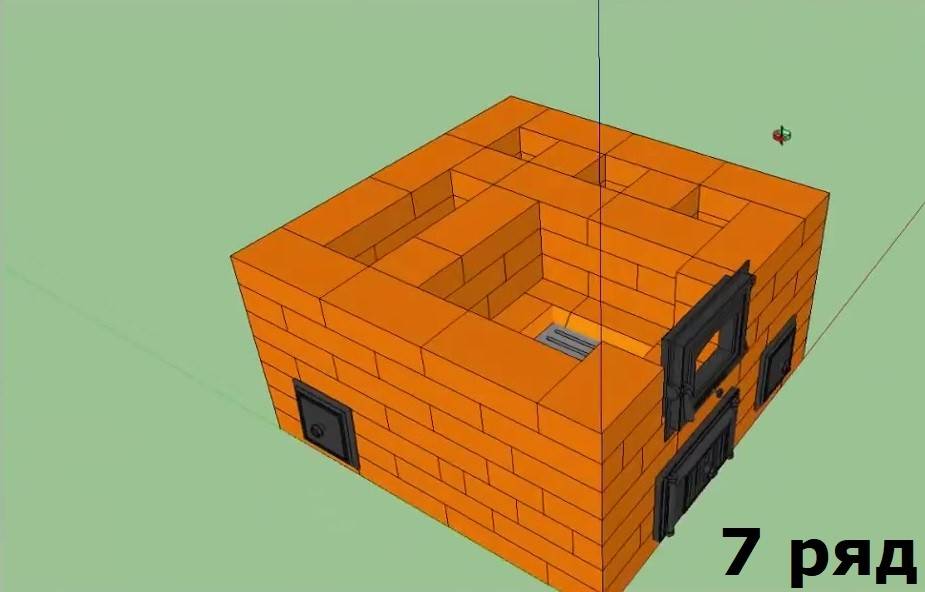

Для установки одного из кирпичей вырезаем отверстия в соседних.

Продолжаем делать топку, ставим в неё дверцу.

Поднимаем выше.

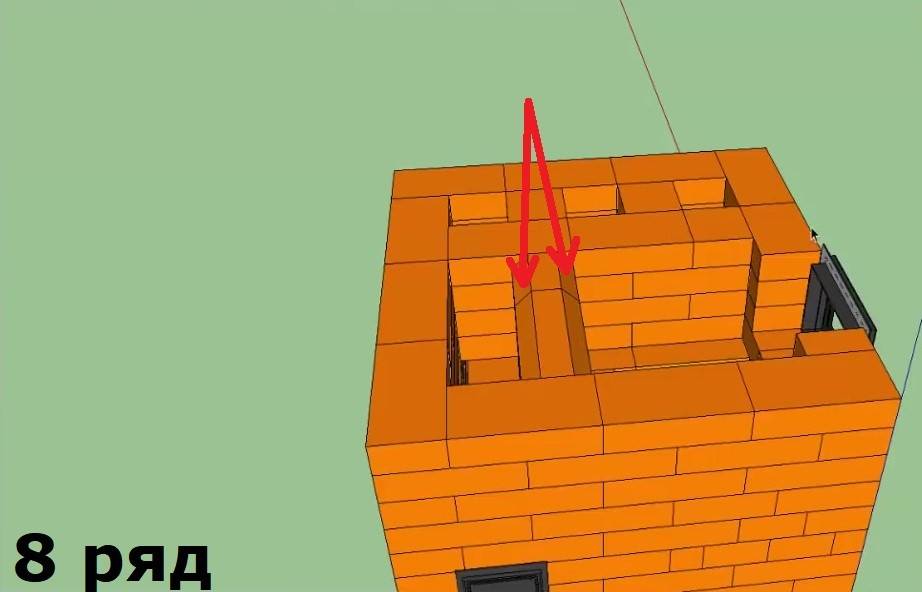

Заканчиваем перегородку. Закруглять сверху — не обязательно, но желательно, т. к. огонь будет проходить беспрепятственно.

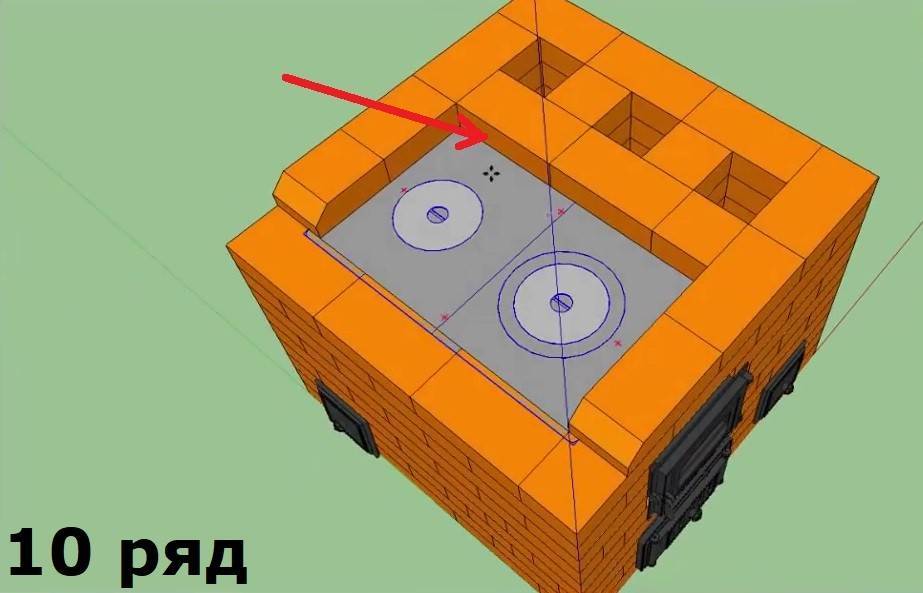

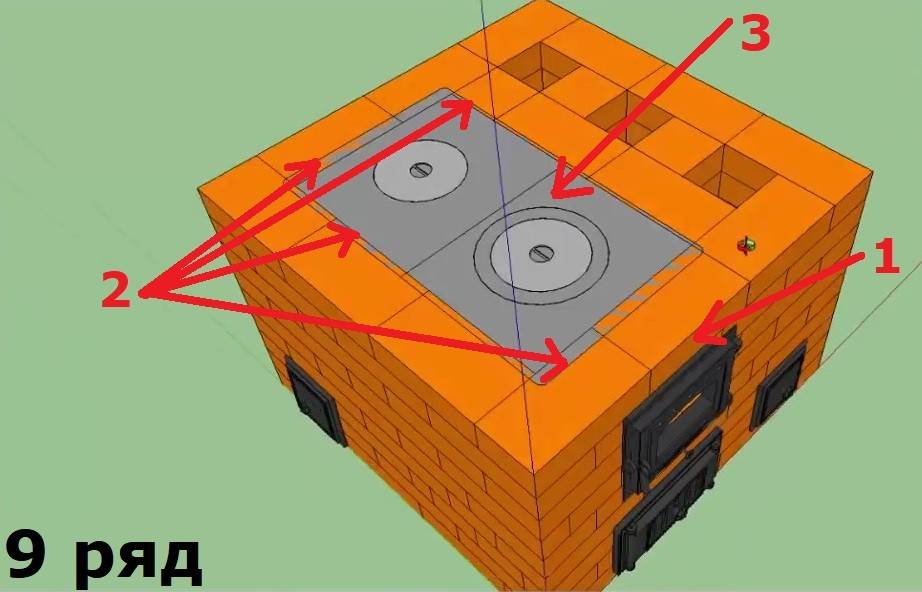

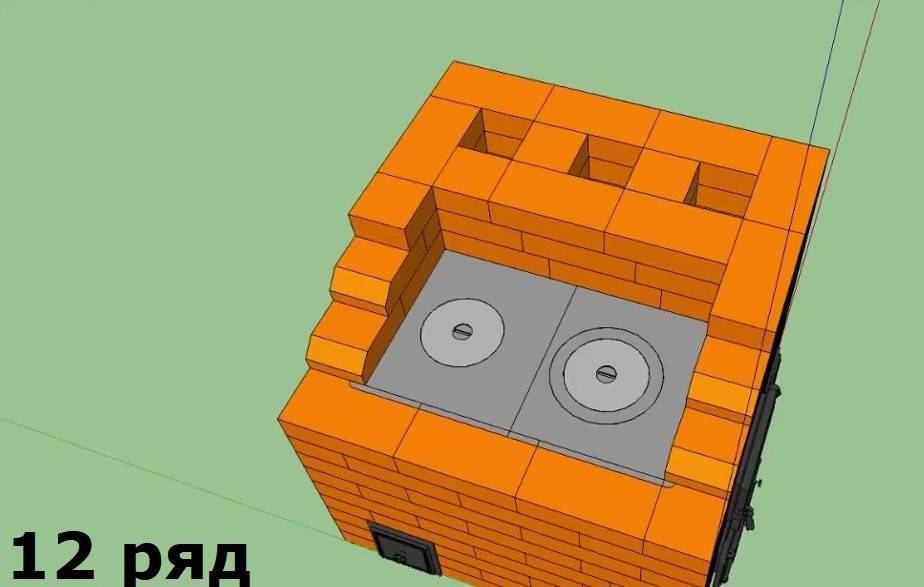

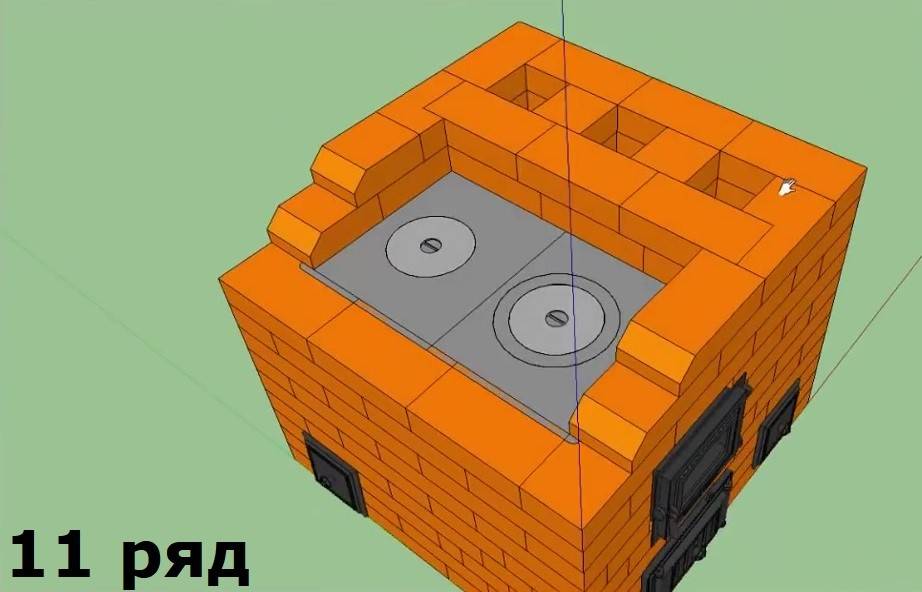

Закрываем топочную дверку (1), поверх кладём чугунную плиту, аккуратно обводим карандашом, вырезаем углубления на 3-4 мм шире её краёв, чтобы не разрушала кладку при расширении во время нагревания (2), устанавливаем плиту (3).

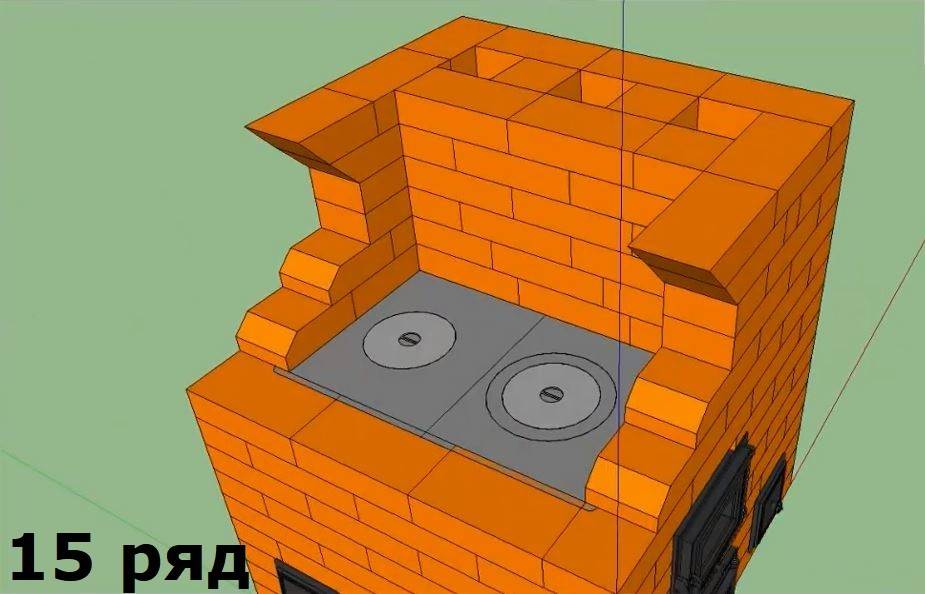

Появляется варочное пространство.

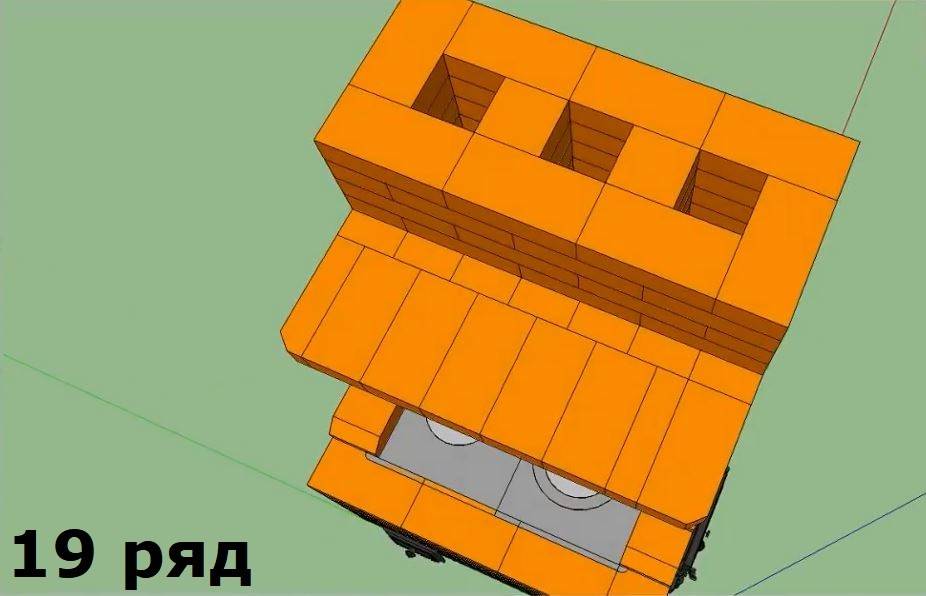

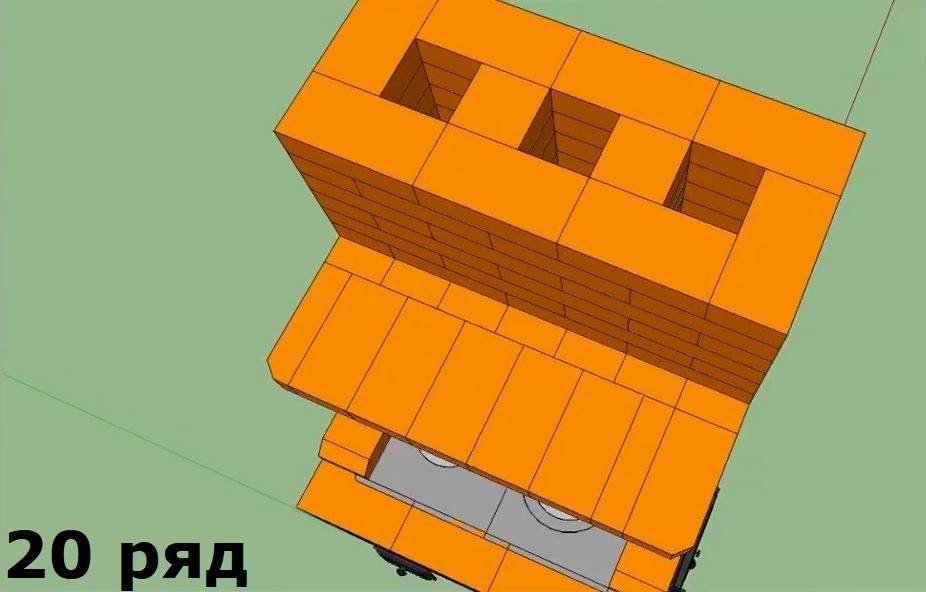

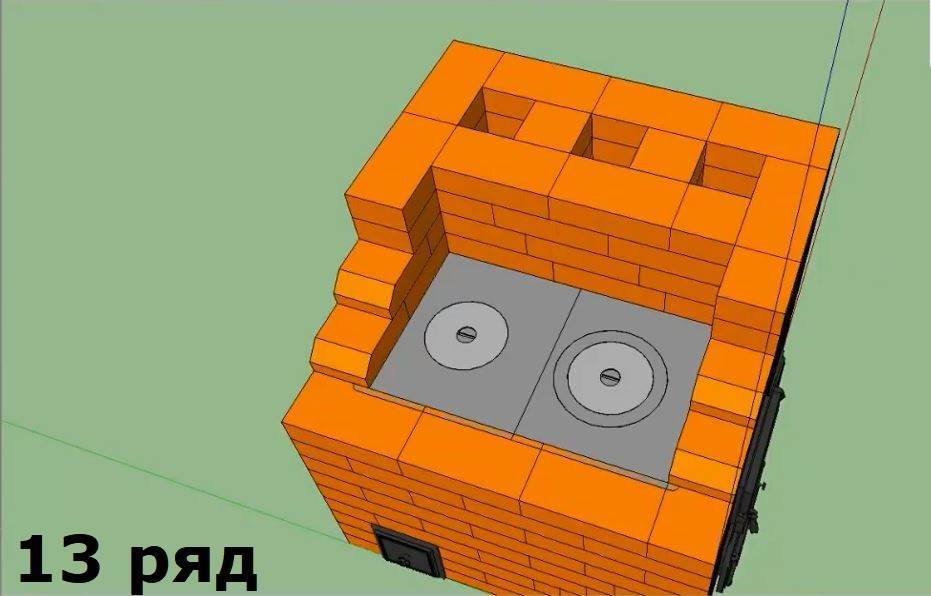

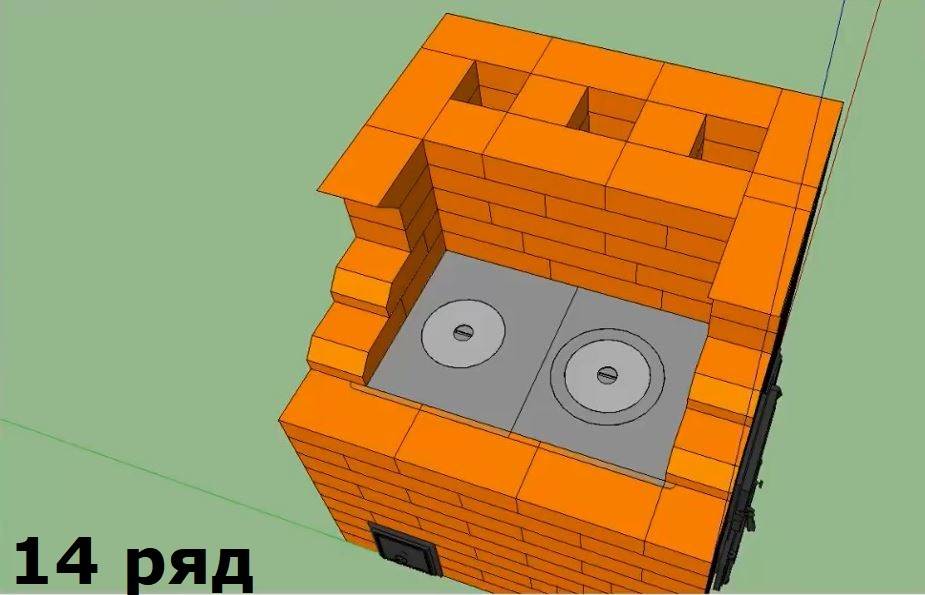

Дальше по аналогии поднимаем каналы.

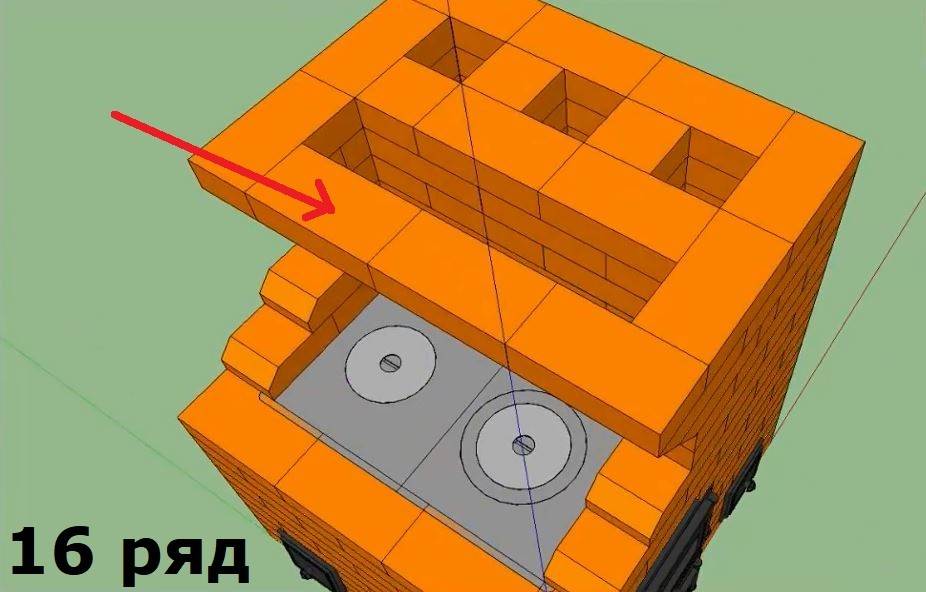

Навешиваем уголок.

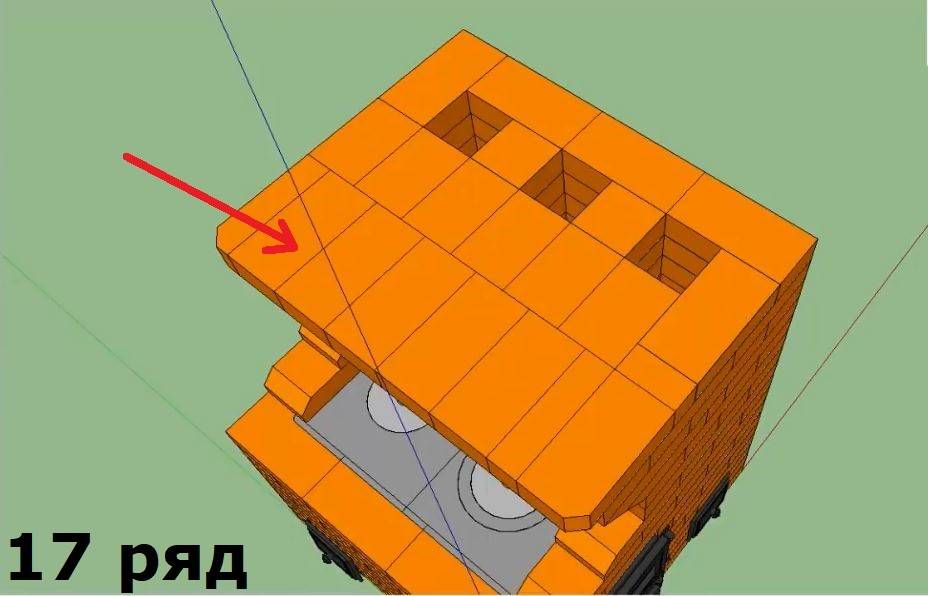

Перекрываем пространство над плитой.

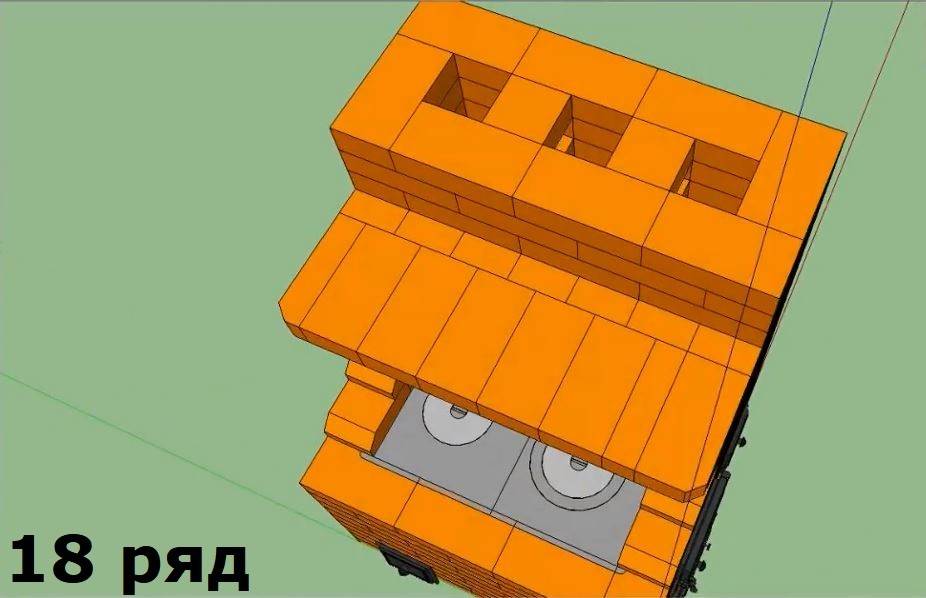

Ширина каналов — 130×130 мм.

Открываем исходящий.

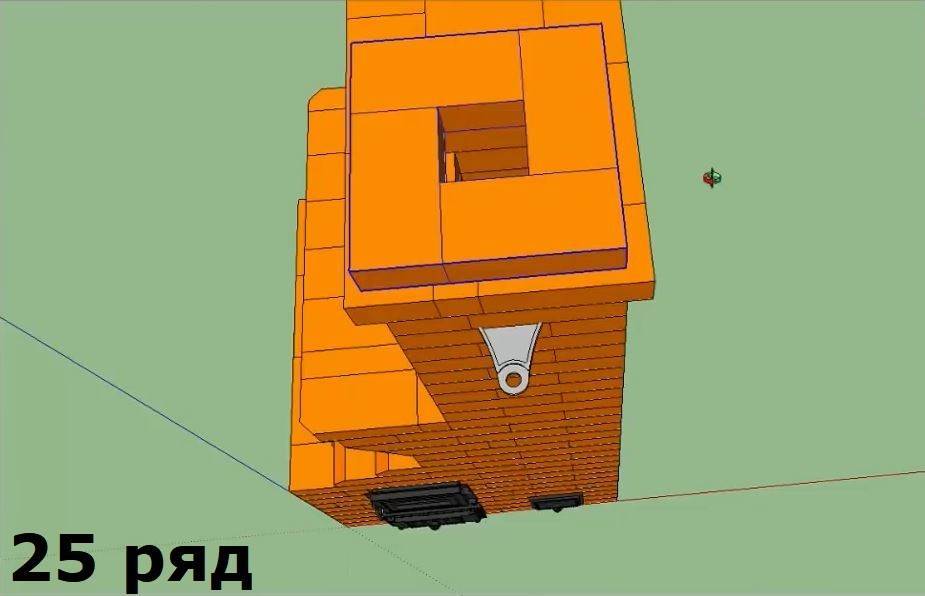

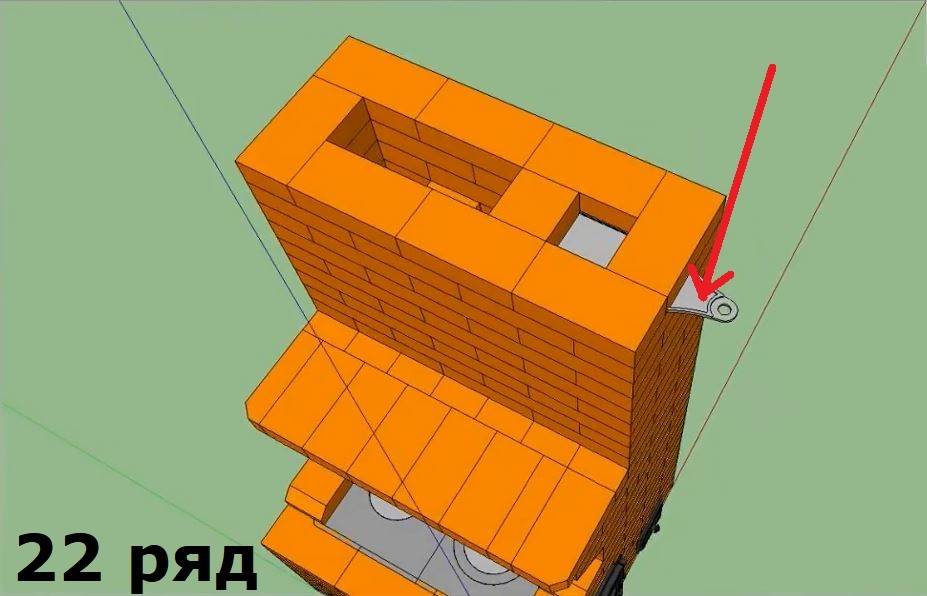

Устанавливаем задвижку.

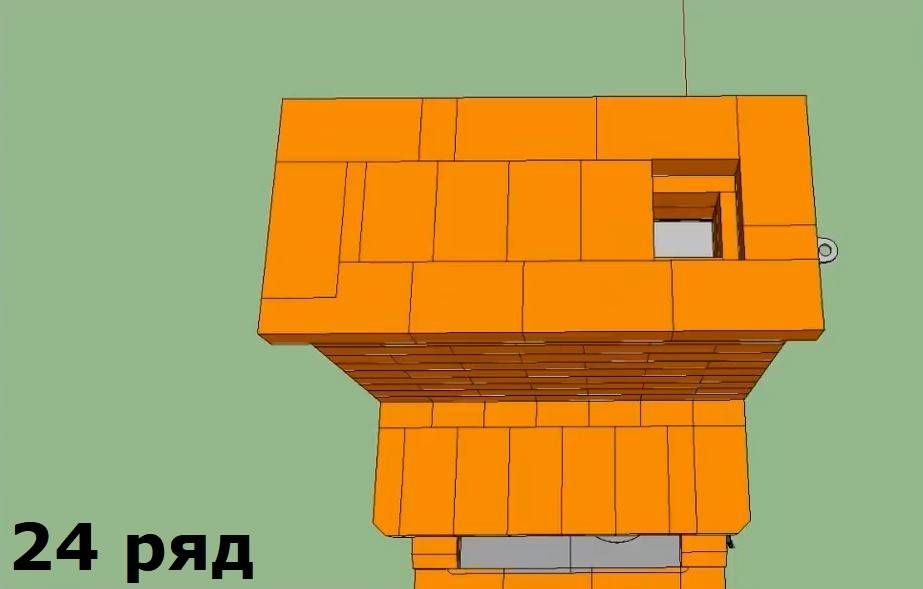

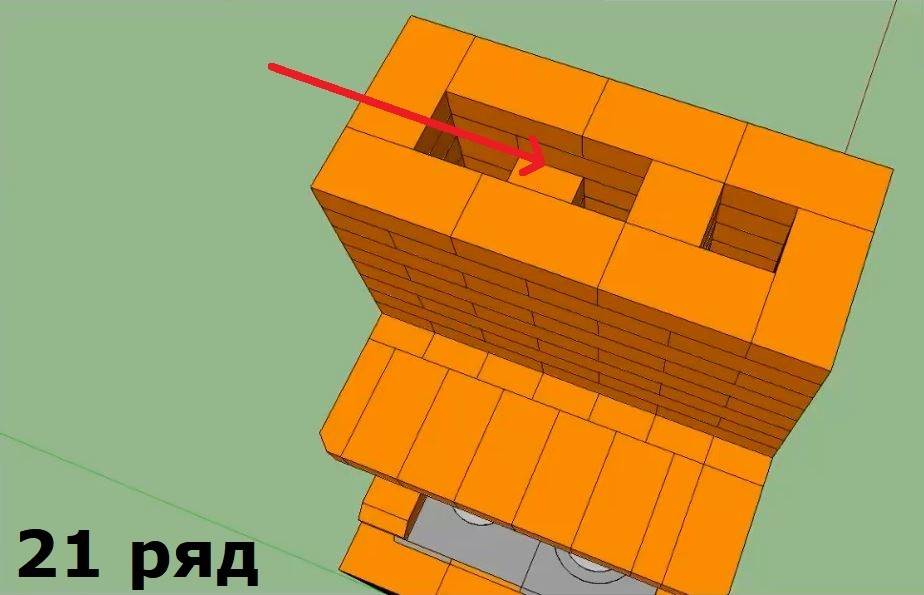

Закрываем 2 канала.

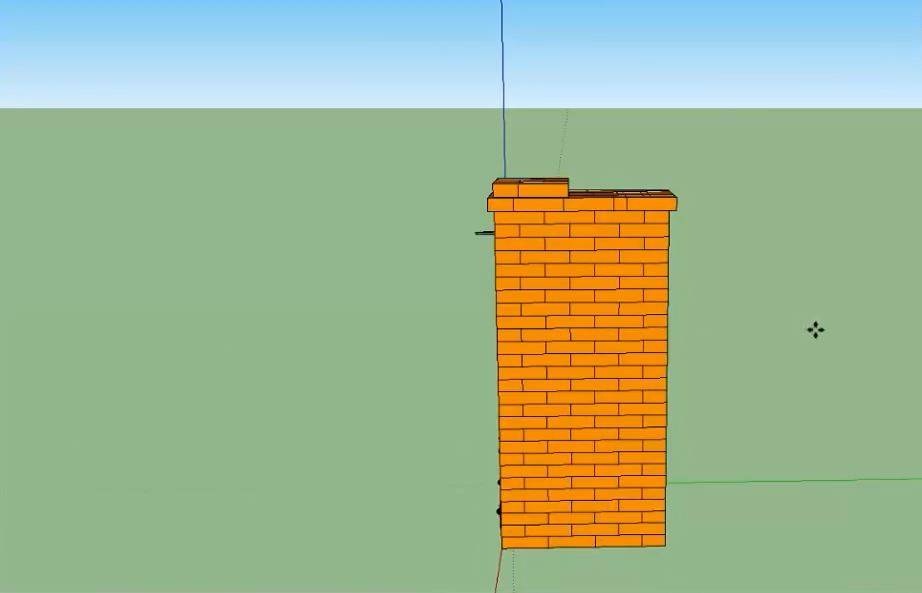

Труба состоит из четырёх блоков.

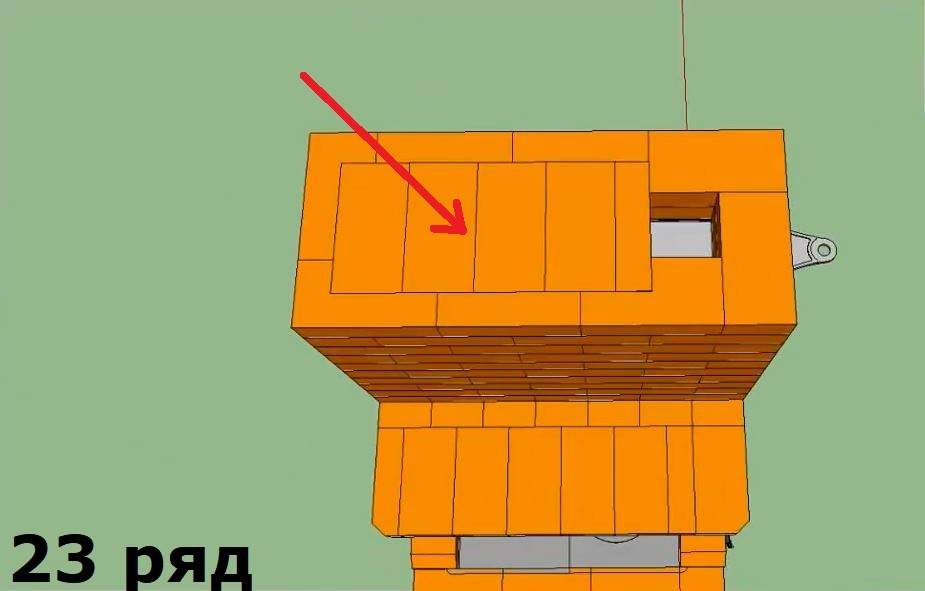

Вид сзади.

Что у нас получилось.

Исправление ошибок

При строительстве печной топки есть несколько распространенных ошибок, которые можно исправить в процессе работы:

  • При формировании стенок раствор нужно накладывать и разравнивать руками во избежание возникновения полостей.
  • Кирпичи во время кладки необходимо смачивать водой, чтобы они не вытягивали влагу из раствора.
  • Если один кирпичный блок сместился, нельзя передвигать его в нужное положение. Его надо снять, очистить от раствора и уложить заново.

Трещины в кладке от перепадов температур затирают раствором. Потрескавшийся кирпич из конструкции вынимают, расчищают место, смачивают его и укладывают подходящий кирпич обратно. Если крепление дверцы непрочно, её снимают, разобрав швы рядом, при необходимости заменяют кирпичные блоки на новые.

Выбираем кирпич

Кирпич – это основополагающий материал для кладки печей. Его особенности в том, что он бывает четырех основных видов. Это:

  • керамический;
  • огнеупорный;
  • силикатный;
  • кирпич ручной формовки.

Керамический идет на облицовку печи, ее «забутовку» – это внутреннее пространство и для кладки печи. Для этих целей можно использовать кирпич марки М – 250, а лучше 500. Конечно, он более дорогой, чем обычный М – 100 или М-150. Но он более однороден и выдерживает множество циклов нагревания и охлаждения. Кроме того, он легко поддается дополнительной формовки в качестве декоративных элементов, а марки с меньшими показателями просто рассыпаются от подобной процедуры.

Керамический кирпич марки М – 250, готов стать облицовкой печи.

Устройство печи для дачи и ее особенности

Основными элементами любой кирпичной печи для дачи являются:

  1. Фундамент. Для любой печи необходимо строить отдельное основание, не связанное с основным фундаментом дома.

    Фундамент строится отдельно

  2. Корпус печи. Состоит из топочной камеры и дымохода. Если схема печи предполагает дополнительные элементы, то могут входить варочная поверхность, духовой шкаф, водогрейный бак.
  3. Топочная камера. Размеры топки зависят от площади помещения и необходимой мощности. Если печь планируется топить дровами, то высота топки должна быть не менее 40 см. Толщина топки должна быть не менее1/2 кирпича. Топка может выкладывать из шамотного (жаростойкого) кирпича либо приобретаться в уже готовом виде их чугуна.
  4. Зольник (зольная камера). Этот элемент печи предназначен для сбора продуктов в процессе сгорания топлива. Также через зольник происходит забор кислорода, необходимо для процесса горения.

    Зольник

    Зольник располагается ниже топочной камеры и всегда снабжен металлической дверцей, через которую происходит чистка. Между зольником и топочной камерой прокладывается колосниковая решетка. Стандартно зольная камера выполняется высотой в 3 кирпича.

  5. Дымоход. Основной элемент печи, через который отводятся продукты сгорания топлива. Дымоход может быть выполнен из кирпича либо сложен из стальных труб. На функциональность и эффективность это никак не влияет. Дымоход выводится от печи либо напрямую через кровлю, либо через стену на улицу. При возведении дымохода нужно избегать множества ответвлений и горизонтальных участков, так как это негативно сказывается на тяге и может снизить эффективность обогрева помещения.

Разновидности русских печей

Маленькая русская печь При подборе проекта обращают внимание на классификацию обогревательных устройств. Печи различаются по нескольким параметрам:

Печи различаются по нескольким параметрам:

  1. Размер. Эконом-вариант габаритами до 1500х1700 мм строят чаще всего в бане или летней кухне. Среднеразмерные со сторонами от 1500 до 1700 мм используют в небольших домах, на кухне. В состав могут входить плита, камин, духовые шкафы. Большие формы от 1,7 м применяют для обогрева больших домов или в качестве кухонь в общепите. Сооружения обустраивают полноценными лежанками, шкафами для выпечки и варочными поверхностями.
  2. Расположение. Различают отдельно стоящие или комбинированные модели с каминами, варочными поверхностями, зоной барбекю и т. п.
  3. Устройство. Традиционный вид имеет неотапливаемые элементы в нижней части. Современные конструкции прогреваются по всей высоте.
  4. Способ топки. Чёрные и серые сейчас используются крайне редко. Современные конструкции топят «по белому».

Перед постройкой тщательно обдумывают варианты использования устройства, что позволит сэкономить средства на постройку и выбрать оптимальное расположение печи в доме.

Основные материалы и комплектующие для кладки кирпичной печи

  • красный полнотелый кирпич
  • кирпич шамотный для топки
  • компоненты для глиняного раствора — песок и глина, или же готовая жаростойкая смесь для кладки печей, продающаяся в специализированных магазинах.
  • материалы для фундамента — они могут быть разными: это щебень, битый кирпич, песок и цемент, бутовый камень, доски для опалубки, рубероид для гидроизоляции.
  • асбестовый лист и шнур

  • духовой шкаф
  • водогрейный бак
  • металлические полосы разной длины и ширины
  • металлический уголок, чаще всего имеющий размеры 50х50 мм
  • отожжённая стальная проволока диаметром 2-3 мм.
  • стальной лист для настила перед топкой
  • кровельное железо — иногда требуется для перекрытия варочной камеры.

Самодельные дровяные печи длительного горения схема и принцип работы

Если подача воздуха свободна, а тяга сильная, сухие дрова очень быстро сгорают.

Если при полной загрузке дров с помощью контроля подачи воздуха трансформировать горение в тление, то тепловыделение затянется на часы или даже сутки.

Вот устройство простой, но довольно эффективной дровяной печи, ориентированной на длительное горение, которое повторяет схему котла Стропува. В народе эта печь называется «бубафоня» ( по фамилии человека, выложившего впервые в Интернет схему печи).

Схема самодельной печи длительного горения.

Такую печь изготовить не сложнее, чем более привычную широкой общественности буржуйку.

Однако совершенно не стандартны принцип горения и конструкция такой печи. Горение проходит не снизу вверх, как в обыкновенных печах, а, начинаясь с верхних слоев, опускается вниз, пока дрова прогорают.

Дрова под блином в топке зажигаются сверху, благодаря воздухоподводящей трубе. При горении газы просачиваются через края блина и выходят в дымоход. Блин по мере сгорания дров опускается вниз. Контролировать подачу воздуха возможно заслонкой на концах воздухоподводящей трубы.

Устройство фундамента грубки

Закладка фундамента начинается с подготовки ямы котлована, она должна иметь глубину, как минимум 50 см, а иногда — и глубже. Очень глубокий фундамент делают в нестабильных пучистых почвах, где любая постройка требует более серьезного укрепления.

Основа печки — надежный фундамент

  • Если фундамент устраивается в готовом строении, необходимо произвести разметку пола и удалить его часть, в том месте, где будет установлена печь. Размер площадки под фундамент должен быть на 15—20 см больше в каждую сторону, чем первый ряд кладки грубки.
  • Дно котлована хорошо утрамбовывается и выкладывается глиной, ее слой составляет от 10 до 15 см.
  • Затем идет слой щебня в 10—12 см.
  • Следующей прокладкой послужит слой гравия.
  • Устанавливается деревянная опалубка, укладываются армирующие сетки.
  • Производится заливка бутобетонной смесью, ее толщина должна составлять 20—25 см как минимум. Бетонный фундамент должен иметь углубленную в землю и надземную часть, также составляющую 20—25 см.
  • После застывания цементной стяжки на всю ее площадь расстилается гидроизолирующий материал, например рубероид. На него и будет укладываться первый ряд кладки.

Устройство и принцип работы

Печь грубка имеет ограничение по тепловой мощности до 22 кВт, что говорит о целесообразности её применения в небольших, хорошо утеплённых помещениях или в сезонно-эксплуатируемых объектах. Нагрузка на пол составляет от 500кгс/м2, поэтому её возводить можно без заливки фундамента, что позволяет существенно экономить на стройматериалах.

Отличие грубы от других типов печей заключается в мощной топке и отсутствии в топочной камере дымового зуба, предназначенного для задержки нагретого газа под варочной поверхностью. Благодаря такому конструктивному решению допускается эффективное одновременное использование плиты для готовки и щитка для отопления помещений.

Выбор в пользу большей мощности нагрева также обусловлен необходимостью преодоления сопротивления тока дыма в ходах щитка. Экономия топлива при усиленной тяге приведёт к значительным теплопотерям, а также потери эффективности отопления помещений.

Конструктивно печь состоит из следующих элементов:

  • топки, представляющей собой камеру, в которой происходит сгорание твёрдого топлива,
  • поддувала, камеры, используемой для сбора золы, а также для снабжения топки воздухом, требуемым для поддержки процесса горения,
  • варочной поверхности, являющейся верхней частью топочной камеры, используемой для готовки пищи,
  • щитка с каналами для отвода газов, используемого для понижения их температуры и прогрева помещения,
  • дымохода для удаления дыма из печи в атмосферу.

Принцип работы грубы очень простой:

  • в топочную закладывается топливо (уголь, дрова, брикеты и т. п.) и поджигается,
  • при помощи дверцы поддувала и заслонки на дымоходе регулируется интенсивность горения за счёт поступления достаточного количества воздуха и создания оптимальной тяги,
  • по мере прогрева топочной, также нагревается и варочная поверхность,
  • дым из топочной поступает в каналы, за время прохождения которых отдаёт часть тепла стенкам и, таким образом, прогревает помещение,
  • после частичной отдачи тепла дым через дымоход отводится в атмосферу.

Устройство фундамента грубки

Закладка фундамента начинается с подготовки ямы котлована, она должна иметь глубину, как минимум 50 см, а иногда — и глубже. Очень глубокий фундамент делают в нестабильных пучистых почвах, где любая постройка требует более серьезного укрепления.

Основа печки — надежный фундамент

  • Если фундамент устраивается в готовом строении, необходимо произвести разметку пола и удалить его часть, в том месте, где будет установлена печь. Размер площадки под фундамент должен быть на 15—20 см больше в каждую сторону, чем первый ряд кладки грубки.
  • Дно котлована хорошо утрамбовывается и выкладывается глиной, ее слой составляет от 10 до 15 см.
  • Затем идет слой щебня в 10—12 см.
  • Следующей прокладкой послужит слой гравия.
  • Устанавливается деревянная опалубка, укладываются армирующие сетки.
  • Производится заливка бутобетонной смесью, ее толщина должна составлять 20—25 см как минимум. Бетонный фундамент должен иметь углубленную в землю и надземную часть, также составляющую 20—25 см.
  • После застывания цементной стяжки на всю ее площадь расстилается гидроизолирующий материал, например рубероид. На него и будет укладываться первый ряд кладки.

Устройство и принцип работы

Строительство грубы будет бессмысленным с целью постоянного пользования в суровых климатических условиях, потому что конструкция печи не предусмотрена для длительного прогрева большого пространства. Такая печь менее теплоэффективна по сравнению с другими, поэтому она лучше подходит для сезонного использования.

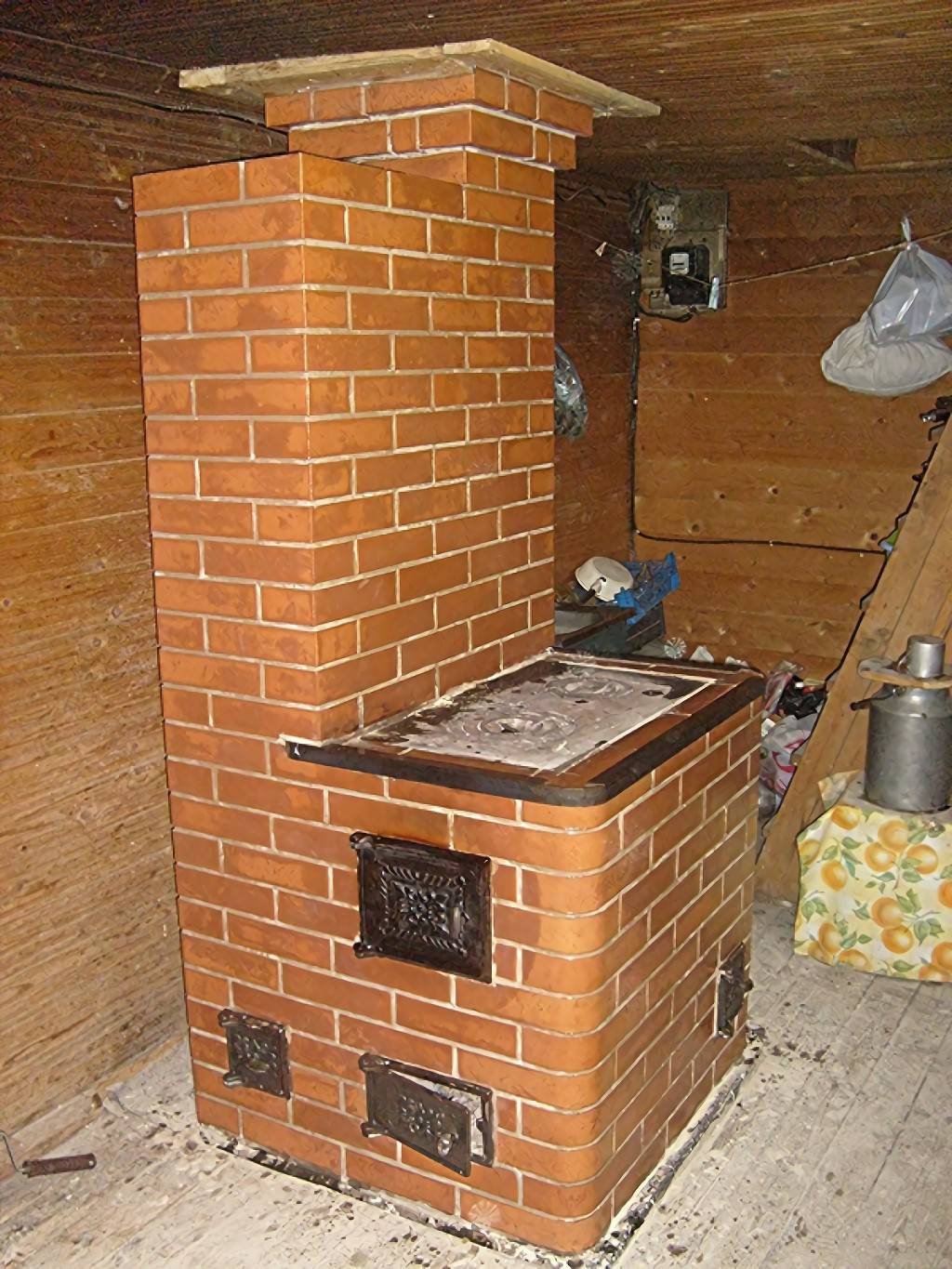

Небольшая печь грубка

Устройство печи грубки относительно простое, но чтобы возвести постройку самостоятельно, необходимо знать базовые принципы теплотехники и иметь навыки работы с кирпичом. Принцип работы грубы такой же как и у других кирпичных печей.

Дрова закладываются в топку, открытое поддувало дает выход дыму без попадания в помещение. Особый извилистый дымоход выводит газы от сгорания наружу. Такая конструкция дымоходных труб позволяет сохранить тепло и обогреть большую площадь. Длинная труба и особый вид щитка дают возможность отопления с минимальными затратами топлива.

В конструкции присутствуют следующие элементы:

  1. Поддувало с дверцей, необходимое для хорошей циркуляции воздуха,
  2. Топочник – камера для подачи топлива в печь,
  3. Щиток со специальными каналами, предназначенными для прохождения газа,
  4. Дымоход в грубке, как и в любой другой печи предназначен для вывода газов от сгоревшего топлива наружу. Обязательно наличие дверцы и заслонки.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

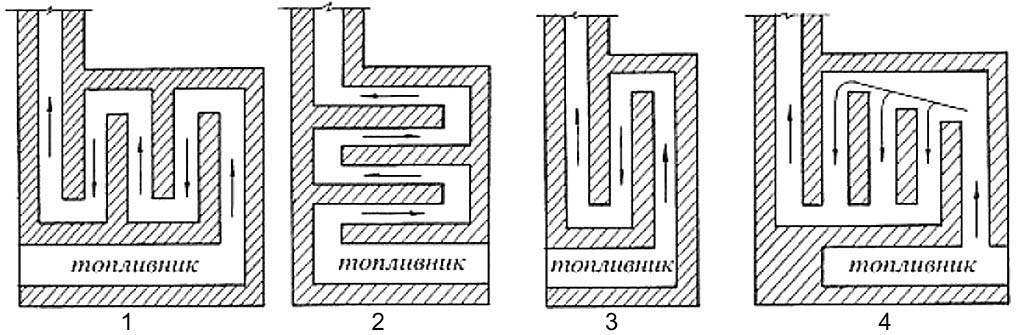

Схемы отопительных щитков к печам

  1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
  2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
  3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
  4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Примечание: бывают еще щитки последовательно-параллельной схемы или шахматные. Самые сложные, но и самые легкие, сопротивление току газов оказывают наименьшее. Единственно возможный вариант для грубы в дом с отапливаемой мансардой, см. далее.

Виды конструкций

Печь груба различается по видам конструкций. Распространенно два вида – со встроенным щитком и с пристроенным.

  • Со встроенным щитком. Если строить грубу со встроенным щитком, внешне она сильно напоминает варочную плиту. Такая конструкция наиболее легка в исполнении и требует меньших затрат материала. Преимуществом подобной грубы, является возможность возведения печи без фундамента.
  • С пристроенным щитком. Так же щиток можно пристроить снаружи, сделать печь похожей на камин, но постройка займет гораздо больше сил и потребует чуть ли не вдвое больше материалов. Удобством станет то, что аккуратная постройка из кирпича или декоративно украшенная керамической плиткой печь станет отличным дополнением к интерьеру и придаст дому особый шарм.

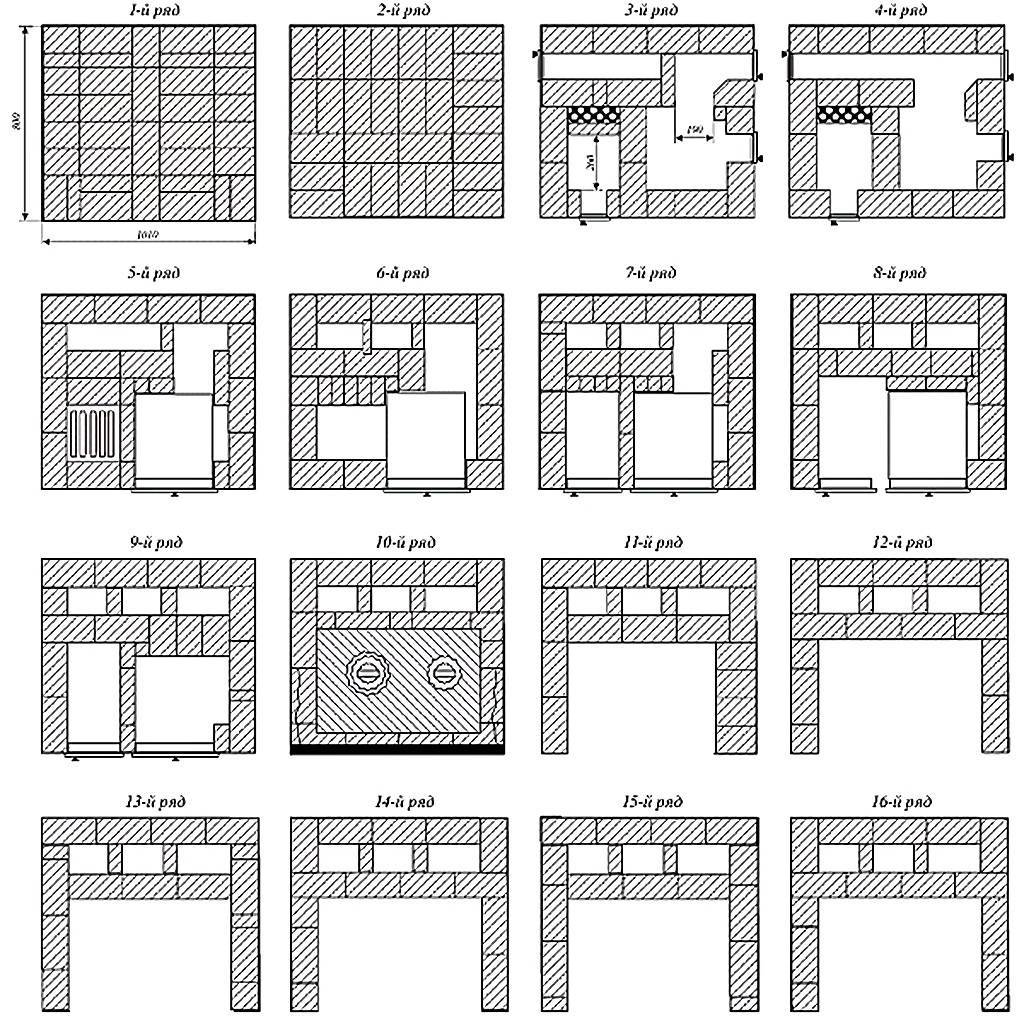

Варианты конструкции с порядовками

Рассмотрим порядовку одной из наиболее простых версий грубы, которая оптимально подойдёт для дачного домика, которым пользуются сезонно (весна-осень).

Характерными особенностями данной версии являются:

  1. Минимальное потребное количество шамота (на порядовках он выделен жирной штриховкой);
  2. Конструктивное решение ниши, расположенной над варочной поверхностью.

Если на улице (в помещении) холодно, она позволяет ускорить приготовление пищи. Если тепло, исключает перегрев помещения в процессе готовки.

Вариант порядовки для кладки простой печи грубки

И ещё один вариант, на котором хотелось бы заострить ваше внимание. Это весьма сложная для реализации порядовка грубы, которая кладётся в доме, мансарда которого отапливается

Её главная особенность – наличие в отопительном щитке шахматных каналов воздуховодов. Если вы желаете, можно превратить её в печь-камин. Для этого достаточно установить топочную дверку со стеклом.

Печка подобной конструкции двухходовая: режимы зима и лето. На приведённой порядовке указана задвижка летнего хода.

Порядовка грубы для отапливаемой мансарды

Лучшим дымоходом для грубы любого варианта исполнения является версия «сэндвич». Он монтируется без сложных дополнительных работ.

Подготовительный процесс

Набросав свой чертеж, Вы уверенно будете себе представлять устройство будущей печи изнутри, сможете подсматривать на схему сложения кирпичей. Созданный проект поможет более реально визуализировать будущее строение, а значит и сможет предоставить полную информацию о том, насколько данная печь гармонично впишется в общий дизайн помещения.

Перед тем как класть печь, озаботьтесь расчетом отопления частного дома .

Отдохните от кладки печи, читая о самых необычных домах мира в статье .

Материалы для кладки печи

Ни в коем случае нельзя закладывать один и тот же фундамент для стен и для печки. Так как нагрузка на фундамент разная, это может привести к трещинам, расколам. В худшем случае, возможно возгорание.

Фундамент для печи закладывают из гравия, мелкой кирпичной крошки или бутового камня. По размерам фундамент должен выступать за границы самой печки на 5-7 см вдоль каждой стороны. Самое главное в используемом кирпиче — это его правильная геометрическая форма. Иными словам, все углы должны быть четкими и ровными, выдерживать прямой угол со всех сторон. Следует тщательно проверять каждую кирпичину на момент трещин, а лучше всего использовать хорошо прожженный кирпич. Для внутренней кладки подойдет только красный кирпич.

Скрепляют кирпич при помощи цементного раствора. До сложения печи с раствором рекомендуется положить весь кирпич так, как он будет лежать уже скрепленный без раствора. Для более четких границ желательно использовать опалубки — так можно подстраховать себя от неровностей и перекосов. Самые первые несколько рядов должны быть выложены идеально ровно и гладко. От них будет зависеть качество кладки всей остальной печи. После выкладки двух первых рядов проводят гидроизоляционное мероприятие при помощи прокладки двух слоев рубероида.

Раствор для основной печи делают из песка и глины. Из цементного раствора выкладывается только фундамент и труба с внешних сторон. Конечно, лучше взять глину более жирную, а песок использовать более чистый.

Раствор должен достичь консистенции сметаны. Чтобы проверить насколько правильное соотношение ингредиентов, вылепите небольшой шар и бросьте его с высоты одного метра. А также, попробуйте его хорошо прожечь. Если в обоих случаях шар остался целым и невредимым, то пропорции соблюдены верно. Густота раствора должна отличаться и его пластичностью, которая позволяет убирать лишний раствор между кирпичами. На уровень пластичности влияет содержание воды в растворе.

Печь барбекю

Совсем несложная печка-барбекю

Этот вариант печи для дачи совсем прост в конструкции, и его постройка доступна даже начинающему мастеру. Для этого нужно изучить схему, найти для печи место, приобрести материалы и с большой аккуратностью выполнить работу. Возводить строение следует не торопясь, вымеряя ровность горизонтальных и вертикальных сторон.

“Порядовка” печки

Размеры печи, представленной на схеме 1500×1500×750. Порядовка дана до начала топки, которая внутри выкладывается шамотным кирпичом. Перекрытие больших расстояний производится с помощью металлических полос, на которые сверху укладываются ряды кирпичей. Колпак дымохода и дымоходная труба могут быть так же, как и вся конструкция, сложены из кирпича, а могут быть изготовлены из металла. Второй вариант, конечно же, установить проще, единственное, что нужно будет сделать – это взять размеры и заказать его у мастера-жестянщика.

Для этой не слишком массивной конструкции тоже не нужно устраивать фундамента, который обязательно требуется для домашних больших печей. Для нее вполне подойдет хорошо обустроенная зацементированная площадка.

Для постройки нужно приобрести те же материалы, что и для первого варианта печи с казаном, а количество кирпича можно посчитать по размерам, указанным на схеме.

В заключение

Если груба – ваша первая печь (что вполне возможно), не торопитесь строить, смоделируйте сначала на столе. Вдруг водится немного лишних деньжонок – можно купить набор для моделирования печей со схемами порядовок и пластиковыми кирпичиками в масштабе, продаются такие. Нет – кирпичиков тоже в масштабе можно нарезать из пенопласта. Тогда имитировать швы кладки удобно с помощью полосок плотной бумаги или тонкого картона, смотря по выбранному масштабу.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
