Устройство дровяного камина из кирпича: как выложить, проект с порядовкой, чертеж

Кирпич для кладки камина

Кирпичный камин во многом будет отличаться в зависимости от выбранного материала, имейте виду, что существует два главных типа материала, отличающихся по свойствам и характеристикам:

Шамотный.
Керамический.

Специальный огнеупорный кирпич для каминов

Принцип один и тот же, однако, с учетом возлагаемых нагрузок особенно при отоплении, устойчивости и надежность может серьезно варьироваться. Керамический кирпич традиционный, однако, допускается его использовать только с учетом хорошего обжига. В зависимости от классификации обжига, из такого кирпича, камин может быть выложен полностью, без вставок шамотного материала для топки.

К примеру, та сторона, на которой виднеется больше темного оттенка и обладает гладкой поверхностью, предназначена для укладки ближе к огню. Однако если в некоторых характеристиках вы не уверены, лучше уложить в проблемные места шамотный кирпич. Но, помните, что две эти разновидности кирпичей, по природе обладают разными температурными коэффициентами. Виду этого их категорически запрещается «перевязывать»

Особое внимание уделяйте «рубке» кирпичей, учитывайте, что если нужно половинка, то она считается за полноценный кирпич

Чтобы не ошибиться, лучше использовать схему кладки камина, да и вообще камины для дома, которые предназначены для постоянного использования, лучше доверять возводить профессионалам. Помимо того, какой материал использовать, камины из кирпича в доме могут иметь некоторые особенности, в том числе по части применения раствора.

Интересные проекты: камин, у которого есть мангал

Кирпичные камины могут быть разными, в том числе – уличными. Одним из таких вариантов является популярный проект уличного (наружного) камина, который содержит в себе мангал. Такой мангал хорошо подходит для приготовления шашлыка, барбекю, и других горячих блюд.

Наружный камин, имеющий в своем составе мангал, может быть пристенным или островным. Он отличается упрощенным дымоходом, а также не имеет заслонки в дымоходной трубе. В качестве дополнительных элементов камин с мангалом имеет решетку для барбекю и столешницу. Большинство кирпичных каминов с мангалом строится под навесом, чтобы было удобнее готовить.

Виды каминов из кирпича

Существуют различные виды каминов, которые можно установить в загородном доме или на небольшой даче. В первую очередь кирпичные камины разделяются на пристенные и встроенные.

Фото углового камина

Встроенные

Особенностью такой конструкции является то, что камин устанавливается внутри несущей стены. Внутрь этой стены предварительно монтируется дымоход. Данный вариант является достаточно сложным, поэтому редко выбирается для самостоятельного строительства. Кроме того, создание такого камина возможно только на этапе проектирования дома.

Пристенные

Наиболее удачный вариант для самостоятельного изготовления. Его можно с легкостью сделать как в загородном доме, так и на небольшой даче, не имея при этом опыта строительства подобных сооружений. Создать пристенный камин можно как на этапе проектирования, так и в любом момент после постройки дома. Однако если требуется строительство камина в уже готовом доме, предварительно необходимо создать отдельный фундамент.

Фото прямого камина

Пристенные камины могут быть как прямыми, так и угловыми. Последний вариант является наиболее компактным, поэтому отлично подходит для помещения небольшого размера. К тому же его строительство намного проще, чем прямого, и требуется значительно меньше материала.

Этап 1: Устройство фундамента

Стандартная закладка фундамента под камин выполняется следующим образом:

Выкопайте котлован 60 см в глубину. Засыпьте его щебнем и утрамбуйте, чтобы основание было строго горизонтальным.
Соорудите опалубку из досок. Обшейте конструкцию рубероидом.
Смонтируйте опалубку и засыпьте его битым кирпичом и щебнем.
Приготовьте цементный раствор: смешайте одну долю цемента и три доли песка. Тщательно залейте котлован полученным раствором.
Выровняйте поверхность фундамента. Его уровень должен быть ниже уровня пола не меньше, чем на 5-6 см.
Накройте фундамент обычной пленкой и дайте ему хорошо настояться – не менее недели.

Для последующей кладки кирпича вам понадобится глиняный раствор. Его можно легко сделать своими руками. Сначала нужно на два-три дня замочить глину и по истечению срока отфильтровать ее через мелкую металлическую сетку. Далее ее необходимо смешать с песком и водой. Соотношение: 8 долей песка, 1 доля воды, 8 долей тощей или 4 доли жирной глины. Проверить качество состава довольно просто: если он держит форму, не прилипает к рукам и напоминает по своей консистенции густую сметану, значит, вы не ошиблись в пропорциях.

Камин-бабекю на участке

Из кирпича получаются прекрасные сооружения и вне дома. К уличным каминам относятся:

Камины-барбекю;
Декоративные;
Передвижные.

Камин-барбекю компактен, на нем можно готовить, а грамотно оформленный, он станет украшение участка.
Сооружение является комплексным: как правило, оно состоит из топочной, поленницы, столешницы, умывальника и крыши, а это довольно выгодно для небольших земельных участков.
Подобные объекты имеют боковые стенки, а значит готовить на них можно при любых погодных условиях. Бывают двух видов: передвижные и стационарные, правда под последний вариант придется закладывать фундамент.

Объекты можно использовать по прямому назначению – погреться у огня в прохладную погоду, – однако при серьезном похолодании они не рациональны из-за малой тепловой отдачи. Основной трудностью в возведении подобного камина будет не обустройство самого агрегата, а его декоративное оформление.

Передвижные камины являются самыми популярными в народе, так как построить их своими руками не составляет большого труда. Их преимущество в том, что обустройство специальной площадки не требуется, да и подгонять под окружающий ландшафт не имеет смысла.

Вот только хорошо погреться не получится: тепло возле камина присутствует до той поры, пока в топке горит огонь, после прогорания топлива сооружение очень быстро остывает.

Проекты мини-каминов из кирпича весьма популярны на форумах домашних мастеров.

Устройство классического камина

Проекты каминов из кирпича бывают совершенно разными, но при этом основная конструкция имеет стандартные отсеки:

Фундамент
Основание
Предтопочная площадка
Топливник или камера сгорания дров
Портал, обрамление топливника
Дымосборник, сужающийся канал над топливником
Каминный зуб, выступ в дымосбрнике, который нужен для забора тепла от сгорающего топлива
Зеркало камина или ширина портала помноженная на высоту.
Дымоход, труба через которую выводятся газы от горения топлива
Задвижка, горизонтальная шторка в дымоходе, которая регулирует силу тяги

Это основное устройство камина. Дополнительно выполняются следующие детали:

Облицовка предкаминного пространства. Небольшая площадка перед камином отделывается металлом или керамической плиткой. Это защищает пол от углей, мусора от дров и золы.
Каминная решетка, декоративный элемент, который не позволяет вывалиться дровам из очага.
Огнеупорный экран топочной камеры, выполняет ту же функцию, как и каминная решетка. Он дополнительно защищает от огня детей и от того, что они полезут в камин.
Облицовка камина. Выполняется из керамической огнеупорной плитки. Это удобно, так как такое плитку проще мыть от пыли и других загрязнений. Кроме того, как показывают приведенные здесь фото камина из кирпича, сделанного своими руками, плитка выглядит весьма живописно и оригинально.

Такие дополнения необязательны для хорошей работы камина, но приятны и удобны. Их можно выполнить и позже, после возведения основного сооружения.

Какими бывают схемы-порядовки

Вариантов схем очень много, можно выбрать подходящий к данному помещению, закупить нужные материалы и приступать к самостоятельному строительству каминов из кирпича.

Экономит площадь и выглядит стильно угловой камин. К его достоинствам можно отнести хорошие тепловые характеристики и экономию средств на строительных материалах. Их требуется для такой конструкции гораздо меньше, чем при возведении пристенных или островных вариантов. По габаритам он не велик — 100х100см. Материал наружных стенок — 200 штук керамического красного кирпича, топка — 100 штук огнеупорного.

Простой кирпичный камин для не опытных мастеров потребует совсем немного строительных материалов. Однако такое сооружение не только для красоты, им можно обогреть площадь в 35 кв. метров. По габаритам он 65х115 см., керамического кирпича нужно приобрести 245-255 штук. Так же следует подготовить 90-100 штук шамота, 2 мешка печной глины, 3-4 мешка песка, небольшое количество цемента. Нужно приобрести шиберную заслонку и металлический уголок.

Внушительный английский кирпичный камин своими руками хорошо установить в просторной гостиной. Чтобы справиться со строительством такого варианта, необходимы навыки каменщика, а так же тщательное следование схеме-порядовке.

Материалы, которые надо приобрести для английского камина:

300-320 штук красного керамического кирпича; 130-150 штук шамота; 2 мешка печной или огнеупорной кладочной смеси; 4 мешка обычного песка; 1 мешок цемента; 3 метровые узкие пластины из металла и уголок; шибер и прочистная дверка.

Если внимательно изучить изображение камина в разрезе, то можно понять принцип его устройства.

Материалы и инструменты

Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.

Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.

Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.

Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.

Постройка кирпичного камина выполняется при помощи таких инструментов:

мастерок;
строительный уровень;
лопата;
рулетка;
емкость для замеса раствора;
шлифовальная машинка;
отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

Угловой камин с круглой аркой
Угловой камин с прямоугольной аркой
Камин с подиумом около стены
Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
Под ней обустраивают зольник для сбора и удаления продуктов горения
Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал

Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод

Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса

Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего

Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

https://youtube.com/watch?v=yGT2IeVQGU0

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Несколько советов

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Подводим итог

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Кладка камина своими руками

На этом этапе один из важных вопросов – выбор составляющих для раствора. Цемент не подходит, поскольку от высокой температуры он рассыпается, и такая конструкция будет ненадежной.

Процедура кладки камина

Подготовка связующего раствора

Поэтому для кладки используется глина. Но если она будет слишком жирной или недостаточно насыщенной, то результат вашей работы покроется трещинами.

Пропорция компонентов раствора аналогична цементному: на 1 часть глины добавляют 3 части песка.

Из-за индивидуальных свойств глины, полученная масса проверяется экспериментально. Шарик приготовленного вами раствора бросьте на твердую поверхность и посмотрите на результат:

если масса рассыпалась – добавьте глины;
приобрела вид лепешки – увеличьте количество песка;
форма почти не изменилась – состав оптимален.

Выбор материала для камина

Качество выполненных работ зависит в основном от того, как выбрать кирпич для камина. Обычно считают, что используется только термостойкий материал. Это мнение ошибочно, поскольку и обычный красный кирпич хорошо справляется с жаром.

Его проверяют, слегка ударив молотком, при этом должен издаваться тонкий звон. Также удостоверьтесь в отсутствии дефектов и наличии правильной формы и ровных поверхностей без сколов. Лучше пересматривать каждый перед укладкой – это застрахует от возможных неприятностей. Такая процедура не будет слишком долгой, ведь в среднем вам понадобится до полутысячи штук на все элементы.

Процедура кладки

Кладка камина из кирпича определяется его назначением:

Если он строится для обогрева помещения, то топка размещается наиболее низко для того, чтобы пол прогревался.
Когда конструкция будет служить декоративным элементом помещения, то она приподнимается над полом.
Для готовки должны быть предусмотрены дополнительные конструктивные особенности проектирования.

Кладка камина начинается с фундамента. Он выкладывается сплошными рядами, которые чередуются: первый ряд ложится вдоль, второй – поперек и т. д. Количество рядов может быть от 3 до 6, в зависимости от назначения камина. Остальная часть, включая дымоход, выкладывается по бокам целым кирпичом, а спереди и сзади – в полкирпича.

Особое внимание обратите на противопожарную безопасность. Для изоляции фундамента от основной части дома проложите два слоя рубероида, между ними – глину, предварительно замоченную на 2-3 дня

Далее выстраивается поддувало – полость, в которую осыпаются угли. Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка.

При выполнении топливной камеры учтите следующее:

Она делается в форме корыта, чтобы не выпадали дрова, пепел или угли. Для этого два ряда кирпича укладывается плашмя. После формируется полость топочной камеры.
Внутренность обложите огнеупорным кирпичом, как на фото.
На высоте 60 см от низа топки начинайте выполнять сужение внутреннего пространства. Уровень дымохода достигается с сужением до ширины в 12 см.
Верх задней стенки топки выполните в виде косого уступа, он предназначен отражать тепло от стены и направлять его в помещение. Такая конфигурация позволяет прогреваться фронтальной стороне.
При переходе к дымоходу, для управления тягой, установите задвижку – она препятствует выходу тепла наружу. При ее отсутствии камин плохо функционирует и проблематично разжигается.

Постоянно следите за углами, конструкцию связывайте, чтобы она была монолитной и ровной.

Основание камина

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Другие варианты

На основании предыдущих порядовок вы с легкостью сможете выполнить также и порядовку печи – голландки или шведки. Главное сделать правильный чертеж и все четко распланировать.

Кроме того, очень интересным вариантом для создания своими руками может стать порядовка камина для барбекю с казаном. Проект порядовки такого камина является несложным и представляет собой тумбу из кирпича с выемкой под котелок. Вся конструкция имеет довольно небольшой вес, и именно поэтому вы сможете обойтись без громоздкого фундамента.

Если вы любите выпекать домашний хлеб, то почему бы вам не рассмотреть вариант порядовки с хлебной камерой? Печь камин с хлебопечкой довольно актуальны в последнее время. Не менее интересным может стать и порядовка печки с лежанкой, такая печь считается уникальной благодаря тому, что сочетает в себе не только обогревательные функции, но и возможность приготовления пищи. Такая печь позволит вам почувствовать русские традиции и прикоснуться к ним.

Выбор места установки

Предназначение камина – создавать тепло, уют, а также удачно дополнять интерьер. Традиционно кирпичными конструкциями украшают гостиную. Но в больших домах их может быть несколько: в рабочем кабинете, спальне, столовой, библиотеке. Вопрос места установки камина желательно решать на этапе проектирования дома. Также в плане размещения камина необходимо учесть расстановку мебели.

Конструкцию следует располагать подальше от дверных проемов и окон, чтобы избежать сквозняков, которые мешают работе каминов. Чтобы огонь было хорошо видно, портал конструкции стоит обратить к центру помещения. Камин можно установить по центру, у стены, в углу или встроить в стену.

Самый распространенный вариант – угловой камин. Он выигрывает за счет компактности, поскольку занимает меньше места и создает «красный уголок». Часто кирпичные конструкции располагают у стены. С помощью центрального камина удастся зрительно разделить большое помещение на две зоны.

Хорошим местом для установки камина с дымоходом считается центральная часть дома. В таком случае труба находится ближе к коньку и нет ощущения, что она слишком длинная.

Из каких частей состоит камин

Прежде чем приступать к сооружению отопительной конструкции, необходимо разобраться, из каких основных частей она состоит. В первую очередь это внешняя граница, называемая порталом. В классическом варианте он представлен прямоугольным кирпичным обрамлением, отстоящим от основной кладки. Но в зависимости от планируемого дизайна портал может быть овальным, трапециевидным или треугольным.

Основная часть отопителя — топка. В ней происходит сгорание топлива, и от ее конструкции зависит эффективность, а также долговечность каминной кладки. Для дымоотведения предусмотрены дымосборник и дымоход. Их размещают непосредственно над топочным пространством, чтобы дым беспрепятственно уходил за пределы здания, а не попадал во внутренние помещения.

Отделка

Здесь всё зависит от вашего желания, фантазии и кошелька. Классические камины оформляют колоннами.

Материал для отделки – мрамор. Помпезные дополнения приветствуются.

Кафель и изразцы часто используются в голландских каминах. Но, если их стиль соответствует общему интерьеру, можно обыграть любой камин.

Отделка камина своими руками деревом создаёт ощущение домашнего уюта. Природный камень же делает камин мощным, тяжёлым, как из декораций к сагам о викингах.

Можно подчеркнуть швы и оставить видимой кирпичную кладку, всю или частично. Кирпич хорошо подходит для помещений народного, деревенского стиля.

Декоративная штукатурка – это основа для множества дизайнерских идей.

Мрамор можно обернуть целлофаном на время его установки, чтобы не повредить поверхность.

Отделка камина мрамором

Специально продаются различные элементы декора для каминов:

решётки;
скульптуры из чугуна;
кованные элементы;
наборы: метёлка, совок, щипцы и багор;
подставки и корзины для дров.

Все работы позади. Теперь нужно запастись терпением на несколько дней и дать камину как следует просохнуть. Пробную проверку тяги делают, поджигая скомканные газеты. Если горение ровное и дым пошёл в нужном направлении, то можно протопить дровами. Наслаждайтесь уютным теплом.

Выбор проекта

Первый этап работы – выбор проекта. Прежде всего необходимо определиться по поводу формы и размеров камина. Даже опытные мастера используют в работе порядовки – по сути чертежи с пошаговой инструкцией, в которых указаны количество рядов и расположение в них каждого кирпича. И тем более, использование такой схемы кладки очень удобно для непрофессионалов, выполняющих работу своими руками. Также порядовка позволяет точно рассчитать какое количество кирпичей нужно, а значит определить финансовые расходы.

Мы подготовили несколько порядовок каминов из кирпича, разных размеров и дизайна. Предлагаем вам выбрать подходящую

Для повышения КПД камина, необходимо отдельно продумать дымоход. Дымоход имеет множество аспектов без соблюдения которых камин может быть не только не эффективен, но и опасен.

Разновидности кирпичных конструкций

Прежде чем построить своими руками камин на даче, нужно выбрать его вид. Существует несколько разновидностей контракции, которые зависят от способа установки:

Встроенные.
Пристенные.
Угловые.
Островные.

Стиль и вид очага зависит от желаний владельца дома и от площади комнаты, в которой будут возводить конструкцию.

Встроенного типа

Камин для дачи этого типа строят сразу при возведении стены или колонны. Если делать встроенную конструкцию уже в построенном доме, то затрат будет больше. Так как придется делать в стене отверстие для дымохода и портала.

Из всех видов он занимает наименьшее пространство. Портал или топку выбирают в соответствии с площадью комнаты. Это размер 70х60 или 80х70 см. Сам портал обрамляют кладкой или кирпичом. Если площадь помещения небольшая, до 20, то размер делают 60х50 см.

Пристенного типа

Он устанавливается к стене, где дымоход может быть встроен в стенку или частично выступать. Построить его можно в доме с готовым ремонтом, так как он не требует в себе крушения стены. Считается одним из популярных типов. Он занимает большое пространство, поэтому в небольшой комнате его возвести не получится. Облицовку делают из камня, плитки, кирпича или других подобных материалов.

Углового типа

Популярны тем, что располагаются удобно, не занимают много места, и перед камином остается много свободного пространства. Дымоход конструкции вмонтируют в одну из соседних стен. Ту часть, что остается открытой делают из бетона или металла. Саму переднюю часть оштукатуривают или обкладывают декоративным кирпичом или камнем. Такой тип камина создает дополнительный уют в доме, так как возле него можно полукругом разместить кресла.

Что нужно учитывать при проектировании дома из профилированного бруса

Островного типа

В этом случае конструкцию возводят отдельно от стен, по центру комнаты. Тогда тепло равномерно распространяется по комнате. Его особенность – открытая топка. Правда иногда открытое пространство закрывают стеклом. Островные камины выглядят эффектно, но занимают много места. Поэтому устанавливают их исключительно в больших помещениях. Тогда они не закрывают свет и выглядят уместно и аккуратно.

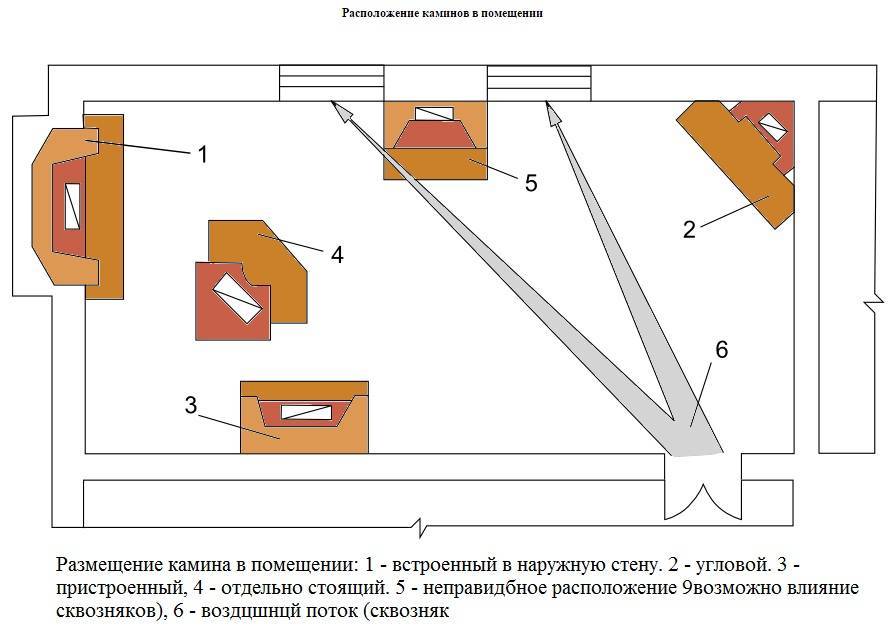

Виды камина: конфигурация и место расположения

Начиная проект обустройства камина в доме, в первую очередь необходимо продумать место его размещения.

Существует несколько вариантов размещения этого отопительного агрегата:

Центральное расположение. Размещая камин посреди комнаты, вы безусловно, делаете на нем главный акцент. Выглядит это стильно и позволяет придать интерьеру особый шарм загородного уюта. Такое расположение также позволяет эффективно прогреть помещение, так как теплый воздух будет свободно циркулировать по всей комнате.
Но есть и недостаток в такой дислокации: камин будет занимать большую часть площади и мешать движения. Поэтому если вы стеснены в квадратных метрах, то от этого варианта лучше отказаться.
Пристенный камин. Один из самых распространенных вариантов, который обладает массой достоинств: экономия площади комнаты, эффективный обогрев, возможность создания обособленной зоны отдыха и т.д.
Недостатком можно назвать только тот фактор, что вам придется, как следует позаботиться о пожаробезопасности и проложить дополнительный слой утеплителя между камином и стеной.
Угловой камин. Такой вариант подойдет даже для самого маленького помещения, так как занимает совсем небольшую площадь. Кроме того, угловая конструкция выглядит особенно стильно. Еще одним преимуществом такого расположения является простая схема порядовки, с которой справится даже новичок в печном деле.
Если для возведения отдельно стоящего камина нужно иметь определенный опыт, знания и мастерство, так как все стены оказываются на виде, то угловая конструкция позволит скрыть все огрехи. Главное – это выполнить хорошо фронтальную часть, все остальные стороны можно будет скрыть от глаз отделочными материалами.

Учесть нужно также следующие факторы:

Стена напротив входа в комнату является не самым удачным решением, так как холодный воздух, задуваемый внутрь, будет препятствовать естественной циркуляции теплого воздуха.
Лучше выбрать место, где камин чуть смещен в сторону от входа. Избегайте сквозняка на пути камина.

Поэтапная кладка камина

После того как раствор для кладки камина приготовлен, на основание укладывается два слоя рубероида.

Если камин сооружается из красного кирпича, то с целью получения прочной кладки необходимо замочить его в воде на несколько часов.

Материал возьмет нужный процент влажности и не сможет забрать ее из раствора. Если кладку камина предстоит выполнять из огнеупорного кирпича, то каждое изделие перед использованием рекомендуется просто окунуть в воду, что заставит из него выйти воздух.

Видео:

После того как необходимая подготовка выполнена, кладут первый ряд. Опытные печники рекомендуют добавить в глиняную смесь немного портландцемента.

В процессе кладки поэтапный план порядовки должен находиться постоянно под рукой, что позволит время от времени контролировать точность кладки.

Не стоит забывать каждый выложенный ряд проверять строительным уровнем на геометрическую правильность.

С учетом всего вышесказанного пошаговая инструкция возведения английского камина с прямым дымоходом может выглядеть так:

в качестве основания выкладываются первые три сплошных ряда кирпича;
затем выполняется кладка 4-5 ряда с обустройством нижней части топки (зольника);
6-7 ряд кирпича выкладывается с обустройством дна топки и предтопочной площадки, последняя представляет собой борт, предотвращающий выпадение горящих углей из портала;
кладка топливника продолжается включительно до 13 ряда;
с 14 по 19 ряд включительно с формированием дымосборника;
с 20 по 25 ряд выкладываются кирпичи с обустройством дымоотвода.

Подножье камина и сплошные ряды выкладывают с помощью мастерка, топку и дымоотвод формируют вручную – именно на этих этапах кладочный раствор должен иметь высокое качество.

Смесь накладывается посредине кирпича, а края изделия остаются свободными

Выкладывая каждый ряд, очень важно следовать выбранной схемы порядовки, поэтому для удобства монтажа рекомендуется изделия пронумеровать

Отдельное внимание рекомендуется уделять, сооружая камеру сгорания и дымоотвод – указанные элементы выкладываются максимально ровно и герметично. Видео:

Видео:

Чтобы сформировать красивый дугообразный свод, достаточно в процессе кладки делать постепенно напуск элементов, но таким образом, чтобы в каждом ряду размер напуска не превышал 60 мм.

Формирование дугообразных перемычек проводится с помощью кружала, так называемой временной опалубки.

Для фиксации кружала применяются специальные опоры. Обязательно нужно контролировать вертикальность кладки дымоотвода, так как минимальные отклонения от заданной вертикали могут стать причиной задымленности помещения.

Составление проекта или схемы

Даже умелые опытные печники работают по схемам и чертежам. А использовать их новичкам просто необходимо для строительства камина из кирпича. Порядовка незаменима при кладке основной части и рассчитывается до начала всех работ.

Определившись с размерами камина для комнаты, можно поинтересоваться фото вариантов исполнения наружной части в каталогах и воспользоваться готовыми схемами порядовок каминов. Но в любом случае для успешного строительства их нужно тщательно изучить и зарисовать для собственного понятия на обыкновенном листке.

Для плодотворной работы нужен вид камина спереди и с двух боков или одного, если они одинаковые. Хорошо бы выполнить вертикальный разрез конструкции на бумаге с указанием высот всех важных горизонтальных слоев: зольника, карниза, решетки, низа и верха топочной части, камеры для сбора дыма, зуба, место установки шиберной заслонки и других.

Строительство и укладка камина
