Не работает теплый пол: возможные причины и их устранение

Пол слишком горячий

Расположение датчика на поверхности пленочного теплого пола

Терморегулятор настроен на работу только по датчику температуры воздуха. Некоторые терморегуляторы (в частности программируемые) имеют два датчика температуры (пола+воздуха), при настройке нужно выбрать тип датчика, чтобы управление осуществлялось по датчику температуры пола. Не рекомендуется на терморегуляторе устанавливать температуру пола выше 27-28С.

Датчик температуры пола может быть установлен неправильно. Если он находится за пределами площади, на которой уложен теплый пол, считывать температуру он может неправильно, так как пол рядом с инфракрасной пленкой не нагревается. Поэтому терморегулятор на основе показаний датчика температуры не будет отключать теплый пол.

Что делать если тёплый пол не греет

Современные теплые полы — это удобное и доступное решение обустройства обогрева квартиры или загородного дома. Но встречаются ситуации, когда даже грамотно смонтированный пол неспособен повысить температуру в помещении. Основной причиной данного явления могут служить повышенные теплопотери, сквозняки и поступление прохладного воздуха через открытые окна и двери. Кроме того, невысокий КПД теплого пола может объясняться низким напряжением в электросети.

Схема устройства поверхности теплого пола.

Какой же выход можно найти из сложившегося положения? В первую очередь необходимо испробовать несколько способов, которые могут устранить причину некомфортной температуры в помещении:

1. Уменьшите теплопотери, утеплите плохо заделанные дверные и оконные конструкции.
2. Увеличьте мощность системы теплого пола, повысив напряжение, подаваемое на секцию нагрева.

Если указанные способы не привели к нужному результату, следует тщательно обследовать всю систему и выявить причину плохой работы теплых полов.
Как проверить работу теплого пола?
Большинство теплых полов работает при помощи электричества, поэтому для исследования их работы необходимо подготовить инструменты, которые используются электриками. Это:

• тестер электрического тока (прибор, при помощи которого замеряется уровень напряжения и сопротивления) или индикатор напряжения;
• отвертка.

Схема монтажа теплого пола: 1 — Трубопровод, 2 — Демпферная лента, 3 — Теплоотражающее покрытие, 4 — Пластификатор, 5 — Коллектор водяного теплого пола, 6 — Коллекторный шкаф.

Проверка начинается с исследования подачи электрического тока на терморегулятор, которым в обязательном порядке оснащен каждый теплый пол. Если подача электроэнергии осуществляется правильно, лампочка или панель индикации на терморегуляторе светятся.

Затем необходимо проверить настройку установки температуры в системе. Возможно, колесико настройки было случайно сдвинуто на более низкие показатели. Если же все в порядке и с электропроводкой, и с терморегулятором, и с настройками, можно попробовать исправить проблему собственными силами.

Как выявить и по возможности устранить неисправность теплого пола?

Проверка работоспособности № 1

При работе необходимо придерживаться следующего алгоритма:

1. Отключите поступающее от электросети на терморегулятор напряжение.
2. Создайте возможность доступа к задней панели устройства.
3. Тщательно проверьте правильность подключения проводов к контактам. Встречаются ситуации, когда плохо работающий теплый пол был неправильно подключен к системе регулирования. При грамотном подключении на контакт № 1 подводятся провода для подачи напряжения из распределительного щитка, провода системы «Теплый пол» подключены к контактам №№ 3 и 4, датчик температурного режима подключен к контактам №№ 6 и 7.
4. При необходимости исправьте установку контактов и проверьте, греет или не греет система.

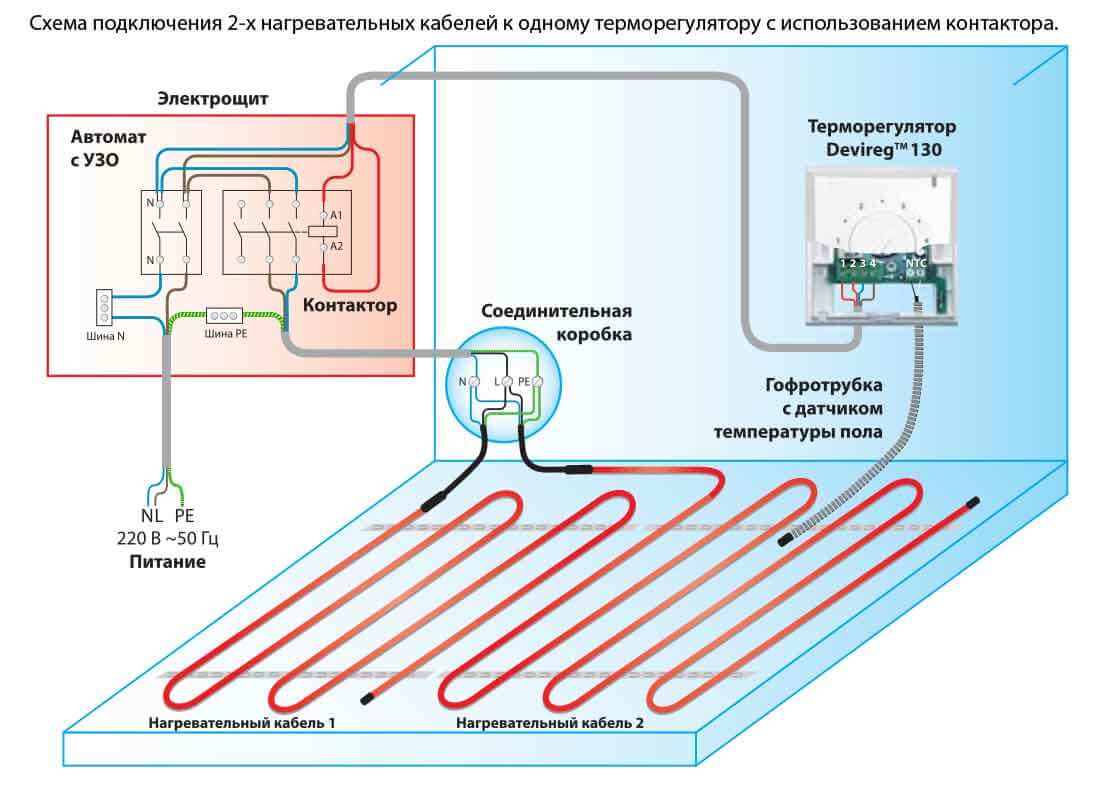

Схема подключения теплого пола.

Если все ваши действия не привели к нужному результату, следующим шагом будет проверка нагрузки, которую создают нагревательный кабель или греющая пленка, используемые в системе теплого пола. Для этого следует замерить их сопротивление, приложив контакты тестера к контактам №№ 3 и 4. Сопротивление нагрузки должно соответствовать указанному в техническом паспорте устройства.

Также можно вычислить сопротивление, требуемое для правильной работы системы, самостоятельно. Для этого следует воспользоваться формулой R = U х U : Р, где U — напряжение электрического тока в сети, P — мощность устройства. Например, в помещении используется теплый пол, мощность которого равна 1,2 кВт, а напряжение электрического тока составляет 220 В. 220 х 220 : 1200 = 40,3 Ом. При необходимости можно самостоятельно рассчитать и мощность установленного теплого пола. Для этого площадь помещения умножается на 150 Вт/кв.м.

Согласно показаниям приборов можно определить, почему не происходит обогрева помещения. Если показания тестера равны 0, высока вероятность короткого замыкания, произошедшего в системе теплого пола. Чаще всего, к короткому замыканию приводит перегрев проводов неправильного сечения. В случае, если тестер показывает знак «бесконечность», проблема кроется в перегорании (обрыве) греющего элемента, располагающегося в соединительной муфте устройства. Если же все показатели тестера в норме, это указывает на то, что греющие элементы системы в порядке, и не работает теплый пол по другой причине.

Инструкция по эксплуатации

Все ремонтные работы проводятся при отключенном питании кабеля

Правила эксплуатации комплекта теплого пола подробно изложены в прилагаемой к нему инструкции. Перед запуском следует внимательно изучить перечень приводимых требований.

• Работы по восстановлению теплого пола, а также частичная замена нагревательных кабелей и термостатов проводятся только после отключения питающей линии.
• При эксплуатации в обслуживаемом помещении не должно располагаться никаких крупных предметов и толстых покрытий, препятствующих нормальной теплоотдаче. При несоблюдении этих требований возможен перегрев кабеля и полный выход системы из строя.
• Поверхность пола не должна подвергаться значительным механическим воздействиям, угрожающим состоянию температурного датчика и самого нагревательного кабеля (пленочного элемента).
• При обнаружении неисправностей или сбоев в системе отключается автоматический выключатель, ответственный за подачу электричества. Сразу же вслед за этим обращаются к специалистам сервисного центра.
• При долгом отсутствии в жилом помещении, когда теплый пол остается совсем без присмотра, электрическое питание следует снять полностью.

Настройка работы теплого пола с неисправным датчиком

Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.

Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:

отключаете от клемм провода на датчик

терморегулятор переводите в режим таймера

Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.

на экране высвечивается номер программы

перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы

В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.

В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.

А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.

Например, заводские данные термостата – 15кОм при t=25С.

А вот, что показывает тестер при замерах:

Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.

То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С:

С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

Из-за чего в теплых полах скапливается воздух?

Наиболее распространенными причинами, из-за которых воздух скапливается в трубах теплого пола, являются следующие причины:

• Потеря герметичности системы и образование протечек;
• Резкое снижение давления в одном из контуров теплого пола;
• Из-за сильного нагрева теплоносителя;
• Вследствие неровной поверхности, на которую были смонтированы трубы. Также причинами скапливания воздуха может быть неправильное подключение коллектора (гребенки теплых полов);
• В виду первого запуска системы.

Итак, каковы бы ни были причины завоздушивания теплых полов, воздух не будет давать им нормально функционировать.

Следовательно, для того чтобы теплые полы стали нормально греть, нужно полностью избавиться от воздуха в трубах. Как это сделать, читайте ниже, в данной статье строительного журнала samastroyka.ru .

Неисправности конструкции водяного пола

Если система работает не в полную силу или не функционирует совсем, не спешите винить во всем производителя. Очень часто проблемы возникают от допущенных ошибок при монтаже конструкции.

Имеется несколько моментов, объясняющих, почему не греет водяной теплый пол. Одна из них – это неисправность контура

Следует обратить внимание на распределительный щиток, там все контуры имеют свои краны

Проверьте все ли они открыты, то есть их тумблеры повернуты вдоль труб.Причина может быть в недействующем циркуляционном насосе. Надо прислушаться к его работе. Исправный он немного шумит и слегка вибрирует. Если этого не наблюдается, а с питанием все нормально, то прибор придется заменить.

Отсутствие нагрева может быть связано с попаданием воздуха в систему. Самому в данном случае справиться будет достаточно сложно, надо вызывать специалиста.

Низкая температура может сигнализировать о недостаточной мощности котла. В этом случае следует сделать его профилактический ремонт, почистить, а заодно и проверить термодатчики.

Возможно, при монтаже системы отопления было положено мало утеплителя, поэтому часть тепла уходит вниз. Тут есть два выхода. Переделать систему и добавить утеплителя или установить в помещении несколько дополнительных источников тепла.

Неравномерный нагрев пола может быть вызван некачественной пароизоляцией или вообще ее отсутствием. В этом случае происходит не обогрев помещения, а его осушение.

При такой ситуации нельзя устанавливать дополнительные источники тепла, потому что сочетание высокой температуры и сырости от пола будет способствовать развитию плесени.

Отсутствие питания

Первым делом нужно убедиться в том, что к системе обогрева подходит питание. Как правило, пленку либо греющий кабель подключают через терморегулятор, на который подается напряжение. Если на дисплее регулятора температуры горят индикаторы, значит питание есть, если индикаторы отсутствуют или не горят, придется проверить вручную почему теплый пол не греет. Вам нужно взять мультиметр и проверить, есть ли напряжение на вводных контактах. О том, как пользоваться мультиметром, мы подробно рассказали в соответствующей статье.

Кстати, низкое напряжение в сети также является причиной, по которой теплый пол не нагревается до нужной температуры. Если к клеммам приходит 200 вольт, а не 220, эффективность обогрева снижается на 20%. Чтобы решить эту проблему нужно установить в доме стабилизатор напряжения.

На видео показывается еще один способы проверки регулятора:

Проверяем терморегулятор

Если на входе напряжение есть, нужно убедиться, что оно нормально подается на сам греющий кабель или инфракрасную пленку. Для этого убедитесь, что никто случайно не задел настройки, т.к. возможно просто температура установлена на минимум, в результате чего включение подогрева не происходит. Также проверьте надежность подключения проводов к клеммам. Плохой контакт также является причиной, по которой электрический теплый пол не греет или слабо нагревается.

С подключением и настройками все в порядке? Замерьте напряжение на выходе из терморегулятора (клеммы, к которым подключается сама система подогрева). Во включенном состоянии оно должно соответствовать параметрам сети. Если это не так, терморегулятор придется заменить.

Убедиться в неисправности терморегулятора можно подключив теплый пол напрямую к сети. Если напольное покрытие начнет нагреваться, значит дело именно в регуляторе.

Защита от короткого замыкания

Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.

В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.

Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.

Не греет теплый пол из-за воздуха — что делать?

• 1. Из-за чего в теплых полах скапливается воздух?
• 2. Как избавиться от воздуха в теплых полах?
• 3. Как избежать дальнейшего завоздушивания теплых полов

Перед наступлением холодов приходит время проверять систему отопления и теплых полов. Однако часто оказывается так, что теплые полы не греют или нагреваются частями. Как правило, всему виной воздух, из-за которого теплоноситель не может нормально циркулировать по трубам.

Чаще всего, данное явление возникает вследствие первого запуска теплых полов, при потере герметичности или из-за резкого снижения давления в одном из контуров. Нередко причиной скапливания воздуха в трубах, являются и ошибки при монтаже теплого пола , среди которых сильный перепад труб по высоте, находится на первом месте.

Что можно отремонтировать самостоятельно

Когда речь идет о ремонте водяного пола своими руками, то, прежде всего, нужно собраться мыслями и внимательно ознакомиться с конструкцией системы. Грамотное проектирование и фактическая реализация обогрева работает до 50 лет. При этом нельзя исключать скрытые дефекты или внешние факторы, которые могут спровоцировать аварийную ситуацию.

Провести ремонт на случай пробоя теплых водяных полов можно самостоятельно. Признаком протечки служит резкое снижение давления в трубопроводе. И даже в том случае, если произошла совсем незначительная разгерметизация магистрали, последствия могут быть серьезными. Прежде всего, устанавливается место протечки теплого пола.

Если на поверхности пола появились влажные пятки, то установить его не составит особого труда. В противном случае нужно использовать дистанционные индикаторы влаги или тепловизоры. В том месте, где произошло повреждение трубопровода, прибор покажет яркое светлое пятно.

Перед тем как приступить к работе, обязательно перекройте кран подачи воды. Затем обеспечьте доступ к поврежденному участку магистрали, который позволит вырезать часть трубы с пробоиной.

Важно! Свободные концы закройте специальными заглушками, а если их нет под рукой, то используйте для этой цели резиновые перчатки или целлофановый пакет. Это предотвратит проникновение грязи в систему

Чтобы провести ремонт участка теплого водяного пола, нужно приобрести:

• отрезок трубы нужного диаметра;
• фитинги;
• обжимной ключ.

Обратите внимание, что для ремонта трубопровода резьбовые фитинги для замуровывания непригодны. Этот материал ненадежный и может дать утечку

Аккуратно очистите один конец трубы. Развальцуйте его и наденьте фитинг, отпрессовав двойным движением. Аналогичным способом подготовьте к монтажу и второй конец трубы.

Проведите опрессовывание фитинга с другого конца ремонтируемой трубы, отрежьте нужный размер и отпрессуйте соединения. Откройте кран подачи воды и проконтролируйте место утечки. Если все в порядке, залейте новую стяжку.

Таким способом ремонтируется поврежденная трубу системы из металлопластика. Если теплый водяной пол проведен трубами ПВХ, то процедура замены проходит другим способом

Невзирая на прочность материала ПВХ, иногда по своей же неосторожности можно повредить трубу. Например, сверлением

Поврежденную ПВХ трубу надо ремонтировать с использованием специального паяльника и ремонтной муфты. Для проведения ремонтных работ следует сначала сопоставить размеры муфты с размерами трубопровода, а после этого, при помощи паяльника установить.

Провести ремонтные работы водяного пола самостоятельно можно и в случае, если причина неравномерного прогрева – неработающий контур.

Сначала тщательно осматривается распределительный щиток

Особое внимание уделить местам подсоединения контуров. Балансировочный клапан самостоятельно определяет, как и сколько подается воды

Если клапаны нарушены, то их обычно балансируют самостоятельно.

Для этого по очереди откручивают каждый клапан и контролируют насколько стало теплее. Предотвратить такую проблему можно, если изначально установить автоматический контролер, способный собирать информацию о температуре в комнатах и распределять тепло в петлях.

Если полы совсем не нагреваются, то вероятней всего насос вышел из строя. Обнаружить такую поломку легко – насос не жужжит и не вибрирует.

Для начала проверяется подача напряжения на агрегат. А также проконтролировать возможность скопления солей. Часто мелкая неисправность насоса приводит его в негодность. Но исправить все можно обычными профилактическими процедурами. Нужно сначала его снять и попытаться крыльчатку насоса провернуть отверткой. Когда ротор начнет свободно вращаться, попробовать его снова установить и запустить. В большинстве случаев после такого «ремонта» он начинает нормально работать.

Завоздушенность системы часто приводит к тому, что теплый пол перестает нагреваться. Чаще всего такая поломка встречается после полного его отключения, например на лето. При запуске образуются воздушные пробки, которые снижают теплоотдачу. Убрать лишний воздух можно самому, но лучше обратиться за помощью к специалистам.

Самой банальной причиной неравномерного нагрева теплого водяного пола является загроможденность комнаты мебелью. Поэтому, перед его установкой нужно правильно определиться с местами, где вы планируете поставить мебельные гарнитуры. Желательно не класть трубы на местах будущей установки шкафов, громоздких кресел и диванов. Но если это уже произошло, то остается один вариант – отодвинуть мебель и освободить места, где установлен водяной теплый пол.

Профилактика и обслуживание

Долгий срок службы и безотказная работа возможна лишь при соблюдении должных условий эксплуатации и регулярной профилактики насоса. Под обслуживанием подразумевается периодический осмотр и чистка насоса. Осмотр на предмет отклонений в работе следует осуществлять хотя бы раз в квартал, то есть два раза за отопительный сезон. Чистку желательно выполнять раз в два-три года в зависимости от качества воды и условий, в которых функционирует насос.

В течение всего периода эксплуатации желательно периодически проверять работу насоса:

• Места подсоединения проверяются на предмет протечки. При выявлении заменяются прокладки и уплотнители (пакля, ФУМ-лента и т.п.).
• Визуально проверяется наличие и состояние заземления.
• Звук работающего двигателя не должен сопровождаться лязгами или ударами, посторонними звуками.
• Двигатель не должен сильно вибрировать.
• Проверяется давление в линии и его соответствие номинальному.
• Корпус должен быть чистым и сухим. Если это не так, то следует провести внешнюю чистку, проверку электронного блока на предмет залива и устранить причину, по которой насос оказался мокрым.

Примерно раз в два-три года желательно выполнить чистку насоса, включая все его элементы. Это касается только моделей с возможностью разборки. Есть насосы с запрессованным или цельным, сварным корпусом, не предполагающие ремонта или разборки. Такие агрегаты работают на отказ и после заменяются на новый в сборе. Желательно доверить эту работу сервисному центру. Однако при наличии навыков и инструмента можно выполнить все самостоятельно

• шестигранный ключ;
• шлицевая отвертка (плоская) на 4 и 8 мм;
• отвертка крестовая.

Перед разборкой насоса с системы сливается вода или дренируется отдельный участок, в котором задействован насос, демонтировать его и после уже приступать к разборке.

1. Шестигранным ключом или крестовой отверткой откручиваются 4-6 болтов по периметру корпуса двигателя в месте соединения с ракушкой насосной части.
2. Снимите ракушку, при этом крыльчатка останется на валу ротора вместе с двигателем.
3. По периметру найдите четыре дренажных отверстия. С помощью узкой шлицевой отвертки понемногу по периметру поддевайте рубашку отсека двигателя под крыльчаткой. В результате вал с ротором и крыльчаткой выйдут из пазов и стакана статора. Помочь себе можно, если открутить защитную пробку с внешней стороны насоса, вставить в прорезь на торце вала отвертку и легкими ударами выбивать вал из опорного подшипника.

Защита от короткого замыкания

Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.

В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.

Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.

Сколько по времени нагревается теплый пол?

Вывод: время нагрева теплого пола при первом включении зависит от вида электрического пола (нагревательный мат, кабель или ИК пленка) и типа покрытия (ламинат, ковер, паркет, палас, плитка или стяжка).

Добавим, данные расчеты уместны при «прочих равных условиях». Это такие как теплопотери помещения, мощность теплого пола и другие, о которых мы поговорим в следующий раз.

Если у Вас остались вопросы: Сколько по времени нагревается теплый пол? Сколько теплый пол нагревается? Как быстро нагревается теплый пол под плиткой? На сайте есть бесплатная консультация. Обращайтесь к нашим менеджерам, они с радостью Вам помогут. Телефоны Вы можете посмотреть на любой станице сайта, или заказать «обратный звонок». На сайте представлено большое количество электрических теплых полов, как украинских, так и европейских производителей. У нас самые демократические цены. Приятных Вам покупок.

Отсутствие питания

К терморегулятору подключены греющие элементы, поэтому на данном устройстве должны отображаться значки, благодаря которым можно узнать выставленные параметры системы. Если индикатор не работает, значит, надо искать поломку мультиметром, с помощью которого можно определить напряжение. При его обнаружении следует проверить, доходит ли оно до греющего кабеля или пленки. Кроме того, слабый нагрев возможен в случае, когда провода некачественно подключены к клеммам.

Если после удачной проверки напряжения на входе теплый пол не греет, причину поломки необходимо искать на участке подключения системы к регулятору. К тому же работоспособность терморегулятора можно проверить простым способом: подсоединить систему напрямую к электросети. Если при таком методе подключения теплый пол будет работать в полную мощность, значит, необходимо заменить упомянутый элемент.

Повреждения водяного контура

Перепады давления в системе могут привести к разрыву трубопровода. Протечка в данном случае является самым неприятным фактором, устранять которую придется срочно. Незначительная разгерметизация водяного провода становится причиной ослабления интенсивности потока теплоносителя. Соответственно пол прогревается недостаточно неравномерно. Стяжка может в скором времени разрушиться. Определить место протечки можно разными способами. О самых простых вариантах, используя подручные средства, имеется масса информационного материала. Наиболее быстрый и простой способ в данном случае – воспользоваться тепловизором. Этот прибор с высокой точностью определит место повреждения водяной трубы.

Технология ликвидации протечки зависит от используемых труб.

После монтажа фитинга, края обжимаются. Если включать подачу теплоносителя после проведения ремонтных работ, следует выждать два, три дня, что бы убедиться в надежности соединения. Только после этого восстанавливается целостность стяжки и наборной конструкции пола.

Вариант с использованием труб ПВХ выглядит предпочтительнее. Такие расходные материалы обладают необходимой прочностью. Однако при неправильном обращении со строительными инструментами во время строительных и ремонтных работ можно легко нанести повреждение водяному контуру. Ликвидация аварии выполняется по аналогичному сценарию. Сначала демонтаж старой стяжки. Далее осуществляется замена поврежденного участка на целый фрагмент трубы. Работы проводятся с помощью паяльника и ремонтной муфты.

Новая заливка бетонной стяжки выполняется только после проверке соединения на герметичность.

Как рабо​​​​​​​тают теплые полы?

Изучив специфику работы системы и особенности ее конструкции, можно без особого труда выявить причины неисправностей и оперативно их устранить.

Электрического пол

Температура греющего элемента повышается благодаря внутреннему сопротивлению материала – по такому же принципу функционирует большинство электронагревательных бытовых приборов, например, электрочайники и электроплитки.

Электрическая пола

В качестве нагревательного элемента используется одно- или двужильный кабель, уложенный непосредственно в стяжку либо под финишное напольное покрытие. Управление работой осуществляется посредством терморегулятора, автоматически отключающего систему при достижении установленной пользователем температуры.

Принцип работы водяного пола

Теплый пол такого типа представляет собой уложенный горизонтально поверх плиты перекрытия водяной радиатор. От возникающих при эксплуатации нагрузок конструкция защищена бетонной стяжкой.

Система водяного обогрева

В большинстве случаев отопительный контур составляют две трубки, по которым по замкнутому кругу циркулирует теплоноситель. Нагретая в котле вода поступает по разводке главной отопительной системы, прогревает стяжку до температуры 27-36°С и, остыв, возвращается обратно, чтобы нагреться вновь.

В «полы» устанавливается термодатчик, который при достижении установленной пользователем температуры воздуха в комнате подает сигнал о прекращении подачи горячего теплоносителя. Такая функция важна в первую очередь для полов, имеющих температурные ограничения в эксплуатации.
