Теплообменник своими руками: виды, принцип работы воздушного и водяного, из чего они сделаны, чем и как промыть устройство для банной печи

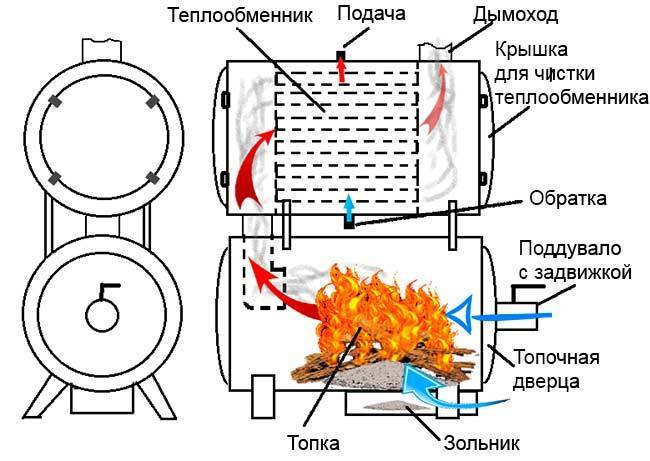

Принцип работы печи с теплообменником

Банная печь с теплообменником

Теплообменники или водяные контуры независимо от своего месторасположения работают по единому принципу. Тепловая энергия непосредственно от печи передается водяной рубашке или регистру. Залитый в теплообменник теплоноситель начинает нагреваться; в баке или же вода имеет комнатную или ниже таковой температуру.

За счет этой температурной разности в контуре создается давление, которое способствует самотечной циркуляции теплоносителя. То есть, нагретая в теплообменнике вода поступает в выносной бак. Из бака горячая вода расходуется на гигиенические процедуры, после чего в емкость заливается холодная порция теплоносителя. Холодная вода в свою очередь переносится по трубам в теплообменник, где происходит ее нагрев.

Если система закрытого типа (то есть выносной бак работает как отопительный прибор), заливка воды производится строго до розжига печи, в противном случае из-за разницы температур может деформироваться и лопнуть металл теплообменника.

Циркуляция продолжается до тех пор, пока в печи поддерживается высокая температура.

Таким образом, при наличии в печи теплообменника отпадает необходимость в установке водонагревателя для душевой, а также обустройстве дополнительных источников тепла в помещениях.

Проведение расчета теплообменника

Базовые знания о законах теплообмена понадобятся при расчете оборудования. Специалисты обычно используют удельную теплоту фазовых и химических превращений

Важно знать и удельное теплосодержание, а именно объем тепла, который требуется для нагрева 1 килограмма вещества. Эффективность пластинчатого теплообменника вычисляется по следующей формуле: КПД = (Q2 * C2 * (t под-t обр)) / (Q1 * C1 * (T под-T обр)) * 100 % = 80 %, где С равно 1,163, что составляет теплоемкость воды

А вот Q – это расход, который выражен в метрах кубических за секунду. Наиболее часто данные значение на практике не превышают 85 %.

После того как вам стало известно, как производится расчет теплообменника пластинчатого типа, вы можете приступать к выбору оборудования. Однако подобный прибор можно выполнить и самостоятельно.

Как безопасно эксплуатировать банную печь с теплообменником

Наверное, безопасность для каждого человека находится на первом месте, поэтому нужно правильно уметь эксплуатировать систему:

Трубы, соединяющие части системы с баком нельзя неподвижно прикреплять к поверхности стены, так как они изменяют линейные параметры в процессе нагрева.
Характеристики мощности теплообменника не должны быть больше 10% мощности печи.
Выбор объёма бака для воды должен, проводится в соответствии с тем, что время прогрева последнего должно происходить на протяжении 2-х часов после розжига топлива в топке. В противном случае вода превратиться в пар.
Нельзя заполнять систему водой, когда она разогрета до высоких температур.
Для уплотнения резьбовых соединений системы нужно использовать прокладки способные выдержать высокую температуру.

На строительном рынке существует огромный ассортимент отопительных систем для бани с теплообменником и без него. Однако и самостоятельно можно соорудить теплообменник для банной печи при наличии необходимых инструментов и навыков проведения сварочных работ.

Преимущество банной печи с теплообменником

Самыми важными достоинствами печей с теплообменником можно считать следующие параметры:

Банная система с теплообменником выполняет сразу две функции – нагревает воду, а также отапливает помещения парилки и предбанника.
Бак такой системы может располагаться в помещении, соседнем с парилкой.
Печи такого вида, стоимость которых не такая уж и большая, производятся из качественного материала с большим эксплуатационным ресурсом.
Топка современной печи снабжается огнеупорным стеклом, благодаря которому можно наслаждаться горением огня, при этом контролируя сам процесс.
Внешний вид довольно привлекателен, а сама система неприхотлива в уходе.
Хочется отметить, что печи такой конструкции просты в плане установки, которая возможна собственными руками.
Незначительные габариты такой банной печи позволяют экономить пространство в парилке.
Также мощность такой системы прекрасно справляется с быстрым прогревом помещения отведённого под парную до нужной температуры.

Отопление дома бойлером

Хорошее отопление – это один из самых важных факторов, отличающих комфортный дом от дома, в котором человек не может чувствовать себя уютно. Сегодня существует множество традиционных систем отопления, с помощью которых можно обогреть загородный дом любого размера. Одной из самых популярных систем является газовое отопление. Природный газ считается у нас одним из самых дешевых теплоносителей. Но, к сожалению, газопроводы протянуты далеко не везде. Поэтому большой популярностью пользуются системы отопления, в которых используется другой теплоноситель – например, горячая вода. А основой такой системы может стать обыкновенный бойлер.

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

встраивается в печь;
крепится на дымоход;
или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

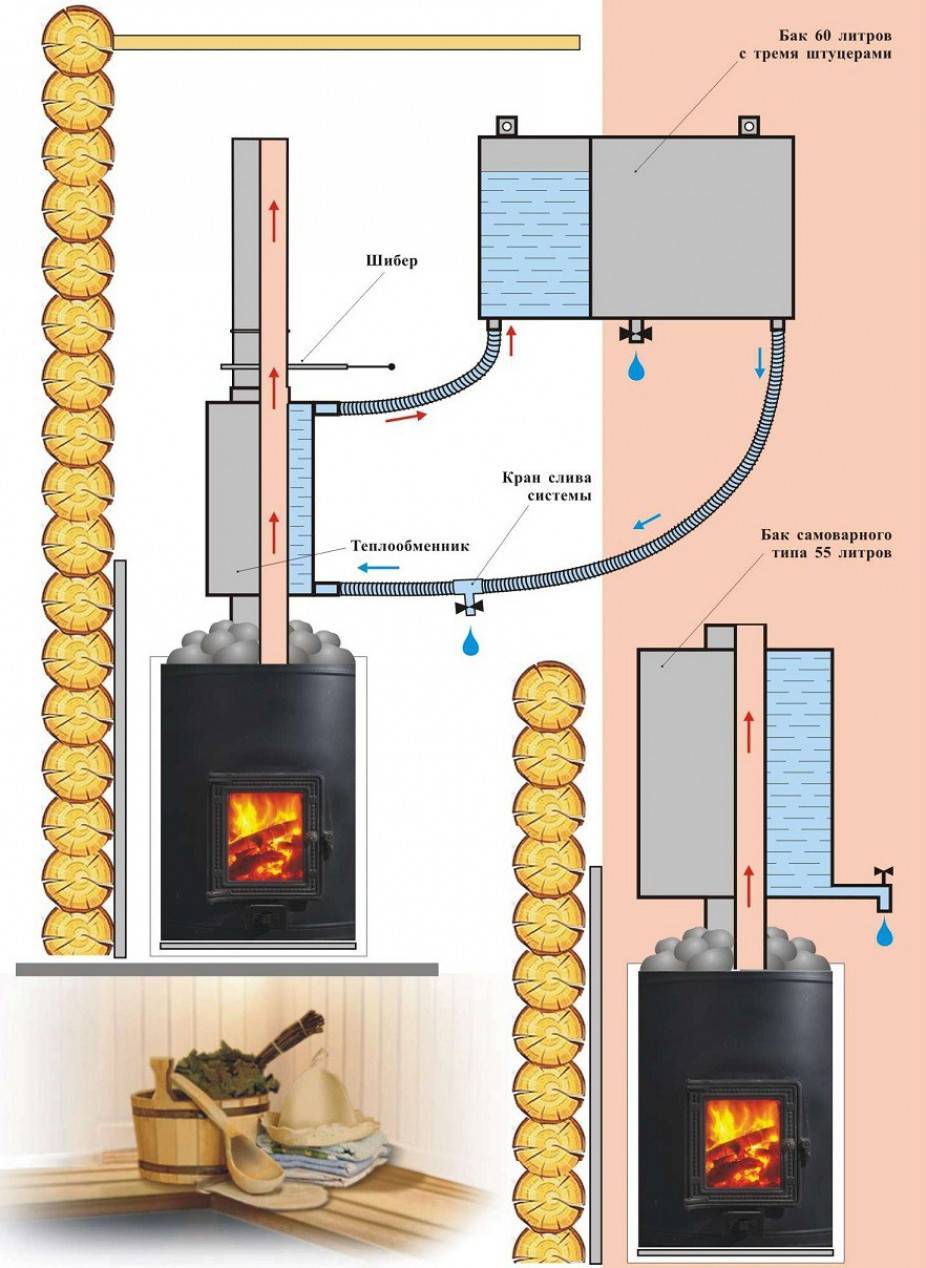

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
медные или стальные трубы или гибкая подводка для ГВС;
шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

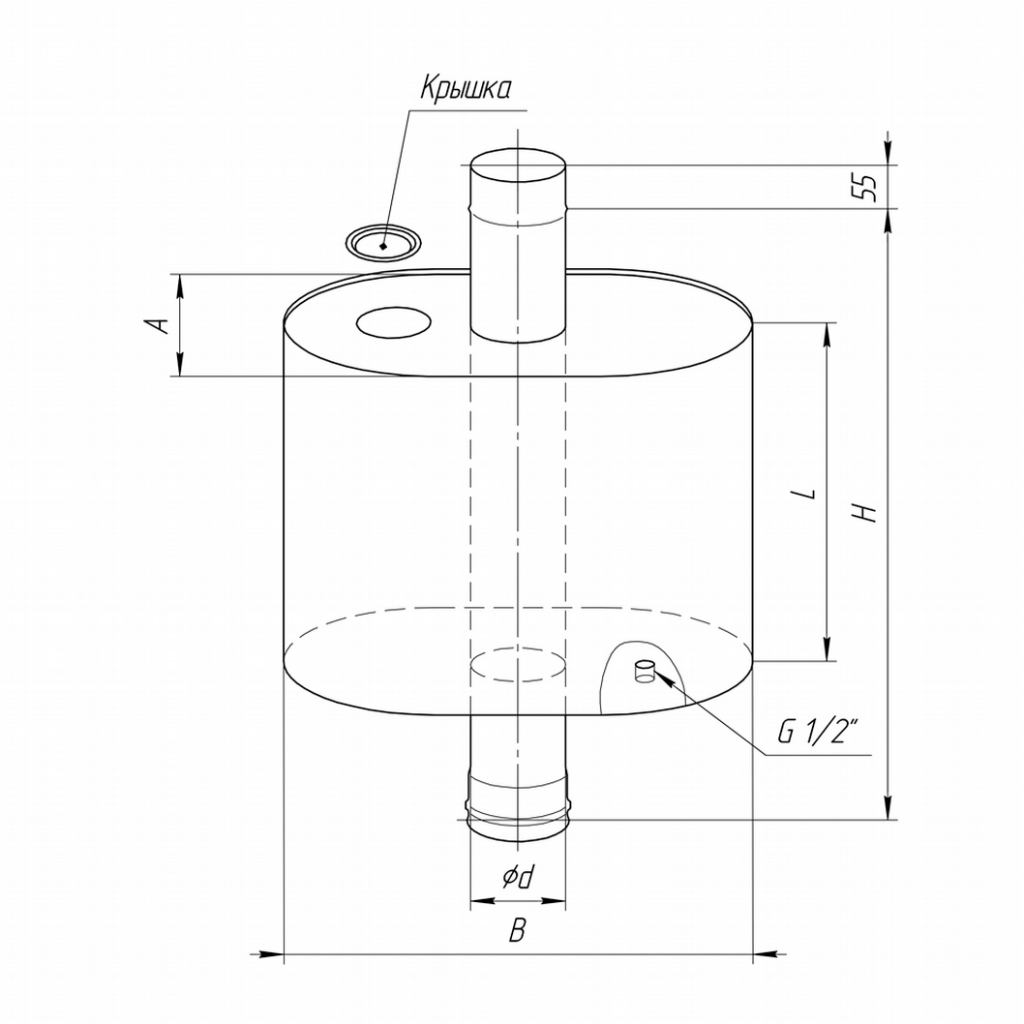

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева

Мы рекомендуем обратить внимание на следующие условия эксплуатации:

использование бака самоварного типа допускается только с печами для бань;
запрещается эксплуатировать пустой бак во время работы печи;
если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

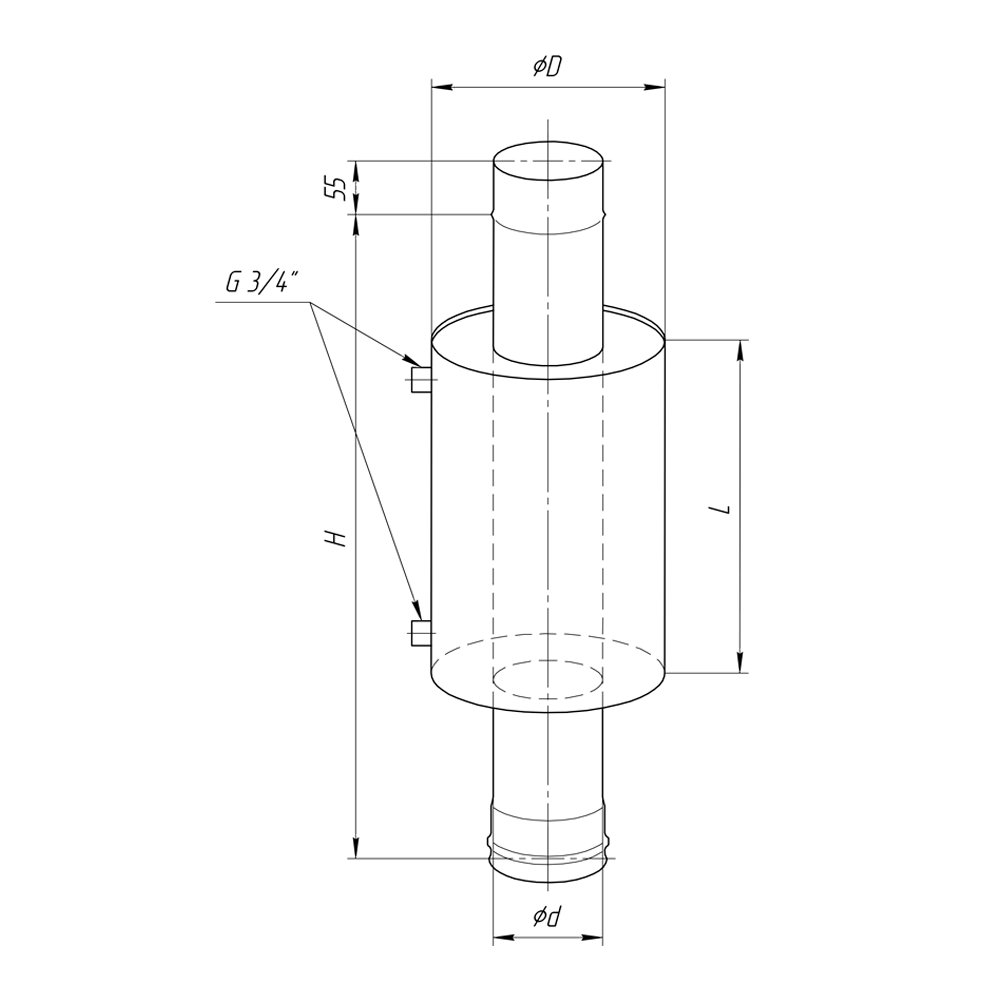

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения. Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

Вмонтирован в печь – при появлении накипи теряет КПД.
Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Преимущества отопления с теплообменником

Принцип подключения теплообменника к системе отопления

Если разбираться, для чего нужен теплообменник в системе отопления, можно заметить несколько явных преимуществ:

Простота изготовления. Если в доме уже существует печь, то придется потратиться только на изготовление самодельного теплообменника и монтаж системы отопления.
Комбинированное отопление. Дополнительно к обогреву дома от поверхности печки прибавится водяная система отопления.
Разнообразие видов топлива. Можно топить печь любыми твердыми энергоносителями, в отличие от котлов, ориентированных только на определенный вид топлива.
Красивый внешний вид. Сохранить традиционный вид русской печи бывает полезно при создании интерьера в национальном стиле.

Среди недостатков отопления через теплообменник можно назвать: менее высокий КПД по сравнению с заводскими котлами и отсутствие автоматического контроля за интенсивностью нагрева теплоносителя.

Сборка воздушного пластинчатого теплообменника своими руками с вентилятором

Сделаем из пластинчатого теплообменника бытовой обогреватель. Его можно, например, подсоединить к котлу с водяной рубашкой.

Понадобится:

готовый пластинчатый теплообменник, небольшого размера;
патрубки для воздуховода;
вентилятор;
фанера для сборки каркаса (её размеры должны совпадать с размерами боковых стенок теплообменника) – 4 шт;
фанера для фронтальной части каркаса – 1 шт;
лист металла;
брусок (такой длины, чтобы хватило на рамку и 4 коротких бруска);
саморезы;
рулетка;
электролобзик;
шуруповёрт.

Ход работы:

Из фанерных кусков сбивается ящик. Внутренние углы фиксируются при помощи брусков на саморезы. Теплообменник должен плотно вставляться в каркас.
На одну сторону каркаса крепим лист металла, посередине прорезаем отверстие, в которое будет вставлен вентилятор.
Делаем рамку из бруска. Крепим её на противоположной стороне каркаса.
К рамке приделываются патрубки для воздухоотвода.

Установив такой прибор на пути следования холодного воздуха с улицы, можно получить свежий, но тёплый воздух. Потери тепла из-за вентиляции помещений сократятся в 3 раза.

Теплообменник своими руками

Теплообменником можно назвать устройство, не имеющее собственного источника нагрева, но позволяющее извлекать тепло из внешних обогревателей. При необходимости можно сделать теплообменник самостоятельно. Однако сначала следует определиться, какой именно вид конструкции вам необходим.

Как сделать теплообменник своими руками?

Наиболее простым в изготовлении является змеевик. Для его устройства лучше всего подойдет медная трубка. Она легко гнется и обладает высокой теплоотдачей. Возьмите необходимый отрезок трубки и аккуратно согните ее в спираль, поместите ее в бак или бочку. Затем выведите концы наружу и закрепите. К окончаниям трубки при помощи обжимных соединений присоедините резьбовой фитинг. В результате у вас получится теплообменник – змеевик. В качестве альтернативы медной трубки можно использовать и другие легкогнущиеся трубки. Это может быть металлопласт или алюминий.

Другой разновидностью теплообменника является так называемая водяная рубашка. Наибольшее распространение такой вид теплообменников имеет в небольших котлах систем отопления и представляет собой герметичную емкость, установленную внутри котла и позволяющую нагревать воду от циркулирующей жидкости в системе отопления дома. Недостатком такого вида теплообменника является невысокая пропускная способность и зависимость от температуры в системе.

Более сложным для самостоятельного изготовления, но и более эффективным теплообменником является конструкция под названием трубная доска. Для самостоятельного изготовления потребуется несколько вальцовочных соединений. Состоит такой тип теплообменника из трех и более герметичных емкостей, соединенных трубами. Находящиеся по разным концам емкости соединены развальцованными на концах трубами. Циркуляция жидкости межу ними дает необходимый теплообмен в средней части конструкции.

Если желание сделать теплообменник самостоятельно, не делая больших затрат, в качестве основного материала можно использовать автомобильные радиаторы, радиаторы отопления или газовые колонки.

Особое внимание на устройство теплообменника стоит обратить владельцам дач или небольших коттеджей, находящихся за городом и не имеющих возможности пользования природным газом. Устройство небольшой каменной печи снабженной теплообменником, позволит наслаждаться теплом и уютом во всех помещениях

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами. Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости.

Как сделать бустер для промывки теплообменника

Бустер состоит из резервуара, насоса для циркуляции воды и электронагревательного элемента. Не нужно разбирать котел отопления для промывки, достаточно отсоединить патрубки, к одному из них подсоединить шланг с нагнетанием через него химического раствора внутрь агрегата. Через другой патрубок раствор будет выливаться, но к нему тоже нужно подсоединить шланг.

Из химических реагентов в основном используется соляная, серная кислота, может заливаться фосфорная, азотная.

Промыть теплообменник не сложно, но соблюдать технику безопасности необходимо, то есть отключить сначала прибор от источника питания, будь то газ, вода, электроэнергия

Демонтаж нужно производить осторожно, поврежденный уплотнитель может привести к протечке конструкции, оборудование быстро выйдет из строя

Как сделать бустер для промывки теплообменника

Классификация отопительных элементов

Чтобы сделать дом более тёплым, необходимо встраивать водный теплообменник в печь. Он является наиболее практичным. Объясняется это тем, что за счёт этого устройства тепловая энергия лучше передается водой. Воздушный аппарат тоже может применяться для аналогичных целей. Есть вариант с установкой на дымоход снаружи.

Выпускаемые на сегодня отопительные устройства имеют теплообменники, максимально приспособленные для нагрева воды. В промышленных условиях такие приборы изготавливают из меди. Формируется труба, имеющая вид змеевика. Вдоль ее изгибов присутствует большое количество пластин, обеспечивающих значительную площадь теплообмена. Оборудовать у себя в жилище самодельный теплообменник, который максимально совпадал бы со строением заводского, нереально. Вот почему приходится подбирать варианты попроще.

Устройство системы

Теплообменники представлены в широком разнообразии, каждый из них имеет отличительные особенности, однако конструкции таких приборов, как и принцип работы, можно считать схожими. Если у вас есть желание выполнить теплообменник своими руками, то вы должны знать о его устройстве. В составе данного прибора имеется корпус, который обладает входным и выходным патрубками. Внутри располагается тормозное устройство, необходимое для дымовых газов. Наиболее часто эта система представляет собой заслонки с вырезами, которые располагаются на осях.

Составляющие поворачиваются в процессе работы, формируя зигзагообразный газоход, длина которого может быть разной. Регулировка положения заслонок позволяет выбрать, какова будет тяга в дымоотводящем канале, которая станет определять эффективность теплового обмена. При этом нормы безопасности эксплуатации прибора не будут нарушены.

Если вы хотите изготовить теплообменник своими руками, то можете выполнить и более простое устройство, которое не имеет регулируемых заслонок. Описываемое дополнение может быть установлено, в том числе, в печь Булерьян. При этом холодные воздушные массы сквозь отверстия, расположенные в нижней части устройства, будут поступать во внутреннее пространство конструкции. Воздух станет нагреваться от продуктов сгорания, которые проходят по дымоходу. После этого уже подогретый горячий воздух станет выходить наружу.

Использование данного устройства позволяет повысить КПД, уменьшив объем потребляемого топлива. Как показывает практика, расход топлива у печи-буржуйки, которая снабжена на дымоходе теплообменником, уменьшается в 3 раза. Однако если вы хотите добиться такого эффекта, то следует правильно произвести расчет теплообменника и подобрать устройство.

Изготовление теплообменника «труба в трубе» своими руками

Принцип работы, плюсы и минусы

По названию понятно, что теплообменник представляет собой большую трубу, внутри которой расположена меньшая. Охлаждающая или нагревающая среда перемещается по внутренней трубе, а жидкость, которую нужно охладить, подаётся во внешнюю.

Теплообменник из трубы может состоять из нескольких звеньев, соединённых последовательно.

Такая несложная конструкция имеет преимущества:

подходит для любых теплоносителей;
просто изготовить самостоятельно;
легко чистить;
служит долго;
подходит для работы под давлением (в отличие от пластинчатых);
можно подобрать скорость движения жидкостей, путём изменения размеров труб.

Однако всё нужно тщательно рассчитывать, а трубы могут обойтись довольно дорого.

Изготовление

Понадобится:

Трубки разного диаметра (желательно медь) – 2шт.
Тройники т-образные (диаметр такой же, как у большей трубки) – 2 шт.
Короткие трубки одинаковой длины, диаметр = выходу тройника. – 2 шт.
Сварка и электроды, либо мощный паяльник и припой для меди.
Болгарка.
Рулетка.

Использовать будем тонкостенные медные трубки. Выбираем подходящие по длине отрезки так, чтобы диаметр одного был минимум на 4мм больше другого (зазор будет по 2 мм с каждой стороны).

На наружную трубку с двух сторон привариваем тройники (боковой стороной).
Вставляем внутрь трубку меньшего диаметра и, проваривая торцы большей трубки, фиксируем в ней внутреннюю трубку.
К выходам т-образных тройников привариваем короткие трубки, по которым будет подходить жидкость.
Если была использована не медная, а стальная заготовка, её эффективность будет значительно ниже. Имеет смысл увеличить площадь рабочей поверхности, сделав батарею из отдельных теплообменников. Они последовательно соединяются небольшими отрезками труб, приваренных то к одному, то к другому тройнику. В результате должна получиться змейка.

Для работы с загрязнёнными средами теплообменники делаются разборными, чтобы была возможность чистить его в будущем. Для чистых жидкостей делают неразборные теплообменники.

Особенности и схема изготовления бойлера косвенного нагрева своими руками

По внешнему виду бойлер косвенного нагрева – это крупная накопительная емкость, независящая от источников энергии (газа, электричества и др.). Внутри бака, изготовленного из устойчивого к коррозии материала, установлена спиралеобразная трубка, по которой циркулирует теплоноситель. Холодная вода в бак подается через входную трубку, как правило, расположенную внизу. Нагрев воды в бойлере происходит равномерно за счет перемещающегося теплоносителя отопительной системы. Выходная трубка для горячей воды устанавливается вверху. Для удобства пользования трубы оснащаются шаровыми кранами. Снаружи бак покрывается слоем теплоизоляции.

Чертеж изготовления бойлера косвенного нагрева объемом 100 литров показан ниже:

Принципиальная схема работы бойлера:

Отопительная вода из котла поступает в емкость водонагревателя, где, проходя по спиральной трубке, на выходе преобразуется в холодную. Возвратная охлажденная вода поступает обратно в котел.

Пошаговое руководство

Изготовление бесканального теплообменника

Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
Установите бак к началу системы отопления.
Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
Согните трубку в форме спирали, получился змеевик.
Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
Подсоедините к концам деталей фитинг с резьбой.
Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
Подсоедините к термостату клеммы, после чего – провода питания.
Чтобы бак не изнашивался от перепадов температуры, установите анод.
Закройте герметично все элементы.
Наполните бак водой, теплообменник готов.

Изготовление теплообменника для дома своими руками
