Теплообменники своими руками — как сделать пластинчатый, водяной, труба в трубе, воздушный, чертежи

Русская печь – прародительница всех отопительных агрегатов

Конструкция состоит из топки, зольника и системы отвода продуктов сгорания. Особенности печи можно рассмотреть ниже:

1. Выделение тепла от русской печи не идёт ни в какое сравнение с известными агрегатами – до 6500 Ккал. Рассчитав приблизительное количество топлива, можно с уверенностью сказать, что система является экономически выгодной. А если будет устроена русская печь с водяным отоплением, то эффективность возрастёт в 2-3 раза.
2. Как правило, для русской печи в виде топлива характерны дрова. В некоторых случаях уголь – если конструкция позволяет выводить тяжёлые газы. Этот вид топлива не затратен и при условии его беспроблемной доставки, хлопот владельцы не встретят.
3. Необходимость в постоянной топке отпадает – уголь или дрова помещаются внутрь 2-3 раза за сутки. Даже если печь оборудована с водяным котлом, расход топлива не возрастёт.
4. Кирпич для кладки русской печи является доступным материалом, покупка которого даже для большого агрегата не разорительна. Окупается конструкция достаточно быстро.

Несправедливо было бы не сказать о недостатках русской печи. Однако каждый из них можно и нужно исправлять. Итак:

Постоянный контроль над топочным процессом. То есть оставить печь с водяным котлом, русская бы она была или иного типа, без присмотра нельзя. Придётся следить за дымовыми каналами при закладке топлива и чистке зольников.

Возможно, какой-либо из них окажется забитым или деформированным, что, естественно, повлияет на горение. Кроме того, нельзя перекрывать дымоходы, перед тем как лечь спать, не удостоверившись, что угли внутри не имеют синего пламени – это выделение углекислого газа. Несчастья тогда не избежать.

В межсезонье использовать печь для отопления нельзя. Она будет долго чадить и разгораться, забивая каналы сажей. Связано это с тем, что тяга при морозе гораздо лучше, чем в плюсовые температуры – давление низко и возникает обратный процесс. Кладка печи должна происходить только специалистом – раньше хорошие печники ценились на вес золота. В идеале, печное отопление с водяным контуром, схема которого была предложена мастером, им и производится. Поэтому обращаясь в компанию по соответствующим услугам, следует заказывать весь комплекс, от кладки до розжига.

Достоинства теплообменника

Простая схема теплообменника труба в трубе не является помехой для его значительной популярности. Что касается обслуживания, то простота устройства дает возможность проводить его самостоятельно, без привлечения сантехников.

К основным преимуществам аппаратов данного типа можно отнести следующее:

1. Оптимальная скорость транспортировки теплоносителя. Это достигается благодаря тщательному подбору водопроводных труб необходимого диаметра: это дает возможность раствору двигаться внутри системы беспрепятственно.
2. Простота изготовления и ухода. Это позволяет без проблем проводить регулярную чистку устройства, позитивно влияющую на продолжительность его службы.
3. Универсальность. Данное свойство теплообменника позволяет использовать не только жидкий, но также парообразный теплоноситель. Как результат, аппарат с успехом может применяться в самых разных системах.

К недостаткам оборудования обычно относят такие моменты:

• Большие размеры. Это накладывает свой отпечаток как на транспортировку, так и эксплуатацию прибора. Особенно это касается приватного использования, т.к. дополнительное пространство на установку аппарата найти не всегда просто.
• Дороговизна. Стоимость наружных труб, не занятых в теплообмене, а также труб, которыми оснащается грунтовый теплообменник (если они имеются в общей конструкции) довольно значительна.
• Сложность проектирования. Данная процедура по силам разве что профессионалам, так как требует проведения сложных вычислений и знания точных параметров системы. Как результат, общая стоимость монтажных работ увеличивается.

Несмотря на имеющиеся недостатки теплообменников труба в трубе, положительные стороны это успешно компенсируют: это объясняет большую популярность данных аппаратов не только в промышленных сферах, но и частных домовладениях.

Основные достоинства

Несомненными плюсами применения теплообменника в конструкции печи являются:

• Одновременное осуществление нескольких функций: нагрев воды, воздуха в нескольких  помещениях, а также парообразование;
• Варианты установки бака на значительном расстоянии от печи (даже в другом помещении);
• Долговечность. При использовании современных материалов и соблюдении технологии монтажа срок эксплуатации достигает 20 лет.
• Эстетичный внешний вид
• Доступность ухода;
• Простота монтажа;
• Высокая эффективность;
• Возможность установки как в русской традиционной бане, так и в современной финской сауне;
• Экономия места за счет компактных размеров;
• Высокая мощность и как следствие, быстрый нагрев до требуемой температуры;
• Отсутствие (или несущественность) деформаций при нагреве

Что делать с регулятором мощности?

Маленькое, недорогое устройство значительно сэкономит средства и поможет выставлять на теплообменнике нужную вам температуру.

Чтобы установить его на трубку теплообменника, нужно клеммами подключить термостат, а потом провода питания.

Теплообменник может стать отличным дополнением к печи, он повысит её эффективность. Его можно установить на вентиляционных отверстиях и греть проходящий в дом воздух, обеспечить дом горячей водой, заставить обычную печь отдавать больше тепла и много другое.

Печь на даче – не лишняя конструкция, так как в межсезонье погода может быть непредсказуемой. Кирпичная печь для дачи своими руками: виды печей, правильный выбор места, рекомендации по работе.

О том, как правильно рассчитать мощность отопительного котла, читайте в этой статье.

Теплообменник и печь-камин

Такой вариант подойдет для тех, кто планирует обогреть несколько комнат, но при этом любит живой огонь.

Теплообменник и печь-камин

Конструкция

Основным элементом такой системы является печь-камин, от которого во все стороны идут многочисленные трубы, заполненные теплоносителем (зачастую им выступает вода).

Жидкость может циркулировать как естественным путем, так и принудительно – при помощи специальных насосов. Иными словами, печь нагревает теплоноситель, а насосы разносят его по всей отапливаемой площади.

Печь с теплообменником

Установка теплообменника позволяет существенно повысить эффективность теплогенератора, а вместо одной комнаты, как в предыдущих вариантах, можно отапливать сразу две без каких-либо особых на то затрат.

Основные виды

Современный рынок предлагает массу разнообразных печей-каминов, и все они могут оборудоваться теплообменником при необходимости в обогреве большой площади

При этом кто-то обращает внимание на тип используемого топлива, кто-то на мощность. Ниже рассмотрены самые популярные варианты. Устройство на пеллетах, как можно судить из названия, отличается тем, что вместо дерева его заправляют пеллетами – экологически чистым топливом, которое производится путем прессования отходов деревообрабатывающей промышленности и поставляется в виде гранул

Устройство на пеллетах, как можно судить из названия, отличается тем, что вместо дерева его заправляют пеллетами – экологически чистым топливом, которое производится путем прессования отходов деревообрабатывающей промышленности и поставляется в виде гранул.

Пеллеты

Главной причиной популярности такого вида топлива является его низкая стоимость. Более того, при горении оно практически не выделяет сажи, поэтому принято считать, что за ним – будущее.

Не меньшей популярностью пользуются варочные печи, и причина тому – полифункциональность. С их помощью можно не только обогревать помещение, но и готовить пищу. Оригинально, практично и, наверное, даже романтично (имеется в виду приготовление пищи над камином).

Пошаговая инструкция, как установить теплообменник своими руками

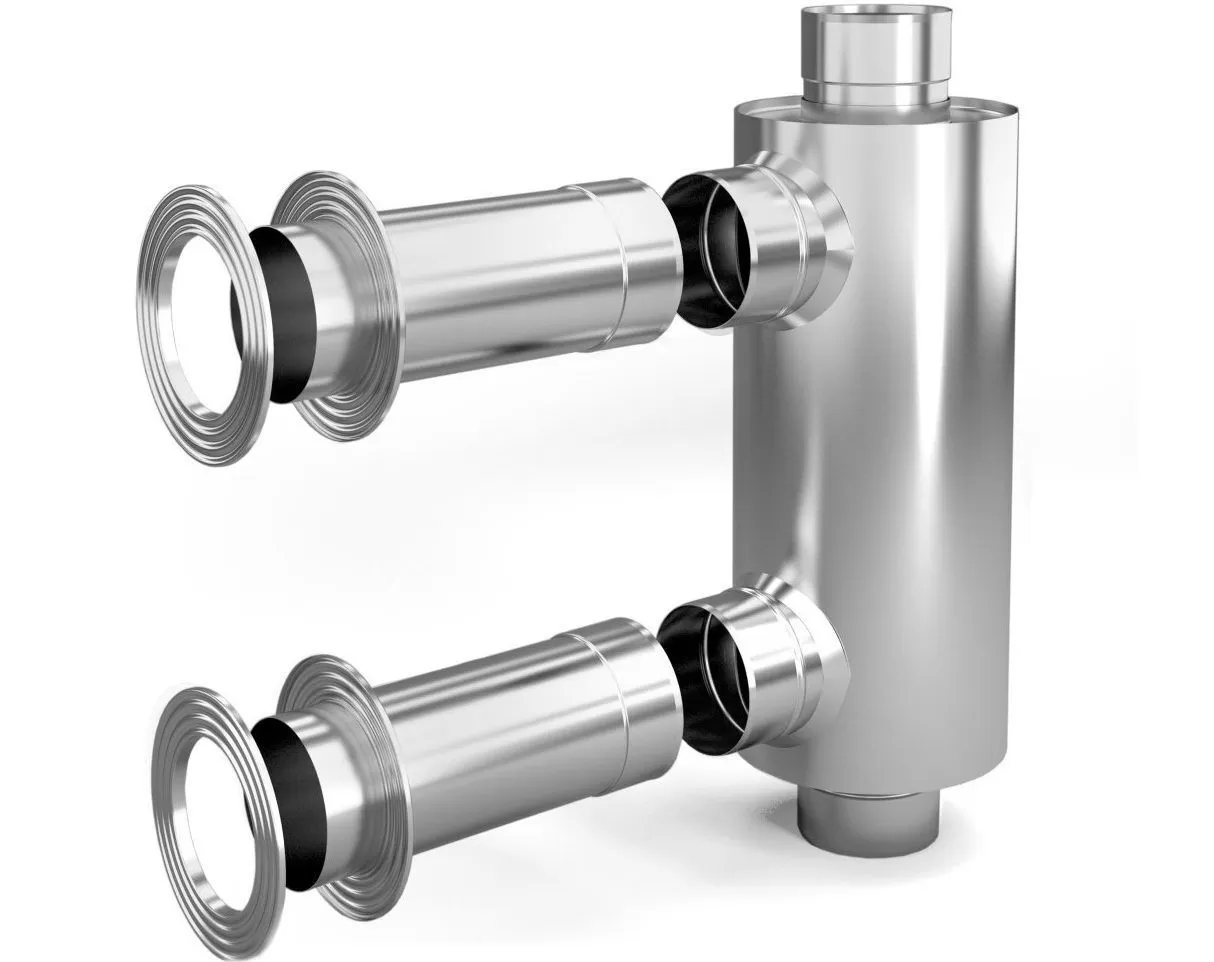

Теплообменник Кузнецова устанавливают вместо одной из секций дымохода – для этого часть дымохода придется демонтировать. Если установлен дымоход из одной длинной трубы, придется вырезать часть дымохода и монтировать конструкцию с помощью сварки.

Способы установки

Теплообменник устанавливают на некотором расстоянии от отопительного агрегата – 200-500 мм, можно и больше.

Если дымоход сборный, то необходимо разобрать часть дымохода. Патрубки теплообменника обрезаются таким образом, чтобы длина конструкции теплообменника была равна демонтированной секции дымохода. Теплообменник монтируется в дымоход, уплотняется при помощи термостойкого герметика. Сверху теплообменник окрашивается термостойкой краской.

Виды ТО

Схема и принцип работы рекуперативного теплообменника По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель Отличаются методом соединения внутренних пластин:

• В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
• В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
• В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Особенности устройства теплообменника газового котла

Одно из важнейших мест в отопительной схеме занимает устройство теплообменника газового котла. Но далеко не все потребители знают, в чем состоит его функция.

Между тем, именно от этого компонента, а также от правильности его встраивания в отопительную цепь, во многом зависит эффективность работы всей системы.

Функциональное назначение в газовом котле

Основное назначение любого обменника тепла — это, во-первых, передача тепловой энергии от источника нагревания (чаще всего, от газовой горелки) к теплоносителю (как правило, воде в замкнутом или незамкнутом контуре) и, во-вторых, передача тепла от одного теплоносителя, разогретого до нужной температуры, к другому, холодному, теплоносителю.

По способу передачи тепловой энергии от источника тепла к технической жидкости различают 3 основных вида термообменников.

При участии первичного, состоящего из медных трубок и пластин, осуществляется передача тепла от сгорающего в горелке газа к жидкому теплоносителю. Используется в основном в контуре отопления помещений.

Вторичный обменник передает тепло от нагретого (в первичном термобменнике) носителя непосредственно к нагреваемой среде. Представляет собой пластинчатое устройство, предназначенное для подогрева воды из водопроводной системы дома.

Третий вид обменника тепла — совмещенный битермический, осуществляет двойной обмен теплоносителей. Чаще всего на практике применяются двухконтурные (с первичным и вторичным обменниками тепла) котлы, реже — одноконтурное (только с первичным термообменником) отопительное оборудование.

Принцип работы первичного и вторичного устройств в двухконтурном отопительном котле

В схеме двухконтурного котла первичный теплообменник «отвечает» за работу отопительного контура (рис.1).

Указанный обменник (5) получает тепло от горелки (1). Благодаря трехходовому перепускному клапану (3) нагретая вода, циркулирующая в системе за счет гидропомпы (2), не попадает во вторичный теплообменник, а направляется исключительно по отопительному контуру (А). Жидкость, остывшая в процессе отдачи тепла помещениям, возвращается в нагревательный котел по обратной линии (D).

Вторичный обменник тепловой энергии включается в циркуляцию нагретой воды в том случае, если нагретая жидкость или перенаправляется в систему горячего водоснабжения (ГВС) с одновременным отключением отопительного контура, или проходит одновременно по системам отопления и ГВС. В первом случае (рис.2) клапан (3), перекрыв отопительный контур (А), пускает течение воды от первичного теплообменника к вторичному устройству (4).

Внутри данного термообменника проходит трубопровод, по которому в нагреватель поступает холодная вода из общей водопроводной сети (С). Проходя через толщу жидкости, разогретой до заданной температуры, холодная вода, в свою очередь, нагревается и в таком виде попадает уже в систему горячего водоснабжения (В).

Некоторые моменты профилактики

Для качественной работы двухконтурного котла надо обеспечить следующее:

1. На входе в котел трубопровода холодного водоснабжения следует устанавливать фильтр, препятствующий загрязнению теплообменника.
2. Чтобы замедлить образование накипи в трубопроводе, надо отрегулировать нагрев воды в ГВС не выше 45-50°С.
3. Выполнять капитальную очистку теплообменников раз в 3-7 лет. Если вода слишком жесткая, чистить устройство не реже одного раза в 3 года.

Если эти требования будут соблюдены, потребитель может рассчитывать на долгую и надежную работу оборудования.

Разновидности установок

Данный агрегат использует тепловую энергию от дымоотводной трубы, которую передает теплоносителю. Конфигурация устройства зависит от вида и конструкции дымохода, материала из которого он изготовлен. В качестве теплоносителя может выступать:

• обычная вода;
• воздух;
• любые жидкости, которые не замерзают;
• масло.

Варианты теплообменников для дымоходов

Все теплообменники разделяют на воздушные и жидкостные. Воздушные установки имеют достаточно простую конструкцию. Их можно сделать своими руками при помощи подручных средств. Недостатком данного агрегата есть его низкая продуктивность.

Теплообменник, который использует в качестве теплоносителя жидкость, имеет более сложную конструкцию. Чтоб данная установка работала эффективно, нужно соблюдать некоторые рекомендации по монтажу. Но если все сделать правильно, дымоход с теплообменником может исполнять роль полноценной отопительной системы для небольшого дачного домика или бани.

Советы и рекомендации

Как видите изготовить теплообменник самостоятельно не трудно. Для простой конструкции достаточно бака, двух медных трубок разных по диаметру, змеевика и вентилятора. За счет устройства можно не только обогреть помещение, но и охладить его.

Вещь, подобно обменнику в той, или иной форме имеется практически в каждом доме. Подойдите к работе конструктивно и обстоятельно, изготовьте чертежи, определитесь с выбором материала, следуйте вышеописанной инструкции по изготовлению, сборке и подключению устройства.

При желании и последовательных действиях соберете конструкцию не хуже магазинной, в доме будет тепло и уютно, а устройство – работать безотказно в течение длительного времени.

Конструкция воздушного теплообменника

Воздушный теплообменник на дымоход представляет собой полый корпус, который подключается к системе отопления при помощи специальных патрубков. Внутри корпуса устанавливается специальное тормозное устройство для газов, которые образуются в процессе горения топлива. Чаще всего это специфическая система заслонок с небольшими вырезами для движения потоков воздуха. В некоторых моделях теплообменников существует возможность регулировать силу тяги в дымоотводном канале, что влияет на продуктивность агрегата.

Теплообменник воздушный (конвектор)

Данное устройство работает благодаря принципу конвенции. В нижней части теплообменника есть отверстие, сквозь которое в его корпус попадает холодный воздух. Он быстро нагревается от воздействия высокой температуры дымохода, после чего возвращается обратно в помещение. Таким образом, за несколько минут в комнате, где установлен данный агрегат, стает заметно теплее.

Преимуществом данной конструкции есть значительное повышение производительности печки. При использовании одинакового количества твердого топлива можно получить в несколько раз больше тепловой энергии.

Особенности конструкции

Чтобы вы смогли представить, как работает теплообменник, хотим предложить вам одну очень простую конструкцию, которая с недавних пор завоевала огромную популярность у дачников. По сути, это обычная солнечная батарея, потому что источником тепла будут являться солнечные лучи, которых в летнее время в избытке.

Для этого вам потребуется деревянная площадка, которую лучше всего покрасить в черный цвет. Теперь на ней соберите змеевик из резиновых шлангов, стальных или медных труб, пластиковых труб. Это на ваше усмотрение, не забывайте о показателях теплопроводности. Соедините трубы в змеевик. Чем чаще витки, тем лучше. Один конец змеевика подсоединяется к водопроводу, второй к месту отбора горячей воды. К примеру, к смесителю летнего душа.

Ставите площадку под наклоном так, чтобы солнце всегда было направлено на нее. Вот вам готовый, дешевый теплообменник, изготовленный своими руками, который использует бесплатную солнечную энергию.

На этом примере видно, что собой представляет теплообменник для печи, как он работает. Самое главное, что сделать его своими руками несложно

Важно знать его конструкцию, размеры и выбрать материал для изготовления

Технология изготовления

Простейшим устройством такого типа можно считать медную трубу длиной в несколько метров, свернутую кольцами и установленную в бочку с водой таким образом, чтобы снаружи оставались лишь вход и выход. Такая конструкция (ее называют «змеевиком») способна охлаждать или нагревать жидкость в бочке, в зависимости от того, что именно нужно (в большинстве случаев необходим нагрев).

Схема монтажа теплообменника

«Змеевик» врезается в трубопровод рядом с печью или в накопительный бак. Спиралевидная труба устанавливается на высоте 1,5-2 м и становится дополнительным источником тепла.

Простейший теплообменник типа «труба в трубе»

Отдельно стоит рассказать о том, какой длины труба будет равняться, к примеру, 2 киловаттам. Основным критерием в данном случае является теплопроводность материала. Допустим, диаметр трубы составляет 2 см, а разница в температуре – 40ᵒС. Если произвести несложные расчеты, то выходит, что:

• металлопластиковых труб с их коэффициентом теплопроводности в 0,3 потребуется более 4 км;
• стальных труб с показателем в 50 – 25 м;
• медных труб с теплопроводностью свыше 380 – всего 3 м.

После подобных арифметических задач вполне очевидно, что наиболее подходящим материалом является медь. Более того, этот металл с легкостью гнется и подсоединяется резьбовым фитингом.

Теплообменник с емкостью

Теплообменник с емкостью

Самый подходящий для котла или печи вариант. Для его изготовления потребуется металлический бак литров на двадцать и две медных трубки.

Шаг первый. Если подходящего бака нет, то берется листовая сталь толщиной 2,5 мм и из нее сваривается резервуар необходимого объема. Сварка должна выполняться с минимальной толщиной швов.

Шаг второй. Резервуар устанавливается на высоте 1 м от пола, но не далее, чем в 3 м от отопительного печи. В нем проделываются два отверстия: одно – справа, возле дна конструкции, второе – слева, в самой высокой точке.

Шаг третий. Нижний отвод подводится к печи с минимальным наклоном вниз в 2ᵒ. Верхний отвод при этом подключается с наклоном в 20ᵒ, но уже в другую сторону.

Шаг четвертый. На выходе нижнего отвода врезается сливной кран накопительного бака. В нижней точке этого же отвода врезается еще один кран – для слива всей системы.

Шаг пятый. По окончании монтажа теплообменник проверяется на герметичность. В целях проверки он заполняется водой под незначительным напором – это позволит обнаружить протечки, если таковые имеются.

Трубная доска

Теплообменник с таким замысловатым названием также может быть изготовлен своими руками, хотя для этого понадобится опытный сварщик или же навыки работы со сварочным аппаратом.

Для изготовления потребуются:

• герметичные металлические резервуары, 2 шт.;
• медные трубки небольшого диаметра, 15-20 шт.

Резервуары располагаются по краям и соединяются между собой медными трубками, установленными под углом в разных точках емкостей. Вода будет перемещаться из одного резервуара в другой, а между ними, в том месте, где проходят соединительные трубки, и будет происходить обмен теплом.

Водяная рубашка

Не менее популярной разновидностью теплообменников является так называемая водяная рубашка. Она состоит из двух герметичных резервуаров разного диаметра, при этом один из них помещен в другой. Но сразу отметим, что подобная конструкция достаточно сложна в изготовлении, и справиться с ним самостоятельно, не имея специальных навыков, невозможно.

Теплообменники вода-вода – типы, характеристики, особенности применения

Теплообменник вода-вода обеспечивает теплопередачу между двумя жидкими средами. В качестве водоводяного теплообменника могут использоваться разборные пластинчатые, пластинчатые паяные или кожухотрубные теплообменники в зависимости от сферы применения. Конкретный тип выбирается на основании объемного расхода и химических свойств жидкостей, между которыми происходит теплопередача. Каждая конструкция имеет свои преимущества и недостатки для конкретного применения. Стоит отметить, что водоводяной теплообменник в настоящее время является одним из наиболее востребованных типов на рынке.

Применение теплообменников вода-вода

Теплообменники вода-вода применяются во множестве отраслей промышленности и хозяйства. Основными сферами применения являются:

– Бытовые системы горячего водоснабжения

– Подогрев воды для бассейнов

Для продления срока службы водоводяных теплообменников необходимо обеспечить правильную водоподготовку для исключения образования водного камня и засорения каналов. Большинство крупных производителей указывают требования к чистоте и химическому составу воды в технической документации.

Пластинчатые теплообменники вода-вода

В последнее время наибольшее распространение получили пластинчатые теплообменники вода-вода благодаря целому ряду преимуществ:

– Длительный срок службы

– Простота эксплуатации и технического обслуживания

– Низкое загрязнение теплообменных поверхностей благодаря самоочищающимся каналам

– Невысокая стоимость относительно кожухотрубных теплообменников

Пластинчатый теплообменник вода-вода состоит из набора штампованных пластин, которые образуют параллельные изолированные друг от друга каналы. Потоки греющей и нагреваемой жидкостей распределяются по каналам, направление жидкостей в каналах обычно противоположное. Теплопередача между жидкостями происходит через стенки каналов, т.е. через пластины теплообменника. Поверхность пластин имеет волнистую форму для турбулизации потоков с целью увеличения эффективности теплопередачи.

Паяные пластинчатые теплообменники вода-вода наиболее компактны и эффективны в работе. Пластины выполняются из нержавеющей стали и спаяны медным припоем для герметизации внутренних контуров. Максимальное давление жидкости в таком теплообменнике может достигать 30 бар, но существуют специальные модели, давление в которых может быть выше.

Разборные пластинчатые теплообменники вода-вода подходят для больших потоков жидкостей. Пластины в таких теплообменниках собираются в единый пакет через резиновые прокладки и стягиваются длинными болтами между рамными плитами. Такой аппарат может быть разобран для очистки и замены пластин и прокладок. Более того, такая конструкция позволяет добавить дополнительные пластины для увеличения мощности теплообменника. Для применения с морской водой применяются пластины изготовленные из титана.

Расчет теплообменников вода-вода

Чтобы рассчитать теплообменник вода-вода необходимо определить следующие параметры:

– Температуру воды на входе и выходе контуров

– Максимально допустимую температуру рабочих сред

– Максимально допустимое давление рабочих сред

– Допустимые потери напора

– Тепловую нагрузку (мощность теплообменника)

– Коэффициент загрязнения, который учитывает загрязнение рабочих жидкостей

Примеры пластинчатых теплообменников вода-вода

Alfa Laval cерия CB

Конструкция: паяный пластинчатый теплообменник

Материал пластин: нержавеющая сталь

Твердый припой: медь

Теплообменники Alfa Laval CB имеют компактные размеры и имеют различные классы давления для различных применений.

Alfa Laval cерия M

Конструкция: разборный пластинчатый теплообменник

Материал пластин: 304/304L, 316/316L, 904L, Ni, Ti, TiPd

Промежуточные уплотнения: NBR, EPDM, FKM, Q

Теплообменники Alfa Laval M3, M6, M10, M15 имеют широчайший спектр применения и могут быть изготовлены из различных материалов.

FUNKE cерия FP/FPS

Конструкция: разборный пластинчатый теплообменник

Максимальное давление: 25 бар

Материал пластин: 304, 316/316L, 904L, C-276, Ni, Ti, TiPd

Промежуточные уплотнения: NBR, EPDM, хлоропрен, бутил, витон

Неподвижная и прижимная плита: Углеродистая сталь с покрытием

SWEP cерия B

Конструкция: паяный пластинчатый теплообменник

Материал пластин: нержавеющая сталь

Твердый припой: медь

Пластинчатые теплообменники вода-вода серии B от компании SWEP имеют широчайший диапазон мощностей и применений. Имеются исполнения для разных уровней давления.

Принцип работы

Без медного теплообменника не обходится ни одна отопительная система котлов. Принцип работы прост. Вода начинает циркулировать по змеевикам в трубах, нагревается, течет в трубопровод системы, в радиаторы, из которых возвращается назад, в уже остывшем виде.

В частных домах теплообменник устанавливают в целях превращения печки в водонагревательный котел

При самодельном устройстве важно учитывать размер и форму, чтобы обменник сочетался с габаритами камеры печки

К обменнику подключаются радиаторы, трубопровод, трубы нагреваются равномерно, тепло распределяется по всему дому.

Определение объема топливной закладки

Для эффективной работы буржуйки важно загружать в нее оптимальное количество топлива, причем для каждого вида горючего необходимо найти свой показатель. Если перегрузить печь, продуктов сгорания окажется слишком много и они заблокируют циркуляцию; если недогрузить — их будет мало, что также делает циркуляцию невозможной. Объем закладки подбирается так:

Объем закладки подбирается так:

1. топливо набирают в ведро;
2. отбирают из ведра горсть и, уложив в топку, поджигают;
3. добавляют топливо небольшими порциями, пока начальный участок борова не раскалится до вишневого цвета. Теперь прикидывают, сколько топлива отобрано из ведра — это минимальный объем закладки;
4. продолжают подкладывать горючее (порции необходимо увеличить), пока габариты раскаленного участка не достигнут 80%-85% длины «борова». В этот момент объем отобранного из ведра топлива будет соответствовать максимальной топливной закладке.

Тест проводится при умеренном освещении: если днем, то в пасмурную погоду (зимой); если на улице ясно — ближе к вечеру. При загрузке высококалорийного топлива (пеллеты, антрацит) раскаленная область иногда имеет вид кольца с разной шириной, занимающего различное положение по длине борова.

Тогда объем закладки определяют так:

• максимальный: раскален дальний от печи участок борова на 1/3 его длины;
• минимальный: раскаленная зона расположена посредине и имеет в длину 3-4 ладони.

Недостатки грунтового воздушного теплообменника

Наш пользователь говорит, что воздух, который попадет в дом из теплообменника, не отличается от воздуха из форточки – он такой же чистый, единственное – в нем нет уличной прохлады. Ни у кого в семье нет ощущения, что в помещение попадает воздух из грунта. Субъективно он пока что видит в этой конструкции одни плюсы.

Но воздушный грунтовый теплообменник – не самая одобряемая конструкция на FORUMHOUSE.

Минусы конструкции:

1. Она может быть опасна для здоровья.
2. В трубах образуется конденсат, который необходимо удалять.
3. Для прокачки воздуха по десяткам метров труб нужна довольно мощная вентиляционная установка.

GaserКонсультант раздела «Вентиляция» FORUMHOUSE

Если дренаж негерметичный, то вы, очевидно, дышите «воздухом из грунта». У меня это как-то не очень состыкуется со здоровьем. Ладно, если район не радоноопасный, а если да?

Внутри стенок грунтового воздушного контура создана идеальная среда для размножения различных микроорганизмов, многие из которых могут представлять опасность для здоровья людей.

Николай 1Участник FORUMHOUSE

Лично я опасаюсь гонять воздух по длинным магистралям, тем более под землей. Воздух придется обязательно фильтровать от пыли и возможных бактерий.

Настоятельно не рекомендуется делать грунтовые воздушные теплообменники в радонопасных районах. Радон – это газ, выделяемый из толщи земли. При высоких концентрациях он с большой вероятностью приводит к раку легких.

Радоноопасные районы России:

• Алтайский край;
• Кавказские минеральные воды;
• Карелия;
• Кольский полуостров;
• Ленинградская область;
• Урал.

Дом Prayfor стоит на плите – так геологи называют горизонтальное залегающие в грунте горные породы, поэтому наш пользователь считает, что радона ему бояться нечего. А бактерии он уничтожает, проводя ежегодную дезинфекцию труб специальной воздушной пушкой.

Трубы заполнили паром с дезинфицирующим средством, закрыли все выходы и оставили так на несколько часов. В доме все точки подачи и забора воздуха закрыли, чтобы воздух пошел через всю систему прямо на улицу. Через несколько часов по системе прогнали чистый воздух, который вытеснил из нее остатки дезинфицирующего пара.
