Использование светодиодных фонарей на солнечных батареях, сборка своими руками

Виды светильников на солнечных батареях

Не трудно понять, почему приборы на солнечных батареях сейчас столь популярны. Конечно, здорово, что такое освещение позволяет не платить за электричество, но для многих главным плюсом все же является возможность монтировать светильники, не прокладывая проводку. Все что нужно – вынуть прибор из коробки и установить его, например, около дорожки. На большинстве моделей присутствуют датчики темноты, так что вам даже о включении света не нужно думать – все происходит автоматически.

Данная технология развивается очень быстро. Светильники на солнечных батареях выглядят все более привлекательными, их свечение становится ярче, а время бесперебойной работы при этом увеличивается. Чтобы понять какой прибор подойдет именно вам, необходимо ознакомиться с ассортиментом и основными видами.

  • Светильники на коротких подставках отличаются низкой ценой и простотой установки. Вы просто вдавливаете ножку в грунт и монтаж закончен.
  • Подвесные фонари крепятся к потолку беседки, на ветки деревьев или на забор. Их можно использовать как предмет декора.
  • Для подсветки забора зачастую используют светодиодные прожекторы, мощность которых приравнивается к лампе накаливания в 100 Ватт.
  • Уличные фонари, установленные на ножку или столб. Используются на парковках, дворах с большой площадью или садах. Также применяются для освещения автомобильных дорог.
  • Для подсветки фасада здания используют настенные солнечные светильники.

О назначении «солнечных» светильников

При покупке осветительных приборов для сада важно учесть, какую функцию они будут выполнять. Всего различают три группы освещения: декоративные, для дорожек и прожекторы

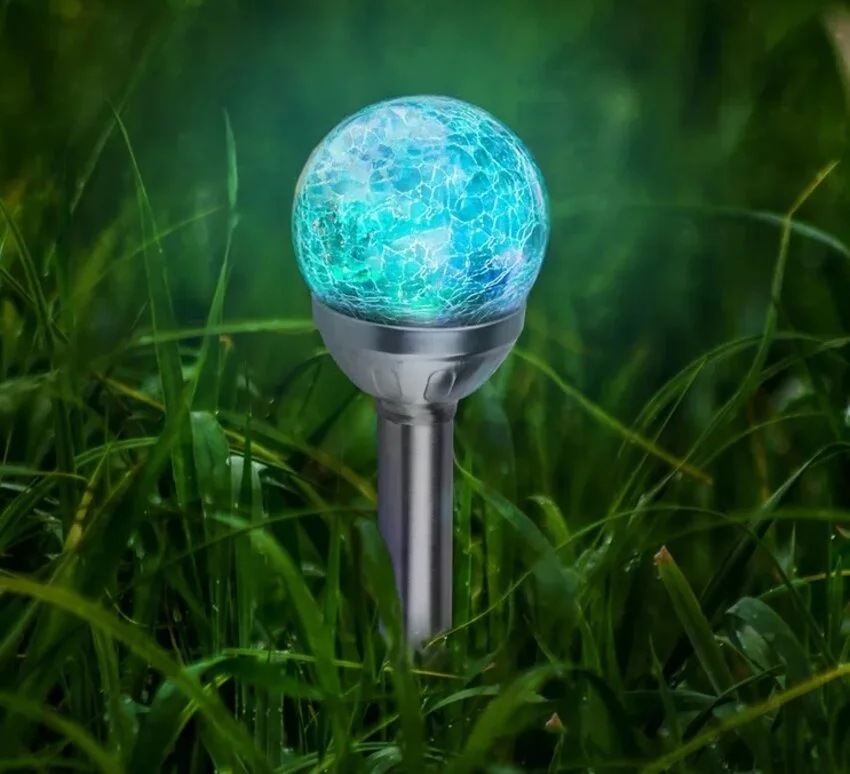

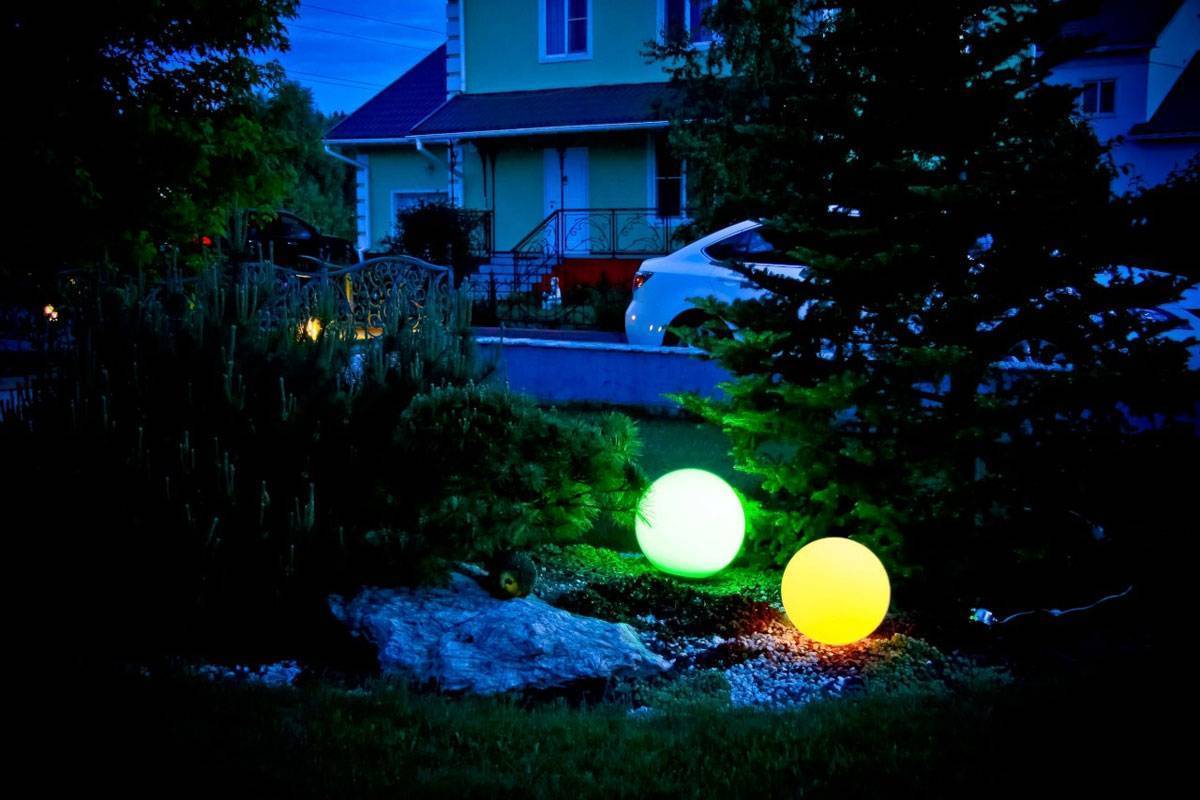

Декоративные светильники

Декоративные лампы придают приятное освещение вашему участку. Они отмечают конкретное место, их цель вовсе не связана с максимальной освещенностью территории. Из-за слабого светового излучения срок службы декоративной подсветки значительно превышает аналоги на солнечных батареях. Достаточно частое явление, когда декоративное освещение работает несколько ночей подряд, зарядившись в один яркий солнечный день.

Зарядка приборов происходит полноценно даже в пасмурную погоду. Обычно эти светильники испускают не белый, а желтый свет, некоторые модели даже способны мерцать и создавать эффект пламени. Благодаря желтому цвету, потребление электричества у таких светильников снижено. Помимо эстетической функции декоративные автономные светильники используются и для освещения потенциально опасных мест. Это зона хранения инструментов, область с декоративными элементами ландшафта и так далее. Светильники-декорации являются самыми доступными, отличаются сравнительно низкой стоимостью.

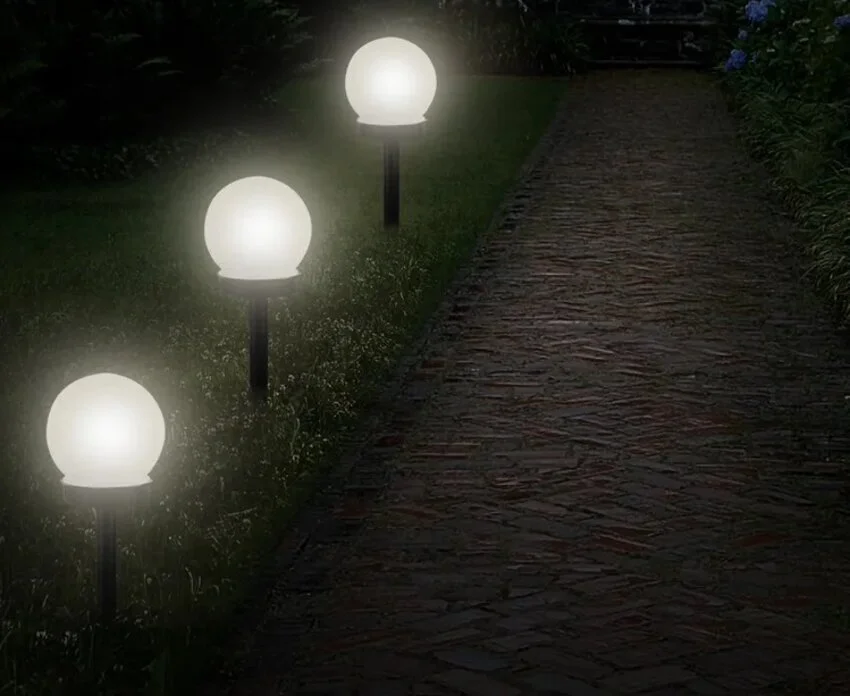

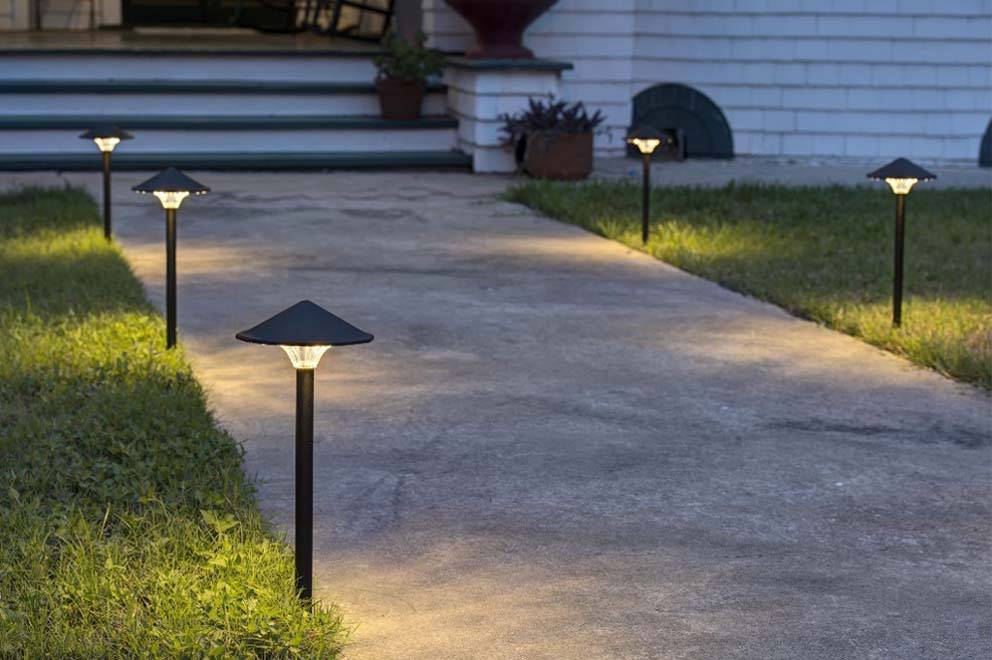

Светильники для дорожек

Эти светильники освещают дороги и тропы на участке. Таких приборов, как правило, требуется несколько вдоль всей дорожки. Такой подход позволяет максимально обезопасить путь. Существует несколько способов крепления: их можно подвесить, воткнуть в землю или же просто поставить на поверхность. Свет в таких приборах всегда направлен вниз.

Большинство моделей светильников для дорожек оборудовано ручными переключателями. Таким образом экономится заряд, а приборы используются только при необходимости. Самые удобные светильники оборудованы датчиками движения, которые включаются автоматически при приближении объекта к дорожке. Этот тип фонарей дает освещение средней мощности и относится к средней ценовой категории.

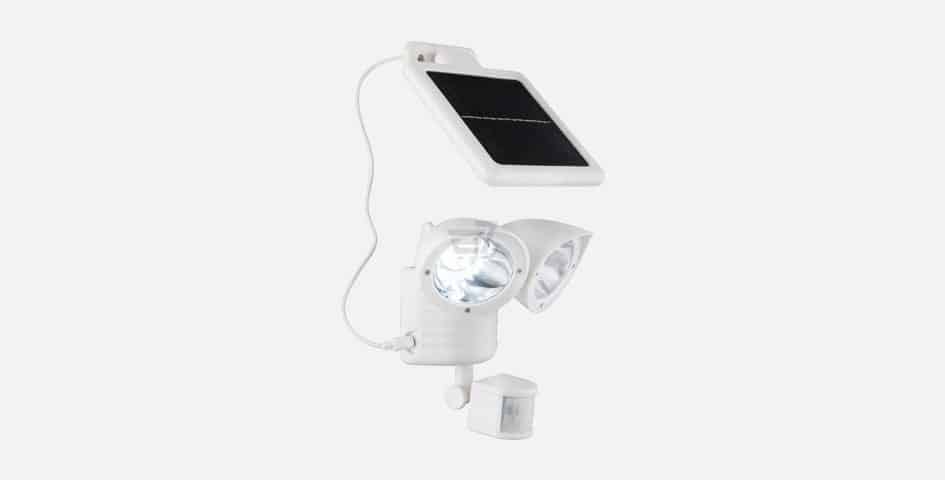

Прожекторы

Эта разновидность автономных светильников сама мощная, поэтому подобные приборы стоят дорого

Важно понимать, что большая мощность не подразумевает отдачу света, аналогичного характеристикам прожектора в 100 ватт. Максимальная мощность автономного прожектора напоминает 40-ваттную лампу накаливания, и этого вполне достаточно

Большинство приборов сконструировано таким образом, что их можно монтировать разными способами. Вы можете осветить прожекторами вход в дом, на участок или парковку. Как правило, именно эти лампы на солнечных батареях отличаются повышенной прочностью. Несомненно, все подобные светильники защищены от погодных условий и прямого солнечного света, но в данном случае уровень защиты гораздо выше. Особенности конструкции позволяют получить больше света при низких температурах.

Как разбирается прибор?

Чтобы вставить в устройство новые аккумуляторы, необходимо воспользоваться следующей инструкцией:

  • Выяснить, какой тип батареек используется в устройстве.
  • Выбирая между дешевыми и дорогими батарейками, лучше брать элементы подороже или выше средней цены. В идеале рекомендуется приобрести аккумуляторы.
  • После покупки необходимого типа батареек нужно внимательно изучить устройство их вставки. Обнаружить отсек, в который они вставляются, легко, нужно только визуально осмотреть устройство и найти нужную крышку.
  • Для определения полярности батареек следует внимательно изучить корпус и клеммы.
  • Следуя схеме и инструкции, необходимо вставить батарейки в отсеки, выдерживая полярность.
  • Далее фонарь можно включить и протестировать.

Конструкция и сборка светильника

Для светильника нужен корпус, желательно влагозащищенный. Очень удобно использовать пустую банку от консервации с закручивающейся крышкой.

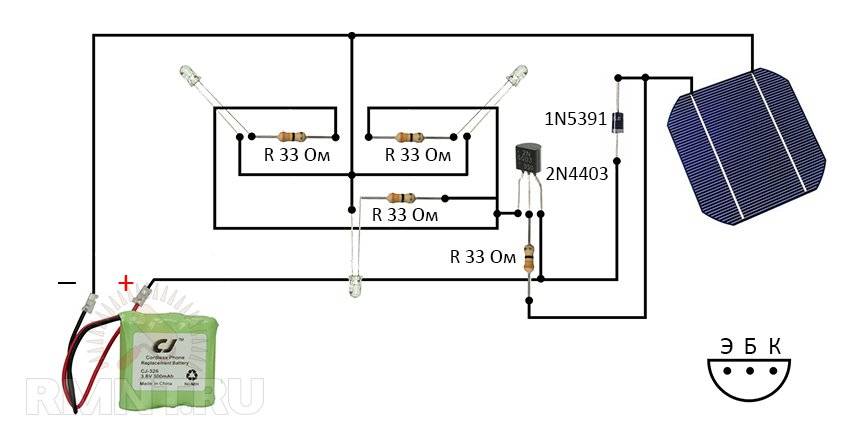

Пример компоновки деталей

Для сборки такого светильника нужен кусок фанеры, чтобы наклеить на него два ряда модулей. Предложенные фотоэлементы имеют размер 52х19 мм, сложив их в два ряда, получится прямоугольник с размерами примерно 110х110. Клеить модули можно на двухсторонний скотч для зеркал, но не нужно придавливать слишком сильно.

Перед тем как наклеить модули, вырежьте в центре дощечки отверстие под крышку банки и закрепите ее внутри парой капель термоклея. В крышке нужно проколоть два отверстия для ввода проводков от модулей, не забудьте потом восстановить герметичность.

Чтобы удобно разместить внутри электронику, приклейте на внутреннюю сторону крышки небольшую шайбу из пенопласта. Если вы, паяя схему, не будете обкусывать ножки, то сможете воткнуть элементы в пенопласт и так их зафиксировать. А если сделать прямоугольные разрезы в пенопласте, в них вы легко вставите аккумуляторы. Для контакта используйте пару сплющенных шариков из алюминиевой фольги с припаянными к ним проводками.

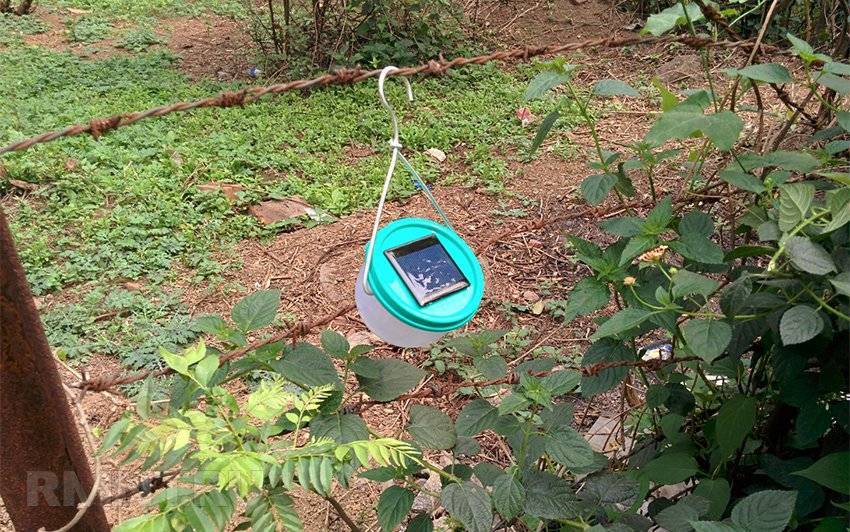

Перед тем как будете закрывать крышку, хорошо погрейте банку изнутри феном. Так детали будут меньше окисляться, а на стенках банки не появится конденсат.

Светодиодный светильник с солнечной панелью и датчиком движения


В этой статье мастер-самодельщик расскажет нам, как самостоятельно сделать светодиодный светильник с датчиком движения и питанием от солнечной панели.

Большим преимуществом этого светильника является сочетание двух самых эффективных и зеленых технологий: светодиодной и солнечной. Солнечная панель аккумулирует солнечную энергию в дневное время и заряжает литий-ионную батарею для последующего использования ее ночью.

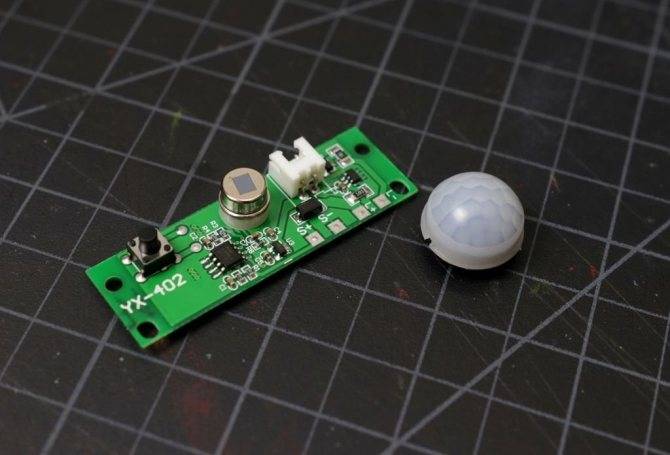

Дальность действия датчика составляет 2-5 метров с углом обзора 120 °. При срабатывании датчика движения светильник загорается на 25 секунд.

Инструменты и материалы: -Картон; -Матовый акрил; -Плата контроллера; -Солнечная панель; -Аккумулятор 18650; -Держатель батареи; -Светодиоды; -Макетная плата; -Провода; -Термоусадочная трубка; -Клеевой пистолет; -Паяльные принадлежности; -Фен; -Кусачки; -Стриппер; -Нож; -Отвертка; -Двусторонний скотч; Шаг первый: схема Принципиальная схема очень проста. Сердцем схемы является плата контроллера с датчиком движения. В дневное время солнечная панель собирает солнечную энергию от Солнца и аккумулирует ее в литий-ионной батарее для последующего использования ночью. Встроенный датчик движения активируется только при обнаружении движения и подает сигнал на включение светодиодной панели. Светодиодная панель состоит из 18 светодиодов, соединенных параллельно.


Шаг второй: сборка светодиодной панели Светодиод, используемый для изготовления светодиодной панели, имеет следующие технические характеристики: Светодиод — 5 мм холодный белый Напряжение — 3,0 — 3,2 В Ток — 30 мА Мощность — 80 мВт Сила света — 12000-14000 мкд при 20 мА Угол рассеивания — 30 градусов В светодиодной панели используется 18 светодиодов. Максимальная потребляемая мощность = 18 х 80 мВт = 1440 мВт = 1,44 Вт Сила света на светодиод = 13000 мкд при угле обзора 30 градусов Люмен на светодиод = 10,94 лм

Мастер использовал этот калькулятор для преобразования мкд в Лю́мены. Общее показание люмен = 18 х 10,94 = 196,92 лм. С учетом 25% потерь = 147,69 лм.

Есть 3 различных режима для освещения, их можно менять с помощью кнопки.


Шаг шестой: корпус Корпус мастер сделал из картона. Вырезает картон по следующим размерам: Задняя стенка — прямоугольная — 14 х 7 см. Передняя стенка — прямоугольная — 14 х 8 см. Верхняя стенка — прямоугольная — 14 х 7 см Две боковые панели — треугольные — 11 х 8,5 х 7 см


Шаг седьмой: сборка Теперь все готово к сборке. Мастер приклеивает светорассеиватель и светодиодную панель. Закрепляет контроллер, светодиодную панель и батарейный отсек.


Все работает и теперь осталось закрепить светильник на стене с помощью двустороннего скотча.


Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Устройство светильника на солнечных батареях

Конструктивно приборы уличного освещения состоят из таких элементов:

  • Корпус – может иметь различную форму, размеры и способ установки, оснащается кронштейном для подвешивания или опорной конструкцией для установки в грунт;
  • Источник освещения – за счет малого расхода и неприхотливости в работе чаще всего устанавливаются светодиодные лампы;
  • Плафон – включает в себя рассеиватель для направления светового потока и внешнюю крышку для предотвращения воздействия атмосферных факторов на сам светодиодный светильник;
  • Аккумуляторная батарея – предназначена для накопления электрической энергии от солнечных лучей для последующего расхода на освещение в темное время суток;
  • Солнечный модуль – используется для преобразования солнечной энергии в электрическую с целью ее дальнейшей передачи к потребителю;
  • Датчик освещенности – реагирует на смену времени суток и включает или отключает питание светодиодных фонарей.

Если вам не нужна постоянная подсветка участка, существуют приборы на солнечных батареях со встроенным или работающие в комплексе с датчиком движения. Такие модели будут включать фонари только при возникновении движения в определенной зоне, а после выдержки установленного времени отключат свет.

Принцип действия

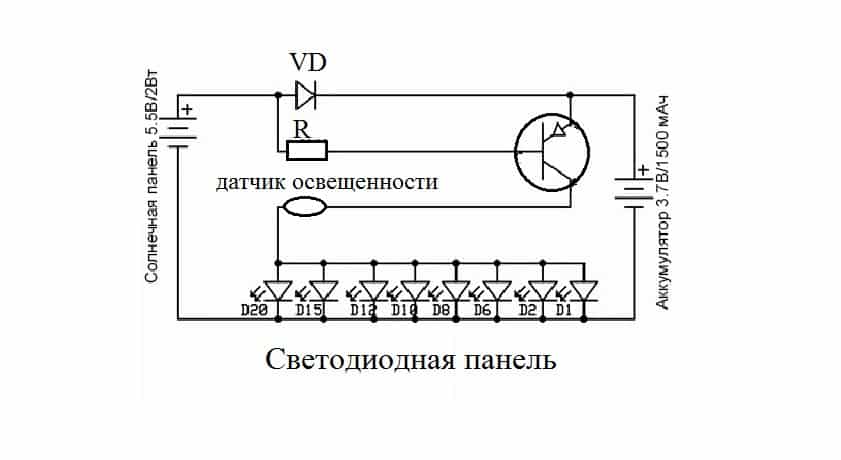

Любое устройство уличного освещения работает по такому принципу: Солнечные лучи, попадая на фотоэлементы генерируют выработку электрической энергии, которая через диод VD поступает на клемму аккумуляторной батареи и эмиттер транзистора, как показано на рисунке ниже.

В светлое время суток датчик освещенности под воздействием естественного освещения выступает в роли токоограничивающего резистора, запирающего цепь питания светодиодной панели. С наступлением темноты фотоэлемент перестает генерировать электроэнергию, но за счет диода VD накопленная в емкости аккумулятора электроэнергия не растрачивается на обратный разряд.

Датчик освещенности перестает запирать цепь питания светодиодов, открывается транзистор и ток протекает по цепи аккумулятор – эмиттер и коллектор транзистора – светодиодная панель. С наступлением рассвета отключение цепи питания и включение цепи подзаряда происходить в обратной последовательности.

Это простейшая схема работы, на практике существуют приборы уличного освещения с более сложной автоматикой и логикой работы, а также устройства с инвертором для преобразования постоянного напряжения в переменное.

Гирлянда на солнечных батареях для сада

При упоминании о Новогодних праздниках, первым делом вспоминаются разноцветные мерцающие лампочки. Сегодня стало популярно украшать не только помещения, но и различные объекты на свежем воздухе.

Украшенный зимний сад или заснеженные клумбы на приусадебном участке смотрятся поистине волшебно и сказочно. Гирлянда на солнечных батареях позволит украсить любую локацию как на улице, так и в помещении.

Гирлянда на солнечной батарее — отличное решение для безопасного новогоднего оформления окон и крыши дома. Теперь не нужно будет тянуть километровые провода и переноски, чтобы подсоединить праздничное освещение здания к розетке. Уличные гирлянды на солнечных батареях совершенно безопасны, им не страшны ни снег, ни дождь, ни сильные морозы.

Гирлянда на солнечных батареях

В летний период аксессуар можно использовать для освещения беседок. Украшение издает ровный свет и может быть использовано для освещения дорожек сада.

Гирлянда на солнечных батареях для сада украсит любую усадьбу и послужит отличным декором растений и деревьев.

Солнечный свет, используемый как источник питания для садовой гирлянды на солнечных батареях, поможет снизить расходы на оплату коммунальных платежей.

Накопительной энергии аккумулятора гирлянды для улицы на солнечной батарее хватает на 8-10 часов, а этого более чем достаточно даже в зимнее время. По наступлению светового дня батарея опять заряжается. Мобильность является главным преимуществом новогодней гирлянды на солнечных батареях.

Благодаря компактному аккумулятору вы можете установить ее в любом месте. Не нужно будет думать о том, чтобы не забыть отключить аксессуар утром.

Купив гирлянды на солнечных батареях для дачи, вы сможете наслаждаться красивой иллюминацией, не заботясь об ее обслуживании.

Купить новогоднюю гирлянду на солнечных батареях стоит и тем, кто хочет украсить свое заведение в канун праздников. Светодиодная гирлянда на солнечной батарее подойдет для оформления витрины магазина или вывески кафе.

В новогодние праздники будет актуально купить гирлянду на солнечных батареях для сада и украсить ею снежные фигуры и статуи.

Такое оформление елочными гирляндами на солнечных батареях будет выглядеть оригинально и непременно обратит на себя внимание прохожих

Уличные гирлянды на солнечной батарее

  1. Цвет лампочек светодиодной гирлянды на солнечных батареях также можно выбрать самостоятельно, от прозрачного белого до многоцветного.
  2. Купите уличную гирлянду на солнечной батарее, и она станет главной деталью в ландшафтном дизайне.
  3. Морозостойкая уличная гирлянда на солнечных батареях может работать при температуре до -60 градусов.
  4. Каждая лампочка обработана термоусадочной пленкой, а это значит, что не нужно будет переживать, если на улице пойдет дождь.

Управление садовой гирляндой на солнечной батарее довольно простое. Два режима: мигающий или непрерывное освещение, переключаются с помощью кнопки на задней панели аккумулятора. Включение и выключение осуществляется автоматически, в зависимости от времени суток. Однако вы можете выключить гирлянду и самостоятельно, для этого на панели управления имеется еще одна кнопка.

Купите садовую гирлянду на солнечных батареях, и вы легко сможете создать сказочную атмосферу.

Гирлянды на солнечных батареях для дачи просты в эксплуатации. Для начала определитесь, где вы будете устанавливать аккумулятор. Он должен находиться на расстоянии не больше 2 м от самого украшения. В комплект входят два крепления для аккумулятора, вы можете зафиксировать его на любой поверхности или, используя заостренную ножку, вставить прямо в землю или снег.

Подвижный штатив позволяет менять угол наклона для более комфортного использования батареи. Теперь остается только украсить выбранный объект и дождаться вечера. Купите световые гирлянды на солнечных батареях, и вы ни разу не пожалеете об этом полезном приобретении.

Морозостойкая садовая гирлянда. Преимущества

  • Не требует подключения к сети;
  • Позволяет создать праздничную иллюминацию;
  • Морозоустойчивая и водонепроницаемая;
  • Удобный блок управления;
  • Автоматическое отключение и включение;
  • Безопасна и экономит электричество.

Купите садовую гирлянду на солнечной батарее, и вы сможете подарить праздничное настроение не только себе и близким, но и прохожим. Позвольте себе вернуться в детство и поверить в сказку. Ведь чудеса случаются только с теми, кто в них верит и создает соответствующую обстановку.

Развесьте гирлянду на солнечных батареях на дереве или елке в своем дворе, и Дед Мороз не сможет пройти мимо вашего дома.

Автономное солнечное освещение на улице: плюсы и минусы

При всей своей необходимости, уличное освещение — весьма затратная статья. Даже на участке частного дома оплата электроэнергии, использованной на наружное освещение, составляет заметную сумму, а если оценить расходы в масштабах города, то величина расходов возрастает в сотни раз.

Вариантов снижения затрат найдено немало. Один из привлекательных вариантов — уличное освещение на солнечных батареях, позволяющее исключить потребление энергии из сетевых источников. Рассмотрим, насколько эта идея способна решить проблему и заменят ли «солнечные» фонари традиционные технологии наружного освещения.

Какие бывают уличные светильники

Рассмотрим несколько достойных вариантов уличных светодиодных светильников:

Беспроводной LED-светильник на солнечной батарее с датчиком движения «Клёвый Кузенька»

Этот фонарь оснащён датчиком движения, то есть свет включается только тогда, кто-то проходит рядом и не требует ручного включения.

Его мощности хватает для освещения площади до 20 квадратных метров.

Внутри светильника 30 светодиодов, объединённых в одну световую панель, дают яркость больше 300 люмен.

Фонарь работает от встроенного аккумулятора, который заряжается от солнечных батарей.

Выполнен в корпусе из АБС-пластика чёрного цвета, мощность 15 Вт. Кроме светильника в комплект входит крепёж и упаковка. Цена – 277 рублей.

Уличный светильник на солнечной батарее GIARDINO CLUB

Этот практичный осветительный прибор для наружного применения, работающий на солнечной батарее, идеально подходит для освещения садовых дорожек.

Кроме того, его можно использовать для декорирования газона или клумбы. Такой светильник не требует подзарядки и отличается длительным сроком эксплуатации.

Светит холодным белым светом, корпус – чёрный. Время работы – до 6 часов, на зарядку требуется около 10-12 часов. Корпус защищён от попадания влаги и устойчив к перепадам температур, поэтому можно использовать в дождливую погоду и холодное время года. Цена – 248 рублей.

Тротуарный (грунтовый) светодиодный светильник Feron SP4112 6W 2700K 230V IP67 32015

Светит зелёным цветом. Этот вариант легко устанавливается в землю вдоль дорожек или тротуаров.

Кроме того, рекомендовано использовать для подсветки ландшафтных элементов или фасада здания.

Для фасадной подсветки светильники размещают непосредственно в землю в вдоль стены дома. В этом случае луч светит на стену и образует красивое световое пятно. Благодаря этому можно создавать любые «рисунки» на стене дома.

Данная модель комплектуется специальным пластиковым боксом для монтажа на месте. Корпус выполнен из литого алюминия.

Такой светильник отличается повышенной влагостойкостью и не требует пост-установочного обслуживания. Возможна работа при минусовых температурах (-10С). Цена – 1734 рубля.

Мультицветный уличный светильник на солнечной батарее Фаzа SLR-S05

Эта модель выполнена из пластика и прочной нержавеющей стали.

Плафон изготовлен из декоративного стекла.

Светильник автоматически включается в тёмное время суток и отключается днём. Аккумулятор заряжается в течение 8 часов.

Столько же длится свечение при полной зарядке аккумулятора. Этот светильник, благодаря мультицветности, создаст атмосферу сказки и волшебства саду, гармонично посветит клумбы и цветники. Цена – 329 рублей за штуку.

Разнообразие светильников на солнечных батареях: типы, виды, особенности

Дизайн светильников на солнечных панелях зависит в основном от их назначения и/или сферы применения. Но в любом случае, какими бы притязательными не были потребительские запросы, сегодня они могут быть полностью удовлетворены благодаря широкому спектру вариантов исполнения и дополнительного оснащения. Судите сами:

  • газонные (садовые, дачные) – используются для декорирования лужаек, редких кустарников, цветников, живых изгородей, садовых композиций наподобие альпийских горок, тропинок и дорожек. Выполнены, как правило, в виде боллардов – светильников на колышках, которые идеальны для освещения небольших по площади участков;
  • парковые (городские, уличные) – оснащаются мощными солнечными панелями и высокоемкостными аккумуляторами, способными заряжаться даже зимой и в пасмурную погоду. К числу других преимуществ можно отнести повышенную влагозащиту, богатую вариативность дизайнерского исполнения мачты, наличие датчиков освещенности и способность работать бесперебойно до 12-15 часов;
  • настенные (фасадные, экстерьерные) – ночные фонарики, напоминающие бра. Монтаж осуществляется накладным способом (как по выступающей методике, так и по встроенной). Крепятся такие светильники в основном на стены, арки, лестницы или любые другие вертикальные поверхности, будь то забор, беседка или козырек над дверным проемом;
  • декоративные – здесь может быть несколько вариантов исполнения в зависимости от целевого назначения. Фонари-скульптуры обычно выпускаются в виде зверушек, традиционных садовых фигурок или популярных персонажей. Используются для украшения террас, садиков, детских площадок, игровых городков. Незаменимый элемент при необходимости создания особенного антуража – сказочного, экзотического, фантастического. Фонтанные светильники характеризуются 100-процентной водонепроницаемостью, что позволяет их использовать в качестве плавающей подсветки в фонтанах, закрытых бассейнах, а также в водоемах и прудиках, расположенных в частных усадьбах. Подводные фонари (низковольтные) дают поистине потрясающий эффект из-за специфичного преломления света в толще воды, поэтому такая подсветка чаще используется в крупных аквариумах, водопадах, водных аттракционах.

Выбор уличного освещения для дачи Светильники на солнечных панелях могут отличаться и по конструкционным особенностям, и по методике крепления, и по подаче светового потока. Все это тоже варьируются в зависимости от типа светильника и его назначения. Так, в частности, прибор может быть выполнен с подвижной лампой, которую легко направить в нужную вам сторону – роль кронштейна здесь обычно выполняет шарнир. Светильник-прожектор может крепиться как на штативе, так и на специальных подвесах, что делает обстановку освещаемого участка особенно интересной и оригинальной.

У точечных светильников, как правило, маломощная батарея и компактные размеры, позволяющие организовать неброскую подсветку мелких архитектурных композиций или значимых экстерьерных элементов. Напольные модели чаще устанавливаются либо непосредственно в грунт, либо крепятся к твердой горизонтальной поверхности специальной крепежной системой – например, кронштейнами с «крылышками».

Как устроен типичный светодиодный светильник

Конечно, все они выглядят по-разному.

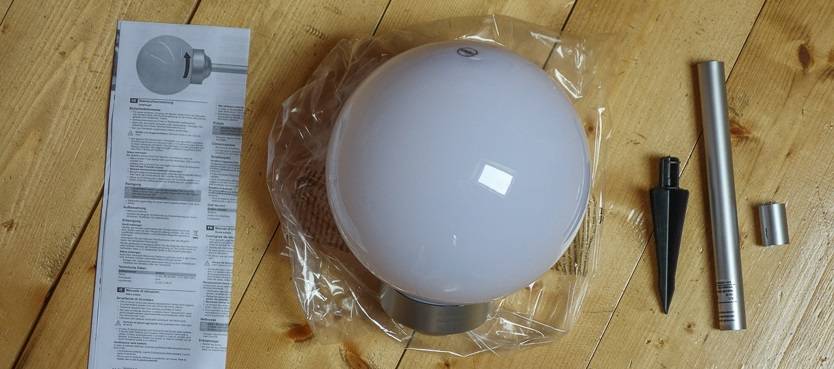

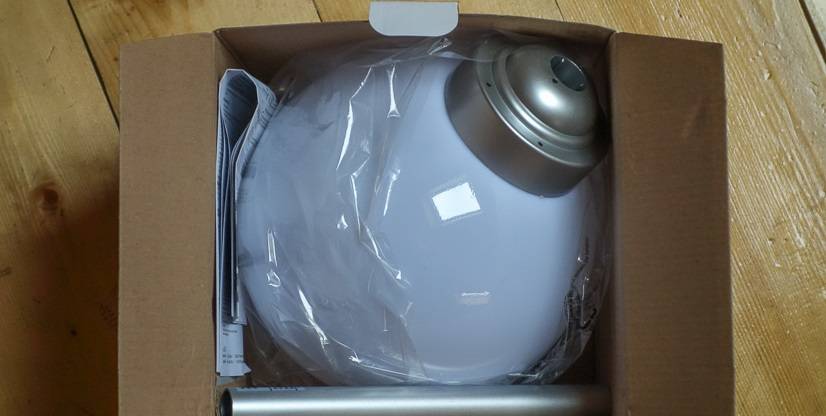

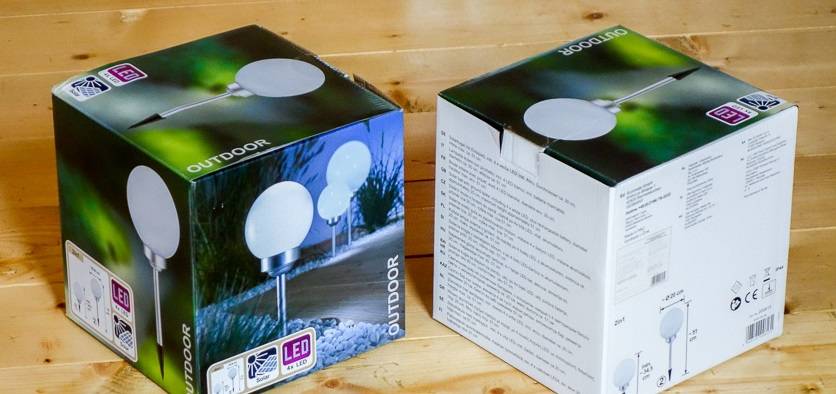

В коробке находится сам светильник в сборе, отдельно две “ноги” – короткая и длинная. Еще есть пластиковый черный наконечник, который втыкается в землю, и инструкция.

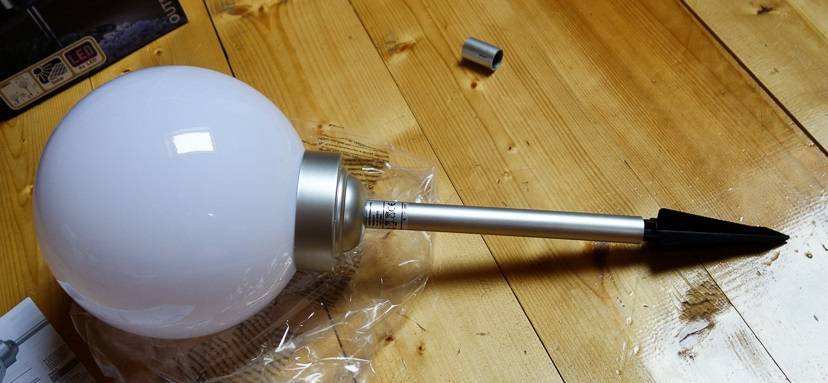

Наличие двух “ножек” очень удобно. Ведь кому-то захочется “посадить” светильник прямо на поверхность почвы. Тогда подойдет короткая трубка. Кому-то захочется приподнять лампу над поверхностью. Тогда используется длинная. Во всяком случае, не придется сразу что-то отпиливать или искать подходящий удлинитель. Такая забота о потребителе всегда приятна.

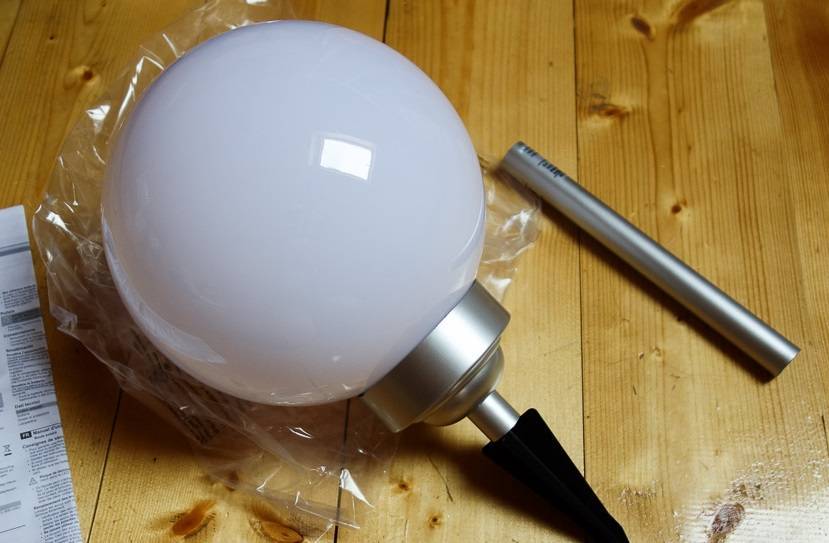

Сам шар не стеклянный, а пластмассовый. Это облегчает конструкцию и делает ее более безопасной. Правда, стекло в отличие от пластика не царапается, но тогда изделие стоило бы дороже.
