Однотрубная система отопления ленинградка: схемы устройства

Подходящие радиаторы

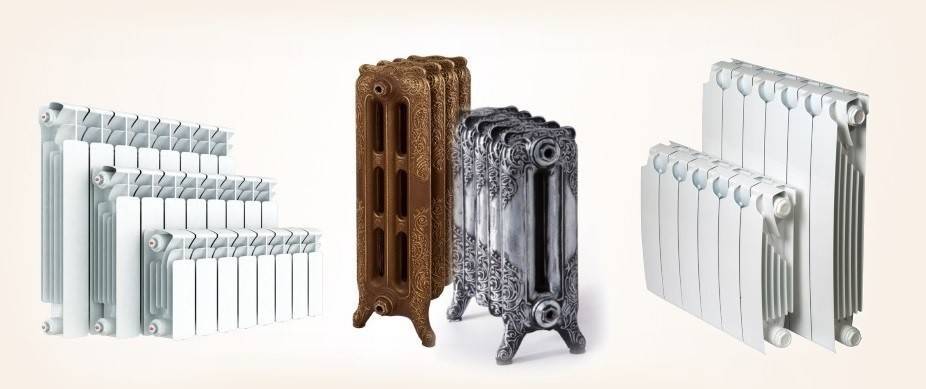

Выбор радиаторов производит владелец дома, либо строители, выполняющие работу. В решении вопроса стоит опираться на личный опыт и финансовые возможности. Для совершения правильного выбора, нужно четко представлять конечный результат. Полезно изучить спрос, цены данного товара. Тщательный подход упростит выбор. Нужно учесть типы радиаторов, коих 4 типа:

  • Алюминиевые
  • Биметаллические
  • Чугунные
  • Стальные

Необходимо произвести подсчеты расходуемого тепла в комнатах. Это нужно для определения мощности выбираемого радиатора.

 Советы при выборе радиатора:

  • Выбрать товар средней стоимости
  • Учесть внешние данные, сочетание с интерьером
  • Учесть этаж размещения системы
  • В частном доме нужно учесть максимальную температуру нагрева теплоносителя
  • Узнать условия подключения системы
  • Поинтересоваться весом изделия, способами монтирования
  • Сделать расчет мощности

Если выбор в ленинградке сделан в пользу алюминиевых радиаторов, нужно изучить их возможности. Изделие выполняется способом литья. Представляет одинарную неразборную секцию. Сборку осуществляют из нужного количества секций.

Преимущества алюминиевых батарей:

  • Небольшой вес
  • Высокая теплоотдача
  • Маленький объем теплоносителя
  • Современный дизайн
  • Доступная цена

Недостатки:

  • Алюминий подвержен коррозии
  • Чувствительность к составу теплоносителя

    Возможный вариант – радиаторы из биметалла. Радиаторы, изготовленные из двух металлов. Чаще встречаются дуэты алюминий-медь, алюминий-сталь. В обоих случаях прекрасно дополняют друг друга. Трубы, находящиеся внутри корпуса служат для того чтобы:

  • Препятствовать проникновению вредных веществ в корпус батареи
  • Повысить надежность системы
  • Данные свойства относятся к плюсам выбора. Отрицательными сторонами является:
  • Высокая цена
  • Труба может лопнуть под влиянием перепада температур

Автоматическое регулирование параметров отопительной системы

Сервопривод – это автоматический механизм, который обеспечивает заданные параметры теплоносителя, подавая управляющий сигнал на смеситель. Работает сервопривод для отопления следующим образом. С комнатного термостата или других датчиков, которые фиксируют температуру пола, теплоносителя или воздуха в помещении, сигнал подается на сервопривод, который устанавливает заслонку смесителя (трехходового или четырехходового) в положение соответствующее установленным на датчиках температурам.

Регулировка температуры пола, например, происходит перемещением заслонки смесителя. Это перемещение шунтирует контур теплого пола и часть теплоносителя перенаправляет в «обратку». Таким образом, температура пола уменьшается и при достижении минимально допустимой снова включается сервопривод, но на этот раз он прикрывает заслонку, в контур попадает больше теплоносителя и температура увеличивается до заданной температуры на датчике. Цикл периодически повторяется.

https://youtube.com/watch?v=eSZVAW3ExhQ

Схема отопления Ленинградка – утопия или реальность?

Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?

Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?

Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.

В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:

  • легко рассчитывать тепловую мощность радиаторов;
  • возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
  • возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
  • допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
  • допустимо применение недорогих пластиковых труб.

Для успешного функционирования двухтрубного контура необходимы такие условия:

  • принудительная циркуляция (наличие циркуляционного насоса);
  • установка закрытого расширительного бачка;
  • стабильная температура и давление теплоносителя.

Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.

Ленинградка или двухтрубная система отопления – какая из схем лучше?

Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.

https://youtube.com/watch?v=XPku9lhd7Vk

Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).

Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.

Схема отопления Ленинградка: профессиональный монтаж и проектирование

Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!

ссылкой

Вопросы и ответы

Имеет ли смысл ставить игольчатый кран для регулировки температуры?

Да, так как первый радиатор часто излишне нагревается. На последнем кран не нужен.

Обязателен ли насос?

При вертикальном подключении – нет. Но если неправильно определить угол наклона верхнего контура, вода не будет нормально циркулировать по системе.

Сильно ли отличается температура на выходе из котла от температуры на последней батареи?

Да. Разница может достигать 45 % — 50 %

Именно поэтому так важно обеспечить правильную циркуляцию теплоносителя

Нужно ли утеплять расширительный бак?

Только если он открытый. Закрытый может работать и без утепления на неотапливаемом чердаке.

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

  • Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
  • Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

  • Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
  • Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Конструкция

Самый простой вариант системы состоит из следующих элементов:

  • Расширительный бак. Представляет собой резервуар с теплоносителем. Устанавливается выше нагревательных элементов и котла, чтобы обеспечить циркуляцию воды по трубам.
  • Котел. Соединяется непосредственно с расширительным баком и верхним контуром. Нагревает теплоноситель.

Схема системы отопления ленинградка

  • Верхний контур. Подает горячую воду из котла в бак и нагревательные элементы.
  • Нижний контур. Отводит остывший теплоноситель от нагревательных элементов к котлу для последующего прогрева.

Схемы разводки отопительных сетей

Если принято решение соорудить ленинградскую систему отопления частного дома своими руками, существует несколько схем. При выборе определенной разновидности нужно учитывать особенности монтажа, преимущества и недостатки. Комбинированная отопительная система для частного дома

Вертикальная разводка

Вертикальная схема однотрубной системы отопления Ленинградка применяется в небольших двухэтажных домах. Можно использовать контуры атмосферного и закрытого типа с естественным или принудительным движением теплоносителя.

Вертикальные схемы сложнее реализовать, потому что трубопроводы нужно укладывать по верху стен с определенным уклоном для создания тока жидкости. Сначала теплоноситель поступает из котла в расширительный бак, а затем под давлением перемещается по трубопроводам к отопительным агрегатам. Для эффективной работы отопительной системы нагревательное оборудование монтируется ниже уровня радиаторов.

Горизонтальная разводка

Если решено использовать горизонтальную схему однотрубной системы отопления Ленинградка, то она применяется только в компактных домах с одним этажом. Все отопительные приборы монтируются по периметру комнаты вдоль стен.

Составляющие элементы горизонтальных систем с принудительной циркуляцией:

  • нагревательное оборудование, подключающееся к трубам водоснабжения и канализации;
  • циркуляционный насос, устанавливаемый на трубопроводе с обраткой;
  • открытая расширительная емкость с отдельным патрубком для слива теплоносителя с целью защиты от перелива;
  • отопительные приборы, укомплектованные кранами Маевского;
  • трубы подачи и отведения;
  • фильтрующее оборудование устанавливается перед котлом;
  • шаровые краны для слива теплоносителя и заполнения системы водой.

В системах закрытого типа дополнительно устанавливается группа безопасности, состоящая из предохранительного клапана, манометра и воздухоотводчика. Здесь применяется компенсационный бак закрытого типа с двумя камерами и мембранной перегородкой.

Самотек и принудительная циркуляция

Отопительные сети могут быть с принудительной или гравитационной циркуляцией теплового носителя. Система отопления Ленинградка в частном доме от газового котла или электрического нагревателя бывает только с принудительным током. В противном случае повышается вероятность перегрева теплообменника, завоздушивания системы. Для принудительной циркуляции устанавливается насосное оборудование.

Для выбора оптимального варианта нужно сравнить обе разновидности:

В сетях с гравитационным течением жидкости используются трубы большего диаметра

Важно правильно рассчитать сечение трубопровода, определить его уклон и протяженность. Контуры с естественным током целесообразно применять только в небольших одноэтажных домах, поскольку в других постройках они будут неэффективны

Для устройства системы с принудительной циркуляцией можно использовать трубопроводы небольшого сечения. Небольшие трубы стоят дешевле и в интерьере смотрятся более привлекательно. В самотечных системах нагревательное оборудование устанавливается в самой низкой точке, а расширительный бак – в самой высокой, поэтому должен быть утепленный чердак, а также цокольный или подвальный этаж

В контурах с принудительным током оборудование можно устанавливать в любом месте. Самотечные сети в двухэтажных домах имеют один существенный недостаток – отопительные приборы на втором этаже нагреваются сильнее, поэтому на первом этаже приходится увеличивать количество секций. Гравитационные схемы не применяются в постройках с мансардными этажами и домах сезонного пребывания.

Монтаж системы отопления по Ленинградскому проекту

Вариант разводки отопления частного дома своими руками по схеме Ленинградка зависит от площади помещения и количества этажей. Принципиальных отличий всего два – это плоскость размещения труб. Так, выделяют вертикальную и горизонтальную разводку. При этом данные схемы можно комбинировать.

В одноэтажном доме

Монтаж отопления Ленинградка в одноэтажных зданиях выполняется в горизонтальной плоскости. Это значит, что магистраль укладывается параллельно полу. Большое значение имеет вид системы отопления. Если это герметичный контур, то можно выбирать трубы любого диаметра (от 20 мм) и не соблюдать уклоны, так как насос все равно прокачает воду по всей системе. Если же отопление гравитационное, то нужно использовать трубы сечением минимум 32 мм и соблюдать уклон от самой высокой точки к самой низкой.

При этом есть два правила, которые справедливы для обеих схем разводки:

  • расширительный бак устанавливается на самой высокой точке;
  • в радиаторах устанавливаются краны Маевского.

Батареи можно подключать по любой из трех схем, но предпочтительней все же диагональное подключение. Крайне не рекомендуем игнорировать байпасы между патрубками подключения батарей к магистрали. Во-первых, если батарею нужно будет снять, то не обязательно останавливать всю систему. Во-вторых, если загрязнение радиатора достигнет критического уровня, то весь контур мало-мальски, но продолжит работать. В-третьих, до последнего теплообменника вода будет доходить с меньшей разницей температуры.

Для байпаса нужно брать трубу на один шаг меньше основной магистрали. Теплоноситель движется по пути наименьшего сопротивления. Уменьшая диаметр байпаса, мы тем самым увеличиваем его гидравлическое сопротивление. Благодаря этому основная масса теплоносителя будет циркулировать через радиатор. Если байпас сделать такого же радиуса, что и общая магистраль, то вода в батареи просто не пойдет.

В многоэтажном доме

Система отопления Ленинградка для двухэтажного дома (или выше) собирается по вертикальной схеме. В этом случае магистраль прокладывается перпендикулярно земле. Такой контур тоже может быть как открытого типа, так и закрытого. Кроме этого, отличаться может и метод подачи:

  • верхняя;
  • нижняя.

В контуре с верхней подачей теплоноситель сначала поднимается в пиковую точку, а потом стекает вниз, попадая в радиаторы, и затем течёт обратно к нагревателю. В самом верху (в пиковой точке) поток может разделяться на два (как буква «Т») и возвращаться в котельную по двум разным стоякам с батареями. При этом схема все равно остается однотрубной, так как поток подачи и обратки не разделены. Подключение батарей может быть только боковым, желательно делать байпас. Кстати, отопление, где циркуляция теплоносителя осуществляется благодаря гравитации, может быть только с верхней подачей.

Нижняя подача – это когда горячая вода из котельной сразу поступает в радиаторы и поднимается. Затем теплоноситель стекает вниз обратно к котлу. Такая схема встречается редко, но все же она тоже рабочая.

Вертикальную разводку отопления частного дома своими руками по схеме Ленинградка можно комбинировать с горизонтальной. Например, от котла идет вертикальная магистраль. На каждом этаже монтируется горизонтальный контур. Теплоноситель из вертикальной магистрали подачи поступает на каждый этаж, проходит там свой путь по горизонтальному контуру и возвращается вниз к котлу. Подача теплоносителя в данном случае нижняя. Вода с первого и последующих этажей возвращается в котельную по одной трубе.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Подбор оптимальной схемы отопления

Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:

  • Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
  • Двухтрубная. В этом случае применяется отдельная обратка и подача.

Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.

Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки. Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга

Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.

Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки – однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.

Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.

Какие бывают схемы отопления частного дома двухтрубного типа:

  • Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
  • Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
  • Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.

Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.

В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.

Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.

Принцип работы

Принцип работы «ленинградки» в общем-то не отличается от такового в любой однотрубной отопительной системе.


Система функционирует следующим образом:

  • котел нагревает воду и подает ее частично на верхний контур, а частично – в расширительный бак (туда поступают излишки теплоносителя;
  • нагретый теплоноситель легче холодного, поэтому поднимается в батарею, вытесняя холодный вниз;
  • в батарее вода отдает свое тепло, и сама вытесняется более горячей, которая только что поступила из котла;
  • остывший теплоноситель поступает в нижний контур, который ведет ко входу в котел;
  • после поступления холодной воды в котел цикл повторяется.

Система отопления ленинградка

Однотрубная система отопления ленинградка с диагональным подключением.

Планируя строительство частного дома, будущий владелец сразу же задумывается, какой тип отопления ему выбрать. На сегодняшний день разновидностей отопительных систем существует великое множество, и главная проблема заключается в том, чтобы соотношение цена/качество соответствовало вашим пожеланиям и возможностям.

Если финансовая сторона вопроса имеет для вас решающее значение, а дом не выше двух этажей, стоит обратить внимание на отопительную систему под названием ленинградка. Однозначного мнения по поводу происхождения этого термина нет, поэтому остаётся предположить, что город на Неве внёс определённый вклад в разработку этой незатейливой и надёжной схемы

Что такое система отопления ленинградка?

Это однотрубная система простейшего типа, в которой отопительные приборы соединены между собой последовательно. Это значит, что теплоноситель по очереди проходит от одного радиатора к другому (от первого до последнего) и возвращается в котёл по той же трубе, по которой он начинал свой путь. Невольно напрашивается аналогия с электрической схемой последовательного соединения, где все элементы на конкретном участке следуют один за другим, не образуя никаких узлов и ответвлений.

Ленинградская система отопления применяется исключительно в малоэтажном строительстве (не более 2-х невысоких этажей). Это объясняется тем, что при последовательной схеме возникает повышенное гидравлическое сопротивление, а температура теплоносителя неуклонно снижается от радиатора к радиатору, что при большом количестве отопительных приборов неизбежно приводит к значительной разнице температур между начальным и конечным участком. Данная проблема частично решается установкой циркуляционного насоса для ускорения прохождения теплоносителя по отопительному контуру.

Простота ленинградки не означает, что она должна быть лишена регулирующей аппаратуры и контрольных приборов. Они, разумеется, увеличивают стоимость проекта, зато значительно расширяют функциональные возможности системы в плане создания должного уровня комфорта и безопасности. В частности, появляются такие функции, как:

  • регулировка температуры в отдельно взятом помещении;
  • демонтаж любого радиатора (для ремонта или замены) без отключения всей системы путём прокладки байпасов с запорной арматурой;
  • автоматический контроль и поддержание нужного давления в отопительном контуре.

Варианты монтажа

Система отопления ленинградка в частном доме может быть как открытого, так и закрытого типа, с естественной или принудительной циркуляцией (в последнем случае потребуется врезка циркуляционного насоса). Монтаж системы возможен по двум вариантам: горизонтальному и вертикальному. Понятно, что первый подходит только для одноэтажных строений, если же этажей больше, то придётся прибегнуть к более сложной вертикальной схеме.

При горизонтальной разводке магистральный трубопровод укладывается параллельно плоскости пола либо вдоль стен, либо под половым покрытием. В случае открытой системы с естественной циркуляцией желательно обеспечить уклон подающей магистрали в направлении радиаторов, а сами радиаторы расположить на одном уровне.

Вертикальная разводка предполагает принудительную циркуляцию теплоносителя. В противном случае потребуется очень точный расчёт уклонов и диаметров труб – проще установить насос и, что называется, «не париться».

Плюсы и минусы

Как любая отопительная система, ленинградская система отопления имеет свои положительные и отрицательные стороны. К плюсам можно отнести:

  • невысокую стоимость, обусловленную экономией расходов на материалы и монтажные работы;
  • большие возможности по реконструкции и модернизации – внесение конструктивных изменений не будет обременительным ни по времени, ни по деньгам.

Система отопления ленинградка в частном доме с нижним подключением.

Из минусов отметим:

  • ограничение этажности (высоты) здания;
  • невозможность полноценной регулировки нагрева батарей (при последовательной схеме подключения установка циркуляционного насоса и изменение числа секций батарей лишь частично решает проблему);
  • необходимость установки расширительного бачка в самой верхней точке, скорее всего на чердаке (который в этом случае придётся утеплить).

Если перечисленные недостатки кажутся вам неприемлемыми, выбирайте двухтрубную систему отопления. Она обойдётся дороже, но не намного.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
