Из чего состоит отопительная система?
Довольно часто сердцем, основным элементом любой отопительной системы является котел. Именно он производит нагрев теплоносителя, задача которого очевидна – разнести тепло по всему дому. И, конечно же, лучше всего с этой задачей может справиться жидкость. В большинстве отопительных систем в качестве теплоносителя принято использовать воду.
Система с теплоносителем такого типа делается замкнутой. То есть, вода, находящаяся в ней циркулирует по кольцу, и долив теплоносителя требуется крайне редко.
На сегодняшний день наиболее надежной и практичной признана двухтрубная отопительная система, которая изображена на фото:

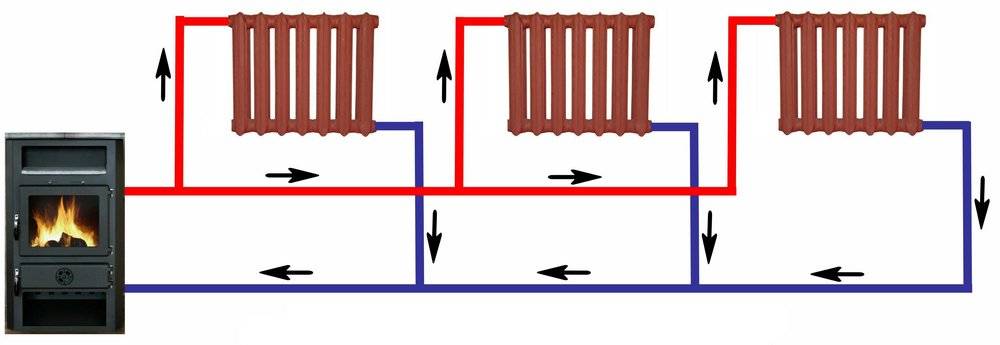

Двухтрубная отопительная система
Она состоит из двух замкнутых на котле контуров – подачи теплоносителя и обрата. Первый служит для того чтобы подводить разогретую в котле жидкость к радиаторам, где она и отдает свое тепло. После остывания теплоноситель по трубам обрата возвращается к котлу для повторного нагрева. При этом наиболее рациональным и максимально эффективным является параллельное расположение радиаторов – таким образом, они прогреваются одновременно, что делает возможным равномерный прогрев всех помещений
Важно помнить – на эффективность обогрева влияет расстояние между контурами подачи теплоносителя и обрата. Допустимый минимум – высота от подоконника до пола
Следует признать, что отчасти они правы – ведь по причине прохождения теплоносителя по трубам и узлам происходит определенная потеря теплоносителя. Однако не следует забывать, что печное отопление не делает возможным одновременный равномерный прогрев всех комнат. Кроме того, использование печи – весьма неудобно по причине необходимость хранения большого запаса дров. Если же использовать котел, работающий на дровах, топлива требуется значительно меньше.
Печное отопление дома
Чаще всего используется достаточно простая, и в то же время весьма эффективная двухтрубная отопительная система с естественной циркуляцией теплоносителя. Она позволяет качественно отапливать дом, не используя при этом дополнительного оборудования – электрических циркуляционных насосов. Причина популярности данной системы отопления частных домов объясняется тем, что нередки случаи перебоев с электропитанием – а в таком случае (без электричества) система работать просто не сможет.
Одним из главных требований, которое крайне важно соблюдать для дальнейшей работоспособности системы, является создание максимально возможной разницы в высоте между выходным патрубком системы и самой высшей точкой системы. Именно поэтому наиболее рациональным является расположение котла с патрубком в подвальном помещении
Если подвал отсутствует, котел устанавливается в углубление на первом этаже. Не менее важным является и создание уклона магистрали обрата. Он выполняется по горизонтали, начиная от первого радиатора системы.
Котел отопления в подвале частного дома
В отопительной системе данного типа существует еще один обязательный элемент – расширительный бачок
Он используется для создания в системе максимального давления, которое крайне важно для нормальной циркуляции. Работа бака основана на обычном гравитационном принципе
Размещать его следует как можно выше – идеальным местом будет являться чердак. Именно от высоты расположения, а не от количества жидкости в баке и зависит давление.
Следует помнить, что такие системы отопления частного дома могут правильно работать только в том случае, если теплоносителем является вода. Система с таким принципом действия расширительного бака называется открытой.
Расширительный бачок отопления
Закрытыми называются системы, в которых расширительный бак никак не связан с внешним миром. То есть – не имеет возможности откачки теплоносителя. В такой системе принято использовать компенсационный бак. Это емкость небольшого размера, внутренняя полость которой разделена на две части гибкой мембраной. Одна из частей заполнена теплоносителем. Регулирование давления в системе происходит посредством выгибания мембраны в ту или иную сторону. Поскольку система замкнута, это позволяет в качестве теплоносителя использовать тосол.
Выбор труб
Выбирая трубы для отопления, большое значение имеет не только диаметр, но и материал, из которого они изготовлены, а, если быть точнее, гладкость их стенок, поскольку это коренным образом влияет на систему. Также, на выбор материала большое влияние оказывает котел, поскольку в случае с твердотопливным предпочтение следует отдать стальным, оцинкованным трубам или же изделиям из нержавейки, в связи с высокой температурой рабочей жидкости.
Однако, металлопластиковые и армированные трубы предполагают использование фитингов, что значительно сужает просвет, армированные полипропиленовые трубы будут идеальным вариантом, при рабочей температуре 70С, и пиковой – 95С.
Изделия из особого пластика PPS имеют рабочую температуру 95С, и пиковую – до 110С, что позволяет использовать в открытой системе.
Схемы таких систем отопления
Схема системы отопления независимо от способа циркуляции теплоносителя зависит от нескольких факторов:
- способа соединения радиаторов с подающими стояками. Здесь выделяют однотрубную и двухтрубную системы;
- места прокладки магистрали, подающей горячую воду. Выбирать нужно между нижней и верхней разводкой;
- схемы прокладки магистрали: тупиковая система или попутное движение теплоносителя в магистралях;
- расположения стояков, которое может быть либо горизонтальным, либо вертикальным.
Однотрубная система: как регулировать температуру?
Однотрубная система отопления имеет только один вариант исполнения разводки – верхнюю. В ней нет обратного стояка, поэтому охлаждённый в батареях теплоноситель возвращается в подающую магистраль. Движение жидкости обеспечивается разностью температур жидкости в нижних и верхних радиаторах.
Чтобы обеспечить одинаковый температурный режим в помещениях на разных этажах, поверхность нагревательных приборов на первом этаже должна быть несколько больше, чем на втором и последующих. В нижние радиаторы поступает смесь горячей и охлаждённой в верхних теплообменниках воды.
В однотрубной системе может быть два варианта движения теплоносителя. в первом одна часть идёт в радиатор, другая – дальше по стояку к нижним приборам.
При параллельной однотрубной разводке теплообменники на верхних этажах получают горячую воду, а самые нижние – уже остывшую. Поэтому площадь последних должна быть увеличена, чтобы уравнять обогрев всех помещений
Во втором случае весь объём воды проходит через каждый теплообменник, начиная с самых верхних. Главная особенность такой разводки состоит в том, что радиатора на первом и цокольном этажах получают только охлаждённую воду.
При проточном варианте однотрубной разводки нельзя отключить или ограничить поступление теплоносителя в отдельный радиатор. Перекрытие одного из них привело бы к остановке циркуляции во всей системе
И если в первом случае регулировать температуру в помещениях можно с помощью кранов, то во втором их нельзя применять, так как это приведёт к уменьшению подачи жидкости ко всем последующим теплообменникам. К тому же полное перекрытие крана означало бы остановку циркуляции воды в системе.
При монтаже однотрубной системы лучше остановиться на разводке, которая даёт возможность регулировки подачи воды к каждому радиатору. Это позволит регулировать температуру в отдельных помещениях и, естественно, делает отопительную систему более гибкой, а значит и более эффективной.
Так как однотрубная разводка может быть только верхней, её монтаж возможен только в постройках с чердачным помещением. Именно там должен размещаться подающий трубопровод. Главный недостаток заключается в том, что пуск отопления возможен только по всему зданию сразу. Преимущества у системы, конечно, тоже есть. Главные из них – простой монтаж и меньшая стоимость. С точки зрения эстетики, чем меньше труб, тем проще их спрятать.
Как должна быть устроена двухтрубная система?
Этот вариант схемы отопления предполагает наличие подающей и отводящей магистрали. В верхней части системы циркулирует горячий теплоноситель, в нижней – остывший.
Двухтрубная система отопления более гибкая в отношении регулирования температуры в отдельных помещениях. Однако она требует большего количества материалов, чем однотрубная
От котла отходит труба, соединённая с расширительным баком. От бака идёт труба горячей линии контура, которая потом соединяется с разводкой. В зависимости от размеров емкости и объёма воды в системе, от бака может отходить переливная труба. По ней излишки воды сливаются в канализацию.
Трубы, выходящие из нижней части теплообменников, объединяются в обратную магистраль. По ней остывший теплоноситель снова попадает в котёл. Обратка должна проходить через те же помещения, что и подающий трубопровод.
Горизонтальный или вертикальный стояк в разводке?
Система отопления с вертикальным стояком предполагает подводку к нему радиаторов с разных этажей. Её преимущество: ниже риск «завоздушивания» системы, недостаток – более высокая стоимость.
Когда теплообменники с одного этажа соединены с подающим трубой, — это система с горизонтальным стояком. Такой вариант обойдётся домовладельцам в меньшую сумму, но придётся решать проблему образования воздушных пробок. Как правило, достаточно установить воздухоотводчики.
Симптомы и диагноз
Если в трубах появился характерный гул, возможно:
- на стенах труб скопилось большое количество отложений, что привело к сужению просвета;
- имеет место утечка воды из системы;
- в системе имеются устройства со слишком малым диаметром.
Чтобы установить причину шума точнее, следует осмотреть все элементы отопительной системы и найти место протечки
Если трубы выглядят неповрежденными, не видно пара или струек текущей воды, нужно уделить внимание соединительным элементам и запорной арматуре, возможно, утечка происходит именно здесь
Иногда место протечки установить сложно, поскольку оно скрыто слоем утеплителя. Для точной диагностики проблемы следует пригласить профессионального сантехника.
Если протечек нет, а трубы гудят, нужно найти источник звука. Скорее всего, именно в этом месте просвет трубы стал слишком маленьким из-за скопившихся минеральных отложений или попавшего в систему мусора. Устраняют проблему промывкой системы отопления. Об этом подробно рассказано в видеоролике:
Обычно хороший сантехник может определить элементы системы, которые не подходят по размеру, что становится причиной гудения труб. Возможно, такой элемент придется заменить или модифицировать. Разумеется, подобные работы следует выполнять как можно лучше, в полном соответствии с технологией, чтобы не появились новые причины для неприятного шума в трубах.
Щелкающие звуки и характерное звучание бурления воды может быть вызвано воздухом, попавшим в систему. Чтобы устранить проблему, достаточно спустить из радиаторов лишний воздух, например, с помощью крана Маевского. Щелчки также могут указывать на наличие в трубах посторонних предметов, мусора. В этом случае следует очистить систему.
Если в систему отопления попал воздух, это может вызвать щелчки и звуки бурления. Чтобы выпустить воздух из системы, следует воспользоваться краном Маевского
Периодический треск, стук и щелчки могут появиться, если:
- в трубах имеются мелкие посторонние частички;
- износились детали системы;
- оборвался вентиляционный клапан;
- нестабильная работа системы вызвала расширение металла.
Чтобы треск в трубах отопления прекратился, иногда достаточно слить часть воды с мусором. В остальных случаях понадобится помощь профессионального сантехника для ремонта или замены поврежденных элементов.
Иногда причиной шума в отопительной системе становится заросшая отложениями и частичками ржавчины труба отопления. Такую трубу следует промыть или заменить
К обрыву вентиляционного клапана нередко приводит его неправильный монтаж, например, когда клапан установлен в неверном направлении. Такая ошибка может привести к существенным повреждениям всей отопительной системы.
Причиной постукивания может быть и состояние кронштейнов, на которых крепятся трубы и радиаторы отопления. Расшатанный кронштейн движется под воздействием процессов расширения-сужения металла, что и вызывает стук. Чтобы прекратить это неприятное явление, достаточно укрепить старые кронштейны или заменить их новыми. Иногда между трубой и кронштейном устанавливают специальные прокладки.
Вид розлива
Естественная циркуляция воды в системе отопления зависит от принципа подачи теплоносителя от котла к отопительным приборам. Различаются контуры с нижним и верхним розливом.
Нижний розлив дает возможность обойтись без монтажа высоких вертикальных труб – коммуникации прокладывают на уровне пола. Такой вариант пригоден только для однотрубных контуров и относится к малоэффективным без установки циркуляционного насоса.
Верхний розлив – оптимальный вариант, поскольку распределительная труба двухтрубной системы располагается под потолком и обеспечивает активную подачу нагретого теплоносителя в каждый радиатор, из которого остывшая вода уходит в трубу обратки, размещенную вдоль пола. Для однотрубной системы розлив верхнего типа также предпочтительнее.

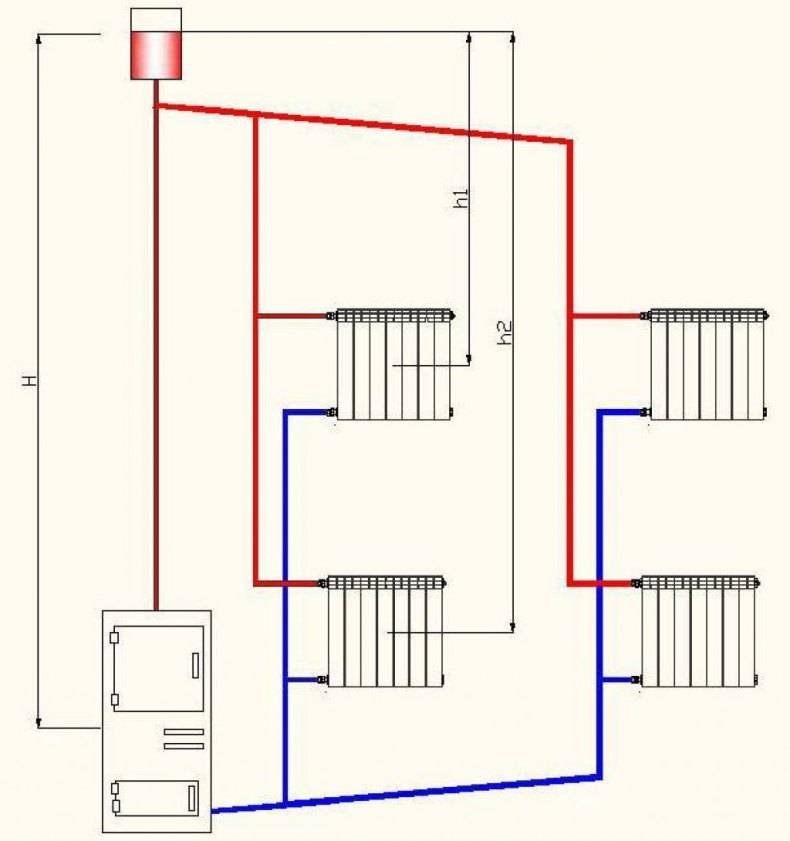

Двухтрубная система отопления с верхним розливом
Основные виды гравитационной системы отопления
Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.
Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект

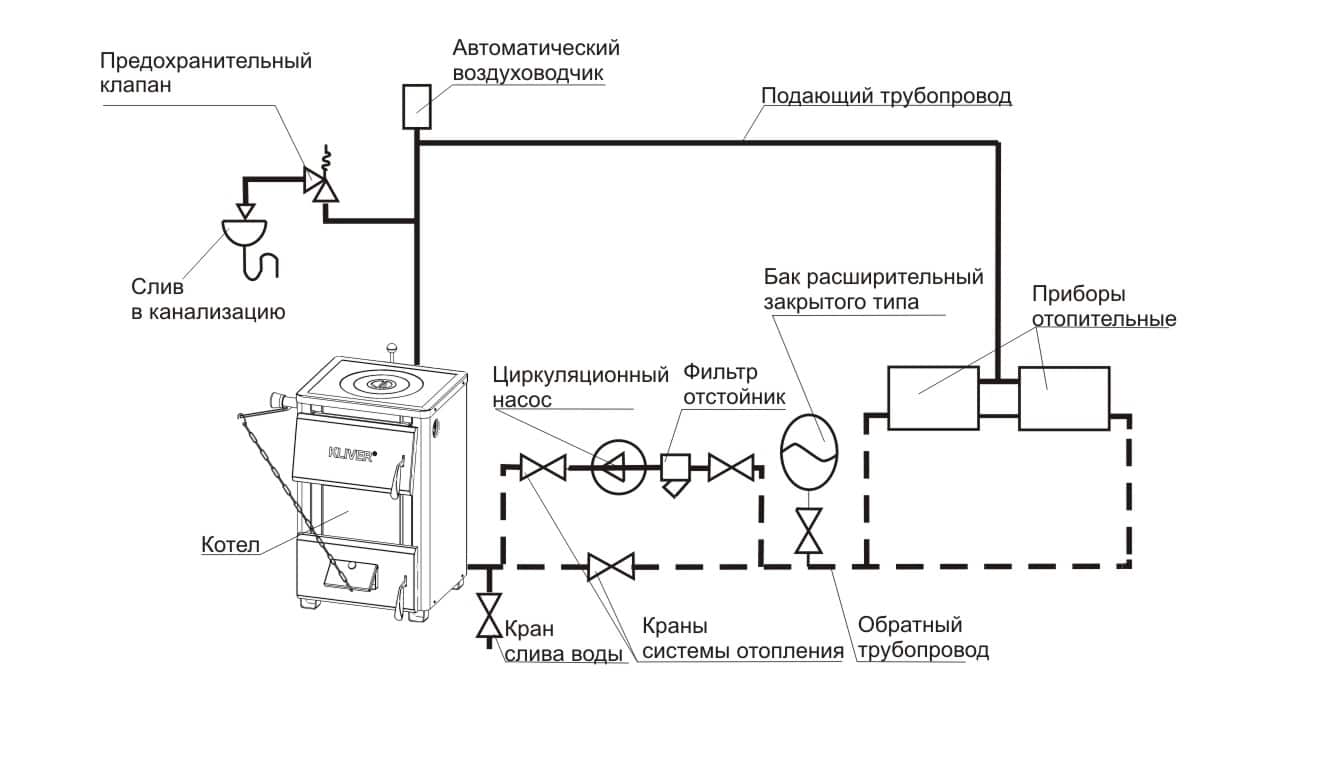

Закрытая система
Принцип работы такой:
- Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
- В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
- Как только вода остывает, газ снова расширяется и выталкивает из бака воду.
Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.
Открытая система
Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.
Двухтрубная система
Особенности конструкции:
- Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
- Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
- Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
- Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.
В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.
Однотрубная система
Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.
Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.
К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.
Основные разновидности виды систем отопления с гравитационной циркуляцией
Специалисты в области строительства утверждают, что, несмотря на то, что система весьма проста по своей конструкции, активно применяются как минимум четыре востребованные установочные схемы . Они отличаются не только типом разводки, но и целым перечнем характеристик сооружения в зависимости от требуемой мощности. Дабы определиться, какая схема будет наиболее подходящим вариантом, в индивидуальном порядке необходимо провести целый ряд непростых гидравлических расчетов показателей
В процессе важно учитывать множество характеристик, в том числе и параметры применяемых труб. Чтобы все цифры были максимально точными, настоятельно рекомендуется обратиться к компетентным специалистам.
2.1. Двухтрубные системы отопления с верхней разводкой
Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в отопительные приборы (рис. 3-5). Горизонтальные магистрали прокладываются с уклоном. От отопительных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел.
Рис. 3. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды
Рис. 4. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды: 1 – котел; 2 – главный стояк; 3 – подающая магистраль; 4 – горячие стояки; 5 – обратные стояки; 6 – обратная магистраль; 7 – расширительный бак
Каждый отопительный прибор данной системы отопления (рис. 4) обслуживается двумя трубопроводами – подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если его нет, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратную магистраль, так как холодная вода из водопровода будет смешиваться с относительно горячей водой обратной магистрали и повышать ее плотность, увеличивая циркуляционный напор на время подпитки.
Системы отопления с естественной циркуляцией делают одно- и двухконтурными (рис. 5). В одноконтурных системах котел устанавливают в начале контура, а трубную разводку делают справа или слева от него, опоясывая по периметру весь дом или квартиру, при этом длина кольца по горизонтали не должна превышать 30 м (лучше до 20 м). Чем длиннее кольцо, тем больше в нем гидравлические сопротивления (силы трения внутри трубы). В двухконтурных системах котел размещают в центре, а трубную разводку (контуры колец) – в обе стороны от котла, общая длина труб по горизонтали не должна превышать 30 м (лучше – до 20 м). Чтобы получить гидравлически сбалансированную систему, длины колец двухконтурной системы и количество секций радиаторов надо делать примерно одинаковыми.
В зависимости от направления движения теплоносителя в магистральных трубопроводах системы отопления могут быть тупиковыми и с попутным движением воды.
Рис. 5. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя
В тупиковых системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали. В этой схеме длина циркуляционных колец неодинакова, чем дальше от котла расположен отопительный прибор, тем больше протяженность циркуляционного кольца.
В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться гораздо лучше, чем удаленные от него. А при малой тепловой нагрузке ближайших к главному стояку циркуляционных колец их гидравлическая увязка становится еще сложнее.
В системах отопления с попутным движением воды все циркуляционные кольца имеют длину протяженность, поэтому стояки и отопительные приборы работают в одинаковых условиях. В таких системах независимо от расположения отопительного прибора по горизонтали в отношении главного стояка их прогрев будет одинаковым. Однако системы отопления с попутным движением воды применяют ограниченно, так как часто при проектировании реальных отопительных систем, учитывающих планировку дома, оказывается, что при монтаже потребуется большее количество труб, чем для тупиковых систем. Поэтому такие системы используют в тех случаях, когда в тупиковой системе невозможна увязка циркуляционных колец между собой.
Чтобы расширить применение тупиковых систем, сокращают протяженность магистралей и вместо одного контура большой длины делают два коротких контура или несколько. В таких случаях обеспечивается лучшая горизонтальная регулировка системы. Балансировку (гидравлическую увязку) отопительных колец контура начинают еще на стадии проектирования системы отопления. Чтобы она работала равномерно, все кольца контура должны иметь примерно одинаковые гидравлические сопротивления, то есть кольцо, расположенное близко к главному стояку, должно иметь почти такое же сопротивление, как и кольцо, удаленное от главного стояка, а сумма гидравлических сопротивлений всех колец не должна превышать величины циркуляционного напора. Иначе циркуляции теплоносителя в системе может не быть.
