Какое топливо использовать
Основным топливом для металлических каминов являются дрова. Древесина лиственных деревьев (береза и ясень) быстро разогреют камин и помещение, где он установлен. А хвойные дрова (ель или сосна) наполнят помещение специфическим ароматом хвойной смолы. Однако часто топить камин хвойными дровами не рекомендуется, так как выделяющиеся смолы быстрее загрязняют дымоход и решетку камина.
Иногда в дровяных каминах можно использовать и торфяные пеллеты. А вот каменный уголь в качестве топлива использовать нельзя. Кроме повышенного загрязнения помещения, он очень сильно разогревает рабочие элементы камина, что может привести к их деформации и к поломке камина.
В некоторых случаях, доработав конструкцию камина, в качестве источника топлива можно использовать природный газ. Но необходимо помнить, что установка газового оборудования возможна лишь при условии предварительного согласования проекта с газовыми службами.
Чертежи самодельных стальных печей для бани
Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.
Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.
Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.
Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма. 80 % их объема являются горючими. В случае необходимости, понадобится узнать, почему дымит печка в бане, и как это исправить.
После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше. На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.
Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.
Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.

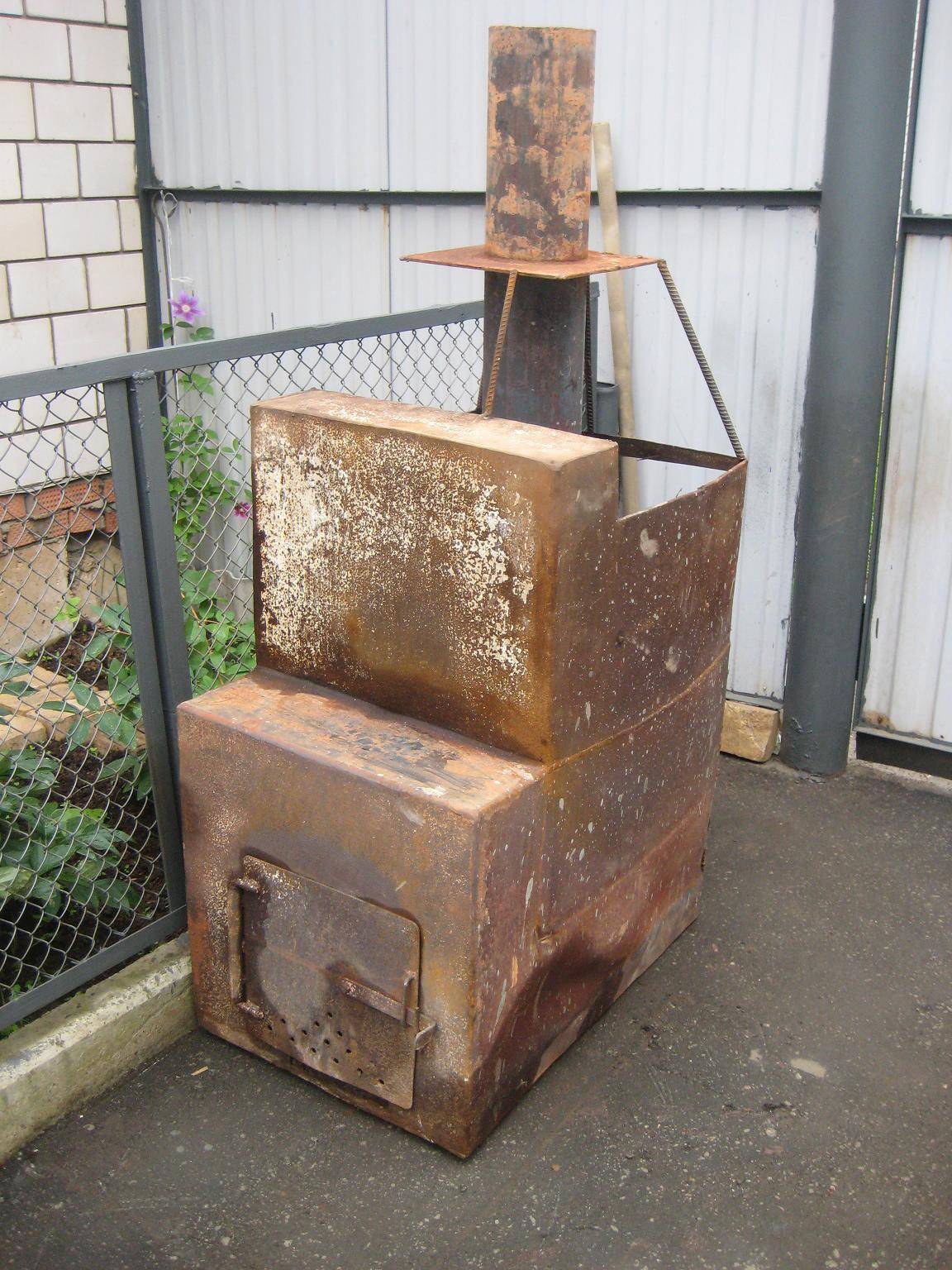

Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.
Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.
Виды банных печей
На сегодняшний день существует множество различных разновидностей банных печей, которые отличаются своим материалом, принципом работы и используемым топливом. Правильно подобрав разновидность печки, можно будет в последующем с легкостью изготовить ее своими руками.
По материалу изготовления
На протяжении многих сотен лет основным материалом для строительства печек в баню являлся обожжённый кирпич. Даже сегодня, когда в продаже можно найти высокотехнологичные прочные материалы и уже готовые печки, высокотемпературный кирпич не утратил своей актуальности. Необходимо лишь учитывать определенную сложность такой работы, поэтому уложить качественную каменку сможет лишь профессионал.
В последние годы популярностью стали пользоваться металлические банные печи, которые одновременно сочетают простоту конструкции, надежность и долговечность. Выполнить ее можно как самостоятельно, так и приобрести уже готовую модель в специализированных магазинах. Всё, что потребуется от домовладельца, это установить у себя в бане металлическую печку, обеспечив в последующем правильный уход за дымоходом и топкой.
https://youtube.com/watch?v=XGXBn3lKYLk
Используемое топливо
Классические банные печки топятся исключительно дровами. Это позволяет не только обеспечить правильный пар, но и существенно сокращает затраты домовладельца на приём банных процедур. Существуют также газовые модели и установки, работающие на электроэнергии. Последние нашли свое применение в саунах, где уровень влажности не столь высок, что допускает использование электроприборов в парилке.
Отдельные умельцы выполняют наружные банные печки, в которых топка вынесена за пределы строения, а внутри парилки находится лишь отсек с камнями. Такие наружные печки могут использовать различное топливо, в том числе топиться углем, газом, соляркой, маслом и бензином.
По расположению топки
Банные печи могут различаться своей конструкцией и, в частности, расположением топки. Например, топка может находиться непосредственно в парилке и имеет совмещенную конструкцию. Такой вариант печки отличается простотой конструкции, но в то же время имеет определенные недостатки. В парилке складировать дрова будет затруднительно, соответственно усложняется протопка бани и поддержание оптимальной температуры.
В зависимости от способа нагрева
Каменкой принято называть отделение с камнями, которые раскаляются от жара в топке и постепенно нагревают парилку, позволяя быстро поднять температуру и влажность, поливая на камни холодную воду. Банные печи по способу расположения каменки могут разделяться на несколько основных разновидностей.
- Конструкция постоянного нагрева. Исключает прямой контакт камней и огня в топке. Располагаются греющиеся камни в специальной металлической ёмкости, которая приваривается к дымоходной трубе или непосредственно к корпусу печки. Подобная компоновка свойственна финской сауне, позволяя разогревать каменку до 400 градусов.
- Печи периодического нагрева подразумевают отвод раскалённых в топке газов через каменку с последующим выводом в дымоход. Камни при таком периодическом нагреве могут разогреваться до температуры в 1 тыс. градусов. Единственный недостаток такой печки — это необходимость выжидания полного прогорания дров в топке, лишь после этого можно приступать к приему банных процедур.
https://youtube.com/watch?v=jJah1hC-Peg
Сегодня большой популярностью пользуются варианты печек, которые сочетают преимущества постоянного и периодического нагрева. Они могут быть выполнены с металлической топкой, а каменка, которая располагается внутри парилки, выкладывается шамотным высокотемпературным кирпичом. Подобные конструкции сочетают преимущества двух типов печек, что и делает их чрезвычайно популярными на отечественном рынке.
Особенности источников обогрева для бани и сауны
В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.
Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

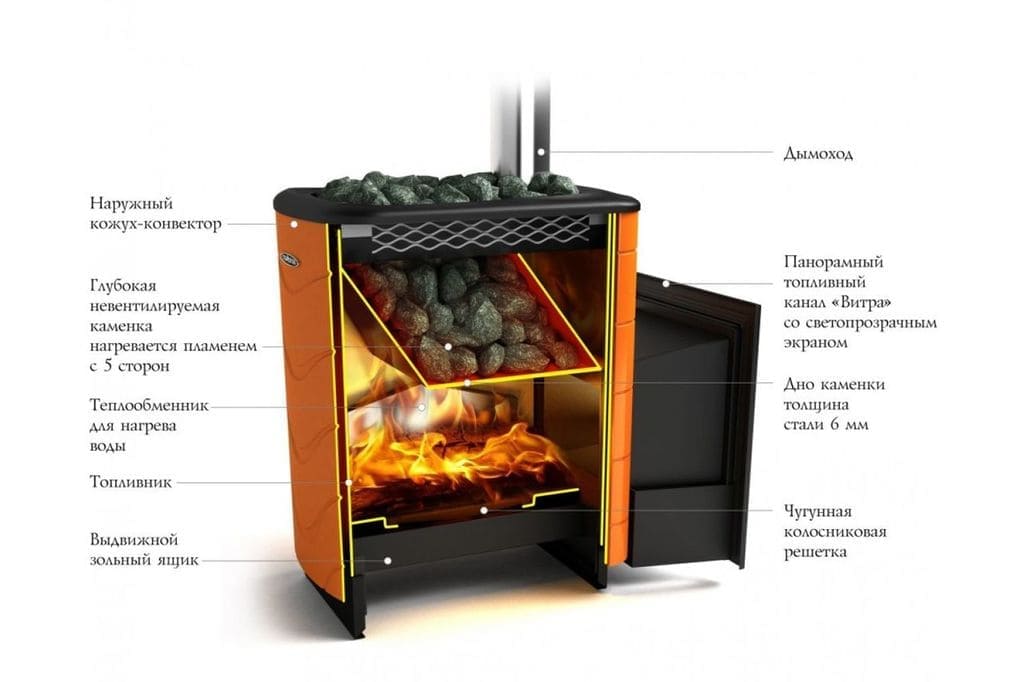

Топка
Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.
Каменка
Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.
Топка
В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.
Дымоход
Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.
Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.
Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.
Бак
Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.
Как изготовить топку и каменку
Классика русской бани предусматривает использование настоящих дров
Это очень важно, так как газовые и электрические варианты не создают того эффекта и атмосферы, как при использовании настоящего дровяного огня. Если грамотно сконструировать печь из металла, можно добиться идеального для парилки соотношения влажности и температуры
Специалисты утверждают, что эти показатели должны быть на отметках — около 60% и 70°.
Если мастер решил изготовить металлическую печь для бани своими руками, у него будет выбор из 2 вариантов. Конструкцию можно сделать вертикальной либо горизонтальной. Главное в процессе изготовления печи своими руками — пошаговая инструкция. Для первого случая понадобится широкая труба определенного диаметра, а во втором варианте — печь изготавливается из обычного металлического бочонка.

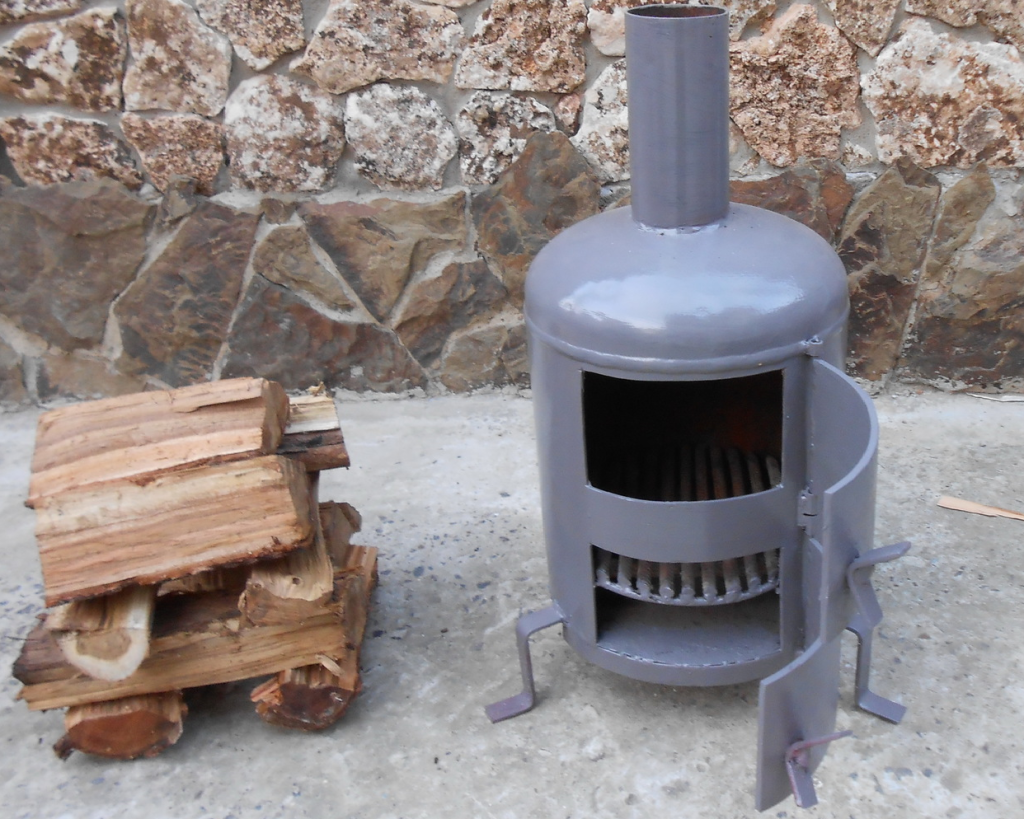

Самой простой по конструкции печью для бани является вертикальная. Для нее понадобится найти широкую трубу, диаметр которой около полуметра
Стоит обратить внимание и на толщину стенок. Они не должны быть слишком тонкими, чтобы не прогореть быстро, но и не толстыми — иначе в помещение будет выходить недостаточно тепла
Лучше всего остановить свой выбор на трубе в 10 миллиметров.
Прочтите также нашу статью Как правильно топить печь дровами.
Длина трубы зависит от размера готового изделия, которое мастер собирается получить. Лучше остановить свой выбор на 1,5 метра, так как меньшего размера может просто не хватить. Эту трубу нужно поделить на 3 части: 60 см уйдет на бак с водой, 80 см — на топку с каменкой, а из остатка можно изготовить дверцы.

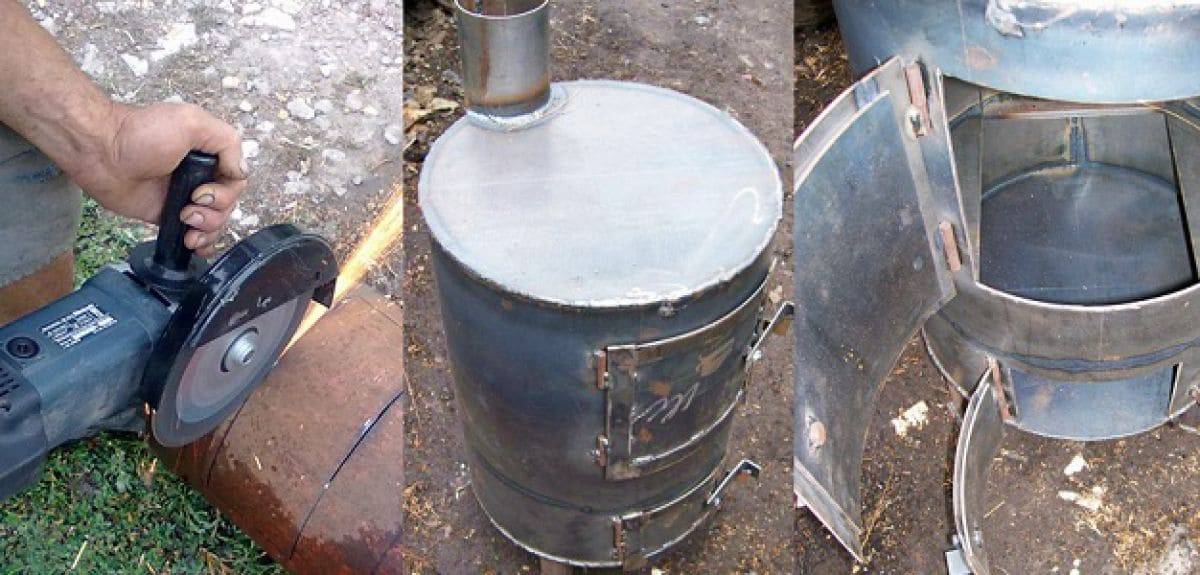

На трубе обязательно делаются разрезы в специально отведенных местах
Очень важно соблюдать точность, чтобы после не пришлось переделывать изделие (это будет уже очень сложный процесс). В первую очередь для поддувала необходимо сделать прорезь 200х60 мм
Над этим отверстием приваривается перегородка с проушинами, где и будет установлен колосник. Его самостоятельно изготовить вряд ли удастся. Лучше приобрести уже готовый вариант колосника в специализированном магазине. Пластина для подвески решетки не должна быть меньше 12 мм.
На небольшом расстоянии от колосника необходимо проделать отверстие, которое будет служить дверцей для топки. Достаточно прорези 25х18 см. На верхней части трубы приваривается еще одна перегородка, в которой необходимо предварительно проделать отверстие для последующего монтажа поддона каменки.
Нередко мастера используют вместо поддона дополнительную решетку колосника. Ее необходимо установить так, чтобы высота каменки составляла не менее 80 см. Здесь тоже нужно вырезать отверстие, которое послужит дверцей. Достаточно — 25х30 см.
Данное отделение металлической печи должно быть на 1/3 заполнено камнями. Для этого стоит подобрать специальные материалы. Камни должны иметь мелкокристаллическую структуру, быть небольшими и округлыми. Лучше — если они будут темными.
Модификации
Банные металлические печи имеют два вида, которые отличаются методом топки. На сегодня распространенным агрегатом из металла является газовый. Он включает в себя каркас металлический и специальный термостат, который необходим для регулирования мощности агрегата. Такие печи безопасные и надежные, они не требуют регулярной заготовки топлива. Чтобы не было утечки газа, в печке предусмотрен предохранительный клапан. При отсутствии огня он автоматически отключает подачу газа, этим предотвращая многие опасные ситуации, в том числе взрыв агрегата. Газовые печи удобны, но возникают трудности при установке. Для этого потребуется обустройство газовой магистрали или соединение их с газифицированными баллонами.
Однако, несмотря на сложности, газовая металлическая печка пользуется популярностью. Обусловлено это высокой эффективностью при использовании топлива, очень быстрым нагревом воздуха в парилке и легкостью в эксплуатации. К тому же такие печи очень мощные, способны за 2 часа полностью нагреть помещение до оптимальной температуры.
И второй разновидностью металлической печи является дровяная. Она позволяет создать в бане неповторимую атмосферу, а тепло от живого огня даже не идет в сравнении с электрическим и газовым аналогом. Такой агрегат медленнее, чем ранее рассмотренный вид, прогревает помещение, для его работы требуется запас дров, а также за ним нужно регулярно следить и убирать образовавшуюся золу. Но даже эти, казалось бы, недостатки, не повлияли на популярность дровяных печей. Они на протяжении долгих лет пользуются спросом, и в ближайшее время все останется на прежнем уровне.
Банная печь жара чертеж. Печи для бани Жара: фото, характеристики, чертежи, схемы +ВИДЕО
Дополнительная информация о банных печах «Жара» (ранее мы опубликовали отзывы о печах «Жара»). Указаны марки печей и их вид в разрезе — это может пригодиться тем, кто планирует делать самодельную печь из трубы.
- 1 Жара-стандарт 500
- 2 Жара-малютка 700
- 3 Жара-стандарт 650
- 4 Жара-супер 800
У печи есть топочный короб шириной 250 мм.
Печь «Жара-стандарт 500»
Чертеж печи «Жара-стандарт 500»
Поскольку печь малогабаритная, то она хороша подойдет для маленькой парной.
Бак для нагрева воды устанавливается на печь сверху.
Печь «Жара-малютка 700»
Схема печи «Жара»
Печь с навесным баком.
Печь «Жара-стандарт 650»
Схема печи «Жара-стандарт 650»
Визуально, печь мало чем отличается от печи «Жара-стандарт 650». Что касается толщины металла трубы-топки, то у Жара-супер, она на 2 мм больше (10 мм).
Печь «Жара-супер 800»
Схема печи «Жара-супер 800»
Внимательные читатели, глядя на схемы, наверняка заметили, что для увеличения мощности печей, производится сдвиг выхода дымоходной трубы относительно выхода горячих газов из топки. Благодаря такому несложному трюку, удается увеличить площадь интенсивного нагрева верхней части топки, над которой расположена каменка.
Выполнение кладки
Стены возводятся от ростверка или цокольного перекрытия. Используя приготовленный раствор и поленницу, следует постепенно выкладывать конструкцию, выдерживая линию периметра. То есть все стены кладутся с одинаковым соблюдением высотного уровня. Для большего теплоизоляционного эффекта строители советуют непосредственно цементную сцепляющую смесь укладывать по краям, а центральную часть кладки заполнять изоляционными растворами. Если говорить об инструментах, то своими руками глиночурку можно возвести стандартным набором технических средств мастера по отделке. На этапе кладки подойдут мастерки, шпатель и правило с уровнями. В отдельном порядке чурки корректируются киянкой, но серьезных смещений после заполнения раствором желательно избегать. Также в отличие от кирпичной кладки поленья можно располагать поперек в произвольном порядке относительно друг друга. Выдерживать геометрию шахматного порядка в этом случае не обязательно, но и оставлять большие промежутки тоже не рекомендуется.
Печь для бани из бочки
Печь-каменка для бани своими руками может быть собрана из подручных материалов. В открытом доступе есть множество вариантов чертежей печи для бани из металла вторичного употребления. Это один из способов того, как сделать печь для бани, вложив минимум средств.
Для изготовления печи для бани своими руками из бочки желательно использовать толстостенные железные цилиндры из жаропрочного сплава. Однако стоимость таких конструкций может быть очень высокой, и изготавливаются они чаще всего под заказ. Поэтому в данном случае будет рассматриваться вариант конструкции для банной печи, основой которой будет служить стальная тара емкостью 200 л.
Перед началом работы важно убедиться, что в бочке не хранились пожароопасные материалы – например, бензин или масло. Если это так, внешнюю и внутреннюю поверхность бочки необходимо тщательно очистить от остатков воспламеняющихся жидкостей
Установку печки для бани лучше всего производить на этапе строительства бани, т.к. такое оборудование требует подготовки основы для обеспечения пожаробезопасности. Для этого нужно выкопать под будущую печь отдельный котлован, глубина которого должна быть больше, чем уровень промерзания почвы. На его дно укладывается слой песка и щебня, поверх – слой керамзита.
Подушка из утеплителя для надежной опоры нуждается в уплотнении. Для этого ее слои заливаются водой и тщательно трамбуют. Поверх заливается раствор бетона толщиной в несколько сантиметров. Когда раствор схватится, на него кладут рубероид и приступают к строительству постамента.
Для постамента необходим кирпич. Первый ряд кирпича укладывается по размерам бочки, а второй – по увеличенному периметру, с образованием зазора примерно в 8 см. В дальнейшем он послужит для обустройства зольника и поддувальной трубы.
Не следует забывать и о защите стен. Она реализуется согласно регламенту, который был приведен выше.
Последовательность изготовления печи из бочки выглядит следующим образом:
- В центре дна бочки болгаркой вырезается паз шириной около 40 см. Его края усиливаются стальной проволокой толщиной 5-6 мм. С помощью этого отверстия будут удаляться зола и остатки сгоревших дров.
- Для усиления эффективности обогрева по периметру дна бочки привариваются четыре стальные трубы диаметром около 3 см. Их необходимо выгнуть под прямым углом, расположить ближе к стенкам, и вывести к верхней части бочки.
- На расстоянии 10 см от дна бочки делается разметка для установки колосника. Его можно приобрести в специализированных магазинах. Прутья колосника крепятся к конвекционным трубам.
- Топливник изготавливают, выкладывая стенки бочки огнеупорным кирпичом.
- На верхнюю треть длины бочки наносится разметка для обозначения каменки. Изнутри крепятся два уголка, к которым приваривается решетка для выкладывания камней.
- Намечаются лицевая и тыльная сторона печи. На тыльной стороне вырезается отверстие под дымоход, с ним будет сварена труба. На конце трубы, которая должна идти вертикально вверх, делается шибер.
- На лицевой части вырезается отверстие 40х30 см. По краю отверстия устанавливается стальная проволока и крепится асбестовая веревка для плотного закрывания дверцы. Дверца делается из отрезков металла и самодельных петель из прутка.
- Верх бочки отрезается, на расстоянии 10 см от верхнего края укладываются уголки, а на них – крышка бочки, чуть меньшая по размеру, чем диаметр печи. Под крышку доверху насыпаются камни.
- Печь устанавливается на фундамент и обкладывается кирпичом. Пустоты заделываются раствором глины. Такая защита убережет от ожогов при использовании печи.
Это была общая инструкция того, как правильно сварить печь для бани из бочки. Таким нехитрым способом можно изготовить самодельную печку для бани с минимальными вложениями средств. Для более конкретных деталей конструкции следует ознакомиться с чертежами банной печи из металла.
Дровяные печи
Среди большого выбора моделей печей для бани, которые работают на разном топливе, особенно популярны дровяные конструкции. Актуальны они за счет использования древесного топлива, которое отлично выделяет тепло и при этом оказывает положительное влияние на организм человека. Сконструировать подобное устройство можно самостоятельно, а облегчат вам работу использование схем, которых более чем предостаточно.
Данную печь возможно использовать для приготовления пищи. В отдельной статье мы разобрали как сделать мангал своими руками.
Оригинально смотрятся каменные печи на дровах для бани, но и чугунные изделия не менее популярны среди владельцев участков.
Кирпичные конструкции, которые работают на дровах не остывают длительное время, а в том случае, когда использовать топливо длительного горения, она может поддерживать температуру в течении всей ночи.
Что касается, изготовления железных конструкций, то их можно сконструировать из стали или чугуна. По утверждению опытных печников, лучше использовать чугун, с ним конечно придется повозиться, но в итоге получится надежная и качественная печь на дровах.
Печь из бочки 200 л
Древесное топливо имеет доступную стоимость, и считается надежным источником для получения тепла. Используя дрова для бани, владелец получает не только хорошо прогретую парилку и предбанник, но и прекрасный аромат, который выделяется во время горения дров и при этом нет необходимости дополнительно тратится на подведения газовой трубы или электропитания.
Особенно актуальны дровяные печи в регионах с регулярными перебоями поставок электричества или же газа. Но установив подобную печь, в свою парилку, стоит учитывать, что, прогрев помещения осуществляется не быстро. Время прогрева составляет около 3 часов, и только после этого вы сможете отдохнуть расслабиться и получить удовольствие. После нагрева, необходимо регулярно подкидывать топливо в топку, чтобы поддерживать нужную температуру, и желательно очистить зольник, от накопившихся остатков дров.
Среди преимуществ, дровяной печи над своими конкурентами, которые работают на другом топливе, можно выделить:
- приемлемая стоимость и доступность топлива;
- высокий показатель теплоотдачи;
- обширный список моделей для самостоятельного изготовления.
Также, как и любое устройство дровяная печь имеет и недостатки:
- нужно регулярно проводить очистку системы дымоотвода, от накопившейся сажи;
- проводить постоянный контроль и соблюдать все правила пожарной безопасности;
- для топки, необходимо наличие дров, а ведь их необходимо заранее заготовить и положить их в укромное место, которое нужно тоже соорудить;
- топка такой печи, требует постоянное наличие в камере горения топлива, и по этой причине нужно регулярно подкидывать дрова.
