Отопительная печь голландка своими руками для дома

Виды голландских печей

Малая голландская печь. Компактные конструкции этого типа подходят для быстрого обогрева помещений размером до 20 квадратных метров. Для постройки этого отопительного агрегата своими руками вполне достаточно внимательности и аккуратности и совсем необязательно быть профессиональным печником.

Конструкции голландских печей

На фото способ кладки кирпичей в малой голландке. Нужная высота достигается своеобразной кладкой дымохода.

Стоит отметить, что первый ряд голанок выкладывается из заранее замоченных в воде кирпичей, при этом между ними оставляется небольшое расстояние.

Для кладки используется только раствор на основе глины, который будет постепенно опускаться в щели между укладываемыми кирпичами первого ряда. Остальные ряды связываются раствором как обычно.

Голландка для отопления больших помещений

Сложить большую галанку сложнее, чем предыдущий вариант. Этот агрегат способен обогреть помещение площадью до 60 квадратных метров, при этом размерами печка будет как большой шкаф.

К постройке своими руками такого варианта отопительной печи следует относиться более внимательно, не нарушать алгоритм кладки.

На фото показан классический вариант этой прочной и объёмной конструкции.

Печь с плитой

Дачная галанка с плитой имеет ширину 77 сантиметров, а длину такую же, как и малая – 52 сантиметра.

Поскольку конструкция плиты является бескомфорочной, а режим работы голландской печи — тление, то кулинарные шедевры на такой галанке не приготовить.

Тем не менее, можно быстро разогреть что-либо из еды, привезённое с собой или даже приготовить что-нибудь простое.

Устройство печки, её достоинства и недостатки

Конструкция голландки немного отличается от привычной нам русской печи.

Её возводят из полнотелого керамического кирпича. В конструкцию входят следующие основные элементы:

  • зольник;
  • топочная часть;
  • дымооборот;
  • прочистной отсек;
  • дымоходная труба;
  • задвижка, которая регулирует силу тяги.

Схематическое изображение голландки должно быть с указанием её основных элементов

От других печей, возводимых из кирпича, голландка отличается тем, что:

  1. В ней есть каналы, по которым проходит дым. Они находятся друг над другом. Таким образом получается последовательная циркуляция дыма и максимальная теплоотдача.
  2. По своей форме она может быть круглой, прямоугольной и даже сложной кривой. Топливная часть всегда в ней имеет прямоугольную форму.
  3. Под топочной частью отсутствует поддувало.
  4. В ней нет варочной поверхности.
  5. Стенки выкладывают в 1 кирпич. Из-за этого масса конструкции небольшая, и фундамент способен выдержать такую нагрузку.

Голландка всегда имеет прямоугольную топку

Достоинства и недостатки печи

Данная конструкция имеет свои достоинства и недостатки, которые нужно взвесить, прежде чем принять решение о строительстве голландки. Среди основных преимуществ выделяются:

  1. Компактность. Её размер может быть всего лишь 50х50 см.
  2. Доступность. Для её возведения не нужно большого количества строительных материалов. Маленькая печка может насчитывать около 650 кирпичей, при этом шамотным выкладывается только топка. Для возведения остальных частей используются красные кирпичи.
  3. Небольшая масса, из-за чего упрощается процесс строительства фундамента.
  4. Возможность сделать очаг на 2 этажа, а некоторые умельцы способны вытянуть его на 3–4 этажа.
  5. Хорошая теплоёмкость, стены печки не нагреваются больше, чем на 70 оС.
  6. Простая кладка. Такую печку может возвести даже новичок.
  7. Возможность использования в течение одного сезона в год.

Голландка имеет чёткую конструкцию

Недостатки печи:

  1. Теплоотдача голландки около 40 процентов, а это существенно ниже, чем у русской печки.
  2. Использовать можно только долгогорящее и тлеющее топливо. Если взять, например, сухие ветки, то тепло не будет задерживаться.
  3. Вьюшку после растопки нужно сразу же закрывать. В противном случае тепло быстро покинет печку, т. к. система каналов, характерная для голландки, работает по принципу вытяжки.
  4. Если использовать высокозольное топливо, то будет скапливаться большое количество сажи. Из-за этого может произойти возгорание и пожар.

Принцип работы

Голландку располагают на стыке трёх стенок или между двумя помещениями. Классический вариант печи может обогреть площадь около 60 м2.

Топочная часть может вместить в себя довольно большое количество дров. Из-за того, что в печке отсутствует поддувало, топливо в ней медленно горит. Воздух в топочную часть поступает через чугунную дверцу.

Находится очаг в 25 см от поверхности пола. Это способствует равномерному обогреву всего помещения.

Выделяют канальную, колпаковую и смешанную конструкцию печки. В первом варианте есть дымоходная труба с каналами. По ним проходит разогретый воздух. Во втором варианте продукты горения сконцентрированы под колпаком, который постепенно отдаёт тепло наружу. В смешанном варианте совмещены оба принципа устройства печи.

Используемые материалы и печные приборы

Материалом для массива печи является кирпич глиняный обыкновенный по ГОСТ 390–96

Очень важно, чтобы он был хорошо обожжен и при простукивании издавал звонкий чистый звук. Треснутый недожжённый кирпич значительно снизит прочность и долговечность кладки

В качестве вяжущего вещества при кладке печей используется глина, чаще всего красная. Условно ее разделили на три вида по количеству песка в составе:

  • жирная — 2–3% от общего объема;
  • средняя — 15%;
  • тощая — до 30%.

Состав раствора: глина, песок и вода. Чем больше в природной глине песка, тем меньше его добавляют в глину. Соотношение глина-песок для разных глин составляет:

  • для жирной — 1:2,5;
  • для средней — 1:1,5;
  • для тощей — 1:1.

Песок применяется мелкий размером частиц меньше 1 мм, поэтому его просеивают через сито (ячейки 1–1,5 мм). Можно использовать готовую жаростойкую кладочную смесь.

Расход материалов:

  1. Кирпич глиняный обыкновенный (без учета трубы) — 450 шт.
  2. Колосниковая решетка 180х250 мм — 1 шт.
  3. Топочная дверка 205х205 м — 1 шт.
  4. Поддувальная дверка — 1 шт.
  5. Дымовая задвижка 130х240 мм — 2 шт.
  6. Металлический лист предтопочный 500х700 мм — 1 шт.


Топочная и поддувальная дверцы


Колосниковая решетка и дымовая задвижка

Советы и рекомендации

Для помещения, площадь которого составляет 40 кв. метров, можно рассчитать необходимые размеры печи. При высоте печи, составляющем 210 мм, оптимальным считается размер 780 х 580 мм.

Чтобы повысить качество кладки, перед тем, как использовать кирпичи, специалисты советуют каждый из них погружать на несколько минут в воду, что способствует удалению из них пузырьков воздуха.

Благодаря осуществлению данной процедуры, кирпич не будет впитывать раствор, что повысит качество кладки.

Так как дверные рамки, устанавливаемые в процессе кладки, подвержены температурному воздействию, перед установкой в печь голландку их необходимо обернуть асбестовым шнуром или покрыть лаком, обладающим огнеупорными свойствами.

Наиболее частой проблемой, требующей проведения ремонтных мероприятий печи, ранее бывшей в эксплуатации, является откалывание кирпича в торцах и углах печи. Чтобы предотвратить это, в процессе кладки производят отделку специализированными пластинами различной формы.

Еще одним немаловажным показателем качества и длительной эксплуатации печи голландки, по мнению опытных печников, является расстояние между трубой дымохода и перекрытиями крыши. В идеале оно должно быть не меньше 15 см.

Специалисты рекомендуют для малых конструкций сооружать стены толщиной в один кирпич, и в два кирпича для более массивных конструкций. Только данная толщина сможет обеспечить максимальную теплоотдачу при минимальном топливном расходе, характерные для печи голландки.

Как бороться с конденсатом

При сжигании дров на стенках дымохода оседает смоляной конденсат, который стекает вниз и образует в печи своеобразные сталактиты. Конечно, частично эти сталактиты сгорают, но некоторая их доля затвердевает и создает препятствие для потока выходящих газов.

Во избежание этого можно делать следующее:

  • предварительно просушивать дрова;
  • повысить температуру горения;
  • время от времени производить прожиг конструкции до «красного каления».

Нейтрализовать подобные негативные факторы невозможно, зато их можно уменьшить.

Сборку дымохода нужно проводить против движения газов – так большая их часть будет сжигаться.

Дымоход должен быстро демонтироваться при необходимости. Для этого его соединяют саморезами.

Можно поэкспериментировать с различными режимами горения, подобрать оптимальную температуру. Для визуальной оценки сгорания топлива нужно осмотреть топочную камеру после остывания. Если образовались сталактиты, значит, нужно повысить температуру.

Что представляет собой печь-голландка

Первые голландские печи появились в 15 веке. Внешний вид и размер немного изменились, но концепция осталась прежней: это компактный отопительно-варочный прибор, который может вписаться в помещение любого размера и великолепно справится со своей задачей.

Небольшие габариты конструкции объясняются небольшими размерами домов в Нидерландах. Иногда требовалось поставить печь в помещения до 10 кв. м. Города в северной Голландии — густонаселённые, местный климат — холодный и суровый. Поэтому печи здесь ставили самого высокого качества.

Высокие налоги на земельные участки заставили местных жителей строить узкие и высокие дома. Для таких проектов нужны особые конструкции печей. Голландки именно так и выглядят: вытянуты вверх на большую высоту. Одна печка способна отопить два-три этажа домовладения. Главное, правильно составить или выбрать проект дома с печью. В самых первых моделях ещё не было колосника и поддувала, варочных панелей тоже не устанавливали. Все эти атрибуты появились со временем. Тем самым КПД стал существенно выше.

Горячие газы в голландской печи идут по шести магистралям: трём подъемным и трём опускным. Колпаковая система аккумулирует горячий воздух и повышает теплоотдачу.

Отличительная особенность первых конструкций — арочный свод, который затем был заменен на стандартную прямоугольную форму топливника.

Есть множество разновидностей схем печи голландки с плитой, которые оборудованы камерами для выпечки хлеба, лежанками, баком для нагрева воды и другими полезными атрибутами.

Но наибольшую популярность имеют печки голландки с плитой.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

Гидроизоляция

Порядовка

Порядовка

Приступаем к кладке.

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

Кладка печиОбязательно натягиваем отвесы, чтобы печь была строго вертикальной

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печиКладка печи

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксаторУстановка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

Кладка голландки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голландкиТопочная дверца

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голландкиКладка голландкиПерекрытие печкиПерекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

Строительство голландкиСтроительство голландкиСтроительство голландкиСтроительство голландки

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голландкиСтроительство голландкиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиПодробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной лист

Удачной работы!

После кладки

Сушка

Сушка отопительного прибора из кирпича входит в число обязательных мероприятий, которые проводятся до начала активного эксплуатирования прибора. Сушат печь в два этапа:

  • в естественных условиях. Период такого вида сушки печи после завершения кладочных работ составляет примерно 6 — 8 дней. В это время должны быть открыты все дверцы и задвижки, обеспечивающие естественную циркуляцию воздушного потока, который проходя по каналам прибора, выводит влажные пары через дымовую трубу на улицу. Таким образом обеспечивается только сушка поверхности кладочных слоёв;
  • принудительная сушка. Её проводят с помощью сухих мелких дров ежедневно в течение недели в тёплое время года. В осенне-зимний сезон время для проведения принудительной сушки нужно продлить на 1 — 2 недели.

Об окончании сушки может сигнализировать отсутствие продуктов конденсации на дверцах и задвижках закрытого прибора.

Отделка и облицовка

Устройство финишной отделки печи голландки можно выполнить разными способами: покрыть слоем декоративной штукатурки и побелить, облицевать кафелем, изразцами или плоским камнем.

Первая тестовая топка

Когда все части печи и дымоход полностью высохли, нужно провести тестовую топку печи.

Основные моменты:

  • Кратковременный розжиг лучше провести поздним вечером, когда температура на улице будет ниже, чем внутри помещения. Закладка топлива при первой топке должна быть минимальной. Если розжиг был успешным, нужно добавить немного сырых дров, которые больше дымят.
  • Если дымоход достаточной высоты, хорошо изолирован, то дым не проникнет в помещение. Если складывается обратная ситуация, то нужно проверить каналы на предмет неточности монтажа и повреждений.
  • Последний этап первой топки — это максимальный разогрев агрегата в течение нескольких часов.  В этот период проверяют, нет появились ли трещины в швах на лицевой плоскости прибора.

Облицовочные работы

На завершающем этапе проводится облицовка печи. Для этого применяют клинкер, декоративную штукатурку и другие материалы. Если кладка проведена качественно керамическим кирпичом, то можно обойтись без облицовки.

Чтобы придать печи дизайн, рекомендовано использовать дверки со стеклом и узорами

Через 2 недели после облицовки можно протестировать печь на работоспособность. На протяжении первой недели не стоит нагревать конструкцию выше, чем 600 0С.

Источники

  • https://teplospec.com/pechi-kaminy/kak-ustroena-pech-gollandka-s-plitoy-printsip-raboty-i-rukovodstvo-po-stroitelstvu.html
  • https://otopleniehouse.ru/pech-gollandka/
  • https://2proraba.com/teplo-ventilyaciya/sxema-kladki-pechi-gollandki-s-plitoj.html
  • https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/otopitelnaya-gollandka/
  • https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/otopitelnaya-gollandka/otopitelno-varochnaya.html
  • https://www.rmnt.ru/story/fireplaces/pech-iz-kirpicha-svoimi-rukami-gollandka-porjadovka-i-sxema.1120174/
  • https://pechnoy.guru/pechi/otopitelnye/gollandka/gl-svoimi-rukami/gollandka-s-plitoj-i-duhovkoj-svoimi-rukami.html
  • https://qustu.com/kak-samostoyatelno-slozhit-pechku-gollandku/
  • https://pechnoy.guru/pechi/otopitelnye/gollandka/gl-svoimi-rukami/bolshaya-gollandka-svoimi.html
  • https://laminatepol.ru/29520-pechku-gollandku.html

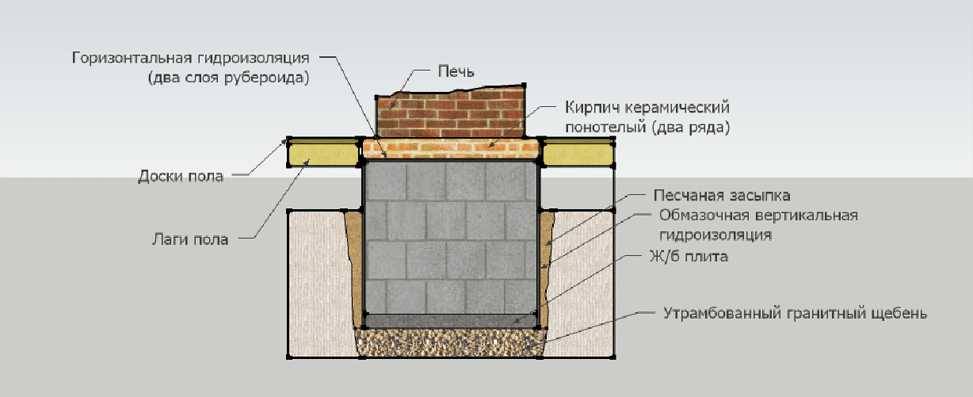

Оборудование фундамента

Кирпичная печь имеет немалый вес, поэтому для нее требуется сделать прочный фундамент.

  1. На месте кладки размечаются размеры конструкции, и увеличиваются по периметру на 25 см.
  2. По установленным параметрам выкапывается яма и наполняется битым кирпичом, щебнем, гравием и тому подобным. Материал тщательно трамбуется.
  3. Яма заливается раствором цемента с песком. Сверху кладется один слой кирпича.
  4. После окончательного высыхания на кирпич укладывается слой рубероида. На фото демонстрируется готовый фундамент.

Порядовка галанки

Сложить голландскую печь своими руками вполне возможно, но только при наличии базового опыта и знаний. Основное ее отличие, как уже упоминалось – трехоборотная конструкция дымоходных каналов. Чтобы ее сложить, следует произвести тщательные предварительные расчеты с учетом размеров конструкции и размеров кирпича. Вторая трудность – укладка максимально ровной поверхности. Малейшие неровности и выступы внутри каналов создают препятствия для прохождения воздуха, что ведет к потере производительности сооружения, а то и полной не функциональности.

Рекомендуется воспользоваться готовыми схемами галанки на строительных сайтах. Если размеры, указанные в макетах не подходят, то требуется очень аккуратный перерасчет.

  1. Первый ряд укладывается без раствора на влажный песок, все последующие – с применением глиняного раствора. Начиная с пятого ряда, для кладки используется шамотный кирпич.
  2. В пятом ряду формируется отверстие для поддувальной дверцы. Устанавливается она одновременно с укладкой кирпича, закрепляется между камнями на проволоке.
  3. 6-й и 7-й ряд согласно порядовке перекрывают отверстие поддувала. 8-й перекрывает весь зольник. В 8-м ряду устанавливаются колосники.
  4. В 9-м ряду формируется отверстие для дверцы топочника. Следующие ряды – 10-13-й, его перекрывают. Дверца топочника крепится вышеописанным способом.
  5. 14-й ряд перекрывает топочное отделение, в задней его части формируется отверстие для первого дымооборота. 15-й полностью повторяет 14-й ряд.
  6. В 16-м ряду устанавливается дверца для очистного окна. Можно использовать так называемый вышибной кирпич: последний ставится без раствора и впоследствии вынимается, когда требуется очистка канала.
  7. С 18-го по 25-й ряд формируются дымообороты. Каналов сложить нужно три: они поднимаются до верхнего перекрытия галанки, затем спускаются до топочного отделения и вновь подымаются к дымоходу. Чтобы сделать такую конструкцию функциональной, нужно очень тщательно следовать расчетам. На фото – образец схемы дымооборотов.
  8. 26-й, 27-й завершают кладку дымооборотных каналов. 28-й ряд перекрывает каналы, одновременно формируя основание для дымоходной трубы. Этот ряд кладется с выступом на 5 см по периметру сооружения.
  9. 29-й ряд кладется точно по 27-му без выступов, продолжается формирвоание дымоходной трубы.
  10. В 30-м ряду устанавливается задвижка для дымохода. Кладется дымоход соответствующей высоты.

Важные особенности конструкции

Из основных элементов выделяют:

  • Дымовую трубу (обязательно),
  • Отпускные и впускные каналы (не менее трех), иначе быстрый прогрев исключается,
  • Топку под полуметровые поленья,
  • Армированное основание (обязательно).

Важно знать! Сгорание газа (дыма) начинается в первом дымовом канале. Затем тепло одновременно поглощается стенками печи и по второму каналу возвращается к исходу – топке. Где уже во второй раз получает калории для перевала на третий

Где уже во второй раз получает калории для перевала на третий.

Пройдя все имеющиеся каналы, дым выходит по трубе. Причем финишный дым теплый, но не более 600С.

Конструктивный перечень

В работу с печью сгодится кирпич керамический. Из него собираются следующие части конструкции:

  • Зольник,
  • Топка,
  • Система оборота дыма (змеевик),
  • Отсеки для чистки,
  • Дымоход,
  • Задвижка, регулирующая интенсивность тяги и сберегающая тепло.

С чего начинается постройка печи своими руками

Любая по типу печь, и даже голландка, начинает создаваться не с фундамента, а с годного к труду инструмента:

  • Мастерки,
  • Молотки каменщика,
  • Киянка,
  • Вёдра,
  • УШМ с насадкой по камню,
  • Сито (мелкая фракция),
  • Мел (для кладки).

Измерительные приспособления (рулетки, уровни, отвес).

Из материалов запасаем:

  • Глину,
  • Песок,
  • Качественный цемент,
  • Огнеупорный кирпич (рассчитывается с запасом),
  • Фурнитуру (дверки дляподдувал, топки, прочистки),
  • Колосниковую решетку (или колосники),
  • Асбестовый шнур,
  • От 200 печных кирпичей, запас приветствуется.

Всегда начинаем с базы

Начать в готовом помещении всегда проблемно. А вот позаботиться об армированном основании при заливке столбов или фундамента – это вариант подходящий.

Как бы ни сложилось, не должно быть связи между фундаментом дома и самой печью.

Кладка по указанным правилам и пунктам:

  1. Размечаем участок под будущую постройку, предварительно очистив от строительного и бытового мусора. Если печь встанет уже в готовом доме, то без демонтажа части пола не справиться.
  2. Фундамент для голландки, как и для любого другого типа, нужно рассчитать с запасом. Ориентир – это первый слой печи, поэтому от каждой стороны добавляем до 15 сантиметров.
  3. Перед заливкой нужно засыпать и утрамбовать средний слой песка в качестве песчаной подушки.
  4. Разводим в меру густой цементный раствор, компоновка 1 к 3. Полученную смесь выкладываем на утрамбованную песчаную подушку.
  5. Уже на этот слой идет сварка арматуры. Желательно выдержать шаг не менее 10 сантиметров.
  6. Готовую сетку заливаем тем же по консистенции раствором цемента.
  7. Итоговый штрих – на подсыхающий слой раствора просеиваем сухой цемент, а сверху закрываем сначала рубероидом, потом гидроизоляционным материалом.

Важно знать! Дополнительно гидроизоляцию разрешается просыпать песком, хватит слоя не более 5 сантиметров. И в процессе держим горизонт, иначе отвес покажет неприятные отклонения

Дымоход

После завершения кладки дымовых каналов согласно порядовке начинается кладка дымохода. При возведении дымохода необходимо строго придерживаться правил противопожарной безопасности. Расстояние между дымоходом и перекрытиями не должно быть меньше 38 сантиметров. Между дымоходом и деревянными перекрытиями нужно укладывать теплоизоляционный слой из асбестовых листов. Дымоход должен возвышаться над кровлей на 0.6 метра.

Для усиления тяги необходимо скруглить углы кирпичей. В противном случае завихрения могут эту тягу существенно уменьшить.

Типовая схема кладки кирпичного дымохода

Инструменты и материалы, используемые при возведении голландской печи с плитой

Обязательным условием хорошей печи является качественный кладочный раствор, который рекомендуется замешивать из красной глины и кирпича. Основным составом для кладки голландки является песок, красная глина и вода.

При этом соотношение пропорций для каждой из пород глины будет разным. Чем меньшее количество песка присутствует в природной глине, тем, соответственно меньше понадобится для раствора.

Глина

Для жирной глины берем пропорцию: 1 часть глины и 2,5 песка.

Для средней глины – 1 часть к 1,5 песка.

Для тощей понадобится 1 к 1.

Материалы для кладки печи-голландки с плитой:

  1. Шамотный огнеупорный кирпич для топочной камеры.
  2. Красный керамический кирпич.
  3. Раствор для кладки фундамента (цемент, песок, гравий и вода).
  4. Раствор для кладки кирпича.
  5. Рубероид для гидроизоляции фундамента.
  6. Доски для строительства опалубки.
  7. Колосниковая решетка.
  8. Поддувало.
  9. Металлическая дверца.
  10. Заслонка.
  11. Металлические прутья и проволока для армирования.
  12. Металлическая проволока 0,8 мм для перевязки.
  13. Асбестовый шнур.
  14. Варочная плита.

Из инструментов подготовьте:

  1. Мастерок для кладки кирпичей.
  2. Строительный уровень, угломер и отвес.
  3. Строительный степлер.
  4. Рулетка и маркер.
  5. Правило.
  6. Болгарка для обточки кирпича.
  7. Совковая и штыковая лопата.
  8. Ведро для раствора.
  9. Строительный миксер или дрель с насадкой.
  10. Резиновый молоток для кладки кирпичей.
  11. Строительный молоток для возведения опалубки.

Плюсы и минусы голландской печи

Стоит более подробно обсудить положительные и отрицательные качества голландки.

К плюсам можно отнести следующие моменты:

  • Вариативность конструкции. Если не делать грубейших технических ошибок, любая форма печи никоим образом не повлияет на прочность и эффективность готовой печи.
  • Достойная функциональность. Хотя изначально печь служила только для отопления, в настоящее время печь голландка для дома из кирпича может быть обустроена варочной поверхностью для приготовления пищи.
  • Малые габариты печи – не более 0,5×0,5 м.
  • Для сооружения печи требуется меньше материала в сравнении с традиционной печью – менее 650 кирпичей. Для того чтобы построить русскую печь, вам понадобится 1300 кирпичей, плюс к этому русская печь небольших размеров будет обогревать помещение не так эффективно.
  • Такую печку можно монтировать даже на верхних этажах дачных домов, не боясь, что перекрытия не выдержат нагрузку. Это возможно благодаря небольшой массе печи, поскольку для ее строительства используется небольшое количество материалов.
  • Главный плюс печи данной конструкции состоит в том, что она нетребовательна к используемым для ее строительства материалам. Ее строение и малая толщина стенок позволяют печи сохранять форму даже под воздействием термических нагрузок. Например, основную конструкцию можно собрать даже из полого кирпича, причем своих функций печь не потеряет. Тем не менее, нельзя использовать дешевые материалы для топки – ее можно сооружать только из огнеупорных кирпичей.
  • Регулярное использование печи голландки из кирпича позволяет ощутимо сэкономить на топливе, поскольку она остывает медленно, а нагревается достаточно быстро.
  • У печи голландки очень хорошая теплоотдача, которая позволяет ей качественно отапливать помещение в 60-70 м2.

Стоит упомянуть и о некоторых недостатках печей данной конструкции:

  • Эффективность печи голландки с котлом не очень высока, поскольку значительное количество тепла теряется через дымоход, сделанный из набора каналов, из-за чего печь остывает довольно быстро.
  • Для растопки печи голландки нежелательно применять быстро прогорающее топливо, такое как хворост, солома или сухой камыш, поскольку она просто не успеет прогреться. Наилучшим образом подходит топливо, которое может долго тлеть, тогда печь будет работать максимально эффективно.
  • Данные печи чувствительны к качеству используемого топлива. Так, если сжигать материалы низкого качества, дающие большое количество золы, на стенках дымохода начнет собираться сажа. Однажды она может спровоцировать возгорание.
  • Поскольку перегрев печи приводит к выделению угарного газа, ее нежелательно перетапливать.

Если рассмотреть, как устроена печь голландка, то можно увидеть, что разогретые в топливнике газы сначала поступают в первый подъемный канал дымохода. Дойдя до холодного верха канала и отдавая тепло стенкам печи, газы поступают во второй проход, по которому попадают в топку. Из нее вновь нагретые газы поступают в третий канал, попутно нагревая его стенки. Аналогичным образом происходит прохождение тепла через четвертый и пятый каналы. В самом конце газы по шестому проходу вновь достигают топливника и выводятся наружу через дымовую трубу.

Материалы и их количество

НаименованиеКол-во
Поддувальная дверцаПо 1 штуке
Прочистные дверки2 штуки
Шамотный кирпич50-100 штук
Обычный кирпич красного цвета200-500 штук
Задвижки/Шиберы2 штуки
Колосниковая решетка1 штука
Глина90 килограмм
ПесокПолкуба

Все дверцы можно приобрести в специализированных магазинах или на складе строительных материалов в вашем городе. Многие заказывают авторские дверцы у местных мастеров, чтобы их печь стала дизайнерским элементом помещения.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Если вы решили установить металлический кожух на конструкцию и при этом изготовить его самостоятельно, то кроме вышеперечисленных материалов вам понадобится несколько листов оцинкованного или кровельного металла. Их количество зависит от высоты печи и её ширины, обычно хватает 2-3 листов на изготовление железного футляра для голландки высотой 3 метра.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
