Распределительный коллектор отопления

Как выбрать?

Изначально необходимо ознакомиться с рядом технических параметров:

1. Площадь помещения.
2. Ориентировочный объём воды. Выводят величину для каждой комнаты отдельно.
3. Пропускная способность. Определить количество кубометров, проходящее через систему.
4. Оптимальные параметры давления. Чем выше, тем лучше.

Рекомендации специалистов

1. Для труб, подающих холодную и горячую воду подбирать оборудование от одного производителя. В таком случае элементы получат маркировку красного и синего цвета соответственно.
2. Предпочтительны модели с запирающей функцией. Это облегчит ремонтные и профилактические работы.
3. Фитинги и все необходимые аксессуары приобретают сразу и желательно от одного бренда. В противном случае возможны не состыковки по размерам и даже способу крепления.
4. Диаметр врезки в трубопровод должен превышать диаметр отверстия приборов, размещенных вблизи раковины, либо туалета.
5. Фильтры горячей и холодной воды, учет потребления и обратный клапан докупают отдельно. Они устанавливаются в сантехническом шкафчике перед коллектором.

Подбор коллектора для квартиры имеет незначительные отличия.

1. Для равномерной подачи не обойтись без насоса. В особенности жителям верхних этажей.
2. Востребованы с хромированной поверхностью. Такие изделия смотрятся привлекательнее и защитят от неосторожных действий других пользователей, а также внутренних неисправностей.
3. В комплект поставки входят ручки и вентили одного бренда.
4. Если поставляются только заглушки и колпачки, данную модель лучше обойти стороной. Предпочтение изделиям с вентилями. Иначе регулировка потока будет осуществляться специальными инструментами.

Преимущества использования коллектора отопления

В отличие от обычных одно- и двухконтурных систем, где отопительные приборы подключаются последовательно, коллекторная схема предоставляет возможность параллельного подключения. Благодаря этому температура теплоносителя во всех контурах выравнивается, и её можно установить в нужном диапазоне. Более того, с помощью регулирующих вентилей можно выставить индивидуальный тепловой режим для каждого контура (особенно это актуально при наличии тёплого пола).

Если говорить о тёплом поле с числом веток более двух, то без коллектора просто не обойтись. В противном случае слаженная работа системы будет нереальной. Более того, коллектор следует оснастить собственным циркуляционным насосом, а в идеале – ещё и смесительным узлом, отрегулировав его на нужную температуру (она не должна превышать 35-40°C). Количество ответвлений назначается с таким расчётом, чтобы общая длина труб в отдельном контуре не превышала 80 м.

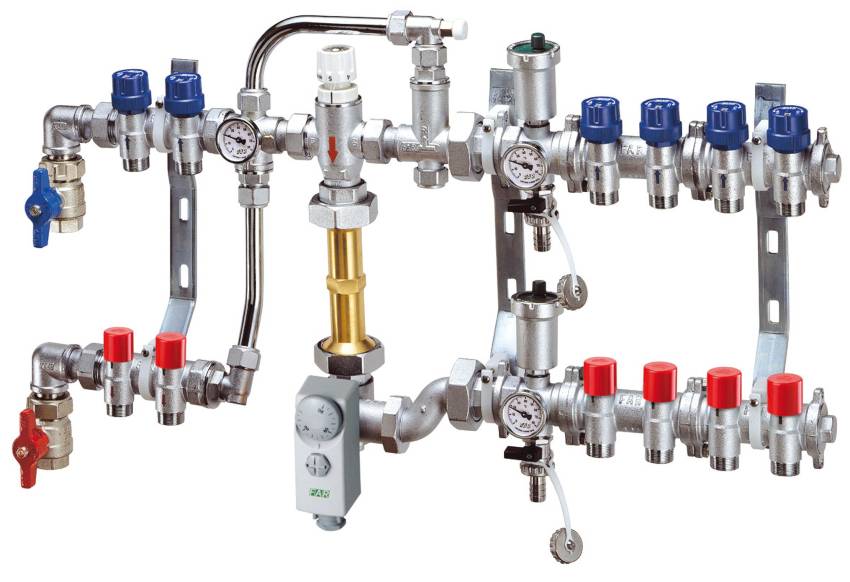

Коллекторная группа Uni-Fitt.

Подытоживая вышесказанное, можно констатировать, что коллекторная схема предоставляет следующие уникальные возможности:

• устанавливать и поддерживать стабильную, комфортную температуру в любом помещении;
• распределительный коллектор отопления позволяет экономить энергоресурсы за счёт оптимального распределения тепла;
• использовать трубы небольших диаметров, уменьшая таким образом толщину цементной стяжки.

Единственный недостаток – дополнительные затраты, причём немалые. Однако игра стоит свеч – проверено на практике.

Два способа увеличить диаметр распределительных труб

Первый способ годится для котлов со встроенными насосами. Для таких котлов изготавливают термо-гидро распределитель (гидрострелка в народе). К гидрострелке подключают котел и два три контура отопления и приготовления горячего водоснабжения. При этом на каждый контур потребления тепла монтируют свой циркуляционный насос.

Так же многие идут простым путем и подключают к такому котлу небольшой  контур радиаторов и теплых водяных полов. Это работает, если сразу с котла перейти с ¾ на 1 дюйм и дальше подключить все трубой, например, ППР диаметром 32.

Но у многих такими малыми объемами работа и строительство не ограничивается. Вот почему не всегда разумно большие дома или общественные строения подключать только к гидрострелке.  Стрелка получиться просто огромная и вся котельная будет в трубах.

Чтобы этого избежать был придуман сначала просто коллектор для распределения теплоносителя, а потом из него сделали компланарный распределительный коллектор. То есть два независимых коллектора объединили в один и получили его компланарность.

Компланарный распределительный коллектор одним махом решил проблему количества и размеров подключения котлов и контуров отопления, решилась проблема нагромождения труб и стало очень быстро, и легко делать мониторинг, обслуживание и ремонт котельного оборудования.

Но как обычно, недостаток информации привел к тому, что вроде что-то знаем о распределительных коллекторах, но не применяем, опираясь на авось пронесет. Но не проносит и система отопления теплоносителя постоянно просит. Тепла нет и все попытки  высосать тепло из зауженной  трубы ведут к трате кучи времени, нервов и денег.

Когда как просто на стадии разговора с мастерами перед монтажом системы необходимо озвучить желание изготовить и подключить все через стрелку и распределительный коллектор. В связке эти два устройства работают еще лучше. Но здесь мы можем столкнуться с невежеством. А это невежество в свою очередь может уговорить вас этого не делать и все посадить на одну трубу.

Изготовить гидрострелку своими руками не составляет большого труда. Берем кусок трубы на три диаметра больше диаметра подключения котла и привариваем на торцы трубы выгнутые заглушки. В заглушки ввариваем резьбы для слива и сброса воздуха. А в тело трубы врезаем резьбы для подключения котлов и контуров отопления. Красим и стрелка готова.

С приобретением и изготовлением распределительного коллектора своими руками немного сложнее. Заводские аналоги часто не подходят под наши условия по количеству подключаемых контуров и их размеров.

Таким  образом, бывает сложно или даже невозможно подобрать заводской распределитель под конкретно ваши условия, так как размер коллектора и размер патрубков коллектора  ограничены модельным рядом.

Вот почему Вам придется либо отказаться от применения заводского коллектора, либо использовать два или более коллектора. При этом надо будет учесть стоимость двух коллекторов, их монтаж и стоимость дополнительных материалов.

Если у вас небольшой домик, то вполне возможно, что заводской коллектор вам подойдет. Но чаше всего такого не происходит, и многие люди не знают, что с этим делать. Помучавшись и помаясь нанимают сантехника, который делает все на прямую от котла. И потом жалуются что тепла нет.

Вот почему, надо не забывать, что из любой ситуации есть как минимум два выхода. И второй выход из сложившейся ситуации при невозможности использования заводского коллектора заключается в изготовлении распределительного коллектора своими руками.

Вот почему надо уяснить, что без коллектора система более трех контуров будет работать неправильно и зажато. Иначе можно дальше не читать и подключать все на одну трубу и тратить время и деньги, чтобы исправить не работающую систему.

Достоинства и недостатки распределительного коллектора для системы отопления

Коллекторный вариант системы отопления имеет свои положительные и отрицательные стороны. Такая гребенка способна обеспечить равномерное распределение тепла и поддержание необходимой температуры теплоносителя во всех отопительных приборах. При этом существует возможность организовать снижение температуры в случае надобности.

Осуществляя регулировку коллектора отопления, можно не только контролировать температуру, но и полностью отсекать любое ответвление, что позволяет предотвратить холостую отдачу тепла. Это особенно удобно для большого дома, где некоторые комнаты не используются для проживания. Регулировка системы выполняется из шкафа для коллектора отопления.

Распределительный коллекторный узел характеризуется простотой монтажа и ремонта. При поломке одной из деталей системы достаточно будет отсечь поврежденное ответвление посредством регулирующего устройства. Гребенка для отопления имеет привлекательный внешний вид, что позволяет расположить устройство в любом удобном месте.

Установка коллектора отопления является наиболее эффективным и надежным вариантом для частного дома

К недостаткам гидроколлектора можно отнести высокую стоимость конструкции, что связано с дороговизной материала, из которого изготовлено изделие. Качественная фурнитура также является довольно дорогостоящей. Однако стоимость монтажных работ сведена к минимуму, что связано с простотой конструкции.

Полноценно и эффективно система отопления будет работать только в комплекте с циркуляционным насосом, работа которого повлечет за собой дополнительные затраты на электроэнергию.

Устройство гребенки предполагает большое количество ответвлений для каждого прибора отопления, для которого устанавливается отдельная труба. Это увеличивает трудоемкость монтажа и общую стоимость всей системы.

Вид

Распределительный – основная разновидность коллекторов. Применяется для распределения теплоносителя по контурам (веткам, петлям) отопительной системы. Дает возможность организовать равномерный прогрев всех отопительных приборов в помещении – радиаторов, теплых полов, бойлеров косвенного нагрева, водяных калориферов.

Распределительные коллекторы бывают двух типов.

• Нерегулируемые (пустые) – простые и дешевые, лишены запорной или запорно-регулировочной арматуры. Используются в случае, если не нужно управлять подачей теплоносителя.
• Регулируемые – более продвинутые и дорогостоящие. Снабжены устройствами, позволяющими изменять расход теплоносителя.

Регулирующий – оснащен запорно-регулировочными вентилями, позволяет дозировать количество подаваемого теплоносителя на конкретный контур. Оснащается вентилями. Обеспечивает экономию денежных средств за счет уменьшения подачи нагревательной жидкости.

Отсекающий – укомплектован запорными (шаровыми) кранами, предназначен для перекрывания подачи теплоносителя на конкретный контур. Полезен при ремонте / монтаже отопительных приборов, так как дает возможность выполнять соответствующие работы без отключения всей системы отопления.

Особенности монтажа

Параллельная разводка для квартиры отличается особенным строением. На основной ветке нет отводов, она крепится к распределителю, а к нему подводят все линии, идущих от приборов.

Для монтажа потребуются инструменты, работы состоят из последовательных действий:

1.на участке крепления гребенки к основной ветке монтируют шаровой кран, чтобы создать изоляцию от центрального водопровода.

2.следует установить фильтрующие устройства, чтобы крупные включения из трубопровода не повредили прибор.

3.монтируют учитывающие приборы.

4.далее рекомендуют ставить фильтрующие устройства от мелких частиц.

5.установка обратного клапана, чтобы исключить обратный ход жидкости по системе.

6.для частного дома требуется установка редуктора для давления, чтобы при высоких значениях, лишний объем уходил в канализационные трубы.

Следующим этапом считается установка коллекторов на стояк с холодной водой и горячей. На каждом отводе устанавливают вентиль. Отводов на гребенке должно быть столько, сколько узлов потребления. Если в доме имеется только холодная вода, то от гребенки отводящий патрубок должен сначала поступать к устройству нагрева. Из водонагревающего устройства вода перетекает в следующий коллектор, чтобы горячая жидкость из него распределялась к приборам.

Существует вариант скрытой установки коллекторных устройств, в которой отсутствуют соединения между коллектором и сантехникой. Для осуществления скрытой разводки холодные водопроводные трубы убирают в полиэтиленовые рукава вспененного типа. Расстояние гарантирует компенсацию расширения при перепадах температуры.

Если водопроводная система включает радиатора для отопления и трубы теплого пола, то монтируют точки подмеса. Жидкость в теплых полах будет иметь изолированную циркуляцию при соответствующих температурных значениях. Как только напольное покрытие начнет остывать, теплая вода вновь поступит в контуры. Специальный узел не требуется, если в доме только система теплого пола. Арматура, включающая механические провода, крепят к обратному коллектору.

При подведении к гребенке коллектора патрубков, отличающихся по длине, необходимо установить балансировочный расходомер. При вращении кольца регулируется подача воды. На нем имеется окошко со шкалой, чтобы видеть расход.

Для разводки из регулирующей арматуры достаточно установить запорную. Устройства фиксируют в специальных заглублениях в стене, помещение для прибора должно быть сухим. Как правило, их устанавливают в туалетах, пряча приборы в специальные шкафчики.

Материалы и инструменты

Для работ потребуются инструменты и материалы. Также следует выполнить расчет необходимого количества материалов, а помимо этого, позаботиться о приобретении необходимых компонентов системы.

• котел;
• коллектор;
• насос;
• клапан для регулировки;
• воздухоотвод;
• клапаны;
• фитинги;
• шурупы;
• шуруповёрт;
• цемент;
• песок.

Помимо них, до монтажа следует приобрести главные компоненты системы. В качестве главного элемента системы отопления выступает котел отопления. При выполнении монтажных работ не обойтись без нагнетающего насоса, который может подключаться непосредственно к котлу.

Монтаж клапанов выполняется на входе прибора. Также следует приготовить трубы, которые будут использоваться для создания разводки. После этого производят подготовку коллектора. Этот прибор имеет в составе элементы, используемые для настройки температуры системы и её регулировки.

Также владелец должен приобрести трубы для укладки на поверхности пола. Помимо них покупаются фитинги, которые во время работы используются для прокладки главной магистрали. Также эти элементы используют и для подсоединения к системе теплый пол проложенных труб.

Предназначенные для теплого пола трубы могут изготавливаться из полипропилена. Лучший выбор — изделия, имеющие армирующий слой из стекловолокна. Их достоинством является то, что при высокой температуре они меньше расширяются. Кроме них можно использовать полиэтиленовые трубы, поскольку при нагреве они расширяются по минимуму.

При монтаже поверхностных систем отопления чаще всего используют полиэтиленовые трубы. Выбирать следует изделия с диаметром от 18 до 22 мм. Труба должна быть рассчитана на рабочее давление до 10 бар и температуру до 90 градусов Цельсия. Отдельные модели труб снабжены кислородной защитой и имеют в своей структуре дополнительные слои. Однако чаще всего владельцы делают выбор в пользу полиэтиленовых труб, поскольку их стоимость довольно низкая. Если для владельца при монтаже теплого пола самое главное – снизить затраты на установку системы, то обычно выбираются именно трубы из полиэтилена.

Своим видом коллектор представляет собой прибор, у которого имеется отводы. По-другому его называют разветвителем. Применяется он главным образом для подсоединения разных контуров системы.

Магистральная линия подключает разные контуры, обеспечивающие доставку нагретой воды и отвод холодной.

При монтаже «теплого» пола устраивают два коллектора. Первый выступает разветвителем и предназначен для раздачи нагретой воды. Второй используется для сбора охлажденного теплоносителя.

Приборы, используемые для настройки системы, располагаются в конструкции разветвителя:

• клапаны;
• устройство для регулировки слива;
• запасной слив;
• воздух от воды.

Производители

В строительных магазинах представлены коллекторы различных изготовителей. Они стоят по-разному и имеют свои особенности. К примеру, модель с 2 кранами для систем радиаторного отопления стоит 5000 рублей. В случае, если у модели 3 крана, ее стоимость будет выше.

Популярные компании:

Компания из Италии Far, чей товар отлично известен отечественным покупателям Стоит обратить внимание на доступные цены

У коллекторов для водопровода от данного изготовителя есть одно важное качество – надежность Продукты Rehau не менее востребованы на нашем рынке. Нередко их выбирают мастера и люди, которые не желают переплачивать и при этом хотят получить немецкое качество. Изготовитель применяет качественную и неопасную латунь, рабочие нагрузки на которую могут быть самыми высокими

Ещё одна качественная продукция изготовителя из Италии – это коллекторы для водосети марки Tiemme. Это дешевый, беспроигрышный, хороший продукт, который выбирают опытные мастера

Изготовитель применяет качественную и неопасную латунь, рабочие нагрузки на которую могут быть самыми высокими. Ещё одна качественная продукция изготовителя из Италии – это коллекторы для водосети марки Tiemme. Это дешевый, беспроигрышный, хороший продукт, который выбирают опытные мастера

Выбирая коллектор из латуни, обратите внимание на производителя Luxor, Италия. Фирма строго следит за качеством моделей, применяет новаторские технологии и изготавливает большой ассортимент товаров. Еще одна итальянская фирма-изготовитель UNI-FITT, экспортирующая собственную продукцию больше 7 лет

Ассортимент компании содержит более 1000 товаров. Если вам необходим экономичный вариант, но вы не желаете экономить за счет снижения качества, для вас подойдет продукция фирмы Solomon

Еще одна итальянская фирма-изготовитель UNI-FITT, экспортирующая собственную продукцию больше 7 лет. Ассортимент компании содержит более 1000 товаров. Если вам необходим экономичный вариант, но вы не желаете экономить за счет снижения качества, для вас подойдет продукция фирмы Solomon.

При всем разнообразии предложений на рынке комплектующих для водопровода лучшая система водоснабжения должна выбираться персонально и основываться на квалифицированных расчетах и планах жилища.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Подводя черту…

Оптимальный выбор на сегодня — это SSD NVMe PCIe 4.0. Даже, если у вашего компьютера лишь PCIe 3.0, стоит купить именно такой SSD. Если нет и M.2, придется довольствоваться SATA SSD: если вы переходите на него с обычного HDD, разница все равно будет впечатляющей. Что касается объема, есть смысл брать как минимум 256 Гбайт: такие решения сегодня не очень дороги. Если хотите использовать накопитель не только как системный диск, но и для хранения информации, берите варианты от 500 Гбайт.

• Как подключить SSD диск к компьютеру: пошаговая инструкция
• Как оптимизировать работу оперативной памяти

Монтаж коллектора отопления, цена

Как правило монтаж коллекторов отопления осуществляется на стадии черновой отделки, но есть возможность интегрировать коллектор в уже имеющуюся систему отопления.

Способы установки коллекторов:

— Открытая установка. Коллектор устанавливается снаружи на стену. Чаще всего так устанавливают коллекторы котельной.

— Открытая установка в коллекторном шкафу. Коллектор отопления устанавливается снаружи на стену, но в отличие от предыдущего способа он находится в коллекторном шкафу, который скрывает из виду. Такой вариант выглядит более эстетично. Есть возможность закрыть шкаф, ограничив доступ людей и в частности детей от элементов управления.

— Встроенная в стену установка. Такой вариант лучше всего вписывается в любой интерьер, поскольку сам коллектор и шкаф скрыты внутри стены. В стене выштрабливается ниша, в которую устанавливается коллекторный шкаф и коллектор. Дверцу шкафа можно скрыть декоративной отделкой. Коллекторный шкаф, так же как и в предыдущем варианте можно закрыть, ограничив в него таким образом доступ.

Цены на наиболее востребованные виды работ:

№	Наименование услуги	ед.	Цена
1	Монтаж коллектора отопления (до 6 контуров)	шт.	4 000
2	Монтаж коллектора отопления (7 контуров)	шт.	4 500
3	Монтаж коллектора отопления (8 контуров)	м.	5 000
4	Монтаж коллектора отопления (9 контуров)	шт.	5 500
5	Монтаж коллектора отопления (10 контуров)	шт.	6 000
6	Монтаж коллектора отопления (11 контуров)	шт.	6 500
7	Монтаж коллектора отопления (12 контуров)	шт.	7 000
8	Монтаж коллектора отопления (более 12 контуров)	шт.	от 7 000
8	Монтаж коллекторного шкафа (наружный)	шт.	от 1 500
8	Монтаж коллекторного шкафа (встроенный)	шт.	от 4 000

Выбирая любой тип установки не забывайте оставлять свободное место для обслуживания коллектора отопления, а также установленного на него дополнительного оборудования.

Для эффективной работы всей отопительной системы, подобные работы по монтажу коллекторов отопления, Вы можете доверить специалистам компании «Сан Технолоджи». Мы подберем необходимое оборудование, после чего осуществим качественную установку. Наличие специализированного оборудования и опыта позволяет сделать эту работу быстро и эффективно. Не забывайте, что неправильно установленное или плохо настроенное оборудование может не выдавать требуемых от него эксплуатационных характеристик!

Если у Вас остались еще вопросы относительно монтажа коллектора отопления, Вы всегда можете получить бесплатную консультацию нашего специалиста!

Мы всегда рады помочь в выборе котла отопления, подходящего для Вашей системы!

Монтаж котельных и отопления осуществляется в кратчайшие, заранее оговоренные сроки!

Бесплатный выезд специалиста на объект

Получите БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ СПЕЦИАЛИСТА прямо сейчас. Звоните +7 (499) 390-84-79 ИЛИ Присылайте свой вопрос на наш почтовый ящик info@san-t.ru

• Главная
• О компании
• Монтаж
• Наши работы
• Цены
• Статьи
• Контакты

Copiright 2013-2020 San Tecnology — отопление, водоснабжение, канализация

Коллекторная система обеспечения водоснабжением

Если в систему включен коллектор, то какой бы прибор не устанавливался в схеме, к нему будет проложен отдельный отвод. Общая длина труб при этом увеличивается, но появляются следующие положительные моменты:

1. Во всех точках водоразбора всегда будет стабильное и одинаковое давление;
2. При врезке в коллекторный отвод редуктора в этой ветке, подходящей к какому-либо сантехническому прибору, можно регулировать давление, и оно будет отличным от общего значения;
3. Каждая врезка между коллектором и точкой водоразбора — это цельный кусок трубы, который можно скрытно закрепить в полу, в стене или в нише стены;
4. Любой сантехнический прибор можно отключить без остановки всей ХВС или ГВС для ремонта или замены.

Недостатки коллекторной схемы:

1. Бо́льшая длина труб автоматически увеличивает гидравлическое сопротивление в магистрали;
2. Из-за увеличения длины магистрали коллектор не будет работать в режиме естественной циркуляции воды, что может повлиять на выбор или смену системы отопления;
3. Если нельзя сделать так, чтобы система труб была скрытно закреплена в стенах или нишах, то большое скопление труб может заставить изменить интерьер или даже дизайн помещений.

Плюсы

• Вы сможете по своему желанию устанавливать и регулировать тепловой режим в каждой комнате своего дома.
• Исчезнет проблема с тем, что одни батареи слишком горячие, а другие слишком холодные.
• Для обслуживания отдельных узлов системы отопления не нужно прекращать отопления всего дома в холод, достаточно будет перекрыть один контур. Например, вы в спокойной обстановке производите ремонт радиаторов отопления в какой-то комнате, а в это время система без перебоев обогревает весь остальной дом.
• Также вы получаете возможность применения в доме набирающей всё большую популярность системы «теплый по», а также совмещать несколько вариантов систем отопления одновременно.
• Экономия энергоресурсов.

Остановимся чуть подробнее на указанных преимуществах.

Прокладку отопительных труб лучше поручить специалистам, чтобы результат радовал,  а не огорчал

Итак, регулировка теплового режима в каждой комнате осуществляется отдельно. Условно варианты установки гребенок в системе отопления делятся на простые и сложные. Простые — равномерно распределяют теплоноситель по контурам, поддерживая одинаковую температуру в каждом из контуров, что уже хорошо. Если вы установите простую гребенку, то регулировать температуру в каждом контуре (отдельно взятом помещении) вы сможете только в ручном режиме (перекрывая или открывая кран на каждом контуре отдельно). Это конечно хорошо, но, прямо скажем, не слишком удобно. Чтобы отрегулировать температуру придется слегка помучиться, повертев краник подачи теплоносителя на каждый контур.

Чтобы обойти мучительный процесс ручной настройки, на каждом контуре устанавливают термодатчики (сложные гребенки), которые автоматически, но по вашему желанию контролируют подачу воды в каждый контур. Теплоноситель поступает в контур и идет на обогрев комнаты, отдав свое тепло, и охлажденным возвращается назад через гребенку в котел, чтобы снова нагреться и так до того момента, пока комната не обогреется до определенной температуры. Согрев комнату, теплоноситель не будет эффективно отдавать тепло в пространство и возвратится в гребенку неохлажденным. Вот тут сработает термодатчик и перекроет весь контур, сохраняя необходимую температуру. Если температура снизится, то термодатчик снова откроет контур. Благодаря такой системе вы сможете регулировать температуру в каждой комнате отдельно, исходя из своих приоритетов. Или, к примеру,  если в гости нагрянула теща, то в комнате, которую ей выделили, можно создать такие условия, что визит будет приятным и кратковременным (Шутка. — прим. Автора). Второе преимущество тесно переплетается с первым. В привычных для нас системах отопления, как бы мы ни хотели, не получится создать одинаковые условия для подачи теплоносителя к батареям. И самая близкая к котлу батарея дышала жаром, а самая дальняя могла быть еле теплой. В коллекторной системе это недостаток полностью отсутствует. К каждой батарее или комнате подходит свой индивидуальный коллектор. И в вашей власти контролировать температуру в каждом контуре. Это скорее не преимущество, а недостаток, от которого удалось избавиться.Комфорт для пользователя при  эксплуатации коллекторной системы намного выше, чем с обычных  систем.  Посудите сами.

Ремонт и обслуживание каждого отдельного узла проходит без выключения всей системы отопления. Достаточно перекрыть необходимый контур и свободно проводить любые работы на его узлах. Также на гребенке коллектора оставляют несколько свободных секций. Что позволит установить дополнительные обогревательные узлы, без нарушения существующей системы отопления. Просто подключив новый узел к гребенке. Представьте себе (на секундочку) , сколько проблем будет, если вы решите установить дополнительную батарею в обыкновенную систему… А теплый пол и вовсе можно установить только при коллекторной системе отопления. Также ее наличие позволит вам использовать одновременно и отопление с помощью батарей и систему теплый пол. А это опять-таки экономия, комфорт и удобство. Отмечу, все эти положительные моменты коллекторных систем, помимо очевидного комфорта и удобства пользования,  приведут еще и к значительной экономии на энергоресурсах. Так, в комплексе с эффективными мероприятиями по утеплению дома можно достичь до 50% экономии. Заманчиво, не так ли?

Теплые полы устанавливаются только вкупе с коллекторной системой

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы

Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж
