Поэтапное описание демонтажных работ
Пару слов о том, когда может понадобиться разборка батареи отопления:
- В случае замены старого радиатора на новый, имеющий большую производительность и лучший внешний вид.
- При потребности в добавлении дополнительных секций для батареи.
- При необходимости замены отдельной секции или прокладки, давших течь.
Инструкция начинается с подготовки необходимых инструментов:
Шаг №1: подготовка инструментов
Фото ниппельного ключа

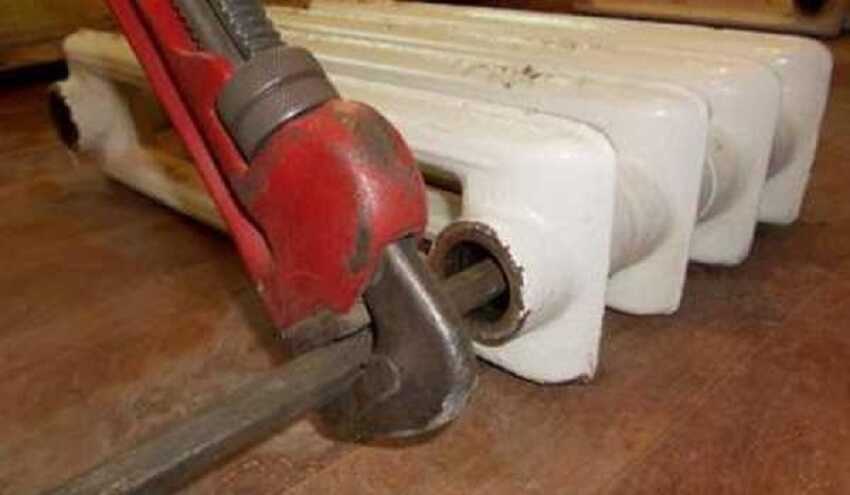

Образец газового ключа
Совет: ниппельный ключ с учётом того, что он в хозяйстве нужен очень редко, а цена его не самая низкая, рекомендуется не покупать, а брать в прокат.Это позволит сэкономить семейный бюджет.
Шаг №2: отсоединение батареи
Перед тем, как разобрать алюминиевый радиатор отопления или чугунный, необходимо его отсоединить от системы обогрева. Для этого в обязательном порядке необходимо отключить отопление и слить со стояка воду, иначе вы попросту затопите помещение и получите ожоги.
Совет: рекомендуется перед началом демонтажа застелить пол под батареей плёнкой, тряпками или хотя бы газетами, чтобы избежать попадания на него остатков жидкости, которая может оказаться в контуре даже после слива стояка.
Далее в зависимости от сложности можно выделить три ситуации:
- Полипропиленовые трубы. В этом случае муфтовое соединение, как правило, скручивается голыми руками, не доставляя никаких трудностей.
- Стальные новые. Приложив некоторые усилия, вы, скорее всего, сможете раскрутить сгоны на входе и выходе батареи с помощью газового ключа.
Отсоединение новых стальных труб
- Старые стальные или чугунные трубы . Сначала пробуем, сняв краску с места стыковки паяльной лампой и металлической щёткой, пробуем раскрутить соединение так, как описано в предыдущем варианте. Но в долго проработавших системах чаще всего это не даёт результата, и тогда просто срезаем сгон «болгаркой» или автогеном.
Порезка старых сгонов с использованием «болгарки»
После отсоединения батареи от труб снимаем её с крюков и укладываем на ровную плоскость.
Шаг №3: разборка радиатора

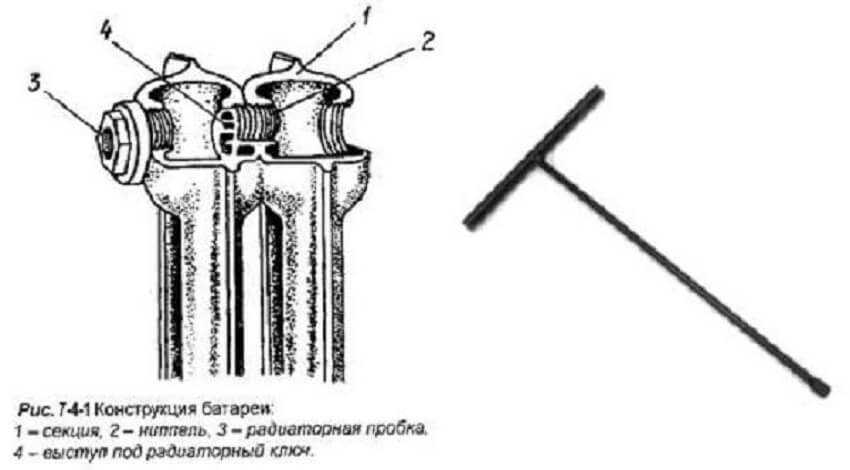

Схема отсоединения секций батареи
Отрезок трубы или ломик
Батарея может быть чугунной, алюминиевой или биметаллической.
Наиболее сложным вариантом для разбора является первый из перечисленных, с него и начнём:
- Как разобрать чугунный радиатор отопления собственными силами:
Осторожно, проверяем ход резьбы на футурках или заглушках, который может быть как левым, так и правым. Вставляем ниппельный ключ внутрь, усиливаем его крутящий момент с помощью отрезка трубы или ломика
Срываем резьбу, прокручивая инструмент на четверть оборота сначала в верхней части, а затем в нижней
Затем также попеременно продолжаем откручивать ниппели, чтобы радиатор не перекосило. Основной проблемой старых батарей является то, что футорки могут прикипеть в процессе долгих лет эксплуатации и не поддаваться ключу. В таком случае место соединения необходимо прогреть круговыми движениями паяльной лампой, после чего снова попробовать открутить ниппель. Процедуру повторяем до тех пор, пока резьба не поддастся. Если же всё равно ничего не выйдет, то придётся резать автогеном
Срываем резьбу, прокручивая инструмент на четверть оборота сначала в верхней части, а затем в нижней. Затем также попеременно продолжаем откручивать ниппели, чтобы радиатор не перекосило. Основной проблемой старых батарей является то, что футорки могут прикипеть в процессе долгих лет эксплуатации и не поддаваться ключу. В таком случае место соединения необходимо прогреть круговыми движениями паяльной лампой, после чего снова попробовать открутить ниппель. Процедуру повторяем до тех пор, пока резьба не поддастся. Если же всё равно ничего не выйдет, то придётся резать автогеном.

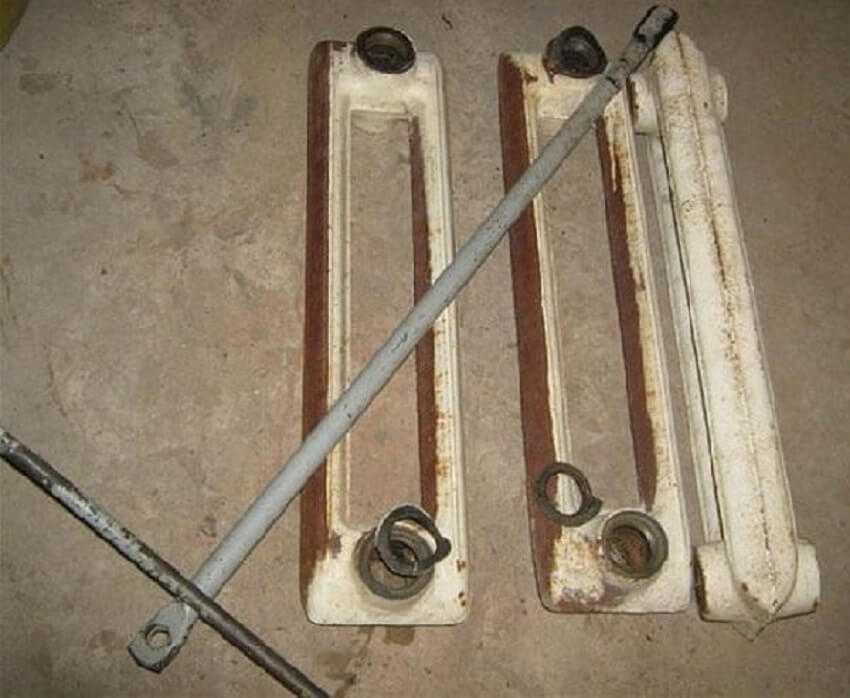

Разобранная старая чугунная батарея отопления
- Давайте выясним, как разобрать биметаллический радиатор или алюминиевый?Процедура практически аналогична вышеописанной, но имеет несколько отличий:
- Используется ниппельный ключ меньших размеров.
- Не требуются столь большие усилия при откручивании ниппелей.
- Заглушки и футуроки обладают маркировкой направления резьбы в виде букв S и D, где первая обозначает левый ход, а вторая – правый.
- Металлические прокладки, находящиеся между секциями, протираются, шлифуются и хранятся до последующей сборки батареи.
Разборка алюминиевой батареи
После осуществления описанных задач вы можете заменить давшую течь деталь, добавить секцию или вообще установить новый радиатор на место старого.
Арматура
Какие элементы арматуры могут использоваться в обвязке радиатора?
| Комплект арматуры | Функции |
| Два шаровых крана | Дают возможность полностью отсечь прибор для ремонта, замены или на время длительной оттепели |
| Шаровый кран и дроссель | Помимо остановки, делают возможной регулировку теплоотдачи вручную |
| Два дросселя | Позволяют осуществить базовую балансировку двухтрубного отопления и последующую подстройку теплоотдачи |
| Дроссель и термоголовка | Делают регулировку температуры воздуха в помещении полностью автоматической |
Перемычка на фото позволяет теплоносителю циркулировать в стояке при перекрытых вентилях.
Сборка батарей
В принципе, имея под рукой необходимые инструменты, даже новичок сможет собрать или разобрать алюминиевый радиатор своими руками.
Чтобы установить обогреватель из алюминиевого радиатора своими руками, необходимо:
Расположить батарею на ровной поверхности. Это необходимо для того, чтобы обследовать устройство перед его монтажом и проверить все места соединений на наличие возможных трещин или сколов. Перед тем, как соединить элементы обогревателя, резьба в местах соединения очищается не только от мусора, но и от заводской краски. Делается это при помощи наждачной бумаги с мелким зернистым покрытием
Это важно, так как в дальнейшем слой краски может потрескаться, что приведет к течи. Ради товарного вида производители окрашивают не только секции радиаторов, но и места их стыков
Очищая батарею от краски, нужно следить, чтобы наждачная бумага не оставила на ней царапин, которые так же в будущем могут стать причиной течи
Очищая батарею от краски, нужно следить, чтобы наждачная бумага не оставила на ней царапин, которые так же в будущем могут стать причиной течи.
Все прокладки следует промыть в мыльном растворе. а если в отопительной системе предполагается использование антифриза, то их нужно обезжирить, так как этот носитель способен проникать в любые, даже самые незначительные неровности.
Перед соединением секций желательно изучить чертеж ключа для сборки алюминиевого радиатора, чтобы знать, как им пользоваться. Этот металл очень мягкий, поэтому любое слишком большое усилие может повредить резьбу и тогда придется покупать новую секцию.
На ниппель гайку надевается паронитовое уплотнение с обеих сторон. Ключ помещается сверху и легко проворачивается пару раз, то же проделывается с нижним отверстием. Только после того, как места стыков были прихвачены, можно при помощи рычага закрутить их более плотно.
Отверстие, которое не будет использоваться, закрывается заглушкой, а на другое крепится кран Маевского и сборка алюминиевого радиатора готова.
После того, как будут собраны все секции радиатора, его можно подсоединять к отопительной системе и проверять на наличие возможных мест протечки. Так как алюминиевые батареи достаточно легкие, их вполне можно подсоединить своими руками, даже не имея для этого соответствующих навыков.
Что необходимо для подключения радиаторов
Создание отопительной системы – достаточно сложный процесс. Между тем, соблюдая все правила и четкую последовательность работ, с ним сможет справиться и новичок
Как подключить батарею отопления правильно? Главное – внимание. Для качественного монтажа и подключения радиаторов необходимы некоторые комплектующие
В частности:
- переходники с правой и левой резьбой (футорки);
- инструменты для качественного навинчивания переходников;
- заглушки, ручной воздухоотводчик, ключ для стравливания воздуха, переходники;
- запорная арматура, шаровые краны, вентили;
- трубы.
Комплект для установки радиатора отопления
Какая резьба на алюминиевых радиаторах отопления
Вы должны быть пользователем, чтобы оставить
Сейчас на странице 0 пользователей
Нет пользователей, просматривающих эту страницу.
Потребность в установке новых радиаторов может возникнуть не только во время капитального ремонта. Замена батарей и монтаж современной обвязки позволит повысить эффективность обогрева даже в условиях центральной системы отопления. А установить и подключить радиатор можно своими руками.
Разметка для крепления
Стандартным местом размещения радиатора считается простенок под оконным проёмом. Согласно СНиП 3.05.01–85 (п. 3.23) батарея со стороны стояка не должна выходить за границу оконного проёма, а совпадение их осей не обязательно. Но чтобы батарея смотрелась в интерьере гармонично, она должна располагаться симметрично относительно вертикальной оси проёма. Поэтому сначала по уровню отбивают эту ось.
Второй шаг — отбивка горизонтального уровня положения батареи и обеспечение соосности при подключении подводок к футоркам.
Но тут есть одна особенность — горизонтальные каналы радиатора должны быть сориентированы строго по уровню, а трубы прямой и обратной подачи должны иметь небольшой уклон относительно хода теплоносителя. Эти углы нужны для уменьшения силы сопротивления потоку и для снижения риска завоздушивания батареи.
Значение уклона очень небольшое — 5–10 мм на длину подводки более 50 см (СНиП 3.05.01–85 п. 3.18), а стальные трубы подводки длиной менее 1,5 м к стене не крепятся.
Как разобрать новый чугунный радиатор отопления
Случаи, когда новое сантехническое оборудование выходит из строя, не редки. Причины сбоя, различные. Как правило, это либо заводской брак, либо, не профессиональная сборка элементов, обогревающей конструкции. Бывают и другие причины, которые требуют, снять и разобрать новый чугунный радиатор отопления самостоятельно. Одна из таких, необходимость увеличить или уменьшить, иногда и такое бывает, количество секций батареи.
Новые чугунные радиаторы отопления
Не важно, какая проблема с подвигла на разборку обогревающего сантехприбора, но последовательность ремонтных действий, одинаковая. Сначала, чугунную конструкцию, необходимо отсоединить от коммуникаций и снять, с крюков фиксаторов
Перед тем, как провести подобные мероприятия, нужно обязательно полностью слить жидкость, с отопительной системы жилого строения. Кстати, из батареи отопления, желательно тоже сразу слить воду, малость, приподняв одну из сторон. Так вы, значительно уменьшите вес конструкции и избежите многих побочных казусов. Типа, попадание жидкости на пол, с вытекающими последствиями.
Ремонтные действия, из-за большого веса сантехнического прибора, лучше всего, проводить с помощником. Надо понимать, что во время разборки и сборки чугунного радиатора отопления, не раз придется подымать и кантовать конструкцию. Поэтому, физическая помощь, будет очень кстати. Такой подход, заметно облегчит вам процесс ремонта и сделаем его, менее травмоопасным.
Далее, снятый чугунный радиатор, укладываем плашмя, на предварительно подготовленную площадку, лицевой стороной вверх. Это может быть, деревянный щит или поддон. Затем, при помощи разводного ключа, откручиваем заглушки и футорки. Футорки – полые гайки, с внутренней и наружной резьбой, которые предназначены для присоединения отопительных труб, к обогревающему изделию.
Как отсоединить секцию у чугунной батареи
Радиаторный ключ
Теперь, пришло время узнать, как правильно отсоединить секцию, у чугунной батареи отопления. Для этого, нам понадобится специальный сантехнический инструмент – радиаторный ключ. В магазине, подобный слесарный инвентарь, не встретишь, но можно сделать самому, взять напрокат, в специализированном сервисе или у знакомого слесаря-сантехника. Инструмент специфический и индивидуальный, является самодельным приспособлением. Как правило, встретить двух одинаковых радиаторных ключей, не реально. Единственное их сходство – это, прямоугольный наконечник, 40 на 24 мм. Обычно, такой наконечник, приваривают к арматуре или трубе, диаметром 15-20 мм и длиной 60-80 сантиметров. С другой стороны, делают специальное ушко, чтобы была возможность вставить, для рычага, монтировку или длинный вороток.
Что необходимо определить, перед раскручиванием конструкции
Перед раскручиванием конструкции, необходимо определить направление резьбы ниппель-гайки. Обычно, оно соответствует, направлению резьбы заглушек и футорок. Но бывают и исключение. Так что, подходить к разборке чугунного радиатора отопления, нужно с полной ответственностью и не спешить сразу применять физическую силу, если что ни так. Так-же, на современных обогревающих изделиях, иногда, можно обнаружить маркировку, которая точно указывает, какая резьба: L – левая, R – правая.
Ниппель-гайка
Когда с направлением резьбы ниппель-гайки, определились, можно уверенно приступать к разборке чугунной батареи. Если требуется раскрутить крайние секции, то определить нужную соединяющую гайку, не составит большого труда. С сегментами, которые находятся в середине или ещё ближе, не много сложнее, но всё-же возможно. Для этого, замеряем расстояние до них, приложив, поверх конструкции, радиаторный ключ. Помечаем, на арматуре или трубе ключа, мелом или маркером, место до которого требуется всунуть радиаторный ключ, внутр изделия, чтобы раскрутить секции. Далее, засовываем самодельный инструмент, до отмеченного ранее, расстояния, слегка его проворачивая. Такие поступательные вращения, позволят слесарному приспособлению, пройти другие, встречающиеся на пути ниппель-гайки и достичь нужного отверстия.
Как отсоединить секцию у чугунной батареи
Достигнув нужной ниппель-гайки, фиксируем в ней наконечник радиаторного ключа. После, с другой стороны слесарного приспособления, в проушину, вставляем длинный вороток или монтировку. Далее, приложив не значительные физические усилия, отворачиваем, нижнею и верхнюю, ниппель-гайку на пол-оборота. Такие же действия, производим с другой стороны батареи. И так, до полного разъединения секций. Очередность раскручивания гаек, позволит полностью избежать перекоса и напряжения металла, которое, хрупкий чугун, очень боится.
Разборка алюминиевого и биметаллического радиатора
Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.
В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.
Это — основной инструмент, который используют при сборке/разборке радиаторов отопления
На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.
Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ
Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая
Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить
Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.
Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.
Что это такое
Секционные радиаторы получили наибольшее распространение, среди прочего, благодаря возможности гибкой регулировки теплоотдачи прибора. Если его эффективность окажется недостаточной, всегда можно добавить еще несколько секций, увеличив тепловую мощность. Понятно, что их цена несопоставима с расходами на новый конвектор или панельный радиатор больших размеров.
Ниппель для радиатора, собственно, и обеспечивает их соединение между собой. Он представляет собой короткую трубку с противонаправленными резьбами, которые одновременно вкручиваются в две смежные секции, притягивая их друг к другу. Внутри он снабжен парой выступов для радиаторного ключа.
Диаметр резьбы ниппеля и, соответственно, коллекторов секций составляет:
| Тип радиатора | Размер резьбы |
| Чугунный | ДУ32 (1 1/4 дюйма) |
| Алюминиевый, биметаллический | ДУ25 (1 дюйм) |
В качестве материалов при производстве ниппелей используются:
Монтаж радиатора
Первым делом следует отключить подачу воды в отопительную систему. Если осталась какая-то жидкость, то ее можно ликвидировать, использовав насос.
Потом нужно разобрать радиатор. Сначала необходимо вытащить все заглушки. Если отопительный контур 1-трубный, то следует установить на систему байпас.
Затем непосредственно монтируем радиатор в отопительную систему. Все стыки обязательно обрабатываем герметичным материалом. Лучше всего для этого дела подходит пакля.
Если устанавливается батарея из алюминия, стали или из сплава металлов, то с прибора не нужно снимать упаковку. Ликвидировать защитную оболочку позволяется, когда монтаж будет полностью окончен.
После завершения всех работ по установке радиатора, следует выполнить его опрессовку. Самостоятельно это вряд ли получится сделать. Для этого нужно вызвать на дом мастера по сантехническому оборудованию.
Разборка старого чугунного радиатора отопления
Старый чугунный радиатор – разборка
Разборка старого чугунного радиатора отопления, иногда становится очень трудоемким процессом и не всегда, оправданным решением. От того, на сколько конструкция подвержена коррозии и, всякого рода, налётам и отложениям, зависит дальнейшая судьба прибора, эффективность и целесообразность ремонта. Поэтому, прежде чем приступать к ремонту оборудования, необходимо досконально изучить, старый чугунный радиатор отопления. Словом, провести полную ревизию сантехнического изделия.
Чугунная батарея в разобранном виде
Как правило, для разборки старого чугунного радиатора отопления своими руками, понадобятся следующие инструменты:
- Газовая горелка или паяльная лампа;
- «Болгарка», с кругом по металлу;
- Ножовка по металлу;
- Зубило и бородок;
- Тяжелый молоток или средняя кувалда.
Где совершать разборку старой отопительной батареи
Совершать разборку старой отопительной батареи, лучше вне помещения. Наиболее приемлемый вариант – улица, положив чугунный радиатор, на что-нибудь деревянное. Перед тем, как приступать к разборке старого изделия, желательно тщательно промыть его водой. После, можно попытаться повторить все ремонтные действия, как с новым. Если попытка разобрать, открутить стягивающие ниппель-гайки, не увенчаются успехом, что вполне вероятно, тогда применяют дополнительные меры:
Нагреть место соединения секций чугунного радиатора отопления
Нагреть место соединения секций. Для этого, обычно используют паяльную лампу или газовую горелку. Чугунную конструкцию, в месте соединения секций, нужно хорошо прогреть по кругу. После, пока горячая, попытаться сорвать ниппель-гайку. Ели сразу открутить не удалось, как правило, делают несколько циклов нагревание-остывание
Работая, с огнем и раскаленным металлом, не нужно пренебрегать мерами предосторожности. Для ремонтных работ, используйте плотные защитные перчатки
Если этот способ не помог, то применение радикальных мер воздействия на метал, обычно помогают в корне изменить, создавшуюся тупиковую ситуацию.
Распилить стык соединения секций. Подобное действие, наиболее эффективно и быстро, совершать, при помощи «Болгарки». При этом, пилить надо аккуратно. Главное, не переусердствовать. Лучше, резать с небольшими перерывами, а не в один заход. Так вы сможете избежать, появление трещин и сколов. Применение ножовки по металлу, поможет 100% обойти все негативные последствия, но потребует много времени и сил.
Разбить, сломанную секцию. Когда нагревание и распиливание обогревающей конструкции, показалась вам плохой идеей, можно просто разбить, тяжёлым молотком или кувалдой, не нужный элемент изделия. Начинать колошматить, нужно с середины секции и постепенно продвигаться, к местам соединения. Но все-же, разборка батареи отопления, не спеша и аккуратно, более приемлемый вариант. Раскол же неработающей секции, может нечаянно повредить, одну из соседних, секций оборудования.
Декоративное оформление батарей
Чугунные радиаторы – долговечные и надежные изделия, проверенные временем. Оборудование гармонично впишется в различные стилевые интерпретации и подчеркнет их сдержанность и лаконичность.
Ажурные экраны позволят скрыть отопительные элементы и придадут пространствам элегантности и изысканности. Батареи могут быть окрашены в различные оттенки, которые подчеркнут цветовое оформление помещений.
Монтаж радиаторов достаточно несложное задание, требующее немного строительных навыков и минимум инструментов, но от того, как будет произведена установка, зависит тепло в здании и долговечность системы.
Продуманная сборка придаст комфорт и приятную атмосферу помещению. Если процесс монтажа вызывает много вопросов и нет уверенности в высоком качестве результата, то установку следует доверить профессиональным работникам. Услуги сантехников будут несколько затратны, но надежность и эффективность системы будет радовать на протяжении многих лет.
Чистка чугунного радиатора при выявлении засора
Нужно снять батарею, промыть и установить на место. Работы выполняются с помощником, так как вес изделия достаточно большой. Проводить процедуру следует в летнее время, когда теплоноситель не циркулирует по системе. Чтобы устранить внутренние засоры, нужно в горячей воде растворить соду кальцинированную, затем раствор залить в батарею и немного встряхнуть прибор. Главное – закрыть заглушки по обеим сторонам, чтобы жидкость не вытекла.
Оставить батарею на 1,5-2 часа с содовым раствором внутри, затем простучать по радиатору молотком или палкой, но не сильно, так от внутренних стенок отвалится ржавчина и примеси. Теперь остается открыть заглушки, вставить в одно из отверстий шланг и промыть радиатор изнутри хорошим напором воды. После промывки батарея устанавливается на место.
https://youtube.com/watch?v=ahyAZ3xKPGQ
Некоторые выводы
Основной вывод из всего сказанного заключается в том, что система отопления частного дома своими руками — это вполне посильная задача. Для ее решения нужно лишь помнить, что:
- Для реализации задуманного требуется соблюдать установленные нормами правила проведения работ. В первую очередь это касается проекта и различных расчетов.
- Если есть проект, очень легко подобрать необходимое оборудование, а проводить работы намного проще и эффективнее.
- Качество работ напрямую зависит от соблюдения технологии. При желании выполнить все самостоятельно потребуется какое-то время на изучение.
- Каждый этап работ должен заканчиваться проверкой герметичности и работоспособности системы.
- При проведении скрытых работ не следует закрывать соединения и трубопроводы отделочными материалами без их проверки под давлением.
И напоследок. Вряд ли получится вникнуть в подобный вопрос за пару вечеров, лёжа на диване. Но постепенное и планомерное изучение монтажа системы отопления по плечу каждому.
