Двухконтурные газовые котлы по типу размещения

По типу размещения двухконтурные системы отопления подразделяют на:

напольные;
настенные.

Первые предназначены для отопления больших площадей и обычно имеют мощность больше 25 кВт. Их недостатком является внушительный размер, поэтому потребуется искать место в доме, где лучше всего разместить такую громоздкую конструкцию. Также следует учесть тот факт, что агрегаты мощностью более 50 кВт даже с турбированной горелкой должны находиться только в специально оборудованной котельной.

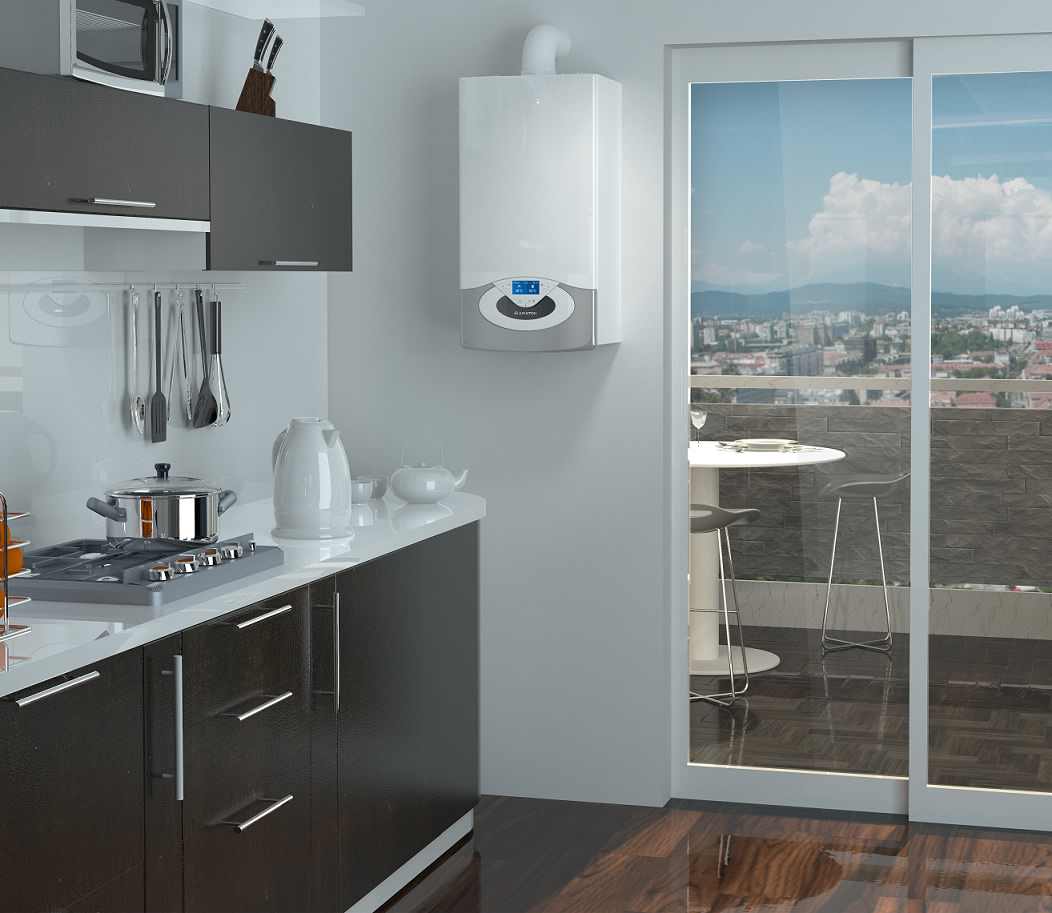

Настенные двухконтурные газовые котлы более популярны у потребителя за счет своей компактности и доступной цены. Однако их выпускают с ограниченным показателем мощности – до 35 кВт. Этого достаточно, чтобы обогреть помещение площадью до 300 м². Для отопления более крупных сооружений придется приобретать напольную модель.

Настенные агрегаты легко переносить и монтировать, они не занимают много места и впишутся в любой стиль интерьера.

Чтобы правильно подобрать двухконтурный газовый котел, следует внимательно проанализировать условия, при которых он будет эксплуатироваться. А затем, основываясь на них, купить агрегат с подходящими возможностями и характеристиками.

Общее представление о товаре – критерии выбора

Товар представляет собой бак, внутрь которого помещён теплообменник. Находящийся в нём теплоноситель и нагревает воду для ГВС. Имеется и клапан, управляющий потоком жидкости из котла, который также базируется на принципе приоритетности ГВС. Стоит отметить, что практически все газовые одноконтурные котлы оборудованы устройствами для работы бойлера.

Как выбрать товар – классификация котлов

Исходя из названия товара, возникает вопрос: какие бывают ещё котлы?

Существует 2 типа техники – одноконтурные и двухконтурные. Первые из них предназначены для обогрева только помещений, другие могут снабжать ещё и горячей водой.

Примечание! Если одноконтурную модель соединить с бойлером косвенного нагрева, то и он сможет снабжать вас горячей водой.

Виды котлов рассматривают по следующим параметрам:

Тип камеры сгорания (открытый/закрытый);
Управление (механическое/электронное);
Сырьё (сжиженный, природный газ или комбинированный вариант);
Способ установки (напольный/настенный).

Для того чтобы не совершить ошибки при выборе, нужно чётко понимать, какой тип товара конкретно Вам нужен

Поэтому, своё внимание нужно заострить на таких условиях, как производительность (показатель мощности), условия для монтажа (сопоставить диаметры патрубков и дымохода с помещением, в котором расположится котёл), а также специальные возможности

К специальным возможностям относят систему безопасности, наличие дополнительных приборов (термометр, манометр и т.п.), различные регуляторы и функции.

Покупка и её нюансы

Популярность моделей среди газовых котлов объясняется надёжностью и практичностью, в то время, когда конденсационный аппарат, хоть и современный и более экономичный, но требует больше электроэнергии. Его КПД может варьироваться в пределах 110-115%. К другим его недостатком относят также высокую стоимость, превышающую в 2-3 раза, чем на газовое оборудование и образование конденсата во время работы, который сильно окислен и его нельзя просто слить в автономную канализацию.

Парапетный котёл хотя и бездымоходный энергонезависимый прибор, но предназначен только для обогрева небольших помещений, домов. Главные недостатки товара – необходимость наличия постоянного газа и его давления, жесткие требования к установке, постоянный контроль за утечкой газа, а также помощь специалистов при подключении и обслуживании.

Возьмите себе на заметку сразу, какой товар Вам нужен: от отечественного производителя или зарубежного; с механическим управлением или электронным, бюджетные варианты или подороже.

Характеристики двухконтурного газового котла

При выборе двухконтурного котла, стоит обратить внимание не только на материалы, но и заявленные характеристики:

Мощность. Чем больше площадь отапливаемого дома и больше его теплопотери, тем мощнее потребуется котёл. Для дома в 100 квадратных метров в умеренных широтах понадобится котёл мощностью 12 Квт.
Коэффициент полезного действия. Усовершенствованные теплообменники и горелки двухконтурных котлов, наличие «умной» автоматики и программ управления позволяет приблизить КПД к фантастическим 98%.
Вид камеры сгорания. Выделяют котлы с открытой и закрытой камерами сгорания.

При закрытой камере сгорания подача воздуха и выброс продуктов горения осуществляется специальным коаксиальным дымоотводом. Открытая камера сгорания использует воздух в помещении, а выхлоп идёт в стационарный дымоход с естественной тягой. Для котлов с открытой камерой сгорания необходим дымоход, отдельное котельное помещение. С закрытой камерой сгорания можно устанавливать вблизи любой наружной стены, но стоят они дороже.

Наличие дополнительной конденсационной системы. Температура выходящих газов обычного котла около 150 градусов, а конденсационного — всего 40. Разница температур идёт на отопление дома.

Для чего нужен расширительный бак для отопления

При работе системы отопления теплоноситель часто меняет свою температуру — то нагревается, то остывает. Понятное дело, при этом меняется объем жидкости. Он то увеличивается, то уменьшается. Излишки теплоносителя как раз и вытесняются в расширительный бак. Так что назначение этого устройства — компенсировать изменения объема теплоносителя.

Принцип работы расширительного бака для отопления

Виды и устройство

Есть две системы водяного отопления — открытая и закрытая. В закрытой системе циркуляция теплоносителя обеспечивается циркуляционным насосом. Он дополнительного давления не создает, просто проталкивает воду с заданной скоростью по трубам. В такой системе отопления стоит расширительный бак для отопления закрытого типа. Закрытым он называется потому, что представляет собой герметичную емкость, которая разделена на две части эластичной мембраной. В одной части находится воздух, в другую вытесняется лишний теплоноситель. Из-за наличия мембраны бак называют еще мембранным.

Закрытого типа

Открытая система отопления наличия циркуляционного насоса не предусматривает. В данном случае расширительный бак для отопления — это просто любая емкость — хоть ведро — к которой подведены трубы отопления. Для него не требуется даже крышки, хотя она может быть.

Открытого типа

В самом простом варианте это сваренная из металла емкость, которую устанавливают на чердаке. Есть у этого варианта существенный недостаток. Так как бак негерметичный, теплоноситель испаряется и необходимо следить за его количеством — все время доливать. Делать это можно вручную — из ведра. Это не очень удобно — есть риск забыть пополнить запасы воды. Это грозит тем, что система завоздушится, что в может привести к ее поломке.

Более удобен автоматизированный контроль уровня воды. Правда, тогда на чердак, кроме труб отопления, придется еще тянуть водоснабжение а также куда-то выводить переливной шланг (трубу) на случай переполнения бака. Зато отпадает необходимость регулярно проверять количество теплоносителя.

Циркуляционный насос и гидравлическая группа

Сравнительно небольшая СО в масштабах частного дома может функционировать и без циркуляционного насоса, но его применение обеспечивает целый ряд преимуществ:

можно сократить диаметр труб;
за время движения по контуру теплоноситель не успевает сильно остыть, поэтому котел работает в щадящем режиме;
появляется возможность эксплуатировать систему отопления в низкотемпературном режиме.

Характеристики насоса увязаны с мощностью котла, так что покупателю остается сосредоточить свое внимание только на производителе данного компонента. Желательно, чтобы это была известная компания с достойной репутацией — Grundfos, Wilo, Vortex и т.п

Важное значение имеет то, из чего сделаны имеющиеся внутри котла трубы для теплоносителя и водопроводной воды (если котел двухконтурный). Наиболее предпочтительный вариант — медь или пластик хорошего качества

Преимущества и недостатки газовых котлов

Газовый котел при наличии газовой магистрали и подведенным к ним коммуникациям — самый экономичный вариант отопления и ГВС. Помимо возможности экономить на отоплении и получении горячей воды, котлы, работающие на газе имеют преимущества:

Недостатки тоже есть, но они не критичны:

бюрократическая нагрузка при подключении и сервисном обслуживании;
большие помещения требуют напольных котлов и отдельной котельной;
котел с открытой топкой нужно оборудовать конвекционным дымоходом с естественной тягой, которая забирает кислород из помещения, поэтому эту технику выводят в котельную;
модели с турбированием шумят;
энергозависимые котлы нужно комплектовать крайне дорогостоящими ИБП.

Производители выпускают огромное количество модификаций настенных котлов, чтобы потребитель мог подобрать что-то наиболее оптимальное и с минимальным количеством минусов для своей ситуации. Сам выбор лучше основывать на конкретных задачах котла и параметрах помещения для обогрева.

Виды двухконтурных котлов

Настенный котел имеет большую мощность, может использоваться для частного дома

Модели котлов различаются по типу используемого топлива и по способу установки.

Настенные

Настенный газовый двухконтурный котел Бакси является наиболее компактной моделью. Это не мешает ему быть довольно мощным – способен отапливать даже просторный частный дом.

Многие пользователи отдают предпочтение навесным котлам, так как они легко встраиваются в дизайн кухни или санузла. Они не занимают полезную площадь и не портят интерьер помещений, что является дополнительным достоинством.

Напольные

Чаще всего напольные котлы имеют большие габариты и вес. Это полностью компенсируется большой мощностью, которой хватает для обеспечения жильцов огромным количеством горячей воды и качественным отоплением большого особняка. Можно использовать в сумме с теплыми полами для равномерного распределения тепла.

Дизельные

Дизельные котлы не пользуются большой популярностью, так как топливо резко возросло в цене и продолжает расти. Газ привлекательнее с экономической точки зрения. Но определенные достоинства имеет и жидкотопливное оборудование. Хранить солярку можно в любых плотно закрытых емкостях – от бочек до цистерн.

Достоинством является малое количество сажи – достаточно чистить топку несколько раз в месяц, так как топливо сгорает практически без отходов. При этом нужно позаботиться о достаточно длинном дымоходе, выводящем продукты горения на большое расстояние от дома и жилых помещений.

На твердом топливе

Твердотопливный котел Бакси

Твердотопливные котлы находят применение в местах, где нет возможности подключиться к газопроводу.

Серьезным плюсом можно назвать универсальность оборудования. Котлы работают с разными видами топлива:

уголь,
дрова,
торф,
кокс,
специальные гранулы.

Для небольших деревень, а также построек сезонного использования твердотопливный котел может стать удачным выбором.

Виды газовых котлов

Отопительные агрегаты имеют индивидуальные параметры, которые помогут подобрать идеальный вариант. При выборе оборудования важную роль играет площадь отапливаемого помещения.

В зависимости от этого следует рассматривать конкретные модели.

Одноконтурные и двухконтурные

Отопительные приборы одноконтурного типа сконструированы специально для небольших помещений. Тепловое оборудование рассчитано на подогрев теплоносителя при автономном отоплении. Большое преимущество – настенные модели занимают мало места. Система выполняет две важные функции:

обогрев частного дома;
нагрев воды.

Благодаря наличию таких возможностей в одном приборе двухконтурный котел пользуется большим спросом и считается самым продаваемым устройством. По форме это компактное оборудование, не занимающее много места.

Настенные и напольные

Газовые отопительные двухконтурные котлы встречаются в двух видах:

настенные;
напольные.

Они отличаются параметрами, а функции остаются практически одинаковыми. Настенные котлы двухконтурного типа имеют небольшие размеры, вместительны и обладают хорошей способностью нагревать и жилье, и воду. Однако такой прибор больше подходит для квартиры или уютного коттеджа.

Напольные конструкции представляют собой крупногабаритные агрегаты, требующие установки в отдельном помещении. Само подключение котла несложное, как и эксплуатация. Обычно напольное оборудование применяется только для отопления большого частного дома, где нагрев воды осуществляется при помощи дополнительного бойлера.

Конденсационные и конвекционные (традиционные)

Конденсационный двухконтурный котел – это сравнительно новое оборудование. Принцип работы заключается в намеренном образовании конденсата. Влага переходит в газообразное состояние, а выделяемая при этом тепловая энергия затрачивается на нагрев теплоносителя. Таким образом, значительно сокращаются затраты на образование энергии за счет сгорания топлива.

Конвекционное устройство работает по простому принципу: сколько газа сгорело, столько энергии выделилось. В отличие от конденсационного котла в этой модели выделение даже незначительного количества влаги может повредить все оборудование.

С камерой сгорания открытого и закрытого типов

Отопительные приборы с открытой камерой сгорания называют атмосферными горелками. Они нашли применение в котлах мощностью до 70кВт. Теплообменник установлен над камерой сгорания. Современные модели оснащены автоматикой, которая снижает риск возникновения возгорания. Настенные двухконтурные котлы оснащают исключительно атмосферными горелками.

Вентиляторные горелки или с закрытой камерой сгорания могут быть использованы для отопления жилых помещений и промышленных зданий. Вода протекает между стенками резервуара (горелки). Благодаря полной изоляции пламени прибор становится более безопасным. На работу вентилятора затрачивается большое количество энергии, поэтому котлы такого типа увеличат материальные расходы.

Принцип работы газового котла отопления: схема нагрева

Основная функция отопительного оборудования заключается в подогреве теплоносителя путем прямой передачи тепловой энергии, которая образуется в ходе горения газообразного вещества. Для наглядности ниже рассматривается процесс работы одноконтурного устройства, неспособного обеспечивать нагрев воды для потребительских нужд.

Газ, подающийся под определенным давлением из магистральной сети, попадает в специальную камеру, где и происходит его возгорание

Важно, чтобы данный процесс был полностью безопасным. Мощность горения контролируется при помощи различных датчиков и системы автоматики. При появлении пламени происходит выделение значительного объема тепла

Оно передается отопительной системе непосредственно через теплообменник, внутри которого циркулирует рабочая жидкость. Нагрев осуществляется снаружи. На теплообменник воздействует струя горящего газа. В качестве материала для этого элемента используется чугун, сталь или медь

При появлении пламени происходит выделение значительного объема тепла. Оно передается отопительной системе непосредственно через теплообменник, внутри которого циркулирует рабочая жидкость. Нагрев осуществляется снаружи. На теплообменник воздействует струя горящего газа. В качестве материала для этого элемента используется чугун, сталь или медь.

Принцип работы газовых котлов

Принцип работы котла заключается в нагреве теплообменника — он нагревает трубы до определенных показателей температуры. Теплообменник отдает тепло с помощью специальных вентиляторов. Твердый остаток накипи может забить теплообменник, поэтому его необходимо чистить перед каждым сезоном отопления. Для нормальной работы необходимо выставлять температурный режим, следить за постоянной подачей газа и проводить дымоотход. Его проводка подразумевает дополнительные траты — это можно учесть как минус устройства.

Важно! Неправильный угол дымохода провоцирует накопление конденсата в трубе — это приводит к накоплению жидкости, копоти и быстрой порче имущества. После того, как вода в трубах достигла определенной температуры, она проходит через все помещение и возвращается в резервуар уже подогретой

Для повторного нагрева необходимо меньшее количество времени. А в конденсационных вариантах горелка работает периодически и при малых мощностях держит определенную температуру более длительный промежуток времени. Таким образом, у каждого типа устройства есть свои плюсы и минусы

После того, как вода в трубах достигла определенной температуры, она проходит через все помещение и возвращается в резервуар уже подогретой. Для повторного нагрева необходимо меньшее количество времени. А в конденсационных вариантах горелка работает периодически и при малых мощностях держит определенную температуру более длительный промежуток времени. Таким образом, у каждого типа устройства есть свои плюсы и минусы.

Как устроен газовый котел

Принцип работы газового котла отопления в самых общих чертах можно описать следующим образом: тепло, образующееся за счет сгорания газа, передается жидкости, которая затем перемещается по системе отопления, нагревая помещение.

Схема любого газового отопительного устройства обычно предусматривает наличие нескольких основных узлов:

Горелка;
Теплообменник;
Расширительный бак;
Газовый клапан;
Система автоматики.

Специфика двухконтурного котла часто предполагает некоторые особенности его внутреннего устройства. Так, например, многие модели оснащаются двумя теплообменниками, каждый из которых отвечает за подогрев «своего» участка. Кроме того, двухконтурный агрегат всегда имеет специальный трехходовой клапан, который переключает его режимы работы (с отопления на горячее водоснабжение и наоборот).

Горелка

Это прямоугольная конструкция с расположенными в определенном порядке отверстиями, через которые подается газ от расположенных снизу форсунок. В зависимости от типа и производительности, газовый котел может оснащаться двумя видами горелок:

Атмосферные. Газ подается в камеру сгорания исключительно за счет давления в магистрали. Такая горелка работает практически бесшумно и стоит дешевле, поэтому применяется чаще, но ее КПД обычно не превышает 90%;
Наддувные. Принцип ее работы иной — воздух подается в камеру сгорания при помощи вентилятора. Обычно такие горелки не встраиваются внутрь газового тракта, а устанавливаются при помощи специального внешнего подключения. Их основные преимущества — более высокий КПД и устойчивая работа при нестабильной подаче газа.

По возможности регулировки мощности горелки делятся на три класса:

Одноступенчатые — пламя всегда горит одинаково. Понятно, что это негативно сказывается как на сроке службы, так и на экономичности приборва;
Двухступенчатые. Такие горелки немного лучше. Они позволяют использовать агрегат в двух режимах: 50 и 100% мощности;
Модулируемые. Здесь встроена плавная схема регулировки мощности в широких пределах. Газовый котел с такой горелкой будет максимально экономичным и прослужит дольше других.

Теплообменник

Как мы уже отмечали, двухконтурный котел может использовать один или два теплообменника.

Схема с двумя теплообменниками предполагает монтаж первичного устройства в виде медных труб с пластинчатым оребрением непосредственно над горелкой. Такой конструктивный принцип позволяет передавать тепло газового пламени непосредственно теплоносителю с максимальной эффективностью. Вторичный теплообменник обычно выполняется в виде набора тонких металлических пластин, проходя через которые проточная вода нагревается от горячего теплоносителя.

Если же в котле отопления используется единый теплообменник, то он называется битермическим и представляет собой конструкцию из двух соосных труб. По внутренней трубе проходит сантехническая вода, а внешняя поверхность нагревает теплоноситель.

Преимущества подключения двух теплообменников для двухконтурного котла достаточно очевидны:

При выходе из строя вторичного теплообменника газовый котел продолжает работать в режиме отопления;
Первичный теплообменник не подвергается избыточной коррозии из-за постоянно меняющегося состава циркулирующей жидкости;
Монтаж вторичного теплообменника при выходе его из строя значительно проще и дешевле, чем замена битермического целиком.

Расширительный бак

При нагревании теплоносителя происходит его расширение и увеличение объема. Ввиду этого схема отопления должна предусматривать специальную емкость, в которую будут отводиться излишки жидкости. Обычно требуемый размер бачка можно оценить как 10% от всего объема теплоносителя в системе. Иногда может возникнуть ситуация, когда встроенного бачка не хватит, и потребуется монтаж внешнего.

Газовый клапан

Наличие газового клапана – обязательное условие для подключения системы к магистральному газу. Он регулирует степень подачи топлива, а управляет им схема автоматики. В случае каких-либо поломок подача газа в двухконтурный котел сразу же отключается.

Система автоматики

Схема автоматического регулирования режимов работы двухконтурного теплового агрегата представляет собой набор датчиков, которые анализируют состояние узлов и мест подключения к входным и выходным трассам, и исполнительного устройства, вырабатывающего необходимые сигналы управления:

Датчики температуры (по их показаниям регулируется модулируемая горелка);
Датчики газового блока — контролируют давление в топливной магистрали;
Датчики электроснабжения — включают и выключают котел при перебоях с электричеством.
Средства самодиагностики.

Специфика обвязки полипропиленом

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.

С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления

Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.

Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.

Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки

У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.

Технические характеристики

Котлы подразделяются на вид потребляемого топлива. Это может быть, как бутан, так и метан. Обе элемента прекрасно горят и выделяют тепло. Также идет различие в энергопотребляемости. Разные виды с одинаковой выработкой тепла разняться в потреблении газа.

Котлы различаются по мощности вентиляции. Одним хватает естественной вентилируемости, другим необходим специальный агрегат. Также есть резервный коллектор, в котором теплая вода уже нагрета и в нужный момент продвигается по трубам и классический, нагревающий ее по факту до нужной температуры.

Важно! Электрический газовый котел можно использовать как напольный обогреватель

Конструкционные особенности, принципиальные отличия

Одноконтурный котел применяют для отопления помещений с помощью нагрева теплоносителя при помощи 1 теплообменника, встроенного в котел. Газовые котлы, конструкция которых предполагает два теплообменника, т.е. отдельно согревающих и воду теплоносителя для отопления и ГВС — называются двухконтурными.

Устройства классифицируются:

по расположению– на напольные и настенные;
по энергоэффективности: на обычные, использующие низкую теплоту сгорания и конденсационные, рассчитанные на потребление большей теплоты сгорания топлива с дополнительным использованием тепловой энергии, выделяющейся с конденсатом от водяного испарения;
по конструктивному устройству газовой горелки – с открытой и закрытой камерой сгорания.

Для ввода в эксплуатацию необходимо получить пакет разрешительных документов и проконсультироваться со специалистом. Еще лучше – доверить монтаж отопления профессионалам. Не стоит экономить на здоровье близких.

Выбор величин давления в системе и расширительном бачке

Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.

Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!

Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.

Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.

Уровни давления в расширительном бачке.

Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)

Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости

Заключение

Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.

Как реализовать альтернативное отопление частного дома

Двухтрубная система отопления частного дома — классификация, разновидности и практические навыки проектирования

Однотрубная и двухтрубная разводка отопления в частном доме

Принцип работы котла с проточными нагревателем

В данном случае имеется в виду пластинчатый теплообменник, хотя и битермическая конструкция является проточной. Пластинчатый теплообменник обладает высокой эффективностью, но относительно малой производительностью.

Принцип его работы заключается в пропускании двух потоков в перпендикулярном направлении между пачкой из металлических пластин, соединенных таким образом, что потоки не смешиваются. Большая площадь пластин обеспечивает высокую эффективность теплопередачи, что позволяет готовить горячую воду в проточном режиме, т.е. на ходу.

При небольших размерах это устройство поднимает температуру холодной воды до 50° и выше, на что способно только высокоэффективное устройство.

На выходе из первичного теплообменника горячий теплоноситель пропускается через вторичный теплообменник. Одновременно через него походит поток воды, который получает заданную температуру и поступает на приборы водоразбора.

ВАЖНО!
Единственными недостатками таких устройств являются нестабильность режима нагрева, который зависит о скорости прохождения воды, и необходимость периодической очистки от известковых отложений.

Принцип работы двухконтурного газового котла отопления
