Тепловой насос для отопления дома: цены, виды, плюсы и минусы

Принцип действия тепловых насосов

Стоит отметить, что практически любая среда обладает тепловой энергией. Почему бы не использовать возможное тепло для отопления своего дома? Поможет в этом тепловой насос.

Принцип работы теплового насоса таков: тепло передается теплоносителю от источника энергии с низким потенциалом. На практике же все происходит следующим образом.

Теплоноситель проходит через трубы, которые зарыты, к примеру, в земле. Потом теплоноситель попадает в теплообменник, где собранная тепловая энергия передается на второй контур. Хладагент, который расположен во внешнем контуре, нагревается, и превращается в газ. После этого газообразный хладагент проходит в компрессор, где сжимается. Это приводит к тому, что хладагент еще больше нагревается. Горячий газ идет в конденсатор, а там тепло переходит к теплоносителю, который уже обогревает сам дом.

Геотермальное отопление дома: принцип работы

Холодильные системы устроены по такому же принципу. Это значит, что холодильные установки могут использоваться для охлаждения воздуха в помещении.

Виды тепловых насосов

Существует несколько видов тепловых насосов. Но чаще всего устройства классифицируются характером теплоносителя на внешнем контуре.

Устройства могут черпать энергию с

• воды,
• грунта,
• воздуха.

Полученная энергия в доме может применяться для отопления помещения, для нагревания воды. Потому и различают несколько видов тепловых насосов.

Тепловые насосы: грунт — вода

Самый лучший вариант альтернативного отопления – получение тепловой энергии из грунта. Так, уже на глубине шести метров земля имеет постоянную и неизменную температуру. В качестве теплоносителя в трубах используется специальная жидкость. Наружный контур системы выполняется из пластиковых труб. Трубы в грунте могут размещаться вертикально или горизонтально. Если трубы размещаются горизонтально, то необходимо выделять большую площадь. Там, где трубы устанавливаются горизонтально, невозможно использовать земли для сельскохозяйственных нужд. Можно только устраивать газоны или сажать однолетние растения.

Чтобы устроить вертикально трубы в грунте, необходимо сделать несколько скважин глубиной до 150 метров. Это будет эффективный геотермальный насос, так как температура на большой глубине у земли высокая. Для передачи тепла применяются глубинные зонды.

Тип насоса «вода — вода»

Кроме того, тепло можно получать из воды, которая находится глубоко под землей. Могут использоваться водоемы, грунтовые воды или сточные воды.

Стоит отметить, что принципиальных отличий между двумя системами нет. Самые малые затраты требуются тогда, когда создается система получения тепла из водоема. Трубы нужно наполнить теплоносителем и погрузить в воду. Более сложная конструкция нужна для того, чтобы создать систему получения тепла из грунтовых вод.

Насосы «воздух — вода»

Можно собирать тепло и с воздуха, но в регионах, где очень холодные зимы, такая система не эффективна. В то же время монтаж системы очень простой. Вам понадобится только выбрать и установить нужное устройство.

Еще немного о принципе действия геотермических насосов

Для отопления очень выгодно использовать тепловые насосы. Дома, площадь которых имеет более 400 квадратных метров, очень быстро окупают затраты на систему. Но если ваш дом не очень большой, то можно сделать систему отопления своими руками.

Сначала нужно купить компрессор. Подойдет устройство, который оснащен обычный кондиционер. Его крепим на стене. Конденсатор можно изготовить самому. Нужно сделать из медных труб змеевик. Его помещают в пластиковый корпус. Испаритель также устанавливается на стене. Пайку, заправку фреоном и тому подобные работы должен выполнять только профессионал. Неумелые действия не приведут к хорошему результату. Мало того, можно получить травму.

Перед тем, как запустить в работу тепловой насос, необходимо проверить состояние электрификации дома. Мощность счетчика должна быть рассчитана на 40 ампер.

Самодельный тепловой геотермальный насос

Отметим, что не всегда созданный своими руками тепловой насос оправдывает ожидания. Причина тому – отсутствие правильных тепловых расчетов. Система имеет малую мощность, а также растут затраты на обслуживание

Поэтому важно провести точно все расчеты. опубликовано econet.ru

Советы и рекомендации

Тепловой насос – оборудование технически сложное и достаточно дорогое, поэтому подходить к его выбору следует с большой ответственностью. Чтобы не быть голословными, приведем несколько вполне конкретным рекомендаций.

1. Никогда не приступайте к выбору теплового насоса без предварительного проведения расчетов и создания проекта. Отсутствие проекта может стать причиной фатальных ошибок, исправить которые можно будет лишь с помощью огромных дополнительных финансовых вложений.

2. Доверить проектирование, монтаж и сервисное обслуживание теплового насоса и системы отопления следует только профессионалам. Как убедиться в том, что в данной компании работают профессионалы? В первую очередь, по наличию всей необходимой документации, портфолио реализованных объектов, сертификатов от поставщиков оборудования. Очень желательно, чтобы весь комплекс необходимых услуг предоставляла одна компания, которая в данном случае будет нести полную ответственность за реализацию проекта.

3. Советуем вам отдать предпочтение тепловому насосу европейского производства. Пусть вас не смущает тот факт, что он дороже китайского или российского оборудования. При включении в смету стоимости работ по монтажу, запуску и отладке всей системы отопления разница в цене насосов будет практически незаметна. Но зато, имея в своем распоряжении «европейца», вы будете уверены в его надежности, поскольку высокая цена насоса – это лишь результат использования при его создании современных технологий и высококачественных материалов.

Схема отопления частного дома с применением теплового насоса

Оптимальная схема применения теплонасоса для отопления дома включает в себя накопительный бак. Упрощенно это выглядит так:

Здесь блоки 1 и 2 — запорная арматура, которая решает задачу регулирования поступающих потоков тепла. Они могут быть ручного перекрытия потока или представлять собой автоматизированные термоголовки. Блок 3 — общий терморегулятор или система датчиков.

Работает отопление по следующему принципу:

• тепловой насос отбирает тепло окружающей среды и нагревает воду;
• жидкость поступает либо в теплообменник вторичного нагрева накопительной емкости, либо циркулирует в едином контуре;
• система отопления строится по классическому принципу, ток воды в ней обеспечивается циркулярным насосом.

Приведенная на рисунке схема — минимальное оснащение дома. Она может быть легко дополнена. В частности, никто не мешает установить две емкости и использовать принцип вторичного нагрева жидкости. Одна из них — бойлер с тепловым насосом (установленный непосредственно на выходе последнего) — используется для горячего водоснабжения. А более объемный бак решает задачу подачи теплоносителя в систему отопления.

Отлично работает вариант отопления дома с теплонасосом, накопительной емкостью и системой теплый пол. В этом случае не нужно нагревать жидкость до высокой температуры. Оптимальный показатель для теплого пола — от 30 до 40 градусов. Схема отопления аналогична уже приведенной, только вместо радиаторов вода поступает на коллекторный узел с собственной регулировкой потока.

Для горячего водоснабжения

Все термонасосы могут не только отапливать помещение, но и круглый год подавать горячую воду. Но нужно учесть, что это оборудование является низкотемпературным, соответственно, температура воды в водонагревателе будет не более 40−50C. То есть объем бойлера обязан быть больше, чем во время эксплуатации обычной системы отопления. Поэтому может потребоваться жесткая экономия горячей воды в зимнее время.

Этот факт необходимо учесть при проектировании месторасположения и соответствующей площади для котельной. Также во время выбора бойлера нужно не забывать, что для этого потребуется специальное оборудование, которое рассчитано на работу с тепловыми насосными установками. Основное отличие этого бойлера от традиционного — большая площадь теплообменника, требующаяся для эффективной передачи тепловой энергии от термонасоса.

Сферы применения и степень распространения

Тепловые насосы востребованы прежде всего в случаях, когда другие способы организации системы отопления обходятся значительно дороже.

Растущая распространенность тепловых насосов на производстве и в быту связана со следующими их преимуществами:

• Экономичность. Для передачи в отопительную систему 1 кВт•ч тепловой энергии, установке требуется в среднем затратить всего 0,2-0,35 кВт•ч электроэнергии.
• Простота эксплуатации.
• Упрощение требований к системам вентиляции помещений, повышение уровня пожарной безопасности.
• Возможность переключения с зимнего режима отопления на летний режим кондиционирования.
• Компактность и бесшумность, что делает тепловой насос привлекательным для отопления частного дома.

По данным Европейской ассоциации тепловых насосов, до недавнего времени европейский рынок этого оборудования был в основном сосредоточен во Франции. В последние несколько лет рынки стали расширяться в Германии, Великобритании и Восточной Европе. По оценке Мирового энергетического комитета, уже в ближайшие пять лет доля отопления и горячего водоснабжения от тепловых насосов будет составлять в развитых странах не менее 75%. Общий недостаток тепловых насосов – не очень высокая температура нагреваемой воды. Как правило, она составляет 50-60 o С.

Принцип действия теплового насоса

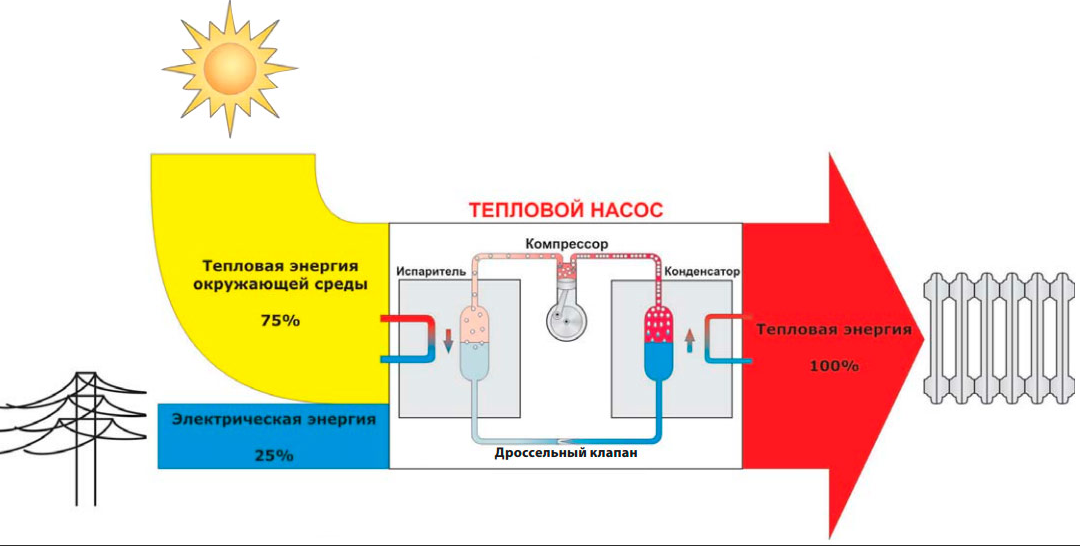

Принцип действия тепловых насосов схож с работой холодильных машин, где производиться получение холода путем отбора теплоты из какого-либо объема испарителем, а конденсатор осуществляет сброс теплоты в окружающую среду. В тепловом насосе же процессы происходят в обратном порядке — в этом и заключается основное различие.

Устройство теплового насоса:

Тепловой насос состоит из двух теплообменников — испарителя и конденсатора. В испарителе с помощью испаряющегося хладагента поддерживается температура ниже температуры того тела (грунт, вода или атмосферный воздух), от которого требуется отобрать тепло. В конденсаторе поддерживается температура выше температуры другого тела (система отопления дома), которому тепло передается.

Разные уровни температур в первом и втором теплообменниках обеспечиваются с помощью циркулирующего между ними хладагента, способного изменяться от жидкого к газообразному состоянию и обратно при различных температурах.

Тепловым насосам для работы требуется электроэнергия. Ориентировочно, затратив 1 кВт электроэнергии на работу компрессора и насосов, можно получить 3 — 5 кВт тепловой энергии. В летний период, при наличии реверсивного режима работы, тепловой насос может охлаждать воздух в помещении.

Конструктивное исполнение

Промышленность выпускает различные по эксплуатационным характеристикам модели, но они имеют в своем составе оборудование, выполняющее типовые задачи, описанные выше.

Как вариант конструктивного исполнения на рисунке представлен тепловой насос для отопления дома.

Здесь по входным трубопроводам принимается тепло от геотермальных источников, а по выходным — передается в систему обогрева дома.

Работа теплового насоса обеспечивается:

• системой контроля параметров схемы и управления, включая дистанционные способы через интернет;
• дополнительным оборудованием (узлы промывки и заполнения, расширительные баки, группы безопасности, насосные станции).

Грунтовые конструкции

Они используют три схемы устройства теплообменников для забора энергии от источника:

1. поверхностное расположение;
2. установка вертикальных грунтовых зондов;
3. заглубление горизонтальных конструкций.

Первый метод наименее эффективен. Поэтому он редко применяется для отопления дома.

Установка зондов в скважинах

Этот способ наиболее эффективен. Он предусматривает создание скважин на глубины порядка 50÷150 метров и больше для размещения U-образного трубопровода из пластиковых материалов с диаметром от 25 до 40 мм.

Увеличение площади поперечного сечения трубы, как и углубление скважины, создает улучшенный теплосъем, но удорожает конструкцию.

Горизонтальные коллекторы

Бурение скважин для зондов стоит дорого. Поэтому часто выбирается этот способ, как более дешевый. Он позволяет обойтись рытьем траншей ниже глубины промерзания почвы.

В проекте горизонтального коллектора следует учитывать:

1. теплопроводность грунта;
2. среднюю влажность почвы;
3. геометрию участка.

Они влияют на габариты и конфигурацию коллектора. Трубы могут укладываться:

• петлями;
• зигзагами;
• змейкой;
• плоскими геометрическими фигурами;
• винтовыми спиралями.

Важно понимать, что площадь участка, отводимого под такой коллектор, обычно превышает габариты фундамента дома в 2÷3 раза. Это основной недостаток такого метода

Водные коллекторы

Это наиболее экономичный способ, но он требует расположения около здания глубокого водоема. На его дне размещают и закрепляют грузами собранные трубопроводы. Для эффективной работы теплового насоса требуется просчитать минимальную глубину закладки коллектора и объем водоема, способного обеспечить теплосъем.

Габариты такой конструкции определяются проведением тепловых расчетов и могут достигать протяженности более 300 метров.

Рисунок ниже демонстрирует подготовку магистралей для сборки на льду весеннего озера. Он позволяет визуально оценить масштабы предстоящей работы.

Воздушный метод

Внешний или встроенный вентилятор нагнетает воздух с улицы прямо на испаритель с фреоном, как в кондиционере. При этом не требуется создавать громоздкие конструкции из труб и помещать их в грунт или водоем.

Тепловой насос для отопления дома, работающий по такому принципу, стоит дешевле, но использовать его рекомендуется в относительно теплом климате: морозный воздух не позволит работать системе.

Подобные устройства нашли широкое применение для обогрева воды в бассейнах или помещений, расположенных рядом с промышленными устройствами, постоянно участвующими в технологическом процессе и выделяющими в атмосферу тепло мощными системами охлаждения. В качестве примера можно привести силовые автотрансформаторы энергетики, дизельные станции, котельные.

Конструктивные особенности тепловых насосов

В настоящее время используются тепловые насосы, имеющие разные конструкции. Так, насос с открытым циклом применяют, когда дом расположен рядом с водоемом. В этом случае теплоноситель, вода, поступает в открытый контур, проходит весь цикл и, охлаждаясь, вновь сливается в водоем.

Геотермальные насосы закрытого типа прокачивают теплоноситель – воздух или воду, по трубам, заложенным глубоко в землю и проложенным по дну водоема. Закрытый цикл в экологическом плане считается более безопасным. К закрытому типу относятся насосы с вертикальным и горизонтальным теплообменником, которые используются, когда поблизости нет водоемов.
Вертикальные тепловые насосы применяются, когда площадь земельного участка, на котором расположен дом, невелика. Иногда вертикальные насосы устанавливают в пробуренных поблизости скважинах.

Что это и принцип работы геотермального насоса

Тепловой насос – это устройство, преобразующее теплоту Земли в энергию. Данный способ организации отопления частного дома позволяет отказаться от дорогостоящих энергоносителей. Экономия со временем полностью окупает затраты на установку уже в первые сезоны использования. Европа уже давно ищет и внедряет альтернативные методы энергосбережения, чем проявляет заботу об окружающей среде. И нет ни одного повода действовать иначе, тем более, сейчас на рынке нашей страны есть все необходимое.

Применяемых хладогент обладает исключительным свойством, которое заключается в поглощении и отдаче тепла при переходе из одного агрегатного состояния в другое. Если говорить утрировано, принцип работы теплового насоса идентичен холодильной установки. Только главным элементом является теплообменник, который в последнем случае устанавливается на задней стенке.

Схематично геотермальное устройство состоит из трех контуров:

1. Принимающий низкопотенциальное тепло от источника.
2. Для циркуляции фреона, меняющего агрегатное состояние.
3. Водяной, передающий тепло от установки к радиаторам.

Именно фреон в процессе работы принимает тепловую энергию от источника, когда испаряется. И наоборот он отдает ее при конденсации. Если рассматривать работу теплонасоса по циклам, суть принципа действия заключается в следующем:

1. Хладогент, находящийся в системе в виде жидкости, в испарителе испаряется. Тепло от источника поглощается в результате этого процесса.
2. Компрессор нагнетает фреон, который сжимаясь, снова переходит в жидкое состояние. При этом накопленная энергия передается теплообменнику.
3. Вода в отопительном контуре, проходя через теплообменник, нагревается и циркулирует по системе. Доходя до батарей, она отдает тепло в комнату.

При этом достигается большой перепад температуры. Такая схема теплового насоса предполагает, что хладогент охлаждается до 6-10 градусов Цельсия, а к теплообменнику подается уже при +60. Но это находясь под давлением. После отдачи тепла оно сбрасывается (стабилизируется) при помощи дроссельного клапана, и циклы повторяются. Кто знаком с работой холодильной установки заметил, что принцип передачи энергии в данном случае идентичен, хотя цели абсолютно противоположные.

Если в холодильнике решается задача понижения температуры в камерах, где хранятся продукты, то отопление тепловым насосом – это возможность поднять температуру в помещении без сжигания электричества или твердых энергоносителей, газа и т.д.

Назначение

Основными задачами ТП являются:

• учет тепловых потоков и расходов теплоносителя и конденсата
• контроль параметров теплоносителя
• регулирование расхода теплоносителя
• распределение теплоносителя по системам потребления теплоты
• преобразование вида теплоносителя или его параметров
• защита местных систем от аварийного повышения параметров теплоносителя
• заполнение и подпитка систем потребления теплоты
• сбор, охлаждение, возврат конденсата и контроль его качества
• аккумулирование теплоты
• подготовка воды для систем горячего водоснабжения
• отключение систем потребления теплоты

Теплонасос и его эффективность

Коэффициент мощности насоса означает отношение обогревательной мощности к потребляемой, проще говоря – сколько киловатт тепловой мощности приходится на выходе на каждый потребленный киловатт электроэнергии. К примеру, у обычно электрического обогревателя данный коэффициент равен около единицы. А для кондиционеров и тепловых насосов он начинается от 3,0 и может достигать 5,0, и даже больше. На данный показатель также оказывает влияние и теплопроводный контур.

Например, воздушный контур обойдется намного дешевле, однако, его использование в бытовых условиях может доставлять некоторый дискомфорт. Это происходит потому, что вентилятор, гоняющий воздух, будет разносить по помещениям и собственный шум, а также в зимний период прогревание воздуха занимает более длительное время. Таким образом, если жилое помещение находится в регионе, где зимой присутствуют сильные заморозки, то имеет смысл устанавливать бивалентную систему отопления (в ней будет использоваться сразу же два источника тепла). Такая система будет самостоятельно контролировать эффективность нагрева, например, если температура достигла определенного уровня и выше ее поднять посредством первого источника не получается, то автоматически подключается дополнительный источник тепла.

А вот на земляном контуре таких проблем, как правило, не возникает, ибо температура земли ниже уровня промерзания не падает менее 0 градусов по Цельсию. На глубине от 3-4 и до 40-50 метров она находится на уровне среднегодовой температуры воздуха, характерной для данной местности. А на глубине еще ниже, она даже начинает повышаться. Да и работает грунтовой теплообменник совершено бесшумно.

В то же время, практика показывает, что отопительный грунтовой комплекс может окупиться примерно лет за 20. И это только учитывая текущие цены на электроэнергию. Соответственно, в будущем цены на электричество будут продолжать расти, а срок окупаемости сокращаться. При этом, стоит помнить, что обычно производители заявляют минимальный срок службы теплового насоса в 20 лет, а на деле он может работать и все 100. Поэтому, его приобретение действительно может быть экономически оправдано.

Принцип работы теплового насоса

Изучим более подробно физику процессов работы данного оборудования. Тепловой насос состоит из четырех основных элементов:

1. Компрессор
2. Теплообменник (конденсатор)
3. Теплообменник (испаритель)
4. Соединительная арматура и элементы автоматики.

Компрессор необходим для сжатия и перемещения хладагента по системе. При сжимании фреона его температура и давление резко повышается (развивается давление до 40 бар, температура до 140 С), и в форме газа с высокой степенью сжатия он поступает в конденсатор (адиабатический процесс, т.е. процесс в котором система не взаимодействует с внешним пространством), где передает энергию потребителю. Потребителем может выступать как непосредственно среда, которую необходимо обогреть (например, воздух в помещении), так и теплоноситель (вода, антифриз и т.д.), который далее распределяет энергию по системе отопления (радиаторы, теплые полы, обогреваемые плинтуса, конвекторы, фанкойлы и прочее). Температура газа при этом, естественно понижается, и он меняет свое агрегатное состояние с газообразного на жидкостное (изотермический процесс, т.е. процесс, протекающий при постоянной температуре).

Далее хладагент в жидком состоянии поступает в испаритель, проходя через терморегулирующий вентиль (ТРВ), необходимый для уменьшения давления и дозирования поступления фреона в испарительный теплообменник. В следствии снижения давления при прохождении каналов испарителя осуществляется фазовый переход, и агрегатное состояние хладагента снова меняется на газообразное. При этом энтропия газа снижается (исходя из теплофизических свойств фреонов), что приводит к резкому падению температуры, и происходит «отъем» тепла у внешнего источника. В качестве внешнего источника может выступать уличный воздух, недра земли, реки, озера. Далее охлажденный газообразный фреон возвращается в компрессор, и цикл повторяется снова.

Фактически получается, что тепловая машина сама не производит выработку тепла, а является устройством по перемещению, модифицированию и видоизменению энергии от окружающей среды в помещение. Однако для этого процесса необходима электроэнергия, основным потребителем которой выступает компрессорный агрегат. Соотношение полученной тепловой мощности к затраченной электрической называется коэффициентом преобразования (СОР). Он меняется в зависимости от типа ТН, его производителя, прочих факторов и варьируется в пределах от 2 до 6.

В настоящее время в качестве хладагента используются озонобезопасные фреоны различного типа (R410A, R407C), которые наносят минимальный ущерб окружающей среде.

В современных тепловых машинах используются компрессоры спирального типа, которые не требуют обслуживания, в них практически отсутствует трение, и они могут безостановочно проработать 30-40 лет. Это обеспечивает долгий срок службы всего агрегата. Так, например, у немецкой фирмы Stiebel Eltron есть ТН, проработавшие без капитального ремонта с начала 70-х годов прошлого века.
