Скорлупы из пенополиуретана для теплоизоляции труб

Утепление фановой трубы канализации

Канализационная фановая труба может располагаться следующим образом:

  1. С выходом на поверхность земли для вентиляции канализационной системы.
  2. С выходом на крышу и идти от стояка системы отвода нечистот.

Во время работы данная конструкция выделяет влажные испарения, которые собираются на ее стенках. При низкой температуре они замерзают и превращаются в ледяную корку. Из-за слоя льда уменьшается рабочий диаметр трубы, система забивается и выходит из строя. В результате жильцы дома, к которому подключена данная вентиляционная система, начнут чувствовать неприятный запах от сантехнических приборов.

В том случае, если произошла закупорка фанового элемента канализации льдом, требуется выполнить следующее:

  1. Вылить на обледеневший участок кипяток.
  2. Обернуть конструкцию подходящим теплоизоляционным материалом.

В процессе прокладывания отопительного кабеля для фановой трубы необходимо предпринять меры по его теплоизоляции. Для этой цели подойдет пластиковая или гофрированная труба.

Утепление канализационной трубы в частном доме – важное мероприятие. Даже в теплых регионах не стоит забывать об утеплении, поскольку в случае мороза, проходящие по канализационной трубе стоки замерзнут

В итоге трубопровод может просто разорвать изнутри, а ремонт в зимнее время года значительно затруднен

Поэтому рекомендуется заранее позаботиться об утеплении канализационных труб, чтобы в процессе эксплуатации не возникало неприятных сюрпризов.

В итоге трубопровод может просто разорвать изнутри, а ремонт в зимнее время года значительно затруднен. Поэтому рекомендуется заранее позаботиться об утеплении канализационных труб, чтобы в процессе эксплуатации не возникало неприятных сюрпризов.

При выборе утеплителя для систем отведения стоков необходимо учитывать климатические особенности региона, а также глубину промерзания почвы. В том случае, если коммуникация будет находиться ниже, чем точка промерзания грунта, нет необходимости тратиться на дорогостоящий материал с высокими теплоизоляционными качествами, однако, утепление рекомендуется делать даже в данной ситуации.

В торговой сети представлен большой ассортимент недорогих утеплителей, подходящих для канализационных труб, которые легко устанавливаются. Поэтому не стоит пренебрегать возможностью выполнить утепление канализации и спокойно пользоваться коммуникациями в холодное время года.

Теплоизоляционные материалы для изготовления скорлупы

Материал скорлупы подбирается зависимости от условий эксплуатации труб

Ассортимент современных изоляционных материалов в полной мере соответствует перечисленным требованиям. Скорлупы для утепления труб изготавливают из таких материалов:

  • пенополиуретан;
  • пенополистирол;
  • базальтовый утеплитель;
  • вспененный полиэтилен;
  • синтетический каучук.

Утеплитель изолируют с целью защиты от механических повреждений и увеличения эффективности утепления:

  • фольгой;
  • стеклопластиком и стеклотканью;
  • оцинкованной и нержавеющей сталью.

Пенополиуретан

Пенополиуретан не поглощает воду, поэтому используется для подземных коммуникаций

Пенополиуретан представляет собой материал с мелкопузыристой закрытоячеистой структурой. В нем содержится примерно 95% закрытых ячеек. Скорлупа ППУ для труб имеет следующие технические характеристики:

  • низкую теплопроводность (0,037-0,042 Вт/м2*К);
  • высокую плотность (40-60 кг/м3);
  • не поглощает воду (1,5-3%);
  • рабочий диапазон температуры: от -180°C до +130°C.

Фиксация с помощью дополнительных элементов приводит к образованию швов, из-за наличия которых увеличиваются теплопотери. С целью бесшовного соединения сегментов используют полиуретановый клей, свободное пространство рекомендуется заполнить полиуретановой пеной.

Пенополистирол

Пенопласт нельзя использовать без изоляции от солнечных лучей

Скорлупу из пенополистирола используют преимущественно для утепления вентиляционных, водоснабжающих, канализационных трубопроводов, находящихся в земле, поскольку материал имеет низкую устойчивость к ультрафиолету. Он вызывает разрушение структуры. При утеплении надземных коммуникаций необходимо чем-либо оборачивать скорлупу или окрашивать.

Преимущества:

  • не впитывает влагу;
  • проявляет устойчивость к биохимическому воздействию;
  • выдерживает значительную статическую нагрузку.

Недостатки пенопласта:

  • пожароопасен;
  • не устойчив к механическому воздействию.

Базальтовый утеплитель

Базальтовую вату не используют для утепления труб, расположенных в грунте

Базальтовую скорлупу рекомендуется использовать для утепления наружного трубопровода. Ее главный недостаток – высокое водопоглощение, которое не удается компенсировать даже с помощью гидрофобных пропиток. Намокнув, скорлупа полностью теряет свои теплоизоляционные свойства. Рабочий диапазон температур: от -40°C до +74°C.

Преимущества:

  • небольшой вес;
  • пожарная безопасность;
  • устойчивость к воздействию ультрафиолета;
  • экологичность;
  • биологическая устойчивость.

Недостатки: используется только для утепления пластиковых труб.

Вспененный полиэтилен

Вспененный полиэтилен не впитывает влагу

Скорлупа из вспененного полиэтилена представляет собой гибкий и легкий материал в виде цилиндра длиной 1,2 или 2 м с прорезью. Рабочий диапазон температур варьируется от -40°C до +95°C. Из-за особой пластичности материала рекомендуется фиксировать его пластиковыми или металлическими затягивающимися хомутами.

Преимущества:

  • относительно невысокая цена;
  • имеет свойства паро-, шумо- и теплоизолятора;
  • устойчивость к воздействию агрессивной среды;
  • предохраняет от развития коррозии;
  • экологичность.

Недостатки: впитывает влагу.

Синтетический каучук

Синтетический каучук не боится влаги и ультрафиолета, подходит для любых коммуникаций

Синтетический каучук превосходит многие материалы по своим эксплуатационным характеристикам. Теплоизоляционная скорлупа из этого материала выпускается в виде цилиндров с продольным разрезом, которые можно монтировать путем надевания кожуха на трубопровод и склеивания по разрезу.

Преимущества:

  • устойчивость к ультрафиолету;
  • стойкость к агрессивным средам;
  • минимальный уровень водопоглощения;
  • эффективное утепление;
  • паронепроницаемость;
  • длительный срок службы;
  • устойчивость к механическому воздействию.

С целью улучшения внешнего вида изоляцию окрашивают краской.

Скорлупа ППУ – сфера применения

Используется для теплоизоляции:

трубопроводов водоснабжения (холодного и горячего);

нефте- и газопроводов;

канализационных систем;

инженерных сетей химической промышленности;

оборудования и установок для рефрижераторной техники.

Скорлупа ППУ – что это такое?

ППУ скорлупа – это пенополиуретановая оболочка для теплоизоляции труб. Представляет собой монолитный полуцилиндр, может состоять из 2-3-4 сегментов, которые крепятся на трубы путем приклеивания или с помощью хомутов.

Трубная скорлупа ППУ – схема устройства конструкции

Производство скорлупы ППУ для изоляции труб

Теплоизоляционная скорлупа из пенополиуретана может быть изготовлена двумя методами:

пресс-форма – изготовление выполняется вручную. Основное оборудование для производства – пресс и заливочная установка высокого давления (УЗВД).

Производство скорлупы из пенополиуретана – видео

предизолированные трубы ППУ – изготовление по методу «труба в трубе». Выполняется в промышленных условиях. Пенополиуретан заливается в пространство между рабочей трубой и оболочкой (трубой большего диаметра), в результате получается монолитная конструкция – труба в ППУ изоляции.

Принцип производства труб в пенополиуретановой оболочке – видео

Отметим, что оба варианта востребованы и используются для определенных условий. Первый актуален при утеплении уже существующего трубопровода (или для реконструкции, ремонта старого трубопровода). Второй, считается более эффективным, трубы ППУ применяются для прокладки новых магистралей.

Утепление труб теплоизоляционными цилиндрами ППУ

Если вам нужна трубная теплоизоляция высшего качества и требуется сэкономить средства, не потеряв в качества утепления, а также, если теплоизоляционное покрытие для труб должно быть долговечным, износоустойчивым, влагостойким и максимально эффективным, то теплоизоляционные цилиндры Термоплэкс-Т – это именно то, что Вам нужно!

Теплоизоляционные цилиндры ппу Термоплэкс-Т для утепления трубопроводов нового поколения — полностью оправдают ваши ожидания, и вы сможете провести все необходимые работы быстро и эффективно с минимальными затратами.

Почему именно теплоизоляционные цилиндры ППУ?

Изоляция ППУ — это современный теплоизоляционный материал, который позволил решить множество задач при прокладывании средств коммуникации, в частности водопровода, отопительных систем и канализационных стоков. Теплоизоляционные цилиндры ППУ ( кашированные фольгой) изготавливаются из пенополиуретана низкой плотности, который обладает отличными теплоизолирующими характеристиками, а также имеет целый ряд преимуществ, таких как:

  • надежность;
  • экологичность;
  • долговечность;
  • влагонепроницаемость;
  • не поражается грибком и плесенью;
  • устойчивость к УФ-излучению;
  • удобство монтажа;
  • высокая ремонтопригодность;
  • возможность повторного использования после монтажа-демонтажа

Первоначально ППУ в качестве теплоизолятора стали применять на территории Европы в 70-х годах прошлого столетия. В 90-е он попал на территорию СССР и его широко использовали для теплоизоляции труб, при бесканальном способе прокладывания труб под землей и при надземной прокладке. Благодаря теплоизоляции трубопроводов скорлупами ППУ, можно добиться большой экономической эффективности. В том числе реализовать качественные технологические процессы в различных областях промышленности.

Скорлупа для труб из пенополиуретана — это эффективный и высокотехнологичный теплоизоляционный материал полностью пригодный для теплоизоляции трубопровода. На сегодня именно с помощью ППУ осуществляют тепловую изоляцию, различного рода систем, в том числе хладоносителей и подачи нефти.

ППУ для теплоизоляции труб обладает отличной устойчивостью к низким температурам. Рабочей температурой пенополиуретана является 130 градусов по Цельсию, а пиковой нагрузкой до +140°С. Именно это утепление труб может эффективно защищать трубы при отрицательных температурах до -70°С.

Почему именно Термоплэкс-Т?

Теплоизоляционные цилиндры Термоплэкс-Т существенно превосходят по своим теплофизическим и эксплуатационным свойствам все имеющиеся на строительном рынке аналоги.

  1. Наши изоляционные цилиндры обладают очень низким коэффициентом теплопроводности (0,028Вт/м2 ºС) , соответственно необходимая толщина теплоизоляции может быть тоньше обычного. Вы сможете добиться отличной теплоизоляции и при этом сэкономите немало средств на покупке утеплителя.
  2. Теплоизоляционные цилиндры Термоплэкс-Т обладают долговечным сроком эксплуатации и ремонтопригодностью. Их можно как монтировать, так и демонтировать с последующей повторной установкой. Это крайне выгодно для проведения регулярных профилактических работ и осмотров на предмет выявления трещин и других дефектов труб.
  3. Можно значительно экономить на монтаже и затратах труда. Если быть точнее, то скорлупа теплоизоляции для труб быстро устанавливается и снимается, не требуя высокой квалификации рабочих.
  4. Можно сэкономить на крепежах, поскольку теплоизоляционный цилиндры имеют специальный самоклеящийся клапан, который легко и надежно соединяет продольный шов изоляции.
  5. Можно сэкономить на приобретении дополнительного гидроизоляционного материала, так как теплоизолятор покрыт алюминиевой фольгой, которая отлично защищает материал от механического воздействия, а также от влаги и УФ-излучения.

И что особенно важно, при всех преимуществах, цилиндры ППУ Термоплэкс-Т существенно дешевле, чем скорлупы ППУ других производителей!

Купить теплоизоляционные цилиндры ППУ и получить подробные инструкции по применению можно у завода-производителя:

ООО «ЦТМ» тел.; 8

www.termoplex.ru

Разновидности ППУ скорлуп

Для производства скорлуп применяют жидкие бесфреоновые пенополиуретаны, приобретающие жесткость и прочность после полимеризации. Основное различие между видами скорлуп заключается в материале изготовления их оболочек, основные разновидности выпускаемых ППУ оболочек:

  1. Без покрытия. Бюджетный вариант, приемлемый для наружной прокладки под землей и на поверхности, в помещениях без проникновения ультрафиолетового излучения. Скорлупу без покрытия часто используют для изоляции трубопроводов наружных тепловых сетей, помещая ее в кожухи из оцинкованного стального листа. Если оболочку не удается спрятать от солнечного света, ее окрашивают или покрывают плотным материалом, не пропускающим ультрафиолет.
  2. С пергамином. Крафт-бумага или пергамин помимо защиты поверхностного слоя от ультрафиолетового излучения, наделяет оболочку эстетичным внешним видом и препятствует поглощению верхним слоем грязевых отложений, размножению в порах колоний бактерий и микроорганизмов. Трубопровод с бумажным покрытием придает поверхности дополнительную жесткость, легче поддается уборке и очистке наружных стенок от грязи.
  3. С металлической оцинкованной изоляцией. Многие производители реализуют свой товар в комплекте с кожухами из жести, покрытой цинковым антикоррозионным напылением. Кожуха обычно выпускают размером под наружный диаметр скорлуп с продольным замковым соединением, для защиты от вандалов на незащищенных поверхностных трубопроводах стальные цилиндры нередко соединяют между собой при помощи винтов, вкручиваемых шуруповертом. Дополнительную оцинкованную ППУ изоляцию используют на открытых трубопроводах большого диаметра в наружных магистралях городского или районного масштаба.

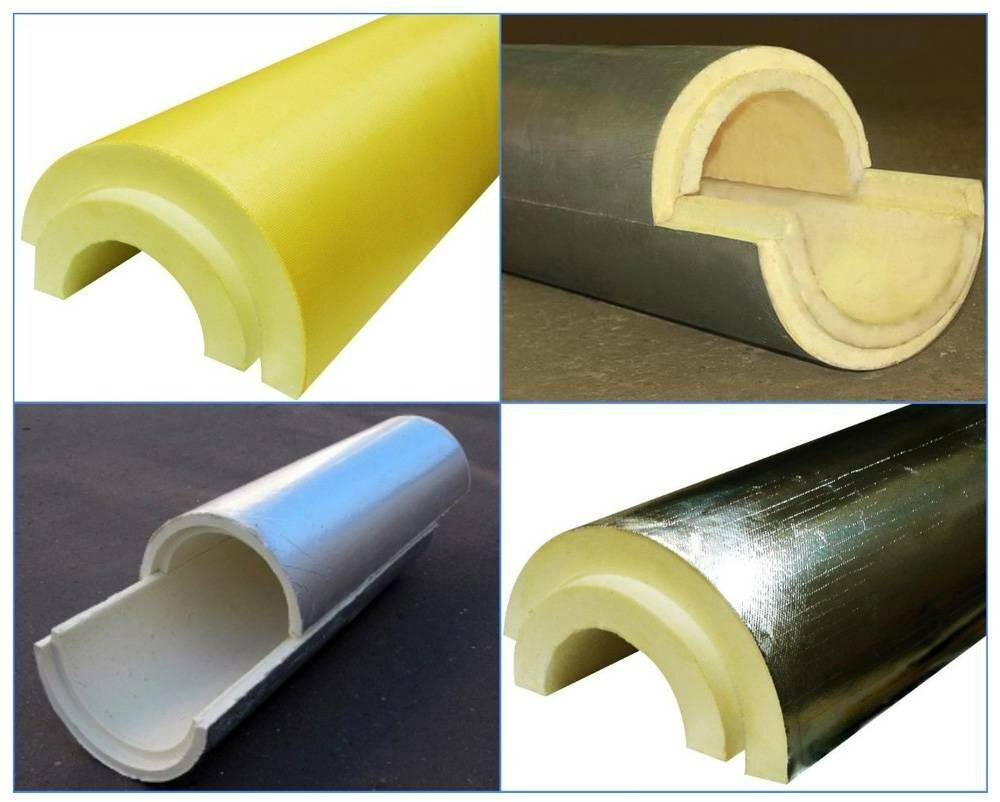

Рис. 7 ППУ скорлупы без оболочки, в крафт-бумаге, фольгопергамине и армофоле



Стеклопластик.

Главное преимущество стеклопластика в сравнении со стальной оцинкованной защитой – высокая скорость покрытия труб скорлупой. При повреждении теплоизоляции намного легче вырезать дефектный участок и вклеить на его место новый, чем заниматься демонтажем и заменой металлического кожуха. Утеплитель для труб скорлупа в стеклопластиковой оболочке лучше других типов подходит для подземной канальной и бесканальной укладки на оболочке трубопроводов.

б). Фольгопергамин. Большой объем тепловых потерь в любом виде трубопроводов связан с инфракрасным (ИК) излучением, для его отражения во многих теплоизоляторах используют фольгу.

Тонкий фольгированный слой фольгопергамина на оболочке ППУ скорлупы защищает ее от ультрафиолета, немного повышает прочность, придает изделию эстетичный вид, делает поверхность гладкой и плотной, отражает тепловое ИК излучение.

Скорлупу с фольгопергаминовым покрытием используют для внутренней и подземной канальной прокладки протяженных линий трубопроводов, где она не подвергается механическому воздействию. Благодаря отражению инфракрасного излучения на больших объемах протяженных трубопроводов, ее применение позволяет получить ощутимый экономический эффект.

в). Армофол. Покрытие из алюминиевой фольги, усиленной армированием, применяется для снижения тепловых потерь в трубах, их защиты от осадков, механических повреждений и отражения инфракрасного излучения. Фольгированная скорлупа может быть использована для наружной и внутренней прокладки на протяженных магистралях трубопроводов, где отражение инфракрасного излучения позволит сэкономить ощутимые финансовые средства на подогреве теплоносителя.

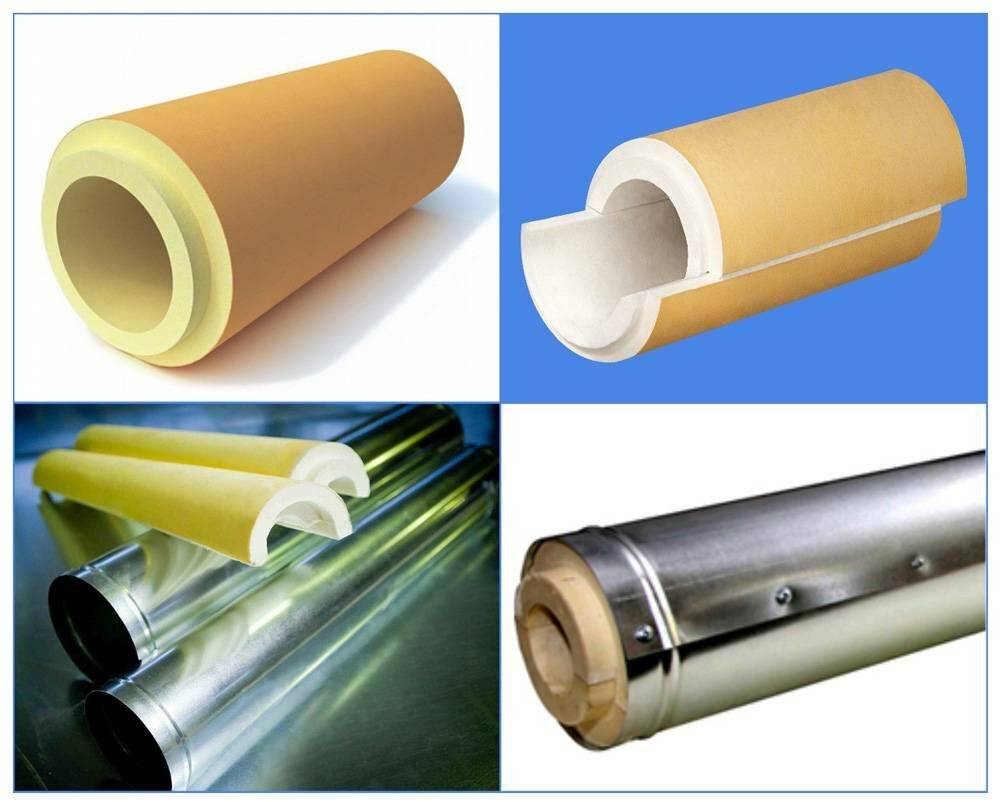

Рис. 8 ППУ оболочки в стеклопластике и кожухи из тонколистовой стали

Монтаж скорлупы

Теплоизоляция монтируется несколькими способами:

  1. Пазовым соединением (если имеются пазы).
  2. На хомуты.
  3. На проволоку.
  4. На клей.

Оптимально – совмещать упомянутые выше варианты, особенно если необходимо получить максимально надежную и теплую конструкцию.

Устанавливается теплоизоляция в такой последовательности:

  1. Производится замер необходимой длины изоляции.
  2. По необходимости сегменты подрезаются.
  3. Теплоизоляция «надевается» на трубу.
  4. Пазы (если имеются) – соединяются. Если используется клей – пазы перед соединением промазываются.
  5. Соседние сегменты – стыкуются между собой (таким образом, чтобы их разрезы не совпадали).
  6. Используется поверхностное крепление (хомут, проволока).
  7. Используется дополнительная поверхностная защита (пластиковый кожух, оцинковка, полиэтиленовая пленка).

Скорлупа ППУ для изоляции труб — теплоизоляция труб

Надежный и легкий способ теплоизоляции для труб – изоляция посредством применения скорлуп. Их изготавливают из пенопласта, пенополиуретана, пенополистирола, минеральной ваты. Скорлупа для труб представляет собой трубу (цилиндр) из изолирующего материала, разделенную на две половины, которые надевают на изолируемую трубу с небольшим смещением относительно друг друга (10-20 см) и скрепляют либо с помощью специального клея, либо с помощью алюминиевого скотча.

В наше время одним из самых востребованных материалов скорлуп для труб является пенополиуретан (ппу). Его получают из полиуретанов (жестких пластмасс) путем вспенивания смеси из полимера и катализатора в заводских условиях. Скорлупа ппу для труб обладает рядом несомненных преимуществ:

• Легкость материала; • Меньшая горючесть за счет того, что поры этого полимера закрыты и не дают ему прогорать сразу на всю глубину; • Трубы не нуждаются в дополнительной пароизоляции; • Хорошая гидроизоляция; • Бесшовная и монолитная поверхность; • Удобство ремонта, монтажа, транспортировки и хранения; • Быстрота изготовления.

Размеры пор варьируют в пределах от 0,2 до 1 мм, а сам пенополиуретан имеет плотность 30-80 кг/кубометр за счет того, что в его составе газовая фракция составляет от 90 до 97%.

Другим, не менее востребованным материалом для изоляции труб, является пенополистирол. Пенополистирольная скорлупа для труб предоставляет возможность достигать значения теплопроводности в 0,038 Вт/м К, тогда как теплопроводность минеральной ваты равна 0,05 Вт/м К. Показатель водопоглощения по объему составляет от 0,5% до 2,0 % за сутки. Благодаря этому свойству пенополистирольная скорлупа (ппс) не намокает и не разрушается под действием влаги как минеральная вата вата. Кроме этих преимуществ, существует еще целый ряд свойств, которые выгодно отличают ппс скорлупу от других видов теплоизоляции:

1. Не образует «мостики холода»; 2. Пары влаги в утеплитель не могут проникнуть, ввиду его полной герметичности; 3. Экономия во времени при выполнении работ по теплоизоляции; 4. Длительный срок эксплуатации (до 50 лет); 5. Значительное уменьшение материальных трат при обслуживании труб; 6. Высокая устойчивость к воздействию воды, растворов щелочей и кислот, спиртов; 7. Не подвержен образованию плесени и гниению; 8. Высокая прочность на сжатие; 9. Не поддерживает горение; 10. Легко монтируется и демонтируется; 11. Возможен монтаж без предварительной укладки лотков из бетона

Изготавливают скорлупы (прошивные и полупрошивные цилиндры) и из минеральной ваты. Она хорошо переносит агрессивные среды, негорюча и способна выдерживать температуры свыше 100?С. Качество минеральной ваты регламентируется ГОСТом 4640—66, по которому ее подразделяют на марки 75, 100, 125 и 150 в зависимости от объемной массы под нагрузкой 2 кПа (0,02 кгс/см2). Изготавливаются минеральные ваты из базальтовых волокон, синтетических смол и водоотталкивающей пропитки.

Выбор того или иного вида скорлупы для труб зависит от финансовых возможностей заказчика, условий эксплуатации. Например, скорлупа ппу для труб предназначена к применению при температуре не выше 150 ?С , а пенополистирольная – до 85?С или до 110?С с пенопропиленовой подложкой.

Перед началом монтажа необходимо проверить трубопровод на наличие коррозий и при необходимости провести дополнительную антикоррозийную обработку.

Компания Черметком предлагает широкий ассортимент трубной продукции по низким ценам. Также мы осуществляем доставку металлопродукции собственным атотранспортом и вагонами по всей России. Вы можете оформить онлайн заказ или купить трубу ППУ позвонив нашим менеджерам.

Зачем утеплять канализационные трубы

Теплоизоляция трубопроводов – важное мероприятие, пренебрегать которым не рекомендуется, так как существует вероятность того, что придется остаться без водоотведения зимой. При минусовых температурах канализация промерзает достаточно быстро, в магистралях по этой причине возникают наросты изо льда

Их количество с течением времени начинает увеличиваться из-за стоков, которые при прохождении через трубу тоже замерзают.

Их количество с течением времени начинает увеличиваться из-за стоков, которые при прохождении через трубу тоже замерзают.

При этом вода кристаллизируется и расширяется, тем самым создается давление, оказываемое на стенки труб. Однажды они из-за этого прорываются, и вся система становится нерабочей. Именно поэтому настоятельно рекомендуется выполнять утепление канализационных магистралей.

С этой целью применяют определенные меры:

  1. Обогрев. В данном случае используется специальный электрический кабель, который обогревает канализационную систему и не позволяет ей перемерзнуть.
  2. Заглубление. Трубу размещают на глубине ниже уровня промерзания грунта, где температура равна около 10-12 градусов. Благодаря этому можно добиться идеального функционирования канализационной конструкции (подробнее: «Какая глубина прокладки канализационной трубы будет оптимальной в каждом конкретном случае»).
  3. Утепление. Для данной цели применяют разные материалы, обладающие теплоизоляционными качествами.

В случае монтажа канализации в грунте, который обладает высоким шансом промерзания, выполняют достаточный уклон трубопровода – на каждый метр от 20 миллиметров. Также на трубу укладывается обогревающий кабель. Утепление канализации производится еще при прокладке системы.

Технические параметры иных материалов для утепления

Кроме ППУ с ОДК, трубы могут быть утеплены и другими материалами. В таблице представлены некоторые технические параметры таких изоляторов в сравнении с пенополиуретаном.

Таблица 4

ПараметрКоэффициент теплопроводностиДлительность эксплуатацииРабочие температурыСтруктура пористостиПлотность
Единица измеренияВт/м*КЛетГрадусыкг/м3
Жесткий ППУ0,02530-50от -200 до +180Закрытая40-200
Пробк. плита0,050-0,0603от -30 до +90Закрытая220-240
Минеральная вата0,052-0,0585от -40 до +120Открытая55-150
Пенопласты0,040-0,0505-7от -50 до +110Закрытая30-60
Пенобетоны0,145-0,16010от -30 до +120Открытая250-400

Еще одним достаточно распространенным материалом для утепления является пенополистирол (ППС). При одинаковой форме и размере система утепления из ППУ будет иметь большую плотность, чем из ППС. Другими словами – пенополиуретан прочнее пенополистирола.

Изоляция из пенополистирола проигрывает пенополиуретану в прочности

Для ППС характерны такие значения основных показателей:

  • плотность: 25-50 кг/м3;
  • теплопроводность при 25 градусах: не больше 0,038-0,042 Вт/м*К;
  • водопоглощение: не больше 1,0%;
  • эксплуатационные температуры: -50-+75 ºС.

Пенополистирол может быть использован для всех трубопроводов, кроме тех, которые несут пар либо перегретую воду.
