ПЛЭН отопление: достоинства, виды система, монтаж своими руками

Виды систем ПЛЭН по способу размещения обогревателей

Фактически, пленочные ИК-обогреватели можно устанавливать на любую более-менее ровную, прямолинейную поверхность. Но чаще всего их располагают на потолке или под напольным покрытием. Монтаж на стену является крайне неэффективным решением и может быть продиктован только технической необходимостью обогрева конкретного места. Как для пола, так и для потолка используются одни и те же элементы, методы их крепления и подсоединения.

Потолочные системы

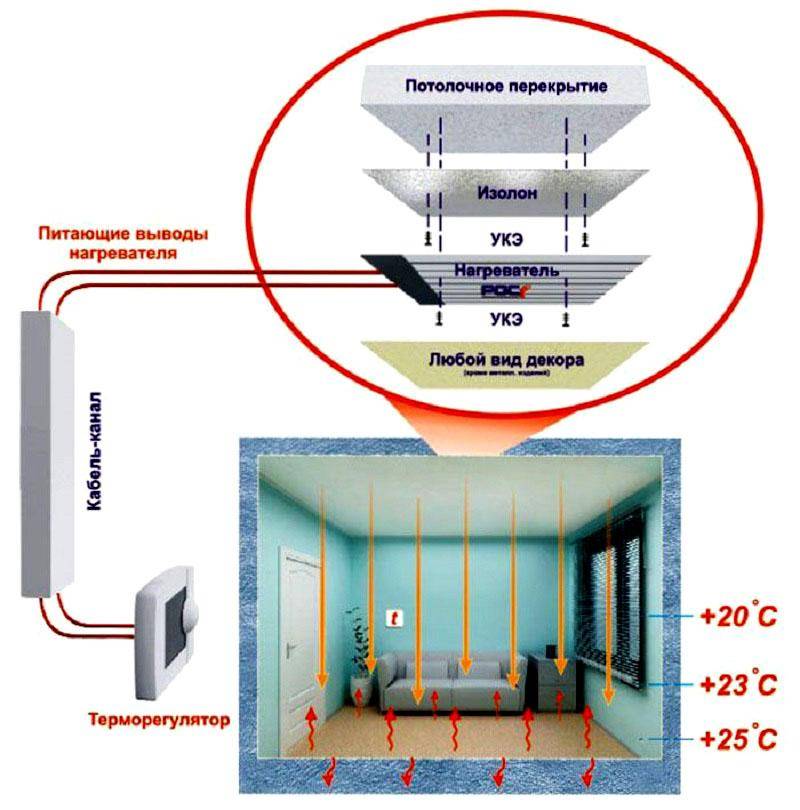

При размещении ПЛЭН панелей на потолке ИК-излучение будет направлено строго вниз. Таким образом, основная площадь поглощения придётся на пол, который и будет выступать основным элементом, аккумулирующим, а затем отдающим, тепло. В соответствии с законом конвективного теплообмена нагретый поверхностью пола воздух будет подниматься вверх. При этом, температура на высоте 1,5 м будет ниже на 1,5÷2°С, чем на поверхности пола. Такое температурное распределение считается оптимальным с точки зрения медицины. Дополнительным преимуществом потолочного размещение является возможность установки любого типа декоративного покрытия: из гипсокартона, вагонки или натяжные потолки, при условии их размещения на некотором отдалении от нагревательного элемента.

Полноценное отопление помещения мансарды при помощи пленочных инфракрасных ПЛЭН систем, устанавливаемых как на потолок, так и на стены

Для пленки, расположенной на потолке, значительно снижается риск механических повреждений. Однако если потолочное инфракрасное отопление расположено в квартире многоэтажного дома, следует позаботиться о надежной гидроизоляции, в качестве защиты от затопления соседями сверху. Существуют и определенные технические ограничения, устанавливать плёночные ИК-обогреватели экономически нецелесообразно, если высота потолков в помещении превышает 3,5 м.

Напольные системы

В качестве напольного покрытия могут быть использованы практически любые материалы: ламинат, паркет, ковролин, некоторые виды линолеума

При их выборе следует обратить внимание на отметку производителя «допускается для использования в системах тёплый пол». После включения ИК-излучение поглощается материалом напольного покрытия, который после нагрева передает тепло предметам интерьера.  Фактически, независимо от места установки нагревательных элементов отопление помещения осуществляется конвекционным способом.  Основные преимущества напольного расположения является отсутствие воздействия инфракрасных лучей на жильцов и бытовую технику

Теплый пол полностью безопасен и может использоваться в помещениях с умеренной влажностьюУстойчивость к механическим воздействиям и влажности у некоторых марок ПЛЭН панелей достаточно высока, чтобы они использовались для подогрева грунта теплиц

Характеристики электрообогревателя плёночной конструкции.

При выборе плёночного ИК-обогревателя необходимо руководствоваться не только его размерами – ПЛЭНы обладают и другими характеристиками, в том числе, имеющими значение для конкретных условий:

• напряжение потребляемого тока – в основном 220 В, но производятся и на 110 В;
• мощность – до 500 Вт, потребление энергии одним квадратным метром плёночного обогревателя (удельная мощность) может составлять от 70 до 170 Вт;
• максимальная температура нагрева – 35-50 градусов;
• потребляемый ток – 0,7-1,2 А;
• удельная масса – до 350 г/м кв.

Для наглядности описания сведём данные о характеристиках плёночных обогревателей с привязкой к их типоразмерам:

Инфракрасное излучение и длина волны в ПЛЭН

Как работает инфракрасное излучение в пленочном нагревателе? Электрический ток нагревает резисторы до 35-55°С и они испускают инфракрасные волны в диапазоне 9-15 мкм.

ПЛЭН греет предметы в радиусе действия волны. Накопив тепло, объекты в комнате излучают тепло сами, прогревая воздух. Традиционное конвекционное отопление наоборот — греет воздух, который затем прогревает предметы.

Продавцы заявляют, что наиболее естественным для человека является инфракрасное излучение с длиной волны 9,6 мкм, но любое твердое тело излучает в определенном диапазоне волн, а не на одной длине волны. Якобы, излучение длиной 9,6 мкм мягко прогревает наше тело естественным «лучистым теплом» на глубину до 4 см.

Однако, волна длиной более 3 мкм прогревает только верхние слои кожи на глубину до 0,2 мм, не глубже. Об этом можно прочитать в учебнике «Биофизические основы физиотерапии», Г.Н. Пономаренко, И.И. Турковский, стр. 17-18 (ВУЗовский курс), или в: Международная Организация Труда, «Энциклопедия по охране и безопасности труда», издание второе, 1988.

Если бы в «пике излучения» человека наблюдался идеальный обогрев, то мы могли бы «отапливаться» друг другом. Но второй закон термодинамики нам такого не позволит — тепло передается только от более нагретого тела к менее нагретому. Заявленный пленкоделами диапазон, конечно, тоже греет, но с минимальной интенсивностью и весьма инертно. А «лучи жизни», полученные посредством пленочного отопления, остаются сказкой.

Чем выше температура излучающей поверхности, тем эффективнее греется поверхность, на которую воздействуют ИК лучи. Иными словами, на нагрев больше влияет мощность излучения, а не диапазон. Достичь баланса на основе длины волны довольно сложно, и низкотемпературный потолочный нагреватель сомнителен с этой точки зрения.

Инфракрасные лучи частично экранируются древесиной, гипсокартоном, подвесными и натяжными потолками (которыми часто закрывают пленку на потолке в помещении). Справедливости ради, чем выше влажность отделки (например, вагонки), тем выше проникающая способность лучей.

Структура и нюансы установки

Установить данную отопительную систему можно самостоятельно, но лучше обратиться к специалисту-электромонтеру. При мощности 5 кВт рекомендуют однофазный вход, а при большей мощности — трехфазный.

Ни в коем случае нельзя механически или химически воздействовать на ПЛЭН, изменять размеры и разбирать его!

Примеры размеров и характеристик выпускаемых ПЛЭН.

При монтаже необходимо правильно направить лучистую энергию. Закрепить каждую полосу нагревательной пленки помогут пластиковые заглушки

Выполнять эти крепления нужно осторожно, чтобы не повредить полосы пленочного нагревателя

Особенности применения такой системы обогрева на практике

Но не всегда инфракрасный пол одинаково отдаёт тепло, при использовании линолеума и ковролина меньше всего задерживается излучение. Они почти не аккумулируют тепло, тем самым, помещение прогревается значительно лучше.  Наиболее эффективна плёнка с керамической плиткой, а немного слабее — и с ламинатом.

Необходимо и достаточно внимательно подходить к выбору и установке мебели в помещении, нужно это сделать ещё до установки системы отопления, продумав каждую мелочь. Там, где будет поставлена мебель, укладывать плёнку нерационально, это снизит отдачу тепла и окажет негативное влияние на состояние мебели, она будет подвержена пересыханию.

Также инфракрасное отопление может быть выполнено на основе карбоновой плёнки

Очень важно выполнять монтаж и установку системы, соблюдая все меры безопасности. Само подключение щита лучше всего доверить электрику профессионалу, у которого есть соответствующая группа допуска

Основное преимущество отопления ПЛЭН

Схема, по которой работает система отопления ПЛЭН, отличается высокой экономичностью. На образование инфракрасного излучения, аккумуляцию тепла объектами помещения уходит всего 10% времени работы системы. Остальные 90% приходятся непосредственно на теплоотдачу, следовательно, на обогрев помещения.

Помимо этого эксперты отмечают следующие положительные моменты, которые содержат отзывы о инфракрасной системе отопления данного типа:

Инфракрасное ПЛЭН отопление

• Достаточно простой монтаж, который вполне можно выполнить самостоятельно (об особенностях поговорим дальше).
• Низкий срок окупаемости, несмотря на достаточно высокую стоимость оборудования. Первоначальные финансовые затраты (на приобретение, установку, регулировку) окупаются в течение двух отопительных сезонов. Опыт практического применения устройств данного типа показывает снижение расходов на электричество (по сравнению с традиционным электроотоплением) на 70%.
• Средний срок эксплуатации (рабочий ресурс) превышает 50 лет. Оборудование отличается высокой надежностью, не боится перепадов напряжения.
• Инфракрасные системы отопления частного дома не требуют сооружения сложных систем для отведения продуктов сгорания (дымоходов), необходимых для традиционных котлов и печей. Сам по себе процесс сгорания топлива отсутствует. При работе установки не нарушается естественная влажность, не сжигается кислород, что способствует получению оптимальной комфортной атмосферы в помещении.
• Все элементы системы отличаются повышенной электро и пожарной безопасностью, а автоматизированное управление делает ее эксплуатацию простой и удобной, достаточно только установить желаемую температуру.
• Уровень создаваемого магнитного излучения не превышает фоновых значений, инфракрасные обогреватели пленочного типа абсолютно безопасны для человека.
• Высокая скорость нагрева помещения (порядка 15 градусов за час работы) обеспечена значительным (до 95%) КПД устройства. Система данного типа может использоваться в качестве основного отопления в любых климатических условиях.

Кроме того, следует отметить и то, что пленочные обогреватели не требуют никаких типов топлива, достаточно обычной бытовой электросети для подключения.

Технические характеристики

Рассмотрев плюсы и минусы, каждый должен сделать самостоятельный выбор в пользу отопления ПЛЭН. Чтобы наверняка сравнить его с другими типами, приведем основные технические характеристики:

• Номинальные показатели (ток и мощность) – 1.2 А и 170 Вт соответственно
• Номинальное напряжение – 220 В (для систем общей мощностью 5 кВт), 380 В (для систем общей мощностью свыше 5 кВт)
• Температура поверхностей – до 50 градусов
• Ширина полотен – 0.33 м, 0.51 м и 0.65 м
• Толщина полотен – 0.55 мм
• Длина полотен – от 1 до 5 м
• Вег (на кв. м.) – 550 грамм
• КПД – до 90%

Для сравнения вы можете посмотреть и расчитать примерную мощность обычных радиаторов

Отопление Зебра: виды, плюсы и минусы использовния, монтаж, цены

Зебра – энергосберегающая система отопления

Для обогрева частного дома используют различные системы. Среди них наиболее оптимальным и экономичным вариантом считается отопление Зебра. Оно имеет высокие технические характеристики, отличается хорошими эксплуатационными качествами.

Зебра — энергосберегающая система отопления, основанная на инфракрасном лучении. Представляет собой материал, покрытый с 2 сторон ламинированной пленкой и алюминиевой фольгой. Для того чтобы тепло не выходило из здания располагают прибор под потолок или на полу. Принцип функционирования осуществляется по типу воздействия солнечных лучей. Нагреваются предметы в комнате, а не воздух в ней.

При включении начинает поступать электрический ток. После его прохождения через нагреватель происходит выделение теплоты. Исходящие лучи обогревают окружающие предметы, при остывании они начинают выделять тепло. При остывании они выделяют тепло, в результате чего постоянно поддерживается комфортная температура.

Виды и применение

Из обзора систем электрического отопления дома Зебра видно, что они различаются по способу установки. Выделяют следующие типы:

1. Потолочный нагреватель Зебра (многие знают его под названием «ПЛЭН»). Максимальная температура обогрева составляет не более 45 °C. Такое крепление позволяет добиться равномерного нагрева комнаты. Системе отопления пленочной Зебра на потолке достаточно работать от 5 до 15 минут в час для поддержания комфортной температуры. Размещение регулятора значительно снижает затраты на электроэнергию. Наиболее востребован нагреватель в частных домах, коттеджах, пригородных кафе, на базах отдыха, АЗС.

2. Пленочные полы Зебра прогреваются до 45 °C всего за несколько минут и передают свое тепло напольному покрытию. Работают до пределов, выставленных на терморегуляторе, при снижении температуры он запускает оборудование по новому циклу. По отзывам отопление Зеброй для пола позволяет усилить действие радиаторов или других приборов, использующихся в качестве основного обогрева, отдельно применяется только в южных регионах. Устанавливается в жилье и офисах, отлично подходит для ванных комнат и коридоров.

Свойства системы отопления

Технические характеристики отопительной системы Зебра сводятся к следующим показателям:

• Класс защиты IP44 позволяет устанавливать прибор в помещениях с высокой влажностью, например, в сауне, бассейне.
• Питается от обычной электросети в 220 Вт.
• Волновой диапазон безопасный и составляет от 8,9 и 9,5 мкм. Этого достаточно чтобы обеспечить поглощение телом человека тепла.
• Потребляемая мощность колеблется от 12 до 22 кВт.

Из описания отопления ИК Зебра габариты составляют: толщина – не менее 1 мм, ширина – 0,5 м, длина – 0,85-4,6 м.

Достоинства и недостатки системы Зебра

К преимуществам относят:

1. Безопасность – инфракрасные лучи не наносят вреда человеку.
2. Надежность – не требует обслуживания в течение всего срока функционирования, не нужно замораживать и проводить профилактические работы.
3. Долговечность – отопление пленочное инфракрасное Зебра может прослужить в течение 50 лет, производители дают срок гарантии не более 10.
4. Комфорт – удобно использовать за счет наличия регулятора, помогающего поддерживать оптимальную температуру.
5. Экологичность – не высушивает воздух, в помещении поддерживается нужная влажность, поэтому пойдет для детских комнат.

Отзывы об отоплении пленочном потолочном Зебра свидетельствуют о том, что это экономически выгодное оборудование. Затраты на его установку ниже в 3 раза, чем при выборе газового или электрического обогрева.

Среди недостатков пользователи отмечают высокую стоимость. Купить систему отопления PLEN-ZEBRA можно за 330 руб/м2. Так же бывают неполадки с электрикой. В зимнее время при работе на полную мощность периодически выбивает оборудование.

Как устанавливать?

Инструкция по монтажу пленки Зебра содержит следующие этапы:

• Подготовка напольного покрытия. Оно очищается от мусора и выравнивается. Если необходимо, то осуществляют демонтаж старого пола.
• Укладка теплоотражателя.
• Нарезка пленочного материала, его укладка. Для нормального функционирования системы отопления инфракрасной пленочной «Зебра Эво-300» ее необходимо располагать без нахлеста, от стен следует отступать 10-15 см.
• После монтажа всех элементов можно проверить работоспособность установки. Если вы боитесь ее испортить, то вызовите электрика, который выполнит правильное подключение.
• На заключительном этапе делают декоративное оформление, укладывают напольное покрытие. Работы проводятся аккуратно, чтобы не повредить контакты.

После этого нагреватель готов к использованию.

Цена плёночной системы Зебра

Рекомендации специалиста о монтаже

Технические характеристики ПЛЭН – это не всё, что вам следует знать перед началом эксплуатации оборудования

Для его правильного функционирования важно верно осуществить монтаж. Установка терморегулятора должна быть осуществлена в правильном месте

Описываемая в статье система не предусматривает наличие дополнительных температурных датчиков, поэтому контролировать текущую температуру будет термостат. Он снимает показания и вырабатывает сигналы управления на запуск или паузу в работе. Это обстоятельство накладывает требования на выбор места для прибора управления.

Терморегулятор необходимо расположить, удалив его от пола на 1500 мм. Иногда терморегулятор находится в том месте, где располагаются выключатели. Даже малейшая вероятность попадания прямых солнечных лучей на прибор исключена. Чтобы обеспечить нормальную работу терморегулятора, не следует устанавливать его вблизи окон и дверей, где температура может отличаться от общего «фона» в комнате. Терморегулятор не следует располагать на тех участках, где господствуют сквозняки.

Достоинства и недостатки системы отопления ПЛЭН

Существует целый перечень достоинств, составленный по отзывам на инфракрасное отопление дома:

• экономичность. Общие финансовые затраты на оборудование, расходные материалы, а также стоимость монтажа гораздо ниже, чем при установке других разновидностей отопительных систем с сопоставимой теплоотдачей. Эксплуатационные расходы, в среднем, на 30% меньше, чем у традиционных систем отопления, работающих на электричестве;
• надежность, долговечность и пожарная безопасность. В конструкции ПЛЭН отсутствуют подвижные части, проводники и термоэлементы надежно запаяны в толстый слой диэлектрика, а максимальная температура излучающей поверхности не превышает +45÷50°С. Эксплуатация подобных обогревателей допускается в деревянных постройках любого типа, включая складские помещения с высокой степенью пожарной опасности. Большинство производителей определяет гарантийный срок эксплуатации своих изделий в 25 лет, уточняя, что ресурс службы элементов ПЛЭН отопления составляет не менее 50 лет;
• рациональное использование пространства в помещении. Толщина пленочного обогревателя не превышает 1,5 мм. Кроме того, монтаж допускается за декоративными панелями, подвесными и натяжными потолками, стандартными напольными покрытиями;
• автоматизация и простота управления. Готовые комплекты систем отопления ПЛЭН, как правило, реализуются с программируемыми контроллерами и датчиками температуры. Их использование не только позволяет поддерживать комфортную температуру в помещении, но и дополнительно оптимизирует затраты электроэнергии при эксплуатации;
• комфортный микроклимат. В помещении сохраняется оптимальный уровень влажности, не снижается количество кислорода, а тепло распределяется равномерно по всему объему.

Комфортное распределение температуры в комнате

Справедливости ради следует указать недостатки системы отопления ПЛЭН:

• В помещении будет невозможно использовать декоративную отделку типа штукатурки, покраски или оклейке обоев;
• Необходимо провести качественную теплоизоляцию всего сооружения включая обязательное применение пароизоляционных мембран и ветрозащитных пленок;
• Электропроводка строения должна быть полностью исправна, в противном случае необходимо осуществить ее замену и/или проложить отдельную линию с собственным УЗО.

Разновидности плёночного обогревателя

Одним из основных различий электрообогревателей плёночного типа являются их формат и размеры. ПЛЭНы выпускаются в виде лент различной длины и ширины. Самостоятельная коррекция размеров таких плёнок невозможна, поэтому ПЛЭНы производятся в широком диапазоне габаритов, позволяющем выбрать оптимальный вариант. Наиболее распространены три типоразмера лент по ширине: 35, 51 и 65 см.

Плёнки шириной 35 и 51 см имеют две зоны, свободных от расположения резистивных элементов и предназначенных для монтажа с помощью степлера – по краям. Ленты шириной 65 см имеют три таких зоны – две по краям и одну вдоль посередине (как вариант – две по краям и между ними поперечные с определённым шагом).

Гибкие плёночные ИК-обогреватели могут устанавливаться как на вертикальных, так и на горизонтальных поверхностях – конструкция электрообогревателей плёночного типа не зависит от места его установки, исключение составляют ПЛЭНы-картины, которые по определению должны располагаться в местах наилучшего обзора – на стенах. Классификация определённого плёночного обогревателя как настенного, напольного или потолочного прибора определяется лишь проектным местом его расположения – важным фактором, влияющим на эффективность работы этого ИК-устройства. Таким образом, пленочный обогреватель на стену после установки на потолок в обиходе превращается в потолочный.

Рассмотрим варианты размещения ПЛЭНов в помещениях в порядке возрастания эффективности их применения.

Настенное расположение плёночных обогревателей

Размещение ПЛЭНов на стене является наименее эффективным из-за ограниченности сектора воздействия ИК-излучения на ограждающие конструкции — большая часть инфракрасных лучей нагревает поверхность стены напротив, почти не воздействуя на пол и потолок.

Смонтированные на стене стационарно плёночные устройства эффективны в качестве основного средства обогрева лишь в том случае, если противоположное основание имеет значительную площадь – тогда теплоотдача с его нагретой поверхности в воздух будет достаточно ощутимой.

Если же площадь установленных на стену плёночных обогревателей не значительна, а основание напротив, к тому же, имеет оконные проёмы, то КПД такого ИК-отопителя будет низким. Но стационарные настенные плёночные обогреватели малой площади удобны в качестве дополнительного средства обогрева – для повышения комфортности температурного режима определённого места или зоны в помещении.

Разновидностью настенных обогревателей плёночного типа являются переносные ИК-устройства с художественным оформлением, имитирующие картины. Чтобы применение их было рациональным и эффективным, картины-обогреватели нужно использовать в помещениях небольших габаритов для обогрева, к примеру, рабочего места, или же группами, суммарная площадь теплоотдачи которых будет соизмерима с размерами комнаты.

Напольное размещение ИК-обогревателей плёночного типа

Инфракрасное излучение расположенных таким образом устройств воздействует на напольное покрытие и потолок. Тёплая поверхность пола повышает комфортность контакта с ней человека – можно ходить без обуви, сидеть или лежать на полу и т.д. Кроме того, отдача тепла полом в холодные нижние слои воздуха помещения тоже является обогревом комнаты, так как обуславливают возникновение конвективных потоков. Но энергия той части ИК-лучей, которая проникает через напольное покрытие, расходуется на нагрев потолка, что менее эффективно – потолочное основание мало в этом нуждается, так как его температура и без того достаточно высока в результате конвекции.

Потолочная установка инфракрасных плёночных обогревателей

При использовании обогревательных устройств плёночного типа в качестве основного средства отопления размещение их на потолке является наиболее эффективным, так как такое их расположение обеспечивает воздействие облучением на все ограждающие конструкции помещения, не зависимо от конфигурации, и находящиеся в нём предметы.

Достоинством потолочного размещения ПЛЭНов, кроме высокой эффективности обогрева, является минимальный риск случайного повреждения обогревателя, находящегося на достаточно безопасном расстоянии от зоны движения. Однако есть и недостатки — расположение на потолке делает ПЛЭН уязвимым для протечки сверху, а монтажные работы на высоте более трудоёмки.
