Инфракрасное отопление дома

Инфракрасная пленка

Пожалуй, самой востребованной из всех видов ИК излучателей, считается пленка, наполненная карбоновой пастой. Через карбоновую пасту пропускают электрический ток в результате чего паста излучает инфракрасное излучение. Главным плюсом данного устройства является ее гибкость, благодаря такому качеству, есть возможность монтировать ее на любые поверхности, разными способами.

Но не стоит злоупотреблять с применением различных поворотов и загибов, ни к чему хорошему это не приведет. Данный материал можно монтировать на потолок, стены или полы. К примеру, при утеплении мансардного помещения, нет необходимости применять различные виды обогревателей. Достаточно прикрепить инфракрасную пленку хоть по всему периметру.

Крепить данный материал необходимо к ровной поверхности. В качестве крепежа обычно используется двухсторонний скотч, но если крепить на две поверхности сразу (потолок и стены), то лучше дополнительно закрепить скобами из степлера. При монтаже нужно быть внимательными. Скобы можно вбивать в не проводящие ток полосы. Токопроводящие – это черные полосы с карбоновым наполнителем. При выходе из строя карбоновой полосы, нагревательный материал будет работать, исключая поврежденную поверхность.

Инфракрасная пленка

Продается данный материал в рулонах. Ширина варьируется от 30 до 100 сантиметров. Длина нарезается исходя из потребностей покупателя, по линиям разреза. Пленка крепится на ровную поверхность, производится подключение к проводникам и затем подводится к терморегулятору. Терморегулятор руководит процессом обогрева.

Еще имеются датчики, которые следят за внешней температурой в помещении. Также существуют терморегуляторы, которые уже имеют встроенный датчик. Но при таком выборе, нужно понимать, что при выходе из строя датчика, возможно, придется заменять весь прибор целиком. Выбор зависит от возможностей и потребностей покупателя.

Монтаж пленки может производиться под отделочные материалы, такие как гипсокартон, МДФ и другие. К примеру, на потолке систему можно спрятать под подвесной потолок. Располагая материал на полу, подойдут любые поверхности для пола – ковровое покрытие, ламинат или же линолеум.

Виды ИК-обогрева

Потолочный вариант

На потолке жилого дома можно монтировать как инфракрасную пленку, так и панели в качестве элемента отопления. Во втором случае установка рекомендуется при высоте потолка не менее 3,5 м: излучаемое ими тепло может вызывать дискомфорт (например, при попадании на голову) и забирает площадь пространства. С другой стороны, панели легко можно демонтировать и переустановить в другой комнате или забрать с собой при переезде.

Для типового жилища, где высота потолка находится в диапазоне от 2,7 до 3,2 м, эргономичным решением является низкотемпературная инфракрасная пленка, поток лучей которой безопасен для жильцов. Нагревательным элементом в таком оборудовании выступает фольга из алюминия, обладающая свойствами резистивного экрана.

Встроенные термодатчики в потолочной системе позволят экономно расходовать электроэнергию и поддерживать комфортные тепловые условия. Принцип их работы незатейлив: при достижении необходимой температуры они подадут сигнал системе об отключении. Запуск отопления произойдет, когда датчик сигнализирует о снижении тепла ниже заданного уровня.

Газовый инфракрасный обогрев

Представляет собой интеграцию газового оборудования и тепловой энергии инфракрасного излучения. Система отопления состоит из смесительной камеры и керамической пластины. Газ и воздух смешиваются в камере, а затем нагреваются в пластине, являющейся излучателем ИК потока тепла.

Газовый ИК обогрев способствует быстрому увеличению температуры в помещении, что дает существенное превосходство в сильные морозы.

Отопление ИК-обогревателями

В основе инфракрасного обогревателя задействован трубчатый или спиральный нагревательный элемент. Типовая модель представляет собой прямоугольный прибор с металлическим корпусом, покрытый термоустойчивой эмалью. Помимо нагревательного элемента в обогревателе имеются термоизолятор, защитный экран, крепеж, индикаторы включения.

Российский рынок инфракрасных отопительных приборов обладает широким ассортиментом. Сегодня существуют различные варианты цветового исполнения, можно выбрать модель, подходящую  по размерам, форме, весу и, конечно же, цене.

ИК-приборы применяются для полномасштабного и локального (точечного) отопления помещения. Это очень удобно, когда создать комфорт и тепло нужно на открытых пространствах дома: на террасе, в мастерской или кладовой.

Монтаж и установка плёночного инфракрасного отопления

Под потолочные нагреватели уходит от ½ до ¾ площади потолка. Оставшегося места достаточно для размещения осветительных приборов и коммуникаций. Декоративный отделочный материал, гипсокартонные панели, подвесные потолки, и т.д. не мешают функционированию и сами не портятся.

Схема пленочного устройства ИК отопления

  • 1 этап. Монтаж теплоотражающего экрана
  • Первоначально устанавливается на всю потолочную поверхность помещения фольгированный теплоотражающий экран (фольгоизол, пенофол, и пр.). Этим достигается почти двукратное  увеличение теплового потока вниз. При недостаточной теплоизоляции лучше использовать утеплитель 10-миллиметровой толщины, иначе достаточно утеплителя толщиной 5 мм.
  • На деревянную поверхность крепление производится металлическими скобами, обычным мебельным степлером.
  • На бетонном перекрытии ставится крепеж с шагом 0,5 метра. Чаще всего это деревянная обрешётка. Полосы крепятся с нахлёстом 2-3 см с последующим проклеиванием стыков фольгированным скотчем.
  • 2 этап. Установка плёночных нагревателей.
  • Заранее рассчитанное количество нагревательных элементов крепится аналогично теплоотражающему материалу. Надо только скобы или иной крепёжный элемент устанавливать в специально выделенные места, чтобы инфракрасная пленка не повреждалась в других точках.
  • 3 этап. Электромонтаж.

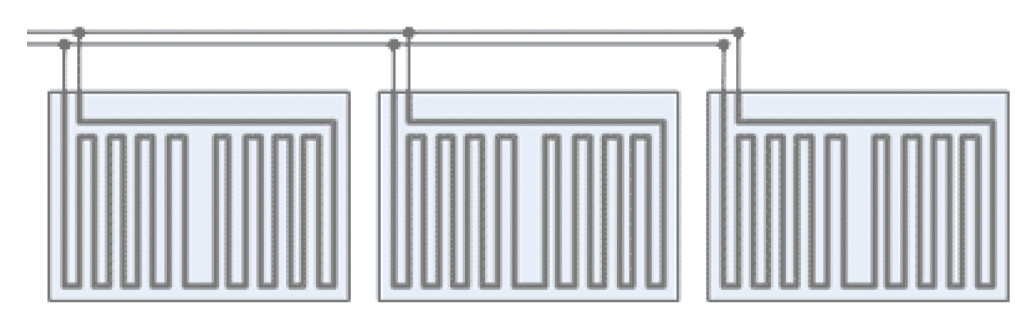

Подключение отдельных элементов

  • Сечение проводов выбирается соответственно общей мощности подключаемых нагревателей.
  • Все провода скрываются в кабель-канал.
  • Терморегуляторы монтируются в каждом помещении на высоте 1,1 – 1,4 м. При небольшой, до 5 м2, отапливаемой площади, они подключаются «в разрыв» линии.
  • Большей площади требуется соответственно обогреватель высокой мощности, и терморегулятор подключается исключительно через магнитный контактор.
  • Магистрали, спрятанные в гофре, проходят до распределительного щита, в котором силовые и управляющие провода подключаются к автоматам и магнитным контакторам.
  • Первое тестирование системы производится после подключения общего «Ввода».

Монтаж обогревательных панелей

Проводится расчет итоговой мощности нагрузки, подбираются провода, короба. После этого устанавливается щиток с дифференциальными автоматами. Дифференциальных автоматов в щитке ставится столько, сколько помещений планируется подключать. От щитка прокладывается проводка.

Инфракрасные панели можно ставить самостоятельно. Монтаж инфракрасных потолочных обогревательных панелей соответствует процедуре установки ламп дневного света.

Расчёт мощности ИК отопления

Самостоятельно выполнить расчёт требуемого оборудования несложно. На 10 м2 площади при потолках 2,5-3 м для дома с хорошей теплоизоляцией требуются инфракрасные нагреватели мощностью 1 кВт. Более строгие цифры можно получить, используя данные конкретного прибора. Разумеется, о постоянном потреблении электричества речь не идёт: при эксплуатации оборудование, поддерживая заданный режим, работает приблизительно 20 минут из каждого часа. Эффективное электропотребление для дома с площадью 55 м2 составляет около 2 кВт, а это совсем немного!

Пленочные нагреватели

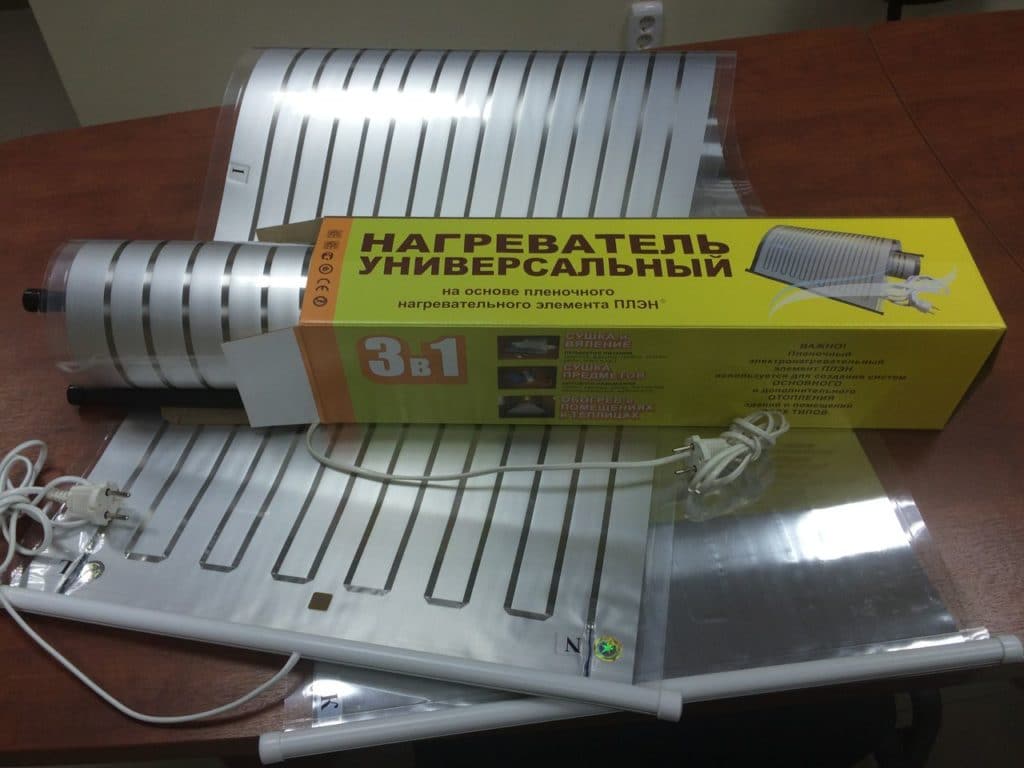

Пленочный нагреватель

Пленочные ИК-нагреватели – приборы, служащие для общего или частичного обогрева помещения. Они состоят из пленки, фольги и нагревательных элементов, производящих инфракрасное длинноволновое излучение. Также в приборах имеются специальные датчики, которые отключают систему, когда температура воздуха достигнет заданной отметки, а при снижении ее ниже минимального приемлемого уровня активизируют обогреватель. Благодаря этому электроэнергия экономится – прибор не работает просто так.

Некоторые пленочные нагреватели имеют терморегуляторы с возможностью программирования температуры на 24 часа. В этом случае на время отсутствия людей в помещении ИК-прибор не включается, а за некоторое время до возвращения хозяев устройство начинает работу и успевает прогреть дом. Однако стоят подобные обогреватели существенно больше, чем простые модели.

Монтаж инфракрасной системы обогрева

Основные правила при монтаже инфракрасного отопления:

  1. Не включать в работу панели, пока они не закреплены, не располагать рядом с горючими объектами, воспламеняющимися составами.
  2. Внимательно читать инструкцию от производителя, так как некоторые элементы должны эксплуатироваться только в условиях повышенной влажности.
  3. Монтаж производится в системе распределенного электрообогрева с защитой от поражения током не ниже II класса.
  4. Не допускать прохождения крепежного элемента сквозь нагревательный.
  5. Не применять для фиксации термопластичные материалы, гибкие шнуры, кабели.

Монтаж ИК панелей

Осуществляется поэтапно закреплением на стене посредством прилагаемых крепежей на расстоянии от стеновой панели в 30-60 мм. Если обустраивается профильная конструкция, то инфракрасные батареи отопления приклеиваются к профилям на жидкие гвозди (по всему периметру элементов). При необходимости с тыльной стороны элемента выкладывается теплоизоляционный материал. Затем нужно подсоединить ИК панели к сети электропитания, а вот включать систему можно только после полной просушки всех клеящих составов или, в случае, когда монтируются излучатели в гипсокартонный потолок, просушки шпаклевки, штукатурки.

Монтаж пленочных обогревателей

Предварительно основание затягивается фольгированным материалом, который защитит базу от перегрева, затем можно выкладывать пленку с заходом соседних краев друг на друга в 30-50 мм. Стыки проклеить фольгированным скотчем, дополнительная фиксация на специальные крепежи (могут идти в комплекте).

Монтаж проводится только по инструкции от производителя с соблюдением правила – на 1 м2 пленки не более 8-10 крепежей. Установка терморегулятора должна быть на высоте 1,5 м от пола, а термостат размещается в отдалении от любых обогревательных приборов. После выкладки пленки систему подключить, протестировать и можно закрывать финишной напольной отделкой.

3 Зубр ИКО-К3-4000-Ф

На третьей строчке находится обогреватель ЗУБР ИКО-К3-4000-Ф. Главное достоинство этого агрегата заключается в его мощности, которая достигает 4000 Вт. Она способствует не только быстрому повышению температуры воздуха, но и позволяет обогреть достаточно большое помещение площадью до 40 м2. Габариты отопительной панели: длина 164,8 см, ширина 41 см, высота 7 см. Ее вес значительно выше, чем у предыдущих моделей, он составляет 20 кг.

Устройство подойдет для офисных и складских помещений, его можно установить в частном доме или квартире, используя в качестве дополнительного или основного источника тепла. Для более точной настройки температуры подключается терморегулятор, он в комплектацию не входит и приобретается отдельно.

Пользователи оставляют положительные отзывы на обогреватель, хвалят его за эффективность, тихую работу, экономичность, долговечность и приемлемую цену. И это не удивительно, ведь за плечами российского бренда накоплено более 20 лет опыта производственной деятельности. Профессионалы своего дела используют только проверенные технологии и строго следят за качеством продукции.

Плюсы:

  • Высокая мощность.
  • Быстрый прогрев воздуха.
  • Можно подключить терморегулятор.
  • Сохраняет влажность воздуха.
  • Работает бесшумно.

Минусы:

Большой вес конструкции.

Инфракрасный обогреватель ЗУБР ИКО-К3-4000-Ф

Особенности инфракрасных отопительных систем

Ультракрасное устройство для обогрева любого типа помещения считается наиболее лучшим и функциональным. Обогрев инфракрасными лампами имеет множество преимуществ в сравнении со многими другими отопительными приборами. Прежде чем приобрести и монтировать такие отопительные приборы, нужно тщательно провести все требуемые расчеты.

Расходы состоят из таких пунктов как:

  • Стоимость оборудования;
  • Расходы по монтажу;
  • Эксплуатационные расходы.

При проведении расчетов обязательно нужно учитывать площадь помещения, где нужно провести монтажные работы. Специалисты рекомендуют покрывать не всю площадь, а только частично монтировать пленочное покрытие.

Прежде чем подбирать и монтировать инфракрасный обогреватель, нужно внимательно ознакомиться с техническими характеристиками системы, а также особенностями подобного метода отопления для определенного типа помещения. Если грамотно провести все расчеты и провести монтаж, то инфракрасная система обогрева может быть очень выгодной и рациональной.

Классификация по способу расположения элементов

Инфракрасные приборы отопления представлены на рынке в широком ассортименте. По способу расположения нагревательных элементов их можно разделить на три группы: напольные, настенные и потолочные.

Вариант #1 — обогреватели напольного исполнения

Напольные покрытия представляют собой модульные материалы, внутри которых проложены плоские нагревательные элементы. Покрытие выпускается в виде рулонов. Для монтажа его нарезают на куски необходимых размеров.

Полосы рулонного материала размещают на полу таким образом, чтобы излучатели не оказались под тяжелой мебелью; это позволит предупредить снижение теплоотдачи и усыхание деревянных элементов гарнитура

Материал укладывают непосредственно на подготовленный базовый пол. В процессе укладки избегают размещение панелей внахлест и стараются выдерживать расстояние до стен в 10-15 см.

Поверх напольных инфракрасных панелей можно укладывать:

  • ковролин;
  • паркетную доску;
  • линолеум;
  • ламинат;
  • керамическую плитку.

Самая удачная комбинация получается при использовании в качестве напольного покрытия керамической плитки. Немного уступает в этом плане ламинат. А наибольшее экранирование ИК излучения создает ковролин и линолеум.

Галерея изображений
Фото из
Пленочные системы обогрева устраиваются по полу, стенам, потолку. Действия по их укладке на любую строительную конструкцию аналогичны

Пленка полосами укладываются на строительные конструкции поверх слоя теплоизоляции. К токоведущим полосам подсоединяют коннекторы для подключения проводников

Последовательно соединенные между собой и подключенные к силовому кабелю полосы закрывают поверх пароизоляцией

Силовой кабель подключают к установленному в удобном месте блоку управления, после чего проводится установка ГВЛВ, фанеры, ОСП и выполняется последующая отделка

Подготовка ИК пленки для укладки на потолок

Процесс сооружения пленочного обогрева

Подготовка системы отопления к отделке

Подключение к блоку управления

Вариант #2 — настенные и потолочные приборы

В сравнении с напольными системами обогрева выбор потолочных и настенных приборов более широк. Помимо панелей традиционного исполнения встречаются также и дизайнерские встраиваемые модели потолочных излучателей.

Их можно монтировать в подвесные потолки. В продаже они представлены в разных размерах и цветовых решениях.

Плиты размещают таким образом, чтобы исходящие от них лучи направлялись на мебель, а та уже, поглотив тепло, стала выступать источником тепловой энергии

Потолочные модели инфракрасных излучателей располагают на высоте от 3 метров и выше. При таком обустройстве тепловой потолок направляется вниз и расходится немного в стороны.

Устремляясь вниз, лучи первым делом прогревают напольное покрытие. За счет этого температура на уровне ног всегда на пару градусов выше, чем в районе головы.

Чтобы предупредить просачивание тепла на улицу панели не размещают напротив дверей и оконных проемов.

Инфракрасные излучатели настенного исполнения размещают таким образом, чтобы они находились выше или ниже уровня головы человека

Среди стеновых излучателей отдельно стоит выделить плинтусные системы. Они представляют собой узкие длинные конструкции. Системы устанавливают по периметру комнаты, размещая вместо обычных пластиковых или деревянных плинтусов.

При выборе места размещения панелей следует избегать зон отдыха, где велика вероятность прямого воздействия на домочадцев. Например: на уровне дивана или кровати.

В противном случае направленные под прямым углом лучи будут перегревать и пересушивать кожу, вызывая у жителей и гостей дома дискомфортные ощущения.

Зона покрытия направленных излучателей является одной из основных характеристик и обычно указана в паспорте к изделию.

Стеновые ИК обогреватели используют нечасто. Циркуляция телого и холодного воздуха происходит снизу вверх, потому разумней предпочесть потолочный или напольный варианты

Правильная установка инфракрасного обогревателя на потолок

Установить ПЛЭН и систему в целом можно при помощи мастера или самостоятельно. Второй вариант выбирается чаще в силу нескольких обстоятельств. Во-первых, изготовитель снабжает продукт детальной инструкцией. Во-вторых, в любом доме всегда есть минимально необходимый для решения задач подобного рода набор инструментов. Не допустить распространённых ошибок помогут разработанные профессиональными установщиками рекомендации.

Процесс монтажа нагревательного элемента выглядит следующим образом:

  1. Извлечь устройство из упаковки;
  2. Проверить, цела ли защитная пленка и остальные пленочные покрытия;
  3. Расположить устройство на ровной поверхности нагревательным элементом вниз;
  4. Проделать в поверхности необходимые отверстия для установки крепежей;
  5. Установить шурупы и подвесить все звенья цепи обогревателя;
  6. Зафиксировать обогреватель и затянуть все элементы крепления;
  7. Насухо протереть излучающую тепло пластину;
  8. Подключит питающий кабель;
  9. Перед подачей электричества необходимо проверить, что характеристики электрической сети позволяют безопасно эксплуатировать обогреватель выбранной модели;
  10. Подсоединить оба конца провода к установленным клеммам нагревающего устройства;
  11. Монтаж устройства завершается подключением к источнику электричества с последующим пробным включением.

Если все сделано в строгом соответствии с прилагаемой инструкцией,

Критерии грамотного выбора оборудования

Главное, на что стоит ориентироваться при выборе нагревательных элементов – их конструктивное решение и эксплуатационные параметры.

Чтобы рассчитать оптимальную мощность, воспользуйтесь классической формулой, взяв за основу, что на обогрев 10 метров площади требуется в среднем 1,2кВт.

Встречаются в продаже и мобильные установки, которые удобно использовать для временного обогрева, размещая в нужном месте помещения и при необходимости вынося на участок. Они работают как от электричества, так и на газу.

Такой переносной ИК обогреватель способен эффективно обогреть зону радиусом в 2,5 метра, наполнив пространств комнаты комфортом и теплом

Если сравнивать модели напольного и потолочного типа, то разница между ними будет несущественна, поскольку в любом случае в первую очередь будет прогреваться пол и нижняя часть стен, а теплый воздух все равно станет подниматься вверх.

По этой причине смотрите лишь на то, насколько удобно будет размещать оборудование на потолке или полу.

Удобны в работе модели со встроенным термодатчиком: при понижении температуры в комнате ниже установленной отметки оборудование автоматически включается, а при достижении выставленного значения – отключается.

Предпочтение также стоит отдавать устройствам, конструкция которых позволяет корректировать наклон направления излучения.

При выборе изделия обратите внимание на наличие терморегулятора, с помощью которого удобно задавать определенный режим и экономить тем самым расход электроэнергии

В целом при выборе обогревательных элементов нужно руководствоваться параметрами изделия, материалами, из которых построен дом, наличием другого типа отопительной системы, и, конечно же, своими финансовыми возможностями.

Но не стоит соблазняться на изделия с неоправданно низкой стоимостью. В стремлении уменьшить себестоимость продукции некоторые производители делают это в ущерб качеству, экономя на контактах и используя низкокачественные провода.

Расчет проекта ИК-отопления

Точный и качественный расчет при проектировке системы отопления способен произвести только специалист. Но приблизительные цифры для инфракрасного отопления можно получить и самостоятельно. Значение в этом деле имеют следующие показатели величин:

  • совокупная мощность для отопления помещения в целом;
  • плотность мощности (ее необходимое количество на один квадратный метр)
  • градус комфортности (приемлемый для жильцов температурный режим).

В расчете обязательно принимают участие показатели теплоизоляции. Для непрофессиональных вычислений можно ориентироваться по собственным ощущениям.

Возьмем небольшой коттедж площадью 200м2, хозяева которого чувствуют себя комфортно при 190С. Дом построен из силикатного кирпича, установлены стеклопакеты. Потеря тепла в жилище средняя, ему достаточно плотности мощности 100 Вт/м2. Суммарная мощность для его обогрева составит 2000Вт. Следует иметь в виду, что при среднем значении теплопотери эту величину необходимо умножить на понижающий коэффициент 0,85: при инфракрасном отоплении температура ощущается выше на 3-4 градуса.

Важное значение имеет высота и место установки нагревательного прибора. Если владельцы приняли решение об их расположении на стене на высоте 2,5м от пола, то он сможет обогреть 8 квадратных метров площади

В потолочном варианте монтажа на трехметровой высоте объем отапливаемых метров увеличился бы до 24, что существенно снижает количество приборов отопления в проекте.

От высокоточных расчетов зависит уровень тепла и затрат на электричество, и лучше всего доверить эту работу специалистам.

Революционный подход к отоплению помещений

Эволюционно самым лучшим,  естественным обогревателем является Солнце. Тепло переносится от него частью спектра, соседней со светом – инфракрасными (ИК) лучами. Как видно из названия, ИК диапазон лежит непосредственно за красной частью спектра.

Это электромагнитное излучение от 0,76 мкм (10-6 м) до 1- 2 мм. Действие на человека зависит от этого параметра. Например, нагретый дневным солнцем кварцевый песок на дневном пляже излучает тепло, соответствующее максимуму длины волны 9,2-9,4 мкм.

Оно поглощается одеждой, поверхностями предметов, кожей, проникает в слой подкожной клетчатки. Предметы и одежда нагреваются воздухом, а от подкожного слоя тепло кровотоком разносится по организму. Температуре тела (~37 °С) соответствует длина волны 9,3-9,5 мкм.

Такое излучение наиболее глубоко проникает в тело, наилучшим образом выполняя задаче поддержания комфортной температуры. (В.М.Боголюбов, Г.Н.Пономаренко, «Общая физиотерапия», Москва, Медицина, 1999, стр. 151).

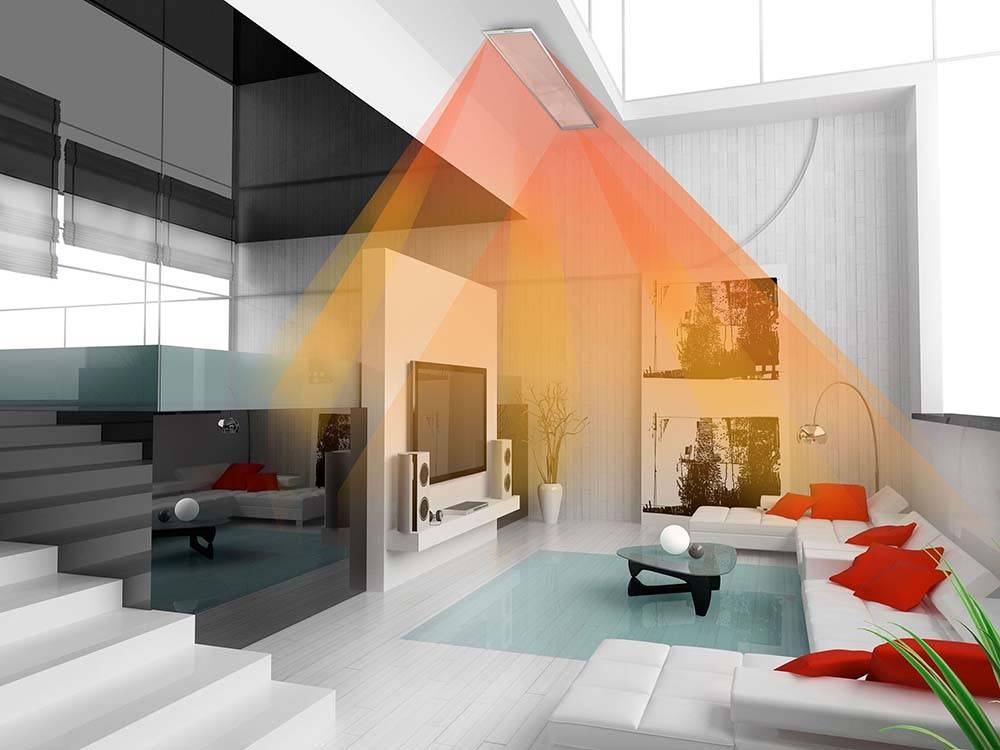

Инфракрасное потолочное отопление – незаметный для глаз источник приятного, эффективно действующего тепла. Они не влияют на влажность воздуха, не уменьшают процент кислорода в нём.

Нагревающие потолочные элементы монтируются теплоизоляцией потолка и его декором, поэтому абсолютно незаметны. Исходящее от потолка тепловое излучение свободно проникает сквозь воздух, нагревая поверхности пола, стен, предметы в помещении.

Энергия равномерно распределяется в объёме. Нет перегрева воздуха, мал перепад температуры пол – потолок. В целом, обеспечивается солидное энергосбережение при эксплуатации. А водяные инфракрасные панели в жаркое время года могут работать как кондиционеры, отбирая лишнее тепло.

Смонтированные панели ИК потолочные панели

Так как не приходится перегревать систему, температуру в помещении, используя потолочное инфракрасное отопление, можно снизить на 1-3 °С ниже, нежели при отоплении при помощи обычных радиаторов. Как кажется, это немного.

Но уменьшение температуры на 1°С соответствует экономии 5% энергосбережения. А тепловой режим помещения можно задавать терморегуляторами как локально, так и централизованно по выбранной программе.

Выгоды очевидны и по оборудованию. Не нужна котельная ни в виде пристройки, ни в подвале. Не требуется трудоёмкий и дорогостоящий монтаж систем парового или воздушного отопления. Теплый потолок не загромождает интерьер ни радиаторами, ни воздуховодами, ни принудительной вентиляцией.

Потолочное отопление ИК панелями

Как правило, инфракрасные панели ставятся вблизи входа в помещение и над окнами. Рабочий элемент ИК панелей – трубчатые греющие резисторы, открытые или закрытые панелью. В панелях высокотемпературных резисторы оставляются открытыми. Такие элементы чаще стоят не в жилых помещениях, а, например, в спортивных залах.

Водяные ИК потолочные панели

Главная конструктивная особенность таких потолочных обогревателей, система отражателей и изоляторов, направляющая энергию в определенные зоны. Название «водяные панели» получили потому, что по излучающим трубкам диаметром 15-28 мм, проходит жидкий теплоноситель, а летом – охлаждающая жидкость.

Конструкция совершенно безопасна и легко масштабируется, поэтому инфракрасные панели часто применяются  в цехах, торговых и спортивных залах.

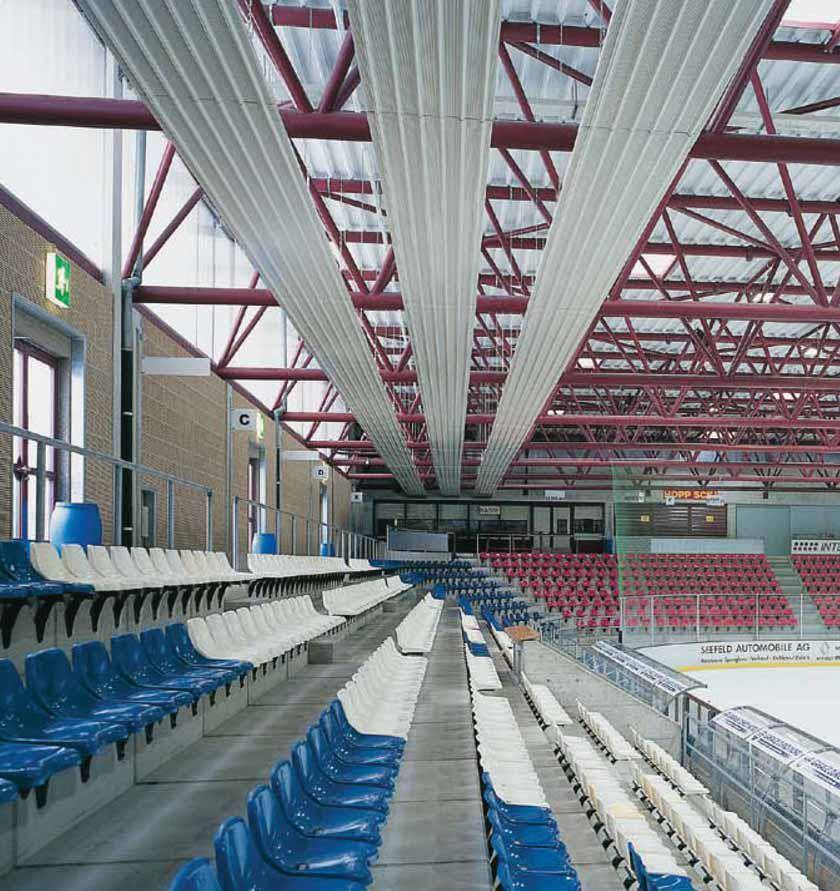

Основной источник тепла павильона – ИК водяные потолочные панели

Плёночные потолочные нагреватели

Источником тепла являются нагреватели, выполненные в форм-факторе плёнки. Они удовлетворяют европейским нормам противопожарной и экологической безопасности, имеют долгий срок службы, экологичны, не требуют обслуживания.

Что касается особенностей геометрии помещения, его назначения то модельный ряд позволяет подобрать мощность и тип прибора для каждого случая. Локальные терморегуляторы (от простых до программируемых) задают режим конкретного помещения.

Централизованные системы  управления с обратной связью посредством датчиков гибко регулируют микроклимат дома. Например, гостиная сильнее отапливается днём, а в спальне в эти часы прохладнее.

Пол или потолок?

Что же выбрать, инфракрасное отопление пола или потолочный вариант?  Где лучше расположить источники тепла? Бесспорно то, что теплый воздух будет подниматься строго вверх, если нет принудительной конвекции, (движения теплого воздуха за счёт сквозняка или вентилятора).  По этой самой причине отопление настенными инфракрасными панелями менее эффективно, а если излучатели потолочные или встроенные в пол, то греться будет всё равно пол, а более тёплый воздух (хотите или нет) будет стремиться ввысь, к потолку.

По этой чисто физической причине можно сделать выбор в пользу варианта, который просто вам по душе. Добавим к этому списку ещё несколько модерновых вариантов инфракрасного отопления загородного дома:

  • настенные панели в виде картины;
  • плинтус-обогреватель.

В любом случае, в таких устройствах располагаются параллельно расположенные карбоновые нити, количество которых исчисляется сотнями, что делает системы надёжными и устойчивыми к перегрузкам. А так как выделяемая каждой нитью мощность мала, то вся система безопасна и долговечна.

Как правильно устанавливать инфракрасные обогреватели?

Для тех, кто желает установить инфракрасную систему отопления, нужно помнить, что такие обогреватели следует монтировать на специальной высоте.

Каждый обогреватель имеет свою высоту. Нормой считается 2.2 – 3,5 метра от пола. Особо важным является тот факт, что обогреватели нельзя устанавливать менее, чем на 0,5 метра от головы человека. То есть, если рост человека 1,9 м, то минимальная высота подвешивания оборудования должна быть 2,4 метра.

Не рекомендуется устанавливать инфракрасные обогреватели именно в зоне постоянного пребывания человека (над диваном, кроватью, письменным столом, на кухне, в гостиной).

Чтобы немного снизить воздействие, притом постоянное, на голову человека, рекомендуется смещать нагреватели немного в сторону. Это означает, что монтировать обогреватель непосредственно над головой не обязательно, его можно немного сместить вправо или влево.

Это приводит к большим потерям тепла. Также специалисты не рекомендуют устанавливать инфракрасные нагреватели на потолках из ПВХ составляющих.

При монтаже нужно быть внимательными и соблюдать минимальное расстояние между поверхностями и инфракрасным обогревателем.

Балансирование нагрузки

Балансирование нагрузки – это особый автоматизированный процесс, суть которого состоит в том, что можно управлять инфракрасными обогревателями, в нашем случае – самой нагрузкой на систему.

Управление может происходить по различным параметрам, вариантов может быть много – какие выбрать, решает сам потребитель.

Ниже указан пример использования обогревательных устройств. Основной принцип балансировки нагрузки заключается в том, что работать обогреватели должны не более 20 минут в час.

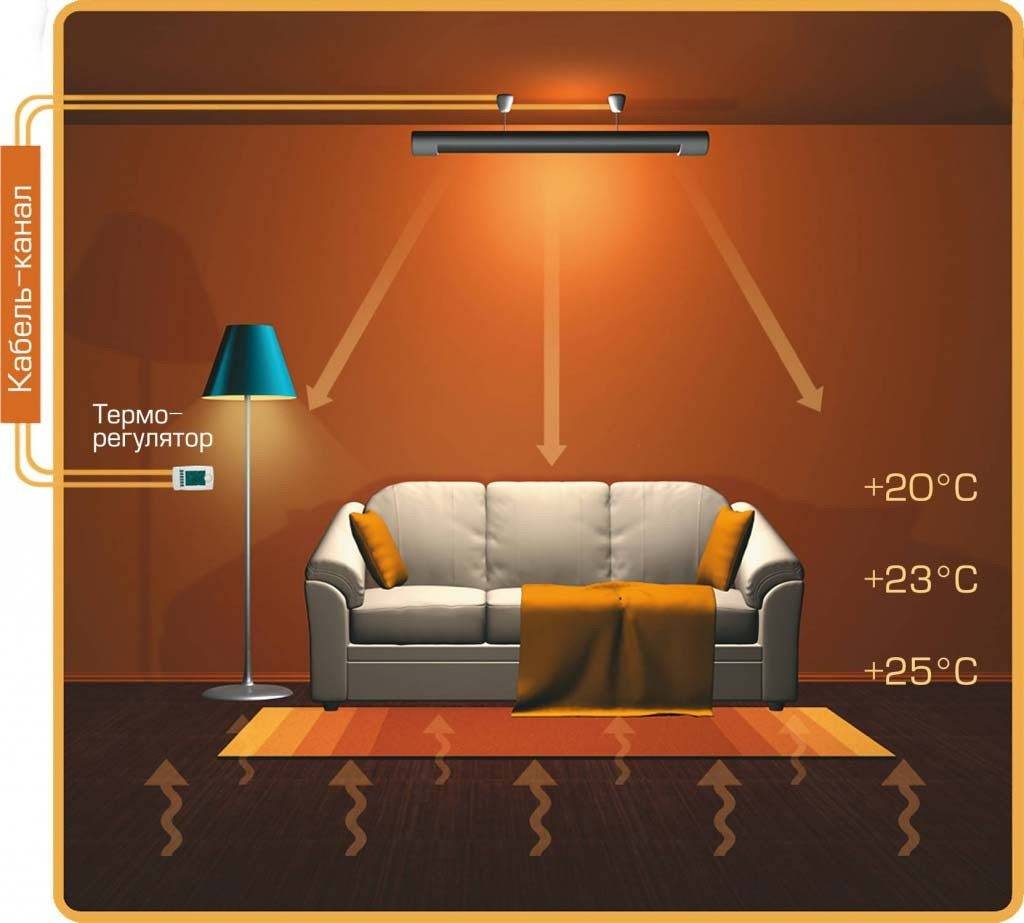

Схема действия инфракрасного отопления. Нажмите для увеличения.

Именно такое время считается оптимальным с тем условием, что здание имеет нормальную теплоизоляцию. Не более 20 минут в час должен быть включен обогреватель, для того чтобы поддерживать оптимальную температуру в помещении. Пиковая нагрузка должна быть не более 1,8кВт.

Основным материалом, который будет нужен для монтажа и самой системы обогрева, является короб – в него укладывается провод. Если потребитель делает скрытый монтаж в стене, то нужна гофра; если речь идет о деревянном доме, то использовать можно как короб, так и гофру.

Провод для терморегуляторов и нагревателей нужно брать сечением в 1,5 – 2,5 кв. мм – все зависит от нагрузки. Стоит отметить, что нужно предусмотреть и общий автомат, функцией которого будет включение и выключение системы отопления.

Инфракрасное отопление своими руками сделать очень просто, особенно это касается монтажа. Самостоятельно можно произвести прокладку проводов, а также монтаж и подключение нагревателей и терморегуляторов.

Главное – чтобы обыватель понимал принцип работы системы, особенности применения таких нагревателей. Если опыт таких работ отсутствует и человек не уверен в своих силах, лучше пригласить специалистов, которые грамотно, быстро и качественно смогут выполнить любые работы.

Сфера применения

Несмотря на то, что некоторые производители ПЛЭН позиционируют свою продукцию как альтернативу центральному отоплению самостоятельное использование той системы для обогрева зимой дачи, дома, магазина, склада или зданий другого типа экономически невыгодно. Для этого лучше использовать водяной котел и трубчатый обогреватель для теплого пола, несмотря на то, что монтаж такого оборудования значительно сложнее. Что касается промышленных и производственных помещений, для них больше подходят газовые излучатели.


Газолучистое отопление цеха максимально эффективно при потолочном расположении

Идеальная сфера применения ИК пленок – вспомогательная система отопления, которая используется для подогрева детской, лоджии, французского балкона или полов частного дома.

Данная система также может использоваться для отопления небольших вспомогательных помещений, например гаража, птичника или курятника, подвала и т.д. Нередко ПЛЭН используется в качестве обогревателя грунта в теплице из поликарбоната.

Учитывая выше изложенные факты можно констатировать, что Эффективность ПЛЭН снижается при увеличении площади обогрева.

Специфика монтажа

Установка ПЛЭН требует соблюдения следующих факторов:

  1. Оснащаемое пленочным отоплением здание должно быть утеплено согласно стандартам СНиП.
  2. Коммутация системы с электрической сетью проводится только дипломированными специалистами.
  3. Перед укладкой пленки основание тщательно готовят, удаляя всю грязь и старую отделку. При необходимости, проводят дополнительное выравнивание поверхности.
  4. Пленка ПЛЭН должна быть надежно защищена от любых механических воздействий.
  5. Размеры нагревающей пленки должны оставаться неизменными.
  6. Обогреватели данного типа запрещается разбирать.
  7. Если ПЛЭН находится в свернутом в рулон положении, его нельзя подключать к электрической сети
  8. Следует избегать попадания на нагревающую поверхность любых химических веществ.
  9. Монтаж системы ПЛЭН разрешается только при выключенном напряжении.
  10. Для установки терморегулятора обычно используется подставка. Ее можно изготовить самостоятельно, обтянув фольгой деревянный брусок. Лучше всего располагать прибор на высоте 170-180 см от пола. Брусок разрешается фиксировать только на теплую поверхность.
  11. Для систем мощностью до 5 кВт можно ограничиться однофазным входом. В других случаях рекомендуется применять трехфазный вход.

Что это такое?

В природе волновой инфракрасный спектр излучает солнце. Благодаря теплу излучения существует все живое на планете. В бытовой системе отопления роль солнца выполняют инфракрасные установки.

Принцип действия искусственного нагревания не отличается от естественного. Подобно солнечным лучам, обогревающим земную поверхность, ИК-оборудование передает тепло предметам в помещении. Схема функционирования существенно отличается от других типов отопления. В таком цикле не нагретый воздух отдает часть температуры окружающим элементам, а, наоборот, нагретые тепловым излучением объекты передают тепло воздуху. В качестве обогревателей могут использоваться ИК-пленка для пола и потолка, нагревательные приборы и панели. Варианты систем и их особенности представлены ниже.

Преимущества панельных отопительных систем

Обогрев панельными устройствами владеет рядом преимуществ, среди которых возможно выделить следующие моменты:

  • Тепла от устройств равномерно распределяется по всему пространству помещения.
  • Экономия энергии, благодаря чему цена отопительного оборудования быстро окупается.
  • Экономия пространства, поскольку нет необходимости проводить трубопровод и устанавливать радиаторы.
  • Эстетичность – радиаторы, в большинстве случаев, портят внешний вид помещения, в то время, как панели не так заметны и смотрятся более привлекательно. Именно поэтому панельные устройства хорошо вписывается в любой дизайн интерьера.
  • Предотвращают происхождение результата холодных стен, как при классических видах обогрева.
  • Разрешают обеспечить локальный обогрев, к примеру, таковой «теплый коврик» возможно разместить около компьютерного стола.
  • Электропанели для отопления несложно установить самостоятельно.

По этим обстоятельствам системы «теплый пол» и электрические панели отопления взяли широкое использование не только в квартирах и зданиях, но и офисных помещениях.

Вот, фактически, и все основные изюминки панельного отопления.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
