Топим реже, тепла столько же твердотопливные котлы длительного горения с водяным контуром

Расчеты, схемы, чертежи, устройство: принцип работы на естественной тяге с форсункой и горелкой без автоматики

Итак, если есть желание собрать твёрдотопливный котёл своими руками для дачных нужд в качестве эксперимента, то дерзайте

Для начала важно рассмотреть приемлемые схемы для будущей конструкции. Подробно:

  • Стандартный классический пиролизный котел своими руками состоит из корпуса, поделенного на две части – камеры для сгорания топлива и выделяемого газа.
  • Под камерой для твердого топлива, расположен теплообменник для носителя – он нагревается и под действием температуры циркулирует по трубной разводке отопления. Если дача в два этажа, то котёл отопления своими руками потребует циркуляционного насоса, так как разогнать массу воды вверх самотеком не удастся.
  • Агрегат оснащен воздушными входными каналами, откуда посредством вентилятора для котла поступает масса кислорода. И выходными газовыми, которые после отдачи собственной температуры попадают в боров, ведущий в дымоход.
  • Котлоагрегат оснащается двумя дверками – верхняя для загрузки топлива, нижняя для очистки зольника.

Простой самодельный котел длительного горения отличается от заводских установок отсутствием автоматических настроек – подача воздуха регулируется вручную дверцей зольника или параметрами вентилятора. Тем не менее отсутствие некоторых технологических приборов не повод сомневаться в производительности кустарной установки – даже прогрессивные заводские модели имеют недостатки и достоинства.

Конструкция пиролизного котла, который можно сделать самостоятельно

Сравнительные характеристики заводских и самодельных простейших агрегатов на отработке

Таблица для сравнения –котлы Stropuva икустарный агрегат – плюсы и минусы:

Заводская модельСамодельный котел
Эстетичный внешний вид
Высокая мощность – от 10 кВт+
Техническая оснащенность, позволяющая автоматизировать процесс
Высокий КПД – от 87%+( до 90%)
Рекомендована для использования твердого каменного топлива.Температура горения угля выше, чем у древесных отходов.Кустарные установки из железа приемлют дрова и брикеты, для угля требуется чугунный корпус или легированная сталь
Объем водяного теплообменника – до 35 л+ (до 50 л)
Высокая цена – от 80 тыс. рублейТвердотопливный котел сверхдлительного горения своими руками обойдется до 5 тыс. рублей
Внушительный вес – от 200 кгЛегкий, способный для устойчивого положения на любой поверхности.
Способность отапливать помещения площадью до 400 м²Максимум – до 100 м²
Требует профессиональной установки и настройкиМонтаж производится самостоятельно

Итак, твёрдотопливные котлы своими руками не уступают «мажорам», произведенным на Западе. Из показаний таблицы, выгоднее сделать его самостоятельно еще и потому, что обслуживание и ремонт, которые потребуют заводские установки, нельзя совершать не имея на то знаний и аккредитации. Иначе гарантия на изделие будет потеряна. Сделать пиролизный котёл своими руками сможет каждый мужчина.

Создаем котел

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

  • Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
  • Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, – ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

Дровяные котлы

Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, – это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

Пиролизные котлы

Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

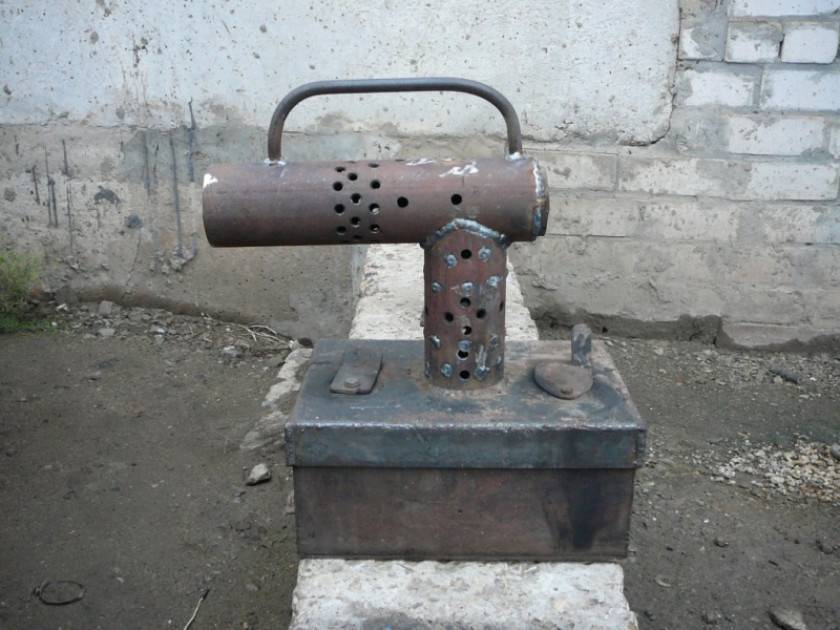

Котлы на отработанном масле

Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

Электрические котлы

Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.

Как сделать своими руками котел твердотопливный длительного горения: чертежи

Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи.

Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей.

Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

  • брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
  • брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
  • березовый уголь – такой же, как для мангала;
  • переработанный мусор со свалок;
  • топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
  • обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения.

В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива.

Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно.

Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения.

Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно.

Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора.

При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать.

Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически.

Назначение котлов


Твердотопливные котлы являются оптимальным вариантом для обогрева помещений с различной площадью. Газовое отопительное оборудование даже при имеющемся доступе к центральной магистрали требует значительных затрат и сил на подведение индивидуальной линии.

Электрические котлы более удобны в использовании. Но для обслуживания крупных объектов требуются модели со значительной мощностью, установка которых предполагает проведение трехфазного электропитания. Это сопровождается дополнительными затратами и необходимостью согласования проекта проводки. Также при аварийном отключении электричества дом останется без источника отопления.

Мнение эксперта

Торсунов Павел Максимович

Твердотопливные котлы зачастую являются лучшим выбором для отопления помещения. А функция длительного горения позволяет создавать системы отопления для домов с большой площадью и обеспечивать объекты теплом от одного источника.

Пиролизный котёл из газового баллона: инструкция

Эта конструкция в народе называется Бубафоня. Такой ник был у изобретателя-умельца из Колымы, который первым выложил идею в сети.

Подвижный поршень разделяет камеру сгорания на два сегмента: внизу горят дрова и сверху догорает пиролизный газ.

В таком котле дрова сгорают практически без остатка

Движение воздуха направлено сверху вниз. Горение происходит намного медленнее, чем в традиционном котле.

Кислород поступает через трубу, служащую стержнем для поршня. Для горения пиролизного газа кислород поступает через отверстия, где труба поршня вставляется в крышку. Соединение не должно быть герметичным. Разделение камер обеспечивает прогорание всего объёма топлива.

Регулировка интенсивности горения осуществляется через трубу, соединённую с поршневым кольцом. Для удобства к трубе приваривается штырь с подвижным металлическим диском, размер которого немного превышает диаметр трубы. Регулируя зазор между трубой и диском, добиваются нужной температуры.

Для изготовления Бубафони необходимы следующие материалы:

  • баллон объёмом не менее 50 л;
  • арматура;
  • полоса металла (стали).

Устройство состоит из частей:

  • корпус;
  • крышка;
  • поршень;
  • дымоход.

Сборочно-сварочные работы

Выполнять сборочно-сварочные работы следует по инструкции:

  1. Срезать закруглённую часть баллона, получив корпус и крышку. Отшлифовать места среза болгаркой. Сбоку вырезать загрузочное отверстие для подачи топлива.
  2. Из арматуры сделать решётку, сквозь которую будут просыпаться сгоревшие дрова.
  3. Сделать поршень: к железному диску приварить лопасти с одной стороны, трубу – с другой.
  4. Выполнить монтаж дымохода. Для лучшей тяги можно использовать постепенное увеличение диаметра трубы в направлении от начала к концу.
  5. Покрыть конструкцию огнеупорной краской.

Процесс горения приводит лопасти в движение. Создаются воздушные вихревые потоки, но диск препятствует увеличению пламени. Результатом становится пиролизный эффект от тления дров на протяжении 8-10 часов. Загрузка топлива производится 1 раз в сутки.

Такой котёл может отопить помещение большого размера. Он работает на разных видах твёрдого топлива:

  • уголь;
  • сланец;
  • дрова;
  • древесные отходы.

Получение большего количества тепловой энергии из древесины делает использование пиролизных котлов всё более привлекательным. Имея навыки в слесарно-сварочных работах, можно сделать отопительный агрегат пиролизного принципа действия своими руками по чертежам и схемам или из старого газового баллона.

Советы по выбору

Перед выбором котла нужно подсчитать нужную мощность, основываясь на площади помещения, наличии изоляции, высоте и толщине стен. От этих параметров также зависит подбор продолжительности прогорания одной закладки.

В большинстве устройств используются следующие виды горючего:

  • брикеты;
  • уголь;
  • пеллеты;
  • торф;
  • древесина;
  • горючий сланец.

С типом топлива также следует определиться заранее, отдавая предпочтение более доступному варианту.

Важен и материал, из которого изготовлен теплообменник. Чугунные изделия имеют секционное строение и отличаются высоким качеством, но слабо защищены от тепловых ударов. Стальные модели выпускаются в виде моноблоков. Они лучше переносят тепловые удары, но сложны в транспортировке и ремонте.

Экономичность эксплуатации агрегата определяется совокупностью затрат на сервисное обслуживание, пригодностью к ремонту и показателем КПД.

Выбирая прибор для обогрева, следует правильно сопоставить его функциональность и размеры помещения, чтобы не переплачивать за излишнюю мощность. Лучше отдавать предпочтение моделям от проверенных производителей, использующим доступное топливо.

Виды по способу сжигания топлива и конструкционным особенностям

Горение — процесс быстрого разложения древесины на газы с последующим окислением углерода до углекислоты. Оптимальное горение всегда выделяет большое количество тепла. Увеличить время и эффективность горения древесины можно различными способами.

Колосниковые

Горение происходит на колосниковых решётках, через которые проходит воздух. Топливо горит во всём объёме, интенсивность пламени регулируется подачей воздуха через зольную дверцу.

В режиме длительного горения такой котёл неэффективен, так как горение замедляется задержкой подачи воздуха.

Бо́льшая часть разложившейся до пиролизных газов древесины не сгорает и оседает на стенках дымохода в виде сажи. Оптимальным вариантом использования такого котла является режим форсированного горения и накопление тепловой энергии в теплоаккумуляторе.

Пиролизные

Пиролизный котёл обеспечивает длительное горения одной закладки дров благодаря послойному разложению дров на пиролизные газы с последующим сгоранием. Горение в такой топке происходит не по всей массе загрузки, в камере газификации горит только нужное количество топлива. Тепло получается при сжигании пиролизных газов и улавливается теплообменником на дымоходе. Использование пиролиза возможно только в довольно узком диапазоне мощности, к этому параметру стоит отнестись очень щепетильно.

Фото 2. Внутреннее устройство и принципы работы твердотопливного котла длительного горения пиролизного типа.

Существенным недостатком пиролизных котлов является их энергозависимость. Для поддержания горения газов и разложения твёрдого топлива воздух нагнетается вентиляторами. Этот недостаток сопровождается несомненным достоинством — благодаря принудительной подаче воздуха есть возможность точно регулировать температуру теплоносителя при устойчивом горении. Оборудование автоматизируется, при бункерной подаче топлива (опилок, пеллет) достигается феноменально долгое время автономной работы.

Большое преимущество пиролизных котлов — их относительная всеядность. При некоторых регулировках и конструктивных особенностях пиролиз происходит на шелухе, соломе, опилках. пеллетах, кусковой древесине, коре.

Верхнего горения

Революционный взгляд на увеличение длительности горения на одной закладке — заставить гореть топливо не во всём объёме снизу вверх, а послойно, сверху вниз.

Фото 3. Внешнее и внутреннее устройство твердотопливного котла с верхним типом горения. Стрелками указаны части прибора.

Устройство простое: камера сгорания заполняется дровами, воздух подаётся через дифференцированную систему воздуховодов. Горение происходит только сверху закладки, при достаточной подаче воздуха топливо сгорает полностью.

Конструктивные особенности котла определяют вид используемого топлива. По возможности, закладка должна быть плотной, чтобы угольки не проваливались вниз и не образовывали новых очагов горения. Оборудование работает на крупных кусках древесины, но их придётся пересыпать опилками, щепой, пеллетами. Главное — равномерное распределение топлива по площади камеры.

Топить углем или торфобрикетами невозможно, т. к. это топливо с высокой зольностью. А также из-за повышенного образования золы нельзя применять влажную древесину.

Шахтного типа

Усовершенствованная конструкция котлов верхнего горения. Воздух подаётся через специальный телескопический воздуховод, на котором установлен «блин» груза.

Топливо сгорает постепенно сверху вниз, прижатое массивным раскалённым металлом. Пламя раздувается подаваемым непосредственно в зону горения воздухом.

Конструкция блестяще реализована в изделиях фирмы «Стропува», многократно скопирована и усовершенствована тысячами конструкторов и народных умельцев.

Конструкция привлекает внимание поразительной гибкостью настроек, простотой, долговечностью, феноменальным КПД и длительностью горения. Котёл работает самостоятельно, без применения вентиляторов и воздуходувов. Загрузка топлива должна быть максимально равномерной

Котёл прекрасно работает на любой сухой древесине: щепа, опилки, солома, кусковые дрова, небольшие поленья, пеллеты. На пеллетах время горения значительно увеличивается, соответственно загрузка котла требуется реже

Загрузка топлива должна быть максимально равномерной. Котёл прекрасно работает на любой сухой древесине: щепа, опилки, солома, кусковые дрова, небольшие поленья, пеллеты. На пеллетах время горения значительно увеличивается, соответственно загрузка котла требуется реже.

Принцип работы пиролизного котла

Химический процесс разложения древесины под высокотемпературным воздействием (от 200 до 800 °С) с ограниченным доступом кислорода называется пиролизом

Действие пиролизного котла основано на принципе сухой перегонки. Нагревание дров при недостатке кислорода приводит к образованию древесных кокса и газа. Полученный газ при смешивании с кислородом возгорается. Одновременно происходит взаимодействие и с углеродом. Продукты сгорания, выходящие из котла, содержат уменьшенное количество вредных веществ. Твёрдая часть древесины, сгорая, выделяет тепловую энергию.

Пиролизный эффект можно получить от сжигания топлива различных видов:

  • дрова (бруски размером не более 450×250 мм );
  • измельчённые ветки;
  • брикеты;
  • опилки;
  • пеллеты (древесные гранулы);
  • торф;
  • кокс;
  • уголь.

Древесина — наиболее эффективный вид топлива, выдающий большое количество пиролизного газа. К дровам можно подмешивать ветки и опилки в размере, не превышающем 25% общего объёма, для сохранения КПД (коэффициента полезного действия) на высоком уровне.

Отличием устройства пиролизных котлов от традиционных выступает наличие двух топочных камер: топливной (газификации) и сгорания.

Конструкции пиролизных котлов отличаются в зависимости от способа подачи воздуха: естественный, использующий тягу дымохода, и принудительный, нагнетающий воздух вентилятором.

В установках с естественной тягой вторичная камера расположена над главной топкой и поток воздуха проходит снизу вверх. При искусственной тяге наоборот: главная топка — под вторичной камерой и направление воздуха — сверху вниз.

Для чего он необходим

Пиролизные котлы становятся всё более популярными из-за роста стоимости других энергоносителей. Отопление помещений обходится всё дороже. Дрова — самый дешёвый вид топлива для традиционных котлов, но их требуется много.

Использование дополнительной энергии от сгорания газа, выделенного при пиролизе древесины, позволяет получить значительно больше тепловой энергии.

По сравнению с котлами, работающими на других видах топлива, устройства пиролизного принципа действия имеют следующие преимущества:

  • снижение расхода воздуха на процесс горения газа;
  • меньшее количество отходов — сажи и пепла;
  • уменьшение в 3 раза выделения вредных веществ и компонентов;
  • увеличение времени работы котла (временной промежуток между загрузками топлива (до 12 часов);
  • возможность регулировки производительности котла в пределах 30–100%;
  • облегчение процесса управления сгоранием пиролизного газа.

Устройство моделей с одним и двумя контурами

Чтобы разобраться в принципе работы котла длительного горения необходимо рассмотреть его устройство. Эти сведения также помогут понять правила эксплуатации агрегата, для выбора наиболее выгодного режима работы.

Одноконтурные

Такие устройства относят к наиболее выгодным вариантам из-за приемлемой стоимости оборудования. Одноконтурный твердотопливный котел с водяным контуром для дома способен обеспечить несколько режимов отопления даже при полном отсутствии водопровода. Общая конструкция состоит из нескольких последовательно расположенных составляющих.

Топка

Другими словами это печь, в которой производят сжигание топлива, по совместительству она служит теплообменником.

Конструкция топки составлена из следующих элементов:

  • люк (дверца) через который загружают топливо;
  • зона выхода продуктов сжигания;
  • колосники;
  • отделение для сбора просевшей золы;
  • отверстие для подачи воздуха.

В результате сгорания топлива нагреваются стенки камеры сгорания, а тепловая энергия аккумулируется в опоясывающей рубашке, наброшенной на все стороны топки.

Водяная рубашка

Устройство котла длительного горения предполагает двойные стенки в его корпусе, а образующуюся полость заполняют теплоносителем. Эта модель построения получила определение двойной рубашки. Расчет основан на физических процессах, происходящих в теплоносителе в процессе нагревания.

Тепловые потоки обеспечивают подъем разогретой жидкости в верхнее отделение резервуара, откуда она поступает в систему трубопровода. Схема отопительного контура устроена по замкнутому принципу. Теплоноситель продвигается по кругу, отдавая тепловую энергию через радиаторы, и возвращается к нижнему патрубку водяной рубашки.

Для ускорения процесса обмена некоторые котлы на твердом топливе комплектуются циркуляционными насосами, позволяющими устроить более гибкое расположение отопительного контура.

Однако большая часть устройств рассчитана на применение в условиях отсутствия электросетей, поэтому использует инерционный принцип. Такое устройство намного эффективнее обычного камина, который использовался в подобных случаях.

Система думоудаления

Сжигание топлива сопровождается обильным выделением дыма, который нуждается в отводе. Для этой цели применяются трубы с теплоизоляцией, которые на выходе из котла попадают через стену на улицу.

Контроль температуры

Для продуктивного сжигания топлива необходимо иметь управляемую подачу воздуха в топку. Причем чем интенсивнее подача, тем выше скорость сгорания. В конструкции котлов длительного горения регулировка подачи воздуха производится при посредстве механических заслонок или шиберов.

Принцип работы регулятора основан на физических свойствах металла. При увеличении температуры нагревания стенки встроенного регулятора имеют способность расширяться, что способствует опусканию заслонки, в результате чего сечение впускного отверстия уменьшается.

Таким образом, ограничивается подача воздуха в топку и затихает процесс сжигания. Если температура, в камере сжигания, опускается ниже установленной отметки, то заслонка поднимается, увеличивая приток воздуха. Импровизированный датчик (шиберная регулировка) работает в автономном режиме, не используя дополнительных источников питания.

Двухконтурные твердотопливные котлы

Двухконтурный твердотопливный отопительный котел длительного горения способен обеспечить, помимо отопления помещения, снабжение горячей водой. Для работы контура горячего водоснабжения необходимо иметь водопровод.

Отличительной чертой указанных агрегатов является простота установки, не требующая специальных навыков. Из-за широкого спектра использования различных видов топлива они составляют основную конкуренцию для газовых котлов и печного отопления.

Два независимых контура устройства способны выполнять поставленные задачи при помощи встроенных датчиков, которые регулируют интенсивность передачи тепла для своих теплообменников. Двухконтурные котлы нередко комплектуются дополнительной емкостью выполняющей функции бойлера.

Здесь подогретая вода собирается и сохраняется в установленном температурном режиме. Контур отопления предусматривает замкнутую систему, в которой вода непрерывно движется по кругу.

Лучшие пиролизные котлы

ТРАЯН Т15 15 кВт

ТРАЯН Т15 15 кВт

Модель пиролизного котла от российского производителя на твердотопливном виде питания. Изготовлен из высококачественной стали, материал не нагревается, очищается легче, чем модели из чугуна.

После продолжительного использования краска может облупиться.

Параметры:

  • тип котла — твердотопливный;
  • вид — пиролизный;
  • тепловая мощность — 15 кВт;
  • отапливаемая площадь — 160 м2;
  • установка — напольная;
  • энергонезависимость — да;
  • управление — механическое;
  • КПД — 85%;
  • топливо — дрова, уголь;
  • вес котла — 230 кг;
  • давление — 95%;
  • цена — 44370 рублей.

Достоинства:

  • низкий уровень шума;
  • равномерный прогрев помещения;
  • быстро нагревается;
  • надежная сборка;
  • качественные материал;
  • хорошая покраска.

Недостатки:

  • высокая стоимость;
  • тяжелый вес.

Буржуй-К МОДЕРН-12 12 кВт

Буржуй-К МОДЕРН-12 12 кВт

Твердотопливный котел насыщенного яркого цвет, изготовлен из качественной стали. Мощности в 12 кВт хватает для обогрева помещения 120 м2.

Работает на дровах, угле, торфяных брикетах.

Подходит для дачного дома или мастерской.

Параметры:

  • тип — котел;
  • топливо — дрова, уголь, древесные брикеты, торф;
  • количество контуров — одноконтурный;
  • мощность — 12 кВт;
  • отапливаемая площадь — 120 м2;
  • камера сгорания — открытая;
  • КПД — 92 %;
  • управление — механическое;
  • установка — напольная;
  • термометр, манометр — да;
  • вес котла — 220 кг;
  • габариты — 400*1070*780 мм;
  • стоимость — 59900 рублей.

Достоинства:

  • возможность использовать разнообразное топливо;
  • высокий КПД;
  • наличие термометра;
  • стильный дизайн;
  • достойно прогревает помещение;

Недостатки:

  • завышенная цена;
  • тяжелый вес;
  • неудобный зольник.

Буржуй-К МОДЕРН-24 24 кВт

Буржуй-К МОДЕРН-24 24 кВт

Котел от российских производителей на твердом топливе и мощностью 24 кВт, которой достаточно для отопления частного загородного дома площадью в 250 м2.

Устройство устанавливается напольно, работает на твердом топливе.

Характеристики:

  • тип — твердотопливный котел;
  • количество контуров — одноконтурный;
  • тепловая мощность — 24 кВт№
  • обогрев площади — 250 м2;
  • установка — напольная;
  • энергонезависимый — да;
  • управление — механика;
  • топливо — уголь, дрова, пеллеты, древесные брикеты, торф;
  • максимальное давление — 4.5 бар;
  • термометр — есть;
  • манометр — есть;
  • габариты — 500*1180*800 мм;
  • вес котла — 310 кг;
  • стоимость — 76050 рублей.

Достоинства:

  • высокая мощность;
  • удобное управление;
  • зольник легко очищается;
  • качественные материалы;
  • надежная сборка.

Недостатки:

  • высокая цена;
  • тяжелый вес;
  • громоздкий.

ТРАЯН Т20 20 кВт

ТРАЯН Т20 20 кВт

Твердотопливный котел мощностью в 20 кВт для отапливания частных домов, мастерских и других помещений. Топится при помощи угля и дрова.

Установка производится напольно, на специальные ножки.

Толстая сталь обеспечивает долговечность устройства.

Характеристики:

  • тип устройства — твердотопливный котел;
  • контуры — один;
  • максимальная мощность — 20 кВт;
  • площадь — 220 кв.м.;
  • установка — напольная;
  • энергонезависимость — да;
  • управление — механика;
  • камера сгорания — открытая;
  • топливо — дрова, уголь;
  • функции — термометр, манометр;
  • габариты — 460*980*760 мм;
  • вес котла — 260 кг;
  • цена — 51990 рублей.

Достоинства:

  • быстрый нагрев;
  • длительное горение топлива;
  • производитель оперативно отвечает на вопрос клиентов;
  • простота использования;
  • долговечные материалы.

Недостатки:

  • высокая цена;
  • тяжелый вес;
  • громоздкий;
  • маленькая топка.

Виды котлов

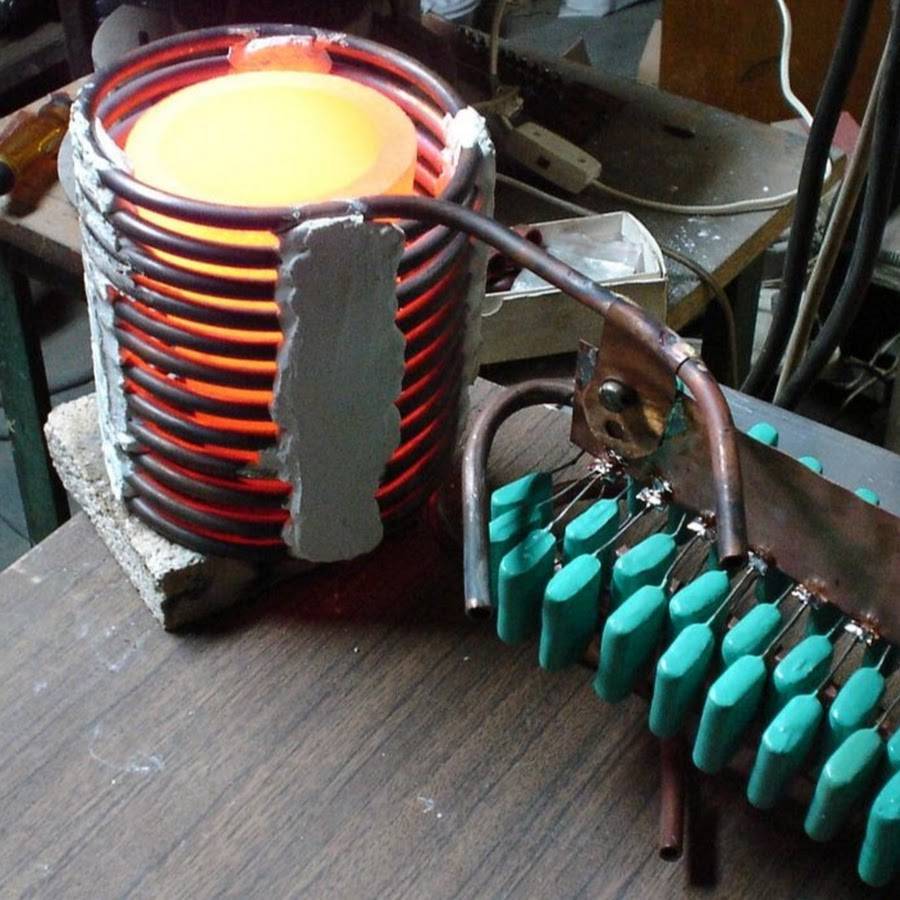

Производители выпускают 2 типа отопительных «индукционников». Первые получили маркировку SAV. Индуктор этих аппаратов представляет первичную обмотку. Он воспринимает ток частотой 50 Гц. Система короткозамкнутых труб, наполненная теплоносителем, представляет вторичную обмотку, совмещенную с теплообменником. Последний нагревается при воздействии вихревых токов. Ввиду ограниченности частот, отопители этого типа не делают мощнее 50 кВт. Подключают их в одно- и трехфазную сеть.

Второй тип электрокотлов — ВИН. Их теплообменник изготовлен из ферромагнитного сплава, способного отменно перемагничиваться, вызывая сильное нагревание. Кроме того, ток, поступающий в обмотку, является высокочастотным. Этим достигается большая эффективность и экономичность отопителя. Котлы этого типа изготавливают мощностью до 500 кВт.

Правильная установка твердотопливных котлов длительного горения

Существуют стандарты установки твердотопливных котлов. Некоторые положения требуют строго соблюдения.

  • Место для установки агрегата должно отличаться свободным ходом, площадью не менее 7 кв метров. Если отдельного помещения не предусмотрено, то для котла отводят отдельную площадку с достаточным удалением от стен дома, которые должны быть внешними, несмежными с внутренними.
  • Пол устилают негорючими материалами – металлом, асбестовыми плитами, кирпичом. Идеальным постаментом послужит продолжение фундамента. Но такое, возможно, только в начале строительства дома.
  • Кроме естественной вентиляции, обязательно должна присутствовать приточная. Дымоходы конструируются специалистами со строгим соблюдением сечений каналов. Проблемой вентиляции занимаются до покупки твердотопливного агрегата. Пиролизные требуют особого контроля, учитывая наличие дутьевого вентилятора.
  • Место установки котла не должно содержать или использоваться для хранения топлива, ГСМ и других материалов, способных воспламениться.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
