Печи для дачи на дровах своими руками какой вид выбрать и как сложить

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

*Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

*Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

очень высокая скорость монтажа – от дня до нескольких минут;
не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Готовим фундамент под печь из кирпича своими руками

Фундамент для печки — обязателен. Высота зависит от пространства под полом. Заливается только на подготовленное основание. Если это земля — насыпается чистый песок. Укрепляют основание арматурой, обломками камней, ставят опалубку.

Заливается цементным раствором с песком пропорция — 1:3

Через 2 дня сушки можно класть печь. Лучше выдержать в течение 1 месяца.

От фундамента может подниматься влага и постепенно разрушать печь. Так что гидроизоляция — обязательна. Это обычный кусок рубероида или плотная плёнка.

Если дом новый и печь собирается по ходу строительства остальных комнат, то не стоит торопиться. Иногда приходится резать перекрытия, потому что то труба не проходит, то потолок слишком низкий.

Особенности отопительных печей

Вариантов печей для дачи очень много, они могут обладать разным функционалом и строиться для определенного назначения, например, с целью приготовления блюд или уличный вариант — барбекю. Если дачная печь требуется для обогрева помещения, то сооружать нужно, в первую очередь, отопительный вариант конструкции, в котором при желании можно предусмотреть и дополнительные возможности.

Конструктивно кирпичная отопительная печь, как правило, имеет:

топочный отсек;
зольный отсек;
дымоход.

Теплоотдача у разных печей отличается, это зависит от: порядка кладки, толщины стенок и материала, который используется для строительства. Самый распространенный вариант для дачного домика — это небольшая печь голландка с кладкой в один кирпич, благодаря чему её стенки довольно быстро прогреваются до 600C.

Советы специалистов по кладке печи из кирпича

Каждый мастер обладает индивидуальными навыками и предпочтениями в кладке печи, удобными для него методиками. Несмотря на это, некоторые особенности ведения работ одинаковы для всех. В первую очередь, это касается выбора материала – кирпич следует тщательно осмотреть, проверить качество обжига, цельность, отсутствие трещин.

В процессе установки плиты следует оставить небольшой зазор с кирпичной стеной для компенсации температурного расширения металла. Ну а главное – кладка должна выполняться в строгом соответствии со схемой печи, без какой-либо «отсебятины». С каждого кирпича нужно тщательно удалить пыль и крошку, а если нанести раствор на него сразу не получилось, повторному нанесению должна предшествовать его очистка.

Залог обустройства функциональной, эффективной и красивой печи своими руками одинаков во все времена – это трудолюбие, терпение и неуклонное следование советам профессионалов.

Технические нюансы

Печь не должна стоять близко к стенам, предметам и т. д. Пусть вокруг неё останется достаточно пространства.
Печь сильно нагревается – не держите рядом с ней легковоспламеняющиеся материалы, топливо, всё, что может загореться, рассохнуться или расплавиться.
Делая дымоход, продумайте, как в будущем её чистить. Лучший вариант – сделать его разборным.
Если дымоходная труба будет сборная, элементы монтируйте так, чтобы стыки располагались в обратном направлении по отношению к движущимся газам.

Вычищая золу, каждый раз часть её оставляйте. Если горение будет проходить на зольной подушке, дно печи дольше не прогорит.

Основные материалы и комплектующие для кладки кирпичной печи

Для возведения печи недостаточно будет наличия кирпича и песчано-цементного раствора, потребуется подготовить еще другие строительные материалы. Количество используемых элементов напрямую зависит от размера и модели конструкции.

Потребуется приобрести чугунные комплектующие:

Поддувало.
Решетка на колосник.
Дверца на топку.
Варочная поверхность.
Дверца на очистные каналы.
Кольца для варочной поверхности.
Задвижка на дымоход.

Также можно приготовить следующие элементы исходя из конструктивных особенностей либо по собственному желанию:

Духовка.
Бак для нагрева воды.
Кровельное железо (им перекрывают варочную камеру).
Лист из стали (накрывают пол рядом с топкой).
Отожженная проволока из стали.
Полосы из металла.
Уголки из металла 5*5 см.

Согласно схеме укладки подбирают строительный материал:

Кирпич красный.
Кирпич шамотный.
Песок и глина.
Строительные материалы для обустройства фундамента.
Лист асбеста, шнур.

После того, как все было подготовлено, можно приступать к подготовительным работам и возведению кирпичной печи.

Как самому сделать печь для отопления дома дровами и углем?

Что делать, если покупать заводскую модель слишком дорого? Ниже приведена пошаговая инструкция по изготовлению печи для дров и угля своими руками.

Рис. №3 Принципиальная схема самодельного котла

Принципиальную схему такого котла можно видеть на рис. №3. Для изготовления используют жаропрочную сталь с повышенным содержанием легирующих элементов. Иногда применяют газовые баллоны из стали марки Ст3 с повышенным содержанием углерода.

Топить углем кирпичную печь тоже можно. Но возникают сложности с постоянной чисткой. От угля образуется очень много сажи.

А топку нужно выполнять из шамотного кирпича. Сам процесс кладки также довольно трудоемкий и недешевый. Однако есть простой вариант, который вполне подойдет для небольшого дачного домика (до 36 м2).

Фото:

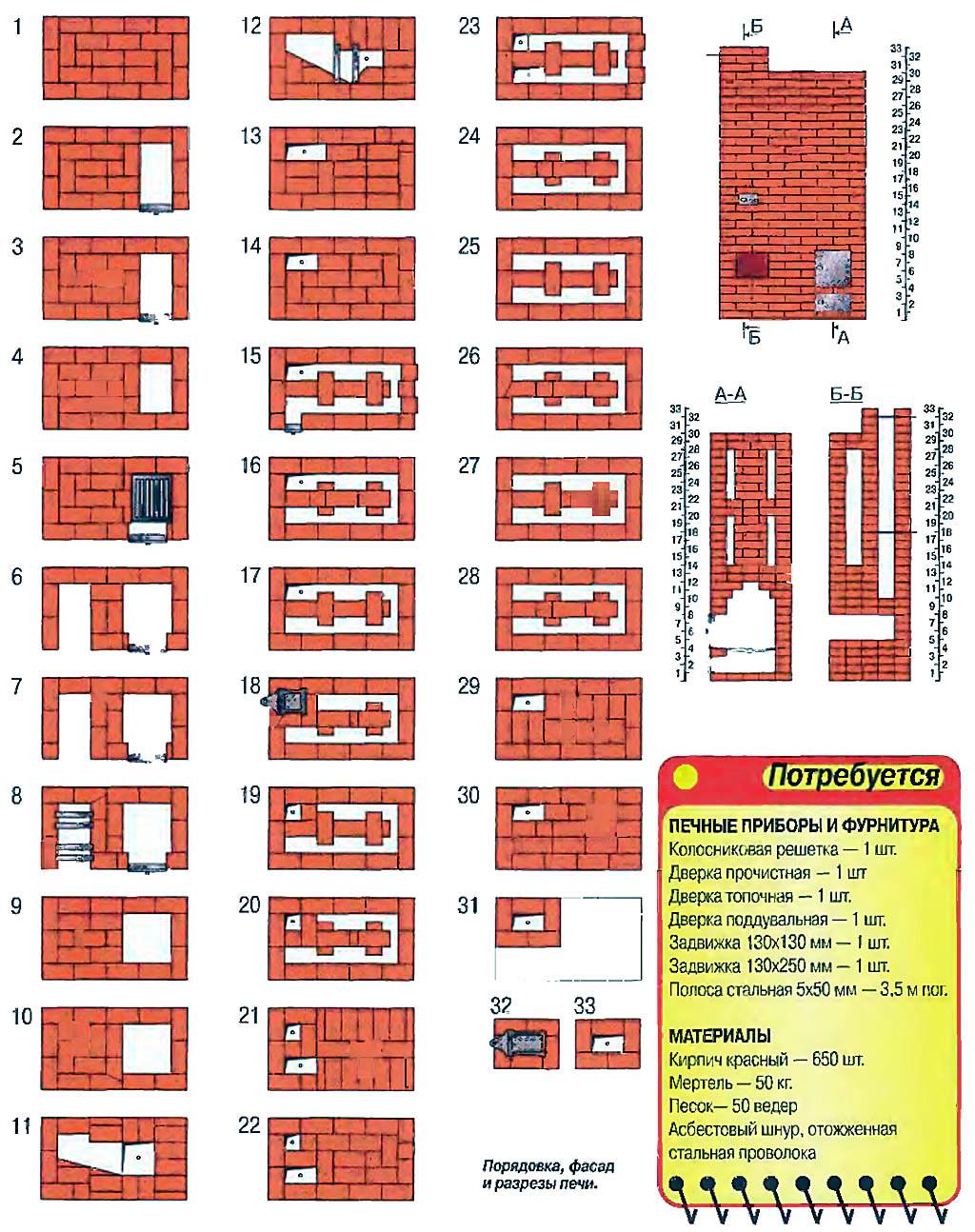

Рис. №4 Подробная порядовка кирпичной печи на угле и дровах

Инструкция по кладке

На будущее можете скачать порядовку здесь.

Пошаговая схема изготовления кирпичной печи на дровах и угле:

Для устройства печи потребуется бетонный фундамент с армированием. Размеры фундамента должны на 100 мм превышать габариты печи. А высота составляет 500 – 700 мм. Верх фундамента находится на отметке -0,150.
Выкладывают основание – первые 2 ряда (см. рис. №4) со стандартной перевязкой вертикальных швов. Кладку ведут на цементно-песчаном растворе. Далее в качестве минерального вяжущего используют шамотную глину.
Первый ряд – это дно зольника. Выполняют кладку четко по схеме.
При кладке 2 и 3 рядов нужно не забыть выставить и закрепить с помощью проволоки дверку поддувала.
Четвертым рядом перекрывают зольник и отверстие для поддувала.
Колосниковая решетка укладывается в 5 ряду.
Дверка топки устанавливается при кладке 6-8 рядов.
Выполняют кладку согласно схемы. 6 – 9 ряды образуют топку.
8 ряд – это свод топки. Он выполняется из ¾ кирпича. А 9-14 ряды его перекрывают.
По схеме выкладывают дымовые каналы.
Задвижки располагают в 26 и 29 рядах.
Завершают перекрытие печи.
Далее выкладывают дымоход.
Сушка печи.

Изготовить такую печь своими руками сможет даже новичок. Достаточно владеть элементарными навыками каменщика. Сложный инструмент также не требуется. Жаростойкие растворные смеси для кладки печей легко приобрести в любом строительном супермаркете.

Изготовление самодельных «буржуек» горизонтального типа

Самодельная печь буржуйка, как правило, изготавливается на базе отработанного баллона для газа. Печь-буржуйка из газового баллона – это оптимальный вариант отопительного мини-устройства для садовых домиков и небольших бытовых помещений. Существует два варианта самодельной конструкции в зависимости от расположения баллона:

вертикальная;
горизонтальная.

Красная печь-буржуйка

Печь-буржуйка на кухне При любом способе изготовления «буржуек» длительного горения необходимо позаботиться о своей безопасности и предпринять все противопожарные меры. Для этого мало удалить остатки газа из баллона, необходимо дополнительно изнутри промыть емкость чистой водой. Такие манипуляции обеспечат безопасность использования отработанной тары и полностью очистят баллон изнутри. Рассматривая горизонтальное расположение печки, стоит учитывать, чем будет протапливаться устройство в дальнейшем. Если для жилья необходима печь буржуйка на дровах, то расположив баллон горизонтально, мы получим идеальное устройство для отопления, ничем не уступающее мощным заводским котлам.

Печь-буржуйка в интерьере квартиры

Печь-буржуйка в интерьере лофт

Печь буржуйка в стиле лофт

Помимо этого дровяные печи-буржуйки горизонтального типа могут использоваться не только для отопления комнат, но и для приготовления, разогрева пищи. После очищения и промывки баллона можно приступать к непосредственной работе по созданию печи. Способов производства самодельной «буржуйки» достаточно много, но рекомендуется придерживаться следующего алгоритма действий:

Срезка верха тары болгаркой или иным подходящим инструментом.
Фиксация (приваривание) арматурных кусков во внутреннем баллоном пространстве.
Разметка топочного отсека, прорезка на дне баллона прямоугольного отверстия, выполняющего в дальнейшем функцию входа.
Сверление в дне печной заготовки нескольких отверстий с целью удаления излишних скоплений золы.
Определить нужную высоту конструкции. С учетом этого отмерить подходящие по длине ножки «буржуйки» и приварить их к днищу.
Верх заготовки снабдить дымоходной трубой. Элемент приваривается к заранее прорезанному отверстию.

В том случае когда изготавливается буржуйка с варочной поверхностью, то наверху баллона дополнительно приваривается металлическая рамка, максимально подходящая по размеру. Подобная печь-буржуйка с конфоркой отлично справится с поставленными задачами по обогреву воздуха и приготовлению пищи не только на даче, но и в иных строениях без центрального отопления, например, в складах, гаражах и рабочих подсобках.

Печь буржуйка в минималистском стиле

Мобильная печь буржуйка

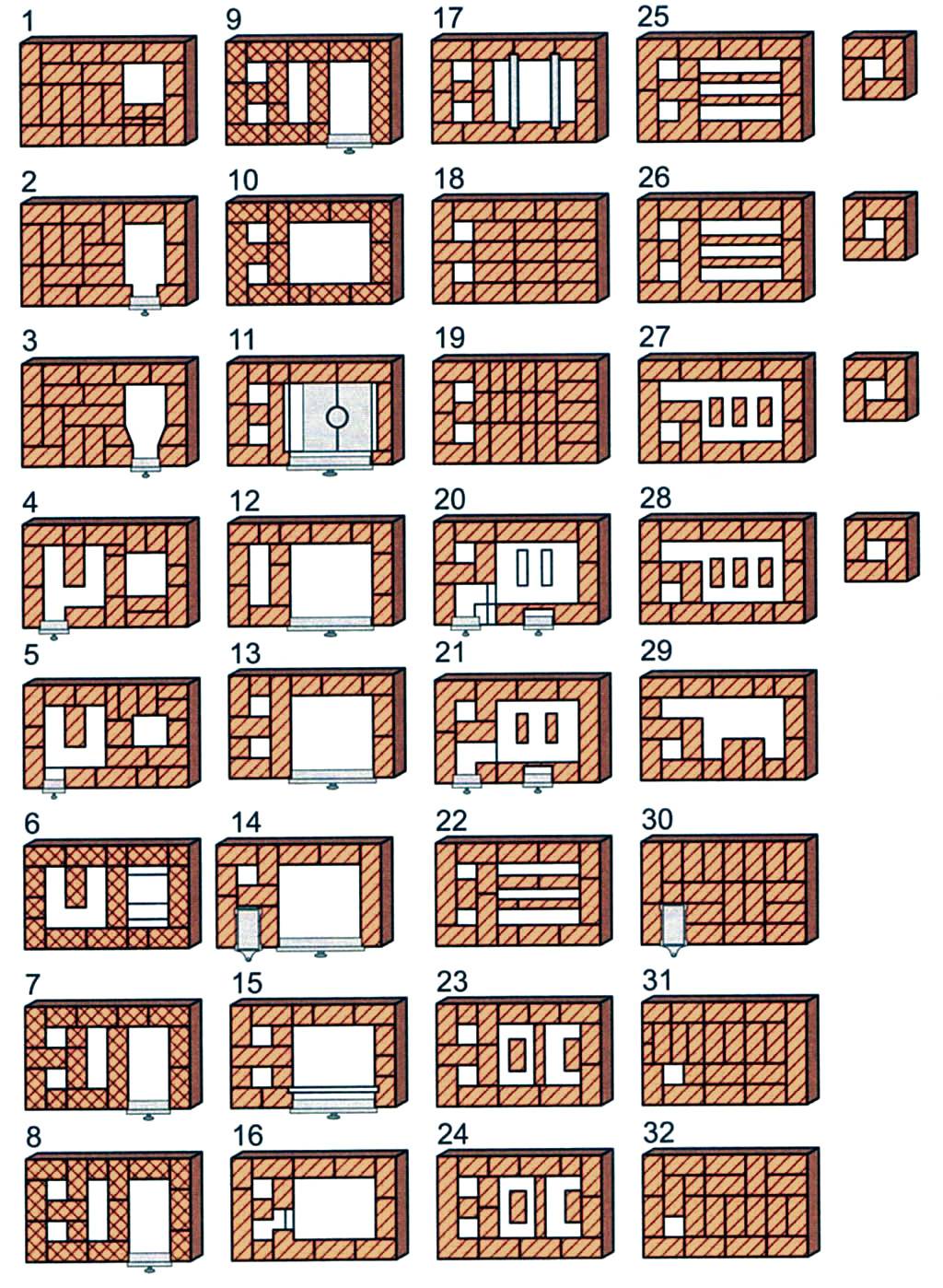

Ход кладки рядов

Сооружение печи начинается с монтажа направляющих стоек. К ним крепится опалубка – деревянный ящик без дна. Она нужна для того, чтобы кладка получалась ровной. Опалубка рассчитана на несколько рядов: когда их завершают, ее поднимают наверх. Также с ее помощью создаются своды и арки, правда, для этого используется опалубка полукруглой формы, а не в виде ящика. Когда кладка будет выше груди, придется работать на помостах.

Когда все готово, необходимо выбрать способ порядовки для кладки отопительных печей и технологию строительства. Популярны два варианта установки блоков — тычковый и ложковый. Свое название они получили в зависимости от того, какая часть кирпича смотрит наружу. Есть еще один способ — постельный, когда кирпичи устанавливаются на ложок либо тычок, но он ненадежен. Чтобы избежать проблем, рекомендуется следить за толщиной шва: он должен быть не меньше 5 мм.

Этапы укладки

Рассмотрим подробнее этапы кладки печи в доме на примере шведки. Первый слой кирпича самый важный, его укладывают строго с соблюдением уровня. В месте, где располагается камера зольника, кирпич не кладут. Между камерой и лицевой стороной печи будет располагаться поддувало, блоки за ним стесывают под углом, чтобы облегчить выгребание золы. Перед поддувалом кладут трехчетвертовый кирпич.

Второй и третий ряды кладут после того, как закрепят поддувало. В остальном они аналогичны первому

Важно, чтобы высота третьего ряда совпадала с высотой дверцы поддувала. В четвертом ряду устанавливается дверца для чистки ходов своими руками, непосредственно за ней выкладываются и сами ходы

Ряд кирпичей сверху перекрывает дверцу поддувала.

С каждым последующим рядом отверстие зольника сужают. На пятый ряд кирпичей устанавливают колосниковую решетку. Поверх шестого ряда над поддувалом монтируют дверцу топочной камеры. Необходимо, чтобы ее высота совпадала с высотой девятого ряда.

Первые десять рядов изготавливаются из огнеупорного кирпича, следующая надстройка делается из обычного строительного материала. Поверх кирпичей десятого ряда кладут варочную поверхность. В следующих рядах ходы для движения нагретого воздуха плавно переходят в отвод для дыма. Более подробная схема порядовки печи определяется конфигурацией и назначением конструкции.

Особенности конструкции печи из кирпича для дачи

В зависимости от конструктивных особенностей печь может выполнять определенные функции:

приготовление еды;
сушка белья;
нагрев лежанки;
возможность смотреть на открытое пламя.

Особого внимания заслуживает размер конструкции. Большая печь с толстыми стенами сможет обогреть помещение до 50 кв. м, при этом потребуется не менее 2 часов, что не совсем удобно, если дача используется по выходным.

Маленькие конструкции не подходят для больших помещений, их тепла хватит на площадь до 20 кв. м, но при этом разогреться она сможет за 25-30 минут.

У кирпичных печей имеется недостаток – они не могут обогревать смежные помещения. Именно по той причине, если в дома находится несколько комнат, то печь устанавливают в каждой. Колпаковые печи, чертежи которых представлены ниже, известны уже достаточно давно и пользуются особой популярностью у собственников частных домов.

Внимание! Чертежи колпаковой печи при необходимости можно найти в сети Интернет

Сборка печи буржуйки (пошаговая инструкция)

Классический корпус буржуйки имеет вид прямоугольника. Такая форма наиболее оптимальна, и удобна для самостоятельной сборки.

Пять частей являются основными (дно, крыша, задняя и две боковых стенки). В переднюю стенку будет врезаться дверь топки и, если предусмотрена данная деталь, дверца зольника.

Подробная инструкция по сборке печи:

В первую очередь, работают с дном и боковыми стенками.
Для этого поочередно приваривают стенки к основанию. Стенки должны располагаться в строго вертикальной плоскости, что регулярно проверяется с помощью уровня.
Чтобы не нарушать качество сборки, следует предварительно сделать 2-3 сварочные точки. Лишь после проверки ровности расположения стенок можно окончательно фиксировать детали.
Следующим этапом приваривается задняя стенка корпуса.
Пространство внутреннего короба делят на три отсека, каждый из которых будет выполнять определенную функцию.
Топку печи и отсек для зольника делят с помощью колосниковой решетки. Для изготовления подобной решетки используется обыкновенная решетка, по боковым контурам которой привариваются металлические уголки. Уголки должны располагаться на высоте 15 см. Чтобы решетка прочно фиксировалась внутри короба, на концах дополнительно приваривают полоски из стали, ширина которых достигает 3 см.
Наиболее оптимальным расстоянием между смежными пластинами решетки должно составлять 4-5 см.
Готовую решетку просто устанавливают в металлический корпус. Не следует окончательно приваривать стальные полоски к внутренним углам короба, поскольку решетку иногда необходимо снимать для чистки.
Следующим этапом по верхнему контуру короба приваривают два прута, на которых устанавливается отражатель. Данную деталь можно сделать съемной, что обусловлено особенностями использования печи.
Перед отражателем делают отверстие, предназначенное для отвода дыма из топки. К краям отверстия приваривают трубу с толстыми стенками.

В последнюю очередь монтируется крышка и передняя стенка. На передней панели корпуса предварительно вырезают отверстия под крышки топки и зольника, а затем приваривают поворотную фурнитуру и сами дверцы. Размер дверец не имеет особого значения, главное, чтобы разъём был удобен для закладки дров и других видов топлива.

Отбор печного материала

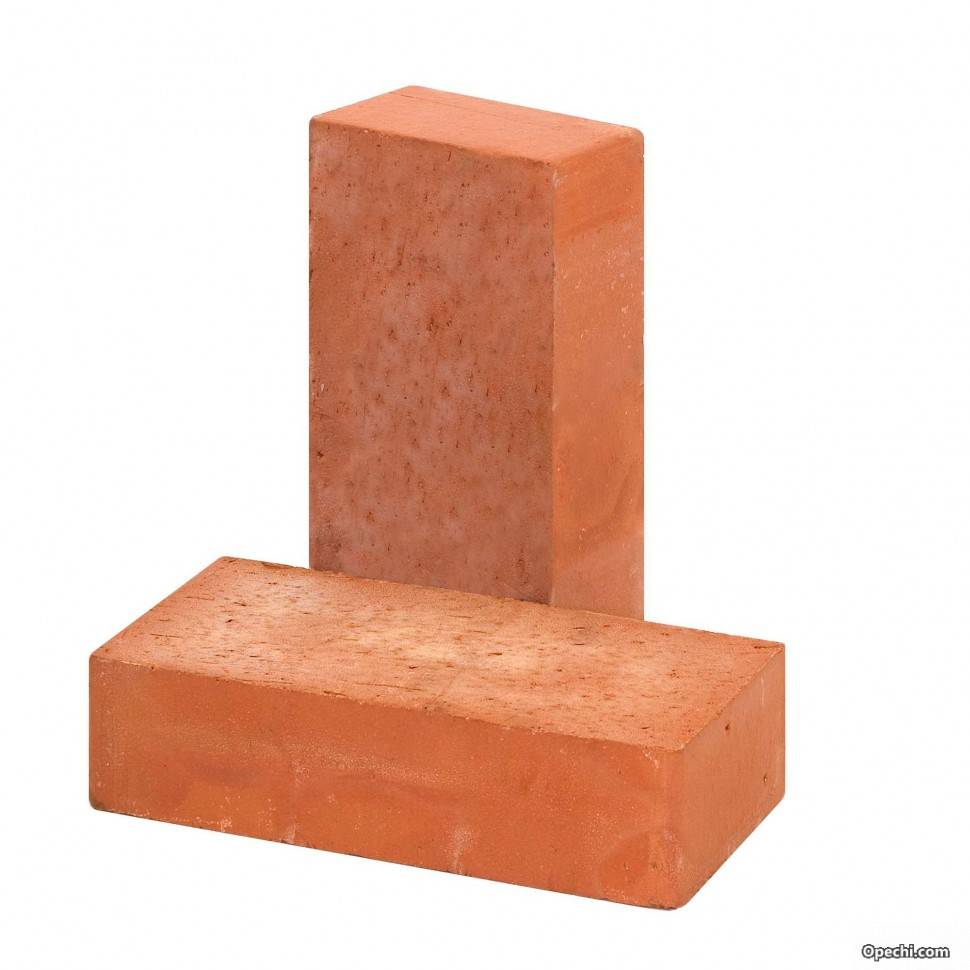

Выбираем кирпич

Кирпич марки М250

Такое сырье дороже обычного, но, как уверяют специалисты, гораздо лучше справляется с многочисленными циклами нагрева-охлаждения. К тому же для отделки печи может понадобиться дополнительная формовка кирпичей болгаркой или шлифовальной машиной. Изделия марок М100-200 крошатся при обработке, так как содержат слишком много глины. Ими можно выложить какие-либо декоративные элементы после того, как сделана печка.

Создаем раствор

Для того, чтобы сложить печку своими руками, понадобится термоустойчивый раствор с большим запасом прочности. Смесь для кладки печи можно сделать самому или купить в строительном универмаге. Вам понадобится нормальная глина, чистый песок и отстоянная вода. Перед тем, как сложить печь рассчитайте примерное количество раствора – на сто кирпичей уходит 3 ведра смеси.

Подготовка проста: замочите 1 объем глины в воде, превышающей количество в три раза. Оставьте водяной раствор на 3-4 часа. По истечению времени всыпьте просеянный песок до консистенции густой сметаны. Производить замешивание необходимо в чистой емкости с помощью лопаты или дрели-миксера. Не применяйте цементный раствор для постройки печи своими руками – он начнет трескаться уже через несколько недель эксплуатации от постоянного перепада температур.

https://youtube.com/watch?v=E1n70c8a-bQ

Разновидности печей-каминов

Отопительная печь-камин — это готовое устройство, которое нужно только установить в предпочтительном месте. Она может быть изготовлена из чугуна или стали:

На чугунных отливках могут быть сформированы декоративные узоры, которые придают печке стильный вид, соответствующий традиционным интерьерам. Чугунные буржуйки обычно имеют немного лучшие тепловые качества, чем стальные. Не только из-за того, что их стены по определению толще, но и потому, что чугун обладает большей теплоемкостью, чем сталь.
Стальные печи-камины простого блока часто выбираются для современных интерьеров. Металлический корпус также может быть отделан керамикой или эмалью. Такая красочная конструкция, безусловно, будет впечатляющим украшением гостиной. Печки с более скромной формой в гостиной могут быть декорированы интересной отделкой фасада, используя цвет или невоспламеняющуюся отделку.

Где разместить конструкцию

Многие чертежи печей рассматривают только пристенные варианты ввиду того, что проведение печной трубы проще соорудить внутри уже готовой стены. Однако существует масса вариантов, где проекты печей конструируются прямо посреди дома. Этот способ подходит только в том случае, когда требуется сложить печь в большом помещении – на малой территории она будет не только мешать, но и портить вид, также не исключено, что проходящие мимо люди будут постоянно обжигаться.

Пристенная кладка печей хороша по-своему – при таком планировании ощущается значительная экономия пространства, упрощается монтаж, снижаются расходы на отделку печи, но даже маленький сквозняк будет способствовать тому, что температура на уровне ног будет низкой. Эту проблему можно решить посредством устройства теплых полов или водяного контура.

Схема печки должна предусматривать не только саму конструкцию, но и отделы для хранения дров, угля и иного топлива. При чистке и частом розжиге возможно попадание в окружающую среду сажи и копоти, вследствие чего не рекомендуется размещать оборудование в непосредственной близи спален и гостиных. Стандартным местом, где можно сложить печь своими руками, является кухня. В этой части дома редко вешают ковры или ставят дорогую мебель, полы, как правило, покрыты линолеумом, а стены моющимися материалами.

Плиты должны быть керамическими или каменными, в противном случае возможно возгорание, ведь даже наружная часть печной конструкции имеет высокую температуру при работе.

Примеры конструкций

На рис.ниже дана порядовка простой грубки для сезонной дачи или временно обитаемого дома. Особенность – минимальное использование шамотного кирпича (выделен фактурным заполнением), без чего в грубе, вообще говоря, обойтись трудно, и ниша над варочной поверхностью. В холодное время она ускоряет готовку, а, если снаружи уже достаточно тепло, не позволяет печке перегревать комнату за время приготовления пищи.

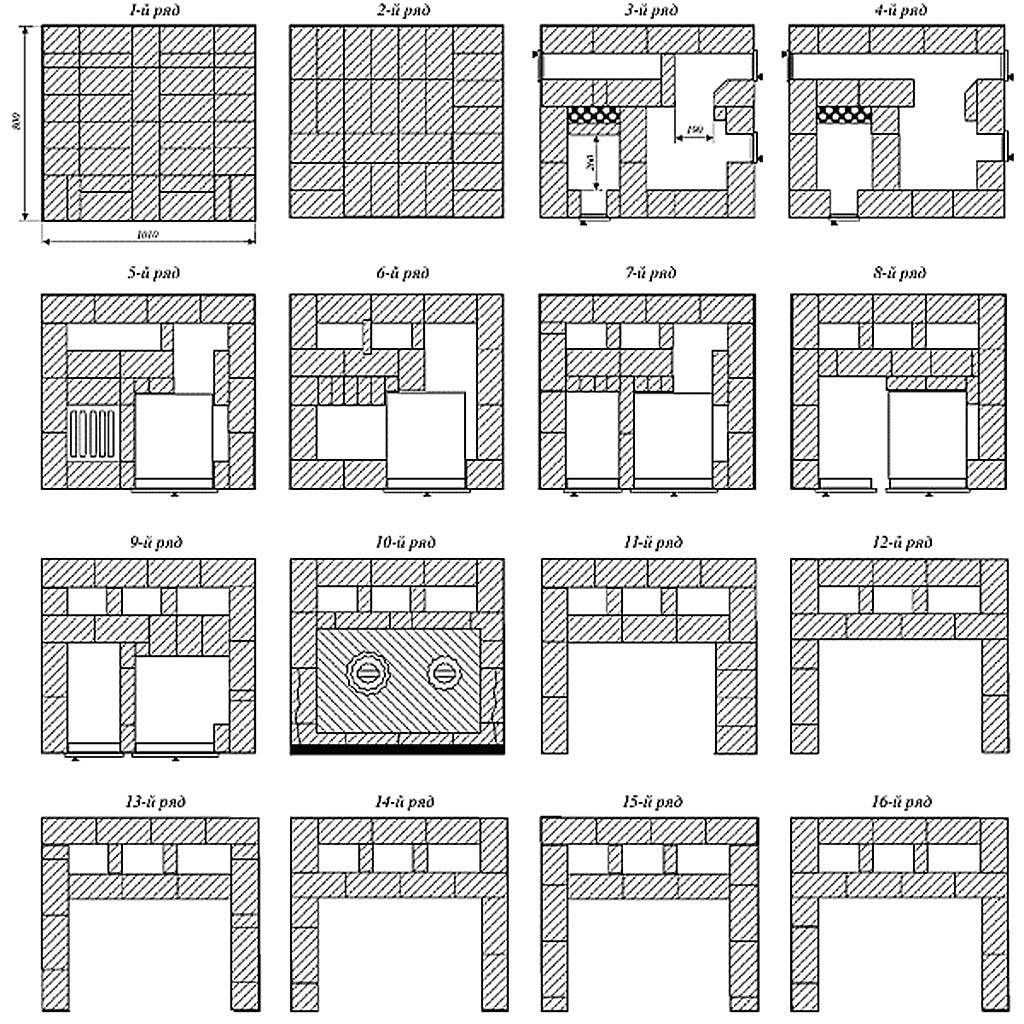

Порядовка простой дачной печи-грубы

На след. рис. – порядовка одноконфорочной грубы тоже компактной и легкой, но посложнее, с комбинированной системой каналов. Это вариант более для охотничьего домика или дачи, на которой зимой проводят выходные.

Порядовка отопительно-варочной печи-грубы для регулярного пользования

Далее на рис. – порядовка домовой отопительно-варочной грубы с переключением на зимний и летний ход (двухходовой). Печка эта довольно сложна, но достаточно экономична и на зимнем, и на летнем ходу. Вариант для постоянно обитаемой дачи или однокомнатного дома.

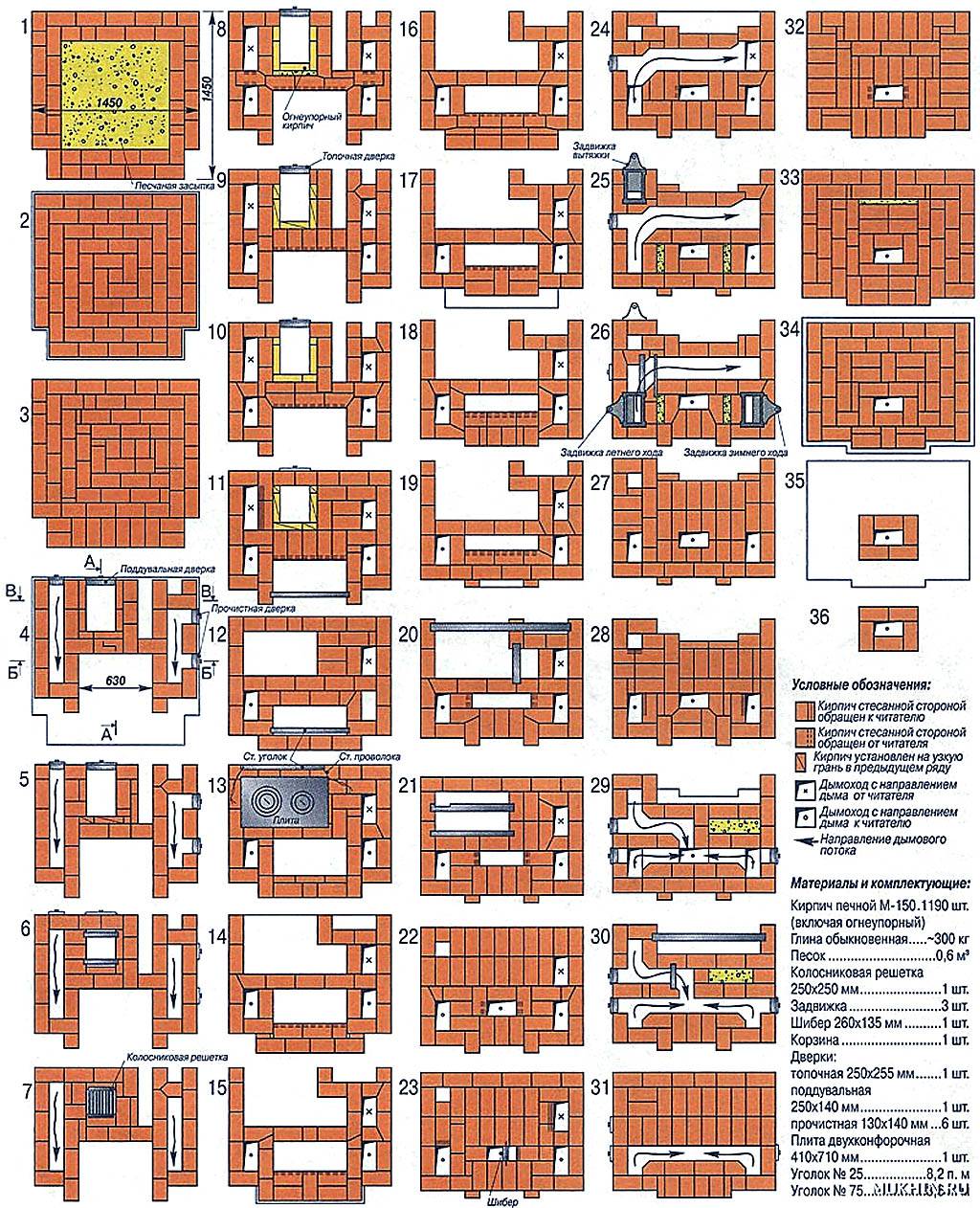

Порядовка домовой отопительно-варочной печи-грубы с зимним и летним ходом

На след. рис. – порядовка и чертежи отопительной грубы – каминопечи (топочная дверца может быть стеклянной) для дома из 2-3 комнат. В 2-комнатном эта груба ставится в простенке, а в 3-комнатном – фасадом в гостиную и тылом в 2 смежные с ней комнаты; перегородка между ними приходится на тыльную сторону (задник) печи. Согласитесь, 650 кирпичей на отопительную печь для 3-комнатного дома, это немного.

Порядовка отопительной печи-грубы для 2-3 комнатного дома

Теперь – на рис. ниже схема и порядовка грубы с лежанкой: варочная часть в кухне/прихожей с санузлом; лежаночная – в жилой комнате. Это уже весьма сложная конструкция для опытного печника. Для топки в теплое время лежанку накрывают периной и т.п., чтобы комната не перегревалась, но тогда окна в кухне/прихожей придется держать нараспашку, т.к. переключения на летний ход не предусмотрено.

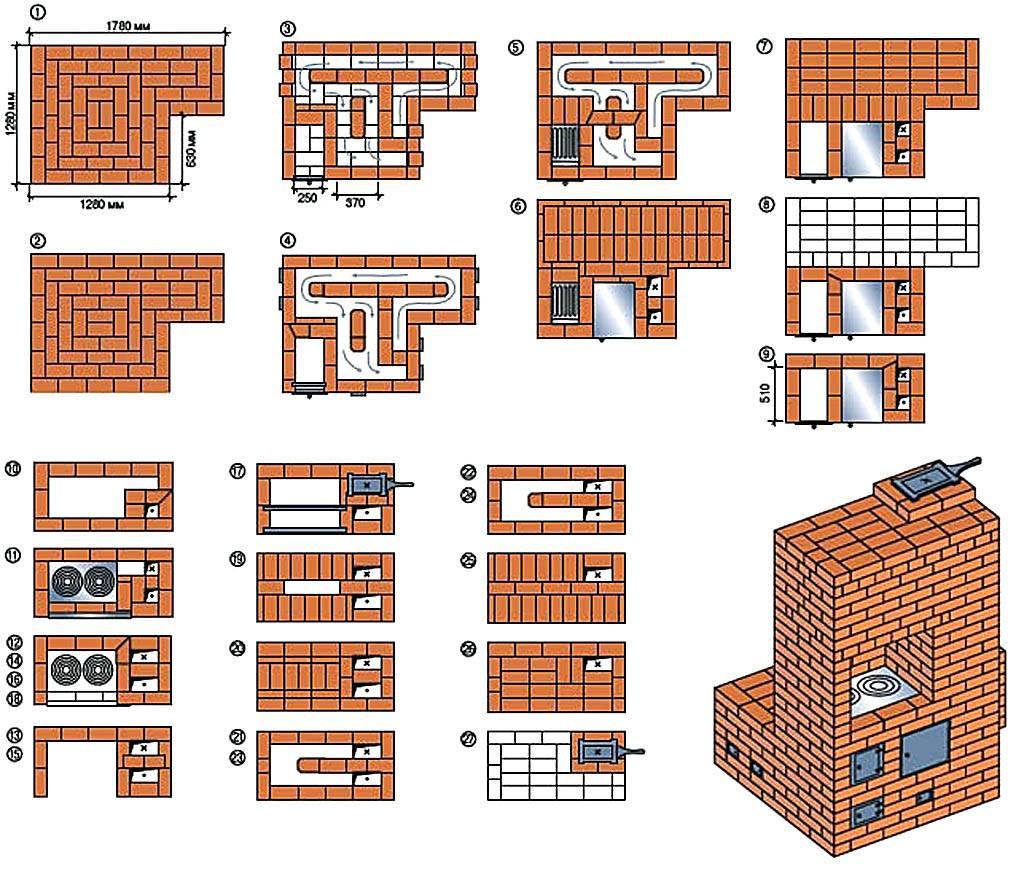

Схема и порядовка отопительно-варочной печи-грубы с лежанкой

И, наконец – груба, так сказать, высшего пилотажа, см. рис. ниже: для дома с отапливаемой мансардой, где располагается дополнительный щиток с шахматными каналами (на врезке внизу справа). Эта печь тоже может быть печью-камином, если дверцу топки взять стеклянную. Она 2-ходовая; ЗЛХ на чертежах – задвижка летнего хода.

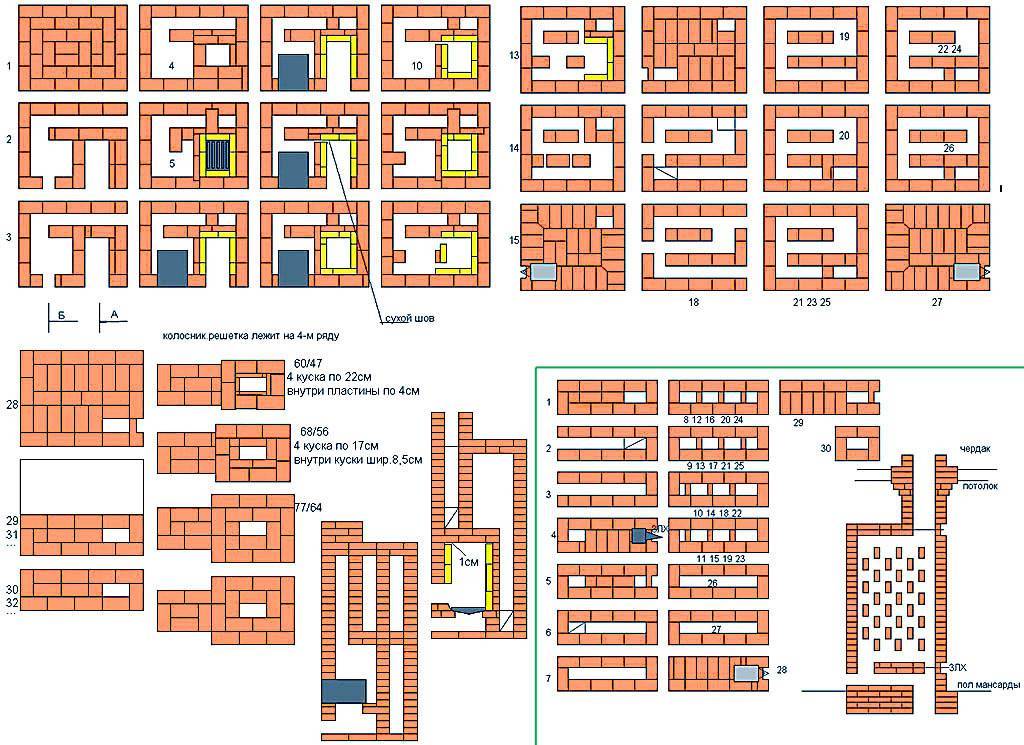

Порядовки 2-этажной отопительной печи-грубы для дома с отапливаемой мансардой

О дымоходах

Дымоход для грубы должен удовлетворять всем правилам пожарной безопасности. Здесь нужно только заметить, что лучший дымоход для грубы – сэндвичевый, т.к. он также не требует дополнительных капитальных строительных работ.

Камины для дома

Каминопечи и камины очень популярны. Они занимают меньше места, красивы и служат украшением интерьера. А ещё это самая пожароопасная кирпичная печь, своими руками собирать камин нужно только с учётом всех правил противопожарной безопасности. Нижний уровень камина должен быть выше пола на 30 см минимум.

Стены близко от камина могут начать обугливаться. Спасти обои поможет любой огнестойкий материал — шифер, оцеит. Не держите у камина легковоспламеняющиеся материалы.

Простую печь камин из кирпича своими руками собирают из тех же кирпичей, что и русская, голландская печи.

Внизу часто делают нишу для дров — дровяник. Топка у каминов открытая, переходит в дымосборник и дымовую трубу. Чтобы ветер из трубы не врывался в дом, и тепло не уходило в камин, устанавливают дымовой зуб — выступающий кирпич или ряд, задерживающий движение тепла внутри.

Собираем дровяную кирпичную печь своими руками
