Печь на отработке с водяным контуром

Особенности отопительных конструкций на «отработке»

Приборы, которые описаны в данной статье, в народе часто именуют чудо-печками, ведь для их работы используются отработанные масла (моторные, трансмиссионные), которые стоят очень мало. Благодаря этому, эксплуатация подобного рода печей обходится дешево. Еще чудо-печки, которые нас интересуют, не будут функционировать на бензине, дизтопливе, керосине и прочих легко воспламеняемых смесях.

Приборы на «отработке» отапливают помещения путем непосредственного нагрева воздуха, который в них находится. С конструктивной точки зрения, такой агрегат – это два отсека горения. В отсеке No1 сжигается применяемое масло, вследствие чего образуются горючие пары. После этого пары подаются в отсек No2, где смешиваются с воздухом и, имея достаточно высокую температуру, быстро сгорают, из-за чего выделяются большие объемы тепловой энергии.

В большинстве случаев оба отсека соединятся между собой при помощи трубы

Важно, чтобы в последней были просверлены отверстия диаметром около 10-ти миллиметров – через них воздух будет поступать в отсек No2 для смешивания с горючими парами

Ниже приведены основные преимущества агрегатов на «отработке».

1. Они достаточно безопасны, поскольку сгорают в данном случае пары масла, а не само отработанное масло.
2. Такую печь вполне можно сделать своими руками, используя для этого дешевые и доступные материалы.
3. Наконец, такие приборы легко устанавливать и использовать, что не может не радовать.

Но есть и некоторые минусы, о которых должен знать каждый, кто планирует самостоятельное изготовление чудо-печки.

1. Для хранения отработанного масла должно использоваться исключительно теплое помещение. При минусовой температуре оно попросту замерзнет и лишится всех своих свойств.
2. Кроме того, это масло должно быть специально профильтрованным. Запрещается применять простую загрязненую «отработку» с автомобильных сервисов. Очистить загрязненное масло в домашних условиях почти что невозможно.

Недостатки печи на отработке

Печи на отработке

Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:

• для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
• высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
• частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
• большой расход топлива – его вам понадобится не менее 2 л/час
• теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу

Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.

Даже если вы изготавливаете печь по проверенным чертежам, ее придется в любом случае доводить «до ума» самостоятельно: регулировать силу тяги, скорость вращения вентилятора и дозирование подачи топлива. Сразу делать все отверстия в трубе дожига также не стоит – выполните вначале первые два нижних, а остальные просверлите уже после полной настройки.

Преимущества и недостатки

У печи, работающей на отработанном масле, есть свои достоинства и недостатки.

К первым относят:

• универсальную конструкцию, которая позволяет установить агрегат в любом помещении;
• быстрый прогрев воздуха;
• экономия на топливе;
• незначительные габариты;
• при самостоятельном изготовлении используются доступные материалы;
• простые чертежи, позволяющие быстро изготовить устройство своими руками.

Нужно набраться немного терпения и чудо-печь будет готова Недостатков не так много, но все же их необходимо учитывать. Из-за использования масла в качестве топлива внутренняя поверхность дымовой трубы и самой печи мгновенно покрывается слоем сажи. Во время работы агрегат быстро нагревается, поэтому издаёт громкий шум и гудение. Конструкцию практически никогда не используют в жилых помещениях.

Жидкость не должна содержать каких-либо примесей, в противном случае может произойти взрыв. К пожару может привести также вода в топливе. Она быстро закипает, из-за чего масло вспенивается и резко воспламеняется.

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Из металлической трубы с водяным контуром

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть. Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Обустройство дымохода

Дымоход печи

Для подобных конструкций очень важна стабильная мощная тяга. Иначе топливо начнет затухать и дымить. Поэтому дымоход делают длиной от 4 м. Увеличение тяги помогает выводить из помещения и продукты сгорания, что снижает вероятность отравления ими.

Диаметр трубы должен быть достаточным – в среднем около 100 мм. Сажа в таких конструкциях собирается гораздо быстрее, чем в обычных печах, поэтому изгибы, так же, как и наклоны, недопустимы – устанавливать трубу следует строго вертикально. Поэтому при выборе места для установки буржуйки следует вначале найти удобный лаз для дымохода.

Часть трубы, выводимую наружу, следует утеплить. Иначе печь придется чистить чаще – конденсат, смешиваясь с сажей, будет оседать на стенках. Дымоход в таких устройствах делают разборным, чтобы его можно было легко снять и удалить нагар.

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Недостатки печи на отработке

Печи на отработке

Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:

• для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
• высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
• частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
• большой расход топлива – его вам понадобится не менее 2 л/час
• теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу

Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.

Даже если вы изготавливаете печь по проверенным чертежам, ее придется в любом случае доводить «до ума» самостоятельно: регулировать силу тяги, скорость вращения вентилятора и дозирование подачи топлива. Сразу делать все отверстия в трубе дожига также не стоит – выполните вначале первые два нижних, а остальные просверлите уже после полной настройки.

Лучшие микроволновки. ТОП-20: Рейтинг 2022 + Отзывы

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.

Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы

Какие печи можно соорудить самостоятельно по чертежам

Печка на отработанном масле с водяным контуром может иметь различную конструкцию:

Печь круглой формы, сваренная из стального листа. Топливный бак совмещается с камерой сгорания. Камера дожига представляет собой перфорированную трубу и верхнюю камеру, оснащённую разделительной перегородкой, рассекающей пламя. В крышке нижней камеры вырезают отверстие, куда заливают отработку, туда же будет поступать и воздух. Принцип такой: чем шире открыта заслонка, тем лучше будет гореть масло.
Печь из двух бочек. В одной (нижней) располагается бак для топлива, имеется отверстие для его загрузки. Верхняя камера сгорания состоит из трубы, которая проходит сквозь верхнюю бочку, наполненную водой. В ней имеются штуцеры для подачи воды-теплоносителя. Внешне модель очень похожа на самовар

Её корпус раскаляется достаточно сильно, поэтому обращаться с печью нужно осторожно. Устанавливают такой «самовар» только в тех помещениях, где исключено случайное прикасание к корпусу людей или животных

В этой конструкции есть большой плюс: бак большого размера выполняет роль теплоаккумулятора.

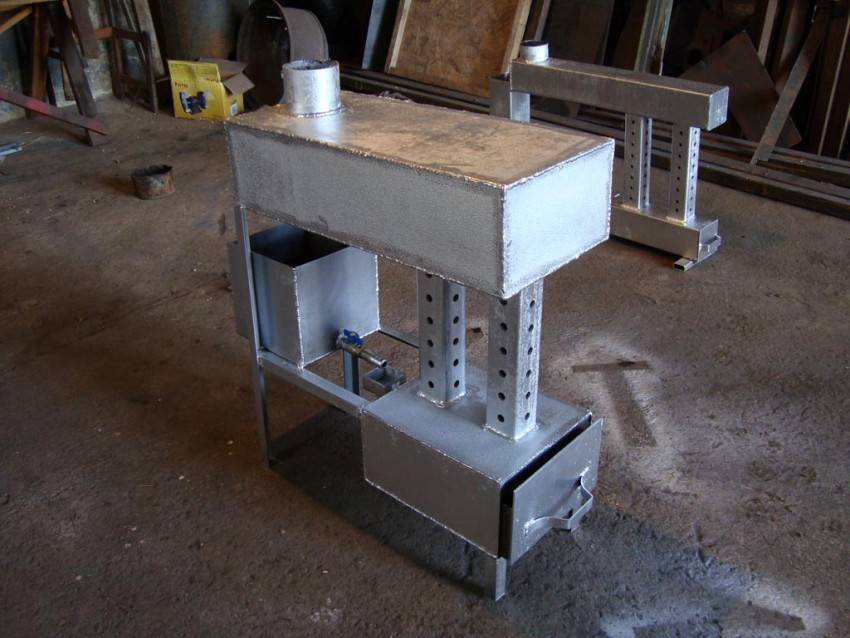

Компактная мини-печь из квадратной профилированной трубы 18х18 см и 10х10 см. Простая по конструкции, её очень легко и быстро собрать. На ней можно готовить пищу.
Практичная модель котла на отработке с водяным контуром из газового баллона со срезанной верхней частью. Здесь можно предусмотреть автоматизированную подачу отработки. Маслопровод находится в камере сгорания. Водяной контур имеет вид котла, сквозь который пропущен дымоходный канал. Либо это может быть медный змеевик-теплообменник, которым оборачивают корпус печи.

Размеры могут быть разными. Но местоположение главных узлов неизменно.

Варианты повышения эффективности работы мини-печи своими руками

Печи на отработанном масле часто используются для обогрева гаража или небольшой мастерской. В здании, где постоянно находятся люди, применять такой аппарат не рекомендуется. Это связано с тем, что печка впитывает кислород, что оказывает негативное влияние на дыхательные органы человека. Если аппарат предназначается для обогрева жилого помещения, он должен располагаться в отдельной комнате.

В помещении, где постоянно находятся люди, применять такой печь не рекомендуется

Для повышения эффективности работы аппарата могут использоваться дополнительные устройства. Печь на отработанном масле с водяным контуром организовывается посредством обвязывания корпуса змеевика или монтажа водяной рубашки на дымоходе. В первом случае змеевик выполняется из медной трубы. Он встраивается в систему отопления дома.

Водяная рубашка изготавливается из листового металла в виде емкости, которая располагается в верхней части корпуса. В ней осуществляется циркуляция жидкого теплоносителя. Для эффективной работы печи в резервуаре должно находиться до 30 л воды. Такой аппарат позволит обогреть помещение большой площади.

Печь на отработке с водяным контуром должна быть оснащена расширительным баком с аварийным сливом, необходимым в случае закипания жидкости. Здесь не рекомендуется устанавливать мембранную емкость.

Другим вариантом повышения эффективной работы печи является использование воздушного теплообменника, который представлен вентилятором. В аппарат не вносятся конструктивные изменения, а обогрев помещения улучшается. Вентилятор располагается возле верхней камеры. При ее охлаждении нагретый воздух распространяется по площади помещения. Можно также прогонять воздух через короб, расположенный сверху печки, или по трубе, которая монтируется в камеру дожигания.

Печь на отработке с водяным контуром должна быть оснащена расширительным баком с аварийным сливом

Основная схема

Котлы на отработке отличаются простотой конструкции, но найти нормальные чертежи проблематично. В связи с этим придётся полагаться исключительно на свои силы и инженерную смекалку. В качестве основы для котла на отработанном масле можно взять данную схему (будем называть её основным чертежом):

Здесь мы видим отсутствие змеевика (теплообменника для водяного контура), но его легко встроить – он встраивается во внутренний объём.

Представленный на схеме агрегат нередко называют плазменным. А всё потому, что при горении он даёт белое, отдающее синевой, высокотемпературное пламя. Отработанное масло сгорает полностью, на выходе мы получаем лишь лёгкий дымок.

Наша задача – дооборудовать печку водяным контуром и превратить её в котёл на отработанном масле. Для этого нам нужно сделать водяную рубашку (или встроить змеевик) согласно нижеследующей схеме:

Схема водяной рубашки нашего котла на отработанном масле.

В нашем случае мы можем изготовить большой змеевидный теплообменник, который будет располагаться вокруг горелки. Вокруг змеевика привариваем лист железа, оборачиваем тепло теплоизоляцией, после чего сооружаем декоративный металлический корпус.

Как и многие котлы на отработке, разрабатываемый нами агрегат будет работать на жидком топливе, подогреваемом прямо в подающей трубе. Подача атмосферного воздуха осуществляется сверху. Вентилятор принудительного наддува здесь не нужен, но многие советуют им не пренебрегать.

Топливо стекает по тонкой трубе диаметром 10 мм в чашу, где испаряется и превращается в газообразное горючее. Через несколько прорезей диаметром 1,6 мм оно поступает в камеру горелки, после чего через четыре ряда отверстия различного диаметра поступает в камеру сгорания – под действием тяги из дымохода.

Если тяга слабая, спасёт вентилятор наддува, который буквально заставит выходить парообразное отработанное масло в камеру сгорания.

Как только котёл прогреется, паровоздушная смесь начнёт сгорать с образованием белого с синевой пламени. Большая часть тепла оправится в водяной контур, ещё часть уйдёт в атмосферу вместе с продуктами сгорания. Главным достоинством агрегата является то, что отработанное масло в нём сгорает почти полностью – никаких токсичных выбросов в атмосферу.

Изготовление котлов своими руками

Изготовление котлов нужно начинать с точных расчетов технических параметров, необходимых размеров и используемых материалов. Чтобы котел работал эффективно и с максимальной отдачей, его изготовление своими руками должно быть выполнено только после того, как будут готовы все необходимые чертежи с указанием точных размеров и параметров всех элементов. Также должна быть составлена подробная схема конструкции печи и помещения бани, для обеспечения надежности эксплуатации и безопасности ее обогрева. Чаще всего для такой конструкции используют металлические листы, но это могут быть газовые баллоны, стальные бочки и т. д. Изготовление котла своими руками должно учитывать нормы техники безопасности и производиться с соблюдением точных размеров, указанных на чертеже.

Котел должен быть полностью герметичным, чтобы максимально сохранялась целостность оборудования, соблюдались требования по технике безопасности. Устройство может быть установлено в любом месте, где требуется отопление и горячая вода. Часто котлы монтируются в качестве резерва для использования только при сильных морозах.

Современный котел отопления на отработке должен быть оснащен блоком защиты от перелива и закипания масла и насосом для перекачки отработки. Котел для бани, изготовленный своими руками, будет практичным и надежным только в том случае, если при его создании были учитены все эти рекомендации.

Отработку можно заливать в котел прямо во время горения, но во избежание пожара нужно внимательно следить, чтобы уровень топлива в баке был ниже, чем в самой печке. Рекомендуется чистить такой котел раз в неделю, в то время как газовая установка в чистке не нуждается.

Характеристики печей

Печь на отработанном масле хороша тем, что может работать на самом низкокачественном и дешевом топливе. В этом плане повезло тем, кто работает мастером по ремонту автомобилей в собственном гараже – занимаясь плановой заменой машинного масла, можно добывать отработку практически в неограниченных количествах. Масляная печь и сама собой отличается своей дешевизной, ведь ее можно собрать из остатков старого железа.

Отработанное масло – это очень дешевый вид топлива, а для автомастерских и совсем бесплатный.

Масляная печка на отработке сжигает топливо максимально безопасным способом. Если поджечь отработанное масло, налитое в какую-нибудь емкость, оно будет чадить и коптить, рождая адские ароматы и заполняя обогреваемые помещения едким и далеко не безопасным дымом. Да и тепла от такого горения будет образовываться очень мало. Печь на отработанном масле, обладая продуманной конструкцией, сжигает топливо так, что оно не образует копоти.

В зависимости от конструкции печи и ее размеров, она может обогревать площадь до 500 кв. м. и даже больше. Расход масла мизерный – он составляет от 0,5 до 5 л/час, в зависимости от мощности агрегата. Температура горения достигает +400-500 градусов. Средняя высота дымохода – от 4 до 5 метров. Печки могут работать как на чистом, так и на загрязненном топливе. Полученное тепло может использоваться в самых разных целях:

• Для прямого обогрева помещений за счет образуемого тепла;
• Для приготовления пищи (подходят лишь некоторые модели);
• Для работы в составе систем водяного отопления.

Таким образом, печь на отработке – это довольно универсальный отопитель, обладающий простым устройством, высокой эффективностью и дешевизной.

Виды печей на отработке

Прежде чем изготовить котел на отработке своими руками, необходимо выбрать вид прибора. Все котлы на отработке можно разделить на три группы, различающиеся конструктивными особенностями:

1. Простая пиролизная горелка. Простые горелки делают из листового металла или готовых ёмкостей (труб, бочек, баллонов). Представляют собой две закрытые ёмкости, соединённые перфорированной трубой. В нижней ёмкости залито масло, которое разлагается при недостаточном количестве кислорода. В верхней ёмкости его пары активно сгорают, выделяя большое количество тепла. Температура регулируется путём увеличения или уменьшения подачи кислорода.
2. Модель с принудительной вентиляцией. Вентилятор, встроенный во второй модели обеспечивает подачу воздуха во вторую камеру. Процесс горения идёт эффективнее и тепло равномернее распределяется по помещению.
3. Модель с капельной подачей топлива. Принцип работы горелки с капельной подачей схож с дизельными двигателями. Он самый экономичный, но сделать его своими руками гораздо труднее, чем первые два (выпускаются заводские агрегаты, рекомендуется покупать их, а не пытаться сделать прибор самостоятельно). Учитывать нужно также то, что капельные модели привередливы к качеству масла, которое придётся разогревать перед использованием для котла.

Если нужно сделать водяное отопление на печи с отработкой, нужно пропустить через верхнюю камеру 4-5 змеевиков, подключенных параллельно. Систему нужно будет дополнить циркуляционным насосом и вентилятором.

Меры безопасности

При эксплуатации печей и котлов, работающих на масляной отработке, следует помнить, что они являются объектами повышенной пожарной опасности в той же мере, как и любые другие отопительные агрегаты на жидком топливе.

Во избежание неконтролируемого возгорания в помещении, где работает печь, необходимо соблюдение следующих правил:

• применять следует только тот вид топлива, на который рассчитан используемый агрегат;
• применяемое топливо не должно содержать воду, что чревато резким её закипанием в камере сгорания с последующим выбросом пара с горящим маслом;
• условия хранения отработки должны исключать ее возгорание и попадание в нее влаги.

Кроме пожарной опасности необходимо помнить о токсичности продуктов горения, удаляемых дымовой трубой

По этой причине очень важно постоянно следить за исправностью системы удаления дымовых газов и не допускать их скопления в обогреваемом помещении

При использовании отопительных агрегатов заводского производства безопасный уровень эксплуатации обеспечивается соблюдением всех пунктов инструкции для пользователя, а также своевременным и полным проведением мероприятий по техническому обслуживанию оборудования.

Кроме перечисленного, существует достаточно серьёзная опасность получения ожога о печную поверхность, которая разогревается до очень высокой температуры. Расположение устройства должно сводить к минимуму возможность случайного прикосновения к его поверхности незащищённой кожей.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

• внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
• толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
• длина горелки должна быть больше значения ее диаметра;
• оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
• трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
• дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
• допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

1. чертеж;
2. сварочный аппарат и электроды;
3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
4. стальные уголки или арматура;
5. набор сверл и дрель;
6. стальные листы толщиной 4 и 6 мм;
7. трубы для дымохода и горелки;
8. молоток;
9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

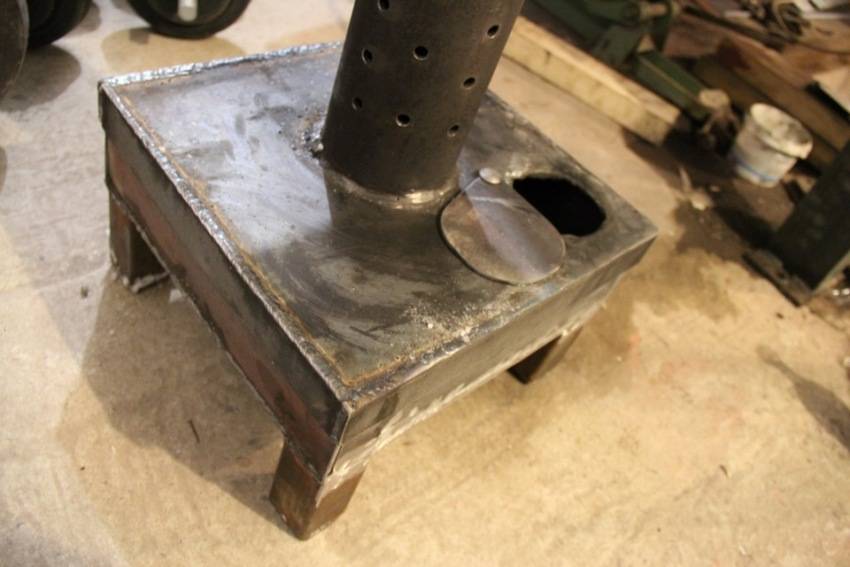

1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
3. В верхнем баке устанавливаем перегородку.
4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Как смастерить печь на отработанном масле: пошаговая инструкция

Самую распространённую модель печи на отработке делают из отрезков трубы диаметром 352 мм, стальных листов толщиной 4 мм и 6 мм. Нужно подготовить небольшой кусок толстостенной трубы диаметром в 100 мм и металлический стальной уголок для подпорок. Такая модель справится с обогревом площади в 80 кв. метров.

Инструменты, которые понадобятся для работы:

• сварочное оборудование;
• болгарка с кругом для резки металлов и шлифовальный диск;
• дрель;
• рулетка.

Так же нужно приобрести термостойкую краску и растворитель.

Этапы изготовления печки на отработке с водяным контуром по чертежам:

1. Вырезают необходимые детали, в местах срезов убирают заусеницы;
2. Сваривают нижний бак из трубы высотой 115 мм, диаметром 344 мм. Дно делают из стального листа. Ножки можно сварить из металлического уголка или из обрезков трубы.
3. Отрезок трубы диаметром 100 мм и в высоту 360 мм перфорируют.
4. Собирают вместе, с помощью сварки, крышку нижнего бака: трубу диаметром 352 мм, в высоту 60 мм, крышку с двумя отверстиями и трубу с перфорацией. Заслонку на отверстие подачи воздуха крепят заклёпками.
5. Сваривают части верхнего отсека из трубы диаметром 352 мм, высотой 100 мм. Дно приваривают из стального листа, в котором предусмотрено отверстие для трубы с перфорацией.
6. Приваривают дымоходную трубу диаметром 100 мм и в высоту 130 мм. С внутренней стороны крышки, поближе к дымоходу, крепят перегородку из стального листа.
7. Верхнюю камеру приваривают к крышке, на которой установлен дымоход. Верхнюю камеру соединяют с перфорированной трубой. Можно усилить конструкцию, стянув её железным прутом.
8. Верхний отсек котла плотно надевают на нижний.
9. Для того, чтобы увеличить срок службы агрегата, его красят жаростойкой кремнийорганической краской. Перед нанесением краски металл очищают от ржавчины, швы после сварки — от окалины.
10. Устанавливают печь, подсоединяют его к дымоходному каналу.

По такому же принципу можно изготовить печь прямоугольной формы.

Печь горелка

В заключение напомним еще об одном способе достаточно эффективного капельного сжигания отработки. Это – водно-масляная горелка. Когда-то такими широко пользовались строители и дорожники для разогрева битумных котлов, но ныне он практически вышел из употребления потому что водно-масляная горелка сама по себе плоха: прожорлива, много коптит. Однако, если ее пристроить к топочной дверце любой печи (воздух поступает через поддувало), то в горячем топочном пространстве пары масла отлично догорят и водно-масляная капельная печь покажет весьма неплохой КПД.

Устройство водо-масляной горелки несложно: в раскаленную чашу, над которой идет поток воздуха, капают одновременно топливо и вода. Капли воды взрываются, как на раскаленной сковородке, и разбрызгивают масло в туман. Пары топлива потоком воздуха (печная тяга или наддув) через раструб идут в топку печи, где и сгорают. Сложность в данном случае в необходимости настройки 2-х капелей, топливной и водяной, но конструктивно водно-масляная горелка проще любой из описанных выше печей, кроме фитильной. Зато ее КПД в комплексе с печкой-буржуйкой не хуже, чем у печей с пламенной чашей. Как своими руками сделать водно-масляную горелку для печи, см. напоследок видео:

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.
