Устройство печей Булерьян на дровах — принцип работы

Схема классической модели

Булерьян должна представлять собой цельнометаллическую конструкцию, основой которой является топка с двумя камерами и согнутые вокруг нее трубки. Более подробно ознакомиться со схемой классической модели можно на рисунке, представленном ниже.

Не нужно забывать о поддувале, куда будут поступать холодные воздушные массы в топку. Так как твердое топливо будет сгорать крайне медленно, о зольнике можно забыть, но и его наличие ничего не испортит.

Вводное видео о устройстве печи:

Подробный рассказ, о принципе работы:

https://youtube.com/watch?v=SdK9OhO2RFc

Эффективность можно увеличить оборудовав двойную заднюю стенку и двуслойный корпус.

Теперь обо всем более подробно.

Особенности конструкции

Печи Булерьян отличаются только размерами и дополнительными элементами.

  1. Топка образована из согнутых труб круглого или прямоугольного сечения, которые служат конвекционной рубашкой и корпусом. Конструкция напоминает горизонтально установленный цилиндр, сваренный из согнутых труб-колен.
  2. Дверца может быть круглой или квадратной. Важнее её размер — чем он больше, тем легче обслуживать и загружать больше дров.
  3. В Булерьянах нет зольника и колосниковой решётки. Поступление воздуха регулируется задвижкой на дверце, с её помощью можно полностью перекрыть доступ кислорода.
  4. Вторичная камера — камера дожига — отделена от топки экраном из согнутого толстого листа стали. Начинается на втором или третьем колене топки.
  5. Важная особенность печи — наличие воздушных инжекторов. Эти сопла подают воздух внутрь камеры дожига пиролизных газов из первого колена корпуса и повышают КПД печки до 85—90%.
  6. Для правильной эксплуатации нужна дополнительная фурнитура — запорные механизмы, уплотнители дверцы, задвижки на подачу и выпуск воздуха.
  7. Повышение теплосъема и безопасности при эксплуатации обеспечивают тепловые экраны из листовой стали. Они придают и презентабельный внешний вид.

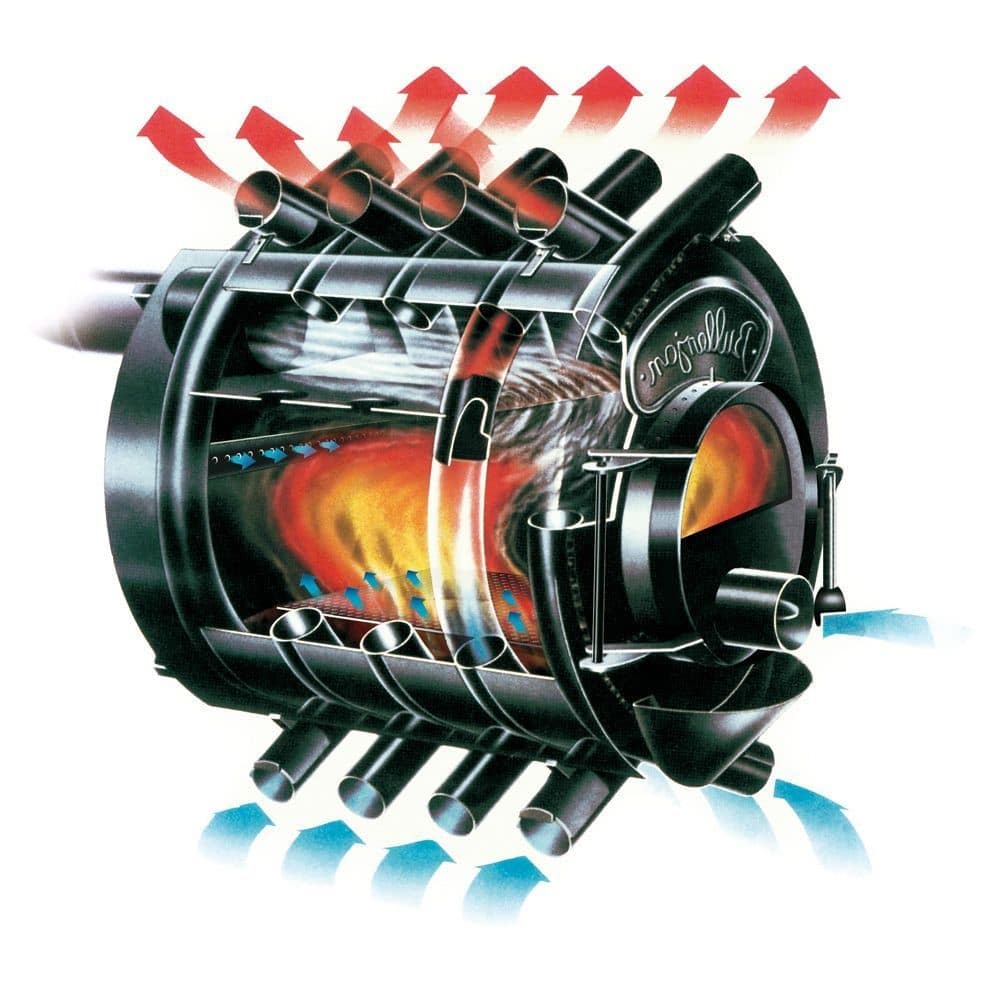

Принцип работы и эффективность

устройство печи

Булерьян обладает высоким коэффициентом полезного действия: от 75 до 80%. В целом, она представляет собой цилиндр, расположенный горизонтально. Внутри него происходит процесс сгорания топлива.

В первичной камере происходит сгорание дров. Не сгоревшие до этого вещества поднимаются во вторичную камеру, которая находится в верхней части Булерьяна, и догорают там дотла. Такой способ горения даёт возможность сжигать топливо практически полностью.

Это является одним из тех факторов, которые обеспечивают высокую эффективность работы таких печей. Зольник расположен в нижней части камеры сгорания, но в некоторых вариантах конструкции его наличие не предусмотрено. Это связано с тем, что степень выгорания топлива очень высока и твёрдые продукты горения почти полностью отсутствуют.

Вокруг кожуха, камеры сгорания, расположены ряды труб. Если в печи используется водяной контур, то в них циркулирует водяной пар. Есть и другие варианты таких печей, в которых по ним для обогрева дома циркулирует воздух.

Водяной пар циркулирует по такой схеме: в трубах он разогревается и расширяется под действием высокой температуры. По этой причине, он поднимается вверх и поступает непосредственно в систему отопления. В процессе обогрева жилых помещений он отдаёт своё тепло и, вследствие этого, охлаждается и сжимается.

Далее он опускается вниз и вновь попадает в трубы, которые примыкают к котлу. Там он снова разогревается и описанный цикл повторяется вновь.

Не будем забывать и о том, что в результате горения образуются газообразные отходы. Речь идёт об углекислом газе и незначительном количестве дыма. Эти продукты горения нужно выводить наружу через дымоход.

Он присоединяется в верхней её части. Заметим, что таким путём также выводится тепло. Для того, чтобы оно использовалось для обогрева, дымоход обкладывают минеральной ватой или аналогичным материалом. Использование этого тепла также вносит свой вклад в повышение эффективности этой отопительной системы.

Кожух здесь обычно делается двухслойным, что снижает непроизводительную трату тепла при работе Булерьяна.

Процесс отопления можно разделить на 2 основных стадии:

  1. Разжигание. В печь подбрасывают дрова для того, чтобы создать интенсивное горение.
  2. Поддержание огня. На этом этапе нужно регулярно подбрасывать незначительный объём топлива. В это время процесс горения происходит ровно и с большой силой. Для его поддержания требуются минимальные усилия.

При использовании Булерьяна его можно оформить (достроить) так, чтобы он напоминал стилизованную русскую печь (или каким-либо аналогичным образом).

https://youtube.com/watch?v=KcSdoGk5Pe0

Мнение специалистов о печи «Булерьян Классика» (тип 01)

В целом специалисты считают данную модель комфортной и мощной. При этом она имеет все преимущества, которые отображены в предыдущих моделях. Вторичная камера устройства довольно прочная. Толщина металла в этом месте достигает 4 мм. Также специалисты отметили удобство загрузочного отсека. Его дверца плотно прилегает и обеспечивает хорошую герметизацию.

Передняя стенка довольно прочная и хорошо защищает инжектор. Все регуляторы мощности легко настраиваются. Ручка дымохода, в свою очередь, надежно закреплена. Дополнительно многие специалисты с положительной стороны отметили работу поддувала, которое скрыто за задней панелью. В целом данную модель можно охарактеризовать как практичное и мощное устройство для отопления больших домов.

Популярные модели печей Булерьян

Отопительных печей Булерьян с водяными контурами не так уже и много. Основной их ассортимент представлен отечественными агрегатами от бренда Бренеран Булерьян.

Акватэн АОТВ-19

Типичный пример – мощная печь Бренеран Акватэн АОТВ-19. Она может работать на самых разных видах твердого топлива, за исключением угля. Одной закладки дров хватает на горение в течение 12 часов. Сфера ее применения – обогрев загородных домовладений и помещений иного назначения. Аппарат изготовлен из стали, его тепловая мощность составляет 19 кВт, чего хватит на обогрев помещений площадью до 190 кв. м. Цена варьируется в пределах 52-55 тыс. рублей.

Модельный ряд данных печей Булерьян представлен множеством агрегатов, отличающихся своей тепловой мощностью и размерами.

АКВА-Сибирь

Булерьян АКВА-Сибирь – эта печи с водяными контурами, представленные в трех вариантах мощностью 19, 27 или 35 кВт. Обогреваемый ими объем составляет до 1000 кубометров. Агрегаты изготавливаются из стали и могут работать до 20 лет. Ориентировочное время прогрева составляет всего 40-50 минут, а одной закладки дров хватает на 7-8 часов горения. В качестве топлива могут использоваться опилки, щепки, евродрова или брикеты. Главным преимуществом модели является отличный округлый дизайн.

Аква-Бренеран

Аква-Бренеран – это комбинированная печь Булерьян, оснащенная водяным и воздушным контурами. Она обогревает не только комнаты с установленными в них радиаторами водяного отопления, но и помещение, в котором стоит она сама. Максимальная обогреваемая кубатура составляет 600 куб. м, время горения на одной закладке составляет до 9 часов. Печка может работать на любых видах топлива, но сжигать в ней каменный уголь не рекомендуется – велика вероятность того, что ее металл просто прогорит. Производителем является компания Бренеран.

Печь «Булерьян Классика» (тип 00)

Отзывы «Булерьян Классика» имеет хорошие, потому что она сильно схожа с предыдущей моделью. Ее мощность находится на довольно высоком уровне и составляет 6 кВт. При этом печь способна протопить дом общим объемом до 100 куб. м. Также многих радует тот факт, что у производителя можно заказать ее абсолютно любого цвета.

Для загрузки печи в основном используют брикеты и дрова. При этом некоторые отдают предпочтение только древесным отходам. Как бы то ни было, коэффициент полезного действия данной модели находится на уровне 75%. Во многом это связано с применением двухфазного сгорания топлива. Вначале топливо просто тлеет, и при этом выделяются газы. На втором этапе газы полностью уходят. Все это дает возможность делать загрузку примерно на 8 часов. Обшивка печи выполнена из нержавеющей стали. Дополнительно покупатели отметили, что в комплекте идет удобная подставка.

В чем суть проблемы

Отопительный котел придуман именно для того, чтобы заменить печь как теплогенерирующий прибор в системах отопления (СО). Котел – устройство непрерывного действия требующее от пользователя, в идеале, только периодической догрузки топлива и сезонного ухода. Его принципиальное отличие от печи – автоматика, поддерживающая оптимальный для заданного режима работы режим горения. Автоматика не обязательно электронная; она может быть энергонезависимой комбинацией биметаллических пластинок, пружин и рычагов.

Печь – прибор периодического действия с ручным управлением, потому она и дешевле. Дело не в коробочке с автоматикой. Дело в самих основах подхода к конструированию и производству. Конкретно – в способах организации полного сжигания топлива. Если продолжить судостроительную аналогию, то котел уже не водоизмещающее судно, а глиссер. Который тоже может плавать, как пароход, но полностью свои качества покажет, только выйдя на реданы. Однако для глиссирования нужна относительно спокойная вода; правильно построенная и налаженная СО, образно говоря, для котла таковой и является. Печь (продолжая ту же аналогию) под управлением опытного экипажа может идти полным ходом на значительном волнении. Благодаря такому запасу эксплуатационной выносливости и возможно приспособить печь под водяное отопление. Полный ход (все та же аналогия) будет тише, чем у глиссера (предельная тепловая эффективность 60-65% против 80-95%), но, «идя на экономической скорости в спокойной воде», удельный расход топлива на отопление единицы кубатуры дома может не превысить такового котла.

Достоинства и важные моменты

Устройства «Булерьян» имеют различные конфигурации и размеры, позволяющие отапливать помещения объемом до 1100 куб. м. Подобрать подходящую модель не составит труда. Использование этого оборудования для отопления дома во многом целесообразно, что подтверждается следующими характеристиками:

  1. Безопасность. Подобная отопительная печь не разогревается до накала металла и не выжигает кислорода.
  2. Тепло распределяется равномерно по всему жилищу.
  3. Скорость отопления. Печь «Булерьян» любой конфигурации способна прогреть даже большое помещение довольно быстро.
  4. Оборудование функционирует автономно на горючем, не зависит от газа и электричества.
  5. Одна загрузка топлива может обеспечить работу печи в течение 8-12 часов без дополнительной закладки горючего.
  6. Простота обслуживания.
  7. Процессом отопления можно управлять.
  8. Дожиг газа в отдельной камере обеспечивает КПД 85%.

Среди важных моментов, о которых не стоит забывать в процессе эксплуатации агрегата «Булерьян» с водяным контуром, отмечают следующее:

  1. Дрова для печи должны быть хорошо просушены. Рекомендуется использовать породы древесины, которые не выделяют смол.
  2. Во второй топочной камере газы сгорают не полностью.
  3. При оборудовании дымохода необходимо произвести качественное утепление трубы, иначе может образоваться конденсат, способствующий снижению теплоотдачи.
  4. Расстояние между печью и стенами должно составлять не менее полуметра для выполнения требований пожарной безопасности. Это является довольно серьезной проблемой для домов небольшой площади. Частично решить этот вопрос позволяет обшивка стен, рядом с которыми находится установка, металлом с применением базальтового утеплителя. Сначала боковая конструкция обшивается утепляющим материалом, затем происходит крепление листов металла. Это не только обеспечит пожаробезопасность помещения, но и усилит эффект теплоотдачи. В таком случае максимально допустимое расстояние равняется 20 см.
  5. Пыль и грязь – это еще одна немаловажная проблема подобных печей. Мелкие частицы, попадающие в трубы, выжигаются высокой температурой, вследствие чего возникает неприятный запах. Грязь, притягиваемая положительными ионами, которые образуются возле печи, разносится по комнатам, попадая в организм человека. Это способствует распространению различных вирусных заболеваний. В домах, отапливаемых такими печами, необходимо чаще делать влажную уборку, а также обеспечить хорошую вентиляцию.

Возможно, банная печка такой модели будет идеальным отопительным устройством в вашей парной, поэтому ознакомьтесь со статьей Банные печи Булерьян (Бренеран).

При выборе отопительного устройства «Булерьян» с водяным контуром стоит обратить внимание не только на его конфигурацию, но и на материал изготовления дверцы. Она может быть сделана как из металла, так и из стекла. Конечно, последний вариант смотрится довольно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи

Если через такую дверцу и виден процесс топки, то только в первые минуты, когда происходит розжиг дров. К тому же стеклянная створка значительно увеличивает стоимость всей конструкции

Конечно, последний вариант смотрится довольно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через такую дверцу и виден процесс топки, то только в первые минуты, когда происходит розжиг дров. К тому же стеклянная створка значительно увеличивает стоимость всей конструкции.

Как работает печь Булерьян?

Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.

Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.

Принцип работы печи Булерьян

Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.

Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.

Схема печи Булерьян

Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.

Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.

Особенности

Печь Бренеран является отечественной разработкой, которая, впрочем, была скопирована производителями с канадской «Булерьян».

Сама печь выполнена в форме небольшого стального барабана, поставленного на округлую сторону.

Внутри расположены 2 камеры: в первичной сгорает твердое топливо (уголь, дрова), во вторичной – перегорает образующийся от сгорания дым. Это позволяет получить дополнительное тепло и избавиться от неприятного запаха.

Котел опоясывают трубы, по которым проходит нагретый воздух: это помогает получить дополнительное тепло от одной закладки дров.

Благодаря особому устройству дрова в печи тлеют долго, это стало основой для функции длительного горения. Это помогает существенно экономить: одной закладки может хватить на несколько часов, даже на всю ночь.

Среди преимуществ Бренеран значатся:

  • высокая эффективность при низком расходе топлива и стабильность в работе: КПД достигает 80%;
  • возможность работать на любом виде твердого топлива, отсутствие зависимости от конкретного варианта;
  • небольшие размеры, которые никак не влияют на работоспособность;
  • простота в эксплуатации и обслуживании печи;
  • равномерный прогрев помещения, возможность обогревать весь дом при наличии системы воздуховода.

К недостаткам отзывы потребителей относят образование конденсата. Из-за отсутствия необходимой герметичности на трубах внутри образуется влага, что снижает процесс теплообмена.

Вторым недостатком является пересушивание воздуха в помещении. Это связано с тем, что печь использует для горения кислород из воздуха рядом с ней. Однако недостатки не являются критическими и больше связаны с особенностью конструкции.

Печь Бренеран станет весьма неплохим выбором и для отопления гаража: https://teplo.guru/pechi/garazhnye/vybiraem-pech-dlya-garazha.html

Модельный ряд фирмы представлен несколькими вариантами, которые отличаются определенными параметрами:

    1. Газогенераторные: являются самым простым и доступными вариантом, имеют стандартное устройство. Могут быть дополнительно оборудованы плоской варочной плитой сверху для приготовления пищи. Их стоимость колеблется от 10 до 28 тысяч рублей. Представлены моделями:

      • АОТ-6: подходит для отопления 100 куб. метров. Имеет мощность 6 кВт и весит 56 кг, диаметр дымохода составляет 12 см;
      • АОТ-8: представляет собой печь мощностью в 8 кВт и весом в 56 кг. Способна обогреть до 150 куб. метров;
      • АОТ-16: обладает мощностью в 27 кВт и весом более 200 кг, применяется для обогрева более 600 куб. метров.
    1. Для бани и сауны: отличаются наличием сверху поддона для камней, при помощи которых получают пар. Модели предназначены для прогрева воздуха объемом 15-25 куб. метров. Выпускаются в металлическом корпусе или облицовочном. Стоимость может достигать 16-17 тысяч рублей. Различаются 2 разновидности:

      • АОТ-8: имеет мощность в 8 кВт, весит 100 кг, объем дымохода стандартный – 12 см. Может обогреть помещение в 15 куб метров;
      • АОТ-12: более мощная печь, способная справиться с 25 куб. метрами. Обладает мощностью в 12 кВт и весом в 120 кг.
  1. Печи типа «Аква» или «Акватэн»: это печи с водяным контуром, которые используют для обогрева нескольких комнат. Их подключают к центральной системе водяного отопления, проложенного по всем помещениям.Вода проходит по трубам между нагретыми стенками корпуса, нагревается и отдает тепло в радиаторах. На выходе в батареи вода имеет температуру до 90 градусов, благодаря напорному коллектору вода может преодолеть по трубам до 8 метров высоты. Стоимость колеблется от 25 до 55 тысяч рублей.

Принцип работы печи длительного горения Бренеран с водяным контуром представлены здесь: https://teplo.guru/pechi/piroliznye/akva-breneran.html

Имеются 3 варианта моделей:

  1. АОТ-16, Аква: обладает мощностью в 27 кВт, весом в 200 кг и способностью обогреть помещение в 600 куб. метров;
  2. АОТ-11, Акватэн: имеет относительно небольшую мощность в 11 кВт и способность справиться с 200 куб. метрами. Ее вес составляет всего 150 кг;
  3. АОТ-19, Акватэн: применяется для обогрева 1000 куб. метров при мощности в 19 кВт и весе в 350 кг. Наиболее дорогой вариант из всех представленных выше.
  1. Камины: их можно отнести в отдельную разновидность печей Бренеран. Отличаются дизайном и могут быть установлены в гостиных и спальнях.

В зависимости от индивидуальных требований, места расположения и размеров помещения может потребоваться абсолютно любая модель печи Бренеран. Благодаря уникальной конструкции и возможности поддерживать тление длительное время, эти печи стали крайне популярными среди россиян.

Установить печь Бренеран самостоятельно поможет данная статья: https://teplo.guru/pechi/piroliznye/ustanovka-breneran.html

Как выбрать котёл Бренеран

Производитель воздухогрейных отопительных печей торговой марки Бренеран, ЗАО Лаотерм, выпускает целый ряд теплогенераторов, отличающихся мощностью и особенностями конструкции. Для удобства выбора, все газогенераторное оборудование отделено в серию АОТ.

В линейке представлены модели для бытовых и промышленных условий эксплуатации, работающие практически на любом виде твердого топлива: дровах, пеллетах, отходах древесной и бумажной промышленности, за исключением коксующегося угля.

Модельный ряд отопительных котлов Бренеран

В модельном ряде компании ЗАО Лаотерм находится шесть базовых модификаций печи Бренеран. При выборе подходящего теплогенератора, следует ориентироваться на характеристики оборудования, указанные производителем в технической документации:

АОТ 19 – в конструкции присутствует 8 пар конвекционных труб. Мощность печи 35 кВт. Модель справляется с нагревом помещений с объемом 1000 м³. Общая масса конструкции без дров 240 кг. В топку можно загрузить топливо до 200 кг. Отопительная газогенераторная печь на дровах Бренеран, длительного горения АОТ 19, оптимально подходит для обогрева жилого здания, имеющего несколько этажей и комнат.

АОТ 16 – еще одна производительная печь, подходящая для обогрева помещений до 600 м³. Масса конструкции при пустой топочной камере достигает 190 кг, что при монтаже потребует изготовления фундамента. Модель оптимально подходит для промышленных целей. На основе печи Бренеран АОТ 16, устанавливают воздушное отопление нескольких изолированных друг от друга помещений.

АОТ 14 – в серии представлены два типа оборудования, отличающихся по наличию стеклянной дверцы из жаропрочного стекла. Модель со стеклом предназначена для установки под облицовку кирпичной кладкой, с имитацией под камин или русскую печь. Максимальная производительность 18 кВт, что более чем достаточно для полноценного обогрева помещений с 180 м² или объемом до 400 м³.

АОТ 11 – начиная с этой серии, производитель Лаотерм предлагает печи, более адаптированные для бытовых, чем промышленных условий. Небольшие габариты котла позволили уменьшить его вес до 100 кг, и при этом сохранить высокую производительность 11 кВт. Печь справиться с обогревом одной большой комнаты или зала с объемом 200 м³. Установив систему воздуховодов для отдельных помещений, котел АОТ 11 способен протопить целый дом с площадью около 100 м².

АОТ 08 – небольшая, габаритная, но при этом производительная печь, оптимально подходящая для обогрева неотапливаемых помещений: дач, гаражей, теплиц. Вес конструкции, при пустой топочной камере, составляет всего 70 кг. Для улучшенной циркуляции нагретого воздуха, на корпусе присутствует 7 конвекционных каналов. В серии предлагаются модели со стеклянной дверцей и без нее. Максимальная производительность 8 кВт, объем отапливаемого помещения 140 м³.

АОТ 06 – бытовые твердотопливные воздухогрейные котлы длительного горения на дровах Бренеран АОТ 16, предназначены для эффективного и быстрого обогрева помещений, с общим объемом до 100 м³. Модель с успехом используется для отопления отдельных комнат. Мощности печки не достаточно для подключения системы воздуховодов. В серии представлены модели со стеклянной и цельнометаллической дверцей.

Для удобства потребителей, компания Лаотерм, в полном названии моделей приводит типоразмеры печей, от 01 до 04. Этот параметр влияет на количество конвекционных труб и габариты конструкции.

Стоимость печей Бренеран

Цены на пиролизные отопительные котлы на твердом топливе Бренеран, делают приобретение подобного оборудования доступным практически для любой категории населения. Что влияет на себестоимость котла?

Производительность – самая мощная модель АОТ 19, обойдется около 38 тыс.руб, маленький бытовой теплогенератор всего в 10 400руб.

Наличие топочной двери со стеклянной вставкой – такая функция предусмотрена в моделях АОТ 06, 08, 11 и 14. Наличие вставки увеличивает стоимость конструкции, приблизительно на 1000 – 1500 руб.

Производитель печей специально поддерживает одинаковую стоимость для печей во всех фирменных магазинах компании, чтобы уменьшить вероятность приобретения суррогата. По заверениям представителей Лаотерм, печь по более низкой стоимости, является подделкой.

Печь булерьян своими руками: чертежи и схема конструкции

В России печи Булерьян существуют также под названиями Бренеран, Буллерьян, Буллериан или Канадская печь. Конструкция бывает пяти разных модификаций для обогрева помещений максимум до 1000 м3.

Печь булерьян своими руками

Кроме того, Булерьян успешно применяют в банях, дополняя основную часть печи каменкой.

Конструкция печи Булерьян

Печь Булерьян производят из жаропрочной стали. Внутри печи имеются две камеры сгорания: нижняя (газификации) и верхняя (где происходит дожигание дымовых газов). Отличительная особенность печи – опоясывающие цельносварной цилиндрический корпус трубы-воздуховоды большого диметра, скрепленные между собой объединяющим коллектором. Иногда применяют не стальные, а алюминиевые трубы.

На задней стенке печи расположены: дымовой патрубок, который тройником соединяют с дымовой трубой; дымовая труба со стаканом-заглушкой для сбора образующегося конденсата и с регулятором количества поступающего кислорода. Сверху на корпус печки устанавливают металлическую пластину, на которой удобно готовить пищу. Спереди топку закрывает герметичная дверца с регулятором мощности.

Образец печи булерьян

Для печи Булерьян используют такие виды топлива:

  • торфяные брикеты;
  • дрова;
  • различные отходы бумажной и деревообрбатывающей промышленности.

Сжигание в печи каменного угля может повредить элементы конструкции. Использование легковоспламеняющихся жидкостей или газов в качестве топлива недопустимо.

Как работает печь Булерьян?

Принцип работы печи Булерьян

Благодаря опоясывающим печь трубам, происходит быстрый ее нагрев и плавное распределение теплого воздуха по всему помещению. В каждом патрубке, соприкасающемся с топкой, воздух нагревается до температуры 60-150 градусов (холодный воздух поступает в каждую трубу снизу, нагревается и выходит с верхнего конца трубы), при этом не происходит накала металлической конструкции до красна.

Чтобы достичь быстрого прогрева помещения, необходимо постоянно производить дозакладку топлива (интенсивный режим). В случае, когда помещение прогрето, и необходимо только поддерживать в нем заданную температуру, производят закладку топлива и оно медленно тлея, выделяет тепло до 8 часов кряду (режим газификации).

Установка печи

Устанавливать печь Булерьян необходимо, выдержав расстояние от стен не менее полуметра (для защиты от возгорания), а перед печью должно быть не менее полутора метров свободного пространства. Под печью обязательно размещаем прочный негорючий фундамент – кирпичный или металлический.

Печь устанавливают на высоте до трехсот миллиметров от уровня пола. Дымовую трубу стоит утеплить минеральной ватой и оснастить козырьком для защиты от ветра и осадков.

Схема установки печи в доме

Эксплуатация печи

В процессе эксплуатации необходимо следовать таким правилам:

  • Устанавливаем оба регулятора-заслонки (на дверце и на дымоходе) в закрытое положение.
  • Закладываем в нижнюю камеру печи максимальное количество топлива, разжигаем огонь.
  • Регулируем интенсивность горения и температуру заслонкой-регулятором.
  • Чтобы произвести дозакладку топлива, обе заслонки полностью открываем, а спустя несколько минут, подкладываем в печь дрова.

При чистке печи нет необходимости в полном удалении золы с поверхности труб. Небольшой слой пепла желателен для хорошей газификации топлива.

Печь Булерьян своими руками: пошаговая инструкция по созданию

Будет достаточно трудно сделать печь Булерьян своими руками, не имея при этом необходимого промышленного оборудования и опыта сварки. В данном случае мы имеем дело с толстой сталью 4 миллиметровой толщины, а чтобы проварить такой толстый метал требуется достаточно навыков! Обязательно нужны: трубогибочный станок и сварочный аппарат, а также умение пользоваться ими.

Необходимые материалы и инструмент для работы:

  • жаропрочная котловая сталь (4 мм) размером 1х2 метра;
  • сталь толщиной 6 мм, размер 0,7х0,4 метра;
  • труба диаметром 110 мм и длиной 4 метра;
  • еще одна труба длиной десять метров, диаметром 57 мм и толщиной стенки 4 мм;
  • фурнитура металлическая (петли, ручки, запоры);
  • трубы 350 мм;
  • болгарка со всеми необходимыми кругами.

На бумаге обязательно делаем чертеж каждой детали в масштабе 1:1. По этим эскизам будем выполнять гибку, резку и сварку.
