Система антиобледенения кровли и водостока: выбор и монтаж

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Для начала намечаем места, где будет проложен кабель

Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт. При разметке внимательно осматриваем основание

Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой

При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.

Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.

Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену

Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.

Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.

Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения. Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя

Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.

Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.

На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед

Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.

Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.

В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.

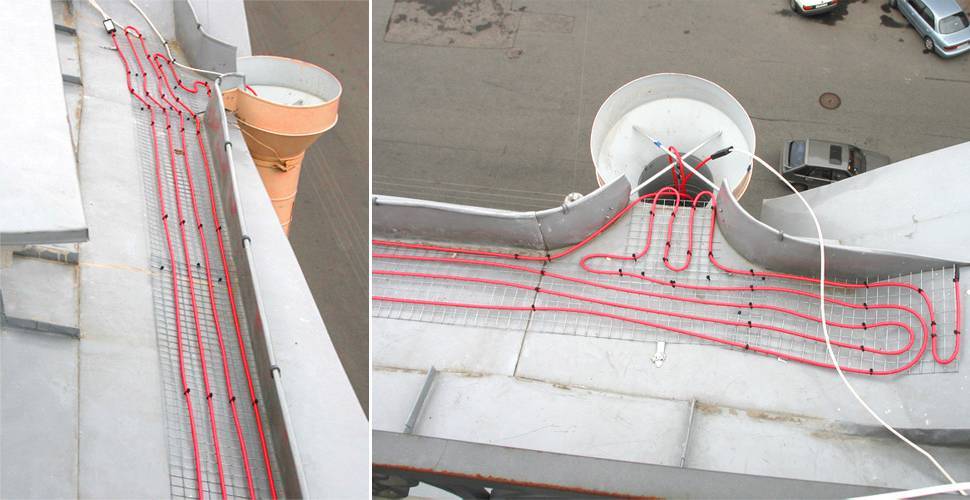

На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева

Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.

Если все в порядке, программируем термостат и запускаем систему в работу.

Правила эксплуатации систем

Расчёт необходимого уровня мощности и определение других параметров системы антиобледенения лучше всего доверить специалистам. Если же такой возможности нет, то следует учитывать правила эксплуатации и рекомендации экспертов, ведь от этого зависит безопасность и эффективная работа устройств. Основные правила заключаются в следующем:

монтаж системы проводится только в сухую тёплую погоду на чистой, сухой поверхности; в процессе крепления важно избегать повреждения кабеля, а если это произошло, то нужно полностью заменить нагревательный элемент; очистка крыши от снега проводится после отключения системы и максимально осторожно — нельзя повредить кабель и датчики; нужно установить автоматический выключатель для защиты цепи от короткого замыкания; все датчики должны располагаться в местах, доступных для обслуживания; реле времени, программируемые коммутаторы обеспечат автоматическое управление, так как ручное не всегда возможно. При эксплуатации системы важно отслеживать состояние кабеля, своевременно выявлять его повреждения и заменять вышедшие из строя элементы. Если необходима долговечная и эффективная система, то лучше всего приобрести качественный кабель, имеющий хороший внешний слой защиты

Если необходима долговечная и эффективная система, то лучше всего приобрести качественный кабель, имеющий хороший внешний слой защиты

При эксплуатации системы важно отслеживать состояние кабеля, своевременно выявлять его повреждения и заменять вышедшие из строя элементы. Если необходима долговечная и эффективная система, то лучше всего приобрести качественный кабель, имеющий хороший внешний слой защиты. Поэтому эксперты советуют не экономить на качестве всех компонентов системы антиобледенения и приобрести качественный и безопасный вариант

Поэтому эксперты советуют не экономить на качестве всех компонентов системы антиобледенения и приобрести качественный и безопасный вариант.

Видео: подключение саморегулирующегося кабеля

Система антиобледенения удобна не только для кровли и водостоков, но также и ступеней наружных лестницы и других поверхностей, на которых нужно предотвратить образование наледи

При этом важно убедиться в безопасном устройстве электрической системы и произвести квалифицированный монтаж с соблюдением всех указанных в нашей статье правил

Как правильно выбрать кабель для обогрева кровли

Для того чтобы подобрать оптимальный вариант для обогрева крыши, первым делом следует изучить ее конструктивные особенности, в том числе и схему укладки водосточных труб, поскольку они также нуждаются в защите от обледенения.

Совет. Имейте в виду: водосточные трубы всегда подогреваются дополнительно в местах возможного образования наледи. Если слив трубы доходит до канализационной системы, кабель придется тянуть до того места, где земля промерзает.

Поскольку кабель является главным рабочим элементом антиобледенительной системы, при выборе подходящей модели для дома следует обратить внимание именно на него. Существуют два вида нагревательного электрокабеля: резистивный и саморегулирующийся

В первом случае кабель можно охарактеризовать как простой в устройстве, весьма недорогой, с высоким показателем удельного тепловыделения и довольно «работоспособный». К сожалению, имеется у подобного кабеля и существенный недостаток: если кабель выйдет из строя, заменить поврежденный участок не удастся (его нельзя резать), а, значит, придется менять всю секцию. В продажу резистивный кабель поступает готовыми секциями определенной длины. Внутри кабеля проложена жила (иногда две).

Если крыша вашего дома достаточно компактная, можно обойтись одножильным вариантом, если же нет – придется брать двужильный. Помните, при покупке длинного мотка вам придется монтировать его целиком.

Саморегулирующийся кабель обладает большим преимуществом по сравнению с резистивным: он совершенно не подвержен перегреву/перегоранию. К тому же, его можно совершенно спокойно резать на нужные участки. Внутри саморегулирующегося кабеля расположена полупроводниковая жила, которая в зависимости от температуры воздуха способна менять сопротивление. Антиобледенительные системы с саморегулирующимся кабелем обладают достаточно высоким КПД.

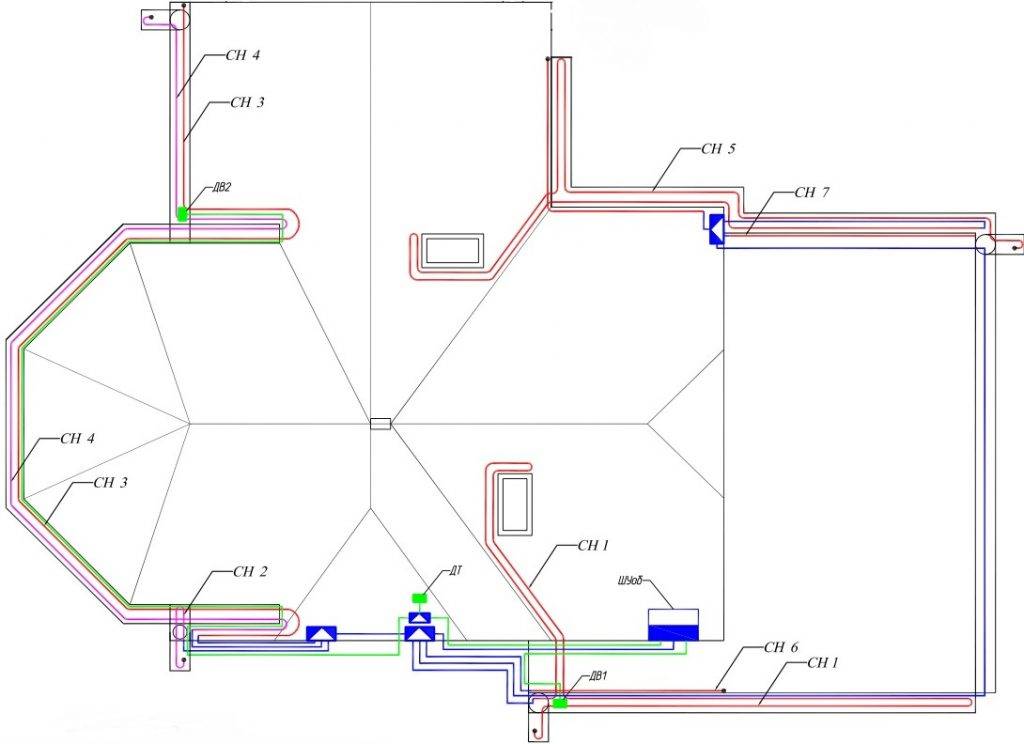

Перед началом монтажа составьте план-схему

Специалисты считают наиболее эффективной комбинированную систему обогрева. Так для обогрева кровли можно использовать недорогие резистентные кабели, а в водосточных трубах проложить саморегулирующиеся.

С типом кабеля разобрались. Теперь необходимо разобраться с тем, по какому критерию, кроме типа, его выбирать

Все достаточно просто: при покупке обращайте внимание на два показателя: мощность рабочую и в покое. Производитель обычно указывает их непосредственно на самом кабеле

Рабочая мощность – та, которой обладает кабель при его температуре в 0 градусов. Мощность в покое – та, которой обладает кабель при температуре воздуха в 0 градусов.

В целом, на этом можно закончить рассмотрение особенностей антиобледенительных систем. Теперь вы имеете представление о принципе их работы, устройстве, а также критериях выбора подходящей системы для своего дома. Удачной покупки!

Чего не стоит делать при установке системы антилед?

Из-за кажущейся простоты монтажа системы неопытные работники совершают типичные ошибки. И обогрев кровли и водостоков работает некорректно, не работает вовсе либо становится причиной преждевременной гибели водосточной системы и кровли.

Мы собрали самые распространенные ошибки, которые совершают монтажники системы антиобледенения.

1. Не учтена специфика здания. Система была смонтирована «как у всех». В результате она оказалась неэффективной. На некоторых участках продолжает образовываться наледь.

Как правильно? Предварительно спроектировать систему обогрева водостоков и кровли.

2. Противоположный пример: кабель уложен там, где в нем нет необходимости. Для системы вреда от этого не будет. Но это бессмысленные траты, без которых можно обойтись.

Как правильно? Тщательно продумать систему до начала монтажа.

3. Использован кабель для теплых полов, а не для кровли. А он прослужит значительно меньше.

Как правильно? Использовать специальный кабель с защитой от ультрафиолета и погодных условий.

4. Кабель закреплен скобами с использованием саморезов. В результате герметичность кровли нарушается, образуется течь.

Как правильно? Использовать крепления без механического повреждения кровельных материалов.

5. Кабель закреплен пластиковым хомутом, не предназначенным для наружных работ. На солнце он быстро придет в негодность. Такое крепление прослужит не более года.

Как правильно? Использовать специальные крепления.

6. Кабель для обогрева труб водосточной системы не закреплен с помощью троса или оцинкованной цепи. При определенных обстоятельствах на нем начнет нарастать снег и лед, а под их весом рано или поздно кабель оборвется.

Как правильно? Обогрев желобов и водостоков делается с использованием троса или цепи.

7. Использован кабель мощностью менее 25 Вт/м. Такая система не будет справляться со своей задачей.

Наглядный пример, как работает кабель нагрева малой мощности (фото №13)

Как правильно? Подбирать систему анти-лед по мощности в соответствии с конструктивными характеристиками крыши и водостоков.

8. Датчик температур расположен под прямыми солнечными лучами или рядом с греющим кабелем. Он фиксирует недостоверную температуру, и вся система работает некорректно.

Как правильно? Все датчики должны располагаться в положенном месте. Детектор температур — в тени.

9. Нет водосточной системы. Устройство обогрева кровли все равно можно установить. Но снег и наледь будут таять, стекать с крыши по фасаду дома и замерзать, образовывая наледь на отделке. Когда она начнет таять, может отваливаться вместе с отделкой.

Выбор кабеля

Ошибка №2

Обратите внимание, здесь используется совсем другой нагревательный кабель, отличный от того, что прокладывается в теплых полах внутри дома. Его оболочка изготавливается из специального теплостойкого светостабилизированного ПВХ пластиката

Данный материал не боится воздействия ультрафиолета и жестких климатических условий

Его оболочка изготавливается из специального теплостойкого светостабилизированного ПВХ пластиката. Данный материал не боится воздействия ультрафиолета и жестких климатических условий.

Есть два вида такого кабеля:

саморегулирующийся

резистивный

Для обычного дома вполне сгодится второй вариант. Он имеет постоянную мощность и помимо недорогой цены, более надежен, чем саморегулирующийся.

Преимущества использования обогревающей системы

Основой системы обогрева или антиобледенительной системы является специальный электрический кабель, который устанавливается по наружной части кровли и в наиболее опасных местах. Принцип ее действия основан на том, что при прохождении электрического тока по кабелю выделяется значительная тепловая энергия за счет повышенного электрического сопротивления жил.Преимущества обогрева крыши:

1. Предотвращение накопления чрезмерного количества снега и наледи, а также сосулек на карнизе.
2. Устранение необходимости ручной чистки кровли и удаления сосулек.
3. Создание условий для равномерного таяния снега и планомерного отвода талой воды.
4. Исключение риска образования ледяных пробок, блокирующих водоотводящую систему.
5. Повышение долговечности кровли за счет снижения механических нагрузок.
6. Возможность контроля процесса и его автоматизации.
7. Обеспечение эстетичного внешнего вида сооружения в зимнее время.

Система обогрева требует значительных финансовых затрат и привлечения специалистов для монтажа, но она способствует увеличению срока службы кровли и исключает несчастные случаи, происходящие при падении снежных лавин и сосулек с крыши.

Схема подключения датчиков и метеостанции системы антиобледенения крыши

В щитке управления монтируете все вышеперечисленные элементы. В качестве термостата возьмем модель от Spyheat SMT 527D.

Первым делом от щитка до каждой рапредкоробки, ранее установленных на стенах, необходимо протянуть трехжильный кабель питания ВВГ.

Сечение кабеля выбирайте исходя из общей мощности обогрева кровли.

Каждый кабель отдельной секции маркируется и подключается на свой автомат.

Кстати, некоторые специалисты целенаправленно отказываются от соединения силового кабеля питания с нагревательным кабелем в уличных распредкоробках. Вместо этого они монтируют переходные герметичные муфты.

С чем это связано? Коробки очень часто затекают, в результате появляются утечки по току.

А вследствие того, что в одной коробке зачастую соединяют сразу несколько секций, при утечке и срабатывании УЗО, ваша система становится полностью неработоспособной.

При стыковке разных секций через независимые муфты такого не происходит.

Помимо силовых кабелей в распаечную коробку на стенке прокладывают и контрольный 7-ми жильный кабель КВВГ. Он подключается к проводам от датчиков.

Каждая жила контрольного кабеля с обоих сторон подписывается в зависимости от вашей марки терморегулятора. Для нашей выбранной модели SMT 527D маркировка будет следующей.

жилы на датчик осадков – 13,14,23

на датчик температуры – 17,18

на датчик влажности – 19,20

Датчик температуры монтируется в тени, на северной стороне дома.

Ошибка №8
Нельзя его размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.

Концы кабеля заводятся в общую коробку, куда приходят все провода с щитовой и с крыши.

Датчики влажности и осадков кладут на дно желоба водостока.

Концы кабеля опять же протягиваются в общую распаечную коробку. В этой коробке провода соединяются по следующей схеме.

Сначала подключаются силовые кабеля питания 220В. Их жилы фаза-ноль-земля через опрессовку или винтовые зажимы соединяются с жилами нагревательных кабелей на крыше дома и водостока.

Каждая секция запитывается от отдельной линии. После этого можно переходить к контрольным датчикам.

Датчик осадков – жилы 13,14,23

Датчик температуры – жилы 17 и 18

Датчик влажности – жилы 19,20

После чего плотно закрываете коробку и переходите к сборке схемы автоматики в распредщитке.

Схема подключения для выбранного нами терморегулятора будет выглядеть следующим образом.

Имейте в виду, что терморегулятор SMD 527D имеет три независимых канала (5-6, 7-8, 9-10). На вышеприведенной схеме они условно объединены.

В действительности их можно выводить по отдельности, либо вообще задействовать только один единственный. Например 5-6.

При раздельной работе каналы будут включаться по-разному, в зависимости от срабатывания того или иного датчика. Вот алгоритм работы всей системы.

В случае, если нагрузка вашего нагревательного кабеля на кровле менее 3,5квт на канал, можно исключить из схемы пускатель, подсоединив все напрямую.

Включаете автомат питания и проверяете работоспособность системы.

В конце осени, перед каждой зимой, обязательно проверяйте все контакты в распределительных коробках и очищайте от листьев водосточные лотки.

Налипание грязи и посторонних предметов на греющий кабель нередко приводят к его выходу из строя.

Ошибка №9
Еще запомните – нельзя упускать момент запуска системы антиобледенения. Ручной режим здесь категорически не рекомендуется в качестве основного.

Допустим за ночь с отключенным кабелем прошел большой снегопад, и у вас на крыше образовалась приличная шапка снега. Если утром в минусовую температуру включить обогрев, то эта шапка скорее всего не исчезнет.

Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Падающий сверху снежок, только прибавит проблем и объема.

Хотя в самом желобе и будет тепло, но верхняя шапка не растопится в ближайшие часы. На это может уйти несколько дней.

Поэтому вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки.

Грубо говоря, снег должен падать уже на горячий кабель, чтобы таять сразу, а не собираться горкой вокруг него.

Ошибка №10
Без терморегулятора и датчиков в этом деле не обойтись. Также, как и без УЗО!

Не забывайте, что кабель у вас фактически будет лежать в воде.

И при повреждении изоляции и отсутствии УЗО или диффа, удар током от металлических конструкций дома, вопрос времени.

https://youtube.com/watch?v=RLWYfGA0_9E%3F

Источники – cable.ru, Кабель.РФ
