Как выбрать алюминиевые радиаторы отопления

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

  • блока окон «Вид радиатора»;
  • десяти строк ввода данных;
  • блока окон «Тип подключения»;
  • четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах.
В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах.
Выберете качество остекления.
Выберете площадь остекления (равна отношению площади окна к площади помещения), в %.
Укажите степень утепления.
Выберете климатическую зону – регион проживания.
Укажите количество внешних углов и стен комнаты.
Выберете вариант помещения, которое находится над комнатой.
Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60
Выберете планируемый тип подключения.

После этого появится следующая информация:

  • Количество секций, в штуках.
  • Тепловые потери помещения, в ваттах.
  • Удельные теплопотери помещения, в Вт/м2.
  • Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

  • Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
  • Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
  • Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

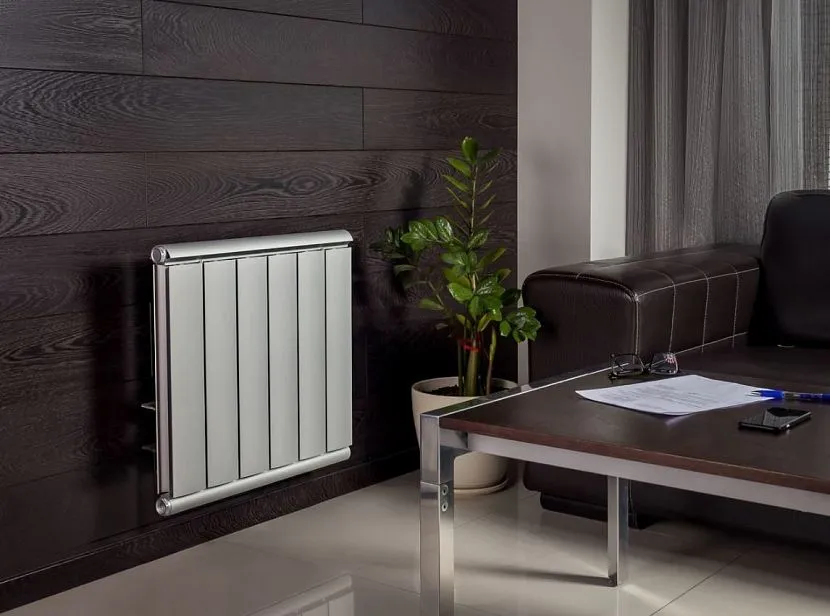

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Плюсы и минусы эксплуатации биметаллических радиаторов

Итак, перед тем как сделать окончательный выбор и выполнить подключение биметаллических радиаторов отопления, следует подытожить всю информацию об этих приборах с целью объективного сравнения всех достоинств и недостатков.

Изделия из биметалла подходят для централизованных и автономных систем отопления, но следует учитывать, что если качество теплоносителя низкое – это скажется на сроке службы;
Также следует принимать во внимание что, так как коэффициент расширения стали и алюминия разный, то со временем это скажется на прочности радиатора;

Способны выдерживать до 35 атм. в системе (монолитные – до 100 атм.):
Срок их службы составляет в среднем 25-35 лет;
Имеют высокую теплоотдачу;

Секционные биметаллические радиаторы ремонтопригодны;

Как рассчитать количество секций

В некоторых приборах существует возможность ручного регулирования температуры при помощи термостата, а за счет малого сечения каналов, достигается более эффективное расходование теплоносителя;

Можно выбирать не только горизонтальный способ монтажа, но и вертикальный: это возможно за счет дополнительных ребер жесткости, присутствующих у некоторых моделей;
Так как стоимость биметаллических радиаторов достаточно высока, чтобы сократить расходы на их приобретение, следует выполнить правильно расчет необходимого количества секций батареи или размер монолитного прибора.. Одним из главных недостатков биметаллических радиаторов считается высокая цена, но с учетом их положительных эксплуатационных характеристик, его нельзя считать определяющим при осуществлении выбора вида отопительного прибора

Одним из главных недостатков биметаллических радиаторов считается высокая цена, но с учетом их положительных эксплуатационных характеристик, его нельзя считать определяющим при осуществлении выбора вида отопительного прибора.

А бесспорным достоинством биметаллических радиаторов является их эстетически привлекательный вид

Эти изделия отлично вписываются практически в любой интерьер, при этом, не акцентируя на себя лишнее внимание.

Также – это весьма эргономичные изделия без острых углов, что очень важно при использовании в жилых помещениях, особенно в детских комнатах

Также – это весьма эргономичные изделия без острых углов, что очень важно при использовании в жилых помещениях, особенно в детских комнатах

ТЭНы для алюминиевых батарей

ТЭНы, устанавливаемые непосредственно в радиаторы отопления, могут быть как основным, так и дополнительным источником тепла.

Нагревательный элемент вставляется непосредственно в алюминиевую батарею вместо заглушки, подключается к электросети и управляется термостатом.

Не самый эффективный способ обогреть дом, зато отличный вариант для обогрева гаража или подсобного помещения. В качестве дополненного источника тепла ТЭН может спасти в случае аварии с основной системой отопления и не дать радиатору и дому остыть.

Для алюминиевых радиаторов стоит подбирать соответствующий ТЭН с возможностью беспроблемной работы с алюминием. Производители подбирают материалы, способ герметизации и даже тип термостата таким образом, чтобы исключить любую возможность возникновения электрохимических процессов коррозии.

Лучший трубчатый алюминиевые радиатор

Purmo Aquilo F1T 90 290 x1

Данная модель представляет собой забавное техническое решение от компании из Финляндии. Радиаторы устанавливаются в полу обогреваемого помещения. Нагревательным элементом выступает тепловой элемент черного цвета, который устанавливается в оцинкованной черной ванночке из стали.

Производительность радиатора увеличивается благодаря бесшумным центробежным вентиляторам с двигателями по 12 вольт, которые разгоняет производимый теплый воздух. По отзывам пользователей, в комплекте отсутствует трансформатор, без которого запрещается использовать это устройство, решетка и регулятор, отвечающий за обороты вентилятора. Подключить девайс можно с помощью двух патрубков со специальной резьбой. Устройство работает с давлением 10 бар и максимальной температурой в 110 градусов.

Учитывая отзывы покупателей этого радиатора, мы выявили следующие положительные характеристики:

  • Девайс очень компактен, благодаря чему значительно экономит место;
  • Отличная отдача тепла;
  • Стильный дизайн;
  • Эргономичность.

Отрицательные:

  • Высокая стоимость;
  • Необходимо покупать дополнительное оборудование.

Конструктивные разновидности

Алюминиевые изделия можно приобрести как в виде отдельных секций (сборку осуществляют непосредственно перед монтажом), так и в виде готовых (собранных в заводских условиях батарей из 4-16 секций). Преимуществом первых является возможность наиболее точного расчета тепловой мощности для обогрева конкретного помещения. Однако их установка более трудозатратна и требует приобретения дополнительных соединительных аксессуаров (муфт и прокладок). Монтаж и подключение вторых занимает намного меньше времени. К тому же места соединения секций готовых батарей качественно прокрашены в процессе заводского изготовления, что, несомненно, весьма положительно влияет на внешний вид. Именно они наиболее востребованы на рынке отопительных приспособлений.

Различают две разновидности алюминиевых радиаторов в зависимости от места присоединения труб теплоносителя:

  • С нижним подключением. Такие устройства обычно применяют при строительстве современных торгово-развлекательных центров, офисных зданий, медицинских учреждений и индивидуальных домов (или коттеджей).
  • С боковым подключением. Эти батареи наиболее востребованы для замены батарей при ремонте стандартных городских квартир. Четыре отверстия (по два с каждой стороны) позволяют осуществить как одностороннее, так и двухстороннее подключение труб теплоносителя. Незадействованные отверстия закрывают специальными заглушками.

Внутреннее сечение вертикальных каналов радиаторов может быть:

  • круглым (по прочностным характеристикам именно такие изделия являются лучшими алюминиевыми радиаторами отопления);
  • эллипсообразным (в настоящее время применяется достаточно широко);
  • ромбовидным (ввиду небольшой прочности от такой геометрии отказались многие ведущие производители).

Расчет радиаторов отопления на квадратный метр дома

Вычислить величину батарей отопления для определенного помещения можно, ориентируясь на его площадь. Это самый простой способ – использовать сантехнические нормы, которые предписывают, что тепловой мощности 100 Вт в час нужно для обогрева 1 кв.м. Надо помнить, что этот метод используется для помещений, у которых потолки стандартной высоты (2,5-2,7 метра), а результат получается несколько завышенным. К тому же он не учитывает таких особенностей, как:

  • число окон и тип стеклопакетов на них;
  • количество в комнате наружных стен;
  • толщина стен здания и из какого материала они состоят;
  • тип и толщина использованного утеплителя;
  • диапазон температур в данной климатической зоне.

Лучший алюминиевый радиатор с нижним подключением

Rifar Alum Ventil 350 x16

Российский производитель разработал серию Ventil специально для тех людей, которым необходимо подключать радиатор именно снизу. На данную модель можно установить специальный термостатический клапан.

Очень маленькая толщина стенки секций и овальное сечение, обладающее специфической геометрией, гарантируют огромное рабочее давление в 20 бар и высокую теплоотдачу в 2448 Вт, что обеспечивается большим количеством секций, общим весом в 19 с половиной килограмм. Объем всех секций составляет три литра, а расстояние между осями около 8 сантиметров.

Данная модель обладает следующими плюсами, которые мы выявили из отзывов покупателей:

  • Приятная эргономика устройства;
  • Высокий уровень теплоотдачи;
  • Устойчивость не только к коррозии поверхности, но и к последствиям химикатов.

Отрицательные:

Для очистки необходимо задействовать специальное оборудование.

Стоимость алюминиевых отопительных приборов

Стоимость одной секции алюминиевого радиатора колеблется в пределах 250-700 руб. Упрощенно можно считать, что для обогрева 1 кв. м площади требуется около 100 Вт. Качественные европейские радиаторы обладают теплоотдачей от 180 Вт/секция. Таким образом, одна секция такого радиатора может обогреть около 2 кв. м, то есть, для обогрева типовой двухкомнатной квартиры площадью 60 кв. м в совокупности потребуется 30 секций общей стоимостью 12 000 – 15 000 руб. Имейте в виду, что это грубый расчет, за точным вычислением лучше обратиться к менеджеру магазина, где вы планируете приобретать радиаторы. Он уточнит тепловую мощность по техпаспорту и квалифицированно подсчитает необходимое количество секций.

Имейте в виду! Недорогие китайские радиаторы могут не соответствовать заявленной мощности. Инженерами итальянской компании Global в целях защиты репутации европейских производителей были организованы специальные испытания в связи с обнаружением на российском рынке контрафактных изделий, а также многочисленных несоответствий между декларируемыми и реальными показателями теплоотдачи у целого ряда производителей. Испытания 11 моделей радиаторов проводились в авторитетной московской лаборатории «Витатерм». Расхождения между заявленными и реальными параметрами иногда доходили до 34,75%! При этом на основе европейской нормы EN 442 разница между декларированной теплоотдачей и реальной не должна превышать 4%. В «черный список» попали китайские бренды:

  • Oasis;
  • Konner;
  • Radena;
  • OGINT;
  • Warma;
  • Apriori и др.

Что в первую очередь учитывают при выборе алюминиевых батарей?

Каждый из производителей, рекламируя свою продукцию, обязательно утверждает о ее надежности и долговечности. Однако, на самом деле, специалисты в один голос не рекомендуют устанавливать алюминиевые радиаторы в контуры отопления, подключенные к центральной системе. Ее работа довольно часто отличается нестабильностью – возможные гидроудары или просто резкие перепады давления с большой амплитудой способны повредить внутренние каналы и соединительные узлы этого прибора отопления. Кроме этого, теплоноситель в центральном отоплении вполне может быть невысокой чистоты и качества, с содержанием кислотной или щелочной среды, что тоже не пойдет на пользу алюминиевым поверхностям, так как этот металл сложно отнести к химически инертным.

Поэтому можно с полным основанием утверждать, что алюминиевые радиаторы отопления подходят в большей мере для автономных систем частных домов и квартир, где владелец способен самостоятельно контролировать уровень давления и температуры в контурах давление, а также химический состав и качество теплоносителя.

Обязательно следует постоянно иметь в виду информацию о чрезвычайно большом количестве подделок, представленных в продаже на стихийный рынках и даже в некоторых магазинах. При изготовлении контрафакта обычно используется торговая марка известных брендов, в «чистом виде» или с незаметными, на первый взгляд, изменениями в названии или логотипе, но качество подобных радиаторов никак не соответствует оригинальным изделиям ведущих производителей. Прослеживается закономерность — чем авторитетнее компания-производитель, тем больше делается подделок под ее продукцию.

При покупке радиаторов выбирайте только оригинальную продукцию известных производителей!

Поэтому приобретать алюминиевые радиаторы имеет смысл только в специализированных магазинах, там, где продавец может предъявить, а покупатель – тщательно изучить сертификаты качества и сопроводительную техническую документацию на приобретаемое изделие с гарантией производителя.

Сильные и слабые стороны батарей из алюминия

Перед тем как переходить к вопросу, какие алюминиевые радиаторы лучше, стоит разобраться в их преимуществах и недостатках.

В достоинства можно записать:

высокую теплопроводность, благодаря этому отопительный прибор прогревается очень быстро, хотя это и не очень важно с точки зрения эффективности отопления;

отличный внешний вид. Типовые радиаторы этого типа выпускаются белыми, но при желании можно найти и цветные модели, правда, стоить они будут больше;

Цвет можно выбрать любой

  • тепловая мощность одной секции у лучших представителей этого класса может достигать 200 Вт. Достигается столь выдающийся результат за счет развитой поверхности оребрения;
  • форма ребер батарей выполнена таким образом, чтобы передача тепла в комнату шла 2 способами – за счет конвекции и путем обычного теплового излучения с поверхности металла. Благодаря этому прогрев помещения идет более равномерно;

Обогрев помещения выполняется и за счет конвекции

вес целого радиатора небольшой, это важно, если установка выполняется своими руками без помощников;

объем воды в отопительном приборе меньше, чем, например, в чугунном аналоге, в одной секции находится всего лишь до 0,45 л воды. Это качество полезно в автономных отопительных системах, когда установлен сравнительно маломощный циркуляционный насос.. Без недостатков также не обошлось, но назвать их критическими сложно:

Без недостатков также не обошлось, но назвать их критическими сложно:

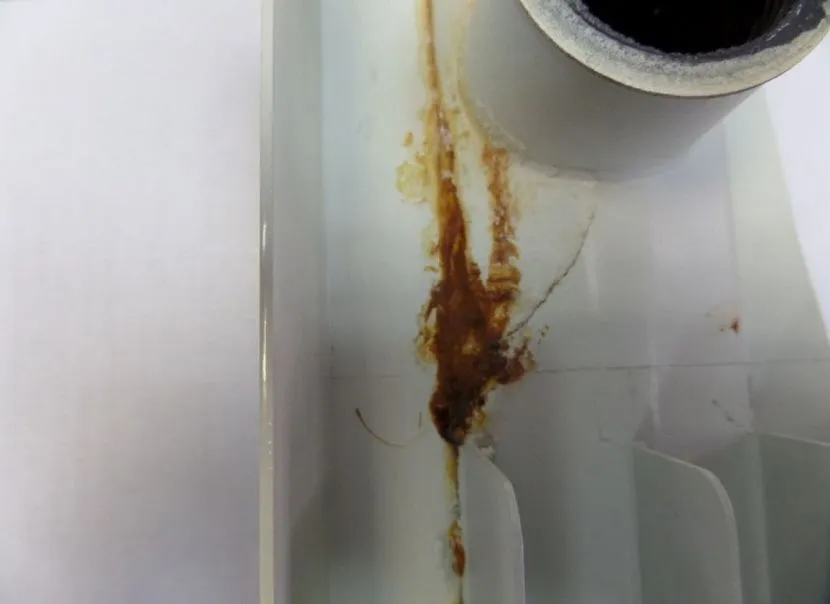

алюминиевый сплав весьма чувствителен к качеству теплоносителя (речь идет об уровне -рН), нежелательно, чтобы этот показатель был выше 7-8. По этому критерию в вопросе, что лучше стальные или алюминиевые радиаторы, предпочтение нужно отдать стали;

  • также нежелательно наличие твердых включений в воде. Они легко повреждают защитный слой на внутренней поверхности радиатора, а это повышает риск коррозии алюминия;
  • цена таких отопителей повыше, чем у обычных чугунных, но ниже стоимости медных или биметаллических моделей;
  • со временем происходит завоздушивание батареи, но это не критично, лишний воздух всегда можно стравить через кран Маевского;

Кран Маевского позволит быстро стравить лишний воздух

в некоторых моделях диаметры вертикальных каналов коллектора настолько малы, что могут легко забиться, если в теплоносителе встречаются твердые включения.

При таком соотношении преимуществ и недостатков становится понятным, почему алюминиевые радиаторы настолько популярны.

Биметаллические радиаторы – что это

На протяжении многих лет в отопительных системах использовались чугунные и стальные отопительные батареи. Они обладали определенными достоинствами, но со временем их вытеснили современные алюминиевые и биметаллические радиаторы, обладающие высокой эффективностью. На сегодняшний день лидером по уровню надежности являются именно биметаллические модели. Что они собой представляют?

Алюминиевые радиаторы отопления очень чувствительны к давлению в системе, и при высоком давлении неизбежно лопнут.

Многие знают об эффективных и недорогих алюминиевых батареях. Радиаторы из алюминия характеризуются отличной теплоотдачей, небольшим весом и легкостью в монтаже. Но у них есть и явные минусы – это отсутствие стойкости к коррозии, высокому давлению и гидроударам. Алюминий портится под воздействием агрессивных теплоносителей и лопается при превышении номинального давления. Для решения проблемы с отсутствием стойких радиаторов были созданы биметаллические батареи отопления.

Основой биметаллических радиаторов является прочная сталь – из нее выполняется сердцевина. Поверх этой стальной сердцевины располагается «рубашка» из алюминия, отвечающая за теплоотдачу. В результате получается эдакий «бутерброд» из двух металлов. Сталь хорошо переносит скачки давления и гидроудары, а под воздействием агрессивного теплоносителя она портится достаточно слабо. Благодаря этому батарея получается очень выносливой.

Что касается алюминиевой «рубашки», то с теплоносителем она не контактирует, поэтому ей практически ничего не угрожает. В результате у разработчиков получилось создать легкие, долговечные и необычайно прочные батареи отопления. Каковы преимущества биметаллических батарей?

Биметаллический радиатор состоит из прочной стальной сердцевины и алюминиевого корпуса.

  • Продолжительный срок службы – в производстве радиаторов используется стойкая и долговечная сталь, не портящаяся под воздействием агрессивного теплоносителя. Что касается алюминия, то в сухой среде он практически вечен;
  • Стойкость к высокому давлению и гидроударам – за это отвечает все тот же стальной сердечник. Производители батарей заявляют, что их радиаторы с легкостью выдерживают скачки давления до 50-60 атмосфер. Также на рынке стали появляться модели, обладающие стойкостью к давлению до 100 атмосфер (кратковременно);
  • Продолжительный срок службы – он достигает до 25 лет. Но практика показывает, что этот показатель не предельный;
  • Высокая теплоотдача – залог эффективности отопительной системы. Радиаторы из биметалла обладают теплоотдачей до 200 Вт на одну секцию. Это очень высокий показатель, характерный для стальных и алюминиевых моделей – именно к этому и стремились разработчики при создании этих батарей;
  • Великолепный внешний вид – батареи из биметалла предельно аккуратные и компактные. Они хорошо подходят для открытого и скрытого (под панели) монтажа. Их можно установить как в квартире, так и в офисе – они отлично вписываются в любые интерьеры;
  • Отсутствие инерционности – батареи из биметалла нагреваются за считанные минуты. Это связано с низкой теплоемкостью используемых металлов;
  • Возможность ремонта – при необходимости, вышедшую из строя секцию можно быстро заменить, не меняя батарею целиком.

Таким образом, биметаллические батареи отопления вобрали в себя только самые лучшие черты своих предшественников. Они стали незаменимы при создании отопления в многоэтажных домах, где наблюдается высокое давление теплоносителя. Но у них есть и свои недостатки:

  • Высокая стоимость – недостаток не очень существенный, так как за качество и надежность нужно платить;
  • Шумность – это проявляется со временем и только на батареях плохого качества (когда производитель откровенно «халтурит», экономя на производстве радиаторов). В результате теплового расширения батареи начинают издавать посторонние звуки.

На этом список можно завершить, так как особых недостатков у биметаллических батарей нет – только сплошные достоинства.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

  • каждое окно добавляет к показателю 0.2 кВт;
  • дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

Где:

  • первый показатель – это площадь комнаты;
  • второй – стандартное количество Вт на м2;
  • третий и четвертый указывают на то, что в комнате по одному окну и двери;
  • следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
  • шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Какие лучше

Чугунные или алюминиевые

Чугун уступает алюминию в теплопроводности, коэффициент 62,8 Вт/м*К у чугуна против 200 Вт/м*К алюминиевых сплавов. С точностью до наоборот обстоит дело с теплоемкостью металлов.

За счет высокой теплопроводности алюминиевые батареи можно делать с меньшим сечением внутреннего канала, все равно тепло успеет перейти от теплоносителя к металлу и далее воздуху в помещении.

Вместе с низкой плотностью есть возможность построить радиаторы отопления в разы легче и эффективнее по теплоотдаче. Финальный штрих – возможность формовки у алюминия выше, чем у чугуна, и батареям можно придать практически любую удобную форму.

Все что может предложить чугун – это стойкость к коррозии и полная химическая нейтральность к любым типам теплоносителя. Алюминий в этом плане сильно отстает. Он менее прочный и без дополнительной защиты оксидной пленкой, керамическими или полимерными покрытиями вступает с водой в бурную химическую реакцию с выделением газа.

При наличии электропроводной связи со стальными или медными деталями провоцирует электрохимическую реакцию, так же с плачевными результатами.

Стальные и биметаллические или алюминиевые

Сталь гораздо прочнее алюминия и в то же время пластичнее чугуна. Биметаллические и трубчатые стальные радиаторы способны выдержать большее давление и в особенности гидроудары, однако в ущерб тепловой эффективности. Теплопроводность стали ниже алюминия, так же как и вес радиатора  больше.

В частном доме, где есть возможность контролировать качество теплоносителя и состав оборудования в теплоэффективности алюминиевые радиаторы явно выигрывают по всем параметрам, включая даже стоимость.

Однако в случае с центральным отоплением слишком велики риски, что алюминий станет определяющим фактором поломки уже в первый же сезон эксплуатации.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C

То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

При пересчете действуем в следующем порядке. Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Секция (радиатора отопления) — наименьший конструктивный элемент батареи радиатора отопления.

Обычно представляет собой полую литую из чугуна или алюминия двутрубчатую конструкцию, оребрённую для улучшения термопереноса способами излучения и конвекции.

Секции радиатора отопления соединяются между собой в батареи при помощи радиаторных ниппелей, подвод и отвод теплоносителя (пара или горячей воды) производится через ввёрнутые муфты, лишние (неиспользуемые) отверстия заглушаются резьбовыми заглушками в которых иногда вворачивается кран для дренажа воздуха из системы отопления. Окраска собранной батареи производится, как правило, после сборки.

Калькулятор количества секций в радиаторов отопления

Онлайн калькулятор для расчета необходимого количества секций радиатора для отопления заданного помещения с известной теплоотдачей

Формула расчета количества секций радиатора

N = S/t*100*w*h*r

где,

  • N — количество секций радиатора;
  • S — площадь комнаты;
  • t — количество тепла для обогрева комнаты;
  • w — коэффициент окон
  • Обычное остекление — 1.1;
  • Пластик (двойное остекление) — 1;
  • h — коэффициент высоты потолков;
  • до 2.7 метров — 1;
  • от 2.7 до 3.5 метров — 1.1;
  • r — коэффициент размещения комнаты:
  • не угловая — 1;
  • угловая — 1.

Необходимое количество для обогрева комнаты (t) рассчитывается умножением площади комнаты на 100 Вт. То есть для обогрева комнаты 18 м 2 , необходимо тепла 18*100=1800 Вт или 1.8 кВт

Разновидности алюминиевых батарей

Начать следует с того, что алюминиевые радиаторы не все одинаковы. Они подразделяются на три основных вида. И, чтобы сделать правильный выбор, следует внимательно изучить особенности каждого.

Литые батареи из алюминия

Эти приборы действительно производятся методом литья с использованием сплава алюминия и кремния, который заливают в формы под большим давлением и оставляют для застывания и последующей обработки.

В сплаве около 12% кремния, такая добавка повышает прочность изделия.

Литые батареи имеют проходной канал вертикального типа, горизонтальные каналы, пластины оребрения и наружное покрытие

Вертикальный канал уже, чем горизонтальные, а оребрение значительно увеличивает площадь отдачи тепла. Секции между собой могут скрепляться с помощью ниппеля.

Литые устройства высотой полметра дают теплоотдачу около 200 Вт, а служат такие конструкции не менее 15 лет.

Экструзионные радиаторы

Экструзионное изготовление подразумевает методику продавливания всё того же алюминиево-кремниевого сплава через сопла для образования формы. После того, как секции застынут, их соединяют между собой прессованием.

Если говорить о качестве, то экструзионные радиаторы почти ничем не отличаются от литых.

Разница только в том, что количество секций в готовом приборе изменить невозможно. Кроме того, предъявляется меньше требований к водородному показателю теплоносителя в системе отопления

Анодированные батареи

Анодированные приборы стоят в этом ряду особняком. Они мало отличаются в конструктивном плане от литых и экструзионных, но имеют другой сплав и методику обработки.

В этом варианте используется алюминий высокой чистоты, а после отливки секционной формы, его подвергают анодному оксидированию, которое увеличивает прочность материала и устойчивость к химическому и механическому воздействию

После такой подготовки секции батарей погружаются в электролит и только затем соединяются между собой с помощью наружных муфт.

Внутри поверхность анодированных радиаторов гладкая, что значительно облегчает движение теплоносителя в системе.

Как спустить воздух

Для удаления воздуха из радиаторов, в том числе алюминиевых, используется кран Маевского или автоматические воздухоотводчики. В первом случае, если батарея перестала нормально греть, следует приоткрутить заглушку клапана и дождаться, пока выйдет воздух и не пойдет чистый теплоноситель.

Во втором случае достаточно отрегулировать объем воздушной пробки, при котором будет срабатывать клапан, и он самостоятельно будет избавляться от накопившегося воздуха по мере его появления.

Автоматические воздухоотводчики для алюминиевых радиаторов гораздо предпочтительней, особенно если на них установлены также и терморегуляторы. При полном перекрытии регулятор тока теплоносителя повышается риск образования газовой пробки, за счет незначительного, но неизбежного контакта алюминия с водой.

Достаточно быстро в герметично закрытой батарее давление нарастет в разы и превысит допустимое значение. По этой же причине ни в коем случае нельзя перекрывать полностью вентили, установленные на радиаторах в летний период, если внутри системы остается теплоноситель.

https://youtube.com/watch?v=qMn5uyyuyWI%3F

Достоинства и недостатки

Алюминиевые радиаторы отопления – один из наиболее популярных вариантов для большинства систем отопления загородных домов и квартир. Наряду с широким списком преимуществ изделий, им свойственен объёмный перечень недостатков. Некоторые из них при подробном анализе могут сыграть ключевую роль при выборе подходящего варианта для той или иной ситуации.

Положительные факторы

Одним из основополагающих факторов является низкая стоимость и неплохие показатели теплоотдачи. Однако преимущество заключается не только в этом, но и целом ряде других причин:

  • Небольшой вес. Масса одной секции не более 1,5 кг. Таким образом, даже длинная десяти секционная батарея будет весить всего 15 кг. Этот критерий существенно облегчает задачу транспортировки и монтажа.
  • Максимальная температура теплоносителя. Максимальное значение разогрева рабочей жидкости может достигать 130°С, что значительно выше температуры кипения воды, которая преимущественно и используется в бытовых системах отопления.
  • Цена. Вышеупомянутый пункт, который делает алюминиевые радиаторы более приемлемыми в сравнении с ближайшим конкурентом – биметаллом. Последний не так податлив в обработке, как чистый металл, что и сказывается на окончательной стоимости продукта.
  • Высокий КПД. Алюминий имеет отличные показатели теплопроводности. Одна секция способна конвертировать около 150-200 Вт тепловой энергии. Сопоставив такой радиатор с биметаллическим, алюминиевый (при одинаковых размерах) будет греть лучше. Из этого следует, что для получения одинакового КПД секций биметалла потребуется больше. Из этого следует соответствующее возрастание цены.
  • Выбор типоразмеров. При необходимости легко подобрать радиатор, соответствующей глубины, ширины, так же и с разным межосевым расстоянием.
  • Эстетический внешний вид и качественное порошковое окрашивание. Нейтральный облик алюминиевых радиаторов делает их «не заметными» на стенах комнаты. Следует подчеркнуть, что данный фактор применим к большинству современных отопительных конвекторов. Исключением могут стать разве только громоздкие чугунные батареи-гармошки.


Они неплохо смотрятся даже без декоративных экрановИсточник at-54.ru

Недостатки

Несмотря на внушительное количество преимуществ, алюминиевые радиаторы имеют и несколько недостатков. Некоторые из них, по тем или иным факторам, могут оказаться ключевыми и стать причиной приобретения изделий из других материалов. Наиболее значимыми минусами являются такие:

  • Подверженность коррозии. Вероятность возникновения поражённых участков чаще всего проявляется в местах соединения радиатора с трубопроводом системы отопления. Избежать начала разрушительных процессов можно установкой более дорогостоящих батарей, внутренняя часть которых покрыта специальным антикоррозийным слоем.
  • Низкий срок службы соединений. Данный критерий относится только к сборным радиаторам секционного плана (тем, что собираются из отдельных секций). Количество соединений оказывает непосредственное влияние на длительность их эксплуатации (чем больше стыков, тем выше вероятность их протекания).
  • Чувствительность к щелочи. Если уровень кислотности теплоносителя по какой-то причине превысил 7 единиц, начинается химическая реакция в результате которой происходит выделение водорода. Повышение внутреннего давления приведёт к тому, что металл может лопнуть. Поэтому, если вы планируете приобретать радиатор для центральной системы отопления в многоквартирном доме (или иной, в которой нет возможности контролировать химический состав рабочей жидкости), отдайте предпочтение конвектору, изготовленному из другого металла.


Недостаток алюминиевых радиаторов заключается в их хрупкостиИсточник rssrv.ru

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
