Преимущества ковра с подогревом
Многие не могут позволить себе монтаж системы напольного обогрева. А мерзнуть в холодное время года не хочется никому. Благодаря современным технологиям можно приобрести мобильный ковер с подогревом.
Ковер оснащен пленочным обогревателем, который расположен между слоями коврового покрытия.
Сам нагреватель оснащен карбоновой нитью, которая обеспечивает мягкое излучение тепла. Устройство безопасно для использования, так как края ковра обработаны специальным образом. Такой ковер обладает многими преимуществами.
Многие предпочитают использовать ковер с подогревом, поскольку он безопасный и мобильный
Преимущества ковра с подогревом:
- Мобильность. Пленка обеспечивает бесперебойное тепло, что позволяет не мерзнуть и использовать ковер в качестве лечебного средства обогрева.
- Большая площадь ковра позволяет согреть всех членов семьи.
- Безопасность. Обогреватель не наносит вред здоровью и обеспечивает безопасное использование.
Подогреваемый пол позволяет согреваться в холодное время года, при этом значительно экономя электроэнергию. Отзывы о коврах-обогревателях можно прочитать в интернете на специализированных сайтах. Класть такой ковер на пол совершенно безопасно, что позволяет использовать его в разных комнатах.
Нагреватель под ковер: основные преимущества
Мобильный пол многие используют тогда, когда не хотят или не имеют возможности установить стационарную систему обогрева. Такие нагреватели можно стелить под разные покрытия, например, линолеум или ламинат
Важно учесть, что теплопроводность зависит от качества и толщины покрытия
Если нагреватель стелят под ковры, желательно, чтобы они были безворсовыми или плетеными.
Главные преимущества нагревателя для пола в том, что он мобильный и легкий в использовании
Наиболее эффективными теплопроводными покрытиями являются ламинат, линолеум, керамика, камень или плитка на основе металла. Нагреватели состоят из лицевого слоя, подложки, гибкого нагревательного элемента, коробки питания. Нагревательные маты продаются вместе с регуляторами мощности.
Преимущества нагревателя:
- Мобильность. Его не нужно долго монтировать.
- Легкость в использовании. Он практичен и функционален.
- Комфорт. Позволяет установить комфортный температурный режим.
- Безопасность. Отвечает европейским стандартам.
При покупке обогревателей важно обращать внимание на сертификаты качества. Не стоит экономить и покупать нагреватели без гарантийного срока. Важно помнить о том, что прибор должен быть безопасен, а это может гарантировать только высокое качество
Важно помнить о том, что прибор должен быть безопасен, а это может гарантировать только высокое качество
4 Технология укладки
Монтаж переносного тёплого пола прост, для этого не требуется иметь специальную квалификацию. Для установки устройства достаточно лишь расстелить коврик, и включить его в розетку.
Стелить данное приспособление можно на различное половое покрытие, так как направление тёплых потоков идёт вверх, поэтому материал финишной отделки не важен.
Главное, иметь ровную поверхность, на которую будет укладываться пол. А покрытие сверху полностью закрывало греющую плёнку.
Класть такие системы под ламинат, паркет и дерево нет смысла, так как твёрдое изделие существенно снизит эффективность функционирования.
Монтируя переносной пол под линолеум, нужно изучить характеристики изделия, ведь многие материалы выделяют вредные испарения при нагревании.
Идеальным вариантом для мобильного напольного устройства является ковровое покрытие. Подбирая его, необходимо учитывать толщину паласа. Тонкие ковры хорошо пропускают тепло, чем они толще, тем продуктивность системы понижается.
Выбирая ковровое покрытие, важно учитывать его качество и состав. Если в составе вредные вещества, то при нагревании они будут выделяться в воздух. Такое соседство нанесёт вред здоровью человека
Такое соседство нанесёт вред здоровью человека.
4.1 Комплектность для самостоятельного монтажа ИК-пленки
Достаточно просто сделать теплый пол под ковер своими руками. Предварительно необходимо запастись следующими материалами и приспособлениями:
— инфракрасной пленкой шириной от 500 до 800 мм;
— комплектом соединительных зажимов;
— обычной теплоизоляционной не фольгированной пленкой;
— двумя комплектами пароизолирующего материала (для нижнего и верхнего слоев);
— терморегулятором; электрическим соединительным проводом с вилкой.
4.2 Как собрать ИК-коврик
Теплый пол под ковер своими руками собирается на свободной поверхности комнаты. Сначала раскладывают паро и теплоизоляционные материалы. Обычными ножницами инфракрасная пленка нарезается в соответствии с выбранными размерами и раскладывается поверх изоляции. Токопроводящие ленты пленки соединяют параллельно, закрепив между собой клипсами-зажимами. Все контакты для жесткости нужно тщательно заизолировать мастичным клеем. Пленка, терморегуляторы и электрический провод соединяют в одну систему и подключают к розетке для проверки работоспособности. Заключительным этапом сверху снова укладывают пароизолятор, затем финишный слой ковролина или просто обычный палас. Теплый пол под ковер готов к использованию! Верхнее покрытие над пленочным материалом не должно быть слишком толстым, иначе все тепло останется под ковром.
4.3 А хорошо ли греет этот переносной ковер
Так как сама пленка – это не готовый отопительный прибор, а лишь один из видов материала, мощность этого источника тепла зависит от правильности сборки «слоеного пирога», которым является теплый пол под ковер. Отзывы в данном случае однозначны: нет правильной сборки, значит, не стоит ждать и хорошего обогрева. Для того чтобы получить в помещении комфортное тепло посредством только инфракрасного пленочного устройства, нужно покрыть таким способом около 70% площади пола. Зато при правильно и качественно устроенной теплоизоляции, КПД такого покрытия составит почти 95% при минимальном энергопотреблении. Там, где невозможно или не хочется укладывать сложный, стационарный горячий пол от водных обогревателей, мобильная система на основе ИК-пленки станет универсальным решением. К тому же данную систему при необходимости можно переместить в другую комнату, другую квартиру или вывезти на дачу.
Теплый пол под ковер «Теплолюкс» представляет собой несколько отличную от пленочной структуры конструкцию. Его поверхность – это искусственный войлок, который прочен и удобен в уходе. Полотно имеет определенные размеры и выпускается в двух модификациях: 2 на 1,5 м и 2,8 на 1,8 м. Основа его нагревательной начинки – это тонкий кабель в защитной герметичной оболочке. Мат подключается к сети питания посредством 2,5 метрового установочного провода. Такое мобильное нагревающееся покрытие можно подстилать под плетеные, безворсовые или ворсовые паласы средней толщины, поверхность которых будет равномерно прогреваться до 35 градусов.
Инфракрасный теплый пол под ковер подключается к электросети универсальной вилкой, подходящей к любым типам розеток. Провод фиксируется через коробку питания. Оптимальный температурный режим поддерживается функциональным и удобным регулятором мощности.
Разновидности
В настоящее время налажен выпуск различных мобильных устройств для обогрева помещения.
Это может быть обогреватель в виде большого панно на стену или переносной коврик, который расстилается на пол.
Прикройте его паласом и получится обогреватель не уступающий по комфорту и эффективности нагревательному прибору.
Такого рода покрытия производятся из двух слоев пленки. Плотное изоляционное и водонепроницаемое покрытие с двух сторон защищает от механических и других повреждений, нагревательную угольную нить. Терморегулятор может поддерживать любую комфортную температуру.
Обратите внимание: при включении мобильный пол способен нагреться до 55 градусов всего за несколько минут. У этого приспособления множество достоинств:
У этого приспособления множество достоинств:
- прежде всего это удобная и, безвредная для человека, нагревающая поверхность;
- его можно уложить под любой ковер или палас;
- половое покрытие не имеет значения. Это может быть ламинат, линолеум, паркетная доска или керамическая плитка;
- безопасное покрытие, об него невозможно обжечься;
- отсутствие вредного электромагнитное излучения;
- экономия электроэнергии составляет до 60% от обычного электронагревателя;
- легко складывается и транспортируется;
- производители полов дают гарантию до 7 лет при непрерывном включенном положении;
- прочный материал, устойчив к различного вида повреждениям.
Существует два вида мобильных напольных нагревателей:
- инфракрасный пленочный;
- резистивный электрический.
Инфракрасный удобен тем, что обладает высоким прогревающим эффектом. Он не выжигает кислород в помещении, а нагревает окружающие предметы.
Используя такой нагреватель, можно создать комфортную температуру в лоджии, на необогреваемой лестнице или в эркере. Нагревающим элементом выступает карбоновая паста, которая наносится по специальной схеме. В результате получается тонкая пленка, которую легко транспортировать.
Такой вид пола не требует дополнительных монтажных операций. Его достаточно расстелить в нужном месте в помещении и включить в розетку. Резистивный мобильный пол выполнен из нагревательных элементов, которые крепятся на пленку. В этом случае должно быть надежное заземление коврика.
Независимо от типа исполнения, все ковры имеют одинаковую компоновку:
- верхняя и нижняя пленочная подложка и защитный слой;
- терморегулятор;
- определенные нагревательные элементы;
- шнур питания с универсальной вилкой.
Настройка китайского терморегулятора теплого пола. Простой терморегулятор для тёплого пола
В дождливую, снежную или слякотную погоду, всегда требуется после улицы, просушить обувь. Чтобы каждый раз не носить мокрую обувь к батарее, было решено сделать маломощный тёплый пол для сушки обуви в прихожей, возле входной двери. Как известно для контроля температуры тёплых полов необходим терморегулятор, его можно купить, но гораздо приятнее собрать устройство самостоятельно.
Схема
Технические характеристики:
- Максимальный коммутируемый ток: в зависимости от применённого симистора и его охлаждения.
- Рабочее напряжение: ~230В
- Диапазон температур при указанных номиналах: +35…+55°C
- Датчик температуры: выносной, тип NTC (отрицательного температурного коэффициента)
Работа терморегулятора
В момент включения устройства, сетевое переменное напряжение, через бестрансформаторный блок питания (R1,R2,C1,C3,C5,VD1,VD2) выпрямляется и стабилизируется до 15В, зелёный светодиод индицирует наличие напряжения. Делитель состоящий из R4,R5 и R9 задаёт порог включения/отключения терморегулятора, и поскольку пол холодный , R9 (термистор) имеет максимальное сопротивление около 10 кОм, при этом на регулирующий вход стабилитрона TL431, через R4,R5 поступает напряжение выше 2,5В, стабилитрон открыт. Ток проходит по цепочке VD3,R6,HL2,U1, оптосимистор открыт, красный диод индицирует об этом. Открытый оптосимистор U1 образует делитель R7,R8,C2, симистор VS1 включается , пол нагревается. В момент, когда температура пола увеличивается, сопротивление датчика R9 (термистор) уменьшается и в итоге наступает момент, когда напряжение на регулирующем входе стабилитрона становится ниже опорного 2,5В, TL431 закрыт, вслед за ним закрывается оптосимистор и симистор, красный светодиод гаснет ,нагрев секции отключен. По мере остывания пола на несколько градусов процесс повторяется, устройство поддерживает заданную температуру.
Настройка и установка
R4 задаёт максимальную температуру, чем ниже сопротивление R4 ,тем будет выше максимальная температура нагрева нагревательной секции. R5 задаёт минимальную температуру, чем выше номинал сопротивления R5 ,тем шире диапазон регулирования температуры. R9 (термистор) является датчиком температуры, он уменьшает своё сопротивление при повышении температуры, таким образом он контролирует вкл/откл терморегулятора в зависимости от температуры пола. С помощью R7 можно регулировать мощность на выходе трморегулятора.
Порог включения/отключения терморегулятора следует настраивать после установки датчика R9. Выводы датчика нужно изолировать, например термоусадочной трубкой.
Датчик следует устанавливать вблизи нагревательной секции, например между витков нагревательного кабеля.
Все кабели и датчик нужно зашпаклевать, а концы вывести в распред.коробку. В дальнейшем на это пол ляжет кафельная плитка.
В моём случае, корпус терморегулятора изготовлен из ненужной розетки RJ-45
Плата разведена и подогнана для конкретного случая. И да, советую применить угловые винтовые клемники с прямыми клемниками будет очень неудобно.
Мощность нагревательной секции 300Вт, симистор необходимо установить через слюдяную прокладку на подходящий по габаритам радиатор, площадью 50см2 . Если мощность нагревательной секции не превышает 150Вт, то можно обойтись без радиатора.
Далее, измеряем температуру нагрева пола в разных положения регулятора, наносим на панель цифры и надписи.
Всем удачи! Берегите здоровье!
Терморегулятор для теплого пола три разновидности и их принципиальная разница
Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.
- Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
- Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
- Устанавливаемые в подрозетник – по своим габаритам они ничем не отличаются от розетки или выключателя.
- Устанавливаемый в электрический щиток. Данные устройства в полной мере схожи с двойными или даже тройными автоматическими выключателями. Благодаря своим компактным размерам, эти устройства имеют не очень удобную систему управления – как правило, это три кнопки, с которыми приходится иметь дело, нажимая их по несколько раз, чтобы добиться нужного режима работы.
- Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
- Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
- Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.
Как используют комфортную новинку?
Коврик–пленку можно применять не только в межсезонье или зимой в качестве локального обогревателя. На нем прекрасно подсыхает обувь или детские вещички. Подложив его под ноги на рабочем месте, можно заметно увеличить производительность труда, да и здоровье сохранить.
Замерзают зимой овощи на балконе? Легко избежать такой неприятности, утеплив ящик для хранения картофеля инфракрасной пленкой. Очень удобно расположить такой теплый слой в игровой зоне детской комнаты или сделать более комфортным кресло для пенсионера.
Для тех, кто еще не приобрел собственного жилья и обитает на съемной квартире, теплый пол под ковер (отзывы подтверждают) может стать отличным мобильным вариантом собственного комфорта.
Рейтинг лучших полов и проверенных производителей
Devi
Системы подходят для укладки под разные типы напольных покрытий. Имеется возможность их установки поверх бетонной стяжки. Монтаж и обслуживание оборудования Devi не вызывают затруднений. Развитая сеть фирменных центров помогает своевременно получать техническую поддержку.

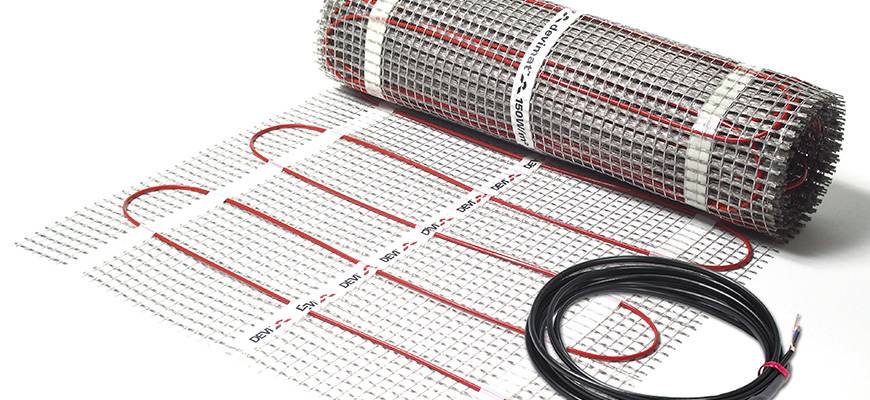

Devi — очень известная датская фирма, популярная в нашей стране.
Nexans
Компания поставляет оборудование для обогрева жилых или коммерческих помещений. Главным преимуществом считается особая технология соединения греющего кабеля с холодным. Она продлевает срок службы конструкции, минимизируя вероятность поломки. Вся система покрыта защитным экраном, облегчающим установку.
Ensto
Все компоненты оборудования изготавливаются в Финляндии — стране с суровым климатом. Поэтому полы Ensto адаптированы к эксплуатации в любых условиях. Они могут устанавливаться во всех комнатах. Прочные кабели выдерживают высокие механические нагрузки, их можно заглублять в бетонную стяжку. Ensto предлагает и нагревательные маты, характеризующиеся простотой установки.
Компоненты пола Ensto изготавливаются в Финляндии.
Hemstedt
Кабели в этих системах соединены безмуфтовым способом. Благодаря отсутствию сварных соединений и термоусадочных рукавов, полы Hemstedt не требуют сложного обслуживания. Сделанные из качественных материалов конструкции служат не менее 25 лет.
Profi Therm
Теплые полы снабжены регуляторами, помогающими менять температуру воздуха в комнате по усмотрению пользователя. Это помогает снизить энергопотребление, сделать микроклимат в доме более комфортным. Конструкция каждой модели тщательно продумана. Модельный ряд включает системы, предназначенные для установки под плитку, ламинат или линолеум.

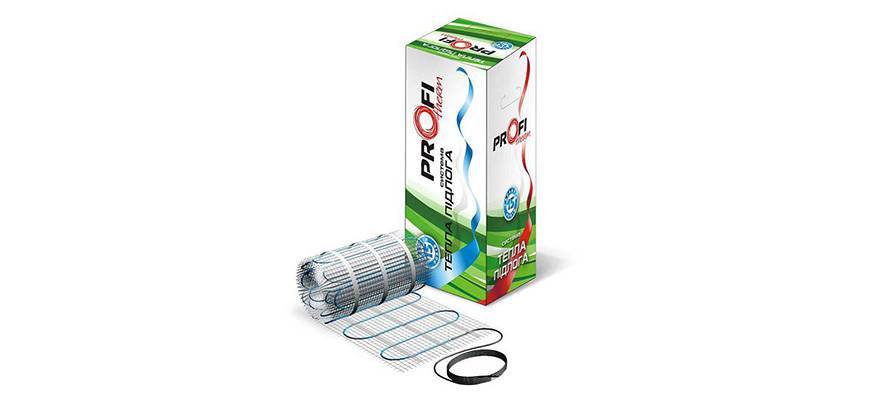

Profi Therm — теплые полы с регуляторами.
Extherm
Компания сумела совместить высокое качество и умеренные цены. Покупателю предлагается гарантийное обслуживание на срок до 20 лет. Нагревательные кабели покрыты прочной оплеткой, выдерживающей нагрев до +200 °С. Нагревательные элементы находятся в стекловолоконной сетке с клейким слоем. Поэтому подготовки поверхности к установке не требуется.
Fenix
Компания предлагает все виды систем, включая пленки, кабели, нагревательные маты. Терморегуляторы облегчают управление конструкцией. Кабели Fenix можно использовать для обогрева домов, террас, дорожек. Полы Fenix можно устанавливать непосредственно под напольное покрытие.

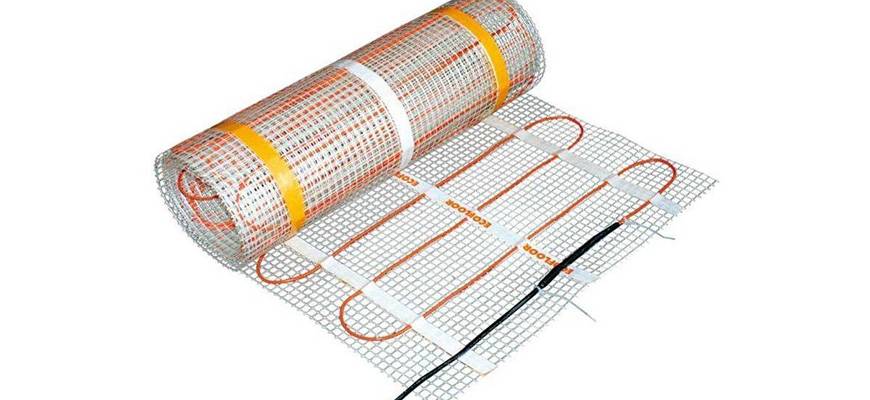

Fenix — теплый электрический пол.
Woks
Этот бренд находится на 7-ом месте по надежности. Перед поступлением в продажу продукция тщательно проверяется на герметичность и соответствие мощности. Кабели Woks подходят для открытого или скрытого монтажа. При невозможности формирования стяжки выбирают нагревательные маты.
Veria
Компания производит только основные типы оборудования и комплектующих для их установки. Ассортимент нельзя назвать широким, однако это не мешает фирме удерживать ведущие позиции. После установки полов Veria не придется думать о ремонте или обслуживании. Системы бесперебойно работают в течение 20-30 лет.

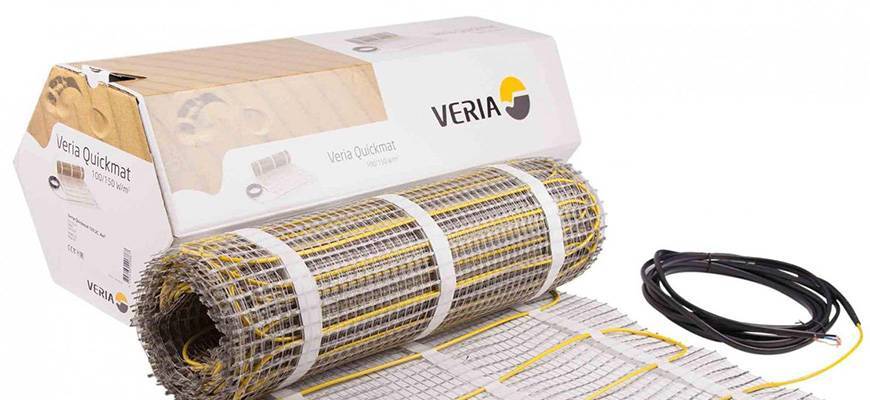

Veria — ведущий производитель электрических систем обогрева пола.
Ratey
Системы этого бренда помогают создать комфортный микроклимат в доме. Воздух нагревается быстро и равномерно, при этом не наблюдается выраженного увеличения расхода энергии.
Резистивный
Резистивный тёплый коврик — ещё одна модель мобильных греющих полов.
Устройство
Резистивный коврик — двухслойная плёнка, нагревательным элементом служат металлические полосы, которые соединяются двумя токопроводящими проводами.
Дорожки изготовлены из материала обладающего высоким сопротивлением, что позволяет осуществлять быстрый нагрев. Расстояние между ними составляет меньше 1 мм, поэтому пол прогревается равномерно. С боку изделия расположена шина, через неё идёт питание.
Подложкой служит полимер, а слой сверху — композитный пластик, он хорошо переносит механические воздействия и высокую температуру. Поэтому, изделие можно неоднократно скручивать и раскручивать без нанесения вреда его состоянию.
Принцип работы
Принцип функционирования таких полов схож с кабельными системами. Плёнка включает в себя несколько блоков, путём конвекции по ним поочерёдно передаётся тепло.
Процесс нагрева выглядит следующим образом — металлические полосы нагреваются при помощи электричества, и передают тепло финишному покрытию, которое отдаёт его помещению.
Преимущества
Как и инфракрасная модель, этот пол несложен в установке, он мобилен и легко перемещается. Кроме того, такие половики безопасны, так как не перегреваются — нет риска получения ожогов.
Если выходит из строя одна полоса, то вся система продолжает функционировать. Наличие термостата позволяет поддерживать температуру на нужном уровне. Устройство высоко эффективно, удобно, экологически безопасно и не пересушивает воздух. В результате чего не вызывает аллергии.
Недостатки
К недостаткам резистивной плёнки относятся следующие моменты:
- Возможность установки только «сухим» способом, монтаж под стяжку запрещён. Поэтому, стелить её можно под ламинат, линолеум и ковролин, а вот под плитку нельзя.
- Изделие хрупкое, легко деформируется и подвержено механическим повреждениям, его нельзя сгибать, так как могут образоваться заломы. Рекомендовано перед укладкой напольного покрытия накрыть плёнку полиэтиленом.
- Запрещено стелить под ковёр, особенно толстый — снижается уровень теплоотдачи.
Рейтинг популярных моделей 2016 года
Анализируя информацию о продажах 2016 года, можно представить рейтинг наиболее популярных марок инфракрасных теплых полов, ориентированных под укладку под ковер.
Caleo (Корея). Представляются модели различной ширины с высокой температурой плавления. Диапазон цен 1391-12200 рублей.
RexVa Xica (Корея). Пленочные полы под этой маркой получили известность, благодаря не только возможности быстрого обеспечения теплом помещений, но и выбора качественного изделия в зависимости от финансового состояния, поскольку цена на них колеблется от 225 до 10237 рублей.
Heat Plus (Корея). В коллекции представлены бюджетные изделия стоимостью 350-1550 рублей.
Q-TERM (Корея). Модели из ассортимента этой компании подходят для разных условий, монтируясь на потолке, полу, стенах. Цена на них достаточно демократичная, составляя 225-4186 рублей.
Национальный Комфорт (Россия). Модели достаточно качественные широкого спектра использования с ценой от 2076-14905 рублей.
TeploTex (Корея). Обратившись к продукции этой компании, можно приобрести безопасные, качественные пленочные полы по низким ценам от 250 до 500 рублей.
- Teplofol (Россия). Приобретя комплект инфракрасного пола под этой маркой, можно сразу приступать к монтажу. Диапазон цен выражен в пределах от 1990 до 14900 рублей.
Пример расчета затрат на электроэнергию при использовании пленочного пола
Благодаря разнообразию моделей теплых полов, обеспечивается поступление комфортного тепла в помещения в соответствии с их назначением и размерами.
Как правильно выбрать способ монтажа
Если вы строите новый объект, или задумали масштабный ремонт — однозначно воспользуйтесь первым способом. Это самый трудоемкий вариант, но он позволяет сконфигурировать систему «на века».
Второй вариант можно применить, если вы не хотите срывать старую стяжку (допустим, она в идеальном состоянии). Тогда придется немного пожертвовать высотой помещения: пол приподнимется на пару сантиметров.
Оба способа выполняются по принципу «уложил и забыл». То есть, возможности проверить либо обслужить нет.
В случае выхода из строя нагревателей, вам придется срывать стяжку и выполнять работы заново.
И, наконец, третий способ. С точки зрения выполнения работ он самый пустяковый: потребуется лишь монтаж системы питания и управления (не сложнее, чем установить выключатель для люстры). Однако надежность вызывает вопросы. Разложенный поверх стяжки теплый пол подвергается переменному механическому воздействию. Поэтому к самим элементам предъявляются повышенные требования (это сказывается на стоимости).
Зато есть возможность в любой момент проверить либо отремонтировать неисправный кусок. Для этого достаточно лишь снять линолеум либо разобрать ламинат.
Исходя из полученной информации, вы сможете разработать четкий план. После чего приступаем к расчету необходимых материалов
