Многослойные металлополимерные трубы с алюминиевым слоем
Большинство таких трубных систем предназначено для организации систем отопления (в том числе и напольного) и водоснабжения (холодного и горячего). Конструкция изделий обозначена в ГОСТ Р 53630-2009 на трубы металлополимерные многослойные.
Структура слоёв:
- наружный;
- клеящий;
- барьерный;
- клеящий;
- внутренний.
Материалы для изготовления металлополимерных труб
При производстве металлополимерных труб (МПТ) могут использоваться:
- полиэтилен обычный, РЕ или РЕHD – для низконапорных систем холодного водоснабжения;
- полиэтилен термостойкий, PERT – для водопроводов холодной и горячей воды, а также отопления (до 70 °С) среднего давления;
- полиэтилен сшитый, РЕХ – трубопроводы повышенного давления и температуры, стойкость к ультрафиолету (у отдельных производителей);
- полипропилен.
Толщина алюминиевого слоя у различных производителей металлополимерных труб отличается и может быть разной по сортаменту даже в пределах одного производства. Толщина алюминиевого слоя влияет на жесткость трубы и должна выбираться исходя из поставленной задачи.
Структура трубы RBM
Клеящий состав крайне важен, ведь именно он образует единую, хотя и многослойную структуру МПТ. Основное требование – хорошая адгезия по отношению к алюминию и полимеру. Лучшие производители таких клеев:
- Equistar, США;
- Hyundai, Южная Корея;
- Mitsui, Япония.
Российские производители МПТ
Лучшие российские производители МПТ выпускают продукцию не только для отопления и водоснабжения, но и для многих технических и технологических трубопроводов.
Продукция под торговой маркой COMPIPE выпускается в Подмосковье (г. Кашира), а с 2015 года частично и в Швейцарии. Кроме стандартного назначения трубы применяются в разводках внутридомовых газопроводов, в отоплении открытых площадок, организации «тёплых полов». Качество МПТ COMPIPETM из сшитого полиэтилена, по отзывам, высокое. Есть обратная связь с производителем. Предприятие также производит фитинги, арматуру и инструмент под торговой маркой Comtek.
НПП «Маяк-93» являются не только производителями МПТ, но также разрабатывают и поставляют оборудование для их производства. Кроме вышеперечисленных возможностей, их трубы предназначены для прокладки и изоляции электропроводки, в системах морских судов и поездов РЖД, а также для технологических нужд (сжатый воздух, агрессивные жидкости).
Для отопления и водоснабжения предприятие «Казанские металлополимерные трубы» выпускает МПТ, в которых внутренний и наружный слои состоят из полипропилена. Алюминиевая фольга сварена «внахлёст». Теплопроводность стенок ниже, чем при защитных слоях из полиэтилена, поэтому в трассе теплоноситель теряет меньше тепловой энергии.
Предприятие ООО «Комплект-сервис+», Татарстан, производит продукцию по европейской технологии и из европейских материалов, однако их трубы металлополимерные соответствуют ГОСТ Р 53630-2009 и ТУ, утвержденному НИИсантехника. Они также используют высокотемпературный полипропилен в качестве защитного слоя с высокой стойкостью к химически активным средам. Температура эксплуатации – до +110 °С. Производимые фитинги для металлополимерных труб универсальны и подходят как МПТ, так и полипропиленовым.
Совместное производство России и Италии выпускает трубы Valtec с полиэтиленом в защитных слоях. Особенности производства позволяют использовать такие МПТ при частых перепадах температуры среды с кратковременными «пиками» до 130°С.
Зарубежные поставщики МПТ
Лидерами продаж являются признанные производители многослойных металлополимерных труб с техническими характеристиками, соответствующими всем требованиям длительной эксплуатации. Выдаваемые гарантии не редко составляют 10 лет, что указывает на уверенность производителя в своей продукции. Вот только некоторые из них:
Сортамет FRÄNKISCHE ROHRWERKE
- FRÄNKISCHE ROHRWERKE, Германия;
- HERZ, Австрия
- HENCO, Бельгия
- RBM, Италия;
- TECE, Германия;
- REHAU, Франция;
- GIACOMINI, Италия;
- COES, Италия.
Монтаж труб ТЕСЕ
Итальянских и немецких производителей качественных МПТ много. На рынке также присутствуют производители из Кореи и Китая. Выбирая технические характеристики металлополимерных труб различных производителей, выделите время на изучение маркировки продукта. На рынке много подделок, в особенности HERZ и HENCO, которые никак не соответствуют оригинальным трубам.
Гладкие и гофрированные трубы GIACOMINI для газоснабжения
Металлополимерные трубы прекрасно зарекомендовали себя в отоплении, водо- и газоснабжении, других областях. Продукция имеет длительный срок службы и надежные гарантии, но остерегайтесь подделок и некачественного монтажа – обращайтесь к профессионалам.
Советы при покупке
Прежде чем покупать напорные многослойные трубы нужно ознакомиться с технологией изготовления и качеством слоев. При сварке лазером на трубах не будет швов. Такие изделия дорогие, но качественные.
При сварке металла с пластиком ультразвуком изделие становится более хрупким, при монтаже могут быть некоторые проблемы.
Изделия не выделяют в окружающую среду токсичных веществ и безвредны для организма человека. При сборке средства индивидуальной защиты не нужны.
При сварочных работах возможно выделение в воздух летучих продуктов окисления. Необходимо проветривать помещение.
Важно соблюдать требования пожарной безопасности. При возгорании можно использовать огнетушители любого типа
Особенности металлополимерных труб
Технология изготовления
Технология изготовления трубных изделий из металлополимеров предусматривает несколько этапов:
- Из специального устройства (экструдера) выдавливается внутренняя оболочка.
- Сверху оболочки с помощью специального клеевого слоя наносится несущий слой из алюминиевой фольги, которая сваривается по шву лазерным методом встык или внахлест.
- На алюминиевый слой наклеивается выдавленная внешняя оболочка.
- Все слоя одновременно подвергаются прессованию.
Внешний слой трубы защищает алюминий от воздействия кислорода и влаги. Алюминиевая фольга обеспечивает прочность изделия, а внутренний слой предназначен защитить изделие от воздействия рабочей среды и образования конденсата.
Технология изготовления
Преимущества перед металлическими изделиями
Благодаря такой технологии трубы металлополимерные многослойные получают физико-механические характеристики, благодаря которым значительно превосходят металлические трубы. В первую очередь это:
- устойчивость против коррозии и агрессивной среды;
- хорошая теплостойкость;
- простота монтажа;
- сохранение геометрической формы после изгиба;
- устойчивость против внутренних отложений;
- высокая пропускная способность и пр.
Назначение и маркировка изделий
Трубы из металлополимера применяются для прокладки водопроводов, систем отопления и канализации. Также они вполне пригодны для газа.
Для четкой, однозначной классификации изделий принята международная маркировка металлопластиковых труб. Основная цель нанесения информации – донести до покупателя максимум полезных данных про изделие.
Разобраться в маркировке поможет следующая инструкция, раскрывающая основную кодировку:
- Тип применяемого для изготовления пластика:
- PEX-AL-PEX – сшитый полиэтилен;
- PERT-AL-PERT – термостойкий полиэтилен;
- PE-AL-PE – простой полиэтилен;
- PP-AL-PP – полипропилен.
- Изделия из сшитого полиэтилена в аббревиатуре могут содержать буквы, которые обозначают, каким способом сшитый материал (а-пироксидным, b-силановым, c-электронным).
- Диаметр изделия и толщина (минимальная) стенки. Значение проставляется в миллиметрах или дюймах.
Для перерасчета можно использовать следующие соотношения: 16,0 мм – 3/8″; 20,0 мм – 1/2″; 25,0 мм – 3/4″; 63,0 мм – 2,0″; 90,0 мм – 3,0″; 110,0 мм – 4,0″; 125,0 мм – 5,0″. Другие значения можно найти при помощи конвертера.
- Номинальное (рабочее) давление, на которое рассчитана труба. При соблюдении рабочего давления металлополимерные трубы выдерживают более 50 лет эксплуатации без деформации и других нарушений технических характеристик.
- Максимальное давление. Актуальный параметр для трубопроводных изделий, рассчитанных для транспортировки рабочей среды с высокой температурой.
- Информация о рабочей среде, которую можно транспортировать по трубам.
- Номер партии и дата изготовления продукции.
Производителем рекомендуется при прокладке трубопровода обеспечить доступ к считыванию маркировочной информации, которая окажется полезной при проведении ремонта или осмотра участков магистрали.
Пример маркировки изделий
Способы соединения
Использование металлопластиковых труб для прокладки трубопроводов требует решения проблем с соединением изделий между собой или фитинговыми изделиями.
Для обеспечения надежных соединительных узлов используются:

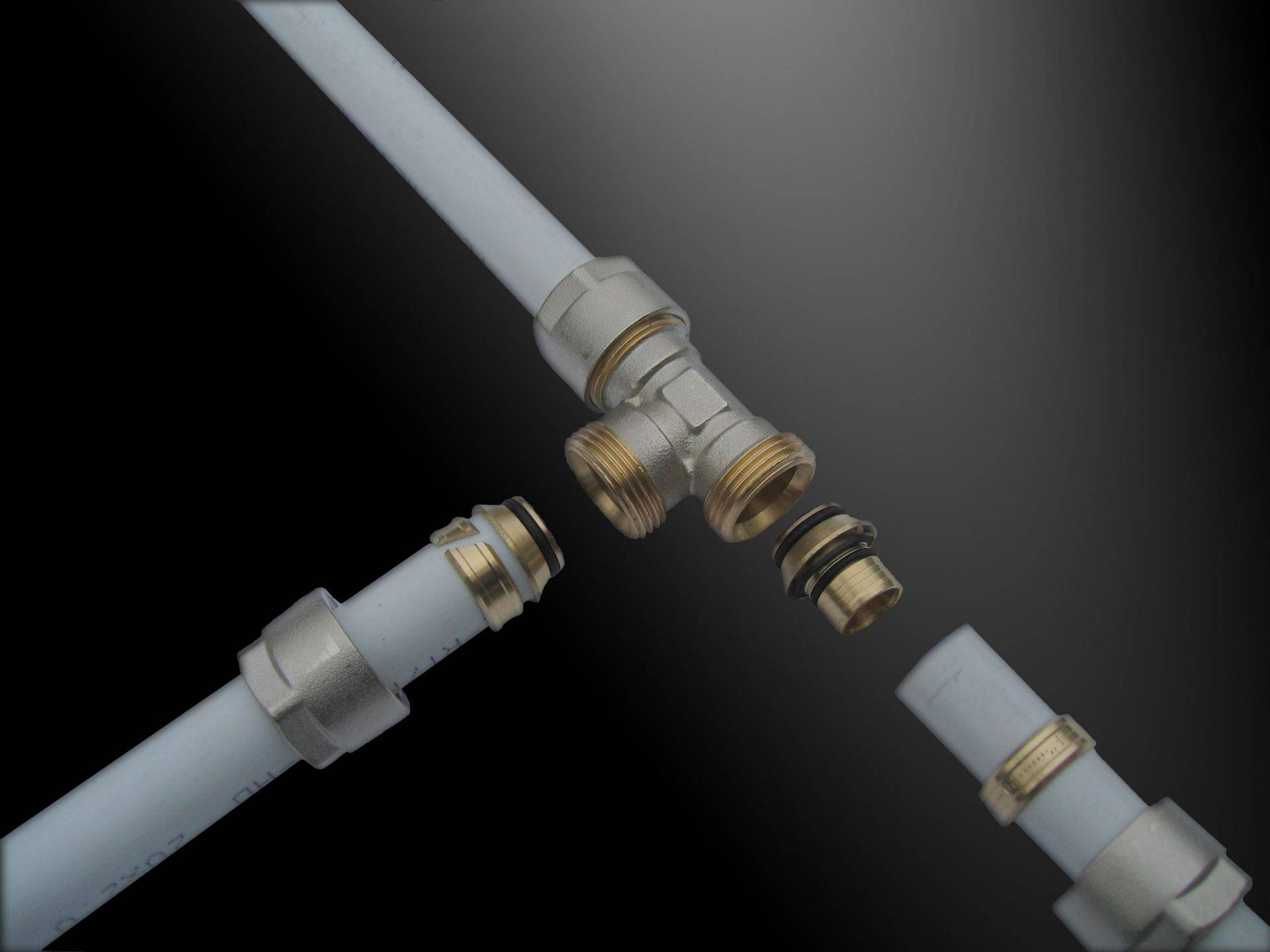

- Фитинги резьбовые с уплотнительным разрезным кольцом.

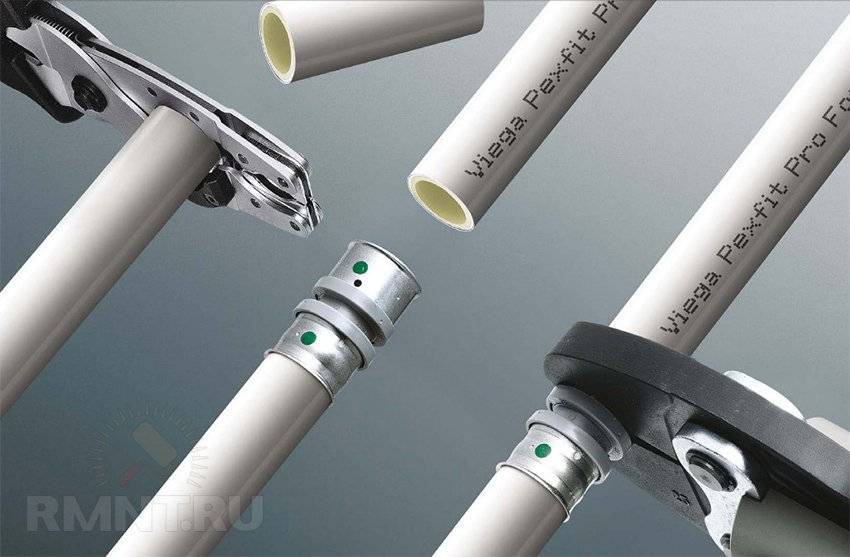

- Пресс-фитинги.
Резьбовые фитинги проще в установке и не требуют специального инструмента. Однако такой вид соединительного узла является главным недостатком металлополимерной продукции, так как соединения со временем теряют герметичность и требуют постоянного контроля и подтяжки.
Соединительные узлы, образованные с помощью пресс-фитингов, более надежные, однако являются неразъемными и для их организации необходим специальный пресс-инструмент.
Предыстория
Металлические водопроводы появились сравнительно давно. Примерно с середины прошлого века началось распространение в странах Европы и в США водопроводов из меди.
Они выгодно отличались от предшествовавших им стальных тем, что:
- Не ржавели;
- Не зарастали со временем отложениями;
- Не текли на соединениях.
Однако у меди была и пара довольно неприятных недостатков:
- Медные водопроводы требовали для традиционного монтажа пайкой специального оборудования, которое было далеко не у каждого;
- Медь стоила дорого. Очень дорого.
Медь для водопроводов, однако, используют и сейчас
Нужны была альтернатива — легкий в обработке и пластичный металл с минимальной ценой, который послужил бы материалом для бюджетного водопровода.
Сами собой напрашивался алюминий: если в самом начале своего применения в промышленности металл ценился буквально на вес золота ( в высшем свете считалось особым шиком выложить на стол алюминиевые вилки), то с отработкой технологии его производства из глинозема цена упала до смешных значений.
Сейчас алюминий — один из самых дешевых металлов
Однако алюминий был слишком мягким: вода неизбежно несет с собой взвеси, которые вызывают эрозию металла.
Кроме того, контакт алюминия с водой при даже минимальной разнице потенциалов со стальным или медным элементом водопровода (а медные краны отнюдь не редкость) запускал электрохимические процессы, приводившие к ускоренному разрушению трубы.
Напрашивалась идея изолировать алюминий от воды; и с началом массового производства дешевого полиэтилена выбор в пользу именно этого материала был сделан. Заодно обросла изолирующим слоем и наружная поверхность трубы.
Труба металлополимерная в разрезе: ее устройство как на ладони
Достоинства полученного материала оказались столь убедительны, что металлополимеры потеснили традиционные стальные и медные водопроводы на привычной им территории за считанные месяцы:
- Эрозия внутренней поверхности частицами взвесей делает полиэтилен лишь более гладким;
- Вследствие минимального сопротивления гладкой поверхности труба имеет максимальную пропускную способность, а взвеси и отложения не остаются в трубе. Стало быть, ее пропускная способность не падает со временем;
- Полимер по определению не образует гальваническую пару ни с медью, ни со сталью: он диэлектрик. Заодно такая труба никогда не ударит током.
- Полиэтилен имеет куда худшую теплопроводность, чем алюминий и уж тем более чем медь. Результат — минимальные потери тепла через поверхность.
- Предельная простота монтажа с помощью фитингов с накидными гайками и разрезными кольцами сделала монтаж систем водоснабжения и отопления доступным не только профессионалам, но и новичкам в области сантехники.
Сборка не сложнее детского конструктора
Монтаж систем водоснабжения и отопления
Монтаж трубопроводов из металлополимерных труб должен проводиться при температуре выше 10 °С, после окончания всех газосварочных работ в помещении.
Способы монтажа
Существует два способа выполнения монтажа: открытый и скрытый.
Скрытая разводка более предпочтительна для металлополимерных труб и рекомендуется нормативными документами. Исключение: монтаж трубопроводов там, где невозможно их случайное механическое повреждение.
При скрытом монтаже перед началом выполнения разводки нужно подготовить канал прокладки, установить крепления и опоры. При открытом монтаже требуется предварительно закончить все отделочные работы. Для ревизии мест соединений участков труб и арматуры нужно предусмотреть возможность доступа.
Инструменты для монтажа металлополимерных труб
При выполнении разводки потребуется отрезать, изгибать, соединять фитингами отдельные участки металлопластиковых труб и лучше выполнять это специальным инструментом. Любители «своего инструмента» могут приобрести набор или по отдельности, другие могут попробовать их арендовать или одолжить на время ремонта у знакомых мастеров.
Чтобы при порезке труб не испортить их многослойную структуру и не смять профиль, нужно воспользоваться специальными ножницами или ручным роликовым труборезом, который особенно рекомендован для труб большого диаметра.
Для восстановления идеально круглой формы сечения и удаления заусенец потребуется калибратор, который при соединении фитингами может несколько увеличить диаметр трубы. Для сгибания труб используют пружинный трубогиб (наружный или внутренний).

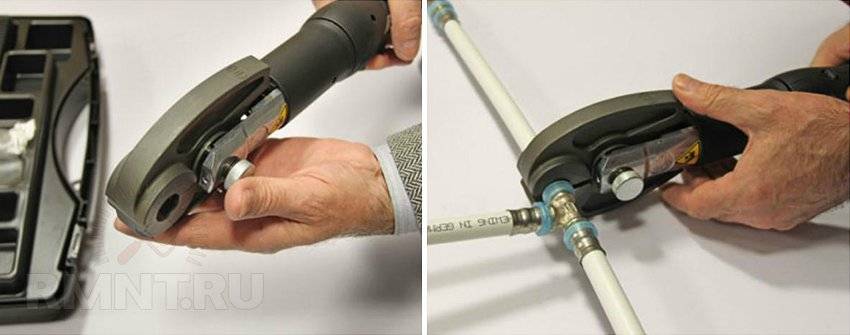

При использовании в соединениях обжимных фитингов потребуются пресс-клещи, а при выполнении соединений сваркой — специальный аппарат с насадками: ручной или полуавтомат. Компрессионные фитинги устанавливаются с помощью гаечных ключей, а соединение пуш-фитингом вообще не требует особенных инструментов, кроме ножа.
При выполнении монтажа таких труб нужно придерживаться следующих рекомендаций:
Используйте трубы и фитинги от одного производителя для лучшей совместимости.
Если бухта труб хранилась при температуре ниже 10 °С, перед монтажом её нужно выдержать в тепле не менее суток. Разматывая бухту, следите по маркировке, чтобы труба не закручивалась вдоль оси.
Если оставляете отрезок трубы не подсоединённым, закрывайте его края заглушкой, чтобы защитить от попадания грязи, пыли, жидкостей.
Не используйте неподходящий инструмент. Если при порезке сечение трубы сильно деформировалось, отрежьте повреждённый участок ножницами или труборезом для металлополимерных труб.
Позаботьтесь о компенсации температурного расширения путём устройства компенсаторов или естественных изгибов трубопровода.
При рекомендованном для металлопластиковых труб скрытом монтаже рекомендуется применять неразъёмные пресс-фитинги. Не закрывайте короба до окончания тестирования системы.
Предусмотрите защиту труб от температурного, механического или химического воздействия.
Трубопроводы, прокладываемые над неотапливаемым помещением, нужно теплоизолировать для снижения теплопотерь и защиты от образования конденсата.
При использовании металлополимерных труб для тёплых полов, рекомендуется уложить разводку в защитную гофрированную трубу. Бетонную стяжку можно выполнять только после выполнения гидравлических испытаний — тестирования трубопроводов под давлением. Если течь нигде не обнаружена, оставьте трубы под давлением не ниже 3 атм. Толщина бетона над трубами не должна быть меньше 30 мм.
При прокладке длинных участков позаботьтесь о креплениях и опорах, не забывая о температурном расширении трубопровода.
рмнт.ру
Как классифицируются
Современные технологии позволяют изготавливать несколько видов полимерных изделий – труб, различных соединительных прочих элементов. Они отличаются химическим составом пластических материалов, наличием металлических включений:
- Поливинилхлорид (ПВХ) – материал, который от других разновидностей полимеров отличают твёрдость и кольцевая жёсткость. Успешно применяется для монтажа безнапорных канализационных стоков. Особо прочный материал SN16 – основа для строительства подземных коммуникаций. Высокая стойкость к нажимным нагрузкам позволяет использовать полимерные трубы большого диаметра на глубине до 12 м. Основные физические характеристики:
- предельное давление – 16 Бар.
- максимальная температура среды – до 45 оС.
Выпускается в непластифицированном виде.
- Полиэтилен (PE) – применяется для прокладки подземных трубных коммуникаций. Максимальное заглубление – до 16 м. Высокая упругость полиэтилена позволяет использовать его для изготовления вкладышей различных типов. Кроме того, он отлично подходит для безвоздушной пыленепроницаемой оболочки. Материал, состоящий из «сшитых» молекул (с маркировкой PE-X), отлично справляется с воздействием температур до 60 оС.
Допустимое давление в пластиковых трубах при различной температуре
- Полипропилен (PP) – применяется в стандартных трубопроводах или магистралях с агрессивной средой (горячая вода). Аналогично ПВХ пропилен обладает высокой кольцевой жёсткостью. Главное достоинство этого материала – стойкость к высоким температурам. Поэтому полипропилен активно применяется для изготовления водопроводных труб.
- Металлопластик (PEX-AL-PE) – самый популярный материал из всех, которые применяются при изготовлении материалов для водоснабжения. Благодаря сочетанию полиэтиленового вкладыша, армированной алюминиевой прокладки и основной оболочки изделия получаются чрезвычайно прочными, лёгкими. Идеальный вариант для обустройства домашней водо- или теплосети.
- Полибутен (PB) – входит в группу полиолефиновых искусственных материалов. Обладает болем высоким показателем пластичности, нежели полипропилен. Гораздо более стоек к воздействию ультрафиолетовых лучей. Показатель теплопроводности вплотную приближён к тому, которым характеризуется «сшитый» полиэтилен. Изделия из ПБ — прекрасный материал для устройства тёплых напольных систем. При давлении 0,3 Мегапаскалей и температуре до 70 оС срок службы материала – 50 лет.
| Показатель | Характеристика материала | |||||||
| ПНД (ПВП) | ПНД (ПСП) | ПВД (ПНП) | ПВХ | ПП | ПБ | ПВДФ | ПА (пластиф.) | |
| Плотность, г/см3 | 0,94-0,96 | 0,93-0,94 | 0,91-0,93 | 1,4 | 0,91 | 0,92 | 1,78 | 1,1 |
| Предел текучести, МПа | 20-30 | 15-18 | 10-12 | 50-56 | 25-28 | 17-19 | 57-60 | 35 |
| Разрывное удлинение, % | 800 | 800 | 600 | 50 | 350 | 300 | 20 | 100 |
| Модуль упругости, МПа | 900 | 600 | 200 | 3000 | 1200 | 500 | 2000 | 800 |
| Коэффициент линейного расширения | 2 | 2 | 2 | 0,7 | 1,5 | 1,2 | 1,2 | 0,9 |
| Допустимое напряжение, МПа | 50-63 | 50 | 25-32 | 100-125 | 50-63 | 80 | 160 | 100 |
Трубы металлополимерные многослойные: состав и способы изготовления
Международная маркировка металлополимерных труб предполагает следующее обозначение – PEX-AL-PEX. И если расшифровать эту аббревиатуру, то можно понять, что такие трубы изготовлены из слоя сшитого полиэтилена, обернутого слоем алюминиевой фольги и еще одним слоем сшитого полиэтилена. Однако возможен и альтернативный состав труб – PP-AL-PP. В этом случае труба изготавливается из полипропиленовой основы, алюминиевого каркаса и полипропиленовой внешней оболочки.
Впрочем, и PEX-AL-PEX, и металлопропилен изготавливаются по одному и тому же рецепту, а именно:
- На первом этапе из экструдера выдавливают внутреннюю оболочку
- На втором этапе поверх оболочки наклеивают слой алюминиевой фольги (пищевого типа). Стыки алюминиевого каркаса заваривают
- На третьем этапе поверх алюминия наклеивают только что выдавленную из экструдера внешнюю оболочку.
Качество финального продукта будет зависеть только от качества проклейки слоев. Ну, а на габариты изделий влияют государственные и отраслевые стандарты. Давайте присмотримся к этим нормативным документам.
ГОСТ: трубы металлополимерные
Основным нормативным документом, определяющим свойства и характеристики металлополимерных труб, является ГОСТ Р 53630- 2009. В этом документе описываются не только напорные металлополимерные трубы для отопления и водоснабжения, но и многослойные конструкции, собираемые без применения алюминиевой фольги. Например, такие как труба PE-X/PE-RT типа, состоящая из внутреннего слоя из сшитого полиэтилена и внешнего слоя из теплостойкого полиэтилена.
Из нормативной документации о трубах можно почерпнуть немало сведений.
Например, в ГОСТ Р 53630- 2009 указано, что допустимая температура эксплуатации металлополимерных труб равна 95 °С . Причем в такой температурной среде труба сможет отработать почти 9000 часов. Хотя сшитый полиэтилен (РЕ-Х) способен выдержать до 110 °С даже при давлении в 2,5 МПа. Помимо характеристик труб в ГОСТ Р 53630- 2009 содержится еще и расшифровка маркировки изделий состоящей из наименования производителя, обозначения типа продукции, порядкового номера изготовленной партии и метража.
Главная ценность ГОСТа – это сведения о размере изделий.
По габаритам сечения данный ГОСТ разделяет металлополимерные трубы на две группы:
- в первую группу входят изделия диаметром от 10 до 63 миллиметров.
- вторая группа содержит в себе изделия с диаметром от 75 до 110 миллиметров.
Говоря о длине изделий, следует отметить, что первая группа, с диаметром до 63 миллиметров, поставляется в виде мерных отрезков или бухт (диаметр бухты не менее 20 диаметров трубы), а вторая группа – только в виде мерных отрезков. Метраж бухт кратен 100 метрам. Метраж мерных отрезков не превышает 12,5 метров.
Кроме того, аналогичное деление на две группы предполагает и такой критерий, как рабочее давление. В первую группу, в данном случае входят трубы, работающие под давлением менее 0,6 МПа (около 5 атмосфер), а во вторую – работающие под давлением менее 2,5 МПа (более 24 атмосфер).
Впрочем, из содержащихся в ГОСТе сведений нам пригодятся лишь значения диаметра и длины труб. Ведь эту информацию нужно учитывать при монтаже домашних трубопроводов. Ну а как этот монтаж реализуется, мы рассмотрим в следующей части нашей статьи.
Сходства
Общие недостатки трубопроводов из полипропиленовых и металлопластиковых труб:
- Большой коэффициент линейного расширения. Длина трубопровода из PP может увеличиваться на несколько сантиметров вследствие расширения под воздействием высокой температуры(металлополимерные трубки удлиняются меньше). Эта проблема решается с помощью установки компенсаторов — соединительных деталей в виде петель. Свойство полипропилена и металлопластика удлиняться должно быть обязательно учтено при проектировании.
- Соединения отрезков труб неразъемные. Это часто создает проблемы при необходимости ремонта.
- Горючесть. При пожаре после выгорания трубы по всему стояку создается сильная тяга. Огонь может очень быстро охватить весь дом. Поэтому в местах перехода через перекрытия на трубки устанавливают противопожарные муфты.
- При мгновенном скачке давления, возникающем в результате резкой остановки движения воды (гидроудар) труба расслаивается. Именно по этой причине для подключения к централизованной системе ГВС рекомендуется применять металлические трубки.
- Из металлополимерных и ПП трубы нельзя монтировать системы противопожарного водоснабжения.
Не рекомендуется устанавливать трубки из ПП и металлопластика на улице. Полипропилен неустойчив по отношению к воздействию ультрафиолета, а металлополимер может лопнуть при замораживании.
Основные отличия между металлополимерными и полипропиленовыми трубами:
- Способ соединения деталей трубопровода.
- Стоимость.
- Сферы применения.
Монтаж
Производители не рекомендуют гнуть полипропиленовые трубки. Сделать это можно только нагрев их до температуры, при которой снижается прочность стенок. Их продают хлыстами по 4 м и режут на отрезки нужной длины. Части трубопровода соединяют с помощью специальных фитингов, угольников, тройников, муфт, тоже изготовленных из полипропилена.
Существуют две технологии монтажа полипропиленовых труб:
- Пайка (сварка) специальным сварочным аппаратом (паяльником для пластиковых труб). Отрезок трубки и фитинг нагревают до начала плавления и вдавливают друг в друга. Остывая полипропилен снова твердеет, создается неразъемное соединение. Монтаж только кажется простым, но при отсутствии опыта невозможно добиться идеального качества стыков. Велик риск передержать паяльник или наоборот недогреть стык. Поэтому полипропиленовые трубы не рекомендуется устанавливать: под бетонную стяжку; под землей; внутри стен (скрытый монтаж).
- Холодная сварка (только при монтаже трубопровода системы подачи холодной воды). Для соединения труб этим методом применяют специальный агрессивный клей.
Разъемные соединения на полипропиленовых трубопроводах (под вентили и краны) получают, используя особые фитинги с переходом на наружную или внутреннюю резьбу. Их недостаток — большой размер, иногда неудобно то, что они занимают много места.
Металлополимерные трубы сравнительно легко гнутся. Их продают в бухтах(мотках) длиной по 50 — 200 м. Для сборки трубопровода из металлопластика используют особые цанговые и обжимные фитинги. В продаже есть угловые фитинги, но в них нет необходимости из-за гибкости трубок. Для монтажа нужны простые инструменты — для неразъемных соединений пресс-клещи, для разъемных рожковый ключ.
Рис. 5 Сборка трубопровода из металлопластика
По сложности установки металлопластиковые трубы существенно выигрывают у полипропиленовых.
Применение
Для установки канализации или вентиляционной системы полипропиленовые трубы подходят, а металлопластик нет.
ПП трубы не рекомендуются для монтажа контура систем обогрева пола. Причин несколько:
- низкий коэффициент теплопроводности — для обогрева понадобится больше затрат энергии;
- элементы контура теплого пола, обычно укладывают в виде петель — трубки из ПП приходится резать и сваривать под прямым углом, велик риск получения ненадежных стыков, под бетонной стяжкой решить проблему с протечкой будет невозможно;
- под стяжкой установить петли-компенсаторы, необходимые для устранения проблем, связанных с удлинением трубок, тоже невозможно.
Единственный плюс использования труб из ПП — дешевизна. Металлопластиковые трубки напротив — один из лучших вариантов для монтажа системы «теплый пол». Необходимо лишь выбрать качественные изделия от надежного производителя, не подверженные расслаиванию. Чтобы не ошибиться можно приобрести небольшой отрезок трубы и прогреть до 100 °С.

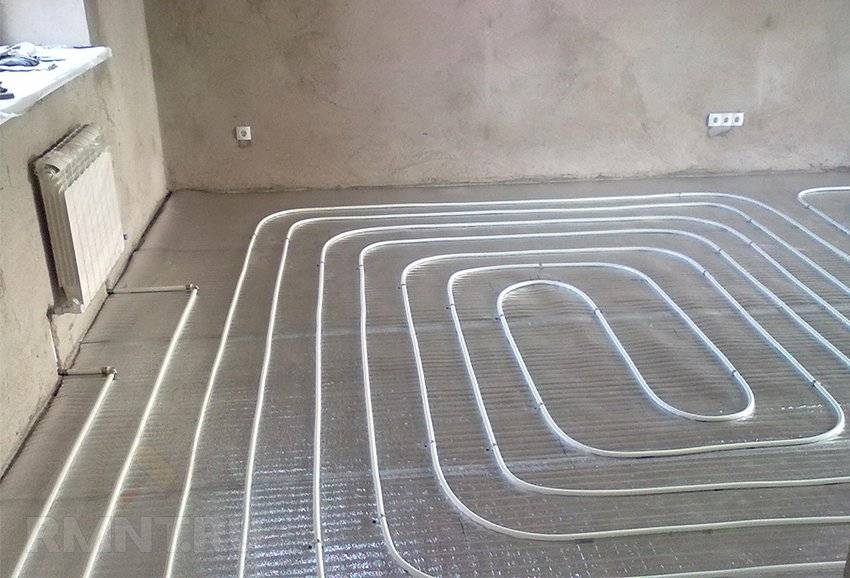

Рис. 6 Теплый пол из металлопластиковых труб
Погонный метр полипропиленовой трубы стоит почти в три раза дешевле металлопластиковой. Выигрывают трубопроводы из ПП и по стоимости монтажа. Цена работ по их установке — от 150 до 500 руб/пог. м. Монтаж металлопластика стоит от 500 руб/ пог.м.
Армированные сеткой полимерные трубы
Эти изделия выпускаются по ТУ 2290-001-12333095-01 и чаще называются полимерно-армированными (ПАТ). Производители, «Мепос», Екатеринбург (разработчик систем) и «ГИОТЭК», Москва, производят трубы из бельгийского полиэтилена ELTEX и стальной проволоки диаметром 3 мм. Применяются ПАТ для прокладки магистралей газа, нефтепродуктов, различных технологических сред, в том числе и агрессивных, а также для питьевой и технической воды в условиях надземной, подземной и подводной прокладки.
Полимерно-армированные трубы
Характеристики:
- диаметры изделий от 95 мм до 330 мм;
- рабочая температура от -45°С до +60 °С;
- максимальное давление до 55 атм;
- монтаж разъемный (фланцевый, резьбовой) и неразъемный (термоконтактная сварка встык);
Как соединить полимерные трубы
Выравниваем ПНД
Для того, чтобы соединить полимерные изделия, используется несколько наиболее распространенных методов.
Сварка
Сварка – это нагревание материала до плавления материала в месте стыковки. Это обеспечивает герметизацию стыка и невозможность протекания влаги. Метод считается самым оптимальным, так как позволяет добиться высокой прочности трубопроводной системы. При сварке используется два варианта:
- сварка полимерных труб;
- сварка с плавлением муфты.
При первом варианте стыкуют изделия с диаметрами более 40 мм, а второй вариант – наоборот, от 16 до 40 мм. Муфта необходима для запаса материала плавления и выверения направления стыковки.
Пайка
Пайка – это способ соединения полимерных труб при помощи специального оборудования. Этот метод довольно часто используется и обладает особыми преимуществами:
- низкая стоимость такого соединения за счет малой стоимости сплавляемых деталей;
- возможность ручной сборки системы в нужном виде.
Фитинги
Фитинги из ПВХ
Данным способом можно стыковать трубы достаточно быстро, не применяя сварку и пайку. Существует два типа стыковки с помощью фитингов:
- Разъемный.
- Резьбовой.
Фитинги подбираются под диаметр трубы и либо стыкуются при помощи резьбы, либо с помощью разъема. Для разъемного варианта также дополнительно используется механический обжим для более плотного прижимания и герметизации двух концов труб.
