Маты нагревательные для теплого пола и их монтаж. Как выбрать нагревательный мат отзывы профессионалов

Немного о монтажных матах

Профильные или просто монтажные маты, которые выпускаются специально для обустройства системы подогрева полов, производятся методом гидропеллентной штамповки из высокоплотного пенопласта (40 кг/м3) или пенополистирола. Они достаточно устойчивы к механическому воздействию и серьезным нагрузкам, не боятся воздействия ряда агрессивных химических веществ. Они не только обеспечат должный уровень тепло- и звукоизоляции, но и существенно облегчат процесс монтажа теплого пола. Дело в том, что такие маты имеют особую структуру, благодаря которой можно прокладывать трубы без использования дополнительных крепежей. Да и укладывать их не сложно – обычно маты имеют специальные крепления на торцах, что позволяет их уложить на пол сплошняком.

Пластина для теплого пола из жесткого алюминия

Пенополистирол, часто используемый для производства матов, отличается высокими теплоизоляционными свойствами, паропроницаемость у него тоже невелика, в отличие от той же минеральной ваты. Так что можно не бояться, что маты будут накапливать в себе влагу – напротив, они будут сухими и не потеряют своих свойств из-за влажности, на них не будет скапливаться конденсат. Теплопроводность у материала тоже низкая, что позволяет отлично удерживать тепло в комнате.

Сроки службы пенополистирольных матов составляют около 60 лет. При этом перепады температур могут быть значительными – от -40 до +40 градусов.

Пенополистирольные маты

Изготавливаются маты в соответствии с европейскими стандартами относительно безопасности для здоровья, надежности и качества. Это и утеплитель, и основа для укладки контура, и звукоизоляционный материал. Но, к сожалению, у матов есть и свои недостатки:

• такие маты горючи. При производстве к ним добавляются специальные вещества – антипирены, но, тем не менее, загореться они могут, хотя обычно тухнут сами и быстро;
• высокая цена.

На что обращать внимание при выборе

Перед покупкой теплых полов важно определиться какую именно комнату они будут отапливать. Будет ли это основной источник тепла, или дополнительный? Какое напольное покрытие будет установлено сверху? И уже исходя из этих данных делать выбор

Основные моменты которые следует учесть:

Основной источник тепла или дополнительный. Если обогрев планируется дополнительный, то можно использовать любую систему

При эксплуатации на постоянной основе разумнее обратить внимание на модели с высокой мощностью.
Мощность модели. Этот параметр влияет не только на эффективность отопления комнаты, но и на количество затрачиваемой энергии.
Производительность системы — это характеристика влияющая на параметры работы, гарантийные сроки обслуживания и на стоимость продукта

Этот параметр крайне важен, т.к. замена системы потребует весьма трудоемких затрат.
Напольное покрытие. Некоторые модели могут быть не совместимы с тем или иным покрытием. Здесь многое зависит и от метода установки самой теплой системы, требует ли она цементной стяжки, клея или просто укладывается под ламинат или линолеум.
Способ монтажа. В зависимости от того, потребуется ли цементная стяжка или нет, будет зависеть на сколько поднимется уровень готового пола с покрытием.

3 лучших электрических теплых пола

Выбрали для обогрева дома электрический теплый пол – по отзывам покупателей мы подобрали три лучшие по параметрам модели, среди каких:

1. Grand Meyer THC180.
2. Grand Meyer THM20.
3. Warmstad WSM.

Рассмотрим каждую модель ниже.

Grand Meyer THC180

Практическое применение представленного варианта очень удобно: используется в качестве основного источника тепла в помещении, применима под различные строительные планы. Двухжильный элемент нагревания закреплен подвижной сеткой, ширина которой равна 50 сантиметров. Специализирован для внедрения под плитку, предназначен для встраивания в плиточный клей.

Мощность	180 Вт на метр квадратный
Срок действия	20 лет
Страна-производитель	Нидерланды
Толщина кабеля	3,6 мм

Цена: 2367 рублей за 1,5 метра.

теплый пол Grand Meyer THC180

Плюсы

• используется в качестве основного источника тепла;
• длина провода, соединяющего нагревательный элемент с основной сетью составляет 3 метра, повышая удобство подключения;
• быстро прогревает помещение даже при низких уличных температурах.

Минусы

не обнаружено.

Grand Meyer THC20

Модель обычно используют в качестве утепления в офисах и больших жилых помещениях. Является дополнительным источником тепла, не отапливает помещение полностью. Главное преимущество товара – способность закрывать пол под любую планировку, принимает форму изгибов и поворотов, прост в укладке. кабель изолирован высокостойким материалом, дополнительная защита – изоляционный экран.

Производитель	Нидерланды
Диаметр кабеля	5 мм
Мощность на погонный метр	20 Вт
Срок службы	20 лет

Цена: 2679 рублей (за 10 метров).

теплый пол Grand Meyer THC20

Плюсы

• подходит для любой планировки (гибкий, изменяет форму);
• тонкий провод (всего 5 мм – не уменьшает высоту стен);
• экономичный (возможна регулировка подачи электроэнергии на квадратный метр).

Минусы

частичное отопление помещения (требуется основное отопление).

Warmstad WSM

Стандартный вариант электрического теплого пола – изогнутые нагревательные элементы, заключенные в сетчатую структуру и вмещенную в рулон. Тонкая стяжка не увеличивает высоту полов, устанавливается в клей для плитки.

Кабель	двужильный
Мощность	100 Вт
Срок службы	15 лет
Страна-производитель	Россия

Цена: 1800 рублей за 0,65 метров квадратных.

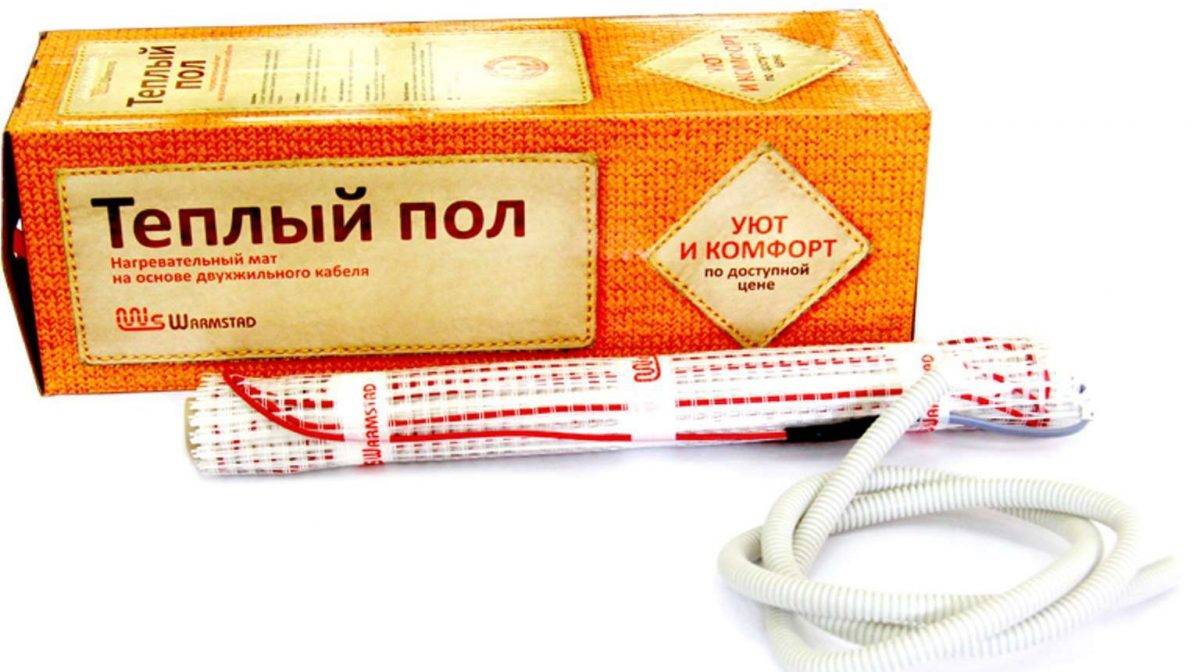

теплый пол Warmstad WSM

Плюсы

• высокая мощность (способствует быстрому прогреванию);
• удобен в применении (продается в рулонах);
• хорошо изолированный кабель (обернут диэлектрическим материалом, повышающим безопасность).

Минусы

небольшой срок применения (предусматривает переукладку).

Пирог водяного теплого пола

Сначала определимся, какой будет структура будущего теплого пола, или, как его называют в строительной среде, «пирог» пола. Начнем снизу вверх:

1. Производится выравнивание пола;
2. На основание стелется гидроизоляционный материал;
3. Вдоль всех примыкающих к будущему теплому полу стен прикрепляется демпферная лента;
4. Вся поверхность основания выстилается теплоизоляционным материалом;
5. Поверх теплоизоляции укладываются трубы, через которые будет прогоняться жидкость;
6. Заливается (в случае с бетоном) или укладывается (в случае с деревянными перекрытиями) несущий слой;
7. Последний этап устройства пирога водяного теплого пола – укладка напольного покрытия.

Итоговая толщина пирога может варьироваться в диапазоне от 50 до 150 мм и зависит от большого числа факторов. Поговорим подробнее о каждом из этапов.

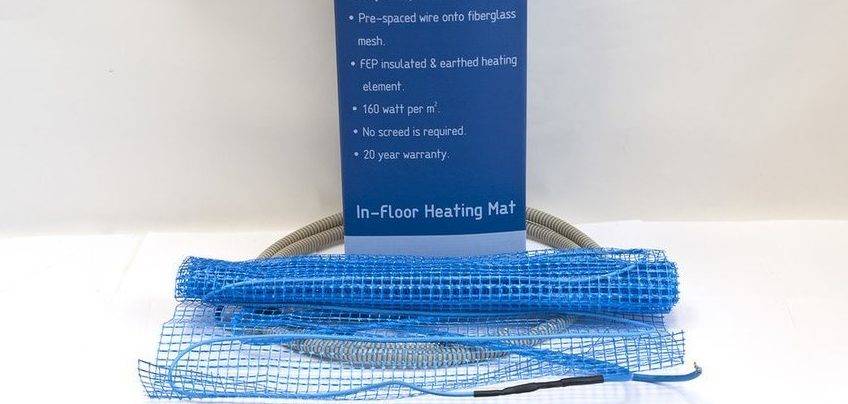

Монтаж нагревательных матов

Речь пойдет о стандартных кабельных матах на сетке. Производители требуют укладывать их на ровное основание. Материал основания роли не играет. При желании, вы можете уложить термомат прямо на старую плитку. Если черновой пол неровный, его нужно выровнять. Самый простой способ — залить самовыравнивающимися смесями.

Если старый пол ровный, маты для подогрева пола уложить можно прямо сверху

Если подходить ко всему рационально, то под слой смеси тогда уже нужно уложить слой теплоизоляции (если ее уровень недостаточный) и не забыть о ленте теплоизолятора, которая идет по периметру пола с заходом на стены. Тогда электрический подогрев пола будет экономным. В инструкциях по установке электроматов об этом не упоминается, но большая часть производителей — европейцы, а у них пол без теплоизоляции — нонсенс. Потому достаточный уровень теплоизоляции подразумевается.

На ровное, сухое и чистое основание можно раскладывать мат. От стен и крупной мебели он должен находиться на расстоянии не менее 15-20см. Не нужно его укладывать под мебель или сантехнику, крупногабаритную технику и т.п. Все эти зоны должны остаться без подогрева. Таким образом, отапливаемая зона получится намного меньше общей площади комнаты, это нужно учесть при покупке.

Начинают монтаж с выбора места расположения терморегулятора. Чаще всего располагают его на стене возле выключателя. Под устройство вырезают в стене дырку. Корпус терморегулятора хорошо входит в стандартную монтажную коробку. От монтажной коробки к полу прокладывают канавку, в которую помещают шланг для датчика температуры. Причем штроба должна быть такого размера, чтобы в нее поместились и провода от матов. Еще один момент: при мощности нагревательного мата больше 2кВт напряжение на термостат подается через автомат УЗО.

Начинать сам монтаж нужно с проверки сопротивления жил и изоляции. Берете тестер и измеряете. При измерении изоляция должна быть «бесконечность», сопротивление жил — соответствовать паспортному с допустимой погрешностью в 5-10%.

Раскатывать греющий мат начинают обычно от стены, на которой стоит терморегулятор. Дойдя до того места, где нужно сделать поворот, сетку, на которой прикреплен кабель разрезают, оставляя кабель неповрежденным. Теперь мат можно повернуть в любом направлении. При необходимости его можно поднять выше или опустить ниже. Для этого часть кабеля освобождают от сетки. Срезав кусок сетки, получаете свободный от нее кусок некоторой длины. Он должен быть достаточно длинным, чтобы тоже уложить его в виде змейки.

Как развернуть кабельный мат в любом направлении

Закрыв нагревательным матом всю необходимую поверхность, его нужно повторно проверить тестером, после чего установить датчик температуры. Штробу в стене нужно продолжить и по полу. В нее будем укладывать шланг для датчика. И эта штроба должна уходить от стены на расстояние не менее 50см. Желательно чтобы шланг располагался посередине между двумя греющими проводами, а не возле одного из них. Так будет показываться более точная температура. Один конец шланга заводим в монтажную коробку, второй закрепляем в штробе на полу. Тот конец, который находится в полу, тщательно изолируем, чтобы в него не попал раствор или плиточный клей. Теперь в шланг можно вставить датчик температуры (через тот конец, который заведен в терморегулятор).

Установка электрических кабельных матов под плитку

Осталось последнее действие — закрепить мат на полу. К гладкому черновому полу (плитке и т.п.) можно крепить скотчем, к другим поверхностям — скобами или даже гвоздями. Естественно, кабель обходить и беречь, а скобами и гвоздями крепить сетку.

Закрепив все, берете провода, заводите в монтажную коробку, подключаете к соответствующим клеммам. Теперь можно подключать электропитание. Самостоятельно подключать 220В при отсутствии навыков опасно. Потому вызывайте электрика. После подключения электропитания можно проводить тестовое включение. Выставляете на терморегуляторе 30оС (это максимальная температура пола, которую допускает СНиП) и ждете несколько минут. Все участки мата должны греться одинаково. Проверяете и выключаете. Пора приступать к укладке напольного покрытия.

Состав системы электроподогрева пола

Любая система электрического подогрева пола состоит из трех составляющих:

• греющего элемента (в нашем случае электрического мата);
• терморегулятора;
• датчика температуры пола.

В принципе, маты или кабели напрямую можно подключить в сеть. И работать они будут, но скоро перегорят. Они боятся перегрева, потому в отсутствии регулирующего устройства быстро ломаются. Причем температуру будут выдавать во время работы все время максимальную: около 50оС. Не думаю, что пол с такой температурой будет ощущаться как комфортный. В общем, и терморегулятор, и датчик нужны.

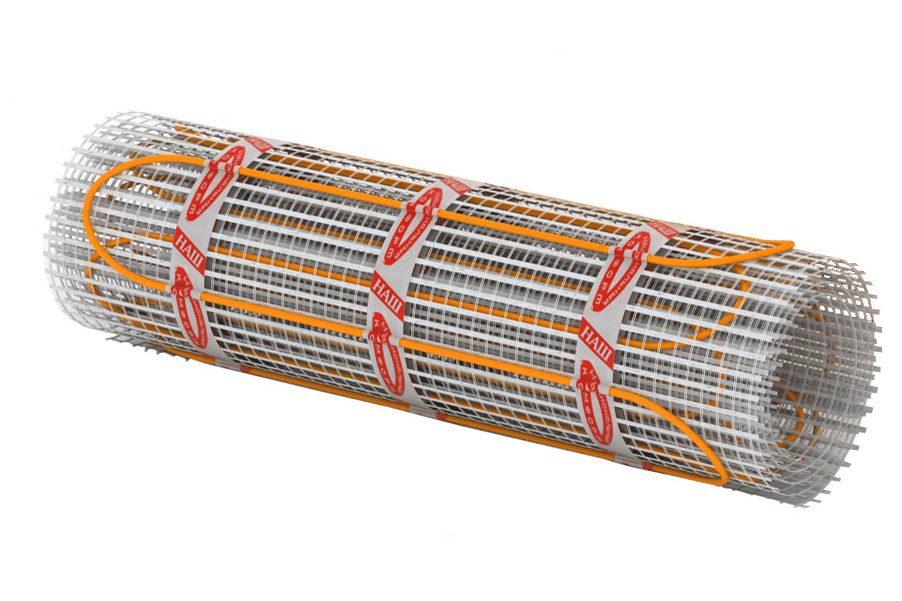

Как выглядит система теплых полов с кабельными матами

На терморегуляторе выставляется желаемая температура пола. Она не может быть выше 30оС (согласно СНиП). Исходя из заданной температуры и текущих показателей, которые передаются датчиком, терморегулятор включает/выключает систему. Так что если ваши электрические полы включены круглосуточно, это не значит, что работают они 24 часа. При достаточно хорошей теплоизоляции включенными они будут 6-8 часов в зависимости от температуры на улице или в комнате.

Так как для поддержания заданной температуры важны показания датчика, то и устанавливать его нужно правильно. В видео, которое есть ниже, датчик устанавливают в гофрированной трубке. Этот вариант хоть и требует штробления, является самым разумным. Во-первых, при выходе датчика из строя его легко заменить: открутили панель терморегулятора (датчик подключен к его клеммам), открутили соответствующие провода и вынули. На его место завели другой, рабочий. И пол ломать не нужно. Во-вторых, находясь в гофре, датчик изолирован от стяжки и она на его показания не влияет и температура отслеживается точнее.

Достоинства и недостатки

Керамическая плитка быстро нагревается и хорошо проводит тепло, поэтому под нее выгоднее укладывать кабель Уложенные в теплый пол маты электрические, как и любые аналогичные изделия, имеют свои плюсы и минусы. Сочетание плитки и нагревателей дает намного лучший эффект, чем линолеум и ламинат.

К числу достоинств изделий относится:

• Экологическая безопасность. Открытые части оборудования не выделяют в воздух вредных веществ. Двухжильные конструкции производят допустимый уровень электромагнитного излучения.
• Высокая производительность. Оптимальное распределение кабеля по сетке способствует равномерному прогреву поверхности. Отсутствуют холодные участки.
• Легкость монтажа. Маты просто раскатываются, как обычный коврик. Поверхность изделия рельефная. К ней хорошо пристает клеящий раствор, на который укладывается половое покрытие.
• Греющий мат достаточно тонкий, чтобы не производить существенного поднятия уровня пола.
• Эффективность использования энергии. В системе теплый пол нагревательный мат передает тепло на кафель прямым способом. Потери практически отсутствуют.
• Простота проведения расчетов. Нет необходимости считать, сколько потребуется кабеля или труб. достаточно поделить площадь помещения на площадь одного мата.
• Поддержание комфортной температуры для определенного времени года. Автоматические регуляторы позволяют выставлять нужное значение с точностью до 1 градуса.

Укладка водяного теплого пола на полистирольные плиты

Одним из вариантов замены стяжки выступают плиты из полистирола. Выпускаются в виде матов толщиной 30 мм, шириной 0,3 м, длиной 1,0 м с выступами в виде бобышек или пазами, между которыми и укладываются трубы.

Монтаж труб на полистирольные маты предусматривает:

• Проверку степени перепада высоты у основания пола. Показатель не должен превышать 2 мм на каждые 2 м2. Если значения превышены, необходимо самовыравнивающейся смесью выполнить стяжку толщиной до 1 см;
• Очистку поверхности чернового пола от мусора и пыли;
• Проведение гидроизоляционных работ — полиэтиленовую пленку толщиной 0,2 мм укладывают внахлест на черновой пол с заходом на стены. Соединительные швы заклеиваются строительным скотчем;
• Крепление по периметру стен строительным степлером или клеем демпферной ленты — возмещает расширение стяжки под воздействием перепада температуры и влажности;
• Укладку матов вплотную к стенам;
• Фиксацию плит клеем;
• Проведение разметки для труб. При этом необходимо соблюдать несколько правил: для двух смежных комнат независимо от их площади должны быть самостоятельные контуры; максимальная площадь, которую может покрыть один контур, равняется 40 м2; ширина между параллельными трубами должна составлять 20-30 см;
• Укладку труб между бобышками в соответствии с составленной схемой:

Укладка труб на полистирольные плиты.

• Проверку герметичности соединений труб и тепловых свойств пола в течение суток;
• Укладку по трубам вспененного полистирола или полиэтиленовой пленки. Для лучшей гидроизоляции пленка расстилается внахлест, с заходом на стены. Стыки клеятся скотчем;
• Укладку двух слоев ГВЛ, каждый толщиной 10 мм. У второго слоя стыки не должны совпадать с соединительными швами первого слоя. Между собой листы гипсоволоконных плит крепятся саморезами, при этом нельзя допускать повреждения пленки, на которой они лежат.
• Шпатлевание стыков под линолеум и ламинат (под плитку эта операция не выполняется).

Профильные маты

Инструкция укладки матов для теплого пола

Представляют собой прямоугольные элементы из пенополистирола, которые оборудованы специальными цилиндрическими выступами по всей поверхности. Высота выпуклостей достигает 2,5 см, чего вполне достаточно для укладки любых труб. При устройстве водяного теплого пола редко применяют элементы, диаметр которых составляет больше 2 см.

Такая конструкция монтажных матов позволяет надежно зафиксировать трубопроводы по определенной схеме и предупредить их смещение после заливки цементно-песчаной стяжки.

Профильные панели имеют толщину от 1 до 3,5 см. Также их разделяют, в зависимости от наличия или отсутствия пароизоляционной пленки. В первом случае такие маты называют ламинированными.

Профилированные монтажные маты отличаются следующими особенностями:

• плотность пенополистирола, из которого изготовляют такие панели, достигает 40 кг/куб. м. Это позволяет повысить их надежность, долговечность и спектр применения для устройства систем разного типа;

• теплопроводность профильных плит не превышает 0,052 Вт/м·К, что позволит создать энергоэффективное напольное отопление;
• при толщине подложки 2 см достигается уровень шумопоглощения 23 Дб. Это позволяет использовать ее для звукоизоляции без применения дополнительных материалов;
• благодаря наличию центрирующих замков на торцах профильных плит удается достигнуть высокой герметичности покрытия;
• данные маты выпускают разных размеров, что позволяет подобрать максимально подходящий вариант для конкретного помещения.

Укладка гидроизоляции и демпферной ленты

Чтобы защитить теплоизоляцию теплого водяного пола от водяного конденсата, на черновую стяжку укладывается слой гидроизоляции – чаще всего в ее роли выступает обычная полиэтиленовая пленка. Ее расстилают по всей площади поверхности с небольшим нахлестом на стены. Если пленка не цельная, в местах стыков она укладывается внахлест 8-10 см, а стык проклеивается скотчем.

Расстеленная на полу пленка выполняет роль гидроизоляции

Следующий шаг – укладка демпферной ленты. Ее главное предназначение – компенсация расширения стяжки, которое непременно происходит при нагреве. Отсутствие демпферной ленты приведет к тому, что за несколько циклов нагревания-остывания стяжка покроется трещинами.

Демпферная лента крепится по всему периметру помещения

Лента крепится вдоль всех стен, с которыми будет соприкасаться стяжка, а ее высота должна быть минимум на 2 см больше, чем планируемая высота всего пирога водяного теплого пола. На стене демпферная лента закрепляется либо на самоклеющийся слой, либо саморезами или дюбелями (в зависимости от материала, из которого сделана стена). После этого можно приступать непосредственно к теплоизоляции.

Для чего нужно утеплять систему теплого водяного пола

В любой инструкции по монтажу водяного теплого пола для самостоятельных мастеров указывается, что необходимо задействовать утеплитель.

Стяжка, уложенная поверх изолирующего слоя, приобретает свойства цельного передающего тепло элемента, имеющего большую площадь поверхности.

Основное предназначение изоляционного слоя – равномерно распределять тепло в обогреваемой комнате, препятствуя его утечке через плиты перекрытия

Благодаря равномерному распределению энергии, упорядоченный конвекционный тепловой поток начинает двигаться с одной скоростью и в одном направлении. Как результат, равномерно распределенные тепловые волны не будут на полу образовывать холодные и горячие участки, создавая для домочадцев максимально комфортные условия.

К тому же, благодаря направлению потоков теплого воздуха по одному курсу можно снизить затраты электроэнергии на эксплуатацию системы, сохранив при этом ее мощность неизменной.

Современные теплоизоляционные маты оснащены удобными защелками в виде бобышек, с помощью которых укладку с последующей фиксацией труб можно произвести быстро и при этом надежно.

В сооружении теплоизоляционного слоя под водяные системы напольного обогрева используются рулонные мягкие и жесткие плитные материалы. Рулонные проще в укладке, но менее эффективны по теплотехническим критериям:

• Среди плитных вариантов теплоизоляции чаще всего применяется экструдированный пенополистирол, структура которого практически исключает впитывание и удержание влаги;
• Организация утепляющего компонента системы пола из неэкструдированного пенополистирола, т.е. пенопласта, требует обязательного устройства гидроизоляции поверх слоя, что необязательно делать применяя полученный методом экструзии материал;
• Для облегчения процедуры устройства трубопровода напольного обогрева лучше, если на внешней поверхности плит есть разметка;
• Самым простым и удобным в работе вариантом утепления сейчас являются полистирольные плиты с выпуклым рельефом, выполняющим массу полезных функций;
• Бобышки полистирольных матов позволяют четко и быстро установить трубы теплого пола согласно выбранной схеме, играют роль разметки;
• Рельеф полистирольных плит служит опорой для фанеры или гипсоволоконных плит при выполнении сухой стяжки;
• На участках, в пределах которых невозможно соблюсти расчетный шаг при укладке, используется теплоизоляция для труб, исключающая зональный перегрев поверхности;

Ведущие производители матов для теплого пола

Существует много производителей продукции данного типа. Некоторые из них показали себе с лучшей стороны и пользуются большой популярностью среди покупателей.

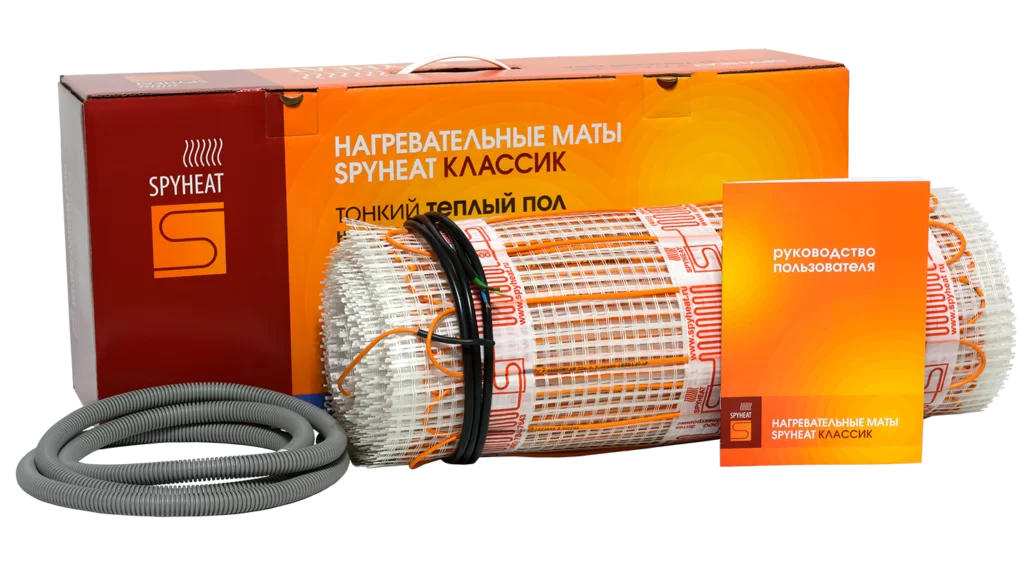

Тёплый пол «SpyHeat» – российский производитель тёплых полов

Oventrop

Немецкий производитель, который выпускает разные модели матов из пенополистирола для устройства теплого пола:

• NP-35 – маты с бобышками. Могут использоваться под обычную цементно-песчаную стяжку или пол наливного типа. Отличается высокими тепло и звукоизоляционными свойствами. Средняя цена – 950 руб./кв. м;

• WLG-45 – материал рулонного типа. Он оснащен защитной пленкой из полипропилена. Используется под трубы диаметром 1,4 или 1,6 м, которые укладываются с шагом 5-30 см. Стоимость 10 кв. м составляет 5500 руб.

Энергофлекс

Отечественный производитель, который предлагает много эффективных моделей:

Схема монтажа системы теплый пол материалом Энергофлексом

• Энергофлекс ТП. Пенополистирольные панели с фольгированным покрытием, которые дополнительно оснащены разметочной сеткой для монтажа труб с шагом 5 см. Средняя стоимость составляет 250 руб. за 1 кв;
• Пенополистирольная плита. Имеет бобышки высотой 2 см, которые значительно облегчают монтаж теплого водяного пола. Модель оснащена самоцентрирующимися замками, разметкой. Средняя стоимость – 680 руб.;
• Энергофлекс Супер ТП. Маты рулонного типа с фольгированным покрытием и разметочной сеткой. Стоимость на рынке – 250 руб.

Rehau

Немецкий производитель, который выпускает панели для теплого пола высокого качества. Они оборудованы специальными фиксаторами и предназначены для укладки труб диаметром 14-17 мм.

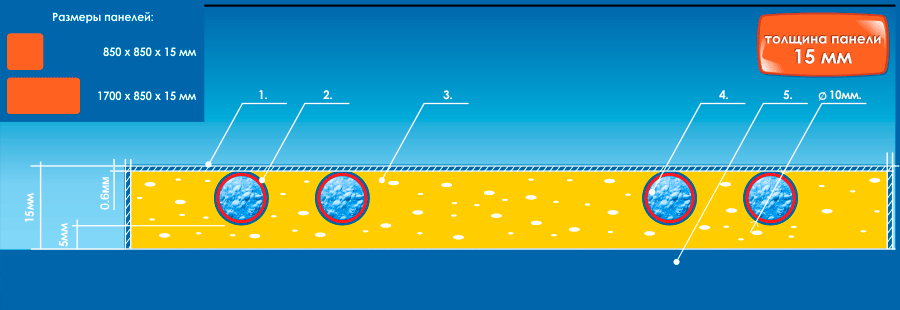

Конструкция водяной панели теплого пола

Такие маты способны выдержать эксплуатационную нагрузку до 6 кН/кв. м, чего вполне достаточно при устройстве водяного напольного отопления. Для соединения двух панелей между собой их оборудуют специальной полосой. Стоимость 1 кв. м составляет 120 руб.

Особенности теплых полов

Еще немаловажное преимущество теплых полов, это несколько режимов его работы:

как основной обогрев

как дополнительный, только в качестве комфортного тепла

При наличии такого обогрева во влажных помещениях, в ванной комнате, вы надежно будете защищены от образования плесени и грибка.

А сколько свободного места у вас появится в комнатах при отсутствии батарей и радиаторов отопления.

Перед покупкой очень важно правильно рассчитать свободную площадь под теплый пол, т.е. то место, где нет никакой стационарной мебели

Сюда можно включить:

шкафы

холодильник

стиральную машинку

саму ванную

Также не забывайте про минимальные отступы от стен.

Не забывайте, что укладывать электрические полы непосредственно на деревянное основание нельзя.

Для этого сначала потребуется уложить аквапанели, а уже затем маты или кабель.

Если нет аквапанелей, можно использовать асбестовую плиту.

Классификация видов

Нагревательные маты в зависимости от количества встроенных жил разделяют на два типа. Каждый вид имеет свои технические характеристики и особенности подключения.

Одножильный нагревательный мат

Одножильные кабельные маты

Устройство имеет один проводник внутри кабеля. Изготавливают его из нихрома, латуни или стали. Также бывают варианты жил из углеродных соединений.

Для подключения к регулятору одножильного провода задействуют два его конца. Поэтому укладку матов следует проводить так, чтобы в конечном итоге первый и последний мат располагались рядом. Если не соблюдать такой техники выполнения,  придется от начала до конца контура проводить длинный кабель.

Одножильный мат имеет довольно невысокую стоимость. Но при нагреве системы выделяется электромагнитное излучение. Норма исходящих волн не превышает допустимые пределы. Вместе с тем использовать оборудование такого типа не рекомендуется в комнатах, где много времени проводят люди. Часто одножильные маты в жилых помещениях устанавливают в санузлах или лоджиях.

Электрические двухжильные маты

Оборудование такого типа состоят из греющей жилы и выводящего ток провода. Одна сторона кабеля закрыта муфтой, а вторая предназначена для подключения к регулирующему устройству.

Такая конструкция системы намного упрощает установку оборудования теплого пола. При этом происходит значительное подавление электромагнитного поля, что позволяет применять двухжильные маты практически для всех типов помещения.

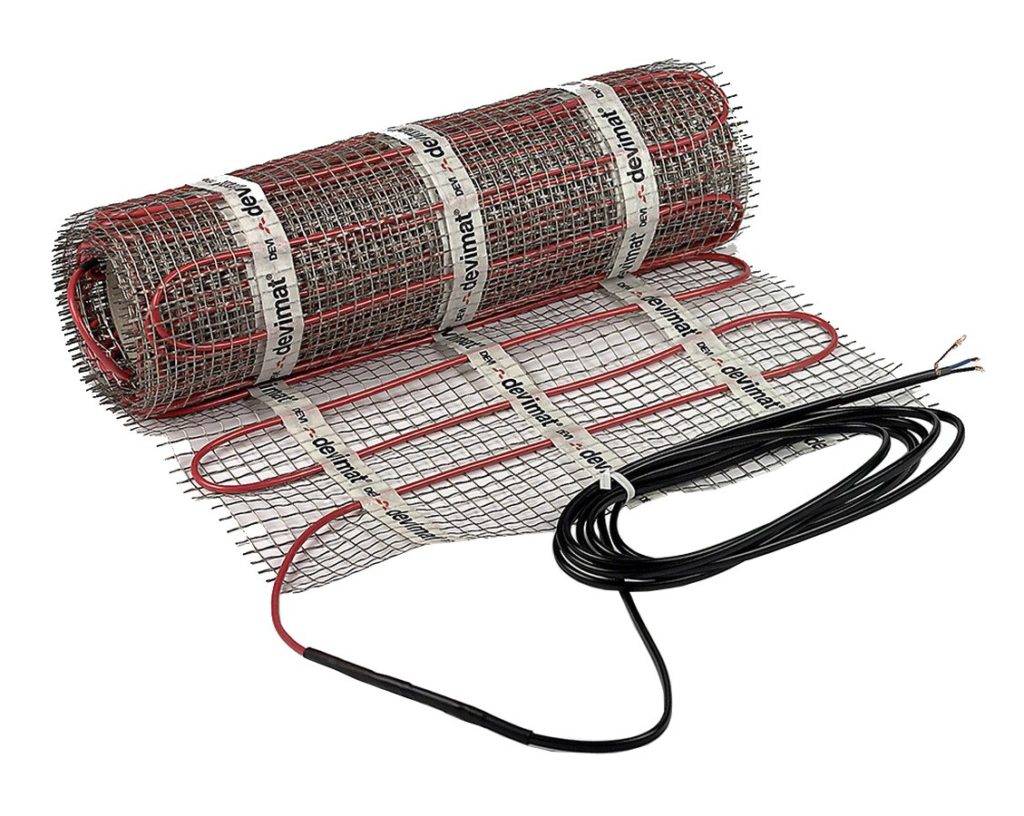

Двухжильный нагревательный мат

Виды нагрева

Сразу стоит сказать, что есть две цели подогрева пола: для комфорта или как основного источника тепла. В первом случае пол называют комфортным, во втором, собственно, теплым. Разницы в устройстве нет. Есть разница в «прицеле» расчетов. Сделать теплый пол и использовать как основной источник тепла — это одно. В данном случае тепловая мощность подогрева должна быть не ниже теплопотерь — только тогда будет тепло. Если же подогрев пола нужен только для того, чтобы ходить босиком было приятно, то важна температура поверхности, а не собственно тепловая мощность. Если ее будет недостаточно (тепловой мощности), будут работать другие источники тепла.

Сделать теплые полы прежде всего хочется для комфорта

Электрический или водяной: что лучше?

Теплый пол можно сделать с водяным или электрическим подогревом. Водяной сложнее и дороже на стадии устройства, зато более экономичен в эксплуатации. Его лучше планировать заранее — еще до строительства, либо на стадии капитального ремонта. Дело в том, что традиционное устройство предполагает укладку труб с теплоносителем в бетон или ЦПС. Минимальная толщина плиты — 5 см. То есть нагрузка на фундамент/перекрытие будет немалой и ее надо закладывать при расчетах фундамента. Для существующего дома делают перерасчет, чтобы определить, вынесут ли нагрузку перекрытия и фундамент.

С другой стороны, есть технология — теплый пол на деревянном основании — которая позволяет установить водяной подогрев и в жилом доме/квартире. Нагрузка на перекрытие совсем невелика, но расходы не меньше, а вот эффективность ниже. Зато не надо укреплять фундамент, что тоже совсем непросто и недешево.

Сначала выбираем тип подогрева

Электрический теплый пол проще в монтаже, но тепло обходится дороже. Пока электричество у нас не самый дешевый вид энергоносителей. Зато некоторые виды электрических греющих элементов для пола можно укладывать непосредственно под покрытие. В частности, под керамическую плитку — в слой плиточного клея или на подложку ламината.

Другое дело, что электричество в полу не всех радует. Осознавать, что под ногами электричество не слишком приятно, но в стенах мы с ним свыклись. Хотя есть комбинированные варианты (жидкостно-электрический подогрев), которые гоняют воду по трубам в полу, но греется она при этом при помощи электрического нагревателя. Это, кстати, выход для владельцев квартир.

Выбрать тип подогрева надо в первую очередь

Ведь в квартирах сделать водяной теплый пол можно только в том случае, если у вас отопление автономное/индивидуальное. Подключить к обычной системе длиннющую систему труб вам никто не даст. Они имеют слишком большое сопротивление, высокую степень отбора тепла. То есть те, кто за вами на стояке, будут получать холодную воду. Если вообще будут. Никто на это не пойдет. Исключение — новостройки, в которых под водяное отопление выведены отдельные стояки.

В общем, везде свои нюансы. Как правильно сделать теплый пол каждый решает для себя сам, учитывая плюсы и минусы обеих технологий.

Как выбирать кабельный теплый пол

Основными критериями, по которым выбираются маты (нагревательные), являются:

• мощность кабеля;

• площадь помещения;

• вид покрытия.

Если система теплого пола будет выступать в качестве дополнительного обогрева, мощность матов может быть минимальной. Использование таких устройств предотвратит сильное увеличение затрат на электроэнергию. Для обустройства основного источника тепла следует выбирать маты с увеличенной мощностью кабеля. В зависимости от того, какую площадь будет покрывать мат, определяют нужную длину рулона. В итоговый метраж не включают площадь участков, где будет стоять мебель.

Мощность кабеля зависит и от того, под какой материал будут укладываться нагревательные маты. Под плитку можно брать устройства с мощностью 140-160 Вт/м². Если отопление обустраивается в холодном помещении, то для этих целей используют материалы с мощностью 170-190 Вт/м². Для ламината оптимально подходит показатель в 90-110 Вт/м², а под паркет монтируют маты не мощнее 90 Вт/м².

В остальном выбор зависит от предпочтений покупателя. Ниже рассмотрим названия и краткую характеристику производителей кабельных полов, которые чаще всего встречаются на рынке.

Подготовительные работы

Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.

Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.

Только после 3-х суток можно приступать к монтажу нагревательного мата.

Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.
Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.

Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.

Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.

Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.

Рекомендации по устройству

Установка подложки выполняется только на ровную поверхность. Также немаловажную роль играет материал напольного покрытия.

Работы по установке условно разделяются на следующие этапы:

• Подготовка поверхности чернового пола. Она не должна иметь перепадов и неровностей. Предварительно обрабатывается специальным выравнивающим строительным раствором.
• Проверка уровня пола, составление схемы укладки нагревательных элементов.
• Укладка подложки.Отражающий слой должен располагаться сверху.  Ее слой должен быть во всех местах, где будет установлен теплый пол. Стыки обязательно изолируются с помощью дополнительных монтажных материалов – скотча или клеящейся ленты.
• Если подкладку собирают из нескольких полотен, то монтаж выполняют стык в стык и проклеивают стыковочный шов скотчем. Как правило, последний – металлизированный. Проклевание скотчем этого типа позволяет обеспечить лучшую паро- и гидроизоляцию пола.

После этого поверх подкладки можно выполнять установку тепловых частей системы.

Совет
Монтаж нагревательных элементов выполняют только на отражающее покрытие.

Если же говорить об общих требованиях — подложка для водяного теплого пола должна полностью соответствовать тепловым параметрам системы и служить дополнительным фактором по их улучшению.

https://youtube.com/watch?v=EQr3007l008%3F

2022 prestigpol.ru

Регулировка температуры

Для того чтобы проводить контроль температуры используются регулятор и датчик. Рассмотрим установку регулятора температуры.

Согласно рекомендациям терморегулятор надо устанавливать рядом с проводкой. Устройство монтируется в стене. Удобное расположение в стене выбирает сам человек.

Чтобы провести установку необходимо выполнить следующее:

• сначала надо сделать отверстие для того, чтобы потом установить устройство;
• также в стене необходимо сделать углубления для кабелей. Оно должно начинаться от участка установки до участка подключения;
• далее надо провести установку канала, чтобы произвести укладку кабелей от места, где будет устанавливаться прибор;
• затем проводится непосредственно установка самого регулятора;
• согласно паспортным данным необходимо осуществить подключение устройства к электричеству;
• дальше нужно произвести установку температурных датчиков в гофротрубе. Диаметр трубы – 20 миллиметров. С одного края ее нужно закрыть, что внутрь не попадала вода. Другой край подключается к распределительной коробке. Установка гофротрубы осуществляется меж витков кабеля для нагревания. Также она плотно прикрепляется к полу.

Нагревательные маты для теплого пола подарят вам неповторимый комфорт и уют в помещении. Сделать их монтаж можно самостоятельно. Вы сможете сэкономить свои денежные средства на отоплении. Отдайте свое предпочтение теплым полам.
