Инверторный стабилизатор напряжения для газового котла: что это такое, его устройство, принцип работы

Шаг №1 – Какие типы стабилизаторов подходят для котлов

Какой стабилизатор напряжения выбрать для газового котла?

Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.

Преимущества:

• плавная регулировка при помощи сервопривода;
• более точное, на тот момент, напряжение на выходе.

Но у них был большой минус:

медленная скорость выравнивания напряжения.

Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.

Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:

• высокая скорость срабатывания на изменения напряжения – менее 10 мс (миллисекунд);
• более широкий диапазон входных напряжений (105…265В);
• настенное исполнение, что гораздо удобнее.

Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):

	Энергия СНВТ-1000/1 Hybrid	Voltron РСН-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Скорость срабатывания:	500 – 1500 мс	10 мс (миллисекунд)

magazin energia ru

Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:

низкая точность напряжения на выходе (220 ± 10%).

В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.

Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.

Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:

• быстро реагировать на изменения в электросети;
• иметь маленькую погрешность напряжения на выходе.

Дополнительными требованиями можно назвать:

• приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
• настенное исполнение (наличие крепления на стену более удобно и экономит место).

Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения “Энергия АРС”, при разработке которой ориентировались на эти требования.

Энергия АРС-1000 (1 кВA (0.7..1 кВт))

После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:

• скорость срабатывания – 10 мс (миллисекунд);
• точность регулировки – 220 ± 4%;
• универсальное крепление – можно как повесить на стенку так и поставить на маленькие ножки;
• диапазон входных напряжений – 120…276В;
• маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 – 5 кг;
• защита котла от импульсных помех;
• полностью металлический корпус — повышенная безопасность;
• защита от неправильного подключения (необходима для фазозависимых котлов);
• имеет приятный белый цвет корпуса;
• простое подключение котла через вилку и розетку.

Сравнивая с бытовыми стабилизаторами получаем такие цифры:

	Энергия СНВТ-1000/1 Hybrid	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Точность регулировки:	220В ± 3%	220В ± 4%
Скорость срабатывания:	500 – 1500 мс	10 мс (миллисекунд)

Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке – электромеханических. Скорость же срабатывания несравнимо выше.

Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:

	Voltron РСН-1000	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Напряжение входа:	105…265 В	120…276 В

В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.

Первое правило:

Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.

Рейтинг лучших фирм

Как правильно выбрать стабилизатор напряжения для газового котла и какому производителю отдать предпочтение!? сегодня Широкий ассортимент приводит к сложностям. Российский рынок наполнен отечественными и зарубежными моделями. Одни гарантируют высокое качество, отсюда и высокая цена, другие предлагают бюджетные варианты.

Обратите внимание, многие зарубежные компании открыли свои производственные филиалы в России. Поэтому под марками известных брендов скрываются отечественные модели

Стабилизатор Ресанта от известной латвийской компании

• Одна из них – немецкий бренд «Штиль». В городе Тула уже несколько лет работает завод, выпускающий стабилизаторы под этим названием. Отзывы потребителей говорят о том, что оборудование очень высокого качества, но цена не такая приемлемая, как у других компаний.
• Следующей по популярности идет компания «Ресанта» из Латвии. Высокая востребованность оборудования данной марки обусловлена невысокой стоимостью при неплохих технических характеристиках. Отдавая предпочтение марке Ресанта, надо быть осторожным, потому что на рынке присутствуют их китайские аналоги сомнительного качества.
• В категории электронных моделей первенство у компании «POWERCOM», в приборах которой самая эффективная стабилизация тока. При этом погрешность выходного напряжения составляет всего лишь 5%.
• Лучший среди релейных устройств является компания «Sven» из Финляндии. Это компактные (чаще настенные варианты) приборы с быстрым реагированием на перепады напряжения в сети — до 10 мс. При этом стабилизатор реагирует на широкий диапазон: 100-280 Вольт.
• Необходимо бы отметить отечественную компанию «Бастион», выпускающую стабилизаторы под названием «Teplocom». Это релейные приборы, имеющие в своей модельной линейке как внутренние агрегаты, так и наружного расположения. Погрешность выходного напряжения — 8%, диапазон 145-260 В. Надо добавить, что приборы наружного расположения комплектуются защитной системой от молний.

Конечно, это не вся модельная линейка, присутствующая на отечественном рынке. Данный рейтинг был составлен по отзывам потребителей.

Компактный стабилизатор Sven с быстрым реагированием на перепады напряжения

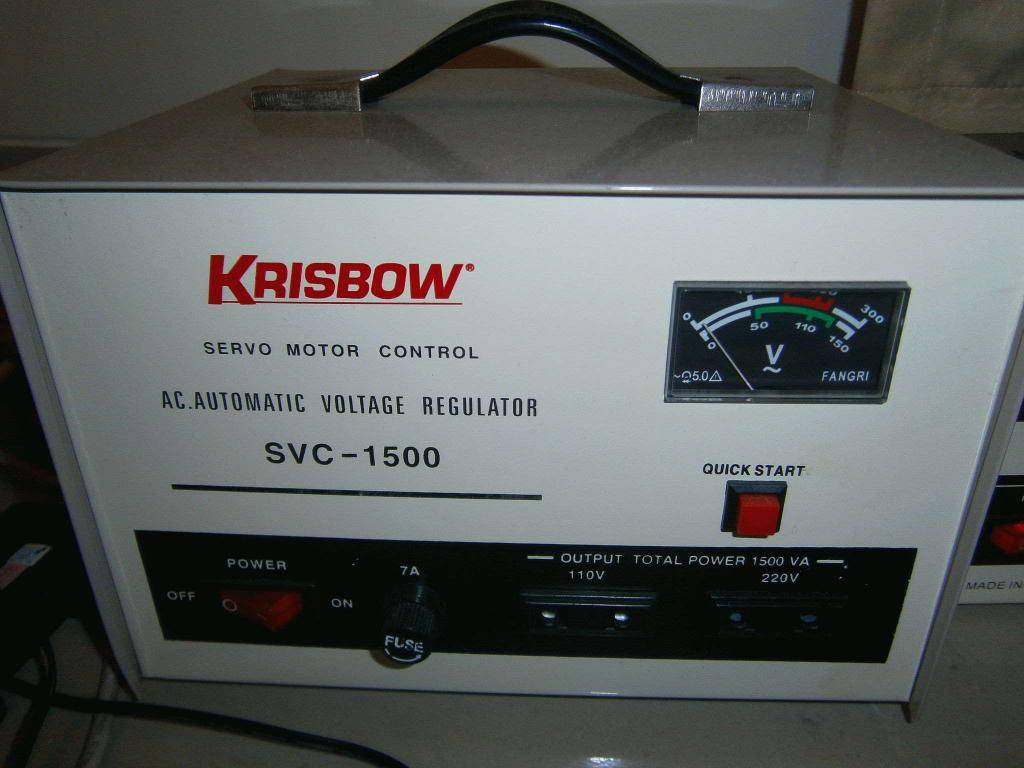

Сервоприводные или электромеханические

Трансформатор внутри электромеханического стабилизатора снабжен токосъемной щеткой (или роликом). Положение щетки определяет напряжение на выходе, что дает плавную стабилизацию при перегрузках.

Но недостатком такого механизма работы является низкое быстродействие и требование к диапазону скачков для нормальной отработки в пределах от 190В до 250В.

То есть, падение напряжения до 170В, что бывает в отдаленных районах, делает прибор неподходящим для использования. Кроме того, у электромеханических стабилизаторов есть и другие серьезные минусы.

Чем хороши и чем плохи устройства такого типа?

Достоинства сервоприводного СН:

• Перегрузоустойчивость (плавно стабилизирует скачки до 250В)
• Точная настройка плавности выходных значений – 3-5%
• Долговечность службы  СН при регулярном техобслуживании

Недостатки:

• Нарушения в работе при отрицательных температурах;
• Токосъемная щетка нуждается в частой замене;
• Шум (щелчки сервопривода)
• Образование искры при движении токосъемника

!ВАЖНО: Установка сервоприводного СН в одном помещении с газовым оборудование невозможна! Искра, возникающая при движении токосъемной щетки по обмоткам, может послужить причиной взрыва!

Данный прибор не подойдет вам, если установка СН необходима в одном помещении с газовым оборудованием (нужно выносить в отдельное помещение) или же в одной сетевой ветке с холодильником – постоянные перепады напряжения повысят изнашиваемость токосъемной щетки.

Некоторые модели инверторных стабилизаторов

В качестве компактного бытового стабилизатора можно рассмотреть инверторный стабилизатор напряжения Штиль R 3500. Это однофазный стабилизатор, который прекрасно подойдёт для работы с потребителями небольшой мощности. Прибор работает при напряжении от 90 до 310В и обеспечивает на выходе гладкую синусоиду. Погрешность его составляет 220В ± 2%. Он может выдерживать перегрузку в 150% порядка 5 секунд.

Если требуется установить более серьёзную модель, то можно обратить внимание на инверторный стабилизатор напряжения 10 кВт Powercom AR-10K. Это устройство способно обеспечить работу мощной нагрузки

Выходные параметры данного стабилизатора соответствуют самым строгим критериям. Он имеет все виды защиты и информационный дисплей. Стоит достаточно дорого, и если нет жестких требований к выходным параметрам, то можно обойтись более дешёвыми моделями.

Обзор стабилизаторов напряжения

Стабилизаторы напряжения сети переменного тока исторически развивались, используя различные схемотехнические решения. В настоящее время существует несколько видов стабилизаторов:

• релейные стабилизаторы напряжения;
• электромеханические стабилизаторы с сервоприводом;
• электронные тиристорные или симисторные стабилизаторы;
• инверторные стабилизаторы напряжения.

Выходное напряжение релейных стабилизаторов изменяется ступенями за счет переключения обмоток сетевого трансформатора контактами мощных электромагнитных реле. Точность стабилизации определяется числом переключаемых обмоток. Таких обмоток может быть от 5 до 10. При переключении с одной обмотки на соседнюю выходное напряжение изменяет свое значение приблизительно на (15-20) В.

В электромеханических стабилизаторах сервопривод постоянного тока перемещает графитовую щетку токосъемника по виткам обмотки автотрансформатора. Значение управляющего сигнала зависит от разницы входного и опорного напряжения, соответствующего значению 220 В. При устранении разницы устройство управления двигателем сервопривода переходит в режим слежения.

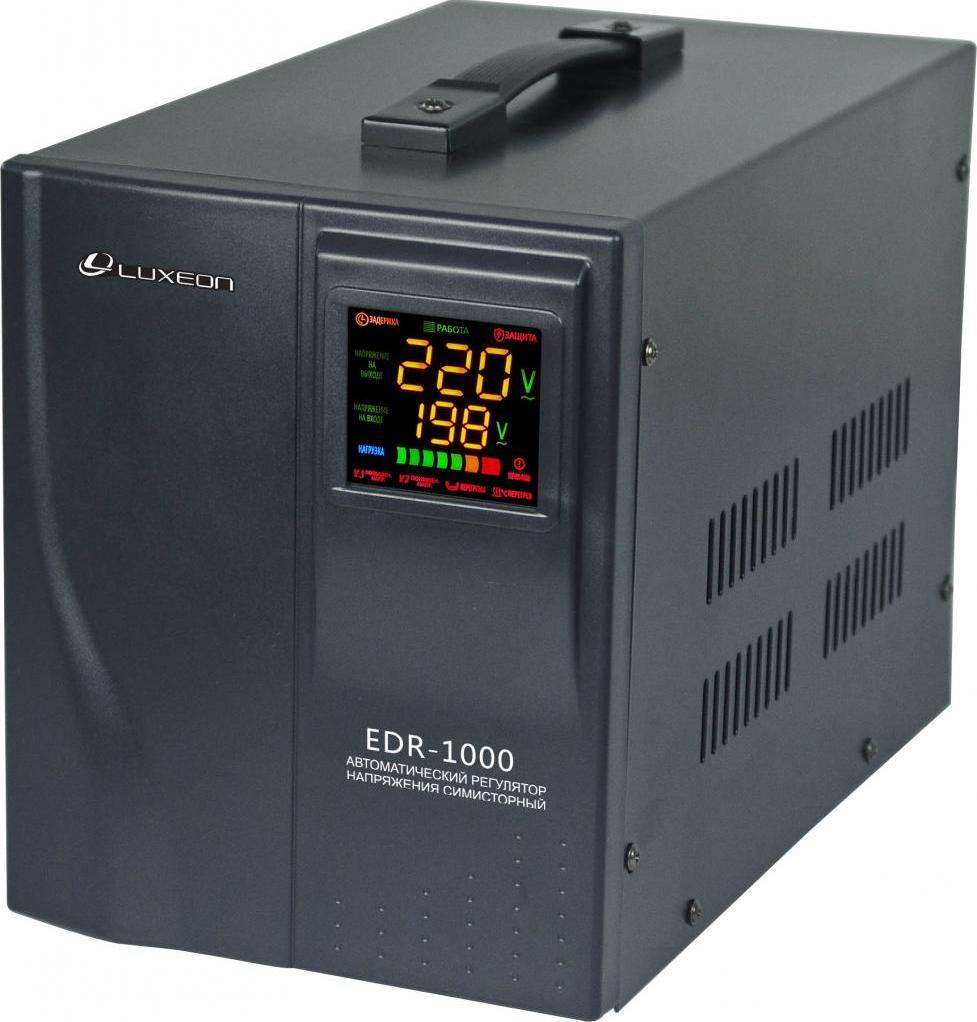

В электронных стабилизаторах переключение используемых обмоток трансформатора исполнительными элементами происходит под управлением контроллера.

Узел переключения выполнен на полупроводниковых симисторах или тиристорах. Работа контроллера определяется программным обеспечением, установленном на заводе-изготовителе изделия.

На что ориентироваться при выборе

В продаже представлены десятки модификаций, отличающиеся размерами, принципом работы и ценой. При выборе желательно учесть все важные параметры. Среди основных:

• мощность;
• экономичность;
• уровень шума;
• скорость преобразования тока;
• долговечность;
• размеры;
• способ крепления;
• размеры.

Прежде чем купить прибор, нужно решить, будет ли стабилизатор установлен на отдельный котел или ему придется обслуживать целое здание. Последний вариант удобен для многоквартирных домов. Выбор зависит и от типа газового котла. Перед покупкой нужно заглянуть в паспорт прибора, в некоторых случаях производитель сам рекомендует определенные типы стабилизаторов.

Внутреннее строение

Благодаря чему инверторные стабилизаторы могут достигать такой эффективности и гордо носить звание лидера среди всех типов стабилизаторов? Это достигается благодаря иному принципу работы и, конечно, другому строению (оно изображено на рис. 1).

Классический инвертор стабилизатор состоит из: – входных фильтров (ВХ); – выпрямителя и корректора коэффициента мощности (ККМ-В); – конденсаторов (ВИП) – преобразователя постоянного напряжения в переменное (ИНВ); – микроконтроллера (МК).

Рис. 1. Схема инверторного стабилизатора.

Стоит отметить, что выпрямитель и преобразователь постоянного напряжения являются инверторами, которые построены на основе транзисторов IGBT, то есть на основе биполярных транзисторов с изолированным затвором, и MOSFET, то есть на металл-оксид-полупроводнике.

Эти транзисторы могут коммутировать очень большие токи и во время их работы наблюдаются очень малые потери энергии.

Условия использования

Стоит сказать о том, что инверторные стабилизаторы напряжения достаточно неприхотливы к среде своей работы. Это лучше всего заметно на таких параметрах, как окружающая температура и влажность. Множество моделей способно без проблем функционировать при температурном диапазоне от -40 до +40 градусов по Цельсию. Уровень влажности не должен превышать отметку в 95 % процентов. Естественно, что во время работы стабилизатор не должен соприкасаться с водой. Также нужно следить, чтобы она не попала вовнутрь, как и горюче-смазочные материалы. Стоит отметить, что появление конденсата внутри может вывести прибор из строя, а потом стоит следить за разницей температур. Если он все же начал появляться, то прибор стоит отключить до тех пор, пока влага не испарится.

Особенности инверторных стабилизаторов

Подведя некоторые итоги, можно сказать, что этот тип стабилизационных приборов совершенно отличается от электромеханических, релейных и симисторных стабилизаторов. Он не имеет в своем составе автоматического трансформатора.

Если сравнить процессы двойного преобразования и переключения обмоток трансформатора, то двойное преобразование характеризуется значительно большей степенью эффективности. Конечно, это преимущество делает инверторный стабилизатор более прогрессивным.

В этом стабилизаторе нет каких-либо подвижных элементов или реле. Такая особенность значительно уменьшает круг конкурентов. Собственно говоря, в некотором роде конкурентами инверторных приборов для стабилизации напряжения можно назвать симисторные или тиристорные стабилизаторы.

Стоит обратить внимание еще на таком конструктивном элементе инверторного стабилизатора как конденсатор. Именно благодаря ему происходит нивелирование любых скачков напряжения на входе

Это потому, что в нем накапливается входная энергия, которая затем подается в нужных количествах и которая превращается в стабильный переменный ток.

Иными словами, какими бы частыми или какими бы большими ни были изменения в электропитании на входе, выходное напряжение никогда не будет изменяться, поскольку оно никак не зависит от этих изменений.

Хотя есть некоторый нюанс. Когда запаса энергии в конденсаторах не хватает, то очень сильные скачки напряжения могут отразиться на уровне выходного напряжения. Они могут «проскочить».

Критерии выбора

Инверторные стабилизаторы напряжения для дома обычно выбирают по основным техническим характеристикам устройства.

К ним относятся следующие величины:

• Мощность;
• Скорость стабилизации;
• Точность выходных параметров;
• Диапазон сети.

Мощность, наверное, самый важный параметр. Выбор устройства по мощности зависит от общей мощности потребителей, которые будут к нему подключены. Здесь следует подсчитать все активные и реактивные нагрузки и приплюсовать 25-30% на резерв.

При выборе инверторного стабилизатора можно не обращать внимания на такой параметр, как скорость реакции, поскольку  у этих приборов она всегда выше, чем у релейных, электронных стабилизаторов, и, тем более, сервоприводных.

Конечно, у приборов для стабилизации напряжения имеются менее важные параметры, такие как конструктивное исполнение. Обычно оно может быть настенным — у приборов небольшой мощности, и напольным — у более серьезных моделей.

Важным так же является наличие функции «Байпас» (обход). Суть её в следующем. Если напряжение на входе находится в допустимых пределах, то питание потребителя осуществляется напрямую, то есть, минуя электронную схему стабилизатора. Как только напряжение отклонилось выше или ниже определённых пределов – подключается стабилизатор. Переключение осуществляется автоматически и очень быстро.

Условия эксплуатации

При всей своей надёжности, стабилизаторы двойного преобразования требуют соблюдения некоторых правил. Инверторный стабилизатор напряжения может функционировать в условиях низких и высоких температур, но превышать эти пределы не следует.

Электронная схема достаточно чувствительна к появлению конденсата, поэтому если эта неприятность имеет место, следует подождать с включением стабилизатора в сеть. Прибор не любит, когда отсутствует свободная циркуляция воздуха, поэтому его следует располагать так, чтобы между каждой стенкой корпуса было расстояние 5-10 см. По этой же причине устройство нельзя чем-то накрывать. И конечно, нельзя самостоятельно вскрывать прибор.

Преимущества газового оборудования

Современное газовое оборудование обладает наиболее оптимальными техническими и эксплуатационными характеристиками. Такие котлы легко программируются на нужные рабочие режимы и доводятся до нормы путем точных регулировок. За счет этого создается существенная экономия энергоносителей и соответственно, денежных средств. Однако, данные системы не могут обходиться без электроэнергии – они требуют непрерывного и сбалансированного питания.

Благодаря использованию электронных схем и другим конструктивным особенностям, газовые котлы имеют ряд отличий и преимуществ:

• Наличие электронных схем, обеспечивающих оптимальный расход газа. В нужные моменты автоматика включает установленное количество горелок и регулирует высоту пламени на каждой из них.
• С помощью тонких настроек электроника самостоятельно отслеживает изменяющиеся внутренние и внешние условия. После этого она выбирает и запускает наиболее оптимальный режим, обеспечивающий рациональное и экономичное функционирование системы с минимальным расходом газа.
• Практически все модели оборудованы плавным розжигом. При наборе заданной температуры у них автоматически снижается интенсивность горения и количество повторных запусков котла, способствуя долговечной эксплуатации оборудования.
• В современных системах с несколькими контурами температурные показатели отслеживаются на каждом участке. В памяти электронных блоков управления сохраняются все параметры, необходимые для поддержания установленных рабочих режимов. Программирование учитывает не только дни недели, но и часы, когда система должна будет работать с максимальной отдачей. В сферу регулировок попадают и циркуляционные насосы, оптимально распределяющие тепловую энергию по всем контурам отопления.
• Электроника и автоматика постоянно следит за безопасностью оборудования. Несколько ступеней надежно защищают при сбоях в работе и аварийных ситуациях.

Таким электронным схемам необходимо стабильное электропитание, которое обеспечивается путем установки стабилизирующих устройств. Стоимость этих приборов совсем невелика по сравнению с возможными разрушительными последствиями от перепадов напряжения.

Типы стабилизаторов

Срок безремонтной эксплуатации газового котла с насосом и розжигом от электросети зависит от стабильного и постоянно одинакового напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то крайне желательно. Современные стабилизаторы делятся на три вида:

1. Релейного типа – самые дешевые, но не самые долговечные приборы. Подгорание контактов заставляет хозяина менять устройство каждые 3-4 года. Точность амплитуды стабилизации тоже оставляет желать лучшего.
2. Стабилизаторы на сервомоторах могут плавно выравнивать выходное напряжение, но работают более медленно, что повышает риск аварии.
3. Электронные схемы на управляемых тиристорах (симисторах) и микропроцессорах долговечны, обладают высокой точностью стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.

По другим параметрам стабилизаторы подразделяются на устройства постоянного или переменного тока, на напольные или настенные конструкции, на однофазные или трехфазные приборы. В таблице приведены технические характеристики наиболее востребованных моделей стабилизаторов в 2014 году. Анализ показывает, что электронное устройство может работать в любых условиях, с любыми перепадами напряжения. Электронный стабилизатор не искажает форму напряжения, а значит, газовый котел будет работать стабильно и надежно.

Механический или сервоприводный стабилизатор обладает более длительным временем срабатывания при перепадах входного напряжения и тока. То есть, при скачках амплитуды механическое устройство не успевает выравнивать амплитуду и колебания напряжения поступают на электронные и электрические приборы котла. Перепады случаются редко, но часто вызывают поломки в электронных схемах нагрузки.

Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только хозяин агрегата. Играет роль и стоимость прибора, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.

Как выбрать стабилизатор

При покупке отталкивайтесь от основных параметров:

1. Мощность стабилизатора определяется совокупной мощностью нагрузок — насос, пульт управления, газовая горелка и другие элементы автоматики. Стандартная мощность стабилизатора – 150-350 Вт.
2. Диапазон выходного напряжения прибора.
3. Сетевое напряжение. Для определения разницы напряжений в разное время суток следует периодически проводить замеры, а затем взять среднее арифметическое.

Требования к качественному стабилизатору для газового котла:

1. Эстетичный внешний вид.
2. Маленькие размеры и достаточная мощность.
3. Возможность настенного или напольного размещения.
4. Простота и надежность.
5. Бесшумность в работе и надежный тепловой режим работы.
6. Электронное исполнение.
7. Цена стабилизатора должна оправдывать его технические характеристики.

Если говорить о цене, то скупой платит дважды. Выбирайте стабилизатор с повышенными характеристиками относительно требований – ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно с рекомендациями – от друзей, от консультантов или мастеров-газовиков.

Производители электронных и механических стабилизаторов

Популярные модели стабилизаторов зарубежного и отечественного производства:

Характеристики \ Модель	СНАП-500	VEGA-50-25	РЕСАНТА АСН-2000	Shteel-1000
Стабилизатор	Механический	Электронный
Мощность	500 Вт	500 Вт	2000 Вт	1000 Вт
Скорость регулировки, сек	1,0	0,3	0,5-0,7	0,2
Входное напряжение	150-250 В	172-288 В	140-260 В	132-260 В
Точность напряжения на выходе стабилизатора, %	1	0,5	1,5	2,5
Защита	Нет	Есть	Есть	Есть
Рабочая температура	-5/+40°С	-25/+45°С	0/+45°С	+5/+40°С
Срок эксплуатации	1-3 года	7-15 лет	5-10 лет	10-20 лет
Габариты	175x190x140 мм	275x425x260 мм	100x183x240 мм	240x170x120 мм
Масса	4 кг	16 кг	4,2 кг	6 кг
Гарантийный срок обслуживания	1 год	5 лет	2 года	5 лет
Производитель	КНР	Италия	Россия	Украина
Стоимость	30 $	600 $	700 $	140 $

Как видите, самые дешевые – китайские механические приборы. Российские стабилизаторы – самые дорогие в своей линейке мощностей и других технических характеристик. Впрочем, стоимость всегда себя оправдывает. Поэтому совет от профи: не гонитесь за экономией — она может дорого для вас обернуться.

Требования к стабилизатору

Итак, вы все-таки решили, что стабилизатор необходим. Следующее, что хотелось бы знать о стабилизаторах напряжения для газовых котлов: какой лучше? Сейчас разберемся.

Число фаз

Тут все элементарно. Абсолютно все газовые котлы с электронным управлением требуют для своей работы ноль и одну из фаз. Следовательно, нас должны интересовать только однофазные стабилизаторы напряжения для газового котла. Они, к слову сказать, всегда дешевле трехфазных, так что тут нам повезло.

Мощность

Теперь определимся с мощностью. Можно, конечно, не забивать голову и просто купить стабилизатор с большим запасом, но мы же не олигархи?

Если с котлом вы уже определились, то все просто. Открываем инструкцию по эксплуатации и находим потребляемую мощность. Например, тот же Бакси Луна-3 в зависимости от навороченности потребляет от 80Вт до 165 Вт:

Берем мощность из инструкции и умножаем ее на 1.3 — это и будет минимальная мощность стабилизатора.

Не спутайте потребляемую электрическую мощность котла с производимой им тепловой мощностью!

Если котла нет, а стабилизатор нужно купить прямо сейчас (ну всякое в жизни бывает!), то ищите модель от 400Вт. Этого будет вполне достаточно, ведь в подавляющем большинстве случаев, мощность котла лежит в диапазоне от 70 до 250 Вт. Есть, конечно, уникальные модели, потребляющие около 500 Вт, но вряд ли вы случайно такой купите.

Обратите внимание, что некоторые производители стабилизаторов указывают мощность не в Ваттах (Вт), а в Вольт-Амперах (ВА). Это делается специально, чтобы ввести покупателей в заблуждение

Полная мощность всегда больше, так как включает в себя реактивную составляющую. Поэтому создается иллюзия, что стабилизатор более крутой, чем есть на самом деле.

Если вам удалось выяснить только полную мощность стабилизатора (ВА), умножьте ее на поправочный коэффициент 0.7, и вы получите примерное значение активной мощности в Ваттах.

Тип

Современные стабилизаторы выпускают четырех типов*:

• электромеханические (с подвижным контактом);
• релейные (реле в качестве силовых ключей);
• электронные (когда вместо реле — тиристоры)
• и инверторные (с двойным преобразованием).

*Чем все эти стабилизаторы отличаются друг от друга можно глянуть .

Техника безопасности гласит, что при возникновении любой неисправности газового оборудования запрещается совершать любые действия, из-за которых может возникнуть искрение или открытый огонь. В инструкции к некоторым газовым котлам говорится то же самое:

Мы с вами люди грамотные, и безо всяких инструкций знаем, что не надо закуривать в комнате, заполненной газом. Но стабилизатору-то работать не запретишь, ему все равно, воняет газом или нет…

Поэтому электромеханические сразу исключаем. Они просто опасны.

Электромеханические (латерные) стабилизаторы категорически запрещено устанавливать в одном помещении с газовым оборудованием! В случае утечки газа искрение, возникающее во время перемещения подвижного контакта по обмоткам автотрансформатора, может привести к взрыву. Для работы в загазованном помещении лучше всего подойдет симисторный (тиристорный) стабилизатор напряжения для газового котла.

Еще один момент. Некоторые «специалисты» считают, что релейные стабы совершенно не совместимы с газовыми котлами в силу своего низкого быстродействия. Но позвольте! Возможно, когда-то в древние времена так и было, но сейчас релейные стабилизаторы практически не уступают электронным по скорости реакции.

Более того, я собственноручно проводил эксперимент: выдергивал котел из розетки и быстро-быстро втыкал обратно. И он продолжал работать как ни в чем не бывало. Сколько времени длилась данная манипуляция? 0.2 секунды? Ну пусть даже 100 мс. А скорость срабатывания даже самых убогих релюшек в несколько раз выше (не превышает 20 мс).

Правда релейный стабик время от времени будет щелкать своими релюшками. Если для вас это неприемлемо, ищите тиристорный/симисторный, они работают бесшумно.

Итак, подведем итоги. Вот какой стабилизатор нужен для газового котла:

• однофазный;
• с мощностью на 30-40% больше мощности котла. Если мощность котла неизвестна, то сгодится любой стабилизатор от 400 Вт;
• любого типа, кроме электромеханического. Можно и электромеханику, если вынести ее в другую комнату.

Для того, чтобы вам было легче сделать выбор стабилизатора для газового котла, далее я приведу ключевые особенности нескольких, наиболее распространенных в России моделей.

Выбор инверторного стабилизатора

При выборе электронного стабилизатора напряжения с двойным преобразованием следует обращать внимание на его основные характеристики:

• Допустимая мощность нагрузки;
• Скорость выравнивания;
• Форма напряжения на выходе;
• Точность параметров;
• Допустимые колебания напряжения сети;
• Условия эксплуатации.

Мощность. Мощность стабилизатора можно считать основным параметром при выборе данного прибора. Для определения необходимой мощности нужно подсчитать мощность всех бытовых устройств, которые будут питаться от этого стабилизатора, и прибавить 20-30% резерва.

Для квартиры вполне подойдёт стабилизатор, мощностью 3-5 кВт. Инверторный стабилизатор напряжения на 10 кВт подойдёт для частного загородного дома, особенно если в нём имеется отопительная система с циркуляционным насосом и собственная артезианская скважина, оборудованная погружным насосом.

Скорость выравнивания – это время, которое требуется стабилизатору, чтобы отреагировать на изменение напряжения на входе. Инверторные стабилизаторы обладают самой высокой скоростью выравнивания среди всех моделей стабилизаторов, поэтому на нее можно не обращать внимания. Стабилизаторы двойного преобразования (инверторные) выдают неискажённую синусоиду. Такая форма напряжения идеально подходит для электропитания любых бытовых устройств и газовых котлов.

Напряжение на входе и выходе. При оценке выходных параметров следует знать, что у инверторных стабилизаторов напряжения самые лучшие параметры как по отклонению напряжения от номинала на выходе, так и по частоте. Диапазон напряжения на входе, в зависимости от модели, может меняться в небольших пределах. Разброс входного напряжения, при котором способен работать стабилизатор, обычно находится в пределах от 115-120 до 280-290В, но некоторые модели способны покрыть больший разброс напряжения.

Степень защиты

В документации на стабилизатор обычно указывается интервал температур, при которых может эксплуатироваться устройство, а так же относительный уровень влажности, поэтому на это также стоит обращать внимание, особенно если планируется использовать стабилизатор в неотапливаемом помещении или в неблагоприятных для техники условиях

Прочие параметры. Инверторный стабилизатор напряжения имеет небольшие габариты, а благодаря отсутствию мощного трансформатора и малый вес, поэтому большинство моделей имеет настенное крепление. Приборы имеют индикацию режимов работы и информационный дисплей.

Строение устройства

Инверторные стабилизаторы не просто так считаются лучшими в настоящее время. Они отличаются своим принципом работы, который основан на том, что у них другое строение внутренних элементов, обеспечивающих стабильные показатели выходящего напряжения.

Классическая модель стабилизатора такого типа состоит из следующих деталей:

• входные фильтры, обозначающиеся как ВХ;
• выпрямитель и корректор коэффициента мощности — ККМ-В;
• блок конденсаторов ВИП;
• присутствует элемент, преобразовывающий постоянное напряжение в переменное ИНВ;
• последняя часть устройства — это микроконтроллер МК.

Здесь стоит отметить, что в данной схеме инверторного преобразователя такие детали, как выпрямитель и преобразователь напряжения, относятся также к инверторному типу, выполненному на базе транзисторов IGBT. Другими словами, в структуру встроены транзисторы биполярного типа с изолированным затвором. Вторая отличительная черта — это наличие металл-оксид-полупроводника типа MOSFET.
