Как выбрать и установить терморегулятор для теплого пола

Устройство и назначение термодатчика

Термодатчик – важный элемент для обеспечения качественной работы теплых полов. От него данные поступают в термостат, а тот осуществляет регулировку температуры повышением либо понижением мощности.

Благодаря этому можно выставить комфортные температурные показатели в помещении, предотвратить перегрев и порчу напольного покрытия, существенно снизить траты за электроэнергию.

Температурный датчик устроен просто: два провода, подключенные к термопаре – два проводника, соединяющиеся с одного конца. Собственно они и являются узлом для измерения температурных показателей.

Перед заливкой стяжки проверяется работоспособность теплого пола и самого термодатчика. Для этого замеряется сопротивление каждой детали. Система работает, если отличие показателей от значений в техническом паспорте составляет не больше 10 процентов.

Лучшие терморегуляторы для батарей отопления

Далеко не все приборы для отопления жилых помещений комплектуются терморегуляторами, что требует дополнительного приобретения такого помощника. Сделать это необходимо в первую очередь по причине экономии. Кроме того к одному прибору можно подключать сразу несколько бытовых устройств. Чаще всего терморегуляторы для котлов отопления комбинируют с теплым полом и другим оборудованием. В рейтинге будут представлены лидеры по спросу, положительным откликам, качеству и цене.

Techem HKR

Первостепенная задача этого агрегата – регулирование серийных вентилей отопительного оборудования во внутренних помещениях. Для удобства эксплуатации предусмотрен большой дисплей с подсветкой. Автономность обусловлена наличием 2 батареек Mignon. Моментальная регулировка температуры экономит затраты электроэнергии, режим работы можно программировать под собственные запросы. Система защиты и безопасности в данном случае – это регулярное самотестирование для профилактики отложений извести, заеданий вентилей. Среди дополнительных функций – режим «Отпуск», «Вечеринка», защита от детей, от замерзания.

Достоинства

• Универсальность подключения;
• Автономность;
• Большой информативный дисплей;
• Установка температуры комфорта;
• Дополнительный функционал;
• Хорошая система защиты.

Недостатки

Слишком мелкий шрифт инструкции.

Достойным предложением на рынке считаются любые виды термоконтроллеров марки Techem. Специалисты подчеркивают надежность конструкции, долгий срок службы.

Valtec угловой ½

В данном случае терморегулятором выступает угловой клапан, позволяющий в автоматическом режиме контролировать расход теплоносителя через прибор отопления. Основное требование от производителя – установка в систему с максимальной рабочей температурой 110 °С, давлением до 10 атмосфер. Точность поддерживаемой температуры соблюдается вплоть до 1 °С. Полусгон способствует монтажу/демонтажу без вмешательства в трубопровод.

Достоинства

• Компактность;
• Легкий монтаж;
• Можно ремонтировать;
• Срок службы до 30 лет;
• Качество изготовления;
• Низкая цена.

Недостатки

• При давлении воды свыше 10 бар может затопить квартиру;
• Возможен брак.

Марка Valtec пользуется доверием специалистов в области сантехники. Этот предохранительный клапан демонстрирует полную безопасность, функциональность, если следовать условиям монтажа к отопительным устройствам. В редких случаях попадается брак, из-за чего такой терморегулятор для воды не выдерживает давления/температуру и пропускает воду.

Лучшие климатические комплексы

Как выполняется регулировка температуры теплых водяных полов

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

1. Своевременно включать и выключать систему.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Принцип работы регулятора температуры

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.

Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.

Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).

Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.

Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.

Как подключить водяные полы к терморегулятору

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:

Устанавливается короб для терморегулятора.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Как правильно регулировать водяной теплый пол

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Виды датчиков для термостатов

Работа терморегулятора зависит от типа датчика, с которым он совместим. Прежде чем думать, как подобрать терморегулятор для теплого пола среди большого количества производителей и типов устройств, нужно решить, какой будет его основная функция:

• Отслеживание температуры пола.
• Регулировка нагрева воздуха в помещении.

Как правило, первый тип выбирается, когда в доме или квартире есть основной источник обогрева, и единственное, что требуется, это теплый пол под ногами. Этот тип регуляторов имеет выносной датчик, а рабочая часть их устанавливается между нагревательными элементами системы.

Контроллер температуры пола подсоединен к кабелю, который в свою очередь – к клеммам выносного датчика. Укладывая его в пол между витками нагревательных элементов, рекомендуется поместить его в трубу, чтобы уберечь от внешнего давления или воздействия. То же делается, когда теплый пол кладется в стяжку. Подобные предостережения так же помогают, когда требуется ремонт или замена датчика пола.

Если подключается терморегулятор для пленочного пола, то специалисты рекомендуют сделать предварительно в черновом полу штробу и уложить трубу с контроллером в нее.

Второй тип датчиков необходим, когда теплый пол – это основной обогреватель помещения. Большинство устройств имеют встроенный датчик, но можно установить и модель с выносным контроллером.

Комментарии:

Великая вещь — автоматизация. Поставил себе включение полов по таймеру, теперь они работают только 2 часа утром и 3-4 часа вечером. По счетчику сразу заметно стало, что это куда лучше, чем срабатывание от термодатчика (хотя и он тоже нужен)

Специальные таймеры для теплых полов — слишком дорогие. Я вышел из ситуации просто- подключил их через розетку с таймером. Дешево, функционально и сердито. Никаких проблем, все работает просто отлично

Оставить комментарий Отменить ответ

Бестопливный генератор – способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома – игрушка или реальная альтернатива

Power Bank с солнечной батареей – расчет на безграмотность

Как выбрать солнечную панель – обзор важных параметров

Внешний вид и классификация

На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.

Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.

Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.

Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.

Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только  прикосновением можно проверить, работает ли система.

Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.

Датчики

В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.

Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.

Инфракрасные датчики хороши тем, что их не обязательно крепить на полу – можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.

Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.) , а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.

Датчики бывают:

• по методу установки – внутренние и внешние,
• по “начинке” – цифровые и аналоговые.

Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.

Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.

Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.

Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.

Может ли работать теплый пол без терморегулятора?

Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.

Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.

Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.

Экономичность терморегулятора

Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.

Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.

В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.

Чем больше параметров задействовано, тем большую, экономию  электроэнергии можно получить.

Исследования показали, что терморегуляторы дают разную экономию:

• Непрограммируемые – до 30%,
• Программируемые – до 70%.

Применение и эксплуатация

Датчики температуры в сочетании с регулирующим устройством применяются практически в любой системе «теплый пол». С их помощью поддерживается комфортная для человека и безопасная для финишного покрытия температура.

Эксплуатация заключается в правильном монтаже, что не является предметом данного разговора. Вкратце скажем, что желательно их всегда устанавливать в гофрированную трубку.

В случае монтажа в бетонную стяжку это обязательное условие, а при установке под мягкое половое покрытие такой вариант может оказаться дальновидным.

Рассмотрим ситуацию, когда датчик выходит из строя, и его требуется заменить. В случае с расположением его в стяжке и в гофротрубке, достаточно будет вытянуть неисправный, и на его место поместить новый.

Другое дело, если система обогрева укладывается, например, под ламинат. В данном случае датчик допускается класть и без дополнительной защиты, но в случае замены придется разбирать часть пола в том месте, где он расположен.

Если заранее проштробить канавку и уложить туда гофротрубку с датчиком, то ремонт сведется к вытягиванию неисправного и проталкиванию в трубку нового.

Часто у этих устройств мягкий тонкий провод, при помощи которого поместить в уложенную в пол гофрированную трубку его не удается. Помочь с этим может леска, предназначенная для садовых триммеров. Она имеет диаметр 3 мм и необходимую жесткость для проталкивания привязанного к ней датчика. Она же поможет извлечь его обратно.

Совет. Многие датчики имеют цилиндрическую форму с заметной ступенькой в месте, откуда выходит кабель. Эта ступенька может зацепляться за выступы гофротрубки при попытке извлечения датчика. Если обмотать этот край изолентой, нивелировав выступ, то доставать его станет гораздо легче.

Критерии выбора терморегуляторов

В первую очередь учитываются:

• надежность;
• простота монтажа и эксплуатации;
• стоимость терморегулятора.
• Возможность программного и дистанционного управления.

По простоте и надежности в большей степени соответствуют механические модели

Их практически невозможно сломать по неосторожности, цены доступные. Их рекомендуют устанавливать тем, у кого малолетние дети

Если нет ограничений с финансовой точки зрения, рекомендуется покупать программируемые терморегуляторы. Правильно выбранный запрограммированный режим позволит сэкономить значительные средства. Цены таких регуляторов могут составлять более 500$.

Самыми дорогими считаются терморегуляторы с дистанционным управлением по радиоканалу или системе GSM. Это очень удобно, можно управлять температурой теплого пола практически из любой точки планеты, где есть интернет и зона покрытия операторов сотовой связи. Такие системы надо устанавливать на объектах, где в этом есть крайняя необходимость.

В труднодоступных, редко посещаемых местах, дачах, складских помещениях с целью сохранения товаров, мебели, общего интерьера и конструкций здания от резких перепадов температур.

Терморегуляторы с дистанционным управлением очень эффективны для организаций, которые имеют на своем балансе большие здания. Многочисленные помещения с отдельными контурами трудно контролировать, приборы дистанционного управления упрощают эту задачу. Один оператор на дисплее монитора может контролировать температуру теплых полов в нескольких объектах и при необходимости корректировать параметры.

Как регулируется температура водяных полов

Без понимания устройства водяного пола понять назначение и принцип работы такого регулятора сложно.

Для нагрева напольного покрытия под ним равномерно укладываются трубы, по которым циркулирует теплоноситель. Концы каждой трубы подсоединяются к входу и выходу отопительного коллектора. При наличии радиаторов отопления они подключены туда же.

В помещении может быть один или два контура для нагрева пола. Каждый из них на входе или выходе снабжен вентилем. С помощью него можно изменять количество прохождения по трубе теплоносителя в единицу времени, тем самым регулируя температуру пола.

Горячая вода по трубам движется за счет напора, создаваемого циркуляционным насосом. Манипулируя общим магистральным вентилем можно также регулировать температуру, но это приведет к ее изменению во всех контурах одновременно. Поскольку не все они работают в одинаковых условиях, то такой метод не применяется на практике.

Ведущие производители терморегуляторов для тёплого пола

Качественные изделия выпускают многие производители

Мы советуем обратить внимание на терморегуляторы, выпущенные под товарными знаками:

• Legrand. Французский производитель предлагает качественные изделия, отличающиеся высоким качеством изготовления. Они удобны в эксплуатации, просты в управлении;
• Valena. Продукция данного производителя имеет привлекательный дизайн, интересное оформление и длительный срок службы. Можно выбрать вид управления: электронный или механический. Для изготовления продукции используется качественный пластик. Терморегуляторы имеют высокие эксплуатационные характеристики;
• Devi. Устройства данного производителя отличаются высокой точностью. Возможно регулирование в узком диапазоне. Производитель предлагает большой ассортимент, что позволит подобрать оптимальный вариант для конкретной системы по дизайну и функционалу;
• “Теплолюкс”. Доступность и высокое качество позволяет термостатам данного производителя занимать ведущие позиции среди аналогов. Большой модельный ряд позволяет подобрать устройства с подходящим функционалом. Компания предлагает механические и электронные модели, в том числе, программируемые;
• Electrolux. Производитель из Швеции изготавливает свою продукцию на территории Китая. Простое конструктивное исполнение делает удобной эксплуатацию терморегуляторов;
• Energy. Компания, специализирующаяся на выпуске обогревательного оборудования, предлагает достаточно большой ассортимент термостатов;
• Eberle. Немецкий производитель предлагает устройства различного типа.

Devi предлагает механические и электронные моделиElectrolux предлагает стильные модели

Исполнительные устройства

Датчики передают данные о текущей температуре терморегулятору. Он вырабатывает сигнал управления, который по кабелю отправляется на исполнительное устройство – сервопривод.

В этом и есть основное отличие системы управления водяным полом от электрического. Здесь регулятор формирует не постоянный сигнал включения нагревателя, а изменяющееся напряжение управления, поступающее на сервопривод.

Внутри сервопривода находится нагревательный элемент, помещенный в замкнутую емкость, заполненную специальной жидкостью. При повышении температуры она увеличивается в объеме. При этом давление внутри резервуара повышается. Это усилие передается на шток, перекрывающий проточную часть вентиля. При остывании процессы происходят в обратном направлении.

Двухходовой кран с сервоприводом

Таким образом, сервопривод преобразует напряжение управления в степень закрытия вентиля и управляет потоком теплоносителя.

Различают сервоприводы нормально закрытого и нормально открытого типа. Смысл названия в том, какое положение исполнительный механизм займет при отсутствии сигнала управления.

Трехходовой клапан

Есть еще один метод регулирования с использованием трехходового клапана. Он так называется из-за того, что имеет три отверстия для подключения труб. Управление также производится при помощи сервопривода.

В отличие от применения вентилей, управляемых сервоприводами, трехходовой клапан не перекрывает основной поток теплоносителя. Он отводит его часть в обратный коллектор. Какая часть теплоносителя будет уходить в обратку, зависит от положения клапана, заданного сервоприводом.

Трехходовой кран

Система с такими устройствами управления немного сложнее, так как к каждому регулируемому контуру добавляется трубопровод для перелива теплоносителя. При наличии одного единственного водяного теплого пола она вполне себя оправдывает.

Правила выбора и рекомендации

Подбирая терморегулятор для управления электрическими напольными пленками или матами, необходимо особое внимание уделить мощности данного прибора в техпаспорте. Она должна на 10–20% быть выше мощности потребляемой на максимуме теплым полом

В противном случае система обогрева будет работать некорректно либо термостат просто перегорит.

Устанавливается терморегулирующее устройство на стене поблизости от розетки, к которой планируется подключить теплый пол, работающий от электричества. Чем меньше выйдет длина проводов, тем лучше. Если ТП водяной, то можно выбрать любое место.

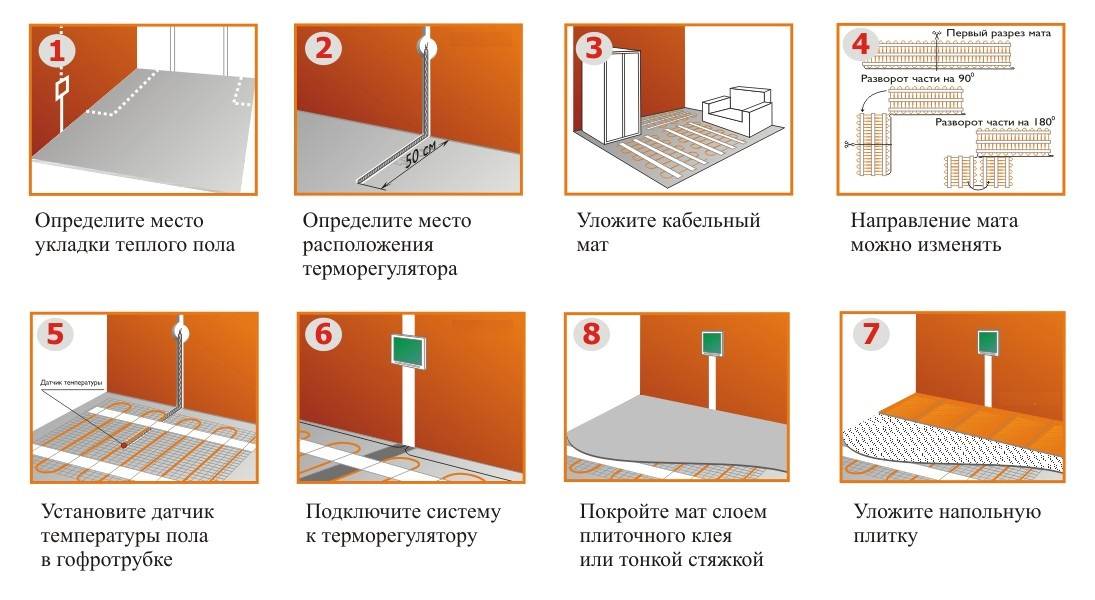

Схема подключение теплого пола

Датчик и регулятор температуры полов – как выбрать и установить

Выбор термодатчика и терморегулятора для монтажа в систему теплого пола следует делать правильно

Тут важно оценить основные показатели и требования к эксплуатации

Мощность. Этот показатель устройства должен обязательно соответствовать требованиям и нагрузке системы теплого пола. В противном случае прибор не будет работать правильно. Если система подогрева полов мощнее самого терморегулятора, то придется между ними дополнительно устанавливать магнитный пускатель, чтобы он защитил устройство от чрезмерной нагрузки.

Набор функций

Что нужно от теплого пола? Все пожелания владельцев квартиры в этом случае важно учитывать, т. к. это позволит не только определиться с типом устройства и его функциональностью, но и обеспечит более рациональное и эффективное использование выбранного прибора.

Простота использования

Если программируемый датчик кажется слишком сложным, то не стоит его покупать даже с учетом всей его функциональности. Например, пожилым будет трудно с ним разобраться.

Простота подключения и внешний вид. И датчик, и регулятор должны не только быть простыми в монтаже, но и вписываться в интерьер. Так что внешний вид тоже играет роль.

Возможность подключения терморегулятора позволяет сочетать комфорт и энергосбережение

Классификация

Производители представляют на выбор большой ассортимент терморегуляторов. Они различаются функциями и ценой.

Терморегуляторы теплого пола. Какая разница между ними?

Механический

Механический регулятор — простой, надёжный, стоит недорого, но имеет небольшой срок службы. С его помощью можно установить нужный уровень нагрева помещения, но визуально определить текущую температуру не представляется возможным.

Производятся в двух видах:

1. Смесительный узел с трёхходовым клапаном — выбирается при монтаже гидрополов. Его функция — регулировать и смешивать горячие потоки с холодными, а затем направлять теплоноситель с нужным градусом в трубопровод. Недостаток — необходимость в обустройстве отдельного водонагревательного рукава.
2. Электромеханическое устройство, его предназначение — регулировка электрополов.

Цифровой электронный

Модель схожа с механическими видами. Оснащены цифровым дисплеем (на котором отражаются показатели) и датчиком температуры тёплого пола и воздуха. Задаются параметры вручную.

Плюсы:

• возможность подсоединять к другим системам управления;
• гибкая программа регулирования;
• наличие дистанционного управления.

 Можно производить контроль за температурой с точностью в 0,5 градуса. Недостаток — высокая цена и сложность самостоятельной регулировки.

 Программируемый

Инновационная многозадачная модель, кроме установки и контроля за режимом нагрева, можно запрограммировать уровень обогрева на продолжительное время. Регулятор позволяет установить отключение отопления при отсутствии людей в доме, или повышение градуса при похолодании.

Монтаж такого прибора приводит к экономии электроэнергии, он безопасен — достигнув нужного градуса, происходит его автоматическое отключение. Однако приобретение и установка этого терморегулятора обойдётся  дорого, управлять им также не просто.

Основные критерии выбора

Некоторые производители продают терморегулятор в комплекте с теплым полом.

Понятно, что в комплект идут далеко не самые сложные модели прибора, имеющие минимальное число функций и небольшую стоимость. Но вполне может быть, что вам этого будет достаточно, если обогреваемая площадь невелика.

При необходимости выбрать другой прибор, полезно учитывать несколько его параметров:

1. Технические характеристики:
   • механика или электроника, либо программируемая электроника,
   • выносные или встроенные датчики,
   • датчики температуры пола или воздуха по отдельности или совместно.

1. Мощность прибора.

На приборе указана максимальная мощность теплого пола, на которую он рассчитан.

Но на деле следует покупать прибор, рассчитанный на большую нагрузку, чем теплый пол в помещении. Превышение должно составлять 15-20%, тогда прибор будет работать достаточно долго.

При очень больших помещениях теплый пол настилается отдельными блоками, каждый из которых подключается к своему термостату.

1. Способ установки:
   • Накладные – укрепляются в специальный короб на стене, подходят для всех типов стен.
   • Встраиваемые: для них следует проштробить канавки для сокрытия проводов и просверлить отверстие для установки монтажной коробки для крепления прибора. Не используются в деревянных домах.
   • Для подключения с DIN-рейки: эти термостаты устанавливаются в панели распределительного щитка.

1. Дизайн, оформление:

1. Число каналов:
   • один прибор контролирует два помещения – необходимо соблюдать ряд условий,
   • два одноканальных прибора в одной коробке,
   • один двухзонный терморегулятор.

1. Управление и программирование

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

• мощность оборудования;
• способ регулирования;
• выполняемые функции;
• тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Устройство и назначение термодатчика

Итак датчик температуры для системы теплого пола представляет собой терморезистор защищенный стеклянной колбой, а также имеющий медный проводник длиною около 3 метров для соединения с терморегулятором.

Помимо стеклянной колбы для плиточных полов, сам термодатчик защищён также гелевой оболочкой. Проводник изолирован качественной ПВХ (полихлорвинил) с целью защиты от внешнего воздействия и повреждений. Длину проводника можно увеличивать, и естественно, уменьшать, до 50 метров, главное, чтобы в конце проводника был не повреждённый датчик.

Для его простой замены в дальнейшем рекомендуется поместить данную конструкцию в металлопластиковую трубку, даже если производитель в комплекте предоставил пластиковую гофру, диаметр которой составляет 16 мм. Металлопластиковая труба имеет более гладкую внутреннюю поверхность поэтому доставать и установить, а также производить подключение нового термодатчика, в случае выхода со строя, намного легче. Такие виды термодатчиков устанавливаются в твёрдые напольные покрытия (под плитку или керамогранит).

Другая разновидность датчиков, рекомендованных под ламинат, ковролин, то есть мягкие виды напольного материала, представляют собой специальные цилиндры из пластика, которые подключаются к концу электрического кабеля.

Принцип работы термодатчика очень прост, при изменении температуры сопротивление его меняется, тем самым давая сигнал терморегулятору на включение или отключение системы тёплый пол от 220 В, самой распространённой в быту сети.
