Электрический теплый пол под плитку: характеристики и описание технологии укладки

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

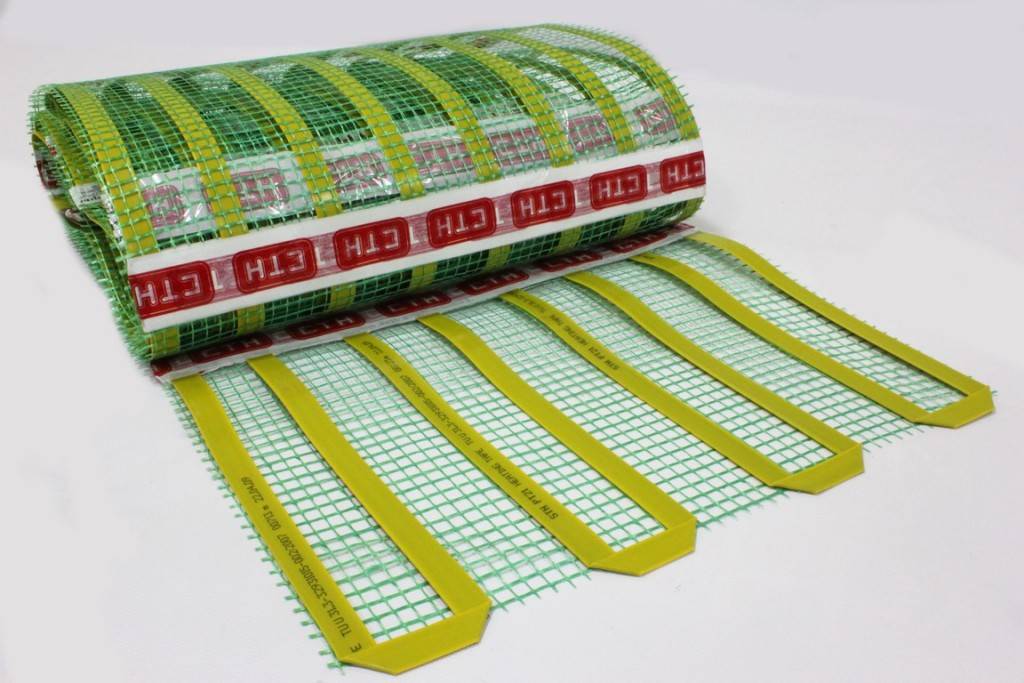

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Электрические полы на основе аморфной металлической ленты

В данной системе вместо кабеля используется лента, толщина которой четверть миллиметра. Как утверждает производитель, такая лента более прочна, меньше потребляет электроэнергии при той же выработке тепла, малое электромагнитное излучение. Такие системы выпускаются в виде матов.

Плюсы матов с аморфной металлической лентой:

1. Малая толщина, заметно меньше миллиметра.
2. Прочность металлической ленты довольно высока.
3. Независимость от ЖКХ.
4. Используется как дополнительная система отопления.
5. Нет необходимости монтажа стяжку, можно положить поверх плитки.
6. Поскольку маты можно монтировать поверх плитки, то они ремонтнопригодны или, по крайней мере, заменяемы.
7. Пониженное потребление электроэнергии. Это, видимо, связано с тем, что теплоотдача потолку соседа минимальна.
8. Можно расположить мат так как нужно в любой момент, если он кладётся поверх плитки.
9. Можно в любой момент перенести мат в другую комнату или туда, куда нужно.
10. Более равномерный прогрев мата по сравнению с кабельным тёплым полом.

Минусы матов с аморфной металлической лентой:

1. Ремонт повреждённой ленты довольно затруднителен.
2. Наверное, ходить по голому мату с аморфной лентой не рекомендуется из-за возможного нарушения изоляции. В таком случае потребуется коврик.
3. Дороги.
4. Дороговизна электричества.

Монтаж матов с аморфной металлической лентой:

1. Все достоинства данной системы проявляются при укладке её поверх плитки. Для этого не потребуется вызывать какого-то мастера, всё делает сам хозяин.
2. Монтаж матов под плитку также возможен. Технология укладки при этом аналогична технологии укладки матов с кабелем.

Пошаговая инструкция монтажа теплого пола с водяным подогревом

Монтаж тёплого пола с водяным подогревом сложнее, чем электрического пола

Особое внимание нужно уделить установке водопроводных труб, чтобы они не лопнули от перенапряжения и высокой температуры. Этот вид проигрывает электрическому, поскольку у него отсутствует возможность регулировать температуру

Вместе с тем он обеспечивает ровный прогрев всего помещения.

Подготовка

Поверхность должна быть идеально ровной, чтобы проблем с монтажом не возникло. Это необходимо для хорошего прохода воды. Старое напольное покрытие и стяжку нужно удалить, то же самое касается системы гидроизоляции.

Подготовительные работы затрагивают следующие этапы:

1. Установка новой стяжки высотой 3-7 мм.
2. Система гидроизоляции. Подойдёт полиэтиленовая плёнка. Покройте пол демпферной лентой, сверху уложить утеплитель, чтобы предотвратить утечку тепла через нижнюю часть. Если водяной пол используется в качестве дополнительной системы отопления, будет достаточно пенофола.
3. В домах, расположенных на первом этаже или над неотапливаемыми помещениями лучше использовать керамзит.
4. Сверху укладывается армирующая сетка для закрепления стяжки.

Подключение

Подключение водонагревательных труб может происходить следующим образом:

• Улитка. Трубы укладываются по периметру помещения, сужаясь к центру и образуя так называемую улитку. Каждый ряд прокладывается теплоносителем. Способ подходит для смещения центра системы в центр комнаты в помещениях большой площади.
• Змейка. Труба устанавливается волнами: идёт вдоль наружной стены и в следующем ряду возвращается назад. Подходит для ванных небольшого размера.
• Меандр. Комбинированная схема, которая подходит для ванных стандартного размера. Петли змейки размещаются параллельно, что обеспечивает движение тёплого и охлаждённого теплоносителя по трубам.

Следующий этап – укладка трубопровода. Трубопровод крепится по обозначенной линии, на расстоянии около 1 метра. Если используется проволочный метод крепления, лучше оставлять достаточный зазор между рядами, в противном случае трубопровод может деформироваться уже через несколько лет. Починить его своими усилиями будет непросто.

Водонагревательные трубы устанавливаются одним из следующих способов:

• Стягивающий хомут из полиамида. Трубы быстро крепятся прямо к монтажной сетке.
• Фиксирующий трак подразумевает U-образную планку из ПВХ, ложится под трубы диаметром от 16 до 22 мм.
• Распределительная пластина из алюминия. Не подходит для плитки, используется только при укладке пола из дерева.
• Крепёжная стальная проволока.
• Маты из полистирола.
• Степлер и фиксаторы. Способ быстрой фиксации к системе теплоизоляции.

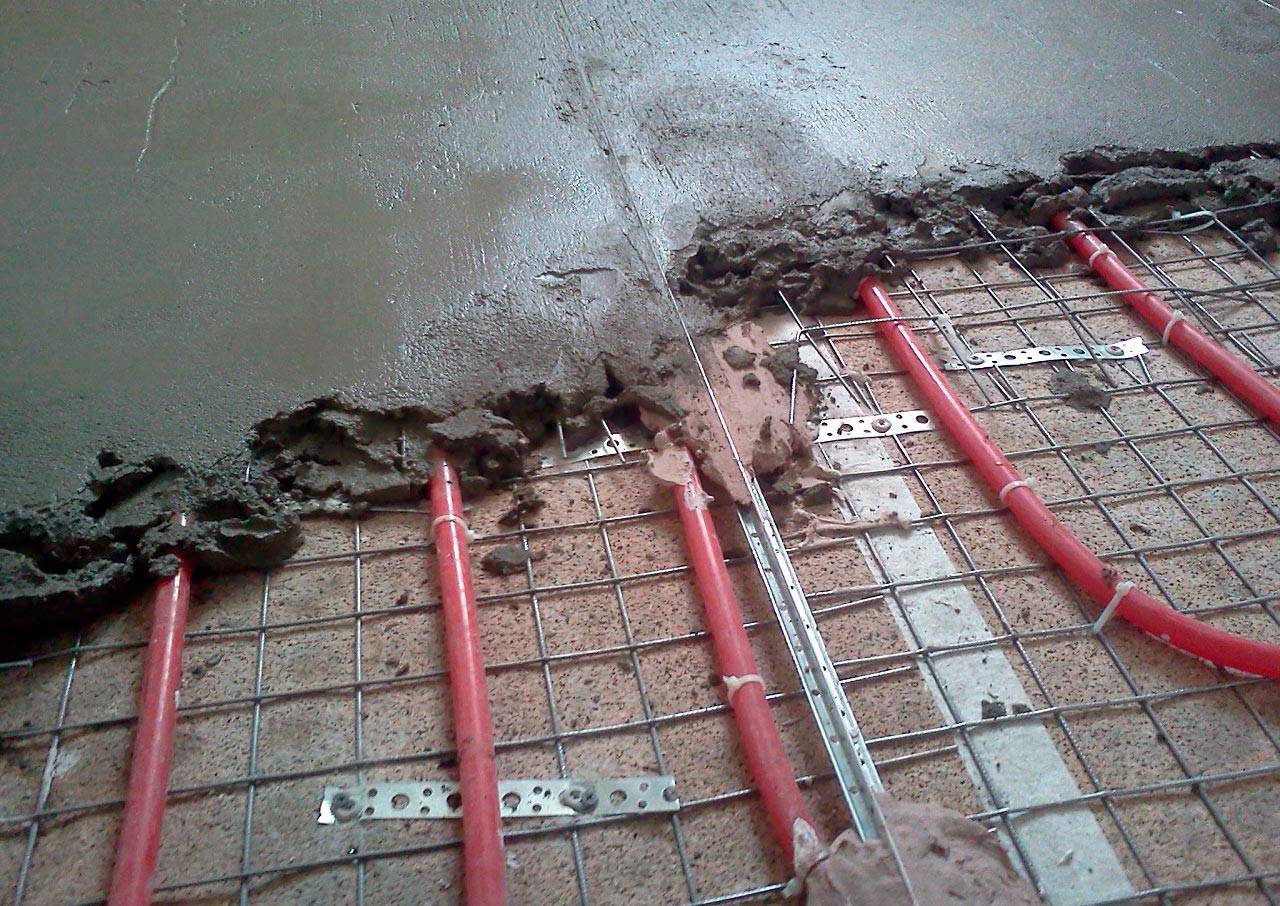

Стяжка

Для стяжки водяного пола используют:

• Смесь, хорошо проводящую тепло. Состав может быть самым разным.
• Классический бетон с добавлением пластификатора.

Высота стяжки – 3-7 мм. Закладывать стяжку нужно после полной укладки водопроводных труб под заданным давлением. В среднем бетонная стяжка сохнет от 25 до 30 дней.

Чем хорош электрический теплый пол

Теплые полы могут использоваться в качестве основной системы отопления помещения, или как дополнительный источник обогрева.

Равномерный прогрев поверхности создаёт особый комфорт, оптимальное распределение температуры в комнате, создает вертикальные восходящие конвекционные потоки, что устраняет возможность появления сквозняков.

Плиточное покрытие, кроме того, играет роль мощного аккумулятора тепла, что дает неплохой эффект экономии на коммунальных платежах.

Применяют водяные системы теплых полов и различные модификации электрических. По сравнению с водяными контурами, электрический обогрев имеет целый ряд преимуществ:

• В многоэтажных домах оборудовать водяной теплый пол зачастую просто невозможно.
• Электрическая система намного безопасней – во всяком случае, риска залить соседей нет.
• Она не требует согласования с поставщиками тепловой энергии.
• При монтаже водяной системы обязательно укладывается толстый слой стяжки, а это и лишняя нагрузка на перекрытия, и «съедание» высоты помещения. При электрической системе слой заливки значительно меньше.
• Электрическая система намного легче в монтаже.
• В процессе эксплуатации электрический теплый пол значительно проще и чувствительнее поддается регулировке для установки наиболее приемлемых температурных значений, с точностью буквально до градуса.
• Грамотно спланированная и смонтированная система безаварийно прослужит не один десяток лет.

Устройство и монтаж

Далее – несколько возможных вариантов «пирога» для пола, в зависимости от выбранной нагревательной системы (имеется ввиду схема расположения слоев из которых состоит теплый пол).

1. Бетонная основа.
2. Гидроизоляция.
3. Слой листового утеплителя.
4. Слой фольги.
5. Кабель и стяжка.
6. Финишное плиточное покрытие.

Устройство теплого пола электрического под плитку – нагревательные маты:

1. Бетонная основа.
2. Мат.
3. Слой плиточного клея.
4. Сама плитка.

Как установить теплый пол электрический под плиткой – пленочная система:

1. Основа или стяжка.
2. Теплоотражающий фольгированный слой.
3. Термопленка.
4. Гидроизоляция (полиэтилен).
5. Тонкий слой гипсокартона.
6. Клей и плитка.

Выбор способа монтажа теплого пола электрического под плитку зависит от особенностей помещения:

• мокрое (ванная, баня, кухня);
• сухое;
• неотапливаемое (холодный балкон, открытая терраса);
• отапливаемое.

При подготовке к монтажу обратите внимание:

• предельно допустимая нагрузка терморегулятора должна быть выше мощности системы;
• клеевые смеси и другие материалы выбирайте только те, которые подходят для теплых полов.

Далее – последовательность монтажа для двух вариантов пола, со стяжкой и без нее.

Под плитку без стяжки

Как положить электрический теплый пол под плитку без устройства стяжки. Это делается при помощи специальных нагревательных матов.

Схема работы:

1. Нарисовать чертеж размещения матов, исключая участки с тяжелой мебелью.
2. Сделать в стене и в полу штробу сечением два на два сантиметра для соединительного кабеля. Если терморегулятор встраиваемый, сделать в стене нишу для размещения коробки.
3. Выровнять пол, убрать мусор.
4. Кабель температурного датчика поместить в гофротрубку сечением полтора сантиметра.
5. Поставить заглушку и поместить трубку в штробу (датчик будет расположен в полу между петлями кабеля в 5 сантиметрах от края петли).
6. Раскатать полосами мат в соответствии с чертежом. Витки кабеля пересекаться не должны. Варианты крепления: сажать на клей или фиксировать армирующую сетку к основе метизами.
7. Замерить сопротивление матов. Допустимая погрешность – 10 процентов от значения, указанного в паспорте системы.
8. Покрыть маты клеем для плитки.
9. Оттестировать систему еще раз.
10. Уложить плитку.
11. Подсоединить терморегулятор, через него подключить систему к сети.

Приступать к эксплуатации можно только когда клей полностью застынет.

Все про армирование ростверка свайного фундамента.

Хотите узнать, как выбрать теплый электрический пол под плитку?

Под плитку со стяжкой

Как сделать электрический теплый пол под плитку со стяжкой? Это делается при помощи нагревательного кабеля.

Порядок работы:

1. Подготовить основание с помощью выравнивающей смеси.
2. Настелить гидроизолирующую пленку.
3. Проштробить канал для кабеля и выполнить нишу для терморегулятора как в предыдущем случае.
4. Сделать штробу в полу, уложить в нее датчик в гофрированной трубке 1,6 см сечением.
5. Настелить теплоотражающую подложку под электрический теплый пол под плитку (фольгированный пенофол или другую аналогичную).
6. Уложить армирующую сетку.
7. Уложить кабель змейкой в соответствии с чертежом, начиная от штробы. Подвязать к ячейкам сетки.
8. Оттестировать мегомметром сопротивление изоляции. Оно должно быть 20 М? минимум. Оттестировать сопротивление жил как в предыдущем случае.
9. Подключить систему к источнику энергии и проверить работоспособность. Выключить.
10. Проклеить стыки пола со стенами демпферной лентой по всему периметру. Это делается для компенсации температурного расширения.
11. Стяжку кладут толщиной не меньше трех сантиметров. Для лучшего качества укладки рекомендуется добавлять в рабочий раствор пластификаторы.
12. После застывания стяжки кладут плиточное покрытие.

Видео монтажа теплого электрического пола под плитку.

https://youtube.com/watch?v=n5169Wly0-g

Видео — Видеообзор электрических теплых полов

Инфракрасный пол

Инфракрасные варианты подогрева рассмотрим в отдельном разделе. Это еще один тип подогрева полов, где источник энергии — электричество. И его можно назвать самым популярным и современным.

Такая система представляет собой достаточно тонкую пленку, которая стелется под напольное покрытие. На ней есть углеродная паста (затвердевшая) или устанавливаются биметаллические элементы (медь и алюминий), которые и выделяют тепло — это и есть нагревательный элемент. Нагрев помещения происходит за счет инфракрасного излучения. Каждый модуль пленки имеет размеры 50*50 см, но поставляется она рулонами. Все отрезки пленки нужно просто соединять между собой, чтобы получить единую систему и подключить ее к источнику тока.

Инфракрасный пол

Инфракрасные полы удобны в монтаже и очень эффективны. Использовать их можно с абсолютно любым вариантом напольного покрытия, в том числе и с керамической плиткой. Затраты электроэнергии минимальны — это самый экономичный вариант подогрева пола. К другим достоинствам можно отнести отсутствие необходимости обустраивать цементную стяжку, возможность на месте подрезать пленку до определенного размера (по специально обозначенным линиям отреза), шанс отрегулировать нагрев с высокой точностью, простой монтаж, равномерный нагрев, бесшумность работы. Главный недостаток системы — достаточно высокая стоимость.

Монтаж ИК-системы выполняется на готовое основание, на котором уже постелен тонкий теплоотражатель. Далее нужно просто постелить нагревательную пленку, соединить все ее элементы, подключить к датчикам и системе питания, а затем, закрыв армирующей сеткой, просто уложить напольное покрытие. Обязательное условие при укладке пленки — избегание нахлестов и фиксация ее на основании при помощи обычного скотча, чтобы избежать появления этих нахлестов в дальнейшем в случае сдвигания системы. Пересечение отдельных полотен между собой губительно для системы и легко приведет к ее повреждению.

Есть мастера-противники укладки ИК-полов под керамику. Они объясняют отказ от этого варианта в данном случае тем, что сама пленка имеет низкую адгезию, и сцепление с плиткой будет плохим. Но на деле, если монтаж выполнен правильно, то эффекта скольжения избежать вполне возможно

Также при монтаже важно использовать определенные клеевые составы — не все стандартные клеи для плитки химически инертны и некоторые могут испортить пленку

Подготовительные мероприятия

Прежде, чем начать монтаж тёплого водяного пола под плитку надо подготовить материал, инструмент и проект будущей конструкции.

Смотрите видео

Инструменты и материалы

Для установки греющей конструкции необходимо подготовить следующий инструмент: отвёртку, рулетку, рожковый ключ, перфоратор и правило для выравнивания стяжки.

Кроме того, следует закупить материал:

• трубы и элементы для их фиксации;
• насос и вентили;
• арматурную сетку;
• гидро и теплоизоляционный материал;
• строительный скот;
• крепежи.

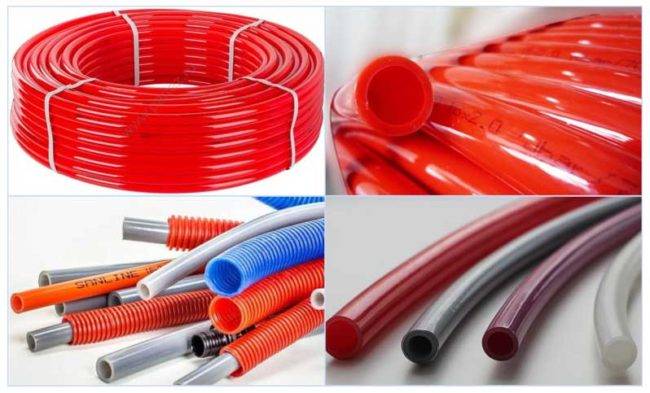

Каждый вид труб имеет свои плюсы и минусы

Поэтому при выборе следует брать внимание не только на характеристики изделия и помещения, в котором они будут укладываться, но и свои требования и финансовые возможности

Расчёт требуемого материала

Для расчёта длины трубопровода следует учитывать характеристики трубного изделия и особенности отопительной системы. Для облегчения вычислений можно использовать онлайн-калькулятор.

Программа выдаёт усреднённые данные, поэтому для корректировки применяется поправочный коэффициент, на который влияет ряд параметров. Потребуется занести размер (диаметр) труб, укладочный шаг, информацию о материале контура, финишного покрытия и стяжки.

Чтобы рассчитать размер трубопровода можно воспользоваться следующей формулой:

L=S/n*1,1+k,

в которой:

1. L — длина отопительного контура;
2. S — площадь помещения;
3. n — шаг укладки;
4. 1.1 — средний коэффициент запаса для изгиба;
5. k — расстояние коллектора от пола.

Есть более простая формула — каждая из двух смежных сторон комнаты умножается на шаг укладки и результаты суммируются. Это и есть длина контура, только следует добавить расстояние до коллектора.

Подготовка проекта

Чтобы изготовить проект можно использовать листок из обычной тетради в клетку. Следует строго придерживаться масштаба помещения, в котором планируется укладка.

Начинать чертёж нужно с нанесения общих очертаний комнаты, с отметкой участков, где находятся двери, окна и внешняя стена. При большой площади помещения необходимо оборудовать декомпрессионные швы, которые также отражаются в плане. Трубы тёплого пола не должны размещаться на этих швах. Но если контур их пересекает, то он защищается гофрированной трубой.

Затем, на схеме отмечаются участки, где планируется установка мебели, которая будет плотно прилегать к полу. Здесь нет смысла укладывать нагревательные элементы. Определяется место монтажа коллекторного шкафа. После чего, на плане отражается укладочная схема труб.

Две основные схемы, которые используются при укладке:

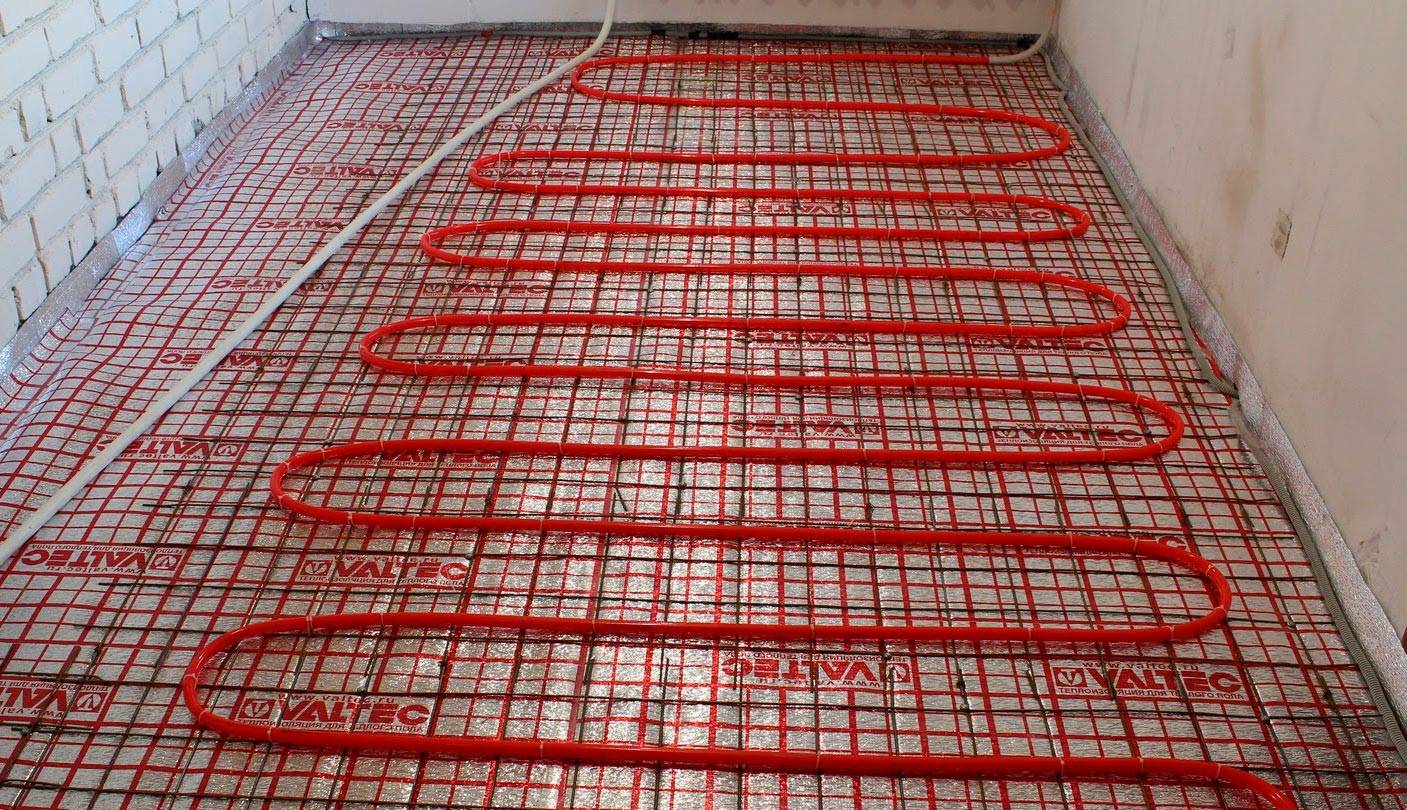

• «змейка» — трубопровод укладывается вдоль стены с определённым шагом, то есть в одной половине комнаты трубы будут более горячие, чем в другой, данный способ рекомендован для небольших помещений;
• «улитка» — трубы с горячим теплоносителем размещаются параллельно тем, по которым циркулирует остывшая вода, поэтому обогрев поверхности более равномерный.

При составлении схемы необходимо придерживаться ряда правил:

• длина одного контура не более 120 метров;
• все магистрали должны быть приблизительно одинаковы — разница не больше 15 метров;
• стандартный шаг 150 мм, при наличии сурового климата его можно незначительно уменьшить;
• укладывать нагревательный элемент нужно с отступом от стен 150 — 300 мм;
• контур должен быть цельный.

Если вы не уверите, что сможете сделать правильно проект и расчёт материала, то лучше воспользоваться услугами профессионалов.

Обработка швов

После того, как клей подсох, его следует аккуратно убрать из швов шпателем, а также удалить разделители. Теперь можно приступить к зачистке швов.

Резиновым шпателем на швы наносится немного смеси крестообразными движениями. Излишки сразу удаляются с кафеля тряпкой.

Смеси нужно дать слегка затвердеть и проверить качество заполнения швов. В места, где затирочного материала не хватает, следует добавить раствор.Фото — Затирка швов

Включение водяного нагревательного пола уложенного под плитку разрешено только через 20 — 25 дней, после монтажа кафеля. Это время необходимо, чтобы полностью затвердела стяжка и засох плиточный клей.

Тёплый водяной пол плюс плитка — идеальный вариант, позволяющий за короткий промежуток времени оправдать финансовые вложения. Кроме того, данная конструкция обеспечит комфорт в вашем доме на долгие годы.

Подготовка основания

Успешный монтаж электрической системы напольного подогрева и укладка плитки на тёплый пол невозможны без правильной подготовки основания. Рассмотрим эту важную составляющую обустройства тёплых полов, разбив её на этапы:

• демонтаж старого покрытия пола;
• устройство паро- и гидроизоляции;
• монтаж теплоизоляции;
• сооружение стяжки под тёплый электропол.

Демонтаж старого покрытия пола

Старое напольное покрытие демонтируется до несущего бетонного основания, после чего производится черновое выравнивание пола – тонким слоем (1-1,5 см) жидкого цементно-песчаного раствора заполняют с помощью шпателя сколы и раковины, предварительно загрунтовав поверхность бетона. К дальнейшему обустройству основания можно приступать только через 2-3 дня, когда нанесённый затвердевший раствор высохнет.

Устройство паро- и гидроизоляции

Поверх отвердевшего и высохшего раствора укладывают крест-накрест два слоя плотного листового технического полиэтилена с напуском полос друг на друга величиной в 5 см, внутренняя поверхность напусков обрабатывается битумной мастикой. Напуск целлофана на стены выполняется величиной 10 см и также покрывается в местах прилегания мастикой. В зависимости от вида мастики, сохнет она 1-2 суток.

Первый слой пароизоляционной пленки укладывается для паро- и гидроизоляции

Выполнение теплоизоляции

Чтобы исключить потери тепла за счёт теплоотдачи вниз, поверх полиэтилена необходимо устройство теплоизоляции, которую выполняют укладкой встык листов экструдированного пенополистирола толщиной 3-10 см (в зависимости от этажа расположения помещения). Швы между уложенными листами заполняют битумной мастикой, покрывают полосами капроновой армирующей сетки шириной 10-15 см и промазывают тем же составом.

После высыхания битумной мастики приступают к устройству подготовительной упрочняющей стяжки.

Сооружение стяжки под тёплый электропол

Поверх теплоизоляции из экструдированного пенополистирола укладывают арматурную сетку, стальную или стеклопластиковую. Стальная сетка вяжется из арматуры толщиной 5-6 мм с размером ячейки 10х10 см вязальной проволокой. Сетку из пластиковой арматуры вяжут с помощью специальных пластмассовых хомутов, толщина арматуры 4-6 мм, размер ячейки тот же. Арматурную сетку укладывают таким образом, чтобы она не касалась теплоизоляции – положить под прутки мелкие плоские камешки или нарезанное узкими короткими полосками стекло.

Стяжку выполняют из цементно-песчаного раствора пропорции 1:3 с добавлением на стадии сухого перемешивания полипропиленовой фибры, которая повышает стойкость основания к растрескиванию. Через сутки после выполнения стяжку укрывают полиэтиленом на 5-7 дней, после чего плёночное покрытие снимают и ещё в течение 2-3 дней смачивают поверхность бетона водой. Затем основанию дают время полностью высохнуть – на это укажет равномерный светло-серый цвет поверхности стяжки.

Как рассчитать систему электроподогрева?

Основной параметр, который нужно рассчитать перед монтажом электрического пола – параметры мощности.

Рекомендуемые варианты мощности для тёплого пола в ванной под плитку:

• 130-150 Вт/кв. м, если в ванной есть основной источник отопления и тёплый пол считается дополнением к обогревателю или батарее. Такой мощности вполне хватит, чтобы равномерно прогревать помещение вместе с батареей, обогревателем.
• 180-200 Вт/кв. м, если электроподогрев в ванной будет единственным источником отопления.

Для дальнейшего монтажа требуется разделить площадь ванной комнаты на длину используемого кабеля. Стоит учитывать только ту часть комнаты, которая свободна от мебели и других элементов интерьера – под ними прогревать пол не нужно.

Укладка

Дальнейший монтаж заключается в том, что необходимо расстелить на поверхности нагревательные элементы в пленке или сетке. Это делают в соответствии с инструкцией к выбранной модели. Если используются инфракрасные элементы, то зафиксировать их можно с помощью специального скотча, а нагревательный кабель на сетке можно зажать степлером.

Типовая укладка электрического теплого пола предполагает, что будет покрыта вся поверхность. Однако если необходимо создать только определенную зону, то нагреватели размещают на площади, которая превышает ее на 5 см с каждой стороны.

Все нагревательные маты или пленку располагают так, чтобы они не накладывались друг на друга. При этом стыки заделывают с использованием специальной ленты со светоотражающей поверхностью. Ее же можно применять и для фиксации всех необходимых элементов.

Далее, нужно установить термопару или другое устройство, предназначенное для измерения температуры, если это предусмотрено в конкретной модели

Обычно ее монтируют по центру помещения или в самом важном месте участка. При этом отвод проводов делают с той же стороны, с которой и подключают питание к нагревательным элементам

Все провода, входящие наружу, нужно поместить в специальную защиту, располагающуюся в месте монтажа плитки. Это необходимо для того, чтобы при расширении покрытия в результате нагрева их не повредило. Поэтому в комплект к подобным системам всегда включают специальные переходники.

Систему управления на данном этапе можно не устанавливать, но обязательно следует произвести пробное подключение и выполнить проверку на работоспособность. При этом дальнейший монтаж можно выполнять только после того, как произойдет полное остывание нагревательных элементов.

Расчет материала

Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.

В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.

Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.

Советы экспертов

Следует прислушаться рекомендаций профессионалов, выбирая тот или иной теплый пол. Отзывы и советы монтажников свидетельствуют о высокой популярности именно электрического кабеля при обустройстве обогрева. Он прост при установке, эффективен при эксплуатации.

Чтобы выбранная система смогла качественно обогреть помещение, монтаж производится исключительно по инструкции производителя

Также важно просчитать необходимую мощность провода. Если кабель устанавливается в ванной комнате, на первом этаже, в помещении с большими теплопотерями, необходимо приобретать системы мощностью 180 Вт/м²

Если же кабель монтируется в квартире, которая находится на втором этаже и выше (внизу есть отапливаемое помещение), этот показатель может составлять 150 Вт/м².

Следует учесть, что чем больше раствора уложено сверху кабеля, тем дольше он будет прогреваться. В некоторых случаях, чтобы основание набрало требуемую температуру, потребуются сутки. Тонкий провод нагреется всего за 30-40 мин. Однако этот вариант системы остынет гораздо быстрее.

Рассмотрев, какие лучше теплые полы под плитку, отзывы экспертов и покупателей, можно выбрать оптимальный вариант системы.

Теплоизоляция

Особенности монтажа под керамогранит обогревательной системы предполагают, не простое расположение матов под плитку, а предварительное расположение теплоизоляционных материалов.

Сначала требуется оценить состояние перекрывающих плит, место установки системы, чтобы подобрать подходящий теплоизоляционный материал.

1. Толстая теплоизоляция необходима, когда снизу находится холодное помещение. Здесь идеальным будет использование пенополистирола или пенопласта.
2. Тонкая теплоизоляция идеальная для уже подготовленного основания. Здесь применяют пенофол фольгированного вида, причем кладут его вверх поверхностью, которая отражает свет. Эта подложка поможет теплу поступать внутрь комнаты.

Утеплитель следует класть с некоторым расстоянием от стен, чем он будет толще, тем больше должен быть этот параметр. К примеру, пенополистирол кладут с расстоянием 10 см, пенофол – 5 см. Места, где утеплитель примыкает к стене, обрабатывают кромочной лентой. Она необходима для компенсации теплового расширения сырья.
