Инфракрасный потолочный обогреватель ИкоЛайн от компании ЭкоЛайн: устройство и преимущества использования

Основной процесс

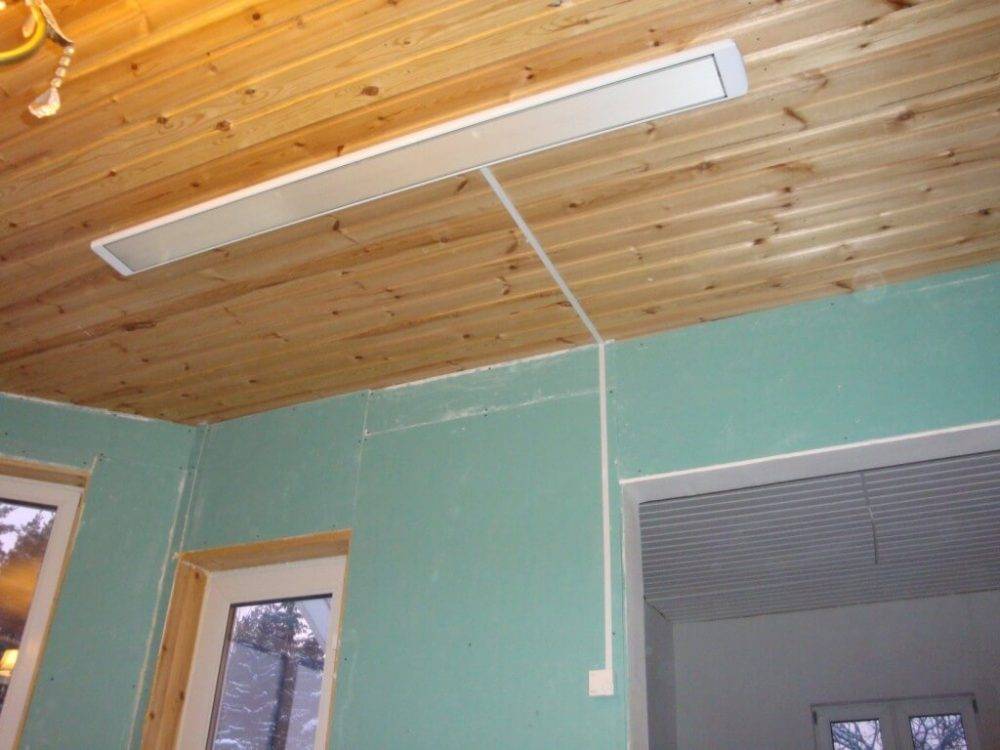

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)

Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Видео инструкция: подключение инфракрасного обогревателя своими руками

Как подключить регулятор температуры

Система ПЛЭН

Учеными создана система нового поколения пленочных обогревателей ИК ПЛЭН, которые устанавливаются под внешнюю потолочную поверхность. Эта система ПЛЭН основана на использовании пленочного нагревателя, вырабатывающего инфракрасное излучение, толщина которого не больше 1−1,2 мм. В пленку ПЛЭН из лавсана встроены нагревательные элементы из металла (меди, серебра) с алюминиевой фольгой. При поступлении тока фольга нагревается, и начинают выделяться инфракрасные лучи, которые заряжают теплом поверхности предметов в комнате. Заряженная тепловая энергия отдается обратно, и в жилом помещении становится уютно и комфортно.

Систему ПЛЭН можно использовать не только в виде дополнительного источника тепла, но и для основного обогрева домов, квартир, офисов.

Преимуществ у обогревателей ПЛЭН много:

  • Простота монтажа. Пленочный обогреватель можно установить самостоятельно.
  • Система ПЛЭН отличается малой затратой электроэнергии.
  • Пленка пожаробезопасна, можно установить ее даже в деревянных домах, так как прибор нагревается только до 45 ºС.
  • ПЛЭН сохраняет нормальный уровень влажности в помещении
  • Позволяет рационально использовать свободное место, так как пленочный обогреватель устанавливается на потолке
  • Обладает экологичностью. Пленка выполнена из экологически безопасных материалов.

Наряду с положительными свойствами ПЛЭН имеет и недостатки, систему нельзя использовать в помещениях с обоями на стенах, штукатуркой и краской.

При использовании пленочных обогревателей пыль в комнате не поднимается. Работают они бесшумно, пожаробезопасны, долговечны, а самое главное, экономичны. Для дополнительного тепла в помещениях пленочные инфракрасные обогреватели можно смонтировать, кроме потолка, на стены. Инфракрасный пленочный обогреватель на стене может служить источником тепла на даче, в гараже.

ИК панели для обогрева

Среди отопительных приборов особое место занимают инфракрасные панели, которые в 2 раза эффективнее электрокотлов, масляных радиаторов. Нагревательными элементами панели излучается энергия, которая почти полностью затрачивается для создания тепла, ощущения комфорта.

  • Панели обогрева ENSA выполнены с применением экологически безопасных материалов.
  • Корпус панели из качественной прочной стали, выдерживающей высокую температуру.
  • Супертонкий нагревательный элемент панели способствует снижению расхода электроэнергии, теплоотдача при этом повышается.
  • В ИК панели ENSA установлен нагревательный элемент, полностью закрытый негорючим, жаростойким диэлектриком.

Панели имеют боковые стенки обогревателей, с помощью которых повышается результат обогрева, так как создается направление конвективного потока воздуха.

К отопительному сезону надо подходить основательно, для этого на рынке отопительной техники есть много типов инфракрасных обогревателей: и пленочные, и панельные, и другие экономичные устройства, которые не только греют, но оказывают и лечебное действие на организм человека.

Лучший пленочный потолочный обогреватель

Инфракрасный прибор пленочного типа состоит из:

  • полимерной диэлектрической пленки;
  • нагревательных элементов, расположенных на поверхности пленки;
  • проводов, подающих ток;
  • отражающего экрана.

Пленка состоит из нетканого полотна, покрытого с обеих сторон слоем пластика.

После подключения к источнику питания пленка нагревается и излучает тепловую энергию. Поток тепла идентичен солнечному излучению с длиной волны 9 мкм. Отражающая пленка направляет поток тепла в помещение. Приборы пленочного типа используют как основной или вспомогательный источник нагрева.

Потолочный пленочный обогреватель «Зебра» популярен среди потребителей благодаря высокой теплоотдаче и простоте монтажа.

Характеристики

  • напряжение в сети – 220В;
  • предельная мощность – 200 Вт/м²;
  • вес – 500 г/м²;
  • теплоотдача – 100%;
  • уровень защиты – IP 44;
  • толщина – до 1 мм.

Плюсы

Благодаря гибкой поверхности карбоновую пленку используют на рельефных и иных сложных поверхностях. Под такой излучатель тепла не устанавливают стяжку, клеевую основу. Материал активно применяется и в других сферах деятельности – сушка продуктов питания, деревьев, грунта в теплицах. Карбоновая пленка устанавливается в гаражах, офисах, школах, жилых домах. Также пленка:

  • не занимает много места;
  • имеет регулировку температуры;
  • просто монтируется;
  • имеет срок службы 5 лет;
  • пригодна к установке на колоннах;
  • устойчива к перепадам напряжения;
  • не поглощает кислород.

Минусы

  • дорогой обогреватель;
  • подходит только для утепленных домов;
  • для обогрева большого помещения необходимо установить пленку большого размера или несколько экземпляров;
  • чтобы равномерно прогреть комнату, необходимо выбрать правильное место для модели.

Лучший электрический потолочный инфракрасный обогреватель

Керамические потолочные ИК-приборы состоят из спирали, окруженной керамической оболочкой. Они защищены от пыли, влаги и колебаний температуры. Благодаря тому что нагревательный элемент закрыт, он не окисляется. Срок службы такого обогревателя дольше, чем у других ИК-моделей.

Одним их самых популярных обогревателей является ECS1 со сферической формой рабочей поверхности.

Плюсы

  • не светится во время работы;
  • обогревает большую площадь;
  • большой срок эксплуатации;
  • устойчив к воздействию химических реагентов.

Минусы

хрупкий материал корпуса;
источник тепла может выйти из строя при сильной встряске обогревателя;
выпускается только в белом варианте;
доставка и монтаж требуют осторожности, чтобы не повредить прибор и теплоноситель;
для эффективной работы необходима установка рефлектора ECR.

Модельный ряд ИК обогревателей ЭкоЛайн

Все обогреватели, выпускаемые под маркой ЭкоЛайн, можно условно разделить на две основных категории, по типу предназначения:

  1. Бытовые нагреватели.
  2. Промышленные отопители.

Мощность обогревателя и отапливаемая площадь зависят от того, для какой цели предназначен прибор.

Бытовые обогреватели – экономичные и безопасные

Бытовые потолочные инфракрасные обогреватели ЭкоЛайн представлены сериями ЭЛС Crystal, ЭЛК, ЭЛЭ. Каждая модификация отличается определенными техническими характеристиками и особенностями эксплуатации.

  • ЭЛС Crystal – максимальная производительность 800 Вт. Для увеличения теплоотдачи в качестве отражателя в моделях серии используется специальное стекло. С помощью ЭЛС Crystal отопление помещения стало максимально эффективным. Отражающее стекло позволяет одновременно использовать обогреватель и как светильник, освещая комнату.
  • ЭЛК – модели серии имеют уникальную систему защиты от удара током, что позволяет их эксплуатацию во влажных помещениях: ванных комнатах, душевых кабинках, прихожих и т.д. Рекомендованная высота установки ЭЛК – 2,2-2,7 м.
  • ЭЛЭ – серия, с равным успехом применяемая как для обогрева жилых помещений, так и небольших промышленных цехов. Допускается монтаж ИК бытовых обогревателей ЭкоЛайн ЭЛЭ на высоте не менее 3,5 м. Производительности прибора достаточно для обогрева помещений до 40 м².

Одной из приятных отличительных особенностей бытовых моделей является характеристика корпуса излучателя. Предусмотрены модели, монтируемые в подвесной потолок – серия ЭЛП. Потребителю предлагают технику с корпусом, выполненным под дерево и в традиционном белом цвете.

Для увеличения удобства обогрева загородных домов и дач, можно дополнительно приобрести GSM модуль, для включения обогревателя на расстоянии. Модели, оснащенные дистанционным блоком управления, запускаются с помощью мобильного телефона.

Промышленные излучатели – мощные и производительные

Производственные инфракрасные электрические обогреватели ЭкоЛайн отличаются от бытовых устройств большей мощностью. Одновременно производитель позаботился о том, чтобы нагревательный элемент обогревателя ЭкоЛайн имел больший эксплуатационный ресурс.

Серия промышленного отопительного оборудования представлена модификацией ЭЛ. Технические характеристики энергосберегающих инфракрасных промышленных обогревателей фирмы ЭкоЛайн позволяют использование моделей для обогрева частных домов, при условии соблюдения правил монтажа.

Одна панель в состоянии отопить помещение в 40 м², минимальная высота установки составляет 3.7 м.

Отличительные особенности ИК обогревателя

Благодаря конструкции крепления к потолку – обогреватель гармонично впишется в любой интерьер.

В чем преимущество потолочного обогревателя:

  • Прогревается не воздух, как у конвертора, а окружающие его предметы. Тепло распределяется сверху, поэтому помещение быстро прогревается.
  • Безопасность при эксплуатации, не сжигается кислород, и воздух не сушится. Прибор оборудован датчиком, способным отключить его при появлении риска возгорания.
  • Бесшумная работа.
  • Экономичность. Затраты на электроэнергию при обогреве снижаются на 40%.
  • Прибор можно устанавливать на открытом воздухе, например, в беседке.
  • Простота установки, можно подключить самостоятельно.

Инфракрасное излучение: природа и свойства

Инфракрасное излучение входит в спектр электромагнитного излучения Солнца. С помощью этой части спектра осуществляется передача тепла непосредственно земле, различным предметам и телам, которые в свою очередь нагревают воздух. Не просто так эти лучи еще называют тепловыми.


Спектр солнечного излучения

Но не только Солнце является источником тепловых лучей. Как мы уже говорили, любая нагретая до определенной температуры поверхность излучает инфракрасные волны. Не исключением является и человеческое тело, длина тепловых лучей которого составляет приблизительно 10 мкм (см. рис. 1). Именно волны такой длины являются для человека самыми благоприятными, человеческий организм воспринимает их как «свои». Поэтому инфракрасные лучи нашли успешное применение в лечебно-профилактической медицине. Они помогают укреплять иммунитет и способствуют общему укреплению всех жизненно важных систем организма. Под действием тепловых лучей стимулируется кровообращение, улучшается снабжение клеток человеческого тела необходимыми веществами, ускоряется метаболизм и регенеративные процессы. Этот перечень можно продолжать еще очень долго.

Оценка целесообразности установки инфракрасных обогревателей

Класс приборов позволит структурировать помещение на отдельные области, что весьма любят дизайнеры.

Сложности установки инфракрасных обогревателей пленочного типа

Российский поисковик привел на сайт teplodvor.ru. После ряда опытов стало ясно, что калькулятору можно доверять. Установка инфракрасных обогревателей в доме предваряется расчетами. Недолго думая, занесли в расчетные параметры типичные значения:

  1. Температура в помещении 20 ºС.
  2. Минимальная температура за окном взята минус 20 ºС. Это далеко не самое маленькое значение на территории России, но нет цели загнать производителей инфракрасных обогревателей в условия Северного полюса. Взята лояльная температура, ниже неё бывает мороз в любой точке РФ.
  3. Поскольку в видео коттедж деревянный, решено задать стены из сруба максимальной (в калькуляторе) толщины 25 см.
  4. Стеклопакеты взяты обычные, с двойным остеклением, в доме, где предполагается установить инфракрасный обогреватель.
  5. Высота потолков составляет 2,5 метра, в реальном жилье встречается и повыше. Не стремились создать тяжелые условия для работы инфракрасных обогревателей.
  6. Наконец, площадь окон для такого помещения смехотворна. Заданы четыре проема 1,5 х 1,5 метра. Это низкий показатель.
  7. Пол взят дощатый, воздвигнут над типичным погребом.
  8. Потолочное перекрытие ведет на чердак.

Учитывая, что округлили результат, получается 10 кВт. Это в полтора раза больше, нежели обещают производители пленочных потолочных обогревателей. Возразим, что свод помещений дополнительно утепляется, за счет чего потери снижаются. Добавим, что ухудшается проницаемость паром и возрастает стоимость конструкции. Монтаж потолочного декоративного покрытия становится сложнее, а излучательная способность оборудования, вероятно, получится низкой, что не лучшим образом скажется на эффективности комплекса обогрева. Только кажется, что, если кладешь на потолок теплоизоляцию, сопротивление потолочной плитки допустимо просто отбросить, как слишком малое. Хотя делается из пенополиуретана.

  1. Напыляемая теплоизоляция для фундаментов, стен и кровли – пенополиуретан.
  2. Утеплитель котлов, бойлеров, водонагревателей – пенополиуретан.
  3. Плиты для утепления фасадов, помещений – пенополиуретан.

Получается, что утеплитель сверху и снизу одинаков. А пленка обогревает, в основном, себя. Конструкция получится сандвичевого типа из трех слоев минимум: теплоизолятор, пленка, потолочное декоративное покрытие – что нарушает нормальную проницаемость пара. Мансарды так не строят: просто скатные крыши оборудуют специальными мембранами при выполнении воздушной прослойки облицовки металлочерепицей или шифером. Подобный шаг, вероятно, нарушит технологию возведения здания. Требуется продумать мельчайшие детали.

Умалчивается простой факт, что в многоквартирных домах нужна гидроизоляция, сложная для выполнения. Если зальет сверху нагреватель, хорошо, если не обнаружится ни малейшей трещинки, а прибор не работает в конкретный момент. В противном случае последствия печальны. Ток и вода – несовместимые с человеческой жизнью вещи. И установка инфракрасных обогревателей в квартире дополняется действиями:

  1. Проникающая гидроизоляция потолка и верхних краев стен, что стоит немало. Тем, кто не верит, рекомендуем прицениться к Кальматрону (про Пенетрон лучше и не думать).
  2. Покупка дифференциального устройства защиты для исключения поражения людей электрическим током.
  3. Закупка квоты на мощность, что в многоквартирном доме часто и вовсе невозможно. В высотках нового поколения щиток не такой хлипкий, вероятно, потянет нагрузку.

Плюсы установки инфракрасных обогревателей на потолок

Видим лишь три плюса описанной передовой технологии:

  1. Не нужен проект для проведения работ.
  2. Внешний вид не портится радиаторами отопления.
  3. Работы проводятся в течение дня.

А электричество выходит дороже природного газа. И напомним, котлы охотно потребляют солярку, уголь и дрова. Стоимость не факт, что останется за потолочными инфракрасными обогревателями пленочного типа. С помощью калькулятора определили, что 6 кВт маловато для отопления помещения, потери больше полученной цифры. Хотя площадь специально занижена, а условия выбраны мягкими. Инфракрасные потолочные обогреватели заменят котлы или радиаторы центрального отопления исключительно в мягком климате, там выгодно применять оборудование.

Это если в доме нет горячей воды. А если имеется, электрический нагреватель все равно придется обвязывать, дополнять бойлером для аккумулирования энергии. В данном свете установка радиаторов, прокладка труб, траты на дополнительный рециркуляционный насос смотрятся не так страшно в сравнении с уже проделанной работой.

Где применяются приборы Иколайн?

На данный момент инфракрасные обогреватели можно использовать практически везде, правда, с переменным успехом.В первую очередь, данные приборы применяются в помещениях с большими потолками — на некоторых производственных площадях, в спортзалах и складах

Это объясняется тем, что для излучения расстояние менее важно, чем, например, для конвекторных обогревателей. Последним намного сложнее справиться с большим объемом воздуха

Однако следует с осторожностью относиться к выбору высоты обогревателя, ведь он в первую очередь согреет голову человека. Кроме этого, ИК-нагреватели эффективно применяют для создания теплой зоны в незамкнутом пространстве

Например, на открытой веранде кафе. Единственный недостаток такого отопления в том, что сразу после выхода из зоны влияния прибора становится холодно

Кроме этого, ИК-нагреватели эффективно применяют для создания теплой зоны в незамкнутом пространстве. Например, на открытой веранде кафе. Единственный недостаток такого отопления в том, что сразу после выхода из зоны влияния прибора становится холодно.

Как подобрать бытовое ИК устройство обогрева

В первую очередь необходимо подобрать достаточную мощность климатического оборудования. Как уже отмечалось, для постоянного обогрева помещения, требуется, чтобы производительность обогревателя была не меньше, чем 100 Вт, на каждые 1 м² помещения.

При выборе подходящей установки, обратите внимание на следующие особенности:

  • Встроенный термостат – уменьшает расходы электроэнергии на 40-50%.
  • Система защиты – безопасность бытовых обогревателей инфракрасного излучения для человека обеспечивают датчики защиты от перегрева и случайного возгорания, в случае падения нагревательной панели.
  • Пульт ДУ – входит в комплект всех потолочных панелей. Мобильные обогреватели и установки настенного типа укомплектовываются дистанционным управлением по желанию заказчика.
  • Источник излучения . Климат вашей квартиры во многом зависит от условий обогрева. Наиболее комфортными в работе считаются трубчатые излучатели.

Как регулировать нагрузки?

Рисунок 3. Устройство лампового инфракрасного обогревателя.

Процесс регулирования нагрузок является автоматизированным. Он позволяет контролировать нагрузку на газовые термостаты. Это очень важный момент и рекомендуется выбрать именно такой вариант установки. Дело в том, что при условии обеспечения достаточно качественной теплоизоляции помещения терморегулятору нужно будет работать не более 20 минут в час, чтобы поддерживать температуру на необходимом уровне. А это позволяет снизить нагрузку в 3 и более раз, что является достаточно важным фактором. Желательно сделать выбор в пользу именно этого варианта. Основным материалом для подобного подключения является короб, в который укладываются провода. В случае если вы собираетесь выполнить скрытую проводку в стене, то понадобится и гофра.

Для подключения инфракрасных обогревателей используются провода сечением 1,5-2,5. Конкретное значение зависит от уровня нагрузки на терморегулятор. Специалисты рекомендуют еще до начала монтажа подключить общий автомат. При работе не забывайте соблюдать технику безопасности.

Если вы отдали свой выбор в пользу газового инфракрасного обогревателя, не забывайте о специфике работы этого оборудования. Терморегулятор имеет свои особенности, поэтому при монтаже устройства нужно соблюдать все важные правила. Ознакомиться со схемой лампового инфракрасного обогревателя вы можете на следующем изображении: Рис. 3.

Инфракрасные обогреватели обладают способностью создавать атмосферу уюта, потратив на это самый минимум ваших трудо- и денежных затрат. Являясь одновременно компактными, безопасными и самое главное – эффективными, применяются для обогрева различных помещений. Монтаж инфракрасных обогревателей не представляет из себя заумного или сверхсложного процесса, это под силу даже мастеру-новичку. Итак, вы можете посмотреть модели инфракрасных потолочных обогревателей на mklimata.ru – в данном обзоре будет рассмотрено, какие тонкости имеет его установка своими руками.

ИК отопление обладает следующими плюсами:

  • Позволяют сэкономить, особенно в виде доп.тепла
  • Не «сжирают» кислород
  • При правильном использовании абсолютно безопасны для здоровья людей
  • При использовании потолочного варианта не занимают место в доме и недоступны для детей
  • Во включенном состоянии не издают шум, дополнительно освещают помещение
  • Встроенные терморегуляторы многих моделей поддерживают заданную температуру воздуха
  • Выключив ИК-обогреватель, в помещении собранное тепло от нагретых прибором предметов, сохраняется некоторое время.
  • Устойчивы ко влаге, можно установить в удобном месте – ванне, террасе или беседке.

Минусом можно признать относительно высокую цену такого вида отопления.

Заключение

На сегодняшний день ИК-обогреватели являются прекрасной альтернативой конвекторным или печным системам. Они достаточно эффективно и надежно отапливают любое помещение, расходуя на это минимальное количество электроэнергии.

Вся продукция бренда «Эколайн» сертифицирована, поэтому она может без опасений использоваться в помещениях различного назначения. Кроме того, подобные приборы будут одинаково эффективны в качестве как дополнительного, так и основного источника тепла.
