Установка счетчика электроэнергии на улице на столбе: необходимые условия и этапы монтажа

Вынос электросчетчиков

Вынос электросчётчиков на улицу, на столбы в СНТ. Предлагаем бюджетные комплекты щитов учёта электроэнергии (ВРУ) на подключение однофазных и трёхфазных абонентов. По вопросам приобретения комплектов, звоните, 8 903 685-55-36

>> Нажмите на ссылку, чтобы посмотреть фото установки щитов учета опорах ЛЭП

Ниже, фото и описание позиций, входящих в монтажные комплекты щитов учёта:

Однофазный щит учёта 220В с многотарифным счетчиком (2Т) Меркурий 200.02

Подключение 220В в СНТ, комплект для выноса электросчётчика на столб в 1ф ЩУ

Однофазный щит учёта, цена для СНТ — 3 700р. (от 15 шт./комплектов) цена 1 шт. — 4 500р. цена 5 шт. — 4 200р. Цены на материалы по спецификации, без монтажа, при установке силами заказчика.

Цена монтажных работ с доп. материалами — от 6 200р. (конечная стоимость фиксируется в договоре, после согласования всего объема работ)

Цена комплекта 1ф ЩУ с монтажом на опоре ЛЭП — от 9 900р. (действует при заказе установки ЩУ от 15 штук в одном СНТ)

При заказе у нас монтажа данного комплекта на опору ЛЭП, указана стоимость за установку одного щита учёта (ЩУ) в СНТ, с учётом сборки ЩУ в цеху, доставки на объект заказчика по Московской области, уставновке ЩУ на опоре ЛЭП, подъеме провода в гофре по столбу от ЩУ до проводов ЛЭП, подключение кабеля от ЩУ к проводам ЛЭП.

Спецификация на комплект электрооборудования для монтажа ВРУ, стоимость включает: 1. Электросчетчик Меркурий 200.02 5(60)А/230В — 1 шт. 2. Корпус металлический ЩУ IP54 «эконом» (ВхШхГ 390х260х140) — 1 шт. 3. Автоматический выключатель IEK 25А двухполюсный — 2 шт. 4. Пломбировочный бокс для вводного автомата — 1 шт. 5. Шина «0» №7 с изолятором — 1 шт.

Трёхфазный щит учёта 380В с многотарифным счетчиком (2Т) Меркурий 231 АТ-01i

Подключение 380В в СНТ, комплект для выноса электросчётчика на столб в 3ф ЩУ

Трёхфазный щит учёта цена для СНТ — 5 000р. (от 10 шт./комплектов) цена 1 шт. — 5 700р. цена 5 шт. — 5 400р. Цены на материалы по спецификации, без монтажа, при установке силами заказчика.

Цена монтажных работ с доп. материалами — от 6 500р. (конечная стоимость фиксируется в договоре, после согласования всего объема работ)

Цена комплекта 3ф ЩУ с монтажом на опоре ЛЭП — от 11 500р. (действует при заказе установки ЩУ от 15 штук в одном СНТ)

При заказе у нас монтажа данного комплекта на опору ЛЭП, указана стоимость за установку одного щита учёта (ЩУ) в СНТ, с учётом сборки ЩУ в цеху, доставки на объект заказчика по Московской области, уставновке ЩУ на опоре ЛЭП, подъеме провода в гофре по столбу от ЩУ до проводов ЛЭП, подключение кабеля от ЩУ к проводам ЛЭП.

Спецификация на комплект электрооборудования для монтажа ВРУ, стоимость включает: 1. Электросчетчик Меркурий 231 АT-01 I 5(60)А/400В — 1 шт. 2. Корпус металлический ЩУ IP54 «эконом» (ВхШхГ 510х260х140) — 1 шт. 3. Автоматический выключатель IEK 25А трёхполюсный — 2 шт. 4. Пломбировочный бокс для вводного автомата — 1 шт. 5. Шина «0» №7 с изолятором — 1 шт.

Вынос электросчетчиков Фото

Виды электросчетчиков

Существует сразу несколько видов приборов учета, которые отличаются принципом действия, способом учета потребляемой электроэнергии (разные тарифы, зависящие от времени потребления), фазностью (зависит от совокупной мощности установленного в строении электрического оборудования).

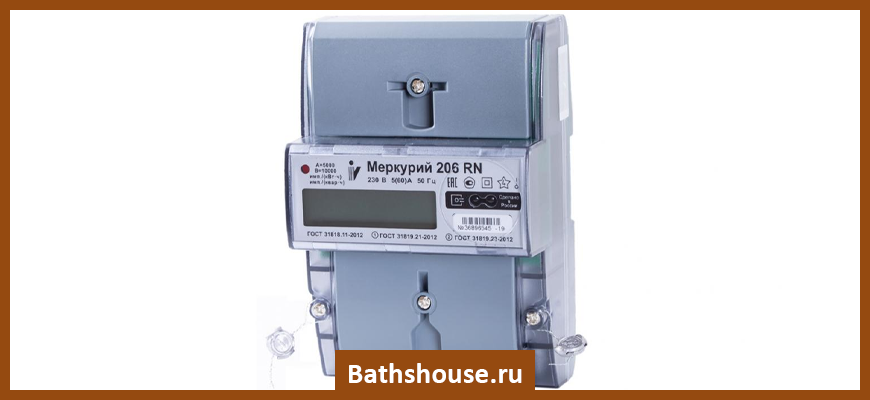

Однофазные счетчики

Это бытовые счетчики прямого учета. По принципу действия выделяют индукционные — устаревшие модели, которые постепенно заменяют на новый тип устройств, электронные — новые модели, позволяющие вести точный учет потребленной энергии. Современные варианты самостоятельно отправляют данные в сервисный центр поставщика, на основе которых выставляется счет на оплату услуг потребителю.

Однофазные приборы делятся на виды по типу выбранного тарифа:

• однотарифные — стоимость одного кВт.ч в течение суток всегда одинакова;
• двухтарифные — осуществляют учет по двум зонам: дневной и ночной. Для последней предусмотрен пониженный тариф за один кВт.ч;
• трехтарифные — вариант учета с тремя зонами — ночная зона остается без изменения (23.00-7.00), а вот дневная разбивается на две части. Здесь выделяют зону с пиковой и полупиковой нагрузкой.

Установка двух или трехфазного прибора позволяет существенно экономить. Но для этого придется тщательно изучить льготные зоны и использовать большинство электроприборов именно в это время. Например, стирать или гладить, использовать электро триммеры для стрижки травы, выполнять другие работы, требующие подключения к электропитанию.

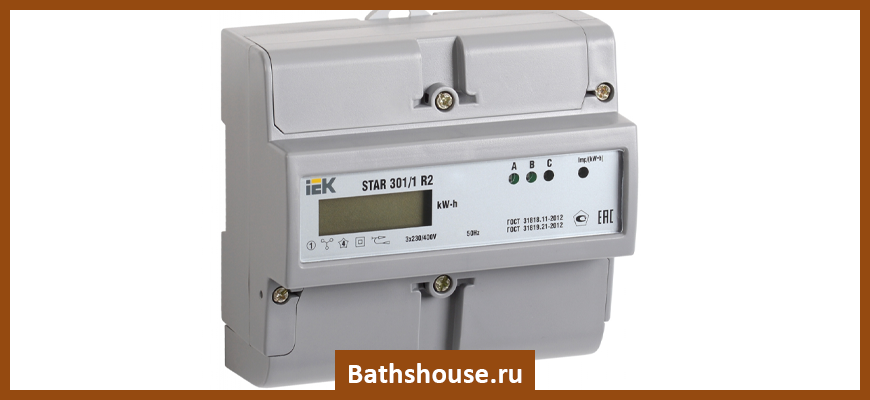

Трехфазные счетчики

Такой вариант приборов учета в жилых строения используют крайне редко. Они необходимы на объектах, где есть трехфазные потребители энергии — отопительное оборудование, станки. Счетчик с тремя фазами понадобится, если суммарная мощность потребителей (оборудование) превышает 10 кВт. Здесь тоже выделяют свои виды:

• по типу включения: непосредственное, полукосвенное, косвенное;
• по возможности учета реактивной мощности: с наличием такой функции и без нее. Для бытовых нужд такой прибор не нужен. А вот для промышленных предприятий он просто необходим, поскольку при низком коэффициенте мощности необходимо принимать меры к компенсации реактивной мощности.

Законность мероприятия

Обслуживающие компании могут заставить владельца дома смонтировать счетчик на улице. Фирмы обуславливают это возможностью беспрепятственного обслуживания устройства. Таким образом поставщик пытается бороться с воровством электроэнергии.

1. Владелец отказывается. В данном случае компания обязана установить (или оставить) счетчик внутри помещения. Вне зависимости от ответа пользователя, фирма может установить независимое контролирующее устройство на столбе за свой счет. Так получится два счетчика — в доме расчетный, на улице — контрольный. Последний располагают на границе балансовой принадлежности — между пользователем и поставщиком.
2. Владелец соглашается. В данном случае производится установка (или вынос из помещения) счетчика расхода электроэнергии. Владельцу дома предоставляется на подпись оригинал договора.

Оба варианта законны, если поставщик соблюдает правила. Уличный счетчик должен соответствовать пунктам 1.5.27 и 1.5.29 ПУЭ:

В СНТ пользователей часто заставляют согласиться на установку: показания считывают сотрудники фирмы, что защищает от воровства электроэнергии.

Основные критерии выбора короба

Главная задача потребителя — найти прочный, практичный ящик, который выдержит длительную службу в уличных условиях. Короб должен быть удобен при монтаже и эксплуатации.

Что важно в самой конструкции? Наличие отверстий соответствующего диаметра для проводов, которые идут от опоры и выводятся на здание. Желательно, чтобы эти элементы имели уплотнительные резинки и пластиковые муфты

В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту

Удобная деталь — окошко. Оно исключает необходимость открытия щитка для снятия показаний и уменьшает частоту контактов внутреннего содержимого с воздухом, влагой

Обратите внимание и на ушки для опломбировки.

Еще один важный момент — степень защиты от пыли и влажности. Она определяется по индексу IP и цифре рядом с ним

Индекс IP20 означает, что бокс защищен от частиц пыли более 12,5 мм, но беззащитен перед влагой. Степень защиты IP65 гарантирует полную изоляцию от этих негативных факторов. Чем выше число, тем дороже конструкция. Оптимален вариант с показателем от 54.

При выборе электрощитка также нужно смотреть на толщину его стенок, диапазон рабочей температуры, количество створок, тип замка. Ящик может закрываться на один индивидуальный ключ или быть оборудован под несколько одинаковых.

Основные требования

Не важно, в каком месте вы окончательно решите установить электросчетчики, в любом случае необходимо в строгом порядке соблюдать определенные требования

Пункт 1.5.27

Первое, что стоит отметить, это размещение счетчиков в легкодоступных местах, чтобы пользоваться ими было удобно владельцам домов, а также представителям специализированных компаний

При монтаже электросчетчиков важно уделять внимание таким факторам, как внешние условия, должна быть соблюдена оптимальная температура и прочие параметры

Пункт 1.5.29

Электросчетчики должны устанавливаться в шкафах или в специальных щитах, а также на стенах, которые имеют жесткую конструкцию. В последнее время стали чаще устанавливаться общедомовые электросчетчики, которые являются более выгодными по стоимости, но менее удобными в использовании.

Установка счетчика электроэнергии на столбе в СНТ: Электромонтажные работы

Сначала выполняется сборка электрощита. Щит используется марки ЩУ 1/1-1 У1 IP66 фирмы IEK. Это антивандальный металлический влагозащищённый щит, который имеет 2 дверцы.

Сборка электрощита для учета электроэнергии выполняется по стандартной схеме. Вводной автомат в боксе для пломбировки и счетчик электроэнергии.

В качестве вводного автомата используется 2 полюсный автоматический выключатель Schneider Electric Easy 9 C25. Счетчик однофазный многотарифный Меркурий 200.02.

Затем мы устанавливаем электрощит на столб ЛЭП. Для этого мы изготавливаем специальный кронштейн. Он крепится к опоре с помощью шпилек. Шпилька диаметром 8 мм.

Кронштейн выносит электрощит в сторону от опоры на 15 см. Это делается для того, чтобы удобно обслуживать опору ЛЭП. А также он позволяет на одном столбе можно устанавливать несколько электрощитов.

После этого выполняется прокладка провода от электрощита до верха столба. В качестве провода используется провод СИП4 2*16. Крепится он с помощью арматуры для СИП DN123. Чтобы выполнить хорошую натяжку провода мы применяем талреп.

Крепить провода к опоре запрещено в целях безопасного обслуживания опоры ЛЭП.

Далее подключается электрощит. СИП от ЛЭП подключается к вводному автомату, а к счётчику отходящая линия к дому.

С помощью ответвлительных зажимов P645 подключается новые провода к существующей проводки дома.

В заключении после проверки монтажа новой электропроводки линия подключается к электросети. С помощью ответвлительных зажимов P645 СИП подключается к электросети 220 В.

Шкаф своими руками

Если у вас есть опыт и желание, обустроить шкаф для электросчетчика можно самостоятельно. Нужно будет купить саму конструкцию, вооружиться необходимыми инструментами и провести сборку электрощита в соответствии со спецификой домашней электросети.

Если попался шкаф нужных габаритов, но в нем не хватает окошка, ушек для пломб или каких-то отверстий, эти элементы допустимо добавить. Но работы нужно выполнять в соответствии с правилами техники безопасности и требованиями контролирующих организаций.

Все необходимое оборудование крепится на DIN-рейки. Со многими моделями приборов учета в комплекте поставляются детали, которые могут пригодиться при установке (наклейки, колпачки, крепежные элементы). Основная задача — собрать приборы и правильно их объединить между собой.

Модели наружных счетчиков

Если вы покупаете новый счетчик, а не выносите из помещения уже имеющийся, нужен прибор, пригодный для использования в уличных условиях.

Обратите внимание на следующие моменты:

• Индукционные модели гораздо более чувствительны к температурным перепадам, чем электронные.
• DIN-рейка как способ крепления предпочтительнее.
• Зайдите на сайт электросбытовой организации и посмотрите, какие модели разрешены к установке на территории России.
• Для многотарифной системы оплаты выбирайте устройство, способное учитывать более трех тарифов.

Известность марки и наличие сервисных центров тоже имеет значение. Проверенный производитель — это и качество, и ремонтопригодность, и лояльность проверяющих организаций.

Рассмотрите вариант покупки счетчика и ящика от одного производителя: так легче добиться полноценного объединения устройств и оболочки

Из имеющихся в продаже отечественных марок можно рассмотреть следующие: INCOTEX, «Тайпит», «Энергомера», EKF. Особенной популярностью пользуется такая модель, как «Меркурий» 230 АМ-03. Он однотарифный, способен давать точные показания при диапазоне температур от -40 до +55 градусов.

Из зарубежных производителей хорошо себя зарекомендовали: шведско-швейцарский ABB, французский Schneider Electric, турецкий Legrand. Но у европейских марок диапазон рабочих температур часто не соответствует российским реалиям.

Желательно посоветоваться со специалистами обслуживающей организации в вашем регионе. Обычно у них есть список приборов, которые уже показали себя с лучшей стороны в процессе эксплуатации.

Автомат и обогреватель

В ящике до счетчика устанавливается автоматический выключатель. Его параметры нужно рассчитывать от суммарной мощности всех потребителей – электроприборов, установленных или планируемых в доме и на улице/в гараже и прочих бытовых постройках.

Если, к примеру, суммарная мощность равна 25 кВт, то к этому значению оптимально подойдет автомат на 63 А. Кроме вводного нужен автомат отходящих линий, защитный для обогревателя и модема (если есть). С помощью последнего показания автоматически передаются в центр обработки. Но такой схеме не обойтись без обогревателя.

Обогреватель для электрощитка может включаться-выключаться вручную или автоматически. Он нужен для поддержания оптимальной температуры в холода — электроприборам нужно тепло, чтобы работать без погрешностей

Обогреватели для электрощитков изготавливаются из алюминия, который покрывается негорючими термопластиками.

Основные функции элемента — предотвращать появление конденсата, что препятствует коррозийным изменениям токоведущих шин, контактов и защищает приборы от повышенной влажности.

Устройство ввода резерва и УЗИП

Если в составе электроустановки есть автономный источник питания, после счетчика нужно установить устройство резерва. Этот прибор нужен для ручного переключения потребителей с внешней сети на генератор и обратно.

Устройство ввода резерва исключает одновременное задействование двух разных источников питания (внешняя сеть и генератор), в чем и состоит его задача

Для защиты установки от ударов молнии, высоковольтных скачков и пожаров от этих воздействий, в щиток добавляют УЗИП (защита от импульсных перенапряжений). Его размещают после вводного автомата и через отдельный предохранитель. УЗИП обязателен, если ввод в здание осуществляется по воздушному пути.

Дополнительно в щиток может устанавливаться противопожарное УЗО, кросс-модуль для распределения электроэнергии по разным группам потребителей. Иногда в ящик добавляют и дифференциальный автомат.

Розетка является одним из необязательных элементов. Но если у вас на участке только идет строительство или нужно уличное подключение для некоторого оборудования, без нее не обойтись. И не забывайте о нулевой рейке, она объединяет все нулевые кабеля и используется для коммутации жил.

Почему электросчетчик устанавливается на улице

С правилами установки вы ознакомились, теперь переходим к основной теме статьи. В принципе, установить электросчетчики в частных домах – не проблема. Для этого в первую очередь надо обратиться с заявлением в энергоснабжающую организацию. Ответ будет дан быстро, так что без света вы не останетесь.

Но тут, как уже было сказано выше, начнутся требования со стороны организации поставщика электрического тока. Они вам должны выдать технические условия, где все четко расписано. Не стоит игнорировать эти условия, часто потребитель их даже не читает. А зря. Так вот в ТУ расписан порядок установки счетчика электроэнергии в частном доме, где один из пунктов гласит, что потребитель должен установить счетчик на улице, с уточнением: на фасаде дома или на столбе (опоре) ЛЭП. Аргументация такой установки проста – свободный и упрощенный доступ к прибору.

Но давайте обратимся к правилам установки электрооборудования (ПУЭ – это закон для электриков), где четко написано, как правильно устанавливать прибор, когда устанавливается новое устройство, делается перенос, или производится замена электросчетчика в частном доме. Выше уже говорилось, что доступ к нему должен быть свободным. Но в ПУЭ (напоминаем, что это закон) также упоминается, что счетчик должен монтироваться только в сухих помещениях, в которых температура зимой не должна опускаться ниже 0С.

Если установка производится в герметичных шкафах или щитах, то последние надо на зиму утеплять. К тому же утепление должно быть стационарным, к примеру, гореть лампочка или любой другой тепловой прибор, есть варианты с подачей внутрь теплого воздуха. При этом температура внутри шкафа не должна превышать +20С.

А вот теперь представьте, о каком соответствии с ПУЭ (Закон!) может идти речь, имеются в виду технические условия от поставщика электроэнергии. Хорошо, если есть возможность прикрепить счетчик электроэнергии на фасад здания под свес крыши или под любой другой навес. А если такой возможности нет? Тем более, нет смысла говорить о том, если монтаж произведен на опоре линии электропередачи. Ведь понятно, что ни о каком сухом помещении в данном случае речи и не идет.

И еще один момент. Индукционные электросчетчики при низких температурах работают некорректно. Есть большая вероятность, что показания прибора будут с большой погрешностью. И не факт, что эта погрешность будет в пользу потребителя.

Теперь еще раз обратите внимание на правила установки счетчиков электроэнергии. А, точнее, на пункт, касающийся высоты установки

То есть, максимальная высота равна 1,7 м. Что требуют энергоснабжающие организации? Не ниже 3 м, уверяя нас, что делают это только из-за того, чтобы сохранить прибор и всю начинку щита. Но каким образом вы сами будете контролировать показания и саму работу прибора? Все время ставить лестницу и подниматься по столбу – это, наверняка, не очень удобный вариант.

Кто должен менять электросчетчик и за чей счет меняется?

Рассмотрим случаи установки счетчика в квартире или частном доме и местах общего пользования многоквартирного дома: каким образом и за чей счет происходит замена в каждом из них.

На лестничной площадке и иных местах общего пользования

Лестничная площадка являются общедомовой собственностью и установленные в подъезде электросчетчики относятся к общему имуществу дома (ПП РФ № 491). Поэтому их замену обязана производить управляющая компания за свои средства.

Однако собственникам жилых помещений следует внимательно прочитать договор, заключенный с управляющей организацией. За ними установлено право указать, за чей счет будут производиться подобные работы.

Важно! Согласно установленным законодательством правил, нарушение порядка замены и снятия пломбы со старого счетчика влечет за собой наложение штрафа. Совместно с этим возможно применение перерасчета по уже оплаченному расходу энергии за последние три года по максимальному тарифу.

Приватизированная квартира

Ответственность за правильную работу прибора, его сохранность и обслуживание лежит исключительно на собственнике помещения. Поэтому в случае обнаружения проблем, требующих ремонта или замены, а также в связи с окончанием срока службы, все расходы ложатся на владельца квартиры.

Частный дом

Поскольку дом является в собственности, то и приборы учета подлежат замене за свой счет (ПП РФ № 530). Исключение составляют дома муниципального жилого фонда, где контроль за счетчиками установлен за энергоснабжающей или управляющей организацией и оплата замены производится за их счет.

Муниципальное жилье

Проживающие граждане пользующиеся квартирой в рамках договора социального найма, не являются собственниками помещения. Владельцем жилого фонда является муниципалитет, который заключает соответствующие договора с поставщиками ресурсов и управляющими компаниями. Соответственно замена электросчетчиков производится за счет государства.

Если энергоснабжающая или управляющая компания пытается взыскать средства на замену с нанимателя квартиры, их действие будет признано неправомочным. Наниматель может обратиться в жилищную инспекцию и сослаться на статью 539 Гражданского кодекса.

Рекомендации по выбору

1. Однофазные счетчики не могут использоваться для работы в сети трехфазного напряжения. Однако, трехфазные варианты исполнения могут подключаться к бытовой сети, но их высокая стоимость делает подобный выбор экономически невыгодным.
2. Выбор оборудования всегда проводится по показателю номинальной частоты и силе напряжения. Как правило, эти показатели 220 В и 380 В, а также 50 Гц. Для применения в промышленности могут приобретаться и другие варианты исполнения.
3. Класс точности может варьировать в довольно большом диапазоне. Чем меньше погрешность, тем более точные измерения. Для моделей, которые устанавливаются в доме, класс точности составляет 2.
4. Количество тарифов. Если электричество подается по постоянному тарифу, то экономически выгодно приобретать однотарифные варианты исполнения.
5. Номинальный и максимальный ток при нагрузке. Не стоит забывать о том, что измерительное устройство может функционировать исключительно при определенной силе тока. Ранее устанавливались электросчетчики с номинальным током до 5А, однако, сегодня большое распространение получило мощная бытовая техника, которая значительно увеличивает нагрузку на сеть.
6. Если устройство будет устанавливаться в специальном боксе, то имеют значение размеры конструкции.
7. Интервал между проверками может составлять 10−16 лет при сроке службы менее 30 лет. Рекомендуется выбирать оборудование, которое требует редкое обслуживание.
8. Диапазон рабочих температур — довольно важная характеристика, особенности если счетчик будет устанавливаться снаружи дома. Слишком низкая температура может привести к неисправности некоторых моделей.

Следует воспользоваться этой услугой и провести установку соответствующего счетчика. За счет применения разных расценок можно существенно снизить расходы на электроэнергии.

Виды и типы приборов

Счетчики электрической энергии разделяют на типы и виды по разным признакам. Среди них: конструкция, количество фаз и тарифов.

Индукционные и электронные

Индукционные счетчики знакомы каждому. Раньше они стояли везде, этот тип прибора разработан давно. Выглядит он как дисковый аппарат. Через такой счетчик проходит электричество, образуется магнитное поле, а из-за этого уже диск производит обороты. Каждый поворот диска равен определенному количеству потребленной электроэнергии. Главное преимущество такого устройства заключается в его надежности – они могут исправно работать до тридцати лет! Но есть и большой недостаток: погрешность измерений очень высока.

Электронные счетчики появились совсем недавно. Они измеряют расход электричества напрямую и могут хранить данные или передавать их. Такие приборы в разы точнее индукционных, учитывают самую минимальную нагрузку.

Однотарифные и многотарифные

Индукционный счетчик может работать только на одном тарифе. А вот при покупке электронного счетчика можно выбрать многотарифный прибор. В этом случае регистратор будет считать электроэнергию в зависимости от времени: по дневному или ночному тарифу.

Это удобно, потому что стоимость электроэнергии днем и ночью различается. Поэтому потребитель с двухтарифным счетчиком может включать на ночь обогреватель, а заплатить за электричество меньше.

По количеству фаз — однофазные и трехфазные

Электросчетчик может подходить для однофазных сетей 220 В или для трехфазных 380 В. Перед покупкой обязательно нужно уточнить, какая сеть используется в вашем доме.

Подготовка ямы под монтаж трубостойки

Углубление делают с помощью садового бура. Для ускорения процесса первые несколько десятков сантиметров проходят лопатой.

На дне ямы устраивают песчано-щебеночную подушку. Действуют в таком порядке:

1. Засыпают песок на толщину 10-15 см с послойной трамбовкой через каждые 5-7 см. Перед уплотнением материал увлажняют.
2. Засыпают щебень на ту же толщину с послойной трамбовкой через 5-7 см. В результате уплотнения он частично внедряется в песок.

Подушка обладает дренажными свойствами. Благодаря ей подошва стойки всегда будет сухой.

Если предполагается установка электрода для заземления, выемку делают более широкой.

Выбор места установки

Существует 3 способа размещения конструкции.

На крыше здания

Такая стойка еще может называться гусаком. Из-за сложности монтажа и труднодоступности шкафа этот вариант является наименее желательным. К нему прибегают редко, когда отсутствует возможность реализовать другие способы.

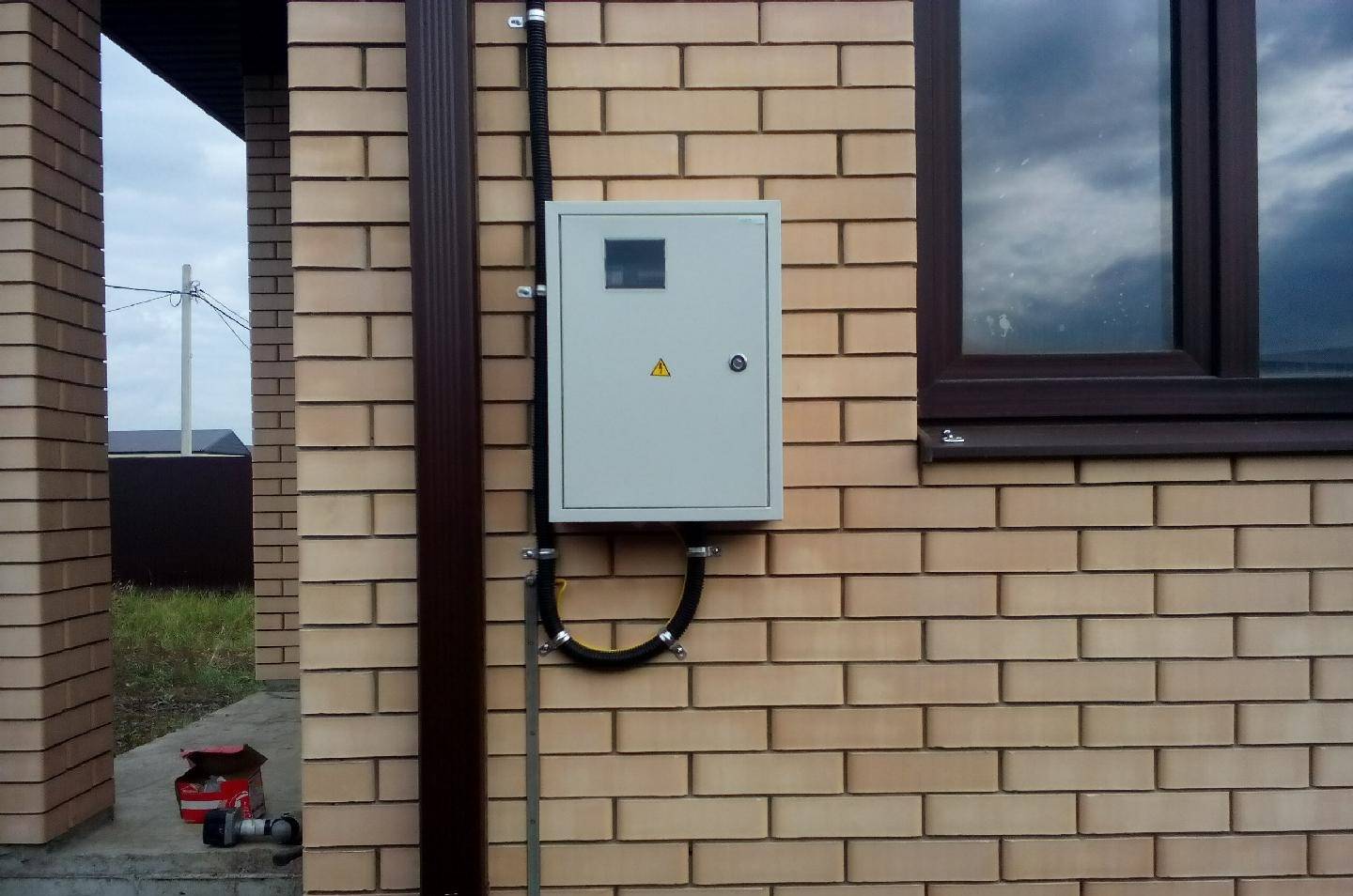

На стене

Преимущество этого варианта заключается в высокой надежности.

Повреждение транспортом или механизированным садовым инвентарем исключено. Способ не подходит для зданий с дорогой облицовкой, поскольку стойка и шкаф портят внешний вид фасада.

В виде отдельной конструкции

К этому варианту прибегают, чтобы сохранить привлекательность здания. По сравнению с предыдущими способами изделие обходится дороже, что объясняется следующими причинами:

• большими габаритами;
• повышенными требованиями к прочности.

Данный метод применяется чаще всего, поэтому далее он будет рассмотрен подробно.

Месторасположение отдельно стоящей трубостойки выбирают с учетом указанных в нормативах максимальных расстояний:

1. От границы участка (вглубь) — 25 м.
2. От опоры ЛЭП — 25 м.

Рекомендуется отвести под счетчик на участке такое место, чтобы выполнялись 2 условия:

1. Посторонние не имели к нему доступа.
2. Инспектор энергосбыта мог снять показания, не заходя во двор.

Шкаф располагают лицевой панелью в сторону улицы.
