Водяной теплый пол своими руками: устройство, схема, материалы

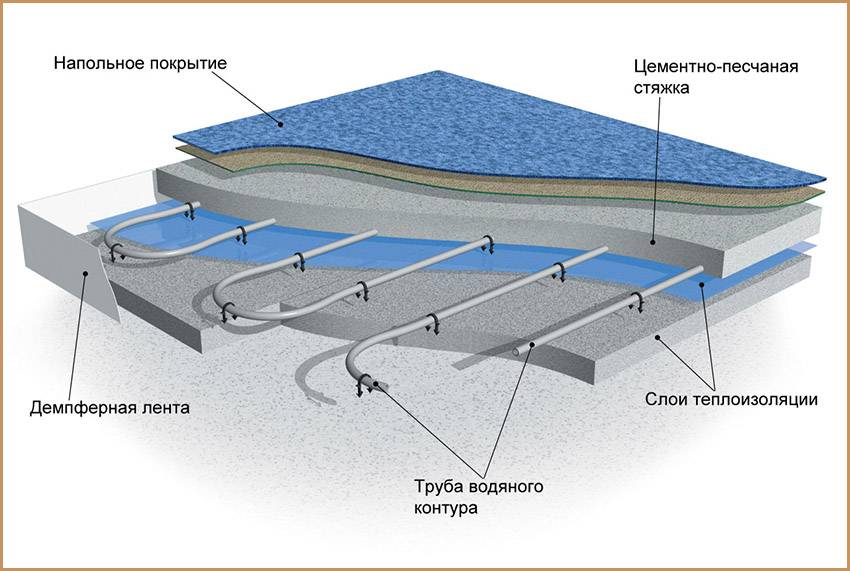

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Подготовка проекта

Устройство подобной системы обогрева своими руками по силам любому человеку с минимальными инженерными познаниями. Но, прежде всего, необходимо произвести правильный расчет. И здесь на помощь придут специальные программы, предоставляемые пользователям абсолютно бесплатно.

Прежде всего, нужно определиться с температурой пола. И здесь существуют определенные требования, зависящие от назначения помещения.

Конструкция теплого пола

• В жилых помещениях температурный диапазон равен 21-27°С.
• Температура нагрева пола в офисных помещениях варьируется в пределах 29°С.
• В коридорах и прихожих этот параметр должен составлять около 30°С.
• Самая высокая температура нагрева пола должна быть в помещениях с повышенной влажностью, в том числе санузлах. Она не должна быть ниже 31°С.

Особого внимания заслуживает длина контуров водяного теплого пола, изменяемая в зависимости от диаметра используемых труб.

Расход трубы теплого полого

• 70-90 метров является оптимальной длиной для труб диаметром 16 мм;
• До 100 метров при использовании труб 17 мм;
• До 120 метров для труб, изготовленных из сшитого полиэтилена, диаметр которых равен 20 мм.

Еще одним важным показателем, от которого зависит эффективность обогрева, является шаг раскладки трубы. Он зависит от множества показателей, одним из которых является тепловая нагрузка на теплый пол. В норме этот показатель может варьироваться в пределах 10-60 см. При определении шага следует руководствоваться следующими принципами:

Высокая эффективность обогрева

• при наличии в помещении стен, соприкасающихся с улицей, трубы укладываются с минимальным шагом, достигающим 15 см;
• к центру помещения при наличии стен, соприкасающихся с улицей, шаг увеличивается до 20-30 см;
• при отсутствии таких стен шаг укладки равен 20-30 см;
• в помещениях с повышенной влажностью трубы укладываются с шагом 15 см, придерживаясь его по всей площади помещений.

Следует учитывать, что применяя трубы из сшитого полиэтилена, минимальный шаг должен составлять 15 см. Сделать шаг 10 см из такой трубы вряд ли удастся, так как велика вероятность образования изломов.

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

• Классические чугунные;
• Стальные;
• Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

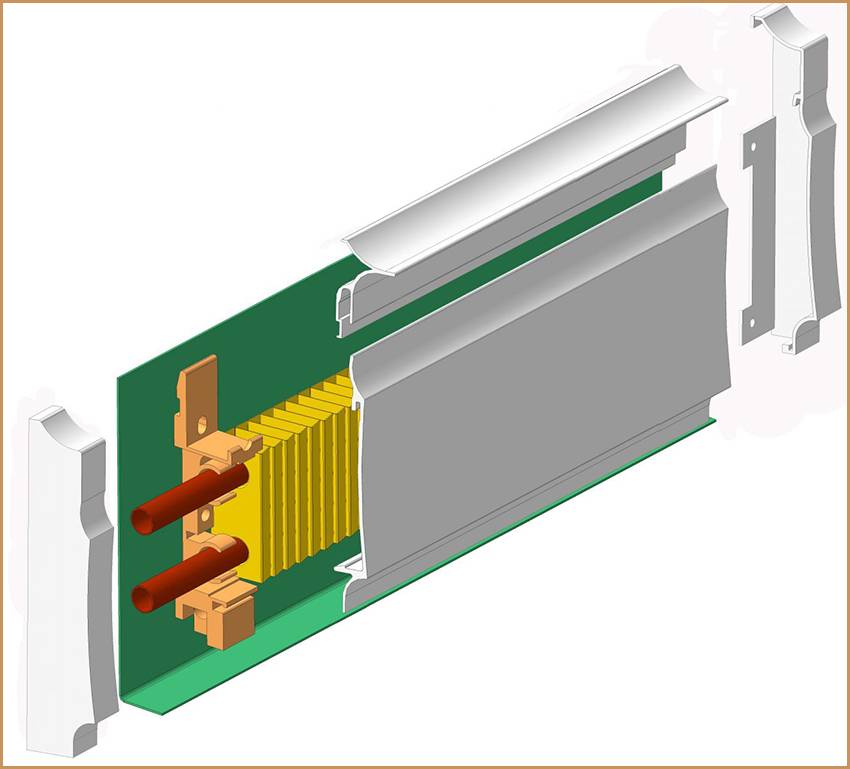

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

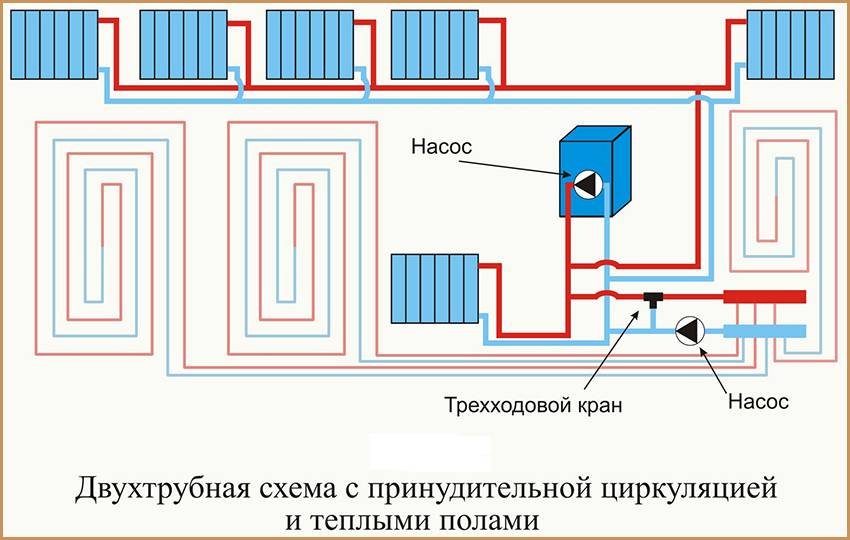

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.

Схема устройства теплых водяных полов

Устройства теплого пола формируется под влиянием принципов работы этой системы. Поэтому теплый пол водяного типа состоит из следующих узлов:

Коллекторный блок водяного пола

А еще в коллекторном блоке можно поставить насос, врезанный в байпас, соединяющий напорный и обратный коллектор. И тогда теплоноситель будет циркулировать в системе до тех пор, пока не остынет до 30-35 градусов Цельсия.

Экранирующей подложки. Она защищает нагревательный контур от возможных тепловых потерь. Ведь укладка теплого водяного пола без экранирующей подложки приведет к разогреву не только бетонной стяжки, но и плиты перекрытия. А такой итог нам вовсе не нужен.

Поэтому, дабы вся энергия шла только на разогрев стяжки, между плитой перекрытия и нагревательным контуром монтируется теплоизолирующая прокладка, усиленная отражателем из фольги. После обустройства такой прокладки тепловые потери, провоцируемые разницей температур плиты перекрытия и нагревательного контура, снижаются практически до нуля.

Нагревательного контура, залитого бетонной стяжкой. Это самый сложный узел теплого пола. Он состоит из трубчатого контура, уложенного на экранирующую подложку и залитого бетоном. Причем существуют совершенно разные способы укладки водяного теплого пола, а точнее его нагревательного контура. Трубу можно уложить «змейкой» —  расположив прямую напорную ветвь вдоль одного края (от коллектора до противоположной стены) и продолжив ее в виде змейки (от стены до коллектора).

Можно уложить «улиткой» – сложив  трубу пополам и согнув трубу двойной спиралью от центра отапливаемой зоны к коллектору. Кроме этого можно уложить двойную «змейку» и двойную «улитку» и так далее. Словом вариантов укладки нагревательного контура достаточно много.

Напольного покрытия. Его наносят после отвердения стяжки. Причем бетонная основа позволяет укладывать покрытие и сухим и мокрым способом. Поэтому в роли такового может выступать и кафельная плитка (с учетом низкой теплостойкости – это самый лучший вариант) и линолеум или ламинат (лучший выбор с позиции эстетики восприятия).

Устройство водяного пола

• Выравниваем плиту перекрытия.
• Обустраиваем коллекторный блок.
• Монтируем экранирующую прокладку.
• Укладываем нагревательный контур.
• Заливаем стяжку.
• Укладываем напольное покрытие.

Причем вышеописанная схема укладки является общепринятой (а в силу простоты, которой отличается  устройство теплого водяного пола – еще и единственно возможной). Поэтому ниже по тексту мы рассмотрим процесс самостоятельно укладки пола, реализованный в соответствии именно с этой схемой.

Инфракрасный пленочный теплый пол

Он устраивается в 2 разных вариантах:

1. Высокотемпературном с биметаллическим нагревателем, когда система включает в себя 2 разнородных слоя. Они выполнены из различных сплавов меди и алюминия.
2. Углеродном, когда пленка состоит из слоев элементов, выполненных из меди, карбона и лавсана. Она выпускается в виде рулонов, которые нарезают на куски разных размеров.

Чаще всего укладывают пленочный теплый пол под ламинат, паркет, линолеум. Инфракрасный пленочный теплый пол имеет множество преимуществ, но у него есть и недостатки.

Инфракрасный пленочный теплый пол

К плюсам относятся:

• сравнительно быстрый и довольно простой монтаж;
• отсутствие стяжки;
• сохранность высоты помещения без изменений;
• высокая надежность;
• экономичность по сравнению с другими видами теплых полов;
• сохранение нормальной влажности воздуха в помещении;
• ионизация воздуха.

К минусам пленочного теплого пола относятся:

• Ограничения по виду и массе мебели. На него нельзя ставить много тяжелых предметов, поскольку под ними будет происходить сильный нагрев, от которого может портиться мебель, напольное покрытие и сама пленка. При этом будет происходить увеличения расхода электрической энергии.
• Необходимость в оставлении места, где находится датчик температуры, открытым, поскольку, в противном случае, он будет некорректно работать.
• Черновой пол под пленку должен быть чистым и ровным.

Требования, предъявляемые к помещению и материалам

Чтобы избежать неприятностей в процессе эксплуатации системы теплого водяного пола, сделанного своими руками, нужно убедиться, что все приобретенные материалы соответствуют определенным требованиям. Определенным параметрам должно соответствовать и помещение, в котором предполагается произвести монтаж такой системы отопления.

Схема-пример подключения водяного теплого пола

Основные требования к помещению

Толщина конструкции данной системы составляет порядка 8-20 см, поэтому высота потолков в помещении должна быть достаточной для комфортного проживания

Особое внимание следует уделить высоте дверных проемов: она должна составлять не меньше 2,1 м

Монтаж водяного теплого пола учениками

Прежде чем своими руками производить устройство теплого водяного пола, в помещении необходимо вставить окна и завершить штукатурные работы.

Правила выбора труб

Учитывая, что практически любая схема водяного теплого пола предусматривает монтаж труб с последующей заливкой бетонной стяжкой, они должны соответствовать особым требованиям.

• Материал, применяемый при изготовлении труб, должен быть не подвержен коррозии и разложению в процессе многолетней эксплуатации. Он должен выдерживать высокие температуры и воздействие химикатов.

• Согласно существующим нормам, запрещено использовать трубы, при изготовлении которых применялась сварка.

• Каждый из отдельных контуров должен состоять из цельной трубы. Любое место соединение труб под тяжестью стяжки и давлением в контуре способно привести к протечкам, засорам и зарастаниям, устранить которые чрезвычайно сложно.
• Так как любая схема укладки труб предусматривает наличие изгибов, их материал должен обладать достаточной гибкостью. То есть на нем не должны образовываться изломы.
• Внешний диаметр труб может составлять 16, 17 или 20 мм. Использование трубы большего диаметра нецелесообразно, так как увеличится толщина стяжки и усилится нагрузка на основание. Также нецелесообразно использовать и трубы меньшего диаметра, так как это приведет к ухудшению теплоотдачи.

Устройство водяного теплого пола, осуществляемое своими руками, предоставляет возможность использования 3-х видов труб. Однако целесообразнее применять трубы, изготовленные из сшитого полиэтилена, так как они, хоть и не отличаются самой низкой стоимостью, зато самые прочные и долговечные.

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

Виды водяных полов и особенности устройства

Основной элемент системы такого подогрева полов – это трубы, по которым циркулирует теплоноситель-вода. Они могут быть как металлическими, так и изготовленными из полимерных материалов. Первые отличаются высокой ценой и сложностью соединений, вторые же укладывать куда проще, да и стоят они дешевле. Помимо труб, понадобятся и другие элементы этой системы. Это основание в виде бетонной плиты или полистирола, гидроизоляционный слой, слой теплоизоляции, бетонная стяжка. Сверху на этот пирог укладывается непосредственно чистовое покрытие. В целом, толщина всей конструкции получится около 7-15 см.

Строение водяного теплого пола

В зависимости от того, как ведется обустройство теплых полов, различают несколько основных типов конструкции.

Таблица. Типы водяных полов.

Тип
Описание
Тяжелые
Это самый распространенный вариант, отличающийся высокой надежностью

Здесь важно тщательно подготовить черновую поверхность (черновой пол или перекрытия), далее уложить тепло- и гидроизоляционные слои, а затем – слой армирующей сетки, к которой хомутами будет крепиться сам отопительный контур из труб. После этого останется все залить стяжкой, просушить ее, и теплый пол готов к эксплуатации

Тяжелые водяные полы также называют бетонными или мокрыми. Последнее связано с тем, что требуется проводить работы по заливке стяжки. Важно понимать, что слой стяжки над самими трубами не должен быть менее 3 см.
Легкие
В этом случае в качестве основы под трубы используется специальная пенополистирольная плита. Она продается в готовом варианте. При монтаже ее нужно уложить на черновой пол и проложить по ней в соответствии со схемой трубы теплого пола. Они не будут нуждаться в дополнительной фиксации, так как на самой плите есть специальные выступы, позволяющие надежно зафиксировать трубы. Затем сверху размещают специальные распределяющие тепло пластины, поверх которых проводится монтаж чистового покрытия. Это хороший вариант для обустройства водяного пола в условиях невозможности монтажа его по стандартной схеме из-за большой тяжести стандартной стяжки.

Устройство тёплого пола само по себе считается сложной инженерной задачей

Монтаж

Основание должно быть расположено строго горизонтально. Перепады высоты от 1 см могут повлечь за собой образование воздушных пробок, снижающих эффективность работы системы. При необходимости заливается бетонная стяжка. На основание укладываются слои гидроизоляции, звукоизоляции, затем теплоизоляции. Это может быть металлизированная лавсановая плёнка, пробковые или минераловатные маты, плиты из полипропилена или других полимеров. Наиболее эффективны, например, пробковые маты, дополненные слоем лучеотражающего материала, но такая теплоизоляция будет и самой дорогой.В качестве гидроизоляции может использоваться также полиэтиленовая плёнка или битумная мастика. Чем ближе помещение к грунту, тем больше требуется изоляторов. Чтобы расширяющийся при нагреве пол не давил на стены, между ними предусматривают зазор. Для этого перед установкой стыки стен с перекрытием закрывают специальной лентой толщиной до 5 мм с водонепроницаемой пленкой. Швы герметизируются мастикой, нахлесты полиэтиленовой пленки тщательно проклеиваются скотчем.

ССТ

Затем на полу размещается крепёж для труб. Это может быть специальная арматурная сетка — к ней изделия крепятся хомутами. Установка также ведется на полистирольные плиты с углублениями, в которых изделие легко фиксируется. Есть и другие способы.

С полистирольными матами проще работать, их можно рекомендовать неопытным строителям. При их использовании дополнительно устраивать теплоизоляцию не нужно.

Цены на водяной теплый пол

Цена на теплый пол водяной формируется из нескольких составляющих:

• стоимость материалов (трубы, изоляция, крепеж и т. д.);
• стоимость насосно-смесительного узла и коллектора;
• работы по выравниванию основания и заливке верхнего слоя стяжки;
• стоимость монтажа теплого пола.

В среднем цена водяного теплого пола при монтаже «под ключ» вместе со всеми материалами и работой обойдется примерно в 1500-3000 руб.. за 1 кв. м.

Ниже представлена примерная смета на дом 100 кв. м., но цены на водяные теплые полы сильно зависят от региона, поэтому лучше всего вбить туда свои данные и сделать самостоятельный расчет. Тут не учтены расходы на монтаж и покупку радиаторов, котла, финишное покрытие и стяжку.

Смета на монтаж системы водяного теплого пола 1 этажа.
№	Наименование материала	Ед. изм.	Кол-во	Цена	Сумма
1	Экструдированный пенополистирол 5 см	м2	96	227	21792
2	Монтажная сетка 150*150*4	м2	106	30	3180
3	Полиэтиленовая пленка 250 мк	м2	105	40	4200
4	Труба металлопластиковая 16 мм	м. п.	700	39	27300
5	Демпферная лента из подложки	м2	30	50	1500
6	Коллектор Valtec 1″, 7 x 3/4″, “евроконус”	шт.	2	1600	3200
7	Фитинг подключения к коллектору (Евроконус) 16х2 мм	шт.	14	115	1610
8	Насосно-смесительный узел	шт.	1	14500	14500
9	Дюбели и саморезы	шт.	300	1,5	450
10	Монтажная лента	м. п.	50	11	550
11	Другие комплектующие для теплого водяного пола	поз	1
Всего по материалам	78282
Наименование работ	Ед. изм.	Кол-во	Цена	Сумма
1	Черновая стяжка	м2	96	60	5760
2	Монтаж демпферной ленты	м. п.	160	60	9600
3	Укладка гидроизоляции	м2	100	60	6000
4	Укладка монтажной сетки	м2	110	150	16500
5	Монтаж труб	м2	96	300	28800
6	Опрессовка системы	м2	96	20	1920
Всего по работам	68580
1	Всего по материалам	78282
2	Всего по работам	68580
3	Всего	146862
Накладные транспортные расходы	10%	14686
Всего по смете монтаж системы водяного теплого пола 1 эт.	161548

Монтаж теплых водяных полов показан на видео:

10. Монтаж чистового пола.

В зависимости от назначения помещения предполагается возможность попадания влаги на пол. В таких комнатах пол рекомендуется укладывать кафелем, керамогранитом и т.п.

Под ламинат можно использовать заливной пол. Сушить стяжку полом ( прогревать) нельзя. Рекомендуется сделать грунтовку заливного пола – будет меньше пыли.

Для теплых полов используется специальная подложка и тонкий ламинат в 9 мм.

Эффективность теплых полов можно существенно поднять, утеплив фундамент и отмостку.

Способы установки на пол

Есть несколько способов устроить теплый водяной пол.

• Самый популярный и надежный из них – бетонная стяжка. В отличие от электрических видов, трубы 16 мм в плиточный клей прятать нельзя, да и не получится. Поэтому заливается стяжка не менее 3 см над трубами.
• Второй способ – укладка труб в вырезанные пазы пенополистирола. Пазы делают вручную, внутрь укладывают трубы, затем заливают стяжку.
• Следующий вариант часто используют в домах с деревянным полом, хоть он и требует больших трудозатрат – это укладка в деревянные пазы. Для этого на пол набивают доски, которые создают желоб нужной формы для укладки.

Виды подключений водяного теплого пола

Водяной пол представляет собой систему отопления с низкотемпературным теплоносителем. В этом случае теплоноситель не нагревается более 55 градусов. К тому же, подобный циркуляционный контур должен иметь отдельный циркуляционный насос. Чтобы подобное отопление в доме отвечало всем требованиям, следует грамотно подобрать схему его подключения.

Система установки теплого пола имеет 2 разновидности:

1. Бетонная технология. В этом случае предусмотрена установка нагревательных элементов под монолитную бетонную стяжку. Работа требует много времени и сил. Только когда бетонный слой полностью просохнет, укладывается финишное покрытие. Высыхание стяжки полностью зависит от ее толщины, в среднем процесс занимает около 20 дней. Эта технология применима не только для водяных теплых полов, но и для электрических. Так как пол в конечном итоге будет иметь большую толщину, этот вариант не подходит для помещений со слабыми перегородками. Главным достоинством технологии является равномерное прогревание пола.
2. Настильная технология. Этот вариант отличается простотой монтажа. Работы с повышенным загрязнением в этом случае не предусмотрены, используются готовые материалы. В системе задействованы отражающие пластины, которые изготавливаются из алюминия. Греющей элемент не нужно заливать стяжкой. Поверх отражающих пластин устанавливается финишное покрытие пола. Из недостатков стоит назвать лишь большие финансовые затраты на материалы, ведь устилать их следует в несколько слоев.

Настильная технология делится на 3 вида:

1. Реечный тип с использованием дерева.
2. Модульный тип с использованием дерева.
3. Полистирольная технология.

Работы выполняются строго по выбранной технологии. Помимо разнообразия вариантов установки пола, схемы его подключения также разнятся.

Возможные схемы монтажа теплых полов:

• прямое от котла;
• использование радиаторов отопления;
• установка от трехходового клапана;
• гидравлический разделитель;
• насосно-смесительный узел в системе.

Выбор технологии и возможности подключения системы будут зависеть от разных факторов. Каждый из видов имеет как свои достоинства, так и свои недостатки. Основываться в первую очередь следует на конструкции жилища и его особенностях.

Как сделать водяной теплый пол

Сделать простой водяной теплый пол в небольшой комнате довольно просто даже без помощи специалистов. Технология укладки водяного пола выглядит следующим образом.

Шаг 1. Производится подготовка основания – на черновой пол насыпается тонким слоем песок, трамбуется и выравнивается.

Подготовка основания

Шаг 2. Укладывается слой гидроизоляционного материала – например, полиэтиленовая строительная пленка.

Укладка полиэтиленовой пленки

Шаг 3. Поверх укладывается теплоизоляционный слой – пенополистирол толщиной 5 см. При необходимости материал подрезается по нужным размерам.

Укладка пенополистирола

Шаг 4. По периметру помещения крепится лента демпферная.

Крепление демпферной ленты

Шаг 5. Укладывается армирующая сетка.

Укладка армирующей сетки

Шаг 6. Согласно выбранной схеме, укладывается труба, по которой и будет бежать вода — теплоноситель.

Укладка трубы водяного теплого пола

Все готово

Шаг 7. Крепление трубы производится при помощи пластиковых хомутов.

Пластиковые хомуты

Шаг 8. Производится вывод подачи и «обратки» из системы.

Вывод подачи и «обратки» из системы

Шаг 9. Далее выполняются работы по укладке цементной стяжки и ее выравнивание.

Устройство цементной стяжки

На «обратку» устанавливается терморегулирующая колонка для теплых полов, которая будет регулировать температуру воды в ней («обратке»). Завершаются работы подключением системы к отоплению. Пользоваться теплым полом после его укладки мокрым способом можно будет только после того, как бетон хорошо высохнет. Примерный срок – 28-30 суток.

Проектирование водяного теплого пола

При проектировании важно помнить, что длина трубы в одном контуре не должна превышать 90 метров. Иначе, вода в «обратке» будет слишком холодной

Да и сопротивление в трубе такой длины будет чрезмерным. Поэтому оптимальная длина трубы для одного контура составляет 70-80 метров.

Разбейте все отапливаемые помещения на контуры, с примерно одинаковой длиной трубы. Сделать все расчеты вам поможет калькулятор теплого пола в нашем разделе строительных калькуляторов. Помните, что чем холоднее ожидается наружная температура, тем чаще шаг укладки трубы должен быть. Стандартом шага укладки является расстояние в 10-30 см. При большем шаге укладки не избежать чередования холодных и теплых участков пола. А при более частом, возможны проблемы с загибанием труб в необходимых местах изгиба.

Бетонная система монтажа теплого водяного пола

Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.

Стоит помнить:

1. Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
2. Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
3. Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.

Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.

1. В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.

1. На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.

Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру  нагрева отдельных зон в помещении, «улитка» обеспечивает  равномерный нагрев поверхности по всей площади укладки

1. Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте и участвуйте в обсуждениях – форма для отзывов расположена ниже.

6. Монтаж арматуры и самого пола.

Так как все эти работы ведутся параллельно, то сложно их разделять.

Укладывается второй слой пеноплекса ( можно и не укладывать, если нет риска потери тепла).

На пеноплекс укладывается арматурная сетка с ячейками 150*150 мм. Толщина прута сетки не менее 5 мм. Между собой сетку можно скрепить изолентой.

Укладка гибких пластиковых труб начинается от коллектора. Трубы крепятся к арматурной сетке пластиковыми хомутами.Можно использовать маты для раскладки труб. Сама укладка идет в виде «улитки» по 60-70 м. На комнату в 24 кв м. получается 4 «улитки». Чтобы вода не грела обратку, используется теплоизоляция. Можно использовать недорогие трубы компайт пекс А 16 мм.

На месте дверного проема, где происходит слияние двух труб одной комнаты и двух труб другой комнаты, делается терморазрыв. Трубы в этом месте покрываются теплоизоляцией. Так делается во всех дверных проемах.

Трубы идущие к коллектору заодно подогревают коридор. Трубы от коллектора покрываются теплоизоляцией, чтобы не нагревать обратку. Все трубы, входящие в коллектор должны быть заизолированы и в самом коллекторе и скреплены хомутами.

Под арматурную сетку подкладываются подставки на расстоянии каждые 60 см. (это 4 клеточки арматуры). Без этих прокладок сетка не будет армировать стяжку.

7. Опрессовка системы.

Прежде чем приступить к заполнению бетоном стяжки нужно обязательно опрессовать систему. Если есть риск замерзания, можно использовать антифриз. Белые трубы дают возможность наблюдать прохождение жидкости. Проверяется каждая комната. Затем воздух с антифризом стравливается в канистру. Закачивается воздух и на манометре устанавливается на сутки давление, например, в 5 Атм.

Если стрелка начала отклоняться, то следует остановиться и качать осторожно, чтобы не сломать манометр. Потеря давления говорит о том, что есть проблемы герметичности

Опрессовкой проверяется радиаторное отопление и водоснабжение.

8. Цементирование пола.

Из кладочной смеси делаются кучки, чтобы разместить на них «маяки» из арматуры. Шаг выбран такой, чтобы три «маяка» располагались не шире провила. Толщина стяжки — 70 мм. (не меньше 50 мм). Все «маяки» располагаются по одному уровню, вдавливая их в смесь до отметки с лучом лазера. Все «маяки» и порожки с терморазрывом установлены в одной плоскости.

Перед заливкой пола в состав добавляется фибра и пластификатор. Предварительно они разводятся в ведре, затем добавляются в пескобетон. Если это автобетономешалка, то можно попросить водителя вылить ведро в состав и перемешать в течении 5 мин.

Заранее сделать из деревянных реек швабру, для растаскивания пескобетона по комнате. При заполнении пространства бетоном нужно быть осторожными и не сбить «маяки». Можно использовать заводской пескобетон М300.

Нужно обязательно разогнать раствор «правилом» до «маяков».

Через 12 часов нужно срезать лишний раствор до «маяков», пока он не схватился. Или придется применить шлифовальную машинку с шурупами на доске.

И обязательно снять «маяки». Так как раствор усядет, а «маяк»-нет.

Штробы от «маяков» заполнить кладочной смесью.

Стяжка сохнет 4 недели. За это время нужно проливать ее водой и закрыть пленкой.
