Солнечная батарея для дачи: особенности покупки и установки готовых комплектов

Солнечная батарея своими руками – как сделать, собрать и изготовить?

Отходя от самодельных вариантов мы уделим внимание уже более серьёзным вещам. Сейчас мы поговорим о том, как правильно собрать и изготовить настоящую солнечную батарею своими руками

Да – такое тоже возможно

И хочется вас уверить – она будет не хуже покупных аналогов

Да – такое тоже возможно. И хочется вас уверить – она будет не хуже покупных аналогов.

Для начала стоит сказать, что, вероятно, вы не сможете найти на свободном рынке сами настоящие кремниевые панели, которые используются в полноценных солнечных батареях. Да и стоит они будут дорого. Мы же будем собирать нашу солнечную батарею из монокристаллических панелей – варианте более дешёвом, но отлично показывающим себя в плане выработки электрической энергии. Тем более что монокристаллические панели легко найти и стоят они достаточно недорого. Они бывают разных размеров. Самый популярный и ходовой вариант – 3х6 дюймов, который вырабатывает 0,5В в эквиваленте. Таких нам будет достаточно. В зависимости от ваших финансов вы можете купить их хоть 100-200 штук, но сегодня мы соберём вариант, которого хватит на то, чтобы запитать небольшие аккумуляторы, лампочки и прочие небольшие электронные элементы.

Выбор фотоэлементов

Как мы утверждали выше – мы выбрали монокристаллическую основу. Найти её можно где угодно. Самое популярное место, где её продают в гигантских количествах – это торговые площадки Amazon или Ebay.

Главное помните, что там очень легко нарваться на недобросовестных продавцов, так что покупайте только у тех людей, у кого достаточно высокий рейтинг. Если у продавца хороший рейтинг, то вы будете уверены, что ваши панели дойдут до вас хорошо запакованные, не битые и в том количестве, в котором вы заказывали.

Выбор места (система ориентации), проектирование и материалы

После того, как вы дождётесь вашу посылку с основными фотоэлементами, вы должны хорошо выбрать место для установки вашей солнечной батареи. Ведь вам нужно будет, чтобы она работала на 100% мощности, не так ли? Профессионалы в этом деле советуют проводить установку в то место, где солнечная батарея будет направлена чуть ниже небесного зенита и смотреть в сторону Запада-Востока. Это позволит практически весь день “ловить” солнечный свет.

Изготовление каркаса солнечной батареи

Для начала вам требуется изготовить основание солнечной батареи. Оно может быть деревянное, пластиковое или алюминиевое. Лучше всего себя показывает дерево и пластик. Оно должно быть достаточного размера, чтобы в ряд поместить все ваши фотоэлементы, но при этом они не должны будут болтаться внутри всей конструкции.

После того, как вы собрали основание солнечной батареи вам потребуется просверлить множество отверстий на его поверхности для будущего выведения проводников в единую систему.

Кстати не забудьте, что всё основание требуется сверху закрыть оргстеклом для защиты ваших элементов от погодных условий.

Пайка элементов и подключение

После того, как ваше основание будет готово вы можете размещать ваши элементы на его поверхности. Фотоэлементы размещаете вдоль всей конструкции проводниками вниз (просовываете их в наши просверленные отверстия).

Затем их требуется спаять между собой. В интернете есть множество схем, по которым происходит пайка фотоэлементов. Главное – соединить их в своеобразную единую систему для того, чтобы они все вместе могли собирать полученную энергию и направлять её в конденсатор.

Последним шагом будет припайка “выводного” провода, который будет подключён к конденсатору и выводить в него получаемую энергию.

Монтаж

Это финальный шаг. После того как вы убедитесь в том, что все элементы собраны верно, сидят плотно и не болтаются, хорошо закрыты оргстеклом – можно приступать к монтажу. В плане монтажа солнечную батарею лучше крепить на прочное основание. Отлично подойдёт металлический каркас, укреплённый строительными шурупами. На нём солнечные панели будут сидеть прочно, не шататься и не поддаваться никаким погодным условиям.

На этом всё! Что мы имеем в итоге? Если вы сделали солнечную батарею, состоящую из 30-50 фотоэлементов, то этого будет вполне достаточно для того, чтобы быстро зарядить ваш мобильный телефон или зажечь небольшую бытовую лампочку, т.е. у вас на выходе получилось полноценное самодельное зарядное устройство для зарядки аккумулятора телефона, уличного дачного светильника, либо небольшого садового фонарика. Если же вы сделали солнечную панель, к примеру, в 100-200 фотоэлементов, то тут уже может идти речь о “запитке” некоторых бытовых приборов, например, кипятильника для нагрева воды. В любом случае – такая панель будет дешевле покупных аналогов и сохранит вам деньги.

Характеристики, особенности и выбор комплекта для дачи

Какие есть разновидности солнечных панелей?

На рынке можно найти много разновидностей фотоэлементов, применяемых в системах электрификации на даче. Для этих задач подходят следующие разновидности панелей:

• Монокристаллические. Имеют самую высокую стоимость. Их КПД составляет 15─20 процентов. С помощью таких панелей можно максимально эффективно использовать площадь, получая максимум мощности;
• Поликристаллические. Они дешевле монокристаллических примерно на 15─20% Их площадь на четверть больше первых. Соответственно места для их установки потребуется больше при равной мощности. Сами модули – это прямоугольные фотоэлементы, соединённые последовательно. КПД этого вида панелей 12─15%;
• Аморфный кремний. Такие панели дешевле предыдущего вида на 15 процентов. В этом случае фотоэлементы закрепляются на гибкую основу. КПД получается низкий (около 7 процентов). Такие панели неплохо поглощают рассеянный свет и частично инфракрасное излучение. Специалисты рекомендуют устанавливать их в регионах с высокой облачностью. Благодаря гибкой основе упрощается их монтаж. Но они служат значительно меньше монокристаллических и поликристаллических панелей.

Выбор мощности

При выборе мощности комплекта солнечных панелей для дачи следует учесть количество потребителей энергии, а также периодичность и продолжительность их использования. Есть специальные справочные таблицы по инсоляции, где можно узнать мощность излучения солнца по месяцам для различных регионов. Данные там приводятся в кВтч на квадратный метр и зависят они от погоды, продолжительности светового дня.

Чтобы вычислить минимальную мощность панелей, которая необходима для ваших условий, можно использовать 2 варианта.

• Значение инсоляции для вашего региона (худший месяц в году) умножается на КПД солнечного модуля. В результате вы получите максимальную месячную генерацию с одного квадратного метра панелей. Далее нужно разделить планируемые затраты электрической энергии на это значение. У вас получиться общая площадь панелей, которая требуется для удовлетворения ваших нужд;
• Второй метод вычисления предполагает деление предполагаемых затрат электричества на величину инсоляции из таблиц (худший месяц). Получится минимальную мощность, выраженная в киловаттах. К полученному значению добавляется 20 процентов, чтобы учесть потери на оборудовании. Чтобы быть полностью уверенным в обеспечении электроэнергией, прибавьте ещё 25 процентов.

Моно или поликристаллы

Главной частью любой солнечной батареи являются фотоэлементы, они могут быть:

• Поликристаллические.
• Монокристаллические.

Как вы мы могли заметить, они отличаются по своему цвету. Но, есть и еще один показатель – цена. Моно стоят примерно 2 доллара, поли по 1.8 долларов. Узнайте о том, выгодно ли устанавливать солнечные батареи в своем доме.

Монокристаллические обладают большей мощностью и показывают лучшее КПД. Но, останавливать свой выбор на них не стоит, ведь сейчас более 80 солнечных батарей изготавливаются непосредственно из поликристаллических фотоэлементов, ведь они совсем немного уступают. Посмотрите вот такую статистику, она скажет все за себя.

Этапы установки солнечных батарей

После того, как вы заготовили все необходимое для домашней электростанции, подобрали место и составили схему расположения панелей, переходите непосредственно к установке. Для этого:

Соберите каркас – для этого подойдут любые прочные материалы (сталь, алюминий или дерево). Желательно использовать долговечные варианты, так как электростанция прослужит вам не один год.
Рис. 9: Соберите каркас

В зависимости от места установки их можно изготавливать и собирать отдельно от монтажной площадки, но размеры должны учитывать габариты панелей заранее. Между крышей и батареей обязательно оставляйте воздушный зазор для вентиляции.

Если модули в панелях не спаяны между собой, обязательно произведите данную процедуру. Выполняйте ее крайне аккуратно, так как хрупкие детали можно легко повредить.
Рис. 10: спаяйте модули

Если вы приобрели готовые панели, в которых ничего спаивать не нужно, сразу переходите к монтажу.

Установка готовых солнечных батарей не требует дополнительных манипуляций – главное надежно зафиксировать их на каркасе.
Рис. 11: установите панели

Если вы собираете их из модулей, изготовьте основание из диэлектрического материала с отверстиями для вентиляции, установите клеевую основу и закройте герметичной прозрачной крышкой.

• Припаяйте соединительные провода – панели между собой могут соединяться как последовательно, так и параллельно, но главное, не забудьте установить запирающий диод в цепь питания каждой из них. Это предотвратит обратный разряд аккумулятора в цепь модуля после захода солнца.
• Подключите солнечную батарею к остальным элементам домашней электростанции.

Следует отметить, что положение солнца летом и зимой кардинально отличается, поэтому весьма эффективно выполнять регулировку угла наклона. Для этого можно предусмотреть соответствующий подвижный механизм в каркасе или опорном кронштейне.

Устройство панелей

Растущая в цене электроэнергия поневоле заставляет задуматься об экономии. И отличной альтернативой в данном случае считаются природные источники энергии. Оптимальным решение для частного дома является альтернативная электростанция – солнечная батарея.

Изначально может показаться, что вся система солнечной батареи слишком большая, а принцип ее работы невероятно сложен. И чтобы понять, как функционирует солнечная батарея в деле, необходимо детально рассмотреть ее конструкцию.

В действительности гелиосистема устроена довольно просто и состоит из четырех основных элементов.

• Солнечная батарея – по форме и размерам представляет собой прямоугольную панель с определенным количеством пластинок. В основу солнечной батареи входят полупроводниковые материалы. Миниатюрные преобразователи собираются в модули, а модули – в единую систему гелиоколлектора.
• Контроллер – выполняет функцию посредника между солнечным модулем и аккумулятором. Он необходим для отслеживания уровня заряда аккумулятора. Его роль крайне важна во всей цепи – контроллер не дает закипать или падать электрическому потенциалу, который необходим для стабильного функционирования всей системы.
• Инвертор – преобразует постоянный ток солнечного модуля в переменный 220-230 вольт. Гибридный сетевой инвертор может использовать для своей работы как постоянный, так и переменный ток. Но стоит учитывать, что для работы инвертора тоже необходима энергия, и его расход составляет порядка 30% потерь на преобразование. И в пасмурную погоду или в темное время суток вся энергия для работы будет расходоваться из аккумулятора. То есть если аккумулятор разрядится, то инвертор перестанет работать.
• Аккумулятор – преобразованная в электричество солнечная энергия не всегда используется в доме в полном объеме. Излишки могут накапливаться в аккумуляторе и использоваться в темное время суток и в пасмурную погоду.

Но перед тем как приступить к выбору и установке солнечной батареи на крыше, необходимо разобраться в принципах работы устройства, а также рассчитать рабочие узлы гелиосистемы.

Технические характеристики

Основным элементом каждой солнечной батареи является фотоэлектрический преобразователь.

В массовом производстве используется три типа элементов из кремния.

• Монокристаллические – искусственно выращенные кремниевые кристаллы нарезаются на тонкие пластины. В основу модуля входит очищенный чистый кремний. Поверхность больше похожа на пчелиные соты или небольшие ячейки, которые соединяются между собой в единую структуру. Готовые маленькие пластинки соединяются между собой сеткой из электроводов. В данном случае процесс производства более трудоемкий и энергозатратный, что отражается на конечной стоимости солнечной батареи. Но монокристаллические элементы обладают большей производительностью, а средний КПД составляет около 24%. Срок службы монокристаллических батарей больше, они прослужат в среднем около 30 лет.
• Поликристаллические – в основе кремниевый расплав. Такие модули считаются оптимальным решением для жилого частного дачного дома. Несколько кристаллов из кремния объединяются в один фотоэлемент. Поверхность поликристаллической солнечной батареи имеет неоднородную поверхность, из-за чего хуже поглощает свет. И КПД, соответственно, ниже, находится в пределах 20%. Срок службы поликристаллической панели составляет 20-25 лет. Они имеют характерное отличие – темно-синий цвет покрытия. Такие модули дешевле аналогов, что позволяет окупить всю систему примерно за 3 года.
• Тонкопленочные – имеют гибкую подложку, что позволяет монтировать батарею на любую поверхность с углами и изгибами. Тонкий слой полупроводников наносится методом напыления на поверхность батареи. Такие системы имеют очевидный недостаток – маленький КПД. Производительность в среднем составляет около 10%. То есть для обеспечения энергией дома потребуется в два раза больше тонкопленочных батарей, чем поликристаллических. И срок службы таких панелей меньше других аналогов – в среднем ресурс работы составляет около 20 лет.

Как правильно подключить электрическую часть

В зависимости от вашей взаимосвязи с местной энергоснабжающей организацией, существует три основных способа подключения солнечной электростанции:

• Автономный, когда к вашему дому невозможно (или просто нет желания) протянуть линию электропередач. В этом случае во время светового дня, солнечные панели накапливают энергию в аккумуляторах, а в темное время суток наступает пик потребления. Обязательно использование качественных и дорогих аккумуляторных батарей, и надежного зарядного устройства. Поскольку энергоснабжение вашего объекта напрямую зависит от количества «солнце-часов», не лишним будет подстраховаться ветровой электростанцией. Начальное вложение средств достаточно велико, зато вы навсегда забудете о счетах за электроэнергию.
• Резервный, когда вы одновременно пользуетесь и местной энергосистемой, и собственной солнечной электростанцией. Какой источник считать основным, а какой резервным — зависит от емкости аккумуляторов и мощности ваших солнечных панелей. Оптимальный алгоритм использования — днем 100 % загрузка солнечных панелей, потребление из сети стремится к нулю. Ночью, когда тариф ниже, можно подпитываться от городской энергосистемы. При таком подключении вы не зависите от капризов погоды и аварий в местной электросети. Есть возможность проводить обслуживание солнечной электростанции без перерыва в энергоснабжении дома. Неплохой вариант для дачи или СНТ, где качество снабжения электроэнергией ниже плинтуса.
• Комбинированное (последовательное) подключение. Такой способ предполагает не только два источника снабжения электричеством: собственная солнечная станция и местная энергосеть, но и возможность производить избыток электричества для продажи.В зависимости от местного законодательства, есть способы продажи избытков энергии снабжающим организациям. В этом случае устанавливается специальный счетчик энергии, и заключается соответствующий договор. При формировании избыточных мощностей, они перетекают в местную электросеть, возвращая вам затраты на электростанцию. Однако этот путь требует не только технического, но и грамотного юридического сопровождения.

Рекомендации по выбору

Итак, вам нужна солнечная батарея для своей дачи

Что важно, или на что обратить внимание для того чтобы организовать солнечную электростанцию?

1. Солнечные панели. Основное назначение — трансформация энергии солнца в электрическую. От их количества напрямую зависит мощность вашей домашней электростанции. Понятно, чем она больше, тем шире возможности для этой батареи. Обычно для дачи пользователи закупают комплекты из 2–4 модулей, каждый из которых мощностью под 200 Вт. Есть умельцы, которые собирают батарею из отдельных элементов и комплектующих. Такая панель также будет прекрасно работать. Правда времени на это хобби уйдёт много. Так что лучше заказать и купить уже готовые модули. Так и время можно сэкономить, и есть гарантия на приобретенные элементы.
2. Инвертор. Преобразует постоянный ток от панелей в привычный переменный, напряжением 220 В.
3. Аккумуляторы — необходимы для накапливания излишков солнечной энергии. Также могут существенно помочь в случае экстренного отключения электричества, или отсутствия солнца. Накопленные излишки энергии, в этом случае, передаются в инвертор. Количество батарей может отличаться, в зависимости от количества солнечных элементов
4. Провода, разъемы различного типа и коннекторы — призваны соединить все элементы в единую сеть.

Обычно когда человек хочет использовать солнечные батареи на даче все элементы можно приобрести в комплекте в специализированых магазинах или заказать комплект по Интернету.

Есть уже готовые комплекты. Например, если суточная потребность в электричестве не превышает 5 кВт, есть комплект “Загородный дом”. Это неплохой вариант для дачных или загородных домов. Именно для дачного периода с марта по октябрь ваш домик может работать исключительно за счет энергии солнца. Конечно, комплекты такого типа могут работать и в зимний период, но как дополнение к центральной электросети.

Преимущества и особенности реального использования

Никто не даст лучшей оценки, чем те, кто попробовал технологию на себе. Остались ли довольны решением пользователи солнечных батарей? Узнаем, что об этом рассказывают пользователи сети.

Грид-инверторы, используемые для работы батарей, не требуют аккумуляторов, которые являются слабым звеном в альтернативном электроснабжении.
Электроэнергия вырабатывается в режиме реального времени сразу же попадает в сеть.
Теоретические расчеты полностью соответствуют действительности, что проверено на практике. Это позволяет планировать расходы на приобретение батарей

Однако важно делать поправку на облачность.

Качество продаж и перспективы развития солнечных технологий

Современны рынок и его технологии продаж не оставляют у покупателя однозначной оценки. Особенно высокотехнологическое оборудование и устройства. Это касается и рынка по продаже солнечных систем электроснабжения. Так как технологии производства сами по себе очень энергоемкие, то при желании приобрести солнечные батареи или купить солнечную электростанцию для дома, цена в обоих случаях будет призывать к детальному анализу не только по техническим и технологическим особенностям, но и по экономическим обоснованиям.

Статья по теме:

Немаловажным фактором при покупке ФСЭ является качество услуг продажи. Если под ценой товара мы будем понимать только его чековый номинал, то под стоимостью мы можем в рамках статьи договориться понимать еще и все виды накладных расходов, надежность продавца и товара, а также затраты времени и моральные силы.

Так, стоимость солнечных батарей для дома или стоимость комплекта солнечной электростанции для дома одного и того же производителя у разных продавцов может существенно отличаться. Причина может быть следующей:

• предварительный инженерный расчет продавец не проводит. Значит, вам требуется обратиться в другое место. А это время и транспорт;
• продавец проектных работ не осуществляет. Придётся потратиться, использовать дополнительное время и транспорт;

3D-схема установки солнечных панелей

некоторые комплектующие у продавца отсутствуют. Вам опять придётся искать товар в другом магазине, что может быть дороже и опять потребуется дополнительное время и транспорт;
монтажных бригад по установке оборудования у продавца просто нет. Снова затраты по времени;
продавец логистикой не занимается

Значит, возможна ситуация, когда все будет в сборе, но одного важного элемента придётся ждать неизвестное количество дней. И так далее.

Будущее за альтернативными источниками энергии

Стремительное проникновение в нашу жизнь новых технологий применения альтернативных источников электричества и тепла направляет наш выбор все чаще приобретать солнечные электростанции, солнечные коллекторы (теплостанции), бытовые ветро- и гидростанции, а также применять тепловые насосы и разнообразные электрогенераторы. Так за последние годы получен значительный опыт в применении во многих сферах хозяйствования фото электрических систем электроснабжения. Это касается применения солнечных батарей и солнечных коллекторов в бытовых условиях: в частных домах и на дачах.

Использование солнечной энергии — оптимальное решения для дома и дачи

В заключение можно сказать, что рынок солнечных технологий в настоящее время предлагает широкий выбор разнообразного оборудования. И самое главное, учитывая приемлемую стоимость комплектов солнечных батарей для дома, отзывы об их высоком качестве и длительном периоде надежной эксплуатации, можно сделать вывод, что применение данного оборудование становится в большей степени целесообразным и позволяет участвовать в масштабных экологических проектах и программах.

Технические характеристики: на что обратить внимание

В сертифицированных солнечных батареях всегда указывается рабочий ток и напряжение, а также напряжение холостого хода и ток КЗ. При этом стоит учесть, что все параметры обычно указываются для температуры +25°C. В солнечный день на крыше батарея разогревается до температур, значительно превышающих эту цифру. Это объясняет наличие большего рабочего напряжения.

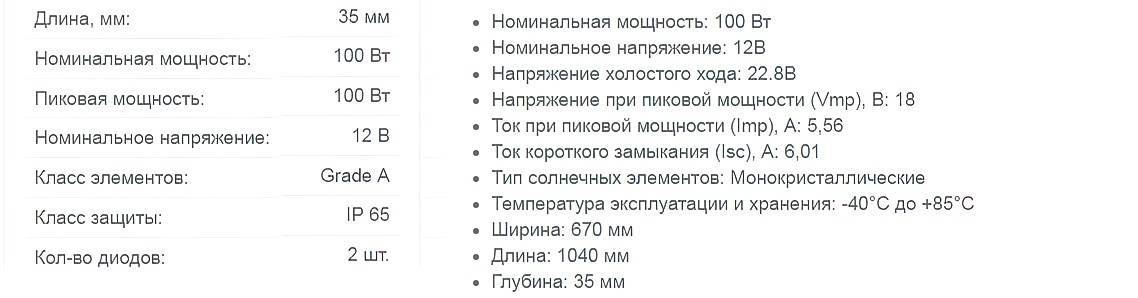

Пример технических характеристик солнечных батарей для дома

Также обратите внимание на напряжение холостого хода. В нормальных батареях оно порядка 22 В

И все бы ничего, но если проводить работы на оборудовании не отключив солнечные батареи, напряжение холостого ходы выведет из строя инвертор или другую подключенную технику, не рассчитанную на подобный вольтаж. Потому при любых работах — переключении проводов, подключении/отключении аккумуляторов и т.д. и т.п — первое что вы должны сделать — отключить солнечные батареи (снять клеммы). Перебрав схему, их подключаете последними. Такой порядок действий сохранит вам много нервов (и денег).

Как установить солнечные батареи для дома?

В связи с постоянным повышением тарифов на энергоносители и стимуляцией зеленой энергетики в ряде государств, для обывателей стал актуальным вопрос организации собственной солнечной электростанции. Для чего многими владельцами частных территорий и квартир осуществляется установка солнечных батарей для дома. Но далеко не все автономные источники выдают ожидаемые от них результаты, а некоторые вообще не функционируют. Поэтому далее мы рассмотрим основные нюансы использования солнечных батарей и детальный алгоритм установки, что позволит вам добиться максимального эффекта.

Расчет потребляемой энергии и окупаемости

Как мы видим, вопрос, как выбрать солнечную батарею далеко не праздный.

Составим для себя небольшую таблицу всех предполагаемых потребителей электричества в вашем дачном доме.

В таблице необходимо собрать:

• все устройства потребляющие электроэнергию,
• их существующее или предполагаемое количество во всем доме,
• мощность каждого устройства,
• время работы в часах и потребляемую мощность прибора в кВт.

Вторая таблица дает возможность оценить те затраты, которые необходимо отдать за покупку оборудования.

Очень важно рассчитать полную нагрузку автономного инвертора при одновременном включении всех потребителей электроэнергии в вашем доме. Полученные показатели в правой колонке суммируем. Результат — мощность вашего будущего инвертора для вашей сети

Результат — мощность вашего будущего инвертора для вашей сети

Полученные показатели в правой колонке суммируем. Результат — мощность вашего будущего инвертора для вашей сети.

Не забудем про пиковые скачки напряжения при пуске некоторого электрооборудования, например, такого как поливочный электронасос. Если у будущего инвертора пиковая нагрузка окажется ниже вашего суммарного скачка всех приборов, подключённых к домашней сети, то ваш преобразователь может просто этого не выдержать и сгореть.

Каркас

Кроме того, при бОльших размерах солнечных батарей должен быть усилен и алюминиевый каркасный профиль. Увеличена толщина, добавлены ребра жесткости.

Не все китайские производители это делают, предпочитая собирать все на стандартных профилях.

Ошибка №13
В итоге из-за увеличения парусности и снеговетровой нагрузки происходит деформация конструкции.

Прибавьте сюда проблемы с транспортировкой и подъемом на крышу негабаритных размеров. Поэтому покупайте солнечные панели стандартного размера.

Проверяйте надежную герметизацию между рамкой и панелью.

Ошибка №14
Там не должно быть никаких трещин или пустот.

Во все щели при эксплуатации будет попадать снег и вода, а при замерзании лед начнёт выдавливать стекло из рамы. Вот характерные повреждения такого рода:

Ошибка №15
Уголки рамки должны сходиться между собой без перекосов.

Из-за их смещения даже на пару миллиметров как раз и образуется щель между рамой и стеклом с лицевой стороны.
