Как вывести дымоход через стену

Материалы и инструменты для монтажа

Если раньше дымоотводы делали кирпичными, сейчас же выбирают, например, конструкцию сэндвич. Преимущества у такой конструкции следующие:

1. Высокий срок эксплуатации (если использовать материалы из нержавейки).
2. Общий вес – небольшой, что упрощает установку.
3. И третий момент, немаловажный лично для меня: эстетическая привлекательность.

Чтобы установить дымоход сэндвич, самое главное – выбрать хорошие материалы. От того, насколько прочной и устойчивой к высоким температурам будет каждая труба, зависит целостность всей конструкции. Я советую выбирать те, что сделаны из огнестойкой стали и оцинкованного металла.

Некоторые советы по подключению

Одно из главных условий — диаметр дымохода твердотопливного котла должен быть не меньше, чем выходной патрубок для отходящих газов самой установки. В противном случае появляется недостаток пропускной способности газохода при работе агрегата на средней и максимальной мощности, что недопустимо. Если форма вертикальной шахты – прямоугольная, а выход для газов из отопителя круглый, надо сопоставить их между собой по площади проходного сечения.

При подключении твердотопливного котла надо проследить, чтобы длина дымохода на его выходе равнялась не менее двух диаметров до первого поворота, а последних было как можно меньше на всем протяжении газохода. Каждый поворот создает дополнительное возмущение потока и турбулентность, вызывающая повышенное местное сопротивление. Соответственно, ухудшается сила тяги.

Чтобы поток газов, проходящий через круглое сечение дымохода, плавно перетекал в вертикальную шахту, горизонтальный участок от нее до отопительной установки лучше расположить под углом. В идеале этот угол равняется 45º, однако, это не всегда возможно, поэтому приемлемо значение 30 и даже 15º с наклоном в сторону агрегата. Если же последний оснащен нагнетателем или дымососом, то соблюдение наклона становится не столь важным, поскольку продукты горения выбрасываются принудительно.

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Крепление дымохода настенного котла

Правила установки дымовой трубы, напрямую зависят от модели, котла. Атмосферные агрегаты с открытой топкой работают на естественной тяге, а конструкции с закрытым топочным устройством, подсоединяются к дымоходу коаксиального типа, в котором происходит одновременный принудительный забор воздуха и удаление дымовых газов при помощи дутьевого вентилятора.

Высота вывода оголовка дымовой трубы зависит от дистанции дымового патрубка котла и места расположения конька либо парапета:

1. Если она не более 1.5 м, тогда трубу устанавливают с возвышением на 0.5 м выше точки парапета/конька.
2. Если расстояние находится в диапазоне 1.5-3 м, то ее самая высокая точка не должна находиться, ниже парапетов.
3. В случае, если промежуток более 3 м, труба монтируется таким, чтобы верхний уровень ее располагался не ниже линии под углом в 10 градусов от конька к горизонту.

Зачем нужен дымоход

польза дымохода для газового котла

Угарный газ представляет собой опасное химическое соединение для организма живых существ, которое образуется в процессе горения различных продуктов и веществ. При этом химическое соединение оказывает негативное влияние на внутренние органы в процессе его вдыхания – это может привести к отравлению и интоксикации.

Большинство людей недооценивают опасность этого химического соединения. Страшно то, что само вещество не имеет едкого запаха, поэтому его сложно почувствовать – отравление организма происходит медленно, но в дальнейшем это может привести к неприятным последствиям. Проникновение угарного газа чревато тем, что вместе с гемоглобином вещество образует частицы, преграждающие путь питательных веществ (в частности, кислороду) к клеткам. Чтобы не нанести подобный ущерб здоровью, рекомендуется правильно устанавливать в помещении дымоход и следить за его состоянием (при необходимости проводить периодическую чистку). Данное устройство позволяет перенаправлять из дома углекислый газ, а следовательно, защищает домочадцев от возможных проблем со здоровьем.

Правила безопасности

Вне зависимости от того, через что будет дым из вашего дома выходить наружу, при устройстве дымохода нужно подумать о безопасности. Особенно серьезно к этому надо подходить, если дом деревянный. Но пожары возникают и в кирпичных, и в бетонных домах, и чаще всего причиной становится неправильно сложенный дымоход.

В любом случае каналы дымохода должны быть изолированы от стен, причем по всей длине. Обеспечить это можно двумя способами:

• применением специальных теплоизолирующих материалов;
• применение многослойных конструкций при монтаже самого дымохода.

Чем изолировать?

В продаже вы можете встретить несколько видов теплоизоляторов:

• минеральную вату;
• асбест;
• базальтовый картон;
• суперсил.

Чему отдать предпочтение?

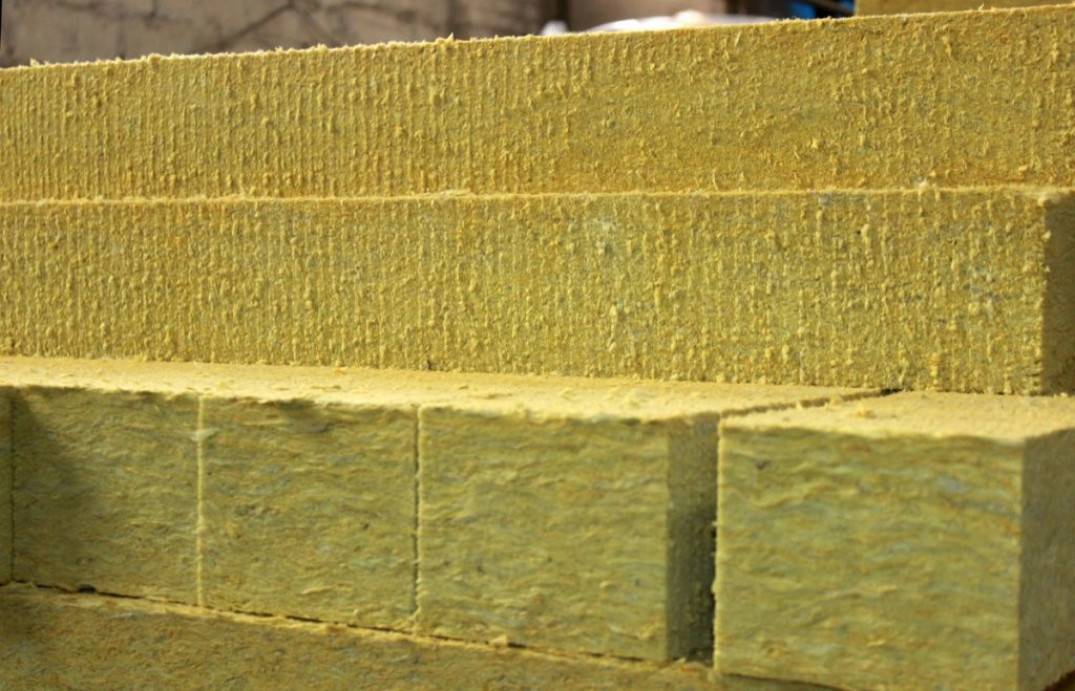

Минеральная вата – это классика жанра

Материал известен давно, он прекрасно подходит для того, чтобы оборачивать трубы, а работать с нею просто и удобно.
Годится и асбест, но очень важно расположить его так, чтобы жильцы дома с этим веществом не контактировали – он считается канцерогенным. Используют его главным образом потому, что он обеспечивает почти идеальную теплоизоляцию,
Базальтовый картон – материал относительно новый, но уже завоевавший широкую популярность благодаря своим уникальным свойствам

Он долго служит, очень эффективен, но дорог.
Отличными теплоизолирующими качествами отличается и суперсил. Он – самый дорогой, но и самый надежный.

Элементы конструкции

В конструкцию отопительной системы входят:

• собственно отопительный прибор;
• труба-сэндвич;
• вольфрамовый электрод:
• тройники;
• конденсаторные трубки.

От котла и печи необходимо сделать отводы, учитывая при этом угол отклонения. Вольфрамовый отвод соединяет части отвода. Сколько их должно быть – зависит от конструкции всей системы

В переходах устраиваются смотровые окна или заслонки, и очень важно, чтобы они не касались стенок трубы. Нужна и подставка под тройник, то есть квадратная стальная труба

Из нержавейки делается и сам тройник, они бывают трех типов:

Рассчитываем правильные размеры для дымохода

Точная схема монтажа дымохода сэндвич зависит от габаритных размеров трубы, необходимых для нормального вывода дыма

Для этого важно рассчитать размеры поперечного сечения и длину трубы

Определяем размеры сечения трубы

• 0,14*0,14 м при тепловой мощности котла до 3,5 кВт;
• 0,14*0,20 м при мощности от 3,5 до 5,2 кВт;
• 0,14*0,27 м при мощности от 5,2 до 7 кВт.

То есть размеры сечения зависят непосредственным образом от тепловой мощности отопительного оборудования. Указанные выше параметры помогут вам самостоятельно подобрать размер сечения . Если в качестве дымохода будет использоваться труба круглого сечения, то его площадь должна быть равной площади сечения прямоугольной трубы для определенной мощности котла.

Все элементы дымохода сэндвич должны иметь определенную длину.

• в соответствии со СНиП 41-01-2003 высота трубы, улавливающей дым, не должна быть меньше 500 см;
• трубу дымохода выводят выше конька на 50 см и более;
• если кровля дома изготовлена из горючего материала, то должна составлять не менее 1 м;
• при наличии пристроек, высота крыши которых выше основного здания, трубу дымохода выводят выше данной пристройки.

Влияние расположения трубы на ее высоту:

• Для плоской кровли труба должна выводится на 50 см выше от поверхности крыши.
• Если труба дымохода располагается близко к коньку (до 150 см), то ее высота должна быть на 50 см выше конька.
• Если труба располагается на расстоянии до 3 м от конька, то ее можно выводить вровень с коньком, главное – понимать, как собрать дымоход из сэндвич труб.
• Если дымоход располагается далеко от конька (более 3 м), то конец трубы может выводится ниже его уровня (линия проведенная от конька к концу дымохода должна иметь угол к горизонту до 10 градусов).

Основываясь на предписаниях выше, вы уже знаете, как правильно собрать сэндвич дымоход.

Основные разновидности дымоходов для бани

Содержание материала

• 1 Основные разновидности дымоходов для бани
• 2 Кирпичная дымовая труба для бани
• 3

  3.1 Цены на дымоходы

  Особенности металлического дымохода

• 4 Наружный дымоход
• 5

  5.1 Цены на сэндвич дымоходы

  Внутренний дымоход

• 6

  6.1 СНиП 41-01-2003. Файл для скачивания

  Безопасность

• 7

  7.1 Цены на комплект дымохода

  Устройство кирпичного дымохода

• 8 Кладка трубы из кирпича
  • 8.1 Видео — Кладка распушки
  • 8.2 Видео — Кладка печи и дымовой трубы
• 9 Выбор металлической трубы для сооружения дымохода в бане
• 10 Монтаж металлического дымохода для бани
  • 10.1 Цены на коаксильный дымоход
  • 10.2 Видео — Монтаж дымохода сэндвич
• 11 Прокладка теплозащиты
• 12 Изготовление сэндвич-труб своими руками
• 13 Простой способ устройства дымохода
• 14

  14.1 Видео — Типичные ошибки при установке печей и дымоходов

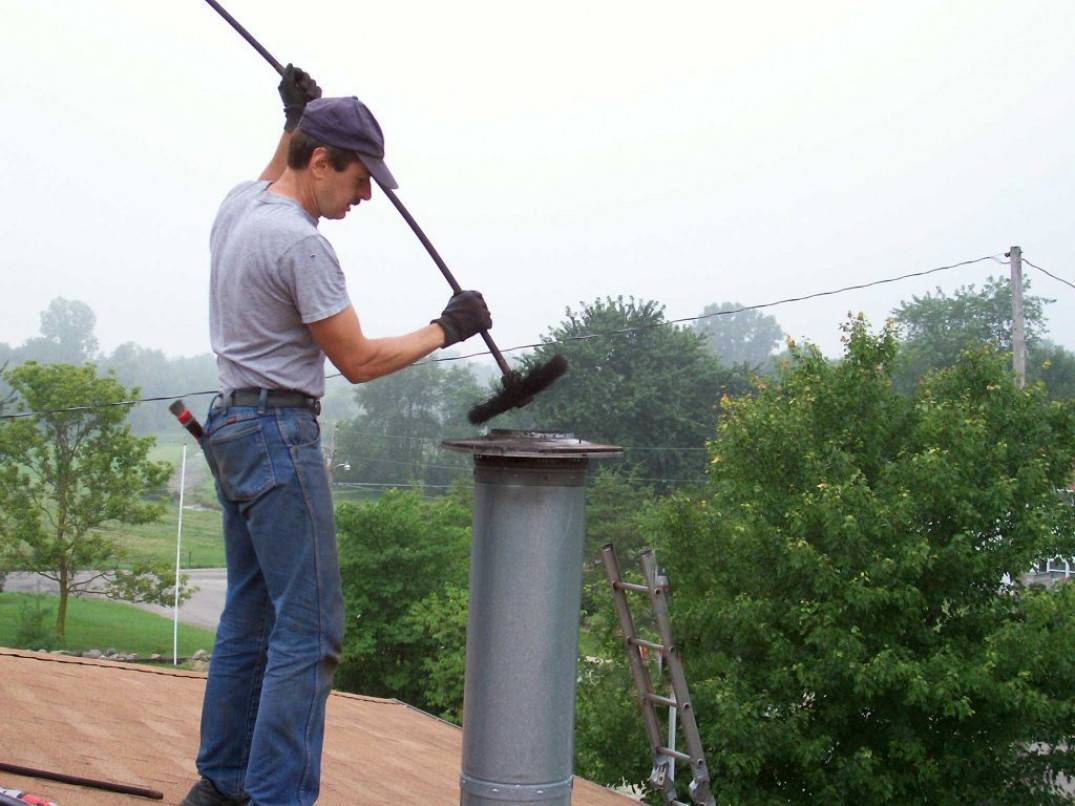

  Обслуживание дымохода из кирпича и из металла

Характеристика	Виды	Особенности
По материалу	Металлические, кирпичные, керамические, асбестоцементные, полимерные	Металлические трубы просты в установке, и большинство предпочитает именно этот вариант. Кирпичный дымоход сделать сложнее, но он более долговечен, чем металлический, и лучше сохраняет тепло. Керамическая труба стоит дороже, но она проста в установке, отличается хорошей термоизоляцией, жаростойкостью и долговечностью. Асбестоцементные дымоходы очень дешевы, но не выдерживают температуры выше 300°C, как и полимерные
По конструкции	Наружные и внутренние	Наружный дымоход выходит сквозь стену и идет вверх снаружи помещения, внутренний выводят через потолок и кровлю

Виды дымоходов по материалу изготовления

Внутренний и наружный дымоходы

Металлические дымоходы

Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:

1. Удобство и быстрый монтаж.
2. Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
3. Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
4. Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
5. Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.

Схема устройства сэндвич-трубы.

При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.

Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:

• от 0,5 мм для газовых, солярочных и пеллетных котлов;
• от 0,8 до 1,0 мм для печей, банных печей и каминов;
• от 1,0 мм для котлов на угле.

Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.

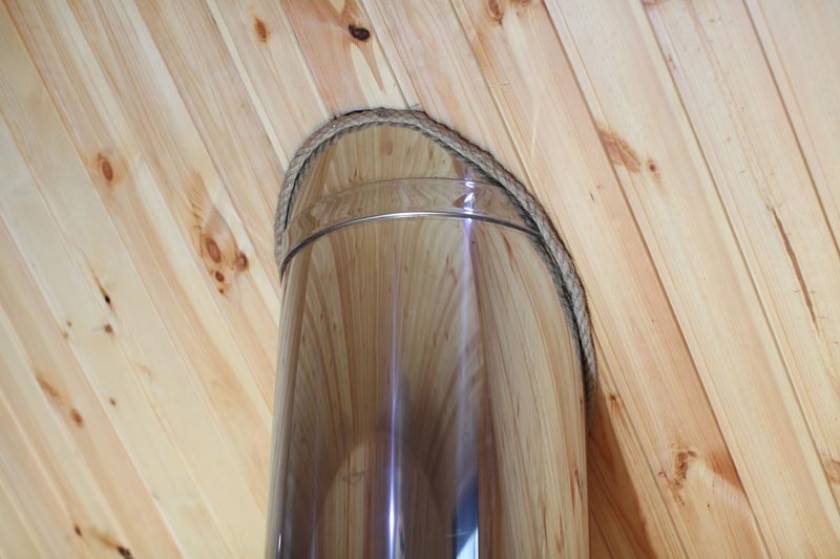

Перекрытие

Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.

1. В случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
2. Эта разделка называется чердачной или межэтажной.
3. Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
4. Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
5. Проводим через круглое отверстие дымоход.
6. Заполняем пространство базальтовой ватой

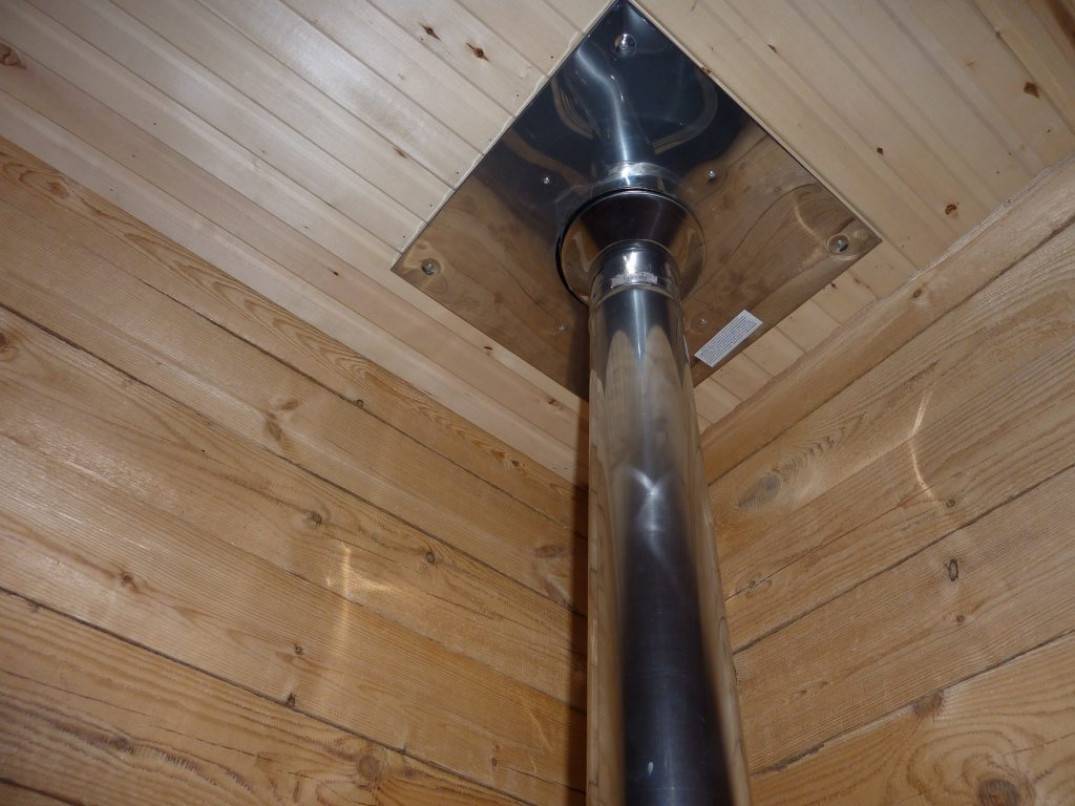

Разделка заводская.

Разделка смонтированная. Пространство между трубой и металлической стенкой тоже заполняется минватой.

Кровля

Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.

Крышная разделка.

1. Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
2. Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
3. Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
4. Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
5. Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.

Проход через кровлю.

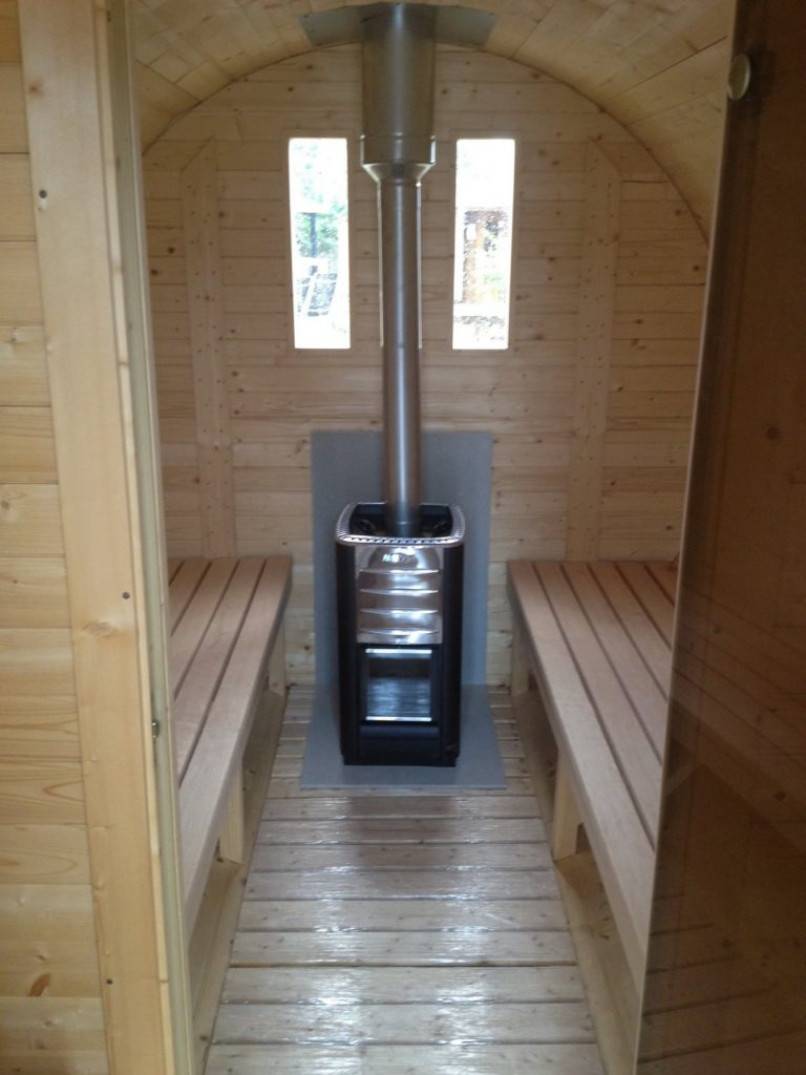

Подбор дымохода для бани

Для обустройства отопления банного помещения не существует индивидуально разработанной дымоходной системы. Подбирают ее в зависимости от типа котла, вида топлива и конструктивных характеристик помещения. Устройство подобных дымоходов для разных печей практически одинаково. Коаксиальная труба, как правило, изготавливается из высококачественного пластика или алюминия

Во время приобретения подобной системы необходимо обратить внимание на наличие всех перемычек, которые предназначены для того, чтобы не допустить соприкосновения труб

Коаксиальный дымоход не рекомендуется проектировать самостоятельно, поскольку в процессе необходимо учитывать множество различных нюансов. Любая ошибка может привести к нежелательным последствиям, которые обойдутся довольно дорого.

Все рекомендации по грамотному проектированию можно найти в российском СНиПе 2.04.08-87 «Правила безопасности в газовом хозяйстве». Не владея специальными навыками и знаниями, в этих требованиях будет сложно разобраться. Для упрощения можно приобрести полностью готовую систему, в комплект которой входят все необходимые сертификаты. По своей конструкции подобные устройства бывают горизонтальными и вертикальными.

Особенности дымохода для бани

Первоначально русские бани топились «по-чёрному». Банные дымоходы попросту отсутствовали. Печь загружалась дровами, через какое-то время они полностью выгорали. Дым и прочие продукты горения частично выводились наружу через двери, частично оседали на стенах. Вся баня изнутри была закопчена и покрыта слоем сажи, отсюда и название — по-чёрному. Если дрова в топке не выгорели полностью, то тлеющие угли продолжали выделять угарный газ, что создавало опасность отравления с разными последствиями, вплоть до летального исхода. Примечательно, что и сегодня находятся любители такого типа бань, считающие их наиболее правильными и полезными.

Современные конструкции печей имеют систему дымовыведения, позволяющую находиться внутри во время растопки печи и обеспечить качественную отделку помещений в бане. Банные дымоходы работают в связке с печами меньших объёмов, поэтому они имеют относительно небольшие размеры и протяжённость дымового канала. Они быстрее прогреваются, что позволяет избежать образования большого количества конденсата. При этом малая высота трубы создаёт угрозу обратной тяги, когда турбулентные потоки ветра создают высокое давление, выдавливающее дым внутрь помещения. Для того чтобы избежать опасности попадания продуктов горения внутрь помещения, надо знать, как правильно сделать дымоход в бане, каким образом соединяются печи и дымовыводящие каналы.

Это тоже важно знать: Выводим печную трубу на крышу правильно

Конструктивные и технические особенности сэндвич трубы и сооруженных из нее дымоходов

Перед тем как разбираться в вопросе о том, как правильно собрать дымоход из сэндвич труб, стоит познакомиться с ключевыми особенностями и техническими характеристиками как основного материала, так и изготавливаемых из него конструкций, которые, как уже упоминалось выше, отличаются легкостью и простотой монтажа.

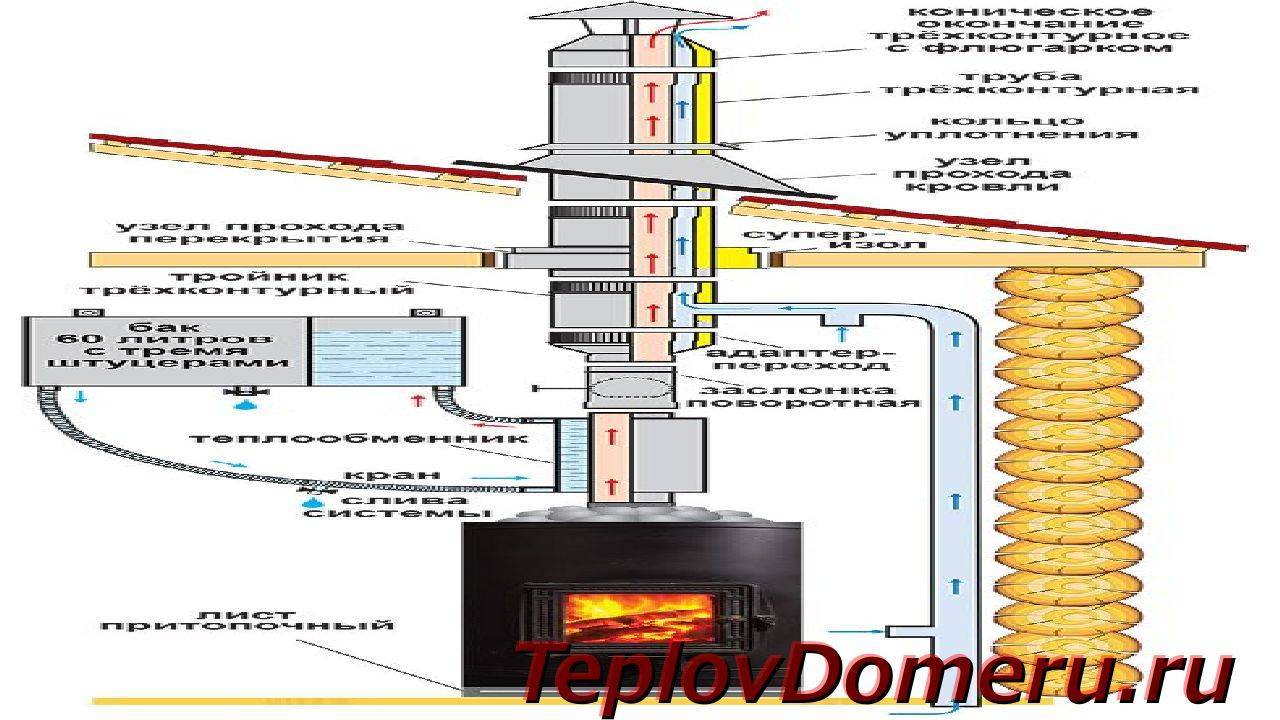

Схематический принцип монтажа дымохода сэндвич

Но несмотря на это, сооружения из сэндвич труб надежны, что обеспечивается за счет применения при их изготовлении сразу нескольких современных материалов, которые способны наделить готовое изделие отличными изоляционными и прочностными свойствами.

Из чего же конкретно делают сэндвич трубы для дымохода?

• Во время их изготовления применяются 2 трубы, произведенные из высококачественного сплава стали. При этом диаметр внешнего изделия всегда значительно больше внутреннего.
• Такая разница необходима для прокладки между изделиями теплоизоляционной прослойки, состоящей обычно из негорючей базальтовой ваты.
• Наружная труба выполняет одновременно защитную и эстетическую функцию. Она предохраняет изделие от механического воздействия и, как следствие, повреждений. При этом она имеет привлекательный внешний вид.
• Внутренняя труба характеризуется стойкостью к высоким температурам, ведь через нее проходят горячие потоки воздуха.
• Теплоизоляционный материал, в свою очередь, призван компенсировать разницу температур, возникающую между обеими трубами.

Сэндвич-труба в разрезе

Утеплитель, смонтированный между трубами, может иметь разную толщину, которая зависит:

• от эксплуатационной температуры и ее колебаний;
• разницы в диаметре наружной и внутренней трубы;
• размеров отверстия в печи, с которым соединяется дымоход.

Что касается принципа сборки, то монтаж дымохода из сэндвич труб также неразрывно связан с особенностями конструкции. Поэтому для крепления сооружения своими руками, с ними следует ознакомиться.

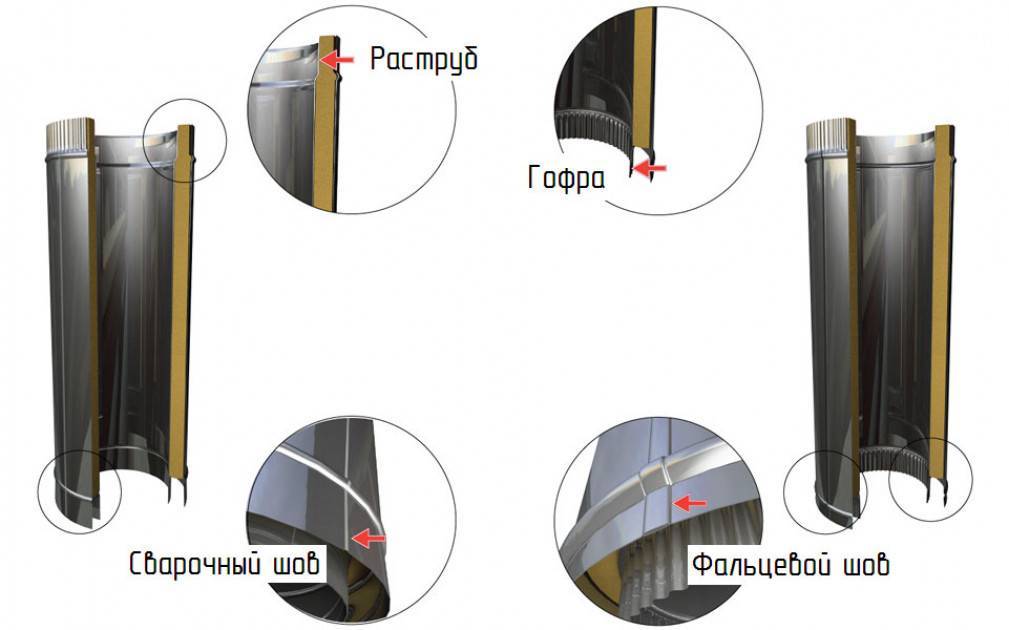

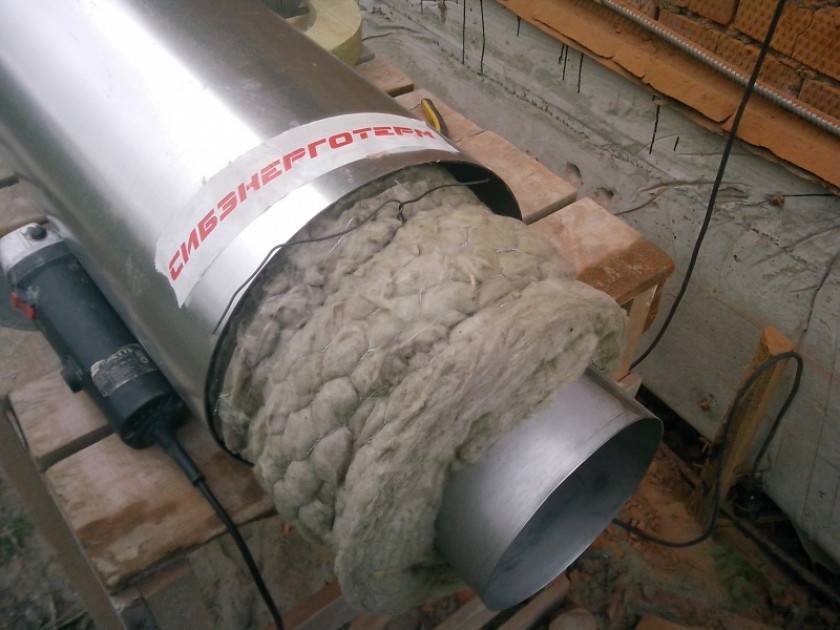

Чтобы сделать сэндвич трубу для дымохода самостоятельно, необходимо учесть, что крепежные элементы могут скрепляться между собой при помощи двух типов соединения, позволяющих производить монтаж с использованием:

• концевых гофрированных элементов;
• раструбного соединения.

Первый вариант позволяет осуществить сборку достаточно быстро, но для его применения придется приобрести специальный герметик, который стоит недешево. Второй же тип соединения сложней в исполнении за счет присутствия необходимости тщательной подгонки составляющих. Однако если все сделать верно, то монтаж получится более герметичный.

А теперь рассмотрим технические свойства и характеристики сэндвич труб при помощи таблицы.

Таблица 1. Дымоходы из сэндвич труб: размеры и технические характеристики.

Материал изготовления	Внутренний слой сэндвич трубы в основном производят из оцинкованной стали, и об этом уже было сказано. А вот внешняя труба может быть выполнена также из меди, латуни, нержавеющей стали и некоторых других материалов. При этом от содержания легирующих составляющих, а также различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена
Оптимальная толщина утеплителя	25-60 мм
Срок службы	около 15-20 лет
Внутренний диаметр труб для дымоходов	Варьируется в промежутке от 115 до 300 мм
Толщина используемой при изготовлении стали	0,5-4 мм
Температурный режим	Сэндвич трубы выдерживают значительные колебания температур, при этом максимальное значение может достигать 90-95 градусов

Характеристики наиболее распространенных сэндвич труб среди потребителей

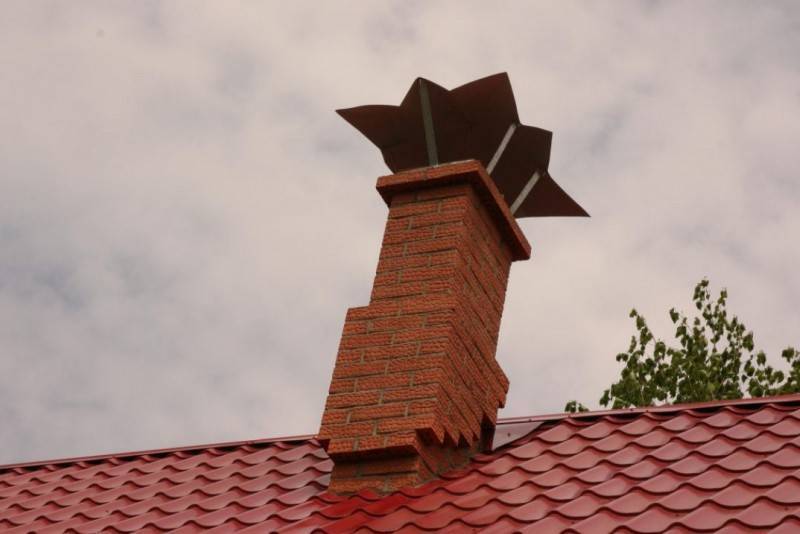

Предназначение дымника

Еще с древних времен люди обогревают свои жилища с помощью печей, каминов. Немного позже стали использовать котлы, но труба для выхода продуктов сгорания необходима в любом случае. Для бесперебойного выхода дыма их дымохода необходимо установить дымник

, представляющий собой надежную защиту дымоходной трубы:

• от попадания в нее осадков,
• мусора,
• птиц,
• для усиления тяги,
• защиты дымоходной трубы от разрушения.

Также дымники выполняют декоративную функцию, украшая крышу здания, потому что современные флюгарки имеют различные формы и красивую декорацию. Колпак на дымоходную трубу устанавливают не только на дымоходы, но и на газоходы, вентиляционные выводы. Для качественного выполнения своих функций дымники должны иметь правильную конструкцию.

Требования к выводным каналам и их виды ↑

Перед обустройством дымохода необходимо учесть ряд моментов, касающихся допустимости прокладки в том или ином помещении. При его проводке через стену должны соблюдаться следующие обязательные условия:

• Такой дымоотвод не допускается монтировать рядом с линиями прокладки инженерных коммуникаций.
• Проводка через стену должна делаться на участке, где отсутствуют стыки между отдельными трубными заготовками.
• Подготовленное отверстие обязательно ограждается защитным кожухом, под которым в зазорах укладывается теплоизоляционная прокладка.
• Выводная труба в районе прохода дымохода через стену жёстко фиксируется посредством специальных крепежных элементов, располагаемых с шагом не менее 60 см.
• Горизонтальные участки при подводке к стене не должны превышать одного метра в длину.

По своему конструктивному исполнению предназначенные для вывода через стену дымоходы делятся на одноконтурные и двухконтурные системы.

Одноконтурное исполнение отводящего дым канала допускается при наружном размещении дымохода в сооружениях из негорючего материала (кирпича и бетона). Его основные преимущества – это относительная простота монтажа и невысокая стоимость. К особенностям этого способа обустройства дымоотвода можно отнести использование стандартных стальных и нержавеющих труб.

При монтаже двухконтурной отводной системы используются не одна, а две вставленные она в другую трубные заготовки. Перед тем как вывести трубы от печи через стену в промежутке между ними размещается слой утеплительного материала. Такой вариант обустройства проходящего через стену дымохода имеет повышенную степень термической защиты и рекомендуется к применению в деревянных строениях.

На заметку
Всё большее распространение в частном строительстве получают конструкции на основе современных сэндвич труб, отличающиеся своим привлекательным видом, сравнительно малым весом и длительными сроками эксплуатации.

Понятно, что монтаж дымохода через стену в деревянном доме предполагает его частичную или полную прокладку с внешней стороны жилого здания. Разберём положительные и отрицательные стороны этого способа обустройства выводного канала.

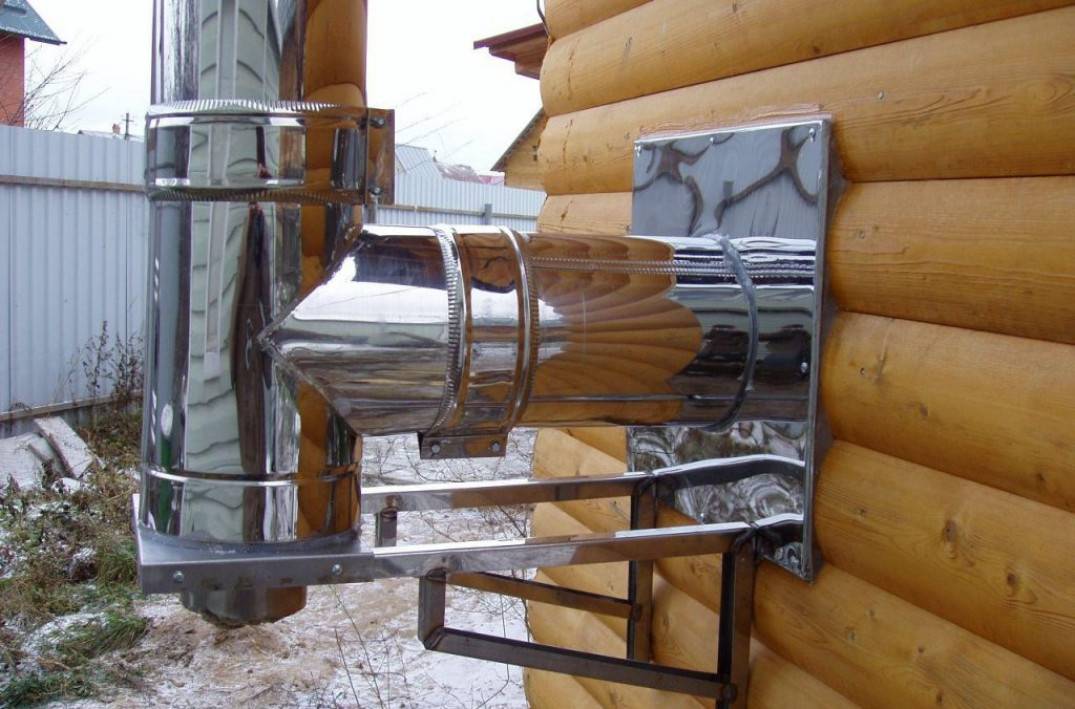

Сборка дымохода и его вывод через стену ↑

Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:

• набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
• так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
• крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);
• специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
• встраиваемый в дымоход сборник влаги (конденсата).

При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.

Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.

Все дальнейшие операции осуществляются в следующей последовательности:

• Сначала в деревянной стене в соответствии с разметкой проделывается круглое отверстие, соответствующее диаметру выбранной трубной заготовки (с небольшим запасом на утеплитель).
• Затем сквозь него прокладывается горизонтальный участок отвода, идущего непосредственно от отопительного прибора.
• Поверх отводной заготовки монтируется слой теплоизоляции, оптимально подходящей для данных условий, а само отверстие с внутренней стороны закрывается специальным защитным кожухом.

Важно
Проход сэндвич трубы через стену также подлежит обязательной термоизоляции.

izoliacia-vihoda-1
izoliacia-vihoda-2

• К уложенной горизонтальной трубе под углом 90 градусов снаружи крепится вертикальная часть выводного канала, тройники которой фиксируются с помощью опорных кронштейнов, а стыки закрепляются посредством хомутов.
• С нижней стороны тройника монтируется конденсационный бак, а основной отводной канал фиксируется на стене посредством тех же хомутов и кронштейнов, располагаемых на удалении не более 60 см один от другого.

Специалисты советуют также организовать изоляцию прокладываемых труб от наружной поверхности стен здания (посредством базальтового минерального утеплителя, например). Этот приём обычно применяется при прокладке дымоходов в строениях из древесных материалов.

В заключении отметим, что пользователи нередко задаются таким вопросом: а как вывести трубу из бани через стену и предъявляются ли к этой процедуре какие-то особые требования?

Ответ на это вопрос достаточно прост. В условиях бани отвод дымохода обустраивается точно таким же образом, однако в этом случае к его изоляции предъявляются повышенные требования, а именно:

• отверстие для отводного канала защищается особыми негорючими материалами (огнезащитной тканью, например);
• кроме того, этот участок стены обивается металлическими листами, предохраняющими древесный материал от излишнего перегрева и возгорания.

Все остальные действия по прокладке дымоотвода в бане аналогичны уже описанным ранее операциям.

https://youtube.com/watch?v=wlOfDC9YLwM%3F

2022 stylekrov.ru

Основные правила вывода

Один из главных вопросов при строительстве системы отвода — как правильно организовать вывод дымохода через стену.

Осуществляя вывод дымохода через стену очень важно соблюсти угол в 90 градусов. Следующий элемент конструкции устанавливается перпендикулярно предыдущему

Внизу я прикрепил сборник конденсата, а все основные элементы – сверху.

Схема вариантов вывода дымохода

Получившийся проход через стену тщательно изолируется. Все стыки (там, где находится крепление различных элементов) обязательно уплотняйте хомутами.

Еще один важный нюанс – правильное и надежное крепление дымохода к стене. Мне в свое время вовремя подсказали, что крепить нужно на примерно одинаковых промежутках. На мой взгляд, наиболее удачное расстояние для установки креплений — 50-60 см.

Обязательно нужно изолировать трубу от стены. Оптимальный вариант – качественно и доступно – это базальтовое волокно. Финальный этап – «горловина» дымоотвода накрывается специальным колпаком.
