Проверка исправности ТЭНа с помощью тестера
Если визуальный осмотр ТЭНа не дал результатов, то не спешите радоваться, что с деталью все в порядке. Скорей всего внутри нагревательного элемента произошел обрыв спирали, который увидеть невозможно, так как внешняя оболочка цела и не имеет каких-либо явных дефектов.
Проверить данную версию поможет обычный бытовой тестер, которым надо прозвонить сам нагревательный элемент, а также термостат, если в конструкции водонагревателя данный элемент предусмотрен. В большинстве моделей термостаты устанавливаются производителями в обязательном порядке.
Сначала проверяют целостность нихромовой спирали, находящейся внутри нагревательного элемента. Переведя тестер в положение звонка, соединяют его клеммы с клеммами проверяемой детали. Спираль ТЭНа исправна, если слышен в момент соединения клемм звонок. Если же тестер не издает звук, значит, спираль имеет обрыв. Такой нагревательный элемент уже не починишь, придется менять.
Замене деталь подлежит и в случае наличия пробоя. Чтобы обнаружить пробой в изоляции, надо отсоединить одну из клемм тестера и поводить ею по оболочке нагревательного элемента. Наличие звукового сигнала при этом будет говорить о том, что пробой имеет место быть. Такой ТЭН также выбрасывают.
Диагностика тэна (нагревательного элемента), установленного в водонагревателе, с помощью тестера или цифрового мультиметра. Прибор позволяет точно определить неисправность детали
Проверив работоспособность нагревательного элемента, приступают к тестированию термостата. Вставив деталь в ТЭН, соединяют клеммы тестера с клеммами терморегулятора, используемыми для подвода электричества. Услышав характерный звонок, делают вывод, что термостат исправен. В противном случае перегоревший термостат заменяют, причем для этого даже не надо сливать воду. С бойлера, отключенного от электричества, снимают панель, отсоединяют от термостата все соединительные провода, ставят новый регулятор температуры нагрева воды, восстанавливают все контакты.
Эксплуатация неисправного водонагревателя чревата печальными последствиями, так как высока вероятность поражения электрическим током.
Слив воды и разборка водонагревателя
И так, когда определились, что вскрывать все-таки нужно, первым делом отключаете питание, вытащив вилку с розетки. Затем сливаете с титана воду. Для этого перекрываете краны подачи горячей и холодной воды.
Откручиваете шланг холодной воды, подставив подходящую емкость для слива.
Если вода не течет со снятого шланга, это говорит о воздушной пробке. Нужно ее убрать. Для этого достаточно немного ослабить гайку в месте подключения патрубка горячей воды к трубе.
Далее открываете предохранительный клапан и спускаете воду через него. Если клапан вдруг оказался забит, то придется скрутить вентиль целиком. Вода сплошным потоком пойдет из бойлера.
После слива, полностью скручиваете с титана оба вентиля (горячий+холодный), чтобы вскрыть нижнюю крышку и получить доступ к тэнам.
Есть современные модели, где нижняя крышка идет разборной и чтобы ее снять, не обязательно трогать вентиля. Она идет в виде пластиковой вставки закрепленной на нескольких винтах.
Отсоединяете провода питания, предварительно запомнив или пометив маркером, какой куда подключен. А еще лучше нарисовать схемку. Как правило, все провода цветные и сделать это будет легко. Иначе в такой куче проводки можно и запутаться.
Не хотите ничего рисовать, тогда элементарно сделайте пару фотографий на сотовый телефон. Будете точно знать расположение всех элементов и проводов.
После этого откручиваете по периметру гайки или винты крепления самого тэна.
Откручивать можно в любой последовательности, а вот закручивать их необходимо также, как головку двигателя или колеса на авто, то есть крест накрест.
Если вы сразу же прикрутите какую-то гайку до упора, это приведет к искривлению фланца и не будет необходимой плотности прилегания. Следовательно, прокладка держать не будет и появится течь.
Аккуратно вытаскиваете греющий элемент наружу. Он весь будет в ржавчине, а от магниевого анода, кроме тонкой прогоревшей железки и вовсе может ничего не остаться.
Проверка исправности тэна
Как можно понять, что тэн сгорел и пришло время его менять? Если сигнальные лампочки индикатора светятся и показывают, что бойлер включен, но он при этом не греет, это только косвенная причина.
Дело может быть в проводке, нарушении контакта или толстом слое накипи. Основную проверку нужно проводить мультиметром, путем замера сопротивления. Как это сделать, подробно описывается в статье “Подключение бойлера к электросети – ошибки и правила.”
Еще можно проверить наличие потенциала между нулем и корпусом прибора. Когда тэн разрушается, его токоведущая спираль соприкасается с водой, а через нее напряжение попадает на корпус бойлера.
Замер делать лучше мультиметром, в режиме измерения переменного напряжения. На циферблате может быть как пару десятков вольт, так и все 220В. Это уже говорит о 100% неисправности и необходимости менять элемент нагрева.
Если у вас стоит УЗО, как и должно быть при нормальной схеме, то оно начинает выбивать при попытке включить и подать питание.
Правильное УЗО (не 30мА, а max 10мА) – это обязательный элемент схемы при подключении любого бойлера, иначе напряжение у вас запросто может оказаться на смесителе, воде из под крана на кухне и в других неожиданных местах.
Как заменить ТЭН?
Замена ТЭНа не очень сложна, но надо четко следовать инструкции, так как оборудование довольно массивное.
Для работы потребуются такие инструменты:
- прямая и крестообразная отвертки;
- несколько накидных гаечных ключей (8/10, 14/22);
- мультиметр;
- пассатижи;
- кусок чистой ветоши;
- новый ТЕН, возможно, будет необходим магниевый анод (зависит от конструкции нагревателя).
https://1popechi.ru/youtu.be/6IrIM1KH8RA
Как заменить ТЭН в водонагревателе? Если все готово, можно начинать разборку оборудования:
- сначала отключается подача воды. Достаточно перекрыть специальный кран на трубе около самого бойлера или общий на стояке. Все зависит от того, каким способом было осуществлено подключение всего оборудования при его установке;
- далее следует обесточить оборудование, обычно для этого хватает выключения вилки из сети. Но после снятия защитной крышки мультиметром все же надо проверить, есть ли на клеммах напряжение;
- теперь из накопительного бака надо слить воду. Тут все предельно просто: на выход надевается шланг, после чего открывается подача воды. Бак опустошается постепенно, на это потребуется время. Если такого специального крана нет, то все немного сложнее. Придется откручивать шланг для подачи холодной воды, после чего постепенно по одному ведру сливать воду. Хорошо, если нагреватель небольшой, но если его объем значительный, то придется потрудиться, пока он полностью не будет опустошен. Во время слива воды надо открыть кран, предназначенный для подачи горячей воды, чтобы в бак мог поступать воздух;
- можно отсоединить все провода. Надо запомнить, какой и как соединить при сборке, можно использовать для этого бирки;
- снимается ТЭН, он обычно фиксируется болтами в количестве 6 штук. При снятии нагревательного элемента может еще вылиться небольшое количество воды, будет высыпаться накипь, грязь. Поэтому под бак надо подставить емкость, чтобы потом не убирать жидкую грязь с пола. После того как нагревательный элемент убран, необходимо перевернуть бак, слить все остатки воды, которые еще в нем могли остаться;
- перед тем как заменить ТЕН, необходимо очистить внутреннюю поверхность бака. Для этого применяется обычная ветошь, достаточно аккуратно протереть стенки. Чтобы ускорить сушку, можно воспользоваться бытовым феном;
- заменяется нагревательный элемент. Требуется сразу проверить герметичность бака, потом будет делать это поздно. Для герметичности используется резиновая прокладка. Ее надо заменить, если на ней есть вмятины, разрывы и прочие дефекты.
https://1popechi.ru/youtu.be/xh94T1Xkcfk
Заключительные работы
Бак можно поставить на место, подсоединить все провода, поставить на место защитную крышку, соединить шланги, после чего пустить холодную воду. В сеть водонагреватель пока включать нельзя. Надо подождать, пока накопительный бак полностью не наполнится водой, течи не должно быть. Наполняться бак будет до тех пор, пока из крана для подачи горячей воды не начнет выходить весь воздух. Если герметичность проверена, а вода поступает исправно, то оборудование можно смело подключать к электрической сети, дождаться момента, когда вода нагреется до необходимой температуры. На этом вопрос, как заменить ТЕН, решен. Вся работа займет примерно 1,5 часа, но самостоятельная замена и чистка сэкономит много средств.
https://1popechi.ru/youtu.be/koaYwaW3_Hk
Любой электрический водонагреватель требует регулярного осмотра и профилактики. Кроме того, с течением времени нагревательный элемент требует замены, так как он покрывается накипью, постепенно выходит из строя. Сделать это можно своими руками, работа относительно несложная, по времени занимает всего 1,5 часа.
С какой целью производится проверка?
Самая хрупкая деталь с ограниченным сроком службы – это тэн. На него постоянно воздействует вода, в которой присутствуют примеси. На спираль отрицательно влияет нестабильность напряжения, из-за чего она раскаляется, обрывается. Есть поломки, не требующие замены трубчатого электронагревателя. Он остается рабочим, просто его надо почистить. В других случаях следует прибегать к использованию специальных приборов.
Целью проверки является выявление неисправности термостата (терморегулятора). Водонагреватели могут быть оснащены капиллярным, стержневым или электронным терморегулятором. Последний самый современный. Для лучшего функционирования он взаимодействует с защитным реле. При отсутствии работоспособности терморегулятор не может поддерживать нормальную работу спирали, которая перегревается и плавится. Обнаружить эту поломку непросто. Надо время от времени проверять как работает датчик.
Большое количество водонагревателей оснащены магниевым анодом, задача которого защитить нагревательный элемент от воздействия неблагоприятных факторов. Рано или поздно анод истончается и вместе с тэном перестает выполнять свои функции. Следует провести проверку, чтобы узнать причину.
Проверку проводят для обнаружения причины неисправности водонагревателя
Демонтаж старой детали
Далее следует вытащить нагревательный элемент из бойлера.
Делается это в несколько этапов:
- Отключаем все шланги от водонагревателя. Если вся электронная часть находится снизу и есть к ней свободный доступ, аппарат можно не снимать.
Если же ТЭН находится не внизу или снизу нет пространства, проще будет снять водонагреватель. Крепится он на крючках. Чтобы снять, нужно немного приподнять корпус и потянуть на себя.
- Снимаем декоративную пластиковую крышку. В разных моделях они крепятся по-разному. Если на патрубках стоят декоративные шайбы (как на нагревателях Термекс), их надо убрать.
Далее откручиваем несколько шурупов крестообразной отверткой. В бойлере Реал их четыре и они под плоскую отвертку, в моделях Termex часть из них скрывается под наклейкой, в аппаратах Горенье болтов совсем нет, стоят только защелки.

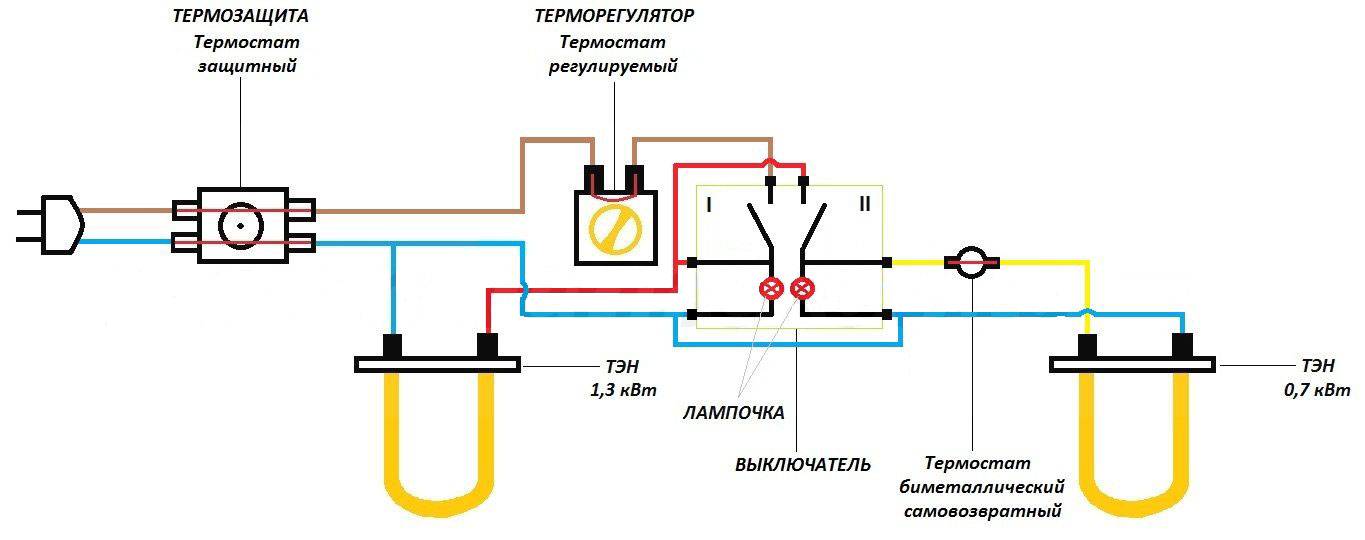

- Запоминаем расположение проводов. Для этого или фотографируем их, или зарисовываем простую схему. Это просто, так как они все цветные.
Заземление подключается зелено-желтым проводом, фаза коричневым или черным, а ноль синим. На аппарате фаза маркируется буквой «L», а ноль буквой «N». Отключаем все кабеля. Вытаскиваем термостат, для чего тянем его вниз.
- Следующий этап – демонтаж ТЭНа. В водонагревателях Термекс 80 литров и Оазис нагревательный элемент закреплен шайбой и прикручен сверху шестью гайками. При длительном пользовании они могут заржаветь и откручиваться с усилием. После откручивания гаек снимается шайба и фланец вытаскивается.
В моделях Аристон 80 литров, Elenberg и Поларис следует открутить гайку ключом на 13 и снять уголок. Чтобы вытащить ТЭН нужно засунуть его в бак и боком потянуть вниз. В таких бойлерах крепко держит прокладка, надо аккуратно простучать крышку тыльной стороной отвертки.
В фирме Реал ТЭН выкручивается с помощью разводного ключа. Под него есть грани на латунном креплении. При вытаскивании фланца может вытекать жидкость, которая не до конца ушла при сливе воды.
Не греет воду водонагреватель проточного типа
По количеству, проточных водонагревателей поставщиками продается на порядок меньше, чем накопительных электрических. Это связано с повышенным расходом электроэнергии. Типичные причины, по которым проточные водонагреватели не греют воду:
- Неисправная спираль. Оптимально – заменить элемент. Намотка нихромовой нитки поможет решить проблему буквально на несколько дней. При этом повышается пожароопасность.
Слабое давление воды. Датчик воды через электронный блок не подает сигнал для нагрева на спираль. Частая проблема приборов .
Засорение радиатора. Отключите устройство от электрической сети и разберите его. Если радиатор сильно засорен, следует поместить его на несколько часов в лимонный раствор.
Если вы планируете долгое время не включать водонагреватель (например, на время длительного отсутствия дома), постарайтесь полностью слить воду из бака и шлангов. Это исключит вероятность появления накипи и отложений на поверхности, а также увеличит срок службы прибора. При включении, приборы самодиагностики помогут проверить состояние и готовность к эксплуатации (показывают коды ошибок E2, E3 или мигают все индикаторы).
Подготовка к ремонту ТЭНа
ТЭН греет воду по аналогии с тем, как происходит кипячение в обычном электрочайнике. Причиной поломки может стать включение при отсутствии воды в емкости, выработка ресурса, некачественная вода и др. Определить истину непросто, ведь ТЭН спрятан внутри. Нужно отключить бойлер от сети, снять крышку и проверить сам нагреватель, а до этого подготовить вспомогательные материалы и инструменты:
- гаечные ключи;
- отвертки;
- плоскогубцы;
- щуп-фазометр;
- ведро и тряпку – для оперативной уборки разлившейся воды.
Разумеется, у вас должен быть в наличии новый ТЭН. Чтобы подготовить к ремонту сам водонагреватель, обязательно выполните следующие действия:
- Перекройте подачу воды: можно на пути в сам бойлер (кран обычно находится рядом), а можно и полностью в доме, на стояке.
- Блокируйте на бойлере выход нагретой воды. Кран тоже находится где-то рядом с установкой.
- Слейте воду из устройства.
- Отключите его от сети.
- Снимите защитную крышку.
- Измерьте напряжение на вводных клеммах. Фазометр должен показать его отсутствие.
- Если доступ к устройству затруднен, снимите водонагреватель со стены.
- Зарисуйте или сфотографируйте электрическую схему и отсоедините провода.
- Отвинтите гайки-фиксаторы. Будьте внимательны: возможна течь воды.
Устройство трубчатого электронагревателя (ТЭН)
Как видно из ниже представленного чертежа ТЭН представляет собой металлическую трубку из меди, нержавеющей стали или железа, по центру которой проложена нихромовая спираль, свитая в виде пружины.
Трубка внутри полностью и плотно заполнена песком, что позволяет эффективно отводить тепловую энергию от спирали и исключить ее соприкосновение с трубкой. Концы спирали соединены сваркой с контактными стержнями, которые закреплены внутри трубки с помощью керамических изоляторов. Для подачи питающего напряжения на концах контактных стержней нарезают резьбу или приваривают контактные пластины.
Трубки для изготовления ТЭНов используют разных диаметров и в зависимости от назначения придают им различные формы вплоть до спиралеобразной. Наглядным примером может служить электрокипятильник.
Как выбрать бойлер. Советы перед покупкой.
Чаще всего причиной покупки бойлера становится либо полное отсутствие подключения к системе горячего водоснабжения, либо частые перебои с этой системой. Например, для некоторых жильцов может быть не комфортно летнее профилактическое отключение воды.
Перед приобретением бойлера стоит рассмотреть все его характеристики:
- Первоочередной задачей является выбор объёма бойлера. Рекомендуемый объём бака для одного человека составляет от 30 до 50 л. при использовании воды для душа и технических нужд. Более точно объём модели следует подбирать исходя из условий использования горячей воды жильцами. В идеале каждый член семьи должен успеть воспользоваться горячей водой без длительного ожидания следующего подогрева.
- От мощности нагревательных элементов (ТЭН-ов) будет зависеть скорость нагревания воды. В то же время стоит не забывать о том, что чем мощнее накопитель, тем больше электроэнергии он будет потреблять. Будет ли покупка более мощного бойлера целесообразна.
- Материал использованный для изготовления резервуара.
Наилучшим, но и самым дорогостоящим материалом будет нержавейка.
Гораздо ниже по стоимости обойдутся бойлеры, изготовленные из листовой стали, облицованные эмалью или керамикой.
- Так как вода в подавляющем большинстве регионов России не имеет высокого качества, то присутствие магниевого анода значительно увеличит срок службы накопителя. Благодаря этому элементу будет замедлен процесс образования накипи.
- Наличие клапана для слива воды обеспечит его сохранность в те моменты, когда прибор не будет использоваться. Например, в зимнее время на даче.
- Удобное техническое отверстие в баке обеспечит доступ к его внутренней площади для очистки.
- Перепускной клапан давления. Его главная задача — обеспечить целостность прибора во время нагрева воды, а соответственно её расширения.
- Доступ к нагревательным элементам должен быть удобен. Это требуется для удобства их регулярной очистки. Так как вследствие образования на них отложений увеличивается потребление электричества, и уменьшается скорость нагревания воды.
- Дополнительные устройства управления прибором значительно увеличат его стоимость. Например, сенсорное управление, дисплей и пр.
- Подавляющее число бойлеров имеют внутренне покрытие из эмали или керамики. Независимо от качества внутренней облицовки бак требует регулярной очистки.
Плюсы и минусы водонагревателей с сухим ТЭНом, модельный ряд
Обычно производители дают небольшую гарантию на свою продукцию (в среднем, около 3 лет). Атлантик же дает семилетнюю гарантию, что впечатляет. И все это благодаря достоинствам данного устройства:
- стеатитовый ТЭН в водонагревателях Атлантик отличается значительной площадью теплоотдачи, поэтому вода нагревается довольно быстро;
- остывает ТЭН очень медленно, соответственно, вода дольше остается горячей, а электроэнергия при этом экономится.
- ТЭН не боится минеральных отложений;
- ТЭН легко заменить, ведь для этого не нужно сливать воду из бака;
- техническое обслуживание водонагревателей осуществляется лишь 1 раз в 2 года;
- длительная гарантия на устройство.
Среди недостатков рассматриваемых водонагревателей можно отметить лишь их цену, но экономность устройств, длительный срок службы, а также отсутствие необходимости частого технического обслуживания делает их более выгодным приобретением по сравнению с обычными бойлерами.
Сухой ТЭН прослужит дольше, чем «мокрый»
Производитель выпустил на рынок несколько серий водонагревателей рассматриваемого типа:
Steatite. В этой серии представлены стильные бойлеры цилиндрической формы, монтируемые вертикально. Объем водяных баков – 50, 80, 100 л.
- Steatite Slim. В данной категории представлены компактные модели, которые идеально подойдут для небольших ванных комнат.
- Steatite Cube. Категория представлена несколькими типами моделей, часть из которых монтируется лишь вертикально, другие же – универсальны.
Совет
Если при выборе подходящей модели бойлера немалую роль для вас играет его экономичность, вам стоит обратить внимание на модели S4CM с горизонтальной установкой, способные нагревать воду в баке на 30% быстрее. Steatite Exclusive VSRS
Бойлеры из этой категории подходят для использования в больших помещениях (часто коммерческих)
Steatite Exclusive VSRS. Бойлеры из этой категории подходят для использования в больших помещениях (часто коммерческих).
Водонагреватель Атлантик
Combi Steatite ATL MIXTE. Самая новая категория из всех представленных. Это – комбинированный вариант, который используется при установке одноконтурного отопительного котла. Кстати, для монтажа этих бойлеров не требуется разрешение на установку.
Как проверить исправность ТЭНа
Чтобы выполнить диагностику ТЭНа можно воспользоваться тестером. Для такой работы подходит мультиметр. Сначала выполняют проверку спирали. Щупы прибора прикладываются к клеммам, выполняется прозвонка. Если тестер молчит, неслышно характерного писка, значит, в каком-то месте разорвалась цепь. Можно с уверенностью сказать, что перегорел нагреватель.
Затем нужно измерить сопротивление. Модели имеют разную мощность, поэтому индикатор покажет 20-40 Ом. Если такого не происходит, мы видим на дисплее бесконечность, значит нужно искать неисправность.
Другой, важной диагностической операцией является определение предмета пробоя. Для этого одним щупом измерителя прикасаемся к корпусу, другим соединяемся с клеммой
Когда схема прозванивается, можно говорить о поломке нагревателя.
Если электрическая коммутация находится в нормальном состоянии, при включении бойлера сработает УЗО, произойдет пробой на корпус.
Принцип работы терморегулятора водонагревателя
По внешнему виду терморегуляторы бойлеров могут сильно отличаться, но в большинстве случаев их принцип работы особо не меняется. Основным элементом является теплопроводящий стержень, который расширяясь при нагреве, приводит в действие группу контактов, они в свою очередь отключают от сети ТЭН. Когда стержень остывает, его длина постепенно уменьшается, а подпружиненные контакты смогут включить ТЭН обратно. И так по кругу. В случае аварийной ситуации в терморегуляторе предусмотрена аварийная защита. Она представляет собой биметаллическую круглую выпуклую пластину с отдельной группой контактов. Когда происходит перегрев, пластина изменяет свою форму и полностью отключает ТЭН. Если сработала такая защита, необходимо нажать на маленькую красную кнопку. Таким образом, мы вручную придадим исходную форму биметаллической пластине и включим контакты для питания ТЭНА.
Корпус терморегулятора водонагревателя зачастую неразборной. Он соединен с помощью латунных заклепок, которые легко можно высверлить и добраться до контактов и при необходимости их подчистить от нагара. Собирать терморегулятор уже придется с помощью мелких тонких винтов и гаек.
Для наглядности мы разобрали один терморегулятор водонагревателя, дабы продемонстрировать его начинку.
Далее мы покажем, как проверить работу терморегулятора.
Вычисляем сопротивление ТЭНа
Прежде, чем приступить к диагностике, важно определить, какое значение сопротивления будет нормальным. Сделать это очень просто
Воспользуемся формулой из школьного курса физики R=U²/P, где R – искомое сопротивление, U – напряжение (берем 220 В, таким образом, U² всегда будет равно 48400 В), а Р – мощность нагревателя (паспортное значение, берется из технических характеристик оборудования).
Для наглядности рассмотрим пример. Допустим, в руководстве к эксплуатации вашего агрегата написано, что мощность ТЭНа равна 2 кВт. Тогда R=U²/P=48400/2000=24,2 (Ом). Приблизительно такую цифру должен нам показать тестер.
Проверка исправности ТЭНа с помощью тестера
Если визуальный осмотр ТЭНа не дал результатов, то не спешите радоваться, что с деталью все в порядке. Скорей всего внутри нагревательного элемента произошел обрыв спирали, который увидеть невозможно, так как внешняя оболочка цела и не имеет каких-либо явных дефектов.
Проверить данную версию поможет обычный бытовой тестер, которым надо прозвонить сам нагревательный элемент, а также термостат, если в конструкции водонагревателя данный элемент предусмотрен. В большинстве моделей термостаты устанавливаются производителями в обязательном порядке.
Сначала проверяют целостность нихромовой спирали, находящейся внутри нагревательного элемента. Переведя тестер в положение звонка, соединяют его клеммы с клеммами проверяемой детали. Спираль ТЭНа исправна, если слышен в момент соединения клемм звонок. Если же тестер не издает звук, значит, спираль имеет обрыв. Такой нагревательный элемент уже не починишь, придется менять.
Замене деталь подлежит и в случае наличия пробоя. Чтобы обнаружить пробой в изоляции, надо отсоединить одну из клемм тестера и поводить ею по оболочке нагревательного элемента. Наличие звукового сигнала при этом будет говорить о том, что пробой имеет место быть. Такой ТЭН также выбрасывают.
Диагностика тэна (нагревательного элемента), установленного в водонагревателе, с помощью тестера или цифрового мультиметра. Прибор позволяет точно определить неисправность детали
Проверив работоспособность нагревательного элемента, приступают к тестированию термостата. Вставив деталь в ТЭН, соединяют клеммы тестера с клеммами терморегулятора, используемыми для подвода электричества. Услышав характерный звонок, делают вывод, что термостат исправен. В противном случае перегоревший термостат заменяют, причем для этого даже не надо сливать воду. С бойлера, отключенного от электричества, снимают панель, отсоединяют от термостата все соединительные провода, ставят новый регулятор температуры нагрева воды, восстанавливают все контакты.
Эксплуатация неисправного водонагревателя чревата печальными последствиями, так как высока вероятность поражения электрическим током.
Как устроен бойлер?
Конструкция обычного электрического нагревателя воды, который применяется в быту, состоит из:
- корпуса, который может иметь разные размеры и форму в зависимости от модели;
- теплоизоляционного слоя, предохраняющего накопитель от потери тепла во время использования;
- накопителя для воды, т. е. собственно самого бака;
- магниевого анода, который выступает средством для защиты нагревательного элемента и бака от коррозии;
- трубчатого электронагревателя, который требуется менять чаще всего;
- трубы для подачи холодной воды;
- датчиков (терморегуляторы, термостаты, термовыключатели и прочее);
- панели для управления оборудованием.
Чаще всего при неисправности требуется заменить ТЕН в водонагревателе, так как он под воздействием воды покрывается накипью.
Устройство и принцип работы ТЭНа
ТЭН – это трубчатый нагревательный элемент, работающий по принципу большого сопротивления. Это означает, что изготавливается он из материала, препятствующего прохождению электрического тока. Соответственно происходит преобразование электрической энергии в тепловую.
Нагревательный элемент
Общее устройство ТЭНа: металлическая трубка изогнутой формы с проволокой из определённого материала. Для проволоки применяется металл с большим сопротивлением, это обеспечивает быстрый и качественный нагрев. Таким металлом чаще всего является нихром. Сама трубка изготавливается из углеродистой (как более дешёвый вариант) или нержавеющей стали.
Концы нихромовой спирали припаивают к выводным шпилькам, на которые потом будет подано рабочее напряжение. Чтобы проволока не коснулась стенок трубки, и не произошло короткое замыкание, внутреннюю полость ТЭНа заполняют электроизоляционным наполнителем. Далее остаётся только запаять трубку и придать ей требуемую форму.
Нагревается вилка при работе водонагревателя
Нагрев вилки (незначительный) – допускается во время работы. Но если она греется слишком сильно, нужно:
- Визуально проверить состояние тройников и удлинителей, к которым подключен прибор. Старайтесь выбирать удлинитель с большим сечением провода в целях пожарной безопасности.
- Проверьте состояние розетки, чтобы штекер водонагревателя плотно сидел в гнездах. В некоторых случаях, когда вилка или розетка разболтаны, может греться прилегающая часть провода.
Неправильно подобранный удлинитель может стать причиной пожара в доме или квартире, поскольку водонагреватели мощные и энергоемкие приборы (1,2-2,6кВт).
Как почистить бойлер?
Для чистки водонагревателя понадобятся такие приспособления: нож, фонарик и металлическая щетка для мытья посуды. Изначально, нужно отключить нагреватель от электропитания. Также нужно отключить подачу воды по всему дому, или квартире.
Для тщательной очистки бойлера, из него изымается электрическая часть. Вынимать ее нужно очень аккуратно, чтобы не зацепить резиновую прокладку. Извлеченную электрическую часть необходимо почистить специальной железной сеткой, или же определенным химическим средством.
Следующий этап очистки заключается в устранении из бака накипи и мусора. Для этого, нужно полностью осмотреть полость бака (с помощью фонарика) и вычистить весь мусор рукой.
Очищенный бак нужно тщательно просушить, после чего уже можно собирать его в исходное состояние. Также, перед началом работы, следует проверить герметичность бака.
Если резиновая прокладка не пропускает воду, значит бойлер можно вводить в эксплуатацию.
Проверка ТЭНа водонагревателя при помощи тестера
Существует большое количество способов проверки ТЭНа. Чаще всего используется метод, при котором проверка осуществляется при помощи специального тестера. Перед проверкой нужно рассчитать сопротивление для установленного бойлера.
Формула для расчета: R=U*U/P, где:
- U – Это постоянная величина, равна 220 вольтам.
- P – Это мощность устройства, узнать ее можно в руководстве по эксплуатации бойлера или же на заводской наклейке, которая расположена внизу бойлера либо на обратной стороне.
Использование мультиметра
На мультиметре есть флажок, который можно крутить на 360 градусов и выбирать проверку любой функции. Его нужно повернуть на измерение сопротивления в размере 200 Ом. Контакты мультиметра следует подсоединить к подключению ТЭНа. Если водонагреватель прозванивается, то есть, совершенно исправен, то на экране покажется то же значение, что и было рассчитано ранее по формуле.
Если же на дисплее отобразился ноль, единица или знак бесконечности, то это говорит о какой-то поломке, например, о замыкании, разрыве. В данном случае придется сменить деталь, починка не подойдет.
Поломка ТЭНа
Далее нужно проверить сам бойлер на пробой корпуса, сделать это еще легче. Флажок нужно повернуть на прозвон зуммера. Первый контакт мультиметра нужно подсоединить к трубчатому электронагревателю, а второй – к оболочке водонагревателя или клемме заземления.
Если мультиметр начал пищать, то это говорит о пробое корпуса, поэтому в данном случае совершенно нельзя прикасаться к самому бойлеру, так как может произойти удар током, не смертельный, но довольно сильный.
Применение мегаомметра
Его флажок нужно повернуть в сторону 50 вольт, один контакт подсоединить к контакту ТЭНа, а второй к корпусу. Если на дисплее мегаомметра появилось значение более 0,5 Мом, то водонагреватель полностью исправен.
Неисправности бойлера: наиболее уязвимые части накопителя
После покупки прибора перед его установкой следует внимательно ознакомиться с технической документацией. В ней будет отражена конструкция прибора, расположение его отдельных частей, инструкция по правильной установке и эксплуатации.
Для правильного реагирования на проблему и её устранения необходимо найти место протекания и определить причину.
Возможные неисправности могут быть связаны со следующим:
- Износилась защитная прокладка в корпусе
- Неисправность вызвана работой ТЭНа. Требуется его замена.
- Вышел из строя терморегулятор, термодатчик. В бойлерах высокого качества обычно установлены несколько дублирующих устройств, контролирующих работу друг друга.
- Течь возникла в области подсоединения труб подвода холодной воды и отвода горячей. Вероятнее всего проблема возникла на стадии монтажа, вследствие плохой герметизации мест соединений.
Часто для защиты накопителя в его систему подсоединяется предохранительный клапан. Благодаря этому элементу число поломок прибора значительно сокращается.
Ремонт проточных газовых водонагревателей
Поломки чаще всего связаны с обрастанием теплообменника накипью, а также неисправностью термопары. Выполнять ремонт газового оборудования самостоятельно категорически запрещено. Чтобы найти причину и устранить ее, необходимо обратиться к специалистам, которые сделают все самостоятельно.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Чтобы оборудование максимально долго прослужило и не нуждалось в дорогостоящем ремонте, необходимо соблюдать правила его эксплуатации, а также своевременно очищать внутренние элементы от загрязнений. Профилактическая чистка показана 1 раз в год.
