Обвязка твердотопливного котла: схема подключения с циркуляц насосом в частном доме

Простые схемы

Рис.1 Схема обвязки котла в открытой системе с естественной циркуляцией

Наиболее простой является схема обвязки твердотопливного котла для одноконтурной системы отопления с естественной (гравитационной) циркуляцией теплоносителя. Как правило, в таких системах используются металлические (чаще всего – стальные) трубы относительно большого диаметра, соответствующего диаметру выходного и входного патрубков котла. Лучше всего, если их диаметр будет одинаков. Это позволит, наряду с другими факторами, снизить гидравлическое сопротивление и создать лучшие условия для естественной циркуляции. Такие схемы отличаются максимальной простотой и в обвязке котла необходимо стараться избегать лишних элементов, в той или иной мере препятствующих естественному движению теплоносителя. Поэтому, необходимо по минимуму использовать запорную или регулирующую арматуру и только в местах, где без нее обойтись нельзя. Также, нежелательно присутствие в контуре такой системы различных фильтров. Чаще всего такие системы являются открытыми. Расширительный бак в них выполняет функцию создания избыточного давления и отвода воздуха, поэтому устанавливается в наиболее высокой точке, на максимально возможной высоте ( под потолком или на чердаке).

На рис. 1 : 1 — котел; 2 — дымовая труба; 3 — подающая труба (диаметр 40-50 мм); 4 — «обратка» (диаметр 40-50 мм); 5 — труба (1/2); 6 — расширительный бак открытого типа.

В системах с комбинированной циркуляцией

Рис.2 Схема обвязки для открытой системы с комбинированной циркуляцией

Более сложной является схема для системы с комбинированной (совмещенной) циркуляцией, так как она уже предусматривает наличие в ней специального циркуляционного насоса, а также необходимых элементов его обвязки (байпаса, запорной арматуры, фильтра механической очистки, воздушного клапана). Байпас с циркуляционным насосом может быть установлен, как на подающей трубе, так и на «обратке», в зависимости от наличия места для монтажа и удобства дальнейшего обслуживания.

Воздушный клапан включается в состав байпаса в том случае, если он устанавливается на горизонтальном участке трубы и в конструкции самого насоса не предусмотрена возможность стравливания воздуха.

В случае отсутствия электроэнергии, кран на прямой трубе байпаса открывается и система работает с естественной циркуляцией. Вместо крана в этом месте иногда устанавливают клапан, открывающийся автоматически, при отсутствии электричества.

На рис. 2: 1 — котел; 2 — дымовая труба; 3 — подающая труба; 4 — «обратка»; 5 — труба 1/2″; 6 — расширительный бак; 7 — запорная арматура; 8 — циркуляционный насос; 9 — фильтр; 10, 11 — возможные места расположения байпаса на «обратке» или подающей магистрали.

Если система отопления является закрытой, то в нее вместо обычного открытого расширительного бака устанавливается герметичный мембранный. Это позволяет обеспечивать заданное избыточное давление ( обычно оно составляет около 1,5 бар (0,15 МПа). Кроме того, такая схема должна обязательно включать блок безопасности (предохранительный клапан, манометр, воздушный клапан).

В этом случае необходимо помнить о таких особенностях твердотопливных генераторов тепла, как большая инерционность и сложность быстрого регулирования температуры горения топлива, а значит и теплоносителя. Поэтому при обвязке такого котла полипропиленом, необходимо помнить, что выходящая из него подающая труба должна быть металлической на расстоянии не менее 1,5 м или до первого разветвления. «Обратка» может быть полностью пластиковой, так как в ней температура жидкости редко превышает 70-80 °С. Но внутренний диаметр ее должен соответствовать внутреннему диаметру металлической подающей трубы.

Назначение обвязки

• контролирует уровень теплоносителя;
• поддерживает оптимальную температуру, распределяет тепло по отопительным приборам (что такое терморегулятор для котла отопления);
• следит за давлением в системе, защищает котел и контур от критических давлений;
• удаляет воздух, предотвращает образование пробок;
• предотвращает засорение магистрали;
• регистрирует время нагрева;
• распределяет теплоноситель на необходимое количество контуров с разными настройками.

Т.е. разные элементы обвязки контролируют рабочие параметры котла, поддерживают экономичные значения и предотвращают аварии. В случае перегрузки соответствующий контрольный прибор может отключить насос и остановить циркуляцию.

Выбираем схему подключения твердотопливного нагревательного прибора

Организовывая систему отопления дома, мало перед собой иметь чертеж отопительного котла на твердом топливе. В данном случае нужно определиться с типом контура обогрева дома. Для решения проблемы специалисты сегодня предлагают несколько вариантов. Это открытая и закрытая разводки с принудительной и естественной циркуляцией. Открытый контур подойдет для дачи или дома отдыха. Принудительная циркуляция поможет поддерживать температуру воздуха на нужном уровне в обычных, жилых домах, при этом позволит существенно сэкономить на потреблении энергоносителя. Коллекторная разводка – это новый тип обогрева дома, позволяющий создавать в каждом отдельном помещении свой температурный режим. Однако если не знаете, как подключить твердотопливный котел отопления к коллекторному контуру, работу доверяют только специалистам, потому что сама разводка сложная в исполнении.

Есть вопросы относительно того, как установить котел отопления на твердом топливе, видео ниже поможет вам разобраться с некоторыми аспектами выполнения работы.

Подключение: профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

• Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
• Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
• В этот момент в бак наливается горячая вода из установленного агрегата – так происходит зарядка теплоаккумулятора.
• За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
• Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
• Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.

https://youtube.com/watch?v=V8MNZd2-710

Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Как подключается аварийная система — основные схемы

Мы уже упоминали об аварийной системе, расскажем лишь об основных ее функциях:

1. защита от повышенного давления;
2. предотвращение конденсации влаги;
3. защита от перегрева.

№1. Клапан-предохранитель

Этот клапан обеспечивает защиту от повышенного давления теплоносителя и устанавливается на выходе из теплогенератора. Как уже отмечалось, его можно установить отдельно или же в составе аварийной группы.

К специальному патрубку подсоединяется шланг для слива. Когда клапан срабатывает, излишки воды из системы посредством этого шланга сливаются в канализационную систему.

№2. Аварийный теплообменник

Этот прибор защищает котел отопления и всю систему в целом от возможного перегрева. Последний может случиться, если:

1. мощность котла превысила потребность системы;
2. насос перестал работать по причине отключения подачи электроэнергии или поломки.

Прибор включает в себя специальный клапан с термодатчиком и охладительный модуль. Оба элемента могут устанавливаться как в сам котел, так и врезаться в подачу рабочей жидкости. Если температура превысит определенное значение, термодатчик сработает и клапан откроется.

Далее вода из трубопровода подается в охладительный модуль, где «берет» у рабочей жидкости лишнее тепло. После этого вода уходит в канализационную систему. Как видим, это достаточно эффективная обвязка твердотопливного котла отопления.

№3. Вспомогательный контур

Еще один контур с циркуляцией жидкости естественного типа может потребоваться для защиты от перегревания. Характерно, что к этому корпусу необходимо подключить накопительный резервуар для горячего водоснабжения.

Если система работает правильно, то давление, образуемое насосом, закроет вспомогательный контур посредством клапана, в результате вода по нему циркулировать не будет. Но как только насос по той или иной причине перестает работать, теплоноситель начинает циркулировать во вспомогательном контуре. В результате он охлаждается до требуемого значения.

№4. Термостатический смеситель

Это устройство необходимо для того, чтобы поддерживать минимальную температуру на входе в отопительный прибор и тем самым предотвращать конденсацию влаги. Его устанавливают на «обратке» и подключают посредством сантехнического элемента – байпаса.

Если температура рабочей жидкости в «обратке» будет низкой, то термосмеситель откроется и «добавит» горячей воды. Когда температура достигнет нужного значения, прибор закроется, а подача горячей воды, следовательно, прекратится.

Обратите внимание! Данная схема может быть использована в отопительной системе любого типа

Типичные схемы обвязки для твердотопливных котлов

Обвязка твердотопливного котла с теплоаккумулятором: схема и пояснение.

Этот вариант достаточно кропотливый и сложный, но и эффективный. В схеме этого типа аккумулятор играет роль специальной емкости буферного типа. В первый установленный контур, где двигается вода в момент розжига самого котла, встраивается блок постепенного подмешивания, в который вошли определенные элементы:

1. краны шаровые;
2. ;
3. грязевик;
4. насос циркуляционный;
5. клапан термостатический трехходовой;
6. устройство для контроля температуры.

Схема обвязки с теплоаккумулятором

Обвязка твердотопливного котла отопления, схема которого состоит из таких устройств, отличается от других модификаций тем, что каждый компонент собран в единый блок, а теплоноситель направлен в сам бак, а не во всю систему отопления дома.

Данный метод позволяет подключать на выходе из нагретой емкости столько ветвей для отопления, сколько требует того площадь и индивидуальные потребности проживающий в помещении

Обратите внимание, что каждая ветвь обладает собственным небольшим циркуляционным насосом. Каждый контур разделен гидравлическим методом, а излишнее тепло концентрируется в баке

Обвязка с естественной циркуляцией топлива: схема и описание.

Этот вариант является самым простым, так как не предусматривает ни одного дополнительного элемента. Каждый этап выполняется исключительно вручную, а топливо добавляют постепенно и по потребности. Обязательное требование — трубы с максимально большим диаметром, чтобы образовать правильный контур глобального отопления.

Обвязка с естественной циркуляцией топлива

Обвязка принудительной циркуляции топлива: схема и пояснение.

Схема обвязки твердотопливного котла с циркуляционным насосом, который предназначается для равномерного и сбалансированного перемещения подобранного теплоносителя по связанной системе, дает возможность правильно отрегулировать температуру каждого установленного радиатора по отдельности. Значительный недостаток — хорошая и стабильная работа насоса напрямую зависит от переменчивого в своей работе и подаче электричества.

Схема обвязки принудительной циркуляции

Схема обвязки твердотопливного котла с гидрострелкой: описание.

Данный вариант подразумевает использование современного специального устройства — гидрострелки, которая представляет собой небольшую вертикальную трубу со значительным диаметром. Подключается она к выходу-входу котла. Данный метод подключения любого обогревательного прибора дает возможность подобрать оптимальную и индивидуальную температуру для каждого устройства отдельно.

Схема обвязки с гидрострелкой

Дополнительные рекомендации

Чтобы теплообменник не зарастал накипью, заливайте в систему только обессоленную воду. Часто домовладельцы собирают для этих целей дождевую.

По той же причине лучше приобретать модель с охлаждающим змеевиком в теплообменнике, а не с подачей воды непосредственно в бак.

Не курите в доме с системой из алюминиевых радиаторов. В них образуется водород, выходящий наружу через воздухоотводчик или кран Маевского.

В период простоя отопителя теплообмен в его баке приобретает обратное направление. Чтобы вода в контуре остывала медленнее, рекомендуется сделать байпас с кранами, по которому среда будет двигаться в обход прибора.

К слову, несложно изготовить твердотопливный котел своими руками.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

• когда для обогрева частного дома задействовано больше одной котельных установки;
• если в схеме обвязки участвует буферная емкость;
• отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
• то же, с применением гидравлического разделителя (гидрострелки);
• для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла.

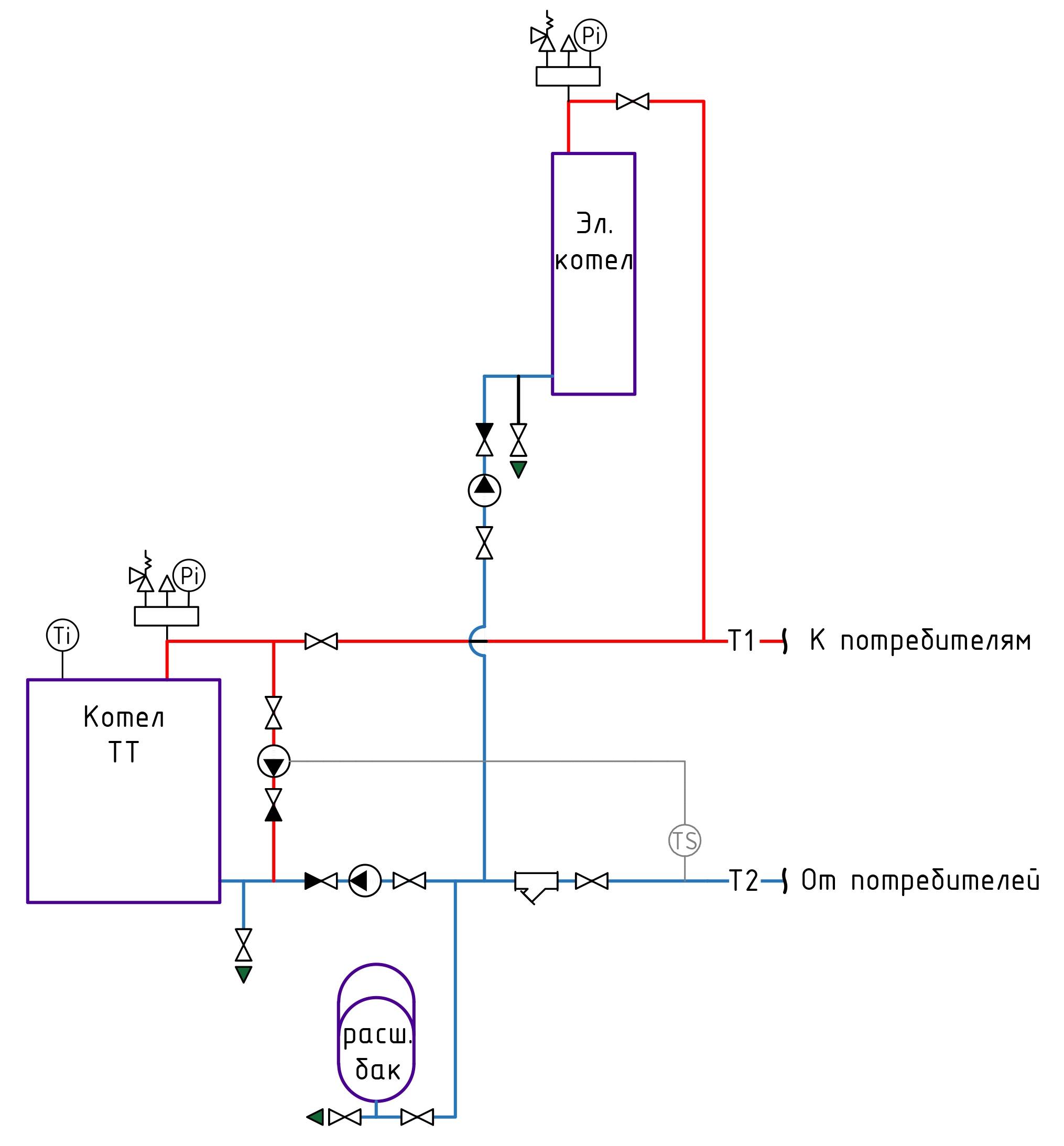

Обвязка электрического и ТТ-котла с двумя перекачивающими устройствами

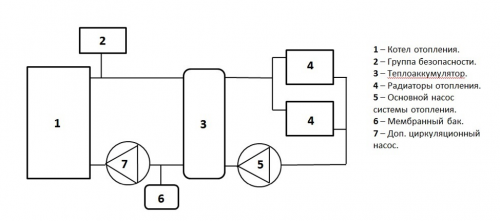

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Буферная емкость делит систему на 2 контура, хотя на практике их бывает и больше

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в этом материале .

Этот насосный агрегат заставляет циркулировать теплоноситель по греющим контурам теплых полов

Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.

Источники

• https://www.nektonnasos.ru/article/nasos-otoplenie/ustanovka-nasosa-v-sistemu-otopleniya/
• https://kak-sdelano.ru/otoplenie/ustanovka-nasosa-na-otoplenie
• https://pochini.guru/byt/ustanovka-tsirkulyatsionnogo-nasosa
• https://vse-otoplenie.ru/ustanovka-dopolnitelnogo-nasosa-v-sistemu-otoplenia-montaz-i-osobennosti-podklucenia-k-kotlu
• https://oboiman.ru/teplo/ustanovka-cirkulacionnogo-nasosa-v-sistemu-otoplenia-shema-montaza.html

Принцип работы твердотопливных котлов

Котлы имеют модульную конструкцию, состоящую из нескольких устройств в одном корпусе:

• теплообменника;
• топки с дверцей;
• колосниковой решётки;
• зольника с люком для прочистки;
• терморегулятора.

Отопительный котёл работает по следующему принципу:

1. В камеру загружают топливо, поджигают. Дрова или альтернативные материалы сгорают, образуя СО.
2. Температура воздуха увеличивается и газы поднимаются выше в дымоход.
3. Горячие воздушные потоки, вытесняя холодные, перемещаются по отопительной сети.
4. По мере их продвижения жидкость в теплообменнике нагревается.

За подведение воды отвечает впускной патрубок, а за поступление горячего носителя в радиаторы — коллектор обратки. Обе точки подключения контура рекомендуют оборудовать температурными датчиками.

Обвязка твердотопливного котла

Любой владелец ТТ котла знает, что во время фазы активного горения выделяется очень много тепла. Со времени приходит опыт — когда и как именно прикрыть заслонку, на какой промежуток времени и т.п. Но стоит немного отвлечься, и вода в системе перегреется и может даже закипеть. Чтобы не допустить подобного явления обвязка котла без автоматики должна содержать несколько устройств, предотвращающих закипание системы. Только в этом случае можно разводку по дому делать полимерными трубами. Иначе, рано или поздно, перегретый теплоноситель размягчит материал, трубы прорвутся со всеми вытекающими последствиями. Потому обвязка твердотопливного котла кроме традиционных элементов — группы безопасности, расширительного бака и циркуляционного насоса — содержит солидное количество дополнительных устройств и обычно требует довольно солидных средств.

Одна из простых схем обвязки твердотопливного котла

Циклический характер работы котлов на твердом топливе приводит не только к закипанию системы, но и к тому, что в доме то очень жарко (когда топливо активно горит), то холодно — когда все прогорело. Для устранения этих явлений есть решение: установить бойлер косвенного нагрева или теплоаккумулятор. И то и другое — емкости с водой, просто выполняют они разные функции и, соответственно, подключаются по-разному.

Обвязка с бойлером косвенного нагрева

Бойлер косвенного нагрева греет воду для ГВС и подключается с одной стороны к системе отопления, а с другой — к гребенке раздачи горячей воды. Таким образом и смягчаются температурные перепады, и греется вода для технических нужд. Неплохое решение.

Схема обвязки твердотопливного котла с бойлером косвенного нагрева

Как работает данная схема? Если температура воды в водонагревателе ниже заданной, то котел подключается к нагреву воды в баке. Система отопления на это время оказывается отключенной и немного остывает. После нагрева воды до необходимой температуры котел снова переключается на работу с контуром отопления. Когда теплая вода расходуется, температура в баке снова падает, снова происходит подключение для подогрева.

Несложно, но при такой схеме все равно возможен перегрев — не всегда расход горячей воды совпадает с фазой активного горения топлива. Вот в этом случае возможен перегрев.

Схема с теплоаккумулятором

Второй способ — установить теплоаккумулятор. Это тоже емкость с водой, но подключена она только к системе отопления. Служит для смягчения температурных перепадов в системе.

Этот способ более надежный, но требует устройства нескольких отдельных контуров. Котел греет воду в теплоаккумуляторе — он подключен ко входам ТА. Это один замкнутый контур. Второй контур идет на отопление — с выхода теплоаккумулятора (в верхней части бака) горячая вода поступает в систему отопления, а остывшая вода с обратного трубопровода поступает в нижнюю часть того же бака. При необходимости, можно подключить еще и систему водяного теплого пола.

Схема обвязки ТТ котла с теплоаккумулятором

При таком построении нет обычного для твердотопливного котла резкого повышения температуры на время активного горения. Все потому что добавляется объем бака, потому перегрева воды практически не бывает. Потом, когда топливо прогорело и в обычной системе дом начинает остывать, в системе с ТА продолжает расходоваться запасенное на фазе нагрева тепло. Таким способом выравнивается температурный фон и увеличивается время между топками.

Такая обвязка котла на твердом топливе более надежна и разводку от ТА можно делать полипропиленовыми трубами, но контур от котла до емкости обязательно делать металлическими трубами. В данном случае можно использовать стальные, но лучше все-таки медные.

Обвязка ТТ котла с клапаном от перегрева

Третий способ сделать защиту от перегрева твердотопливного котла — установить автоматическое устройство защиты от перегрева. Это специальный клапан с датчиком температуры. Принцип работы прост: при превышении определенной температуры (обычно 95-97°C) вентиль открывает впуск холодной воды из водопровода, а излишек перегретой выпустит в канализацию. Так работает, например, REGULUS DBV 1-02, Regulus BVTS 14480.

Что такое правильная схема отопления с твердотопливным котлом?

Вот так подключают нагреватели на дровах, угле, брикетах или пиллетах.

Схема отопления частного дома с твердотопливным котлом – это совокупность нагревательных элементов, дополнительных устройств к котлу и контуру отопления, конструкционных единиц самой разводки, которые вместе образуют систему отопления дома с ее рабочими характеристиками. Полноценная отопительная система включает в себя котел, нагревательные элементы (радиаторы, трубы, полотенцесушитель и др.), контролирующие и предохранительные устройства, бак расширительный и др. Правильно выполненная схема – это контур отопления, соответствующий современным государственным стандартам и нормам.

Перечень основных государственных стандартов, согласно которым выполняется установка твердотопливных котлов отопления в частном доме:

• государственные строительные нормы и основные положения о жилых зданиях от 2005 года;
• государственный стандарт об устройствах, работающих на твердом топливе от 1995 года;
• государственный стандарт, где описаны нагревательные элементы с производительностью 100 кВт (1993 год);
• строительные нормативы о системе отопления и кондиционирования жилых зданий (1991 год);
• строительные нормативы о теплоходных сетях.

Идеальный вариант – положится на специалистов. Они не только знают все необходимые требования для успешного монтажа системы, но и имеют соответствующий опыт в данном вопросе. Сделают все в лучшем виде.
