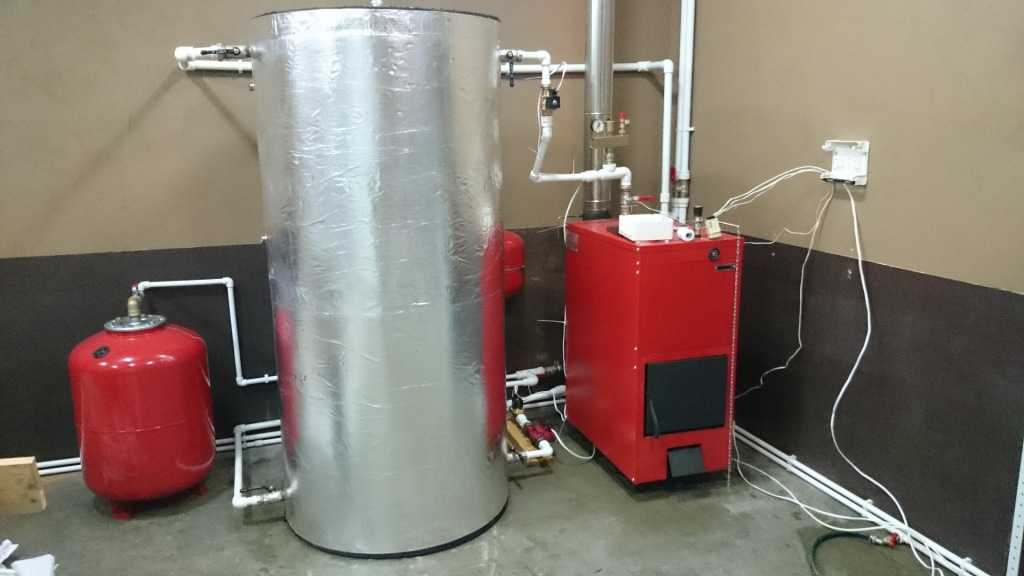

Буферная емкость теплоаккумулятор для системы отопления

Теплоаккумулятор и его использование с теплоисточниками различного типа

Принцип работы теплоаккумулятора очень прост: его главная задача – накапливать тепловую энергию, когда в системе отопления есть ее излишки, и отдавать это тепло в период его дефицита, т.е. когда теплоисточник не работает. Отсюда вытекает и главный вывод – наиболее эффективно использовать тепловые аккумуляторы с тепловыми источниками, которые имеют ярко выраженный периодический характер работы.

К ним относится большинство твердотопливных котлов, очень распространенных как в России, так и за рубежом. А также стремительно набирающие популярность, особенно на юге, солнечные коллекторы. Понятно, что твердотопливные котлы нагревают воду только во время топки, а солнечные коллекторы бесполезны в ночное время.

Но это еще не все, даже электрические отопительные котлы в сочетании с теплоаккумуляторами могут быть более эффективными. Если разница между дневными и ночными тарифами на электроэнергию значительна, например, ночной тариф меньше дневного более чем в 2 раза, можно сделать систему отопления в доме таким образом, чтобы электрокотел работал только в ночное время, а днем отапливать дом за счет тепла, накопленного в теплоаккумуляторе

Кстати, принимая во внимание взрывной рост тарифов на электроэнергию, экономическая целесообразность такого решения становится актуальной

Еще одним фактором, определяющим эффективность использования тепловых аккумуляторов, является то, что теплоаккумулятор может стать звеном, объединяющим сразу несколько источников тепла. Другими словами, при необходимости – например, когда стоимость солнечных коллекторов еще более снизится, а эффективность повысится – вы сможете без существенных изменений перестроить систему отопления в своем доме так, чтобы по максимуму отапливать помещения за счет дешевой энергии солнца, но при этом, когда солнца нет, применять твердотопливный котел.

В этом случае появляется возможность в полном объеме накапливать весь избыток тепла, а затем, отдавать его по мере необходимости. Фактически теплоаккумулятор позволяет использовать различные источники тепловой энергии с минимальной в текущий момент стоимостью и при этом обеспечивает устойчивость системы за счет переключения между ними. Конечно, такая возможность есть не у каждого теплового аккумулятора – следует выбрать нужную модель заранее.

Как сделать своими руками

Самый простой способ изготовления теплового аккумулятора для отопления своими руками подразумевает наличие готовой стальной бочки.

Бочка для теплоаккумулятора

Если же необходимая емкость отсутствует, то ее нужно сварить из стальных листов, толщина которых должны быть 2 мм. Если подключение теплоаккумулятора происходит в качестве гидравлического разделителя, то снизу нужно врезать два штуцера и сверху два, длина этих приспособлений должна быть идентичной толщине утеплителя. К нижним патрубкам необходимо присоединить тройники с термометрами. Далее бочку нужно обвернуть фольгой, а после утеплителем

В качестве утеплителя важно использовать материал, который контактируя с горячими поверхностями, не выделяет ядовитых испарений. Последний этап: емкость, предварительно обитую теплоизолятором закрыть снаружи кожухом из тонколистовой стали или жести

Если же теплоаккумулятор параллельно будет использован в качестве нагрева горячей воды, то необходимо изготовить еще змеевик

Материалом выступает медная труба, диаметр которой составляет 20 мм

Если же теплоаккумулятор параллельно будет использован в качестве нагрева горячей воды, то необходимо изготовить еще змеевик. Материалом выступает медная труба, диаметр которой составляет 20 мм.

Еще один способ, которому обыватели отдают большее предпочтение — это изготовление теплоаккумулятора из еврокуба ёмкостью 1000 литров. Рекомендуется использовать еврокубы, высокое качество которых подтверждено международным сертификатом качества.

Прежде чем начать изготавливать термоаккумулятор из еврокуба, следует помнить, что температура жидкости, которая будет находиться в такой резервуаре не должна превышать 72°С, поэтому стандартные еврокубы для отопительных систем с высокой температурой не подходят.

Для того, чтобы самостоятельно соорудить тепловой аккумулятор из еврокуба нужны следующие материалы:

  • еврокуб из пищевых материалов;
  • тэн 3000 Вт, 3 штуки;
  • футорка с прокладками G2″ на G1″1/4, 5 штук;
  • муфта D32 — G1 1/4″, 2 штуки;
  • адаптер-переходник G1″1/4, 2 штуки;
  • контргайка G1″1/4, 5 штук;
  • сгон G1″1/4 30 см, 2 штуки;
  • сантехнический лён или специальная паста;
  • герметик;
  • карданный ключ.

Теплоаккумулятор из еврокуба на 1000 л

Сборка осуществляется следующим способом:

  1. Дрелью в корпусе контейнера нужно сделать врезку под тэны, далее в отверстия вставить футорки с применением прокладок и силиконового клея-герметика, с внутренней стороны закрепить футорки контргайками и установить тэны.
  2. Затем необходимо обеспечить подачу воды в теплообменник, это осуществляется при помощи штатной сливной горловины через переходники.
  3. Следующий этап: в верхнюю часть еврокуба врезается “обратка” и подключается, после чего нужно разметить место под врезку и установку теплообменника, а также врезать футорки и вкрутить в них сгоны.
  4. С внутренней стороны сгонов надо прикрутить муфты для подсоединения гофру, затем ее закрепить и равномерно распределить по объему теплового аккумулятора для отопления.
  5. Подключая тепловой аккумулятор, на место монтажа устройства нужно установить лист ЭППС, толщина которого должна составлять 10 см, а также по задней стенке проложить ПСБ толщиной 15 см.

Утепляется тепловой аккумулятор при помощи 10 сантиметрового листового пенопласта. Его нужно приклеить к корпусу еврокуба.

Помимо твердотопливных котлов, использовать теплоаккумулятор выгодно для газовых и электрических отопительных устройств:

  • Используя газовые котлы, экономия достигается из-за переменного использования теплоаккумулятора и самого котла. При этом газ расходуется в меньших количествах, так как газовая горелка включается намного реже.
  • Для электрокотлов теплоаккумулятор достаточно включать на полную мощь только в ночью, так как тарифы на электроэнергию в это время намного ниже.  В дневное время, когда котел отключен, обогрев осуществляется за счет тепла, которое накопилось за ночь.

В теплоаккумуляторе отсутствуют подвижные механические элементы и работа его статична. А это означает, что данное устройство надёжно и долговременно в использовании.

Конструктивные особенности теплонакопителя

Чертеж бака-аккумулятора

Основным элементом любого ТА является термоаккумулирующий материал, обладающий высокой теплоемкостью.

В зависимости от вида применяемого материала теплоаккумуляторы для котла могут быть:

  • твердотельные;
  • жидкостные;
  • паровые;
  • термохимические;
  • с дополнительным нагревательным элементом и т.д.

Для отопления и горячего водоснабжения частных домов применяются бак-аккумуляторы горячей воды, где в качестве термоаккумулирующего элемента выступает именно вода, обладающая высокой удельной теплоемкостью.

Вместо воды иногда используют антифриз, предназначенный для систем отопления дома.

Примером водяного ТА с дополнительным электронагревательным элементом для системы горячего водоснабжения может служить современный накопительный водонагреватель.

Обычный аккумулятор тепловой энергии представляет собой герметичный металлический бак различного объема (от 200 до 5000 литров и более), как правило, цилиндрической формы, заключенный в наружную оболочку (корпус).

Между баком и внешней оболочкой находится утепляющий слой из теплоизолирующего материала.

В верхней и нижней частью бака имеются по два патрубка для подключения к отопительному котлу и к самой системе отопления.

В донной части обычно находится дренажный кран для слива жидкости, а сверху располагается предохранительный клапан для автоматического стравливания воздуха при повышении давления внутри буферного бака. Также могут иметься фланцы для подключения датчиков давления и температуры (термометра).

Трубчатые электронагреватели

Иногда внутри буферной емкости может быть установлен один или несколько дополнительных нагревателей различного типа:

  • электронагреватель (ТЭН);
  • и/или теплообменник (змеевик), подключаемый к дополнительным источникам тепла (солнечные коллекторы, тепловые насосы и пр.).

Основной задачей этих нагревателей является поддержание необходимой температуры нагрева рабочей жидкости внутри ТА.

Также внутри бака может располагаться теплообменник ГВС, обеспечивающий подачу горячей воды за счет ее нагрева рабочей жидкостью системы отопления.

Место теплоаккумулятора в системе отопления

Отопительная техника на твердом топливе удобна, практична и эффективна. Особенно возможности современных твердотопливных котлов оценили по достоинству жители загородных домов и коттеджей. Монтаж автономной системы отопления с использованием нагревательных приборов на угле или на дровах вполне осуществить своими силами. Тем более что на установку твердотопливных агрегатов не требуется разрешения. Все основные элементы отопительного комплекса, кроме самого нагревательного агрегата и ряда контролирующих механизмов, можно собрать и сделать самостоятельно. Главное знать, что и для чего монтируется, с какой целью!

К тому же возможность сделать некоторые приспособления и механизмы собственноручно, позволит вам сэкономить значительные средства. Теплоаккумулятор является как раз тем устройством, которое можно соорудить самостоятельно, учитывая тот факт, что заводские изделия достаточно дорогие.

Грамотные рекомендации специалистов, дополнительные источники технической информации подскажут вам, как изготовить теплоаккумулятор для твердотопливного котла своими руками. Соблюдение определенных требований и условий при изготовлении обеспечит вам необходимую надежность и работоспособность механизмов. Перед тем как приступить к рабочему процессу, следует ознакомиться с устройством накопителя тепла.

Значение устройства

Понять конструкцию теплового накопителя можно только после того, как определимся со значением и местом этого агрегата в системе отопления. По своей конструкции теплоаккумулятор является термосом, т.е. специальной емкостью, куда поступает нагретый теплоноситель. В течение определенного времени котловая вода, накопленная в емкости, сохраняет заданные температурные параметры. При уменьшении интенсивности горения в котле, или в случае его остановки, теплоноситель из бака будет поступать в систему отопления, продолжая поддерживать температуру в радиаторах на определенном уровне.

За счет присутствия в системе теплового накопителя стало возможным не только добиться сбалансированного теплоснабжения отопительного контура, но и обеспечить существенную экономию топлива. Теплоаккумулятор, включающийся в работу при снижении мощности котла, увеличит промежуток времени между загрузками топлива. К тому же такой принцип работы предоставит вам больше свободы, освободив от необходимости частого подкидывания топлива в котел.

Анализ конструкции теплового аккумулятора

Принцип работы устройства определяет и саму конструкцию. Обычно заводские приборы представляют собой цельную просторную металлическую емкость, внутри которой расположены дополнительные теплообменники. Как правило, такие изделия имеют спиральную, змеевидную форму, повторяя цилиндрическую конфигурацию основного устройства.

В каждом отдельном случае, в зависимости от мощности отопительного агрегата и от требований к системе отопления, количество дополнительных теплообменных контуров может быть разным. Нужный объем теплоаккумулятора определяется путем несложных расчетов, о которых поговорим позже.

Такое количество теплообменников объясняется не только одним желанием снять как можно больше тепла в момент пиковой нагрузке твердотопливного котла, но и технической целесообразностью. Один змеевик может использоваться для снятия избыточной тепловой энергии с котла, другой теплообменник используется для сохранения теплоносителя нужной температуры, идущего в отопительный контур. Третий змеевик, если таковой есть, предусмотрен для обеспечения жителей дома горячим водоснабжением.

Глядя на конструкцию агрегата, можно подытожить преимущества установки подобного приспособления. А они следующие:

  • накопление тепловой энергии, расходуемой при сжигании топлива на другие цели и нужды;
  • экономия топлива;
  • экономия личного времени обитателей дома, расходуемого на обслуживание котельного оборудования;
  • техническая возможность объединить в одну систему разные источники тепла;
  • увеличение КПД твердотопливного агрегата до высоких значений;
  • предохранительная функция, защита оборудования от перегрева;
  • возможность регулировать температуру нагрева теплоносителя в отопительном контуре.

Принцип действия

Теплоакумулятор для котлов имеет простую схему функционирования. От агрегата любого типа топлива к верхней части устройства подводят трубу, по которой в накопительную ёмкость попадает горячая вода.

Когда вода остывает, то опускается к кольцевому насосу, который её подаёт назад в магистральную трубу, и вода возвращается к отопительному устройству для очередного цикла.

Котёл с любым видом топлива имеет ступенчатую работу, время от времени включается и выключается, достигая необходимой температуры. Работа останавливается, носитель тепла оказываясь в резервуаре, заменяется горячей жидкостью.

Она не охладилась потому, что есть теплоаккумулятор для котла отопления. Если случится так, что котёл отключится и станет неактивным до очередной загрузки топлива, то радиаторы некоторое время ещё будут горячими, и вода в кране тоже будет тёплой.

Основное предназначение и принцип работы

Функционирует емкость в отопительной системе по определенной схеме. Котел нагревает тепловой носитель, которая собрана в буферной емкости. Насосная установка подает горячий носитель из верхней точки емкости к радиаторам. В таком же объеме вода возвращается через обратку в буферное устройство для системы оопления. На насосе можно смонтировать термостат, отвечающий за включение и отключение установки.

Как только температурный режим понизится, котел придется топить снова. Но как быстро произойдет подобное? Если в системе нет буферной емкости, это происходит сразу, и ощущается часа через три. А установленная в системе  отопления буферная емкость увеличит объем теплового носителя в несколько раз, значит, и остывание его будет происходить медленней.  Как говорится, реальность пользы и экономии денег вполне очевидна.

Главная польза от накопительного бака состоит в обеспечении дополнительной безопасности. Проще говоря, емкость защитит котел и отопительную систему от перегревания во время отключения электрической энергии. В связи с тем, что дрова прогорят не сразу, и циркулирование воды не прекратится, котел перейдет в режим аварийного ожидания. Если отключается электроэнергия, и насосы останавливаются, то в случае подключения буферной зоны с возможностью естественного движения теплоносителя, бак заберет излишки тепловой энергии и не допустит создания аварийной ситуации в системе обогрева.

Естественно, вариант установки буферной емкости для котла отопления – дело затратное по стоимости и расходным материалам. При этом площадь вашей котельной должна быть не менее восьми квадратных метров с потолками не ниже двух с половиной метров.

Как выглядит буферная емкость для отопления

Существуют разные методы расчетов рекомендуемых объемов, но практикой доказано, что на каждый киловатт мощности необходимо создавать запас объема в два – три десятка литров. Получается, что вместительность буферного бака полностью зависит от мощности вашего оборудования.

Но все расходы вам придется понести один раз – потом начнется сплошная экономия.

Основной принцип

Тепловая трубка имеет форму герметичного корпуса, который содержит жидкость в состоянии равновесия жидкость-пар, как правило, в отсутствие какого-либо другого газа.

На конце тепловой трубы, расположенной рядом с охлаждаемым элементом (этот конец называется «испаритель», а охлаждаемый элемент – «горячий источник»), жидкость в жидком состоянии испаряется , поглощая тепловую энергию. весна. Затем пар циркулирует по тепловой трубке к другому концу (конденсатору), расположенному на радиаторе или другой системе охлаждения (источник холода), где он конденсируется, чтобы вернуться в жидкое состояние. Конденсация позволяет передавать тепловую энергию источнику холода (часто окружающему воздуху ).

Затем жидкость должна вернуться в испаритель, используя силы тяжести или, когда это невозможно, другие силы, в частности силы капиллярности, благодаря структурам, состоящим из сеток ( на английском языке это называется сетчатыми фитилями ) или спеченного металла. порошки . Также возможно реализовать капилляры возврата текучей среды, сделав канавки внутри трубки, составляющей тепловую трубку. Использование металлических пен на небольших расстояниях иногда доказывает свою эффективность.

При правильном размере тепловые трубки обеспечивают гораздо более высокую кажущуюся теплопроводность, чем обычные металлы (медь и алюминий), что делает их лучше, чем просто .

Щелкните миниатюру, чтобы увеличить ее.

Способы и схемы подключения своими руками

Теплоаккумулятор с пустым баком устанавливают, если давление в системе небольшое Сложность и особенности подключения зависят от типа теплового накопителя. Поэтому следует разобраться, какими они бывают.

  • Самая простая конструкция – пустой внутри бак. Котел и потребители подключаются напрямую. Использование оптимально, если применяется одинаковый теплоноситель во всех контурах, давление в системе не превышает допустимые показатели накопителя и температура теплоносителя, подающегося из котла, не превышает допустимых значений для контура отопления. Если первые два требования не соблюдаются, при подключении в систему необходимо воспользоваться дополнительными внешними теплообменниками. В последнем случае следует установить смесительные узлы с трехходовыми кранами.
  • Буферная емкость с внутренним теплообменником – одним или несколькими. Теплообменник представляет собой спиральную трубу из меди или нержавейки. В таком накопителе теплоноситель перемешивается. Змеевик, расположенный в нижней части, нагревает теплоноситель, горячая вода устремляется вверх как менее плотная. Наверху расположен другой змеевик, который забирает энергию и выводит ее на контуры отопления. Прибор такого типа оптимален при использовании разных типов теплоносителей, при высоком давлении и температуре теплоносителя, подключении нескольких генераторов тепла.
  • Резервуар с проточным контуром горячего водоснабжения. Теплообменник по большей части расположен вверху бака. Он должен быть выполнен из металла, отвечающего нормативам пищевого водопотребления. Контуры подключаются напрямую. Такая система предпочтительна при равномерном расходе горячей воды.
  • Теплоаккумулятор с внутренним бойлером. В накопительной емкости сохраняется нагретая вода для бытового потребления. Такой тип аккумулятора, накапливающего тепло, можно без проблем встроить в открытую и закрытую системы отопления, оснащенные твердотопливными, электрическими котлами и солнечными коллекторами. Особенно актуальны буферные емкости этого типа при использовании электрокотлов, когда теплоноситель нагревается ночью, а вода расходуется днем. Бойлера на 150 л вполне достаточно для суточного потребления воды среднестатистической семьей.

Проточный теплоаккумулятор

С бойлером

С теплообменником

В системе с трехходовыми клапанами возможна более точная регулировка температуры Другие типы систем:

  1. Простейшая схема обвязки, ограничивающая возможности регулировки. Горячая вода поднимается вверх и забирается из верхней точки, после остывания опускается и снова поступает в котел. Используется в том случае, если давление и температура в генераторе тепла и контурах отопления одинаковы. Температура регулируется только методом увеличения/уменьшения потока теплоносителя.
  2. В системе присутствуют узлы смешивания, байпасы, поэтому возможна более точная регулировка по температуре теплоносителя. Эффективность оборудования достигается благодаря установке, например трехходовых клапанов.
  3. В систему включен дополнительный бак, благодаря чему небольшой объем горячей воды доступен непосредственно после запуска котла. Потребителю не приходится ждать, когда система разогреется полностью, но запас воды не велик, а нагревается система медленнее, чем классическая.
  4. Внутри буферной емкости имеется один змеевик, через него проходит тепловая энергия от источника, а уже от змеевика нагревается теплоноситель в тепловом накопителе. В системе этого типа применяют разные теплоносители. Можно выбирать такие, которые нельзя смешивать из-за несовместимости химических характеристик. Через змеевик можно запитать отопление или ГВС, либо по этому кругу будет циркулировать теплоноситель от источника.
  5. В системе установлен дополнительный внешний теплообменник. Он позволяет поддерживать нужную температуру в аккумуляторе.
  6. Система с проточным контуром горячего водоснабжения. Она оптимальна, если горячая вода используется равномерно. В противном случае рекомендуется приобрести энергоаккумулятор со встроенным бойлером.
  7. Система с одним змеевиком и подключением к альтернативному источнику энергии, например, солнечному коллектору. Называется бивалентной. Подключение осуществляется таким образом, что коллектор играет ведущую роль в нагреве системы, а котел подключается, когда тепловой энергии недостаточно.
  8. Мультивалентная система, где основной нагрев осуществляют низкотемпературные источники, например солнечный коллектор и геотермальный тепловой насос. Они подключаются в нижней части теплового аккумулятора. В качестве вспомогательного источника тепловой энергии применяется высокотемпературный котел.

Покупка буферной ёмкости: что проверить в магазине

Теплоаккумулятор – не сложный для понимания механизм. Однако в заводском баке немало разных нюансов, которые производитель предусмотрел для повышения функциональности

При покупке обратите внимание на такие важные особенности ёмкости:

  1. На какой максимум давления жидкости в системе отопления рассчитаны стенки.
  2. Какова наибольшая потенциальная температура воды для неё.
  3. Из чего она изготовлена. Лучший материал – мягкая углеродистая сталь. Она должна быть покрыта «нержавейкой» или другим непромокаемым слоем.
  4. Имеет ли она изоляцию. Полезное свойство, но не обязательное.

Хороший бак разделен на несколько секций. В них собирается вода разной температуры. Эта опция и позволяет ёмкости равномерно распределять тёплую воду по системе отопления. Она может быть снабжена вспомогательными полезными приспособлениями:

  • электронагреватель;
  • теплообменники для подсоединения к разным источниками или горячей воде;
  • резиновые фланцы.

Совет. Выбирайте только тот котел, который подойдёт по размерам вашей комнаты. Как правило, производители предлагают широкую линейку моделей, объемом от 300 л до 5 тыс. л. Обязательно проверяйте наличие всех сертификатов.

А вот самостоятельно изготавливать буферную ёмкость специалисты не советуют. Вам, как минимум, придётся проводить сварку металла толщиной в 5 мм и вырезать бак в форме сферы (технологическая необходимость для корректной работы). А ещё заводские ёмкости оборудованы змеевиками, которые затем подключаются к водоснабжению и горячей воде. Сделать их своими руками крайне сложно. Купленный бак может быть даже экономичнее по стоимости и временным затратам и, конечно, более надежным.

Подключение буферной емкости

Тепловые трубы

Обычные тепловые трубы (ТТ) сегодня — знакомая всем технология. Они применяются практически в каждом современном компьютере. Будь то настольный ПК или ноутбук. Тепловые трубы используются для переноса тепла от источника к радиатору. Когда невозможно или не удобно разместить радиатор сразу на источнике тепла.

ТТ были дважды (!) изобретены в США. Сначала Гоглером в General Motors Corporation. Затем доктором Гровером из Лос-Аламосской национальной лаборатории. Суть внутреннего устройств ТТ и принцип ее работы:

То есть ТТ — отрезок трубы со сложной внутренней структурой. Когда с одной стороны трубы происходит нагрев, тепло по центральному каналу переходит в виде пара на другой конец трубы. Затем по сложной капиллярной структуре внутренних стен трубы остывающая жидкость возвращается обратно. Цикл повторяется.

Каждая ТТ может передавать ограниченное количество тепла. Для того, чтобы передать больше тепла, используют несколько параллельных ТТ.

Ограничения применения ТТ:

  1. Небольшое расстояние теплопереноса. В условиях земной гравитации, при вертикальном размещении, ТТ работает эффективно при длине до 25 см.
  2. Мощность. Если нужно передать много тепла, не всегда получается использовать столько параллельных труб, сколько необходимо.
  3. Конфигурация. Каждый изгиб ТТ заметно влияет на ее эффективность. Сложная внутренняя структура трубки разрушается при изгибах. Соответственно, если требуется сделать несколько крутых изгибов, применение ТТ может стать нецелесообразно из-за большой потери эффективности.

Как все начиналось

Одним прекрасным утром я осознал, что настало время заменить свой старый (тоже в самопальном корпусе) ПК на что то гораздо более свежее и производительное. Вместе с корпусом — и шумноват стал, и запаса по охлаждению СО нет никакого. Мой первенец


В плане выбора комплектующих сейчас все вполне просто — о видеокартах можно даже не задумываться и забыть что такое существует (спасибо за это ценам). А ещё китайцы предлагают весьма доступные и интересные варианты распаянные на стеклотекстолитовую подложку под настольный сокет мобильные CPU. Итого получился вот такой набор: — CPU QNCT — MB Asus H110T Thin Mini ITX — RAM 8Gb DDR4 x2 — SSD 500ГБ, M.2 2280, SATA III Добавлю парочку замечаний. По процессору

— что бы раз и навсегда снять вопрос с прилеганием сокетных СО к крохотному кристаллу была добавлена теплораспределительная крышка от какого то древнего процессора. Крышка обтачивается у основания, что бы по высоте прилегала к кристаллу и с боков, что бы влезла на подложку:


Немного термопасты и автомобильного нейтрального герметика:

SSD

изначально брался под иные цели, но в итоге было решено его использовать в этой сборке. А так как материнка конструктивно не поддерживает размещение накопителей длиной 80мм и более, то пришлось использовать такой адаптер:

Виды и строение теплоаккумуляторов

Ёмкости различают по материалу, который применяется как термоаккумулирующий:

  • твердотельные;
  • паровые;
  • а также термохимические;
  • жидкостные;
  • с добавочным нагревом.

Вверху бака расположены пара штуцеров (патрубков), предназначенные для совмещения с котлом и всей системой, а также клапаном-предохранителем для спуска лишнего воздуха, если давление в глубине повысится. Внизу есть кран, через который можно спустить воду. Также производитель иногда размещает тут фланцы для монтажа датчика давления и температуры.

Внимание! Ёмкость работает за счет разности давления воды, создаваемой насосом. Встроенный тепловой аккумулятор в разы увеличивает инерционность всей отопительной системы.

Что такое теплоаккумулятор?

Теплоаккумулятор – это буферная емкость, предназначенная для аккумулирования переизбытков тепла от котла системы отопления. Накопленный ресурс в дальнейшем применяется для различных нужд: длительного обогрева дома, горячего отопления и так далее.

Кроме аккумулирования излишков тепла, данная емкость осуществляет защитную функцию котла от растрескивания, которое случае при резком температурном перепаде.

Если такую систему оснастить различными датчиками и клапанами для многоуровневого сбережения, то теплоотдача увеличится, а расходы на покупку топлива существенно сократятся.

Контурные тепловые трубы

КТТ — замкнутая система. Это не отрезок трубы.

КТТ состоит из испарителя и паропровода. Вся сложная начинка находится в испарителе. Паропровод же — обычная труба. При изгибах паропровода не происходит какого-либо значительного падения эффективности теплопередачи.

Обычно используется жесткая нагартованная труба из нержавеющей стали. Для сгиба контура применяются специальный трубогиб, чтобы не допустить перелома трубы. Так же возможно применение ненагартованной трубы из нержавеющей стали или из меди. Такой контур легко гнется руками, риск перелома трубы минимален. Даже настолько изогнутая КТТ остается вполне работоспособной:

Испаритель монтируется к источнику тепла. Средний отрезок паропровода монтируется змейкой внутри радиатора, для увеличения площади контакта.

Подключение: профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

  • Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
  • Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
  • В этот момент в бак наливается горячая вода из установленного агрегата – так происходит зарядка теплоаккумулятора.
  • За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
  • Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
  • Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.

https://youtube.com/watch?v=V8MNZd2-710

Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.
