Укладка электрического теплого пола под плитку

Применение монтажной сетки

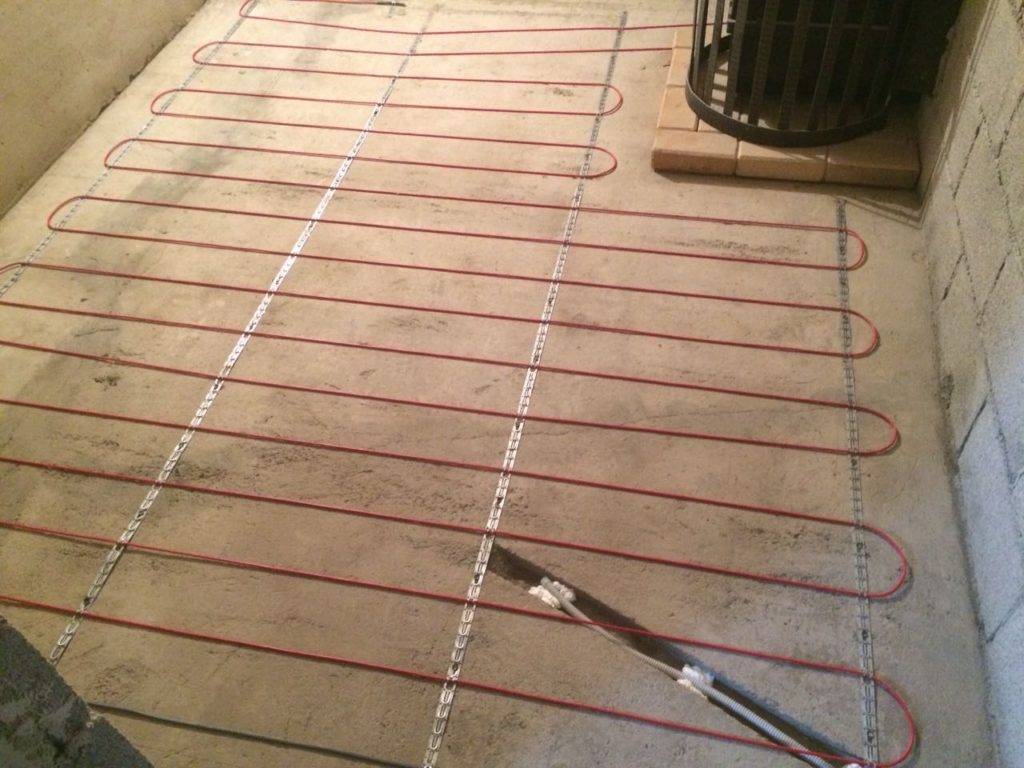

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка.

По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка.

Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Какие лучше подходят

Если сравнивать электрические теплые полы, отмечается более интенсивное электромагнитное поле кабельной конструкции. Нагревательные маты оснащаются проводом небольшого сечения, поэтому уровень негативного воздействия будет меньше. Если сравнивать плюсы и минусы разных конструкций, отмечается, что инфракрасная пленка не оказывает влияния на уровень влажности в помещении. Воздух не пересушивается и даже ионизируется, уничтожая запахи.

Для низких комнат рекомендуется приобрести пленочный нагреватель, т. к. он монтируется в слой клея непосредственно под плитку. Другие варианты сильнее скрадывают свободное пространство на объекте. Отмечают и быстрый монтаж инфракрасного теплого покрытия. Однако данный вариант требует тщательной подготовки чернового основания. Неровности могут привести к деформации материала. С этой точки зрения выделяют другие более надежные варианты: кабельную конструкцию и нагревательные маты.

Под плиточное покрытие используют все 3 разновидности. Нужно учитывать скорость нагрева. Электрические теплые покрытия характеризуются высокой скоростью теплопередачи от нагревательного элемента. Чем толще слой бетона или клеящего состава, тем дольше будет прогреваться напольная поверхность

Принимают во внимание рабочее время электрического пола. Учитывая, что кабельная система создает сравнительно сильное электромагнитное поле, не рекомендуется эксплуатировать ее долго в течение дня

Планировка

Требующееся для застывания бетонного раствора время придётся потратить на разработку схемы укладки тёплого пола под плитку

Важно соблюсти ряд обязательных требований. Кабели или стержни не должны располагаться:

• Ближе 10 см от стен, где могут образоваться зоны избыточного нагрева, становящиеся причиной выхода системы отопления из строя или деформации напольного покрытия.
• В местах, где находятся ножки или другие опорные элементы мебели. Нарушение этого правила однозначно приведёт к повреждению нагревательных элементов из-за затруднённой теплоотдачи.

Планировка укладки кабеля теплого пола

Укладка кабеля тёплого пола под плитку требует проведения предварительных расчётов. Если речь идёт об обустройстве основного отопления, мощность нагревательных элементов должна составлять не менее 140 – 180 Вт на 1 кв. метр. При использовании оборудования в качестве вспомогательной системы обогрева допускается снижать мощность до 80 Вт на 1 кв. метр при условии, что утепление помещения произведено качественно. Для получения точных результатов нужно знать характеристики используемого кабеля.

Планировка укладки матов тёплого поля

Укладку матов тёплого поля под плитку существенно упрощает проведение расчётов, поскольку производители указывают мощность и площадь каждого готового комплекта. Если помещение имеет сложную конфигурацию, допускается подрезка и загибание основания мата, которое предварительно фиксируют на стяжке с помощью специальной монтажной ленты.

Не возникает особых сложностей и при разработке схемы укладки инфракрасных стержней. Эти комплектующие также поступают в продажу в виде готовых к монтажу комплектов с известными характеристиками.

Электросеть для теплого пола

После того как расчёты произведены, необходимо удостоверится, что возможности домашней электросети соответствуют параметром устанавливаемой системы обогрева. Может возникнуть необходимость в установке рассчитанных на более высокую нагрузку автоматических выключателей и УЗО, а также замене старой проводки на новую

Отдельное внимание необходимо уделить выбору места, где будут установлены датчики температуры и терморегулятор. Доступ к последнему должен быть максимально удобным

Если вы планируете сделать выходы электропроводки скрытыми, придётся штробить канавки в стенах.

Монтаж электрического теплого пола под плитку своими руками

Перед тем как приступать к монтажу системы теплого пола нужно составить план его раскладки на бумаге.

Из общей площади исключают участки пола на которых будет размещаться бытовая техника или мебель, также создают буферную зону между электрической нагревательной системой и трубами отопления или другими источниками тепла, если таковые имеются.

Этапы монтажа теплого пола под плитку

В результате, скорее всего, получится неправильная фигура, вписанная в квадратную или прямоугольную форму комнаты. Продумывают место установки терморегулятора. Иногда для теплого пола приходится прокладывать выделенную линию электропроводки с подходящей мощностью.

Совет! Планировку комнаты, в которой будет теплый пол, нужно продумать очень хорошо, поскольку дальнейшая перестановка может отразиться на работоспособности системы.

Подготовка основания

Монтаж электрического теплого пола начинается подготовки основания. Любая система укладывается на чистую ровную поверхность при необходимости выполняют полный демонтаж старого покрытия и выравнивают пол стяжкой. На основание укладывают слой гидроизоляционного материала с захлестом на стену.

Этапы монтажа теплого пола под ламинат

По периметру пола на стену закрепляют демпферную ленту, она будет компенсировать тепловое расширение между полом и стеной. Для гидроизоляции используют вспененный полиэтилен с фольгированным покрытием, обычный или экструдированный пенополистирол толщиной 20-50 мм.

Особенности монтажа кабельного или стержневого теплого пола под плитку

Монтаж термоматов под плитку отличается тем, что он укладывается без теплоизоляции. Также допускается укладка на старую кафельную плитку. Стержневые полы укладываются на фольгированное основание. Дальнейший монтаж выполняется по единой схеме.

Установку теплого пола начинают с подготовки основания. После этого выполняют монтаж терморегулятора. Датчик температуры укладывают в гофротрубу диаметром 9-16 мм, а чтобы труба была вровень с полом для нее делают штробу. Работают в следующей последовательности:

На чистое и ровное основание рекомендуют нанести слой глубокопроникающей грунтовки, которая улучшит сцепление пола с плиточным клеем.

Кабель для электрического теплого пола

Когда грунтовка высохнет начинают раскатывать рулон термомата, располагая его по заранее подготовленной схеме. Это будет пробная, черновая раскладка.
В процессе, чтобы повернуть полосу, придется разрезать сетку

Делать это нужно предельно осторожно, чтобы не повредить кабель.
Когда термомат будет покрывать всю площадь, его опять сворачивают.
Следующая раскладка будет финишной, чистовой. По мере размазывания, с нижней стороны сетки снимают защитную полосу, оголяя клейкий слой, чтобы заново раскатанный рулон приклеился по всей поверхности пола

Есть клеевой основы не предусмотрено термоматы приклеивают к полу кусочками малярной ленты.

Раскройка термомата

• Подключают электрический пол к сети через терморегулятор.
• После этого термоматы покрывают плиточным клеем, слой которого не должен превышать 7 см.
• Когда стяжка высохнет можно начинать укладку напольного покрытия на минимальный слой.

Важно! Включать теплый пол можно не раньше полного высыхания плиточного клея

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Смотрите это видео на YouTube

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

Стержневой теплый пол под плитку

Тонкий нагревательный карбоновый мат выполняет подогрев пола за счет стержней, соединенных проводом. Толщина таких стержней около 9 мм. Поверхность карбоновых нагревательных матов отлично сочетается с керамической плиткой. Положить ее своими руками поверх нагревательных карбоновых матов достаточно просто – маты размещаются на подготовленном бетонном основании, на их поверхность наносится плиточный клей, затем выполняется монтаж самой плитки.

Карбоновые маты считаются наиболее универсальным теплым полом, который может сочетаться с любыми видами финишного покрытия, в том числе с ПВХ и керамической плиткой. Устройство карбоновых матов отличается параллельным соединением нагревательного контура, что дает возможность разделения мата на любое количество кусков.

Карбоновые нагревательные маты могут выполнять выборочный подогрев керамической плитки. Карбоновые маты способны распознавать участки пола с различной температурой поверхности плитки и подстроившись под них обеспечивать равномерный подогрев всей поверхности.

Благодаря высокой степени теплопроводности плитки, нагревательные маты стержневого пола снижают температуру на теплых участках пола и повышают интенсивность обогрева на более холодных. Для укладки стержневого теплого пола под кафель нужно выбрать самовыравнивающийся раствор для стяжки.

Читать также: Теплые стены: как монтировать теплый пол на стену

Монтаж карбонового теплого пола

Выбрать утеплитель для карбонового теплого пола следует перед тем, как начнется монтаж. Подойдет такой утеплитель, как пенополистирол, минеральная вата или теплоизоляционные маты. Толщина утеплительного слоя составляет 1-1,5 см.

1. Определяются размеры общей площади, на которую впоследствии будут уложены карбоновые маты.
2. В поверхности пола сверлится паз для размещения термодатчика в гофрированной трубе.
3. Маты укладываются на пол и крепятся с помощью клея или скотча. Полоски теплоотражающего материала соединяются друг с другом.
4. На участке разреза карбонового мата провод зачищается от изоляции, на него надевается гильза, которая обжимается пассатижами.
5. Силовые провода карбонового мата соединяются с соединительными проводами. Так выполняется монтаж каждой нагревательной полосы электрополов.
6. Температурный датчик нужно положить в гофрированную трубку, на которой будет установлена заглушка. Устройство укладывается вдоль нагревательных стержней электрополов.
7. На стене крепится терморегулятор.

Читать также: Температура теплого пола: оптимальная и максимальная

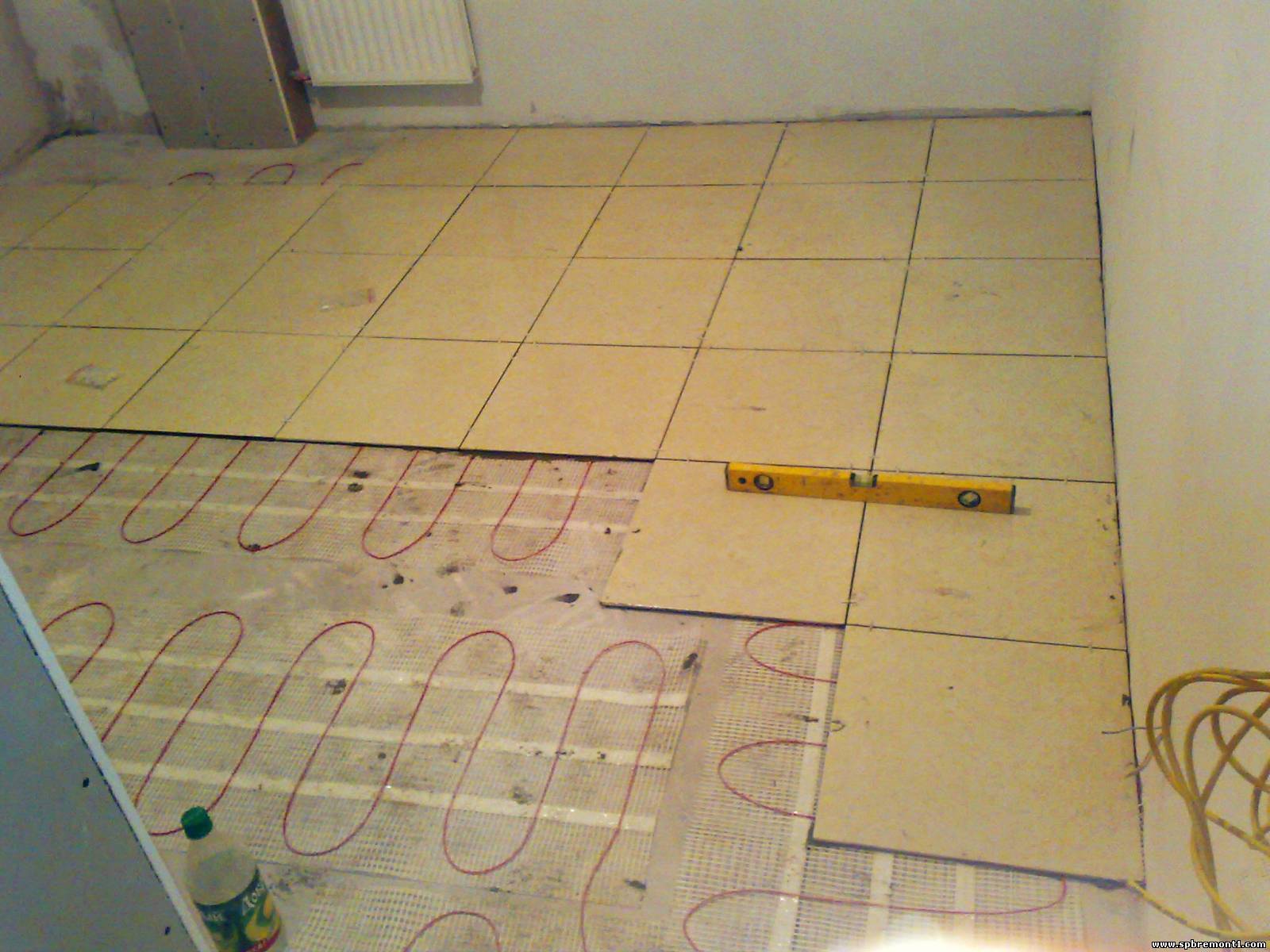

После окончания монтажа карбоновых матов следует приступить к укладке плитки своими руками.

1. Подготовленный клеевой состав наносится поверх электрополов на участке с площадью 60х60 см.
2. При помощи зубчатого шпателя клей наносится на поверхность плитки.
3. Плитка аккуратно укладывается на поверхность обогревательного мата и прижимается. Рекомендуется мягко надавливать на середину изделия и контролировать ровность укладки.
4. Инструкция по укладке указывает на необходимость выравнивания швов с помощью пластиковых крестиков.
5. После того как с помощью уровня или деревянной рейки будет проверена ровность укладки, нужно удалить крестики. Необходимо сделать это своевременно, в противном случае клеевой состав застынет и произвести выравнивание плитки без демонтажа не удастся.
6. После того как монтаж плитки будет окончен и клеевая основа высохнет, нужно приступить к затирке швов. Затирочной пастой полностью закрываются все швы между плиткой, а лишняя затирка после высыхания удаляется.

Выбор типа системы

Под плитку можно уложить электрический, инфракрасный либо водяной пол. Более практичным и доступным считается система, работающая на электричестве. В продаже есть разные системы данного вида, но под плитку специалисты однозначно советуют использовать кабельную. Лучше всего приобрести всю систему в комплекте – это избавит от необходимости подбирать отдельные элементы, что без определенных знаний не всегда возможно.

В комплект обычно входят:

1. Соединительные провода.
2. Терморегулятор. Данный элемент предназначен для регулирования температуры пола. Его крепят на стену там, где будет удобно осуществлять регулировку системы.
3. Кабель либо специальные маты. Ширина каждого мата – 45 см.

В продаже есть комплекты с одножильными, двужильными кабелями и «маты» – изготовленные из сверхтонкого кабеля. Двужильные стоят дороже, но лучше приобрести комплекты именно с такими кабелями – они считаются более безопасными.

В комплект могут входить и другие элементы – это зависит от фирмы производителя. Выбирая марку, необходимо посмотреть на то, насколько качественные материалы в комплекте, имеется ли гарантия, а также что написано в отзывах. Опытные мастера советуют не экономить и приобрести комплект не самый дешевый – это может отразиться на качестве обогрева в будущем. Более того, покупка комплекта даже средней стоимости (около 1,5 тыс. руб./метр) не покажется очень дорогой, так как помещение ванной комнаты обычно имеет небольшую площадь. Как правило, комплект теплого пола выбирают исходя из параметров ванной.

Кроме самого комплекта необходимо приобрести и фольгированный пенофол. Его укладывают фольгой вверх. Данный утеплитель поможет минимизировать потери тепла. В будущем использование подложки-утеплителя поможет снизить расходы на электроэнергию.

Кроме системы нужно будет приобрести:

1. Понравившуюся плитку в необходимом количестве +10%.
2. Зубчатый шпатель.
3. Плиточный клей.
4. Плиточную затирку.
5. Клинья и крестики из пластика.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Инфракрасные полы

На рынке системы представлены 2 моделями:

1. Пленочные ИК – рулоны мембраны с полосками;
2. Карбоновые ИК – стержни, соединенные шнурами.

Инфракрасный пленочный способ обогрева происходит благодаря элементам, вмонтированным в ламинированную углеродную пленку. ИК токопроводящие полосы защищены от влаги. Это позволяет делать систему на кухне, поместив ее под деревянный пол, ПВХ покрытие или фанеру. Устройство подключается к источнику питания через терморегулятор. Мембрана ИК пола равномерно источает тепло, обеспечивая комфортную температуру на кухне или в жилых комнатах. Пленка служит до 17 лет. Цена от 570 руб./кв.м.

Читать также: Теплый пол на деревянный пол: как сделать в деревянном доме

Карбоновый инфракрасный пол выпускается в виде матов со стержнями, зафиксированных на пленке особым составом – полиэтилентерефталатом. Параллельное подключение нагревательных элементов обеспечивает постоянное функционирование системы. Цена – 1550 руб/кв.м. Гарантия 18 лет.

Преимущества ИК систем:

• Теплый пол под плитку легко устанавливается на любые поверхности: ПВХ, деревянные, бетонные, фанеру;
• Легко корректируется температура;
• В помещении сохраняется атмосферная влажность, воздух не пересыхает;
• Ионы с отрицательным зарядом благотворно воздействуют на человека;
• Герметичная изоляция и двойная оплетка проводов позволяет использовать теплые полы под плитку в гостиной, кухне, в помещениях с высокой влажностью.

ИК теплый пол под плитку и его недостатки:

• Легко нарушается целостность покрытия;
• При несоблюдении правил безопасности не исключено возгорание. Лучше не класть под деревянный пол или фанеру.

Какой выбрать электрический пол необходимо решать в индивидуальном порядке. Лучше исходить из технических характеристик: силы излучения, конвекции, теплопроводности.

Покупая пол на кухню под фанеру, ПВХ или деревянные покрытия, следует тщательно рассчитать мощность системы. Выбор лучше делать в пользу известных производителей.

Монтаж производится в следующей последовательности:

1. Необходимо проштробить на стене бороздки для проводов терморегулятора;
2. Очистить или пропылесосить пол, сделать на нем углубления для гофротрубы с датчиком, уложить ее в канавку;
3. Положить мат, тщательно закрепить его скотчем с обеих сторон;
4. После соединения проводов, элементов, проследить за электрическим сопротивлением датчика и мата;
5. Залить поверхность цементным раствором в 6 мм;
6. Закрепить своими руками на стене терморегулятор;
7. Нанести клей для плитки;
8. Укладка плитки на теплый пол.

В качестве декоративного покрытия подойдут: ламинат, паркет, линолеум, минеральные покрытия. Идеальный вариант – плитка ПВХ, уложенная на кабельный пол.

Читать также: Как отрегулировать систему отопления: настройка своими руками

Выбор мощности нагревателей

В зависимости от типа помещения, в котором планируется уложить электрический теплый пол, будет зависеть его мощность. Сначала определяется полезная площадь, то есть та, под которой будет уложен теплый пол.

Расположение датчика теплого пола

Если данный тип обогрева в комнате основной, то он должен занимать не менее 70% ее площади. В среднем для обогрева комнаты необходимо 110-220 Вт/м2. Для ванны и лоджии потребуется большая мощность, для кухни или жилой комнаты она может быть меньше.

Лучше всего, когда система обогрева будет работать на 75% своей мощности, это значительно увеличит срок ее службы.

Пример расчета

22

Удельная мощность кабеля должна быть в пределах 100-160 Вт/м2.

Если брать по минимуму, то мощность теплого пола должна составлять 1,4 кВт, а в случае максимума — 2,24 кВт.

При использовании кабеля, его рекомендуется устанавливать как основное отопление.

Если приобретается кабель с мощностью 20 Вт/м, то для обогрева комнаты понадобится 70 или 112 м. Кабель продается фиксированными отрезками и чтобы набрать необходимую длину, он соединяется специальными муфтами. Расчет нагревательных матов и инфракрасной пленки проводится по такому же принципу.

Теплый электрический необходимо укладывать только на той площади комнаты, где нет громоздкой мебели и других больших предметов, иначе под ними кабель будет перегреваться и быстрее выйдет из строя.

Разновидности плитки и особенности укладки

Есть несколько вариантов, которые отличаются по материалу изготовления и процессу укладки. Для каждой разновидности есть свои рекомендации по использованию вместе с электрическим теплым полом. Нужно помнить следующее:

1. Керамическая плитка используется чаще всего и отлично подходит для всех видов электрического пола. Она хорошо пропускает тепло, не требует особого подхода при монтаже нагревающего кабеля или матов. Главное – использовать плиточный клей, который подходит для теплых полов, об этом всегда есть указание на упаковке.
2. Керамогранит – особо прочный материал, устойчивый к износу и имеющий противоскользящую поверхность. Он толще и плотнее плитки, поэтому хуже пропускает тепло, под ним желательно использовать не готовые маты, а нагревающий кабель в стяжке. Что касается инфракрасного типа, он нормально работает и под таким покрытием.
3. Плитка из ПВХ используется на подложке из фанеры, под которой можно расположить любой вариант теплого пола, в том числе и инфракрасный пленочный. При укладке кабеля заливается стяжка так же, как и обычно. Плитки настилаются поверх подготовленного основания.
4. Кварцвиниловая плитка – еще одно современное решение, которое не требует особой подготовки поверхности и может быть уложено поверх старого покрытия. Под нее можно использовать все варианты теплого пола при соответствующей подготовке поверхности.

По сути, технология укладки при использовании нагревательных элементов никак не меняется. Отличаются подготовительные мероприятия, так как нужно уложить теплый пол и обеспечить его правильное подключение.

Проверка пола

Перед тем как продолжить выполнять монтаж теплого пола под плитку своими руками, вы должны проверить уложенный пол на работоспособность:

1. Внимательно проверьте места сгибов и соединений.
2. Подайте питание на обогревающий элемент и проверьте температуру.
3. Дополнительно вы можете измерить показания, например, сопротивление специальным тестером. В паспорте нагревающего элемента должны быть указаны все нормативы.

После проверки изделия на работоспособность, перед вами открывается два пути: сделать ещё одну бетонную стяжку, залив тёплый пол цементом толщиной в 2-3 см, либо положить плитку прямо на обогревательный элемент, о чём мы подробно расскажем ниже.

Инфракрасный пленочный пол под плитку

• Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
• Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
• Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.

Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.

Монтаж пленочного теплого пола

1. Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
2. Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.
3. Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.
4. На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
5. На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
6. К клеммам на пленке подключаются провода питания.
7. Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
8. Устанавливается устройство для измерения температурного режима.
9. Выполняется подключение нагревательного пленочного контура к сети.

Укладка плитки своими руками

Технология, с ориентировкой на которую выполняется укладка пленочного ИК-пола под плитку своими руками, требует соблюдения алгоритма:

1. Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
2. Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
3. Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
4. Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
5. Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
6. С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
7. Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
8. Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
9. У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)

Читать также: Счетчик на отопление: как работает, выбор, установка и поверка

В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.
