GSM модуль для котлов отопления

Назначение контроллера

Этот агрегат относится к функционалу «умный дом». Выделяют основные задачи, с которыми он справляется:

• снятие показаний и бесперебойное функционирование температурного режима жидкости в контурах горячего водоснабжения и отопления;
• контроль температуры прямой и обратной жидкости в контурах отопления, защита от её перегрева;
• определение давления в контуре отопления;
• оценка состояния и расположения задвижек;
• измерение температурного показателя наружного воздуха по критериям день/ночь и зима/лето;
• реагирование на возможную аварийную ситуацию и передача оповещения на внешнюю сигнализацию;
• приём данных с ПК с целью изменения информации на датчиках;
• хранение в памяти заданных параметров на случай перебоев в работе питания напряжения;
• формирование сигналов управления элементов горячего водоснабжения и системы отопления;
• задание необходимых параметров с помощью встроенной клавиатуры управления;
• защита полученных данных от внешних промышленных помех;
• вывод результатов контроля на ЖКИ;
• возможность ручного управления функционирования системы;
• прекращение процесса отопления на летний период.

Преимущества и недостатки GSM устройства

Вот что получит клиент, подключив GSM модуль:

Безопасность. Главная цель GSM модуля – контроль системы отопления и дополнительного оборудования, своевременное информирование об уже случившихся или возможных поломках. Подключив, например, дополнительный датчик бьющегося стекла, сможете оперативно среагировать, если в дом забрались воры.

Комфорт. Управление ключевыми показателями отопления и связанных с ним систем без физического присутствия потребителя рядом с ними. Например, возвращаясь домой, без проблем заранее прогреете воду в бойлере до необходимых показателей или увеличите температуру во всём доме, отправив одно сообщение.

Экономия. Когда никого нет дома, то температура может быть самой минимальной, и вы, таким образом, сократите платёж за тепло на существенную сумму. А отсутствие постоянной нагрузки на систему отопления поможет продлить жизнь котлу, бойлеру и др. оборудованию.

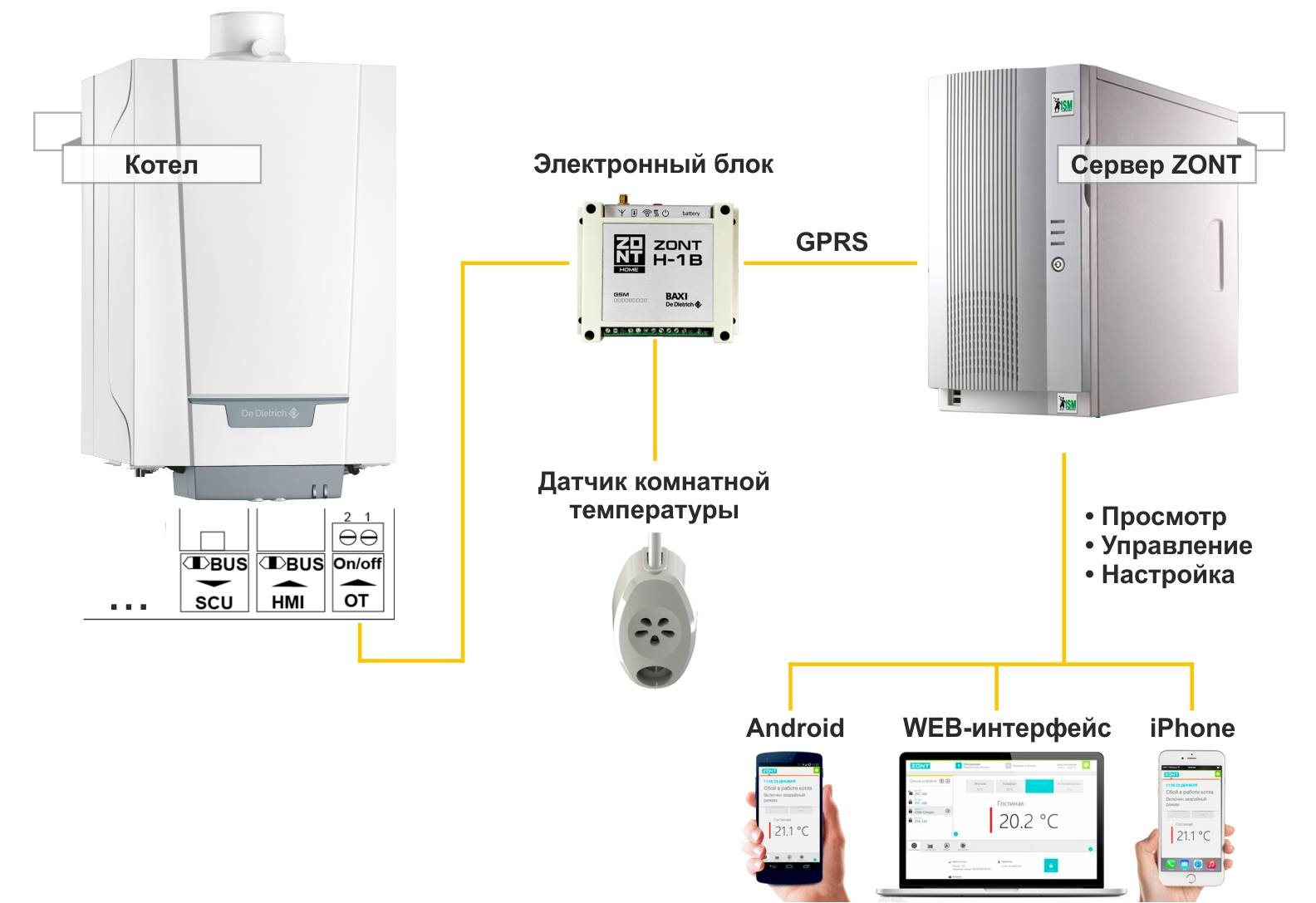

На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение. (+)

Благодаря этим трём преимуществам и формируется товарная привлекательность модуля.

И у GSM оборудования есть и свои недостатки. Основополагающим, конечно, является высокая цена устройства.

Пользователи отмечают необходимость постоянного контроля денежного баланса сотовой связи, зависимость от работы оператора и покрытия. Это особенно неудобно для владельцев домов за городом или в отдалённых от мегаполисов посёлках.

К числу дополнительных недостатков относят: сложность самостоятельного подключения и дополнительные траты на монтаж.

Управление электрическими котлами

Легко подключить GSM — управление котлом Protherm, «Эван» и другими агрегатами, работающими на электричестве. Модуль работает от собственного источника питания при отключении энергии. При отсутствии электричества он переходит на работу в экономичном режиме с некоторым ограничением функциональности. При восстановлении питания он перезагружается самостоятельно, а также это можно сделать дистанционно. При отключенном электричестве управление котлом GSM продолжается, и модуль будет давать показания, а параметры котла будут меняться. Пользователь не будет получать ложную информацию о неисправности системы, поскольку данные о сбое питания он также получит по телефону.

Прибор подключается к автоматике котла, затем, в зависимости от показателей датчика температуры, в комнате включается реле модуля, что является командой на подачу напряжения на ТЭНы котла. Когда температура в комнате достигнет заданной величины, реле отключается, и нагрев прекращается.

Устройство и принцип работы

Управление газовым котлом по GSM выполняется благодаря использованию малогабаритного GSM-модуля. Ценность представляют универсальные устройства, способные взаимодействовать с несколькими моделями агрегатов, например, отечественный модуль «Телеметрика», способен функционировать с десятком котлоагрегатов российского и западного производства. Модуль организует передачу данных о работоспособности агрегата и тепловых режимов в доме с применением смс-сообщений или через программные приложения.

GSM-агент выполняет дистанционное управление котловыми режимами работы, таким образом, дом будет прогрет с предустановленной температурой внутреннего воздуха к приходу жильцов, а при их отсутствии, комнаты будут обогреваться в дежурном режиме. Преимуществом такого управления является то, что оно реализуется одним ответственным лицом, используя постоянный доступ к текущим параметрам работы системы теплоснабжения.

Установка GSM-термостата, способно взять на себя контроль тепловых процессов котла, и доступ пользователя к нему, возможна из любого региона планеты, оборудованной мобильной связью. Современные газовые котлоагрегаты — комплекс сложных взаимосвязанных систем, неправильное регулирование даже одного параметра, вызовет аварийную ситуацию при работе дорогостоящего оборудования.

Современные агрегаты выпускаются энергонезависимыми. Даже при получении владельцем сигнала, что в доме отключена электроэнергия или вода, он сможет оперативно, онлайн отреагировать для предупреждения аварий.

Репортажи с установки GSM-Термометра на отопительные котлы

BUDERUS Logamax U072

Хозяин захотел прокачать свой относительно недорогой, но качественный и эффективный немецкий котел, отапливающий загородный дом, а также отвечающий за подогрев воды.

Задача — удаленный контроль отопительной системы и экономия топлива. Это если кратко. По факту же бонусов от GSM-Термометра получится больше. Например, управление температурой в доме с мобильного телефона, измерение уличной температуры, контроль наличия электропитания и дистанционный перевод котла в сниженный режим работы.

Стоит отметить, что монтаж производится «на живую». То есть, настенный котел уже смонтирован, выполнена трубопроводная обвязка и система заполнена теплоносителем (водой). То есть, GSM-термометр можно установить на уже действующую систему без каких-либо сложностей и заморочек, в чем предлагаем убедиться ниже.

Первым делом монтируется сам GSM-Термометр, что в данном случае удобно сделать на стене. Благо — розетка для питания устройства находится совсем рядом. Затем специалист снял крышку панели управления котла и по схеме подключил как внешний термостат, так и релейный контакт GSM-Термометра.

Через отверстие в стене был выведен датчик уличной температуры и подсоединен к GSM-Термометру, а также управляющий кабель для комнатного термостата. Все размещено и подключено — монтаж завершен.

Дело за малым — настроить прибор на автоматический режим поддержания температуры с помощью мобильного приложения ТЕЛЕМЕТРИКА (есть версия для iOS и Android). Предварительно поворотом ручки на комнатном термостате устанавливается значение температуры, которая будет поддерживаться в помещении при отключении GSM-термометра.

Дело сделано!

Buderus Logano G225 с системой управления Logamatic 4211

От довольно простой газовой перейдем к более серьезной и дорогой жидкотопливной модели Buderus Logano G225. Помимо системы управления Logamatic 4211 используется котловой модуль ZM 422 и дополнительный твердотопливный котёл. Последний является резервным, и трогать его не будем. Главное, что установке GSM-термометра он никоим образом не помешает.

Задача ровно та же, что и в предыдущем случае — удаленный контроль отопительной системы, дистанционный перевод котла в экономичный режим работы, управление температурой в доме с мобильного телефона, контроль наличия электропитания.

Вся отопительная система смонтирована и исправно функционирует в автоматическом режиме. Проблема лишь в отсутствии возможности регулирования температуры в доме удаленно, что ведет к значительному перерасходу топлива в период отсутствия жильцов.

Как и в прошлом случае, первым делом монтируется GSM-термометр, после чего начинается подключение управляющих кабелей к клеммам.

Специалист пытался нам объяснить, что же за техническое шаманство он творит: «К клеммам WF1–3 модуля ZM 442 подключаем нормально замкнутые контакты реле релейного выхода GSM-Термометра. Далее на блоке управления Buderus MEC2 в настройке отопительного контура в сервисном уровне настраиваем контур, как контур c постоянной температурой нагрева. В сервисном меню устанавливаем режим работы WF контакта как 1–3, то есть, включаем внешний запрос переключения в дневной режим…». Но, простым обывателям все это не интересно. Главное — результат, а в данном случае тот факт, что GSM-термометр отлично встраивается даже в столь серьезные отопительные системы.

В конечном итоге специалист настроил систему так, что в штатном режиме отопительный контур будет включаться и отключаться по команде от GSM-Термометра. В случае любой внештатной ситуации, если GSM-Термометр окажется выведен из строя, управление переходит к модулю ZM 442 — это резервный контур.

Монтаж завершен, осталось настроить систему, исходя из требуемой логики. Помимо фирменного приложения можно использовать и SMS-команды.

При отсутствии жильцов в доме в будние дни будет установлена температура +7°С, а перед выходными днями, когда планируется посещение дома, настройка терморегулирования будет меняться SMS-командой на +23°С. Первая команда (установка +7°С) выглядит так: «ТР 1 7 –4». Когда нужно раскочегарить систему отопления для поддержания в доме температуры +23°С посылается следующая SMS-команда: «ТР 1 23 –4».

GSM-Термометр в деталях

Управлять бытовыми электронагревательными приборами можно и с помощью недорогой GSM-розетки Телеметрика Т4, но когда речь идет о котлах отопления, такое решение не подойдет. Современные котлы обладают собственными системами интеллектуального контроля и управления, взаимодействовать с которыми необходимо намного более тонко, чем банальное прерывание и восстановление электроснабжения. Для таких целей используется специализированная система управления GSM-Термометр (по сути – GSM термостат), которая способна встраиваться как вместо собственного модуля управления котла, так и работать параллельно с ним. Последний вариант предпочтительнее — он дает возможность создать резервный контур управления.

Что позволяет продвинутая GSM-система управления котлом:

• Контролировать температуру в помещениях и на улице, оповещать пользователей на мобильный телефон об отклонении температуры от нормы. Поддерживается подключение до пяти датчиков температуры.
• Управлять котлом отопления (и другими подключенными устройствами) по заданной пользователем программе.
• Поддерживать заданную температуру и осуществлять терморегулирование.
• Удаленно изменять настройки терморегулирования при помощи мобильного телефона в режиме реального времени.
• Удаленно управлять включением и выключением подключенного оборудования.
• Автоматически формировать и присылать пользователю на мобильный телефон отчеты об измеренных значениях температуры.
• Контролировать наличие напряжения сети 220В.
• Контролировать исправность инженерного оборудования и экстренно оповещать пользователя по СМС о выходе его из строя.

Как видите, немало. Давайте теперь взглянем на характеристики GSM-Термометра:

• Работа в сетях GSM 900/1800.
• Подключение до 5 датчиков температуры.
• Мобильное приложение для IOS и Android.
• Удалённое управление включением и выключением оборудования.
• Контроль наличия напряжения сети 220В.
• Встроенный резервный аккумулятор (до 12 часов работы).
• 4 управляемых выхода, 2 программируемых входа.
• Автоматические и по запросу отчеты по температуре.
• 1 год гарантии.

Фактически данный гаджет умеет все то же, что и сверхдорогие GSM-опции от производителей отопительных котлов. К слову, GSM-Термометр можно подключить практически к любому современному котлу, включая модели от таких известных производителей как Viessmann, Vaillant, CTC, Protherm, Baxi, Ariston, Buderus, Lamborghini и других. Причем все делается очень быстро и аккуратно, в чем мы убедились лично.

Характеристики GSM-модуля

GSM-модуль используют только для котлов отопления с цифровым управлением. Число внешних температурных сенсоров составляет до пяти штук.

Подключается модуль специальными проводами. Учтите, что GSM-модуль устанавливают не далее 100 метров от сенсоров. Грамотно собранная схема работает в диапазоне температур от -55 до +125 градусов.

Помимо прямых функций, GSM-модуль предоставляет дополнительные возможности:

• Оповещение о незаконном проникновении;
• Оповещение о срабатывании пожарной сигнализации;
• Включение аварийной сигнализации (сирены);
• Запись звуков;
• Управление электрическими воротами.

При этом прибор экономичен. С максимальным числом функций он потребляет не более 10 Вт электроэнергии.

Рейтинг лучших производителей и характеристики

Несколько универсальных моделей стабильно находятся в числе лидеров продаж. Отмечают их доступную стоимость, надежность и удобное управление. Перед приобретением следует ознакомиться с перечнем с краткой характеристикой.

Котел ОК

Недорогое компактное устройство российского производства с минимальным набором функций. Управляется через приложение, отсылающее SMS. Это позволяет использовать дешевый тарифный план без доступа в интернет.

Недостатки:

• отсутствие дополнительных функций;
• невыносная антенна;
• короткий кабель термодатчика (0,5 м).

Цена: 4 тыс. руб.

Кситал GSM 4Т

Этот модуль тоже выполняет только основные функции, но оснащен лучше. В комплекте 2 термодатчика с кабелем длиной 10 м, выносная антенна, шнур для подключения внешнего аккумулятора (встроенного нет). Контроллер содержит еще 4 порта для подключения дополнительных сенсоров любого назначения (протока, дыма, открывания двери, движения и пр.).

Предусмотрена защита от несанкционированного доступа в виде электронного ключа. Устройство управляется через приложение и SMS-сообщениями.

Недостатки:

• большие размеры;
• неудобный интерфейс программного обеспечения;
• малопривлекательный дизайн (клеммы находятся на виду).

Цена: 8640 руб.

Эван GSM Climate (Zont H-1)

Прибор с единственным портом для подключения имеющегося в комплекте термодатчика. Есть выносная антенна. Преимущество данной модели – функция программирования на неделю с предустановленными режимами «Комфорт» и «Эконом». Управление осуществляется через удобное приложение с ведением статистики.

Цена: 6800-8840 руб.

Zont H-1V

Улучшенная версия. Отличается от предыдущей наличием встроенного аккумулятора, защиты от замерзания и 10 портов для подключения сенсоров. Количество датчиков в комплекте – 1.

Цена: 7400-9200 руб.

Следующие модели менее востребованы из-за высокой стоимости, но обладают более широким набором возможностей:

Элементы схемы управления газового котла

Электрическая схема газового котла включает блоки электронных плат и их радиоэлементов. Можно рассмотреть пример схемы типичного агрегата Ariston UNO 24MFFI, которая отображает расположение элементов котла.

А – регулятор температурных режимов.

А11 – датчик пламени.

В – кнопка, позволяющая сбросить ошибку и осуществить перезагрузку устройства (Reset).

…

С – включение/выключение (Power).

D – переход в режим «Комфорт».

Е – регулятор температуры горячего водоснабжения.

F, G, H, I – светодиоды, которые показывают неисправности или определенные рабочие режимы.

J – разъем для подключения термостата.

K – реле подачи питания насоса.

…

L – реле питания трехходового клапана.

M – реле управления вентилятором.

N – реле газового клапана.

O – разъем управления пульта ДУ.

P, Q, R, S – перемычки, отвечающие за искрообразование, воспламенение, выбор температуры и плавного воспламенения с максимальной мощностью.

T – двухпроводной разъем внешнего термостата и управление заданной температурой.

U – блок питания электронной схемы.

Соединение CN301 контактной колодки, к которой подключается газовый клапан, циркуляционный насос, трансформатор и привод трехходового клапана.

К разъему CN201 подводятся термодатчики воды на подаче и «обратке», датчик дымохода, сенсор протока воды.

Разъем CN102 в положении А отвечает за настройку мощности воспламенения горелочного устройства. В процессе настройки красный сенсор будет моргать.

Перемычка CN101 на А выключает задержку возгорания, в положении В – включает опоздание на 2 мин.

CN104 – устанавливает работу в различных температурных диапазонах: А – 35-45ºC, В – 43-82ºC.

CN100 отвечает за настройку максимальной мощности агрегата.

Модули для дистанционного контроля теплоснабжения

Модули управления отоплением

Для организации системы управления отоплением дома необходимо позаботиться о возможности удаленного контроля. Обеспечить эту функцию помогут специальные модули. Чаще всего они не входят в стандартную комплектацию программаторов и терморегуляторов.

После приобретения блока управления отоплением дома следует правильно выбрать коммуникационное устройство. В зависимости от технических требований оно может обеспечивать следующие виды связи пользователя и управляющего элемента:

• GSM контроль. Данные передаются с помощью сотовой связи. Фактически это стационарный телефон с функциями формирования, отправки, получения и обработки СМС сообщений;
• Подключение через интернет. Характеризуется более расширенным функционалом и практически не ограничивается территориально. В этом случае пультом управления котлом отопления может быть планшет, ноутбук или любой ПК с установленным специальным программным комплексом.

При выезде за границу не рекомендуется активировать роуминг для контроля отопления через GSM модуль. Это повлечет большие затраты. Лучше всего перепоручить контроль за теплоснабжением знакомому или родственнику.

GSM блок управления котлом

GSM блок передачи данных

Самый простой и относительно доступный способ контролировать работу котла – установка управления отоплением по СМС. Для этого приобретается отдельный блок, который подключается к программатору или терморегулятору. Некоторые модели уже имеют подобную функцию.

На этапе выбора дистанционного управления отоплением следует определиться со способом передачи данных через сеть GSM. Это во многом зависит от возможностей конкретной модели телефона, а также встроенных функций блока передачи данных.

Проще всего можно получать сообщения в виде СМС. Установленный в рамку управления отоплением блок будет передавать следующие данные:

• Падение температуры и давления ниже (выше) критического уровня;
• Аварийный отказ в работе котла – отключение электропитания, отсутствие энергоносителя. При этом возможна передача кода ошибки и ее описания.

Блок со встроенным модулем СМС оповещений

Для обратного управления отоплением по телефону необходимо отправлять СМС определенного формата. С их помощью можно настраивать уровень температуры, инициировать запуск котла после аварийного отключения. Также во многих моделях встроена функция отсрочки команды. Т.е. передается значение какого-либо параметра, и указывается время активации котла для его достижения.

При этом важно помнить, что полученные данные могут расходиться с фактическими. Для эффективного управления радиаторами отопления необходимо знать степени погрешности следующих устройств:

• Температурных датчиков. Показания большинства электронных моделей имеют погрешность ±0,5°С;
• Шаг изменения температуры в терморегуляторе. Он может составлять от 0,2°С до 0,5°С.

На практике это действительно необходимо при установке отопления в режим анти замерзания, когда уровень нагрева теплоносителя поддерживается на уровне +5°С. Это позволяет сэкономить на затратах энергоносителя и при этом избежать аварийных ситуаций.

Контроль отопления через интернет

Получение данных об отоплении на смартфон

Управление отоплением через интернет имеет все плюсы, свойственные контролю теплоснабжения с помощью СМС сообщений. Однако возможность получать большее количество информации сказывается на качестве теплоснабжения.

Функции блока управления отоплением коттеджа при подключении к сети интернет имеют ряд преимуществ. Главным из них является возможность установки специальных программных комплексов. Они интегрируются в ноутбук, смартфон или любой другой вид персонального ПК. При этом дистанционное управление теплоснабжением отличается следующими возможностями:

• Удобный интерфейс. Чаще всего он рассчитан под операционные системы смартфонов. Но при небольшой доработке может быть установлен и в компьютер;
• Нет ограничения по количеству подключаемых пользователей, как в СМС блоках;
• Возможность настройки параметров и любой точки, где есть интернет. В этом случае нет необходимости включать роуминг. Исключением составляют услуги интернет от мобильных операторов.

Важно правильно осуществить предварительную настройку пульта дистанционного управления котлом отопления. Для этого рекомендуется  сначала сверить фактические показания системы после их изменения

Это необходимо для калибровки системы

Это необходимо для калибровки системы.

Советы экспертов: как обезопасить себя от поломок контроллера

Ремонт блоков управления газовых котлов – явление не частое. Однако прежде чем совершить покупку оборудования определённого производителя, поинтересуйтесь, есть ли в вашем регионе его сервисные центры.

Чтобы обезопасить себя от неприятностей в неподходящий момент, следует с помощью специалистов проводить осмотр котла до и после отопительного сезона. Защитить электроконтроллер от скачков давления поможет стабилизатор напряжения в сети, тем самым обезопасив прибор от поломки.

Предупредить возможные поломки блока управления можно при первом же его запуске в работу. Система блока сложная и по-своему хрупкая, настройки могут сбиться при перевозке или сборке оборудования. Поэтому при установке тщательно проверяют сначала все тонкости, связанные с проводкой, подачей воды и газа, а затем проверяют работу датчиков БУ.

Последние модели контроллеров доведены практически до полной самостоятельности. Блок управления газовым котлом сообщает о неисправностях при помощи индикаторов, как можно видеть на схеме ниже.

Отопительные приборы часто становятся объектами экспериментов, результатом которых являются сушители полотенец например. На технологическом конкурсе в 2007 году в США среди различных конструкций можно было увидеть радиатор в виде стеллажа из вешалок, сконструированный в форме стула с обогревом сиденья.

Современное оборудование отопления для дома максимально удобно для пользователей. Задав необходимые параметры устройству, не нужно постоянно контролировать его работу, положившись на автоматический режим. А своевременная диагностика обогревательных устройств позволит избежать неприятностей из-за некорректной работы или поломок.

С примером установки контроллера можно ознакомиться в видеоматериале:

https://youtube.com/watch?v=4BmjB7fzgrQ

Цены на популярные модели

GSM-модули выпускаются как производителями котельного оборудования, так и независимыми компаниями которые занимаются отдельно автоматизацией. Отличительной чертой общих систем автоматизации является гибкость, подключение нескольких типов оборудования для одновременного обслуживания. Проще говоря, они подойдут для любого котла отопления и могут одновременно использоваться для обслуживания, например, охранной системы или бытового оборудования в доме.

Выбирать предстоит из числа таких популярных моделей и производителей, как: Vaillant, Veismann, Buderus, Протерм, Кситал, Эван. У всех имеется базовый набор функций по подключению двух-трех датчиков температуры и контроля за работой котла, температурой воздуха в помещении и на улице.

Производитель	Модель	Стоимость, руб
Vaillant	ZONT H-1 (Эван)	8 400
Veismann	Модуль Vitocom 100 (тип GSM2)	13 200
Buderus	Buderus Logamatic Easycom (PRO)	65 000(270 000)
Протерм	Модуль GSM для котла Protherm	7 500
Телеметрика	GSM модуль для котла GSM-термометр	8 800
Кситал	GSM-4T	7 700
GSM-8T	8 200
GSM-12T	8 400
Эван	GSM-Climate	7 500

Protherm GSM-Climate ZONT H-1V eBUS

Основные характеристики

• Производителm Protherm
• Страна производителя Россия
• Цена за 1 шт. 9413 р.

ОСОБЕННОСТИ УСТРОЙСТВА:

BAXI GSM-Climate ZONT-H1B

Основные характеристики

• Гарантия от производителя 2 года
• Производитель BAXI
• Страна производителя: Россия

ОСОБЕННОСТИ УСТРОЙСТВА:

КотелОк

GSM модуль КотелОк — это максимально простой и легко настраиваемый (достаточно 1 звонка) GSM прибор для:

• контроля за температурой в доме
• контроля за наличием электричества
• управления котлом с телефона

Основные возможности gsm модуля

Настройка и управление gsm модулем

Для настройки gsm модуля необходимо просто позвонить на номер СИМ-карты установленной в прибор.

Управление gsm модулем осуществляется SMS командами с телефона. Подойдет любой телефон. На каждую команду, прибор присылает подтверждение о её выполнении.

Для того, чтобы узнать температуру в доме достаточно просто позвонить на прибор.

Очень важно помнить о том, что на СИМ-карте установленной в gsm-модуль Котелок был положительный баланс для своевременного оповещения о произошедшем событии

• Комплектация:
• Прибор «Котел.ОК» — 1 шт
• Инструкция — 1 шт
• Руководство по эксплуатации — 1 шт
• Антенна GSM штыревая 4 см (установлена) — 1 шт
• Термодатчик с кабелем 0,5м — 1 шт
• Сетевой адаптер 12В — 1 шт

Характеристики:

• Единица измерения: 1 шт
• Габариты (мм): 62x67x31
• Масса (кг): 0.10
• Количество датчиков температуры (Используются цифровые датчики температуры DS18B20): 2 внешних (1 идет в комплекте)
• Диапазон измеряемой температуры (для внешнего датчика): от -55 до +125 °С
• Количество выходов (Реле, перекидной контакт, максимальная нагрузка 10А/220В): 1
• Напряжение питания: сетевой адаптер с выходом 12В х 1А
• Ток потребления при питании 12В: 50 мА
• Рабочий температурный диапазон: от -30°С до +55°С
• Влажность: не выше 85%
• Габаритные размеры: 62мм(д) х 67мм(ш) х 31мм(в)
• Масса: не более 100 г.
• Разъем для подключения антенны: SMA
• Число номеров телефонов для оповещения: 5
• Емкость встроенного аккумулятора: 100 мАч (работа от аккумулятора до 3 часов)

Цена 3990р

Модуль GSM для котлов ZOTA серии Lux, MK

Артикул: GM 344332 0001

Основные характеристики

• Гарантия от производителя 1 год
• Производитель ZOTA
• Страна производителяРоссия
• Цена за 1 шт. 6962 руб

Модуль управления ZOTA GSM предназначен для контроля и управления электроводонагревателями серий ZOTA Lux и ZOTA МК с помощью мобильного телефона, через службу коротких сообщений (SMS).

ОСОБЕННОСТИ УСТРОЙСТВА:

Компактное устройство с собственной SIM-картой, подсоединяемое к любому котлу отопления ЭВАН (в том числе и уже введенному в эксплуатацию).Команды на него могут передаваться с любого телефона (спутниковой, мобильной или фиксированной связи), планшета или ПК. Для дистанционного управления требуется ввести уникальный пароль, что исключает несанкционированный доступ.

Выбор

В продаже полно GSM-устройств для котлов разных марок. Ведущие производители – Protherm, Baxi, Vaillant и Buderus. Принцип работы везде одинаков, чего не скажешь о стоимости. Сегодня она стартует от 150 американских долларов и способна превысить стоимость нагревателя.

На видео показан монтаж системы «Кситал»:

Из российских марок положительные отзывы получает GSM-модуль «Кситал». В число функций входит контроль за отоплением и безопасностью помещений. Выпускается три модификации с отличиями по числу зон контроля. В комплект входит пять цифровых сенсоров, непрерывно контролирующих температуру в комнатах.

Один из самых продвинутых приборов – Buderus Logamatic Easycom PRO. Его GSM-модуль оборудован дополнительными портами, позволяющими расширить функциональность интеграцией дополнительного оборудования. Число подключенных номеров доходит до 16.

Советы по организации дистанционного управления отоплением

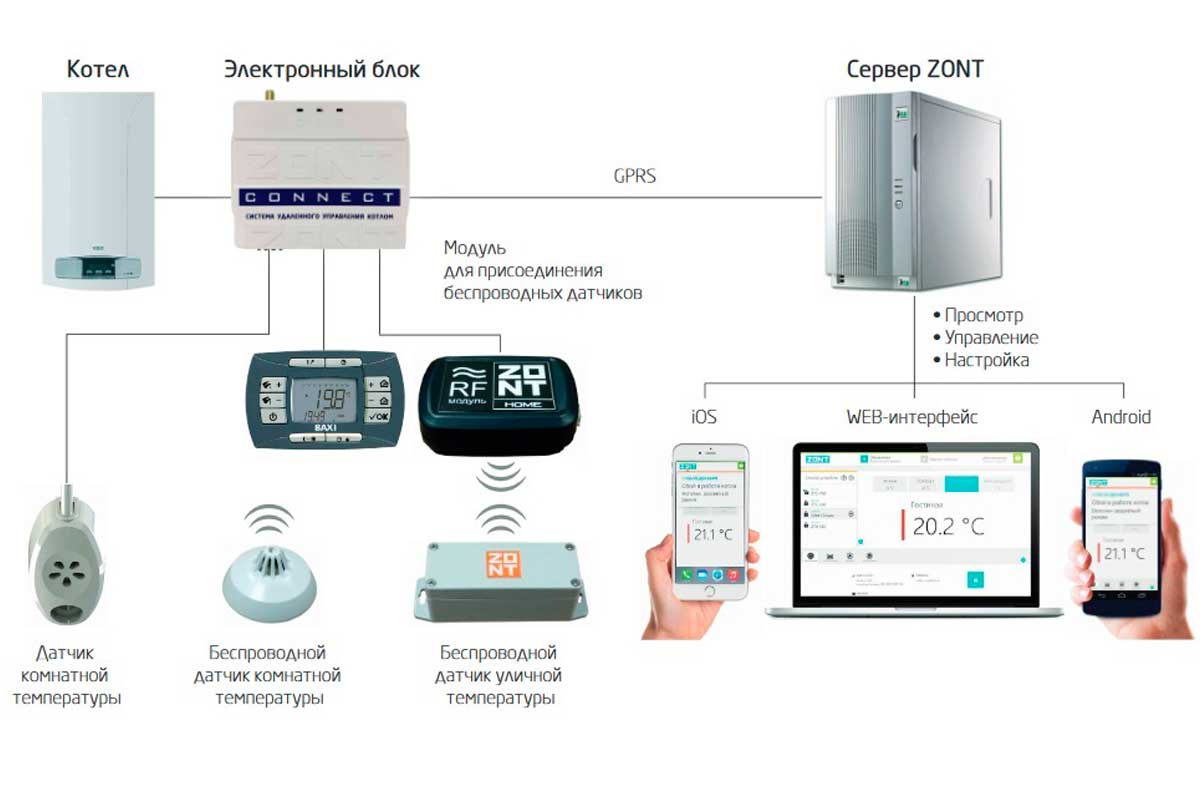

Схема подключения модулей к блоку управления отоплением

В большинстве случаев можно сделать систему управления отоплением коттеджа самостоятельно. Это осуществимо только при правильном выборе компонентов системы. Т.е. сначала нужно проанализировать состояние и возможности уже установленного оборудования.

У классической схемы узла управления отопительной системой есть один блок контроля, который соединен со всеми элементами теплоснабжения. Программатор должен соответствовать следующим требованиям:

• Количество подключаемых клемм и их конфигурация должна совпадать с аналогичными узлами коммуникации котла и терморегуляторов. В противном случае управление теплоснабжением по СМС будет невозможно. В случае надобности приобретаются адаптеры;
• Максимальная удаленность пользователя от блока контроля. Если это расстояние не превышает 300 м – можно приобрести модели с рудоуправлением. Для увеличения площади связи рекомендуется пользоваться управлением отоплением по мобильному телефону или интернет;
• Возможность самостоятельно (или с помощью специалистов) устанавливать дополнительные параметры работы. Это осуществляется с котроллером на базе плат управления отоплением;
• Подключение блока автономного электропитания. Для этого необходим достаточно большой ящик управления системой отопления. Данный параметр учитывается при выборе места установки блока контроля в доме.

Не нужно забывать о возможности управления отопительными радиаторами. Это может осуществляться с помощью локальных устройств – механических терморегуляторов. Они имеют невысокую стоимость, но не могут быть подключены к общей электронной системе контроля.

Устройство и принцип работы GSM-модуля для котла

По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.

Принцип работы прибора выглядит следующим образом:

• с помощью SIM-карты устройство подключается к сети GSM;
• затем оно соединяется со смартфоном;
• с гаджета можно подать сигнал на прибор;

модуль после получения сигнала изменяет настройки котла (повышает или понижает температуру, включает, выключает).

Сам модуль состоит из следующих конструктивных элементов:

• Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
• Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
• Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.

• Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
• Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 о С до +99 о С. Это позволяет использовать их практически в любых условиях.
• Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Еще один необъемлемый элемент GSM-модуля для управления котлом – SIM-карта. Ведь именно с помощью нее прибор подключается к мобильной сети. Но ее придется приобретать отдельно. Некоторые производители кладут SIM-карту с подходящей тарификацией в комплект, но это редкость.

Режимы работы

Большинство существующих моделей устройств имеют два режима работы:

• Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
• Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
• Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).
