Установка и подключение газовых котлов

Документы на котел

Допустим, оборудовали вы топочную с соблюдением всех требований. Покупаем котел? Пока рано. Проверьте прежде всего, не затерялись ли прежние бумаги на газ, и извлеките их на свет божий:

  1. Контракт на поставку газа, если котел отопительный. Субпотребители могут устанавливать только водогрейные котлы.
  2. Все документы на газовый счетчик. Любой котел устанавливать без счетчика нельзя. Если его еще нет – ничего не поделаешь, нужно ставить и оформлять, но это другая тема.

Теперь можно покупать котел. Но, купив, устанавливать еще рано:

  • В БТИ нужно внести изменения в техпаспорт дома. Для приватизированных квартир – через эксплуатирующую дом организацию. В новом плане должна быть нанесена каморка под котел, и четко обозначена: «Топочная» или «Котельная».
  • Дать заявку в газовую службу на проект и ТУ. В составе требуемых документов и техпаспорт на котел, так что он должен быть уже куплен.
  • Провести монтаж котла (см. след. разд), кроме газовой системы. Это можно сделать, пока газовики готовят проект, если помещение одобрено.
  • Вызвать специалиста, чтобы сделал газовую обвязку.
  • Дать заявку газовикам на ввод в эксплуатацию.
  • Дождаться прихода инженера газовой службы, он все проверит, составит заключение о пригодности и даст разрешение на открытие запорного газового вентиля к котлу.

Металлопластик для газа

Металлопластиковые трубы также можно использовать при подводке газа. Изнутри трубы этого типа представляют собой уже знакомый нам полиэтилен.

Благодаря тому, что металлопластиковые трубы поставляются бухтами, появляется возможность проложить достаточно протяжённый газопровод, не используя при этом большого числа соединений.

Если же трубы всё же нужно соединить, то необходимо использовать только пресс-фитинги. С их помощью можно обеспечить герметичность соединения, которое будет сохранять свои свойства в течение продолжительного времени. Однако для выполнения такого соединения потребуется специальный прибор.

Где делать и согласовывать проект

Для монтажа газового оборудования в квартире или частном доме мало знать и разбираться в нормативах, выдвигающихся СНиП. Перед установкой нужно получить разрешение (технический проект) в службе газоснабжения. А для этого хозяин жилья подает прошение (заявление) по месту жительства в службу газоснабжения, где четко прописывает предполагаемое количество газа (расход) для отопления и прочих нужд.

Параметр расхода топлива (природного газа) можно рассчитать, ориентируясь на базовые нормативы СНиП, где указаны средние показатели использования газа в сутки:

После подачи заявления местные организации, контролирующие установку газового оборудования и газоснабжение, рассмотрят запрос в течение недели или месяца, в зависимости от загруженности. При положительном решении пользователю выдается на руки технический проект с условиями, которые он обязательно должен реализовать и выполнить. Эта бумага считается официальным разрешением на проведение монтажных работ.

Проект составляется на базе тех. условий, в которые входят:

  1. схема прокладки инженерных коммуникаций, указанных в виде чертежа;
  2. точку подключения оборудования;
  3. расположение газопровода;
  4. предполагаемое расположение газовых труб потребителя до точки подключения (частное домовладение).

Разработкой проекта занимаются инженеры-проектировщики, имеющие разрешение на осуществление этой работы и все необходимые допуски. Именно им следует доверять эту часть работы.

К техническому плану прилагаются:

  • технический паспорт на газовый котел;
  • сертификаты качества и на соответствие санитарно-гигиеническим требованиям;
  • аннотация по эксплуатации;
  • данные экспертизы о проверке оборудования.

Этот перечень документов предоставляет продавец, а оформляются они производителями котельного оснащения. В случае отказа пользователь получает мотивированное пояснение причин, которые нужно устранить. Только после этого можно будет подать повторное прошение на одобрение. Ели проект одобряется, то пользователь может, с момента получения документа на руки, приступать к установке отопительного нагревателя.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

  1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
  2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
  3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
  4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

  • Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
  • Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
  • Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
  • Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

  • Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
  • Пространство под котлом должно быть свободным.
  • На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
  • В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

  • Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
  • В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
  • Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

  • Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
  • Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
  • Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Установка и крепление

Ваши действия зависят от того, какую модель вы приобрели, напольную или настенную. Для напольного котла требуется выделить отдельное помещение, желательно на подвальном этаже.

У котла крупные габариты, вес тоже большой, получится большая нагрузка на деревянное перекрытие. К тому же большинство напольных моделей – открытого типа. В жилых помещениях их ставить не рекомендуется из экологических соображений.

Плюс напольного агрегата – крепление ему не требуется. Основное требование: котел следует ставить на негорючее основание на некотором расстоянии от стен и воспламеняющихся объектов.

При подключении настенного газового котла к системе отопления тоже нужно соблюдать требования пожарной безопасности: участок стены, на который вы собираетесь вешать котел, следует закрыть металлическим листом, асбестовой тканью либо другим негорючим материалом.

Далее нужно:

  1. Разметить с помощью уровня места под крепления кронштейнов (и сами кронштейны, и метизы к ним должны входить в комплектацию котла).
  2. Закрепить кронштейны на высоте не меньше 0,8 метра.
  3. Навесить котел.
  4. Отметить местонахождение будущего дымохода. Если котел с открытой топкой, дымоход выводят сквозь потолок на крышу; если с закрытой – делают в стене рядом с агрегатом сквозное отверстие на улицу для коаксиальной трубы.
  5. Снять котел, устроить отверстие, вернуть агрегат на место.

Важный момент – правильно определить уклон дымохода. В противном случае образующийся в процессе работы конденсат будет стекать в котел, а это чревато отказом оборудования.

Если дымоход проходит сквозь перекрытие, рекомендуется установить конденсатоотводчик.

Требования при подключении к дымоходу

Подключенный прибор

Приборы с открытой камерой сгорания подключают к вентиляционной системе с естественной тягой. Высота дымохода не должна превышать 5 м, если считать от горелки.

Запрещается, чтобы:

  1. Оголовок дымоходной трубы попадал в зону ветрового подпора
  2. Патрубок прибора был присоединён к вентиляционным каналам в стене, выполненным из кирпича
  3. Дымоход поворачивал под прямым углом больше 3 раз
  4. Длина врезающегося в вертикальную трубу горизонтального участка превышала 3 м
  5. Патрубок котла для отвода продуктов горения был по диаметру больше трубы
  6. В качестве дымоходного канала использовалась алюминиевая гофра (разрешены только керамика либо сталь)
  7. Отсутствовал ревизионный люк (его оборудуют на 30 см ниже места врезки в вертикальную трубу)
  8. Расстояние от деревянных поверхностей до неизолированного металлического дымохода было менее 50 см
  9. Швы не были обработаны термоустойчивым герметиком в местах соединения дымоходов

При обвязке котла рекомендуется соблюдать такие правила:

  • на входных отверстиях труб установить сетчатые фильтры
  • котёл, вмонтированный к стене, подключать посредством отсекающих кранов с накидными гайками
  • для напольного прибора дополнительно ставить циркулярный насос, группу безопасности и обязательно расширительный бак
  • в случае совместной работы с другими отопительными приборами требуется установка обратных клапанов
  • обратку или трубопровод обратного теплоносителя подключают к подпитке из сети водоснабжения
  • под мощные приборы с турбиной и вентилятором устанавливают защищённую от затопления розетку на 220 вольт и провод заземления для неё

Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

О видах газовых котлов

Виды газовых котлов

Приборы для нагрева теплоносителя (газа) имеют множество разновидностей в зависимости от различных характеристик. Виды газовых котлов разделяются по своему назначению, уровню производительности, типу тяги, принципу установки.

Так, котлы подразделяются на одно- и двухконтурные. Первые служат только для отопления помещений дома, а вторые, кроме отопительной функции, обеспечивают нагрев воды.

В зависимости от степени мощности котла меняется и принцип его регулировки. Для приборов малой мощности используется одноступенчатое регулирование, среднемощные котлы подразумевают применение двухступенчатого принципа регулировки. Котлы, имеющие высокую степень производительности, регулируются модулированным способом.

Также котлы подразделяются на закрытые и открытые (атмосферные). Такая классификация определяется типом тяги. Закрытые функционируют с помощью вентиляционной тяги, а атмосферные предназначены для естественной тяги.

По принципу монтажа котлы делятся на два вида: те, которые устанавливаются на стену, должны иметь теплообменники из меди, а те, установка которых производится на полу, предполагает использование теплообменников из чугуна или стали.

Лучший вариант для монтажа отопительной системы загородного дома – использование проточного двухконтурного котла с бойлером и автоматической регулировкой. Такая система снабдит теплом все помещения дома в холода, а также обеспечит его жителей горячей водой.

Особенностью автоматической регулировочной системы является наличие двойного термостата и микропроцессора. Благодаря такой конструкции хозяевам можно следить за уровнем температуры как внутри дома, так и снаружи, снижать показатели нагрева до минимальных при необходимости экономии энергии в то время, пока в помещениях нет людей (к примеру, днем, когда хозяева работают).

Если же котел снабжен полной автоматикой, значительно снижаются расходы на топливо (на 30-70% в сравнении с полуавтоматикой или ручной регулировкой).

Важно предусмотреть и то, что при отключении электроснабжения котел на автоматическом управлении перестанет функционировать, и поступление тепла в дом прекратится. В этом случае стоит обеспечить жилище резервными источниками электроэнергии, чтобы подача тепла была бесперебойной

После того, как хозяева определились с видом газового котла, оптимально подходящего им по своим эксплуатационным характеристикам, следует внимательно ознакомиться с сертификатом на продаваемую продукцию и полноту комплектации по документам. Если котел предполагается крепить на стену, желательно сразу позаботиться о наличии крепежных деталей.

Выбор котла

Мощность

То, что мощность котла должна быть достаточной, очевидно. Но она не должна быть избыточной, особенно, если теплообменник чугунный. От капель конденсата из газохода раскаленный чугун растрескивается. Есть и другой опасный эффект: температура точки росы отходящих газов примерно 56 градусов цельсия. Если температура воды в обратке отопления окажется ниже, в камере сгорания может образовываться кислотный конденсат. Какое это имеет отношение к избытку мощности? Слишком мощный котел быстро прогреет систему и уйдет в дежурный режим до ее остывания. Тепловая инерция мощного теплообменника велика, и, пока он опять прогреется, может выпасть кислотная роса.

При правильно подобранной мощности котла температура в камере сгорания будет 80-90 градусов. Допустимая разбежка по мощности достаточно велика, но, если в средних размеров частном доме поставить котел на 60 кВт, то кислотный дождь изнутри быстро выведет его из строя.

Требуемая мощность котла для конкретного помещения определяется теплотехническим расчетом. Жильцам многоэтажек проще: данные есть в ДЭЗе, бюро техинвентаризации или у владельца. В любом случае можно воспользоваться ориентировочными данными, высчитав для себя промежуточное значение. Значения максимальной мощности даны для случаев минимальной наружной температуры в –25/-40 градусов:

  1. Однокомнатная квартира на средних этажах – 8/14 кВт.
  2. Угловая квартира 60 кв.м. общей площади на верхнем этаже блочной хрущевки – 20/28 кВт.
  3. Частный дом 100 кв.м общих – 24/38 кВт.

Бойлер

Назначение бойлера – накопление горячей воды для бытовых нужд. Если посмотреть инструкцию на котел, то мощность там будет указана через дробь, к примеру – 10/22 кВт. Первая цифра – отопительная мощность для средних условий; она на 80% определяет расход газа. Вторая мощность, максимальная – для быстрого нагрева бытовой воды.

Если бойлер опорожняется, котел на время перестает греть отопление (оно не успеет остыть) и на максимуме греет бытовую воду. Расход газа при этом, разумеется, максимальный. Если же воду из бойлера брать понемногу, то и подогреваться он будет на рабочем режиме, без форс-мажора. Исходя из этого, о возможностях бойлера можно судить по его емкости:

  • 2-10 л – вымыть руки и помыть посуду.
  • 30-50 л – принять на скорую руку душ.
  • 100 л – основательно помыться под душем.
  • 150 л и более – можно принимать ванну и подключить к ГВС стиральную машину.

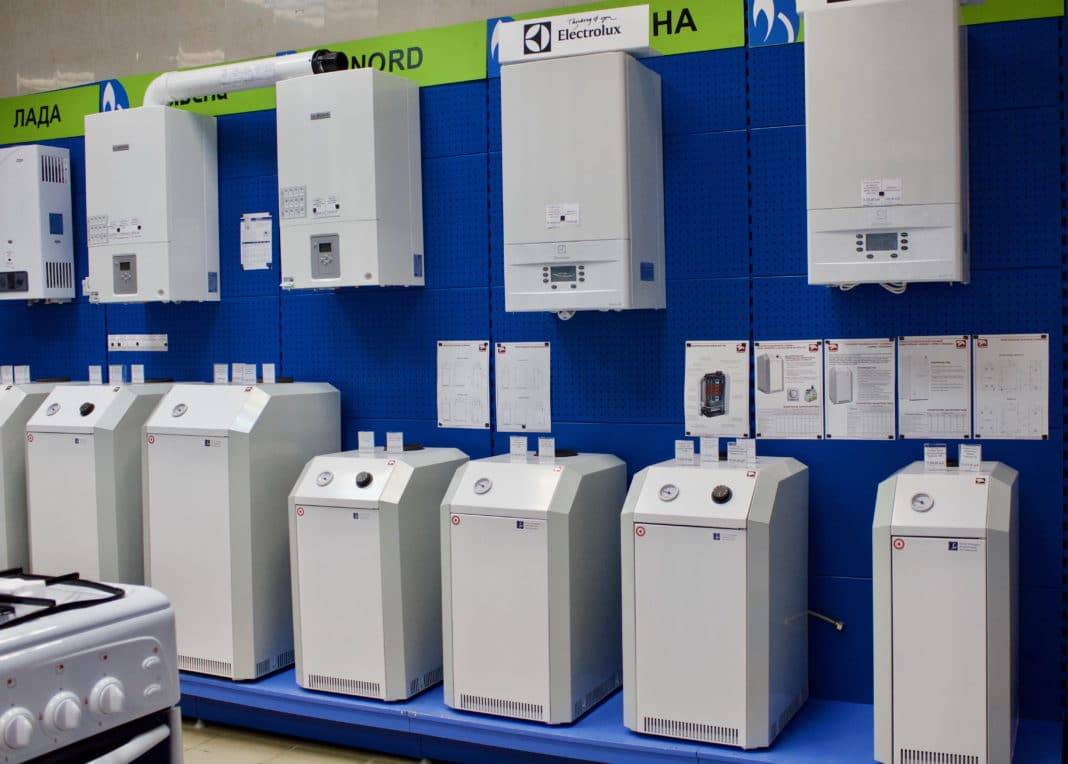

Виды газовых котлов

Многие предприятия, занимающиеся производством газового оснащения, предлагают пользователям различные виды отопительных котлов, конструкции которых предусмотрены исключительно на работе с голубым топливом. Они могут быть использованы для абсолютно любых масштабов и площадей.

Говоря о типах монтажа, котлы подразделяются на:

Напольные

Для них характерны такие показатели, как высокая мощность, долговечность и надежность. Их предназначение — установка в сооружениях с площадью выше средней меры и площади. Тем не менее, у флагманских моделей есть и свои недостатки: потребность в отдельно установленном и оборудованном помещении.

Настенные

Такого вида котлы являются замечательной вариацией для личных домов с небольшими размерами. Следовательно, для них нет необходимости постройки отдельного помещения, и они являются многофункциональными моделями. Содержат встроенный расширительный бак, циркуляционный насос, группу безопасности, навороченную автоматику. Сборка и монтаж не требуют особых повышенных условий.

Такой вид котлов устанавливается повсеместно и нашел широкое распространение в современных квартирах, дачах, домах и коттеджах, что происходит вследствие обеспечения максимальных комфортных условий среды и минимальных усилий и расходов на сборку и монтаж. В настоящий момент они создаются в применении дизайнерских решений и компактных разрешений. Мы так же писали подробный материал на тему сравнения данных видов котлов.

Также существует деление по типу камер сгорания котлов.

Открытая камера сгорания

Данная модель склонна к естественной тяги. Так или иначе, воздух производится и проникает из внутренней части помещения, а уже сами продукты сгорания выводятся исключительно через дымоход. В случае недостатка вентиляционного отверстия будет ощущаться нехватка кислорода. Производительность отопительных агрегатов с открытой камерой сгорания зависят от тяги

Важно монтировать правильно дымоходы и не экономить на их утепелнии. При этом есть большая вероятность риска попадания продуктов сгорания во внутреннюю часть помещения

Исходя из этого, и ценовые категории гораздо ниже средних.

Закрытая камера

Им свойственна принудительная тяга. В них устанавливаются электрические вентиляторы (дымососы), с помощью которых становится возможным вывод дымоходом веществ, образующихся в процессе горения. В камеру воздух попадает путем засасывания его через наружную, внешнюю трубу, а вывод через внутреннюю.

Газовое оборудование и его виды

Газовый котёл – это уменьшенных размеров котельная, оборудование, которое вырабатывает тепловую энергию за счёт потребления природного газа. Используется для обогрева помещений, нагрева водопроводной воды для хозяйственных и бытовых нужд.

Двухконтурный настенный газовый котёл

Основные типы котлов собраны в таблице:

При выборе газового оборудования ключевое требование – тепловая мощность. Она рассчитывается индивидуально для каждого домовладения.

Для умеренных широт делается это по формуле: площадь дома умножить на 100 Вт плюс 20% от полученной цифры для запаса. Если высота потолочного свода превышает 3 м, то мощность считается как кубатура, умноженная на среднее значение в 40 Вт.

В регионах с преимущественно низким температурным режимом площадь здания умножают на 120, а в жарких регионах – на 80. Повышающий коэффициент запаса при этом остаётся неизменным.

При использовании двухконтурного котла или тандема «котёл-бойлер» в запас добавляют 50%. Если в схеме подключена ещё и буферная ёмкость, то этот показатель удваивают (до 100%).

Лучшие варианты соответствия типа котла выбранному помещению собраны в таблице:

Лучшие электрические котлы | ТОП-15: Рейтинг 2022 + Отзывы

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно, вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные котлы. Они устанавливаются на несколько кронштейнов, закрепленных на стенах, идут в комплекте.

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же проблема — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

  • Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
  • Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки из асбеста

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Требования для установки котла

В первую очередь надо учесть все требования к помещению, куда предполагается поместить источник тепла. Варианты такие:

  • кухня;
  • комната внутри дома, примыкающая к одной из наружных стен и имеющая окна;
  • помещение в цокольном или подвальном этаже;
  • в наружной пристройке.

В кухне нормативы на установку позволяют разместить напольный или настенный агрегат теплопроизводительностью до 60 кВт. Оборудование с показателями от 60 до 150 кВт можно ставить в отдельной комнате на любом этаже, а от 150 до 350 кВт – только на первом или цокольном этаже, в подвале или пристройке

При этом важно соблюдение размеров отдельной комнаты или пристраиваемой части, они не могут быть меньше, чем прописано в нормативах. Минимальная нормативная высота такой комнаты – 2.5 м для любой мощности в указанных пределах

Для теплогенераторов производительностью до 150 кВт в соответствии с нормами наименьший объем помещения для установки газового котла составляет 15 м3, кроме этого, на каждый кВт водогрейного оборудования к данному объему прибавляется 0.2 м3. Если же суммарный показатель всех агрегатов превышает 150 кВт, то размеры помещения не нормируются. Зато действуют правила установки и безопасной эксплуатации котлов, согласно которым надо выдержать технологические просветы между агрегатами и стенами комнаты, они принимаются из соображений удобства обслуживания и доступа ко всем системам в котельной. Размеры проходов в соответствии с правилами соблюдаются такие:

  • От выступающей части газогорелочного устройства до стены с лицевой стороны теплогенератора – не менее 1 м.
  • Если в инструкции по эксплуатации агрегата написано, что нужно обслуживать его сбоку или сзади, то придется выдержать ширину прохода 1.5 м, когда же такой записи нет, а нужно обеспечить доступ к другому оборудованию или арматуре, то достаточно сделать просвет 700 мм. В остальных случаях требования по монтажу выдвигаются в документах на изделие от завода – изготовителя.
  • Если в топочной планируется поставить 2 источника тепла, то не стоит их размещать друг напротив друга, поскольку придется обеспечить просвет между выступающими частями горелок не менее 2 м.
  • Нельзя ничего прокладывать через проходы на высоте ниже, чем 2 м.

Для кухни, где допускается размещать не слишком мощное отопительное оборудование (до 60 кВт), предъявляются не самые жесткие требования к установке газовых котлов. Нужно лишь соблюсти норматив по объему, приведенный выше, а еще обеспечить воздухообмен в количестве 3 раза за 1 час. Дополнительно требуется подавать приточный воздух для горения топлива, его расход для каждого агрегата указан в технических характеристиках. Данный норматив действует для всех видов котельных.

В нормативных документах предлагается организовать вентиляцию для котла на кухне с помощью вытяжной шахты и приточной решетки, встроенной во входную дверь. Проходное сечение этой решетки также нормируется, его площадь не может быть меньше 0.025 м2. Таким же способом можно устроить воздухообмен и в отдельных топочных. Трудности с подачей свежего воздуха могут возникнуть в подвальных или цокольных этажах, не исключено, что для соответствия техническим условиям понадобится поставить специальный приточный вентилятор.

В котельных, находящихся на первом, цокольном этаже или в пристройке, нужны оконные проемы с площадью остекления не менее 0.03 м2 на каждый кубометр объема комнаты. К пристроенному помещению также выдвигаются требования по огнестойкости стен, отдельному фундаменту и входным дверям. Кроме того, пристройку нельзя сооружать на лицевом фасаде здания, а при возведении нужно отступить от ближайшего окна или двери 1 м по горизонтали.

Следует отметить, что требования для газового котла, расположенного в деревянном доме, идентичны нормативам для строений из других материалов, то есть, правила устройства котельных едины для всех зданий.

Установка дымохода

Перед тем, как осуществить монтаж напольного газового котла, следует провести систему дымоудаления. На готовое основание ставят агрегат, после чего намечают место нахождения дымохода. Однако эти расчеты можно осуществить и без установки котла

Важно учесть, что диаметр дымовыводящей трубы должен соответствовать мощности напольного газового агрегата:

  • для моделей с открытой камерой сгорания используется раздельный дымоотвод соответствующей мощности;
  • для устройств мощностью менее 31 кВт подойдет труба сечением более 14 см;
  • для агрегатов мощнее 39 кВт выбирают систему диаметром от 16 см;
  • отопительные устройства с закрытой камерой сгорания оборудуют дымоходами коаксиального типа.

Согласно требованиям СНиП, дымоотвод не может быть сооружен рядом с окном. Минимальное расстояние от него до трубы должно составлять 600 мм, иначе продукты сгорания будут поступать прямо в форточку.

Выход дымохода над поверхностью крыши в высоту делают от 50 см и выше.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
