Характеристики газовых колонок Нева 4510 — инструкция по эксплуатации

Описание прибора

Внимание! Колонка имеет автоматическую электронную искру, работающую при помощи батареек. При направлении искры на подающуюся газовую струю колонка зажигается

Элементы питания расположены в специальном отсеке, который находится внизу конструкции. Батарейки устанавливают и производят замену своими руками, этот факт не снижает ее двухлетний гарантийный срок обслуживания.

Батарейки способны работать максимум шесть месяцев, это зависит от качества элементов питания. Большим сроком эксплуатации отличаются батарейки, имеющие название Дюраселл и Энерджайзер.

Панель спереди устройства имеет окошко для осмотра, две регулирующие ручки. Синяя ручка регулирует напор подачи жидкости, красная отвечает за ее температуру.

Дисплей установлен между этими реле, на нем отображается значение температуры воды, которая поступает в кран.

Модель 4511 имеет маркировку: серия колонок означает 45, производительность колонки за минуту 11 литров.

Данной мощности устройства достаточно для одного водозаборного узла, к примеру, ванной или кухни.

Важно! Если устанавливать один водонагревательный прибор для всего дома, то рекомендуют выбирать колонку марки Нева, у которой производительность равна четырнадцати литрам в минуту. Модель имеет два цветовых решения для корпуса: белый либо серебристый

Модель имеет два цветовых решения для корпуса: белый либо серебристый.

Функции аппарата от цвета не изменятся, но колонки серебряного цвета дороже белых.

Почему есть искра, но не включается колонка для всех моделей Нева

Очистка теплообменника от накипи

  • Накопление накипи. Частой причиной неисправности прибора является накопление накипи на трубке теплообменника, которая не дает возможность прогреть воду до необходимой температуры, часто способствует тому, что вода плохо течёт, то есть имеет маленький напор воды. Это приводит к увеличению потребления газа. Накипь создает внутри эффект теплоизоляции.Периодически требуется производить чистку, для этого используются специальные жидкости, которые продаются в магазине, их минус это дороговизна, так же их нельзя использовать часто. Из подручных средств можно использовать лимонную кислоту или уксус.

    Теплообменник погружают в резервуар с водой, на 1/3 часть, наполняют трубку теплообменника нагретым раствором воды с лимонной кислотой.Следует поставить резервуар на огонь и минут 15 прокипятить, подождать, пока остынет вода. Потом установить его на колонку и подключить к трубе с водой. К выходящей трубке теплообменника присоединяется шланг, второй конец опускаем ведро. Включаем воду и она выдавит накипь вместе с нашим раствором. При необходимости можно проделать еще раз.

  • Перекрыт газовый кран. Это одна из первых причин, почему колонка не включается. Необходимо открыть кран.
  • Засорение газовой горелке. Данным видом чистки должен заниматься специалист. Вы можете почистить сажу, находящуюся внутри жиклеров горелки при помощи железной щетки. После очистки с помощью мыльного раствора следует проверить на герметичность соединения.
  • Неисправность батареек. Возможна их течь, в этом случае требуется очистить отсек, где они расположены, и вставить новые.
  • Засорение водяного фильтра на входе или в смесителе крана. Необходимо очистить, если плохо очищаются, требуется полная замена.

Инструкция по эксплуатации

«Нева-4513» должна устанавливаться специалистами. Аппарат не разрешается использовать, если в дымоходе отсутствует тяга. Ремонтировать и разбирать его самостоятельно запрещено. Если агрегат находится в неисправном состоянии, то его необходимо отремонтировать, отказавшись от его функционирования до момента устранения неисправностей. Для того чтобы исключить вероятность отравления человека угарным газом, аппарат должен быть установлен в хорошо проветриваемом помещении, где присутствуют щели в нижней части двери или стены.

Если вы почувствовали запах газа, то следует немедленно перекрыть кран, который расположен на газопроводе перед колонкой. Нужно открыть двери и окна, чтобы проветрить помещение. Нельзя включать электрический свет или электроприборы, пока проблема не будет устранена. Колонка «Нева-4513» должна устанавливаться в нежилых отапливаемых помещениях или на кухнях. Объем комнаты должен составить 8 м 3 или больше.

Работа аппарата сопровождается сжиганием кислорода, поэтому важно наличие окна с форточкой, чтобы обеспечить постоянный приток свежего воздуха. Газовая колонка «Нева-4513» должна быть подсоединена к дымоходу с интенсивной тягой. Важно обеспечить более близкое расположение к дымоходу

Проверить наличие тяги можно с помощью свечи, пламя которой должно затягиваться внутрь и гаснуть. Устанавливать аппарат нельзя над источником тепла или открытого пламени, это касается электрических нагревательных приборов и газовых плит

Важно обеспечить более близкое расположение к дымоходу. Проверить наличие тяги можно с помощью свечи, пламя которой должно затягиваться внутрь и гаснуть

Устанавливать аппарат нельзя над источником тепла или открытого пламени, это касается электрических нагревательных приборов и газовых плит.

Инструкции по эксплуатации

Так же наши посетители часто задают вопрос: где найти инструкцию к газовой колонке «Нива»? Специально для вас мы собрали инструкции для самых популярных моделей. Пользуйтесь на здоровье!

Проточные газовые водонагреватели «Нева»(газовая колонка) обеспечивают быстрый нагрев воды для хозяйственных и бытовых нужд. Одна колонка может использоваться для нескольких источников потребления горячей воды, например, для кухни и ванны.

Газовые колонки «Нева» очень надежны и просты в эксплуатации, способны работать с водой любой жесткости. Проточные газовые водонагреватели «Нева» оснащены датчиком тяги и автоматикой безопасности. Колонка автоматически начинает работу при открытии крана горячей воды и завершает ее при закрытии крана. При этом заданная температура и нужное давление газа поддерживается автоматически. Даже при низком напоре воды колонки «Нева» отлично справляются со своим предназначением.

Газовые колонок компании Neva, изготовленны с учетом современных технологий и обеспечат постоянную бесперебойную подачу горячей воды в Вашем доме, квартире, коттедже.

Все газовые колонки НЕВА имеют одну принципиальную схему, в основе которой лежит газовая горелка и медный теплообменник, через который проходит вода. Газовые водонагреватели НЕВА проточного типа безопасны в эксплуатации. Система безопасности позволяет контролировать пламя запальной горелки и циркуляцию воды в теплообменнике.

Преимущества газовых колонок НЕВА:

компактные размеры;

отсутствие необходимости в электроподключении;

неограниченный объем горячей воды;

экономичность.

Газовые водонагреватели «Neva» при необходимости могут оснащаться комплектом для работы с сжиженным газом.

Заводская гарантия газовых колонок «Neva» — 2 года.

Модельный ряд и цены на газовые колонки «Нева Люкс»:

(при нажатие на любую из моделей, Вы сможете узнать более подробно о данной газовой горелке)

наименование колонки ВПГ краткое техническое описание Цена в рублях с НДС
17 кВт, 10 л/мин, автоматическое электр зажигание, компактные раз-ры, камера сгорания с водяным охлаждением, 650*356*218, вес 10 кг запрос
NEVA-4610 20 КвТ 10 л/мин, 610*350*185, вес 10,5кг., Электронное зажигание от батареек; Водонагреватель спроектирован специально для российских условий эксплуатации, поэтому надежно работает даже при пониженном давлении воды (0,15 атм). запрос
21 кВт, 11 л/мин, пьезоэлектрическое зажигание, компактные раз-ры, камера сгорания с водяным охлаждением, 565*290*2121, вес 10 кг запрос
21 кВт, 11 л/мин, автоматическое электр зажигание, камера сгорания с водяным охлаждением 565*290*221, вес 11 кг, лиц.часть полукруглая 10 000
NEVA-5111 21 кВт, 11 л/мин, 565*290*211, вес 10 кг. пьезоэлектрическое зажигание и система гидравлической модуляции пламени горелки, обеспечивающая поддержание установленной температуры горячей воды с точностью до ± 5 °C. Эта модель оснащена турбулизаторами для исключения шума и вибраций на малых и больших расходах, а также препятствующим образованию местного закипания в калорифере. 21 кВт, 11 л/мин, пьезоэлектрическое зажигание,гидравлическое управление модуляцией пл. горелки, автоматическое огр. давления газа, камера сгорания с вод охл, водогазовый блок (Германия), авт. поддерж.температуры воды, 565*290*221, вес 9,5кг запрос
28 кВт, 14 л/мин, автоматическое электр зажигание, гидр. управление модуляцией пламени горелки, электронное управл. авт. безопасности, водогазовый блок (Япония), отключаемая запальная горелка, 650*240*350, вес 13кг запрос

Несмотря на то что сети жилищно-коммунального хозяйства неустанно модернизируются, качество предоставляемых ими услуг на сегодняшний момент оставляет желать лучшего.

Коды ошибок Нева Люкс

Дисплей позволяет пользователю увидеть код неисправности. Самодиагностика колонки выдает цифровое значение при сбое в работе.

Е0

Котел отключается

Топливо не поступает в систему. Проверьте газовый вентиль, возможно, подачу ненадолго отключили.

Е1

Управляющая плата не получает сигнал от сенсора пламени. Прошло больше минуты.

Что могло случиться:

  1. Воздух в газовом трубопроводе. Такое случается при первом включении либо при длительном отключении прибора. Несколько раз открывайте и закрывайте горячую воду, пока не загорится горелка.
  2. Вентиль подачи топлива открыт не до конца. Открутите кран.
  3. Недостаточное давление в газовой магистрали.
  4. Закончилось топливо в баллоне. Нужно заменить баллон.
  5. Нарушение проводки между водным узлом и датчиком пламени, электромагнитным клапаном. Осмотрите шлейф на повреждение изоляции.
  6. Электрод сместился с места, не достает до горелки. Верните деталь на прежнее место.
  7. Электрод и сенсор пламени покрылись сажей. Прочистить детали можно щеткой.
  8. Отошли контакты между свечой розжига и высоковольтным проводом.
  9. Сопла засорились сажей.

Для чистки горелку нужно снять. Отсоедините проводку и открутите гайку патрубка.

Открутите два болта коллектора, после чего также поступите с креплениями горелки. После демонтажа отверстия промываются ершиком и мыльной водой.

После полоскания и просушки проводится обратная сборка.

Код Е3

Электромагнитный клапан сработал раньше, чем поступил сигнал от проточного датчика. Клапан неисправен.

Проводится установка нового элемента. Сломался электронный блок. Диагностика проводится специалистом.

Ошибка Е7

После 7 попыток розжига техника все равно не загорается или тухнет. Откройте до упора топливный вентиль. Датчик ионизации сместился либо на его электроде скопилась сажа.

Он должен находиться в зоне пламени, возле горелки. Чистка проводится щеткой. Электрические клапаны вышли из строя. Закипели водный или газовый блок. Замена элементов.

Ошибка Е8

Сработал сенсор тяги. Причины: Датчик сломался. Посмотрите, плотно ли прилегают контакты, выполните смену детали.

Дымоход забился мусором или сажей. Если прочистить проход не удается своими руками, обратитесь в коммунальные службы.

L0

Поступает недостаточно топлива для нормальной работы. Что произошло: Слабый напор воды.

Давление в магистрали воздействует на мембрану, которая открывает клапан. Подождите восстановления подачи, отрегулируйте тумблер или почистите радиатор от накипи.

Устройство и принцип действия модели Neva 4511

Невозможно самостоятельно отремонтировать бытовой прибор, не зная, как он функционирует и из чего состоит. В отличие от водогрейных аппаратов старого типа, эта серия газовых колонок оборудована контроллером и электрическим розжигом, позволившим убрать постоянно горящий запальник. В остальном конструкция осталась довольно простой и ремонтопригодной. Она состоит из таких основных элементов:

  1. Корпус с петлями для настенного монтажа.
  2. Диффузор – сборник продуктов горения с патрубком для дымохода.
  3. Медный теплообменник.
  4. Газогорелочное устройство.
  5. Водяной узел.
  6. Мембранный исполнительный элемент (так называемая лягушка).
  7. Газовый клапан с электромагнитом, соединенный общим штоком с водяным узлом.
  8. Контроллер.
  9. Микровыключатель подачи питания на электронный блок.
  10. Трубки подачи воды.
  11. Запальный электрод.
  12. Датчик пламени (ионизации).
  13. Дополнительный электрод для розжига горелки.
  14. Кран – регулятор протока.
  15. Регулировка интенсивности горения и температуры нагрева.
  16. Подключение датчика тяги, установленного внутри диффузора.
  17. Отсек для элементов питания (батареек).

Выше на схеме представлено устройство газовой колонки Нева с цифровыми обозначениями деталей, соответствующими перечню.

Автоматическим включением и нагревом управляет водяной узел вместе с контроллером, а за безопасную подачу газа отвечает электромагнитный клапан, скоммутированный с датчиком тяги. Алгоритм работы водонагревательного прибора выглядит так:

  1. После открытия крана горячей воды на входе «лягушки» возникает давление, воздействующее на резиновую мембрану узла. Она перемещает шток, открывающий газовый клапан и замыкающий контакты микропереключателя.
  2. Когда электрическая цепь замкнута, питание от батареек поступает контроллеру. Он дает одновременно 2 команды: открыть электромагнитный клапан для прохода газа и создать искру на запальных электродах. В результате происходит розжиг горелки.
  3. Датчик пламени фиксирует появление огня и передает импульс электронному блоку, который прерывает искрообразование. Нагреватель переходит в рабочий режим.
  4. При закрытии вентиля на смесителе давление в сети исчезает и пружина отбрасывает мембрану «лягушки» назад, одновременно закрывая механический газовый клапан. Срабатывает концевой микровыключатель и контроллер лишается питания, а вместе с ним – электромагнит. Подача топлива прекращается и горелка гаснет.

Чтобы исключить возможный перегрев воды в теплообменнике, производителем реализовано простое техническое решение: в трубопровод встроен температурный датчик, связанный с контроллером. Если поток нагреется до критического уровня (около 90 °С), то подача газа автоматически прекратится и горелка потухнет. Более наглядно строение и принцип работы колонки Нева 4511 показано в видео:

https://www.youtube.com/watch?v=—nsb1QhsZE

Нет искры как выяснить в чем причина?

  • Первая и основная причина может быть в неисправности батареек или в недостаточной их мощности, возможно установили не правильно, не соблюдена полярность.
  • Окислившиеся контакты. Требуется зачистить контакты и попробовать включить еще раз.
  • Отсутствие тяги. Дымоход может забиться, в устройстве сработает система защиты и подача газа перекроется с помощью встроенной автоматики. Как убедится в ее наличии или отсутствии? Необходимо открыть окно и поднести зажженный огонь или ладонь к дымоходу, если тяга есть, огонь будет колыхаться, а ладонью вы ощутите потоки воздуха. Еще один способ — с помощью листка бумаги, поднести листок к дымоходному каналу, если листок не упал это означает, что тяга хорошая. Как исправить? Достаточно прочистить вентиляционную систему.
  • Течь в соединительных элементах. Труба, которая снабжает водой радиатор газового устройства, должна быть оснащена краном, кран должен быть и на трубке, по которой производится подача газа. Все соединительные элементы стыкуются между собой при помощи накидных гаек, герметизируются с помощью прокладок. На протяжении эксплуатации эластичность материала теряется и, как следствие этого, образуется течь. Требуется производить замену прокладок.
  • Низкий напор воды. Необходимо прочистить водяной фильтр.
  • Поломка мембраны. Этот вид поломки возможен для всех нагревательных устройств. Находится она в водяном блоке, для устранения неисправности необходимо снять с него крышку, открутить винты. В нормальном состоянии она не растянутая, не порвана, если вы при осмотре обнаружили дефекты, необходимо приобрести новую.

Принцип работы

Конструкция газового водонагревателя «Нева 4510» позволяет использовать как природный, так и сжиженный газ. Для реализации второй функции нужно сменить жиклеры. Это устройство с калиброванным отверстием для дозирования подачи газа.

Запальный элемент при первичном пуске разжигается вручную. Для запуска предусмотрены специальные клавиши, которые создают искру и пропускают газ. Горение запала инициируется электронным блоком управления.

Важно! Маленький огонек есть всегда, даже в момент запертого крана. Общая горелка запускается, когда через водяной узел направляется вода

Поток горячей жидкости практически сразу попадает в водозабор

Общая горелка запускается, когда через водяной узел направляется вода. Поток горячей жидкости практически сразу попадает в водозабор.

Поджигающая система электронная, работает от батареек R20. Запуск колонки для потребителя сводится открытием крана, из которого начинает бежать горячая вода.

Модельный ряд газовых колонок Нева

Колонка газовая Нева 4510

Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.

Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.

Колонка газовая Нева Люкс 5514

Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:

  • наличие датчика тяги,
  • надёжную камеру сгорания, оснащённую системой водяного охлаждения,
  • автоматическое поддержание заданной температуры воды,
  • интегрированный пьезоподжиг,
  • гидравлическая система управления модуляцией интенсивности пламени,
  • автоматический ограничитель уровня давления газа.

Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.

Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.

Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.

Колонка газовая Нева 4511

Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт

О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.

Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»

Колонка газовая Нева 4513

Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.

Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.

Технические характеристики газовой колонки Нева 3208

Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.

Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.

Колонка газовая Нева Транзит

Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.

В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.

Советы по профилактике проблем у газовых колонок

Для успешной, безопасной и долгой эксплуатации колонок Нева необходимо придерживаться инструкции изготовителя, а также ряда простых правил, среди которых самым важным пунктом является своевременная замена фильтров.

Обратите внимание! Кроме этого, следует время от времени производить очистку камеры, ревизию запальников. Проблемы, которые можно предотвратить, а именно проблемы с засором трубок теплообменника, а также износ мембраны решаются установкой на вход дополнительных водных фильтров

При выявлении любых сложностей и вопросов в работе и настройке газовых колонок, желательно сразу обращаться к квалифицированным мастерам, которые быстро и точно диагностируют поломку и наладят прибор. Однако, существуют такие ошибки, устранение которых можно произвести самостоятельно. На все эти вопросы даны ответы в данной статье.

Устройство газовой колонки «НЕВА» и принципы работы

На вход водяного блока поступает вода, в дальнейшем в блоке создается давление, в блоке есть автоматический датчик потока, который сообщает блоку управление о наличии давления. также при наличии давления в водяном блоке, как правило, механически, в зависимости от колонки, открывается газовый клапан. У прибора есть батарейный отсек, находящийся как правило в нижней части, который непосредственно снабжает блок управления, при наличии давления который заставляет включиться и не гаснуть электроподжиг.

Далее производят открытие электромагнитного клапана, через который проходит газ на горелку, после чего электрод ионизации фиксирует факт горения газа и сообщает об этом блоку питания, после чего блок питания отключает электроподжиг. Вода нагревается посредством теплообмена, собственно теплообменник находится как правило в верхней части колонки. Данная информация нужна для общего понимания принципов работы большинства газовых колонок, и она в свою очередь дает небольшое понимания принципа их ремонта.

Устройство колонки

Как разобраться в расположении узлов водонагревателя? Не переживайте, вам поможет схема. Она создана на основе колонок .

Внешнее устройство:

  1. Металлический кожух.
  2. Контрольное окно.
  3. Регулятор расхода газа.
  4. Регулятор воды.
  5. Цифровая индикация температуры.
  6. Патрубок холодной воды (резьба G 1/2).
  7. Патрубок отвода горячей воды.
  8. Патрубок для подключения к газовой магистрали (баллону).
  9. Патрубок для отвода продуктов сгорания, подключается к дымоходу.
  10. Основа. Задняя стенка.
  11. Отверстия для установки.

Внутренняя комплектация:

  • 6, 7, 8 — продолжение, патрубки, как указано выше.
  • 12 — водяной узел.
  • 13 — шток регулировки воды.
  • 14 — сливная пробка.
  • 15 — микропереключатель.
  • 16 — блок управления.
  • 17 — газовый узел.
  • 18 — регулировочный шток топлива.
  • 19 — электромагнитный клапан.
  • 20 — коллектор.
  • 21 — крепежные винты коллектора.
  • 22 — сопла горелки.
  • 23 — искровая свеча.
  • 24 — датчик ионизации.
  • 25 — медный теплообменник.
  • 26 — вывод на водяной узел.
  • 27 — вывод на газовый узел.
  • 28 — крепежные болты.
  • 29 — термореле.
  • 30 — термометр.
  • 31 — устройство газоотвода.
  • 32 — датчик тяги.
  • 33 — кронштейны для монтажа.
  • 34 — батарейный отсек.

Разобравшись в конструкции, можно приступать к поиску неполадок.

Нева 6011

Нева 6011 от производителя из Санкт-Петербурга является одной из самых последних в модельном ряду. Купить Неву данной модификации можно приблизительно за 12-13 тыс. рублей. Что очень выгодно. Так как продукция Bosh с аналогичными характеристиками стоит практически в два раза больше. При всем при этом Нева 6011 не уступает зарубежным аналогам. Автоматика данного газового оборудования сделана в Японии, она чрезвычайно надежна. Запас её прочности позволяет работать без поломок в течение более 10 лет. Нева 6011 имеет стильный и современный внешний вид. Отлично справляется со своей задачей даже при крайне низком давлении в системе водопровода.

Эксплуатационные характеристики Нева 6011:

  • номинальная мощность, кВт – 21;
  • масса, кг – 11;
  • производительность, л/мин – 11;
  • минимальное рабочее давление, бар – 0.15.

Габариты рассматриваемой модели существенно отличаются в большую сторону от аналогичной продукции рассматриваемого типа, но меньшей мощности. Размеры Нева 6011:

  • высота, мм – 565;
  • ширина, мм – 290;
  • глубина, мм – 220.

Рис. 4 Нева 6011

Рассматриваемая модель имеет большое количество самых разных достоинств, к ним можно отнести следующее:

  • высокая точность регулировки температуры – до 10С;
  • присутствует цифровой информационный дисплей;
  • все регулировки осуществляются при помощи специальных кнопок;
  • при наличии неисправности автоматика выводит соответствующее сообщение с кодом на дисплей;
  • имеется встроенная система безопасности – если пламя потухло, подача газа отключается в автоматическом режиме.

Особенно важна безопасность колонки – многоуровневая система защиты исключает саму вероятность возникновения пожара. Блок самодиагностики позволяет пользователю без каких-либо затруднений определить причину появления неисправности – при наличии проблем на экран выводится соответствующее уведомление.

Видео обзор газового котла Нева 6011.

Газовая колонка Нева 4510: технические характеристики, неисправности и их устранение

Газовая колонка «Нева 4510» — оборудование, которое можно подключать как к сжиженному, так и к природному газу. Модель довольно недорогая, подойдет для людей с ограниченным бюджетом. Принцип работы и особенности колонок данной модели стоит разобрать подробнее.

Особенности газовых колонок Neva 4510

Основное предназначение газовой колонки «Нева-4510» — нагрев воды. Она может использоваться в санитарных и хозяйственных целях. Оборудование можно устанавливать в квартирах, коттеджах, дачных и загородных домах.

Водонагреватель «Нева 4510» проточного типа прямоугольной формы со съемной облицовкой. На лицевой стороне облицовки есть ручка регулировки расхода, температурный дисплей, смотровое окошко. Прочие элементы находятся на задней стенке устройства.

Важно! Установка аппарата возможна только специалистами сервисных служб газа. Монтаж устройства требует соблюдения федеральных и местных норм

Владелец должен получить инструктаж по правилам безопасности.

Методы розжига водонагревателей

Для запуска работы газовой колонки, необходимо поджечь газ. Существует несколько способов розжига колонки, а именно:

  • розжиг вручную (спичкой или зажигалкой);
  • пьезорозжиг;
  • электронный;
  • микротурбинный.

Модели с ручным розжигом уже считаются устаревшими. Раньше газ в колонках поджигали только с помощью спичек. Способ этот довольно небезопасный, поэтому такие агрегаты постепенно снимаются с производства.


Устройство колонки с ручным розжигом

Еще один способ розжига – пьезорозжиг. Смысл заключается в подаче газа, путем нажатия на специальную кнопку. Можно провести аналогию с пьезовыми электроплитами. Такой способ более безопасен в использовании, чем ручной розжиг и встречается довольно часто.

Наиболее удобен в использовании электронный розжиг. Смысл его заключается в автоматическом поджигании газа от батареек. Открывается клапан и, одновременно с подачей воды, создается разряд, необходимый для поджога газа. Газовые колонки с электророзжигом довольно недешевые, но экономичны в эксплуатации.

В моделях с микротурбинным типом розжига ток возникает от работы гидродинамического генератора, запускаемого с помощью водяного потока. На агрегаты с таким способом розжига цена значительно выше, чем на другие модели. Плюсом таких приборов является высокая безопасность и качественный сервис.

Коды ошибок Нева Люкс

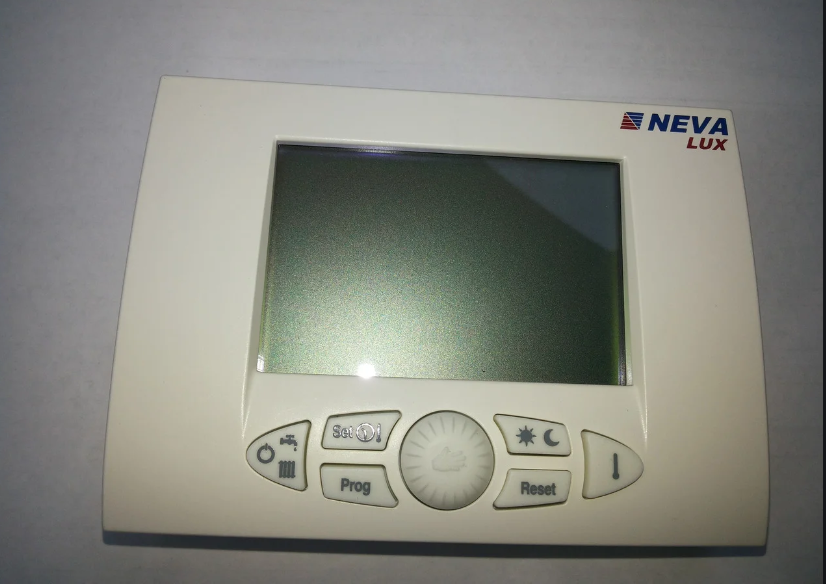

Дисплей позволяет пользователю увидеть код неисправности. Самодиагностика колонки выдает цифровое значение при сбое в работе.

Е0

Котел отключается

Топливо не поступает в систему. Проверьте газовый вентиль, возможно, подачу ненадолго отключили.

Е1

Управляющая плата не получает сигнал от сенсора пламени. Прошло больше минуты.

Что могло случиться:

  1. Воздух в газовом трубопроводе. Такое случается при первом включении либо при длительном отключении прибора. Несколько раз открывайте и закрывайте горячую воду, пока не загорится горелка.
  2. Вентиль подачи топлива открыт не до конца. Открутите кран.
  3. Недостаточное давление в газовой магистрали.
  4. Закончилось топливо в баллоне. Нужно заменить баллон.
  5. Нарушение проводки между водным узлом и датчиком пламени, электромагнитным клапаном. Осмотрите шлейф на повреждение изоляции.
  6. Электрод сместился с места, не достает до горелки. Верните деталь на прежнее место.
  7. Электрод и сенсор пламени покрылись сажей. Прочистить детали можно щеткой.
  8. Отошли контакты между свечой розжига и высоковольтным проводом.
  9. Сопла засорились сажей.

Для чистки горелку нужно снять. Отсоедините проводку и открутите гайку патрубка.

Открутите два болта коллектора, после чего также поступите с креплениями горелки. После демонтажа отверстия промываются ершиком и мыльной водой.

После полоскания и просушки проводится обратная сборка.

Код Е3

Электромагнитный клапан сработал раньше, чем поступил сигнал от проточного датчика. Клапан неисправен.

Проводится установка нового элемента. Сломался электронный блок. Диагностика проводится специалистом.

Ошибка Е7

После 7 попыток розжига техника все равно не загорается или тухнет. Откройте до упора топливный вентиль. Датчик ионизации сместился либо на его электроде скопилась сажа.

Он должен находиться в зоне пламени, возле горелки. Чистка проводится щеткой. Электрические клапаны вышли из строя. Закипели водный или газовый блок. Замена элементов.

Ошибка Е8

Сработал сенсор тяги. Причины: Датчик сломался. Посмотрите, плотно ли прилегают контакты, выполните смену детали.

Дымоход забился мусором или сажей. Если прочистить проход не удается своими руками, обратитесь в коммунальные службы.

L0

Поступает недостаточно топлива для нормальной работы. Что произошло: Слабый напор воды.

Давление в магистрали воздействует на мембрану, которая открывает клапан. Подождите восстановления подачи, отрегулируйте тумблер или почистите радиатор от накипи.

Общий принцип работы газовых колонок Нева и их виды

В состав любого водонагревателя входит газовая горелка, располагающаяся под теплообменником. Продукты горения отводятся из зоны сжигания газа через специальную трубу, находящуюся над горелкой и теплообменником. Принцип работы газовой колонки основан на подогреве воды, движущейся по трубе, находящейся внутри теплообменника. Тепло, вырабатываемое в процессе сжигания газа, обеспечивает подогрев водяного узла газовой колонки до заданного уровня. Максимальная температура зависит от конструктивных особенностей конкретного агрегата.

Принцип работы продиктован конструктивными особенностями

Производитель предлагает различные виды агрегатов, различающихся по мощности, типу розжига, конструктивным особенностям камеры сгорания.

Статья по теме:

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
