Как сделать газогенератор для дома или автомобиля: устройство и принцип работы

Плюсы и минусы использования газогенераторов на дровах

Среди преимуществ использования газовых генераторов стоит отметить:

• Эффективное использование отходов деревообработки – опилок, обрезок и щепы. Обычно такие материалы относят к мусору и выбрасывают – генератор получает из них тепло и газ.
• Высокий КПД газового генератора, в зависимости от способов подсчета калорий достигающий 80–95%. У бюджетных дровяных котлов коэффициент редко превышает 70%.
• Возможность использования в местах, отдаленных от крупных населенных пунктов и не имеющих ни газоснабжения, ни электроснабжения.
• Экологичность установки по сравнению с жидкотопливными котлами, которые не только выбрасывают в воздух больше вредных веществ, но и требуют создания специальных резервуаров для хранения топлива.

Широкому распространению дровяных генераторов газа мешает несколько недостатков, главным из которых можно назвать большие габариты устройства. В видео ниже показан газогенератор, использующийся в процессе отопления слесарного цеха площадью 1200 м².

Исходя из слов автора видео (см. ниже), при использовании газгена эффективность системы отопления выросла на 33%, но не сказано, каковы расходы на электроэнергию потребляемую вентилятором.

Кроме того, в процессе эксплуатации оборудование требует постоянной очистки – регулярно очищают центрифугу, топку и охлаждающие элементы. К минусам относится и необходимость в периодической замене «расходников» (фильтров для получаемого с помощью установки газа) и использовании только древесины с влажностью до 20%.

Дрова для растопки требуют места для хранения, а газ начинает образовываться только через 20–30 минут после начала горения. Применяя газогенератор для частного дома, на два последних недостатка не стоит обращать внимания, но для автомобиля эти минусы критичны. Регулировать температуру в топке практически невозможно, а стенки камеры сильно нагреваются, поэтому служит оборудование меньше по сравнению с дровяными печами и котлами использующимися для отопления.

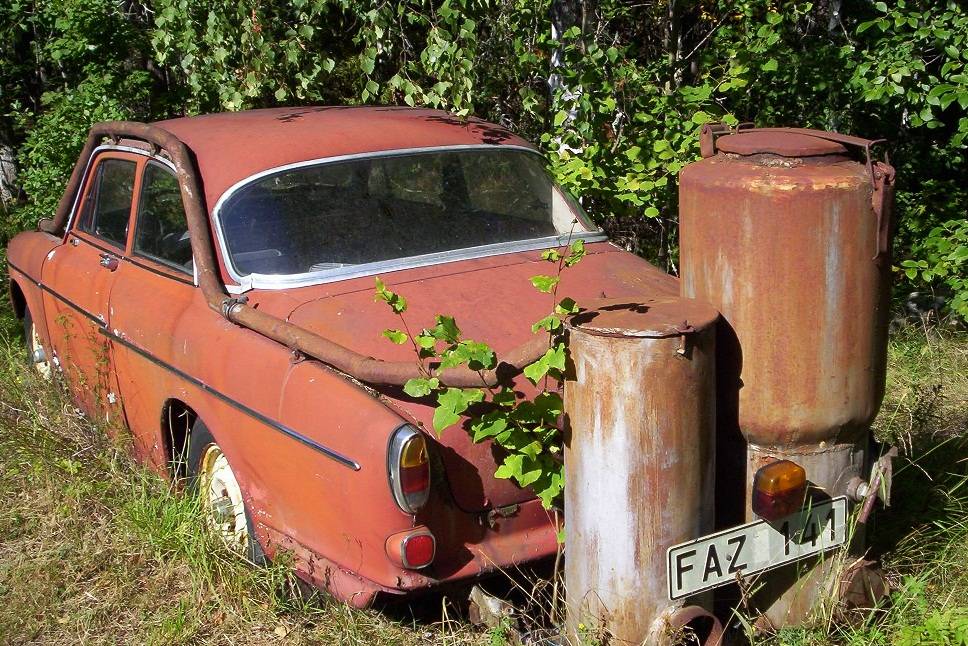

Серийный автомобильный газогенератор

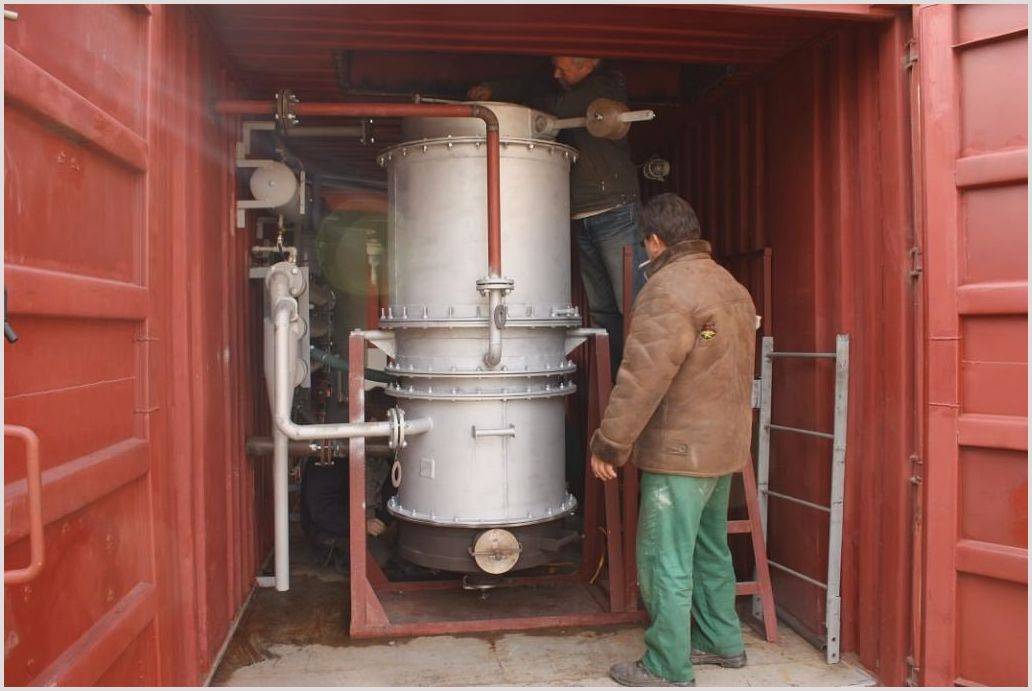

Установка и место установки

Запрещена установка:

• В местах скопления людей;
• В плохо освещенных помещениях;
• В погребе и подвале;
• Рядом с устройствами, выделяющими вредные вещества;
• Вблизи легковоспламеняющихся агрегатов;
• Рядом с самовзрывающимися смесями;
• Вблизи материала, выделяющего ацетилен;
• В работающих на угле и дровах котельных;
• Рядом с компрессорами, кондиционерами и вентиляторами, забирающими кислород;
• На расстоянии менее 1 м от газовых калориферов;
• Рядом с тепловыми и электрическими устройствами;

Устанавливать устройство необходимо в стороне от проездов и проходов. Оно должно быть ограждено.

Установка должна производиться в местах, недоступных для детей и домашних животных. Устройство требует постоянного надзора.

Изготовление дровяного газогенератора для частного дома

Важный нюанс, который следует учитывать, создавая дровяной газогенератор своими руками – схема оборудования. На ней указываются не только элементы, но и направления движения потоков воздуха и газа. В Интернете можно найти разные варианты генераторов газа, а одним из самых популярных среди отечественных домовладельцев является устройство, собирающееся на основе металлической 200-литровой бочки.

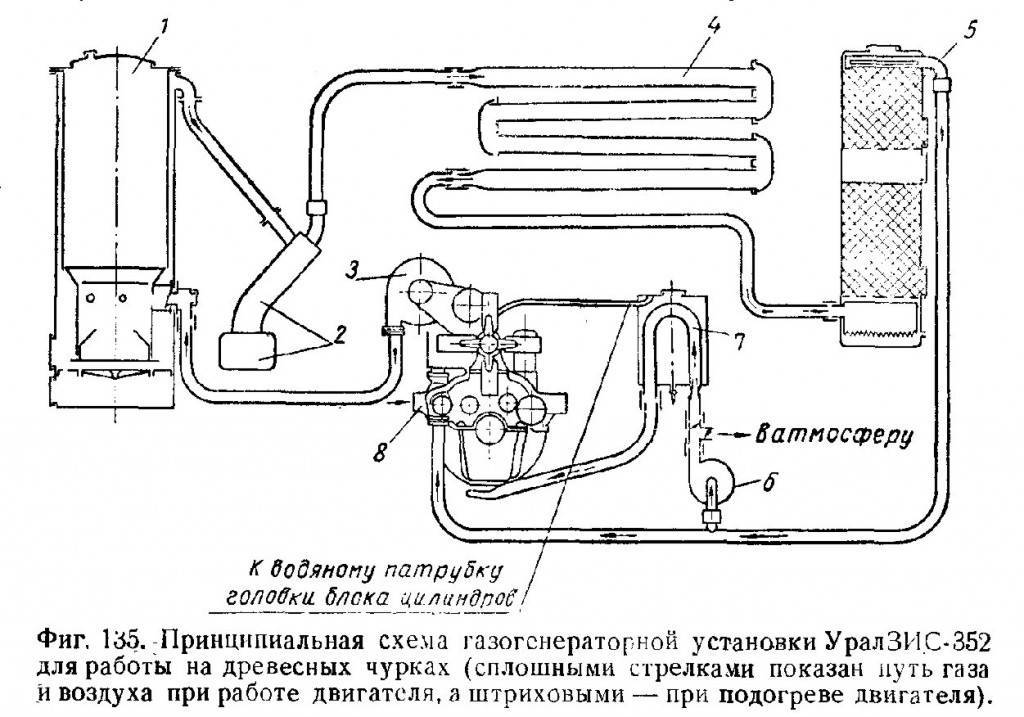

Принципиальная схема одного из дровяных газогенераторов

В верхней части цилиндрического корпуса устраивается бункер для древесины, объем которого принимается равным примерно 60–70 литрам. В качестве фильтрующего элемента генератора обычно используют зигзагообразную трубу. Можно взять для этого и корпус огнетушителя. Фильтр комплектуется краном, позволяющим собирать и выводить наружу конденсат, который появляется при сгорании сырой древесины.

Самодельный дровяной генератор газа

Принцип действия газогенератора на дровах, устройство и чертеж которого используются для создания самодельного устройства, заключается в следующем:

• заложенные в бункер дрова попадают в топку и сгорают;
• в процессе горения образуется газ, поступающий через систему грубой очистки в юбку в верхней части;
• при прохождении через охлаждающий фильтр газ остывает и выводится через специальный патрубок (например, к ДВС или в дополнительную зону горения).

При сгорании влажных дров газ попадает в «юбку» и при контакте с холодным воздухом оставляет небольшое количество воды. Жидкость проходит через сепаратор, изготовленный из трубы со вставленной внутрь ребристой пластиной и сливается наружу. Для увеличения КПД котла, полученное при горении дров и очищенное газообразное топливо используется для дополнительного нагрева, попадая во вторую зону горения. При этом наружу выходит только углекислый газ (CO₂).

В видео ниже представлен вариант газгена для отопления изготовленный из листового металла.

Создавая газген своими руками, можно предусмотреть в конструкции бойлер. Вода нагревается обратным горючим газом, дополнительно охлаждающимся во время этого процесса. В среднем, такое оборудование обеспечивает нагрев 5–10 л воды в минуту на 20–30 градусов.

Особенности монтажа и использования

Место для оборудования выбирается с учетом отсутствия у вырабатываемого газа запаха и его опасности для человеческого организма. Поэтому устанавливать самодельные газогенераторы на дровах желательно в отдельных помещениях. Комната должна соответствовать тем же требованиям, что и котельная – иметь хорошую принудительную вентиляцию и объем не меньше 15 кубометров.

Для вывода газа применяется специальная газовая труба, закрепляемая хомутами к патрубку генератора. Под установкой обязательно предусматривается основание из несгораемых материалов. Также стоит отметить, что работы по сборке газогенератора должны выполняться профессионалом – если опыта в проведении таких работ нет, от изготовления самодельного устройства для получения газа или увеличения КПД сгорания дров лучше отказаться.

Преимущества и недостатки системы

Газогенераторы исключительно удобны в использовании. Если агрегат сделан правильно, с соблюдением всех требований техники безопасности, в него можно загружать топливо очень редко. Например, загружать в камеру дрова можно только один раз в день, а если в качестве топлива используется древесный уголь, достаточно будет и одного раза в неделю.

Промышленные модели бытовых древесных газогенераторов исключительно удобны и безопасны, однако стоимость такого устройства обычно бывает очень высокой

Но это относится, скорее, к устройствам промышленного изготовления. Конечно, работу самодельного газогенератора следует тщательно контролировать. Температура горячего газа может быть очень высокой, опасность возникновения пожара также существенно возрастает.

Древесина – доступный материал. В загрузочную камеру газогенератора можно подавать и дрова, и щепу, и прессованные опилки, и любые отходы древесной промышленности, и целлюлозосодержащие материалы. Прекрасно подходит в качестве топлива сухой и легкий древесный уголь. Если размеры бункера позволяют, в него можно загружать дрова даже без предварительной колки, целиком.

Для сжигания в газогенераторе подходят практически любые материалы, содержащие целлюлозу, но важно не забывать о приемлемом уровне влажности такого топлива, чтобы повысить эффективность работы прибора

Полученный в результате горения продукт, горючий газ, можно использовать для решения различных задач: обогрева дома, работы ДВС автомобиля, даже для выработки электроэнергии. Но стоит вспомнить и о “минусах” этого полезного устройства.

Для начала, промышленная модель газогенератора, надежная, безопасная и удобная, стоит достаточно дорого. Не всякий владелец дома или дачи может позволить себе подобный агрегат. Но и создание самодельного газогенератора даже из подручных материалов может вылиться в кругленькую сумму.

Не всегда можно использовать для него любые подручные материалы. Все части агрегата должны быть очень прочными и способными переносить высокую температуру. В обязательном порядке понадобится сварочный аппарат, а также навыки работы с ним. Металл придется и резать, и варить.

Топливо для древесного газогенератора должно иметь такие размеры и конфигурацию, которые позволят ему свободно перемещаться вниз по бункеру к камере сгорания

Рассчитывая, во что обойдется создание самодельного газогенератора на опилках, следует учесть и расходные материалы. Понадобится чугун для создания колосника, вполне возможно, что для изготовления крышки придется найти или купить специальную рессору.

Необходимы также жаропрочные прокладки для люков, для соединения отдельных элементов устройства и т.п. Перед изготовлением газогенератора нужно тщательно все просчитать.

Еще одна статья расходов на газогенератор – это электроэнергия, которая необходима для принудительной подачи воздуха в камеру сгорания. Если по какой-то причине электричество будет отключено, газогенератор не сможет работать.

Такая ситуация недопустима, поскольку снижение температуры горения может привести к загрязнению устройства дегтем. В результате придется останавливать процесс, чистить газогенератор, а потом запускать его снова.

Хотя кажется, что загрузить газогенератор можно чуть ли не любым топливом, все же следует помнить, что оно должно постепенно, по мере сгорания, опускаться вниз по бункеру. Поэтому дрова для генератора следует подготовить, разрубив их на более-менее одинаковые по размеру элементы.

Нюансы работы и эксплуатации газогенерирующих систем

Важно помнить, что вырабатываемый установкой газ не имеет запаха и ядовит. Если при сваривании своими руками металлических деталей газогенератора будут допущены ошибки, то беды не избежать

Все монтажные работы и проверку работоспособности следует производить в хорошо проветриваемой мастерской либо на улице.

Растопка твердотопливного газогенератора не отличается от розжига дровяной печки. Внутрь накладываются дрова или иной вариант топлива, а затем они поджигаются лучиной. После возгорания заслонка прикрывается, чтобы ограничить в камеру горения поступление кислорода.

Чтобы генерирующая газ самоделка работала исправно, следует грамотно отрегулировать отвод получаемой газовой смеси и подачу кислорода. Прежде чем начинать мастерить газогенератор следует произвести инженерные расчеты, в которых будут учтены площадь сгорания и тип топлива, а также необходимая выходная мощность и режим работы.

Механизм и принцип работы газогенератора на дровах

С виду газогенератор кажется высокотехнологическим устройством, начиненным разнообразными сопутствующими устройствами. Однако, понимая физико-химические процессы, происходящие внутри, домашний мастер приходит к выводу, что собрать подобную конструкцию своими руками, несложно. Дровяной котел состоит из следующих комплектующих:

1. Корпус из жаропрочной стали.
2. Камера для загрузки дров и сгорания под действием высоких температур. Она оснащается колосниками и загрузочными люками – для топлива и удаления золы. Котел на опилках требует сетки из стали.
3. Распределительная коробка для воздуха с обратным клапаном, сообщающаяся посредством отверстий с камерами, где происходит основной процесс.
4. Патрубок для вывода сгенерированных газов в соответствующую разводку.
5. Охладители и фильтры. Получившийся продукт на выходе очищается от примесей, кислот и смол.

Комплектующие несложны в понимании и при навыках сварного дела газогенераторы на дровах своими руками изготавливаются быстро. КПД у кустарной установки не хуже чем у заводского агрегата.

За и против «домашних» газовых генераторов

Прежде чем взиматься за самостоятельную сборку устройства, стоит понять для себя, а так ли она нужна в доме. Да, этот тип генератора экономен с точки зрения топлива, тем более, если живёшь у часников и имеешь собственный сад. Но, все таки, необходимо быть намного объективнее.

Крепкими сторонами газогенератора считается:

• большой показатель КПД – он меняется в пределах 80-95%, а ведь, у котлов на твердом топливе он может достигать в среднем предела 60%;
• долгое горение – такой момент дает возможность проводить более редкую закладку топлива (дрова горят приблизительно сутки, а уголь может тлеть и 5 дней);
• в процессе горения дров, происходит фактически 100% сгорание, благодаря этому необходимость проводить главную чистку зольника и газохода, появляется гораздо реже;
• если появится желание можно создать общий процесс автоматическим;
• во время горения не возникает никаких вредоносных веществ, за счёт чего установка неопасна, как для внешней среды, так же и для самих владельцев;

• газогенератор дает возможность экономить на обогреве дома;
• древесина – один из самых экономичных материалов, причем, как в платном, так и бесплатном смысле (можно покупать дрова, а можно лично сушить срезанные ветви);
• для отапливания можно применять не только дрова, но и отходы древесины – щепку, опилки и другие целлюлозосодержащие материалы;
• производимый газ прекрасно подойдет не только для обогревания дома, но и для поддержки работы мотора внутреннего сгорания на автомобиле, и даже для генерации электричества;
• если появится желание можно сделать емкость, в которую будут вмещаться внушительные поленья (до 1 м по длине), а это означает, и гореть они будут длительнее;
• есть фабричные модели, которые дают возможность применять горючее с высокой влагой (до 50%) либо даже свежесрубленные поленья – хотя домашнюю установку этого характера выполнить сложно.

Большинство специалистов считают, что газогенератор гораздо безопасней в работе, чем котлы, работающие на твёрдом топливе.

Но для честности необходимо упомянуть и про минусы подобных агрегатов. Самое первое, чтобы тление топлива происходила правильно, необходим понудительный загон воздуха. А это означает, в установку понадобится включить вентилятор. Но этот компонент не прекращает работу от сети, благодаря этому, если свет выключат, то генератор работать не сумеет. Второе, если по каким-то причинам понизиться мощность (больше, чем на 50%), то прибор начнет выделять деготь. А данное вещество обладает клейкой консистенцией и быстро загрязнит газоход. Если газогенератор используется для отапливания, то хозяин должен контролировать температуру, чтобы она не опускалась ниже 60 градусов. В обратном случае, будет быстро появляться конденсат.

Если посмотреть в магазины, то можно заметить, что газогенераторы очень дороги в цене, в отличии от котлов на твердом топливе. Собственно благодаря этому, чтобы сэкономить, можно подумать про то, как такой аппарат собрать собственными руками. Главное подобрать и приготовить те материалы, отличающиеся прочностью и способностью держать большую температуру. На данном вопросе ни коем случае не нужно экономить, потому что от этого может зависеть эксплуатационная безопасность.

Из чего состоит пиролизный газ?

Порода древесины не влияет на состав смеси при пиролизе. Соответственно, береза, сосна и ель выделяют практически одинаковое количество всех вышеперечисленных газов. После пиролиза 1 куб. м дерева можно получить около 90 м3 неконденсирующегося газа.

Полезная теплота при сгорании 1 м3 неконденсирующегося газа, кДж/м3, вычисляется по формуле.

Для примера возьмем березу и сделаем расчёт калорийности газа:

Qнр=127,5*28,4%+108,1*3,0%+358,8*18,2+604,4*1,4=11 321,62 кДж/м3= 11,3 МДж/м3

Затем делим полученное число на 4,187. Таким образом, Qнр будет равен 2704 кКал/м3. Для сравнения калорийность природного газа составляет 8000 кКал/м3.

Принцип работы газогенератора (суть газогенератора)

Изготовить газогенератор самостоятельно – это вполне посильное занятие. Установить его на автомобиль – тоже. Но для начала необходимо понимать суть процесса и особенности устройства.

Сам газогенератор представляет собой цилиндр с зауженной нижней частью. Назовём его бункер, у которого цилиндрическая часть служит накопителем дров. В зауженной части происходит сгорание дров. Мелко нарубленные дровяные заготовки сами сползают вниз под собственным весом. Этим сползанием и обеспечивается непрерывная подача дров в зону горения, нижнюю часть. Пепел оседает на зольной площадке и затем удаляется при чистке. Масса дровяного запаса загружается через верхний люк. Их небольшие чушки плотно укладываются от колосников до верхней крышки. Крышка бункера задраивается, чтобы не было утечек. Газогенератор разжигается и через несколько минут автомобиль может трогаться в путь!

Схема газогенератора

Нет, не подумайте, это не открытый пионерский костёр. Необходимый для горения воздух подаётся дозировано, через трубу. На противоположной стороне от подающей воздух трубы находится труба отвода нужной нам газовой смеси. При дозированной подаче воздуха активного горения не происходит. Дрова подвергаются пиролизу, то есть «тушатся» при слабом горении с активным выделением горючих газов.

Основная цель работы газогенератора состоит в получении горючего газа – оксида углерода. Именно он будет сгорать в ДВС. С точки зрения химии, этот процесс можно описать как полное и неполное сгорание, при котором выделяются оксид углерода и углекислый газ. В процессе горения, тления и непосредственного контакта с остаточной влагой в дровах получается смесь из горючих:

• оксид углерода;
• метан;
• водород;
• непредельные углеводороды

и негорючих компонентов:

• углекислый газ;
• кислород;
• азот;
• вода.

Смеситель

Образование горючей смеси из генераторного газа и воздуха происходило в смесителе. Простейший двухструйный смеситель а представлял собой тройник с пересекающимися потоками газа и воздуха. Количество засасываемой в двигатель смеси регулировалось дроссельной заслонкой 1, а качество смеси – воздушной заслонкой 2, которая изменяла количество поступающего в смеситель воздуха. Эжекционные смесители б и в различались по принципу подвода воздуха и газа. В первом случае газ в корпус смесителя 3 подводился через сопло 4, а воздух засасывался через кольцевой зазор вокруг сопла. Во втором случае в центр смесителя подавался воздух, а по периферии – газ. Воздушная заслонка обычно была связана с рычагом, установленном на рулевой колонке автомобиля и регулировалась водителем вручную. Дроссельной заслонкой водитель управлял с помощью педали.

Преимущества, и недостатки

Газогенераторы на дровах имеют немалое количество положительных качеств и чуть-чуть минусов.

Плюсы такие:

• КПД у газовых генераторов может достигать метки в 90%. Если сравнивать с ними, у котлов на твердом топливе КПД может достигать метки лишь в 75%.
• В генераторах газа дрова горят весьма долго. Одной только закладки дров может хватить на 20-25 рабочих часов устройства. А если в качестве топлива задействовать уголь, то одной закладки может хватить на пару суток.
• Горючее в большинстве случаев горит полностью, при этом остается минимум золы. Благодаря этому в применении газовых генераторов нет надобности в постоянной чистке зольника.
• Не во всех устройствах есть автоматические системы регулирования процесса горения.
• При возгорании выделение вредоносных веществ сведено до минимума. Собственно поэтому сейчас идут оживленные попытки задействовать газогенераторы в машинах, чтобы уменьшить выброс вредоносных веществ в атмосферу.
• Ощутимо экономится бюджет семьи.
• В топочную камеру сгорания можно загружать длинные дрова, другими словами, нет надобности в их разрезке на очень маленькие куски. В топочную камеру могут помешаться дрова длиною в 1 метр.
• В качестве топлива можно применять любое твёрдое горючее.

А сейчас о минусах. Их всего три:

• В большинстве устройствах на выходе воздуха из воздухоразделительного коробка есть вентиляторы. Они как правило будут работать механически, но во многих моделях их функционирование просит наличие электричества. Благодаря этому работа генератора становится энергозависимым.
• В середине дымоотвода может выпасть конденсат. Во избежание этого, температуру следует держать на отметке в 60 градусов.
• Фабричные конструкции очень дорого стоят. В связи с этим необходимо сделать газогенераторы собственными руками. Чертежи можно отыскать во всемирной сети.

Газогенераторы можно обозначать по типу горения топлива. Так, подчеркивают 3 вида:

• Резервные электростанции прямого горения. В конструкциях данного типа воздух в топку подается снизу через колосниковую решётку. Отрезок трубы для вывода газа находится сверху конструкции. Подобные конструкции предназначаются для сжигания угля или угля.
• Резервные электростанции опрокинутого горения. В подобных конструкциях воздух в топку подается не снизу, как в первом варианте, а прямо на уровне зоны горения. Зато газы выводятся на уровне зольника, и могут использоваться для подогрева вновь загруженного топлива.
• Резервные электростанции горизонтального горения. В конструкциях данного типа воздух также подается через специализированные формы на уровне зоны горения. Отбор газа выполняется также с боковой стороны через отрезок трубы, размещенный за специализированной решёткой, на уровне зоны горения. Территория, в которой происходит извлечение газов, в данном случае мала. Она сконцентрирована в основном между фурмой и решёткой, за которой есть отрезок трубы для вывода газа.

Подключение и запуск ДВС

Поскольку теплотворная способность генерируемого из дров топлива гораздо ниже, чем у бензина, то для нормальной работы мотора соотношение воздух/горючее нужно изменить. Для этого придется смастерить смеситель и поставить его на впускном тракте. Простейший вид смесителя – воздушная заслонка, управляемая тягой из салона.

Завести холодный мотор на дровах – та еще задачка. Поэтому не стоит полностью отказываться от бензина, а подавать его только во время запуска, а потом переходить на горючее, вырабатываемое газгеном. Чтобы реализовать переключение на разные виды топлива, изготовьте смеситель по схеме, предложенной в книге И. С. Мезина «Транспортные газогенераторы»:

Теперь про особенности пуска и работы ДВС на древесине и угле:

• размер дров, загружаемых в бункер, не должен превышать 6 см;
• сырую древесину применять нельзя, поскольку вся выделяемая теплота уйдет на испарение воды и процесс пиролиза будет крайне вялым;
• розжиг производится через специальное отверстие с обратным клапаном при включенном вентиляторе не позже чем за 20 минут до поездки;
• мощность мотора снижается примерно на 50% по сравнению с ездой на бензине;
• из предыдущего пункта вытекает, что ресурс работы двигателя на самодельном горючем тоже уменьшается.

Примечательно, что после кратковременных стоянок машина спокойно заводится от газгена, без перехода на бензин. После длительного простоя потребуется 5—10 минут на повторный розжиг установки. Как происходит запуск двигателя авто от самодельного газогенератора на дровах, смотрите в следующем видеоматериале:

Как сделать авто на дровах своими руками

Если вы хотите попробовать перевести свою машину на дрова, на вашем пути встанет множество препятствий. Конструируя газогенераторную установку, вам надо будет сделать ее одновременно небольшой, довольно легкой и в тоже время высокоэффективной. Если позволяют финансы, наилучшим решением будет пойти по пути умельцев из-за рубежа и использовать нержавеющую сталь для корпуса самого газогенератора, фильтра и охладителя.

Это даст вам заметный выигрыш в массе всей конструкции, причем без потери прочности. Однако нержавейка обойдется вам в копеечку, и поэтому отечественные мастера часто заменяют ее обычной сталью.

На изображении внизу приведена схема самой совершенной автомобильной газогенераторной установки, которой оснащались серийные автомобили (речь идет о грузовике «УралЗИС-352″, выпускавшимся в 1950-х гг.). Именно на ее конструкцию лучше всего ориентироваться при сборке своего газогенератора:

Для начала надо будет сделать наружную емкость – для этой цели прекрасно подойдет прочная железная бочка или завальцованный и заваренный лист металла толщиной не менее 1 мм, для внутренней же сгодится газовый баллон (для пропана) или ресивер от грузовика (КамАЗа, например). Не забудьте прорезать в корпусе дверцу для доступа к зольнику, иначе вы не сможете его чистить. Внизу камеры сгорания следует расположить горловину – там будут осаждаться смолы. Колосниковую решетку легко сделать из прочной арматуры, а для патрубков придется подыскать трубы подходящего размера и диаметра. Из листа металла толщиной 5 мм получатся отличная крышка и днище. В качестве уплотнителя используйте асбестовый шнур (не забудьте нанести на него пропитку в виде графитной смазки).

На фильтр грубой очистки можно пустить отслуживший свое огнетушитель. В нижней части он оснащается насадкой в форме конуса со штуцером, а сверху вваривается патрубок, через который будет выходить очищенный газ. Сбоку, в корпус, врезается еще один штуцер для подачи продуктов горения. Общая схема циклона приведена ниже:

Так как смесь газов обладает слишком высокой температурой, в ДВС ее использовать нельзя. Поэтому газы необходимо охладить. В качестве охладителя можно использовать как обыкновенную «гармошку», применяющуюся в системах отопления, так и более продвинутый биметаллический радиатор, разместив его так, чтобы он хорошо обдувался набегающим потоком воздуха.

После охладителя газы нужно очистить еще раз с помощью фильтра тонкой очистки. Тут тоже подойдет корпус от старого огнетушителя, а вот фильтрующий элемент выбирайте на свое усмотрение .  Узлы и агрегаты следует объединить согласно данной схеме:

Кроме того, вам понадобится еще 2 детали. Первая из них – это смеситель, с помощью которого вы будете регулировать топливно-воздушную смесь для ДВС. Вторая – вентилятор с реле, необходимый для нагнетания газа во время розжига (после запуска мотора в системе появляется разряжение, и вентилятор на этом этапе должен отключаться). Кстати говоря, вентилятор устанавливается в воздухораспределительной коробке, оснащенной обратным клапаном. Коробка не является частью газогенератора, а устанавливается отдельно.

Выводы и рекомендации

Хотя идея перевести машину с бензина на дрова и кажется весьма привлекательной, равноценной замены не получится. При всех достоинствах газогенератора, двигатель, работающий на смеси горючих газов, просто неспособен развивать мощность, сравнимую с мотором на жидком топливе. Как следствие, динамика оставляет желать лучшего (даже 70-80 км/ч- скорость практически недостижимая). Другое дело, если газогенераторная установка создается с целью отопления жилья в негазифицированных населенных пунктах

В данном случае это весьма неплохой вариант, на который определенно стоит обратить внимание

Технология изготовление самодельного газогенератора

Самостоятельно сделать газогенерирующую установку можно несколькими способами. Выбор здесь зависит от наличия материалов и дальнейшего использования получаемого газа.

Вариант #1: Агрегат из двухсотлитровых бочек

Для бочкового самодельного газогенератора потребуется пара емкостей в 200 л. Одну из них вставляют в другую на две трети. Образовавшееся внизу пространство будет использоваться в качестве камеры сгорания, а верхняя часть идеально подойдет под бункер для дров или пеллет.

Сбоку на уровне секции пиролиза вваривается труба сечением в 50 мм для нагнетания воздуха, а ближе к крышке – газоотводящий патрубок. В дне внутренней бочки вырезается отверстие для поступления топлива в камеру сгорания, а к днищу внешней приделывается дверца поддувала.

Остается только сделать фильтры очистки газовой смеси перед передачей ее в водогрейный котел. Для этого понадобятся использованные огнетушители или отрезки трубы аналогичного размера.

Сверху их наглухо закрывают, а снизу приваривают конусную насадку, на конце которой имеется штуцер для удаления золы. Затем сбоку врезается патрубок для подачи газовой смеси на очистку, а в крышку – отвод для уже прошедшего очистку газа.

Далее чтобы охладить горючий газ, делается радиатор охлаждения из нескольких труб диаметром в 10 см, которые меж собой соединяются небольшими патрубками. Для окончательного его очищения создается еще один фильтр с керамзитом, небольшими шайбами из металла или опилками внутри. Применять последний материал разрешается только при условии, что поступающий газ уже охладился, иначе дело может дойти до пожара.

Вариант #2: Автомобильная модель для ДВС

Для машины или мотоцикла самодельный газогенератор делается по аналогичной схеме. Только здесь придется уменьшить размеры установки до минимума. Возить с собой тяжелый агрегат накладно, да и выглядит это не очень эстетично.

Чтобы облегчить себе работу, для автомобильной версии генератора лучше всего взять баллоны для бытового газа. Главное перед сваркой – удалить из них даже намек на пропан, иначе может произойти небольшой взрыв. Для этого необходимо открутить баллонный клапан и заполнить емкость под завязку водой.

Изначально автомобильный газогенератор производит слишком горячие газы. Их в обязательном порядке необходимо охлаждать. Иначе при контакте с раскаленными частями двигателя они могут самопроизвольно воспламениться. Плюс, разогретое газообразное горючее имеет малую плотность, из-за чего его поджечь в цилиндрах будет попросту проблематично.

Газогенератор самодельного исполнения для автомобиля можно смонтировать в багажнике либо на прицепе. Второй способ предпочтительней благодаря:

• простоте ремонта;
• возможности оставить газогенерирующий агрегат в гараже;
• наличию свободного места в багажнике;
• опции использования установки для иных нужд помимо подачи топлива в ДВС.

При этом не стоит опасаться дорожных ухабов. При подпрыгивании на кочках твердое топливо в камере сгорания будет встряхиваться, что только поспособствуют его лучшему перемешиванию и горению.
