Особенности вентиляции в парилке русской бани
Микроклимат в парильной комнате бани имеет особенные требования. Комната должна нагреваться в кратчайшие сроки и при этом обязателен особый стабильный режим с нужной влажностью
Очень важно предотвратить появление сквозняков
Так что обустройство вентилирования в парилке необычайно важно на этапе закладки и строительства здания бани. Должно быть обеспечено правильное взаимное размещение и габариты обеих типов ходов – приточных и вытяжных
Их закладывание происходит на определенном шаге строительства.
Чтобы можно было регулировать поступление и удаление воздуха, хватит специальных задвижек в отдушинах. Но если площадь комнаты большая, то возможно придется использовать вентилятор для нагнетания или вытяжки воздуха.

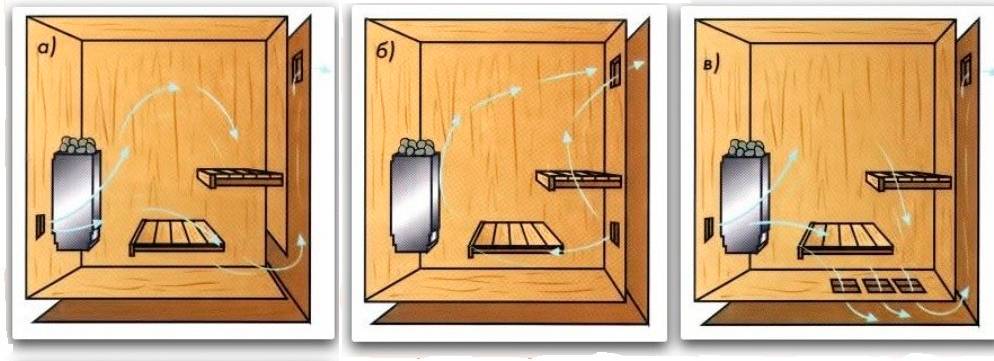

Вариант обустройства вентиляции в парилке
Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

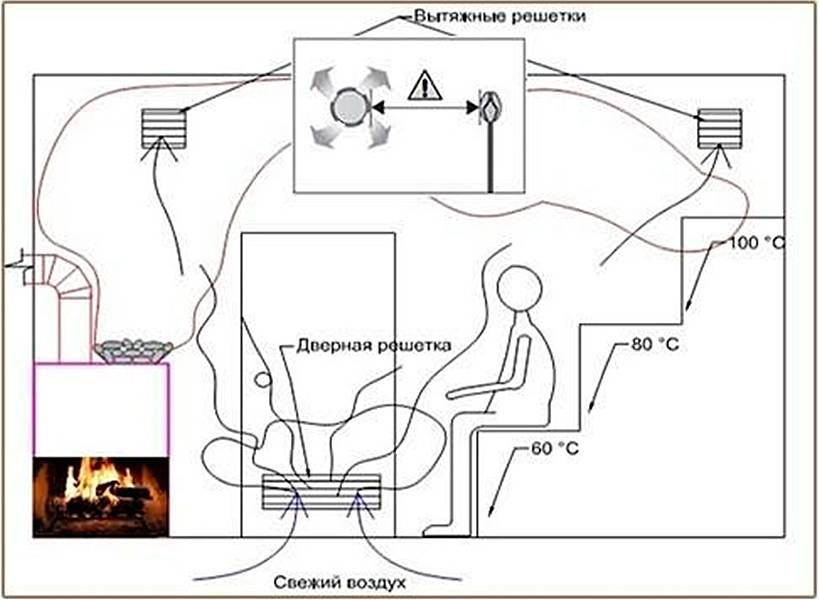

Схема движения воздушных масс в обогреваемом помещении Источник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

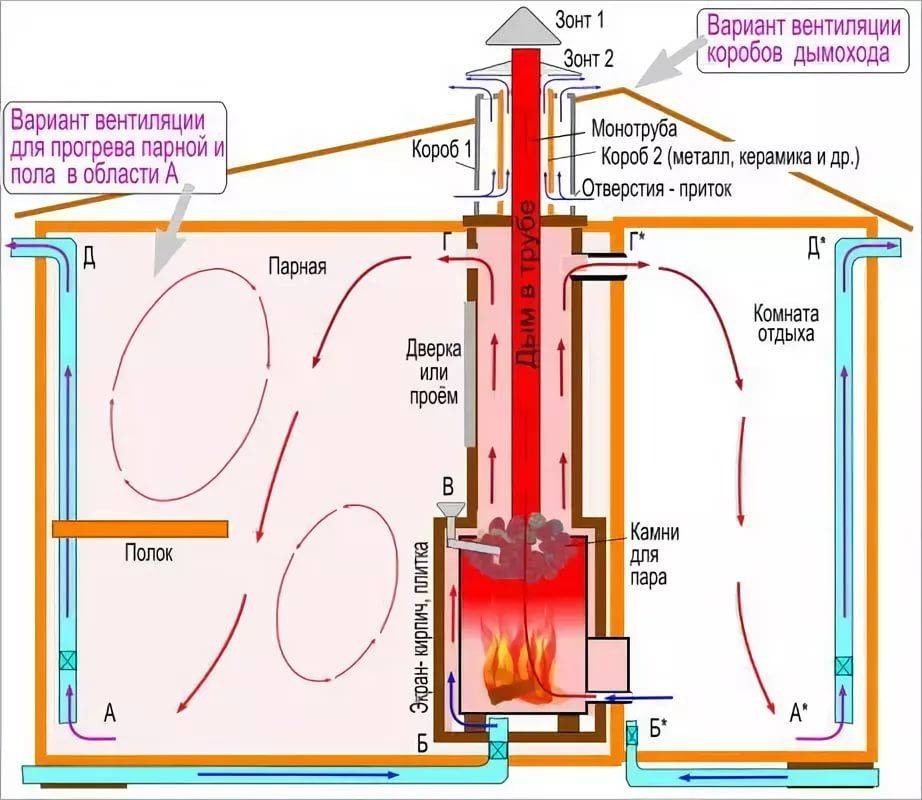

Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

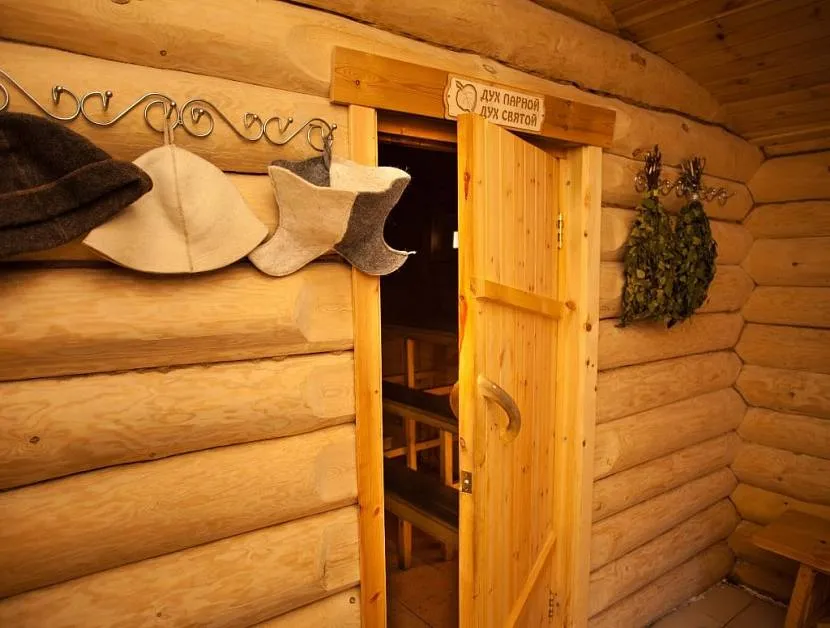

Приоткрытая дверь в парную Источник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

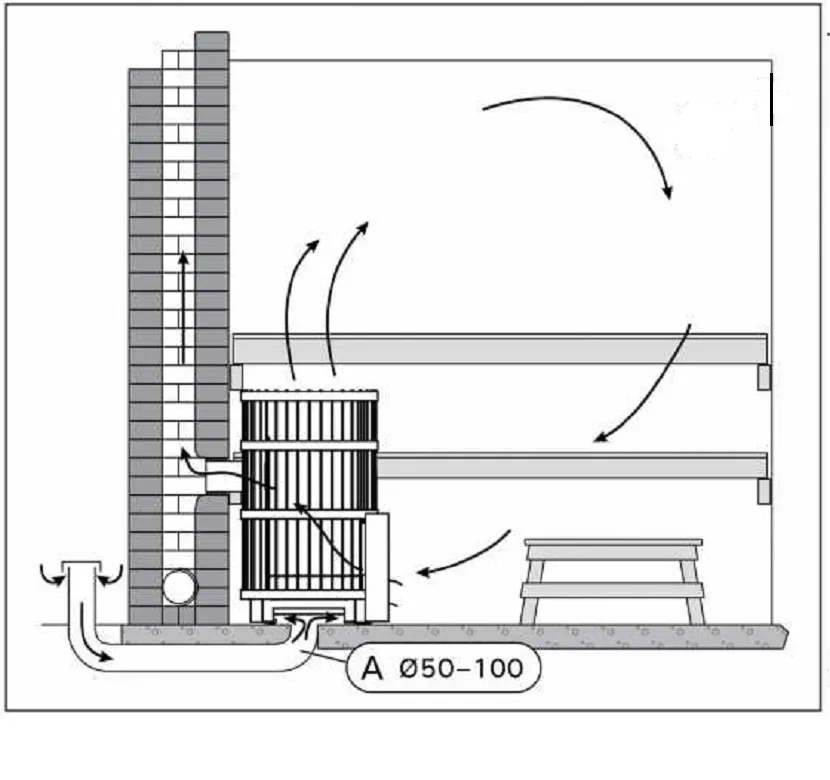

Схема движения воздуха Источник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

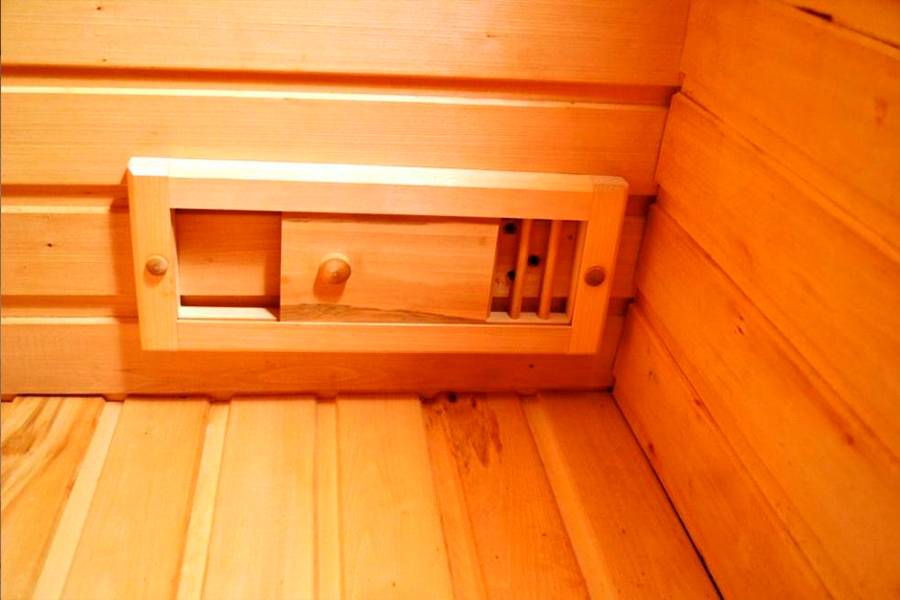

Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагрева Источник ventilation-conditioning.ru Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении

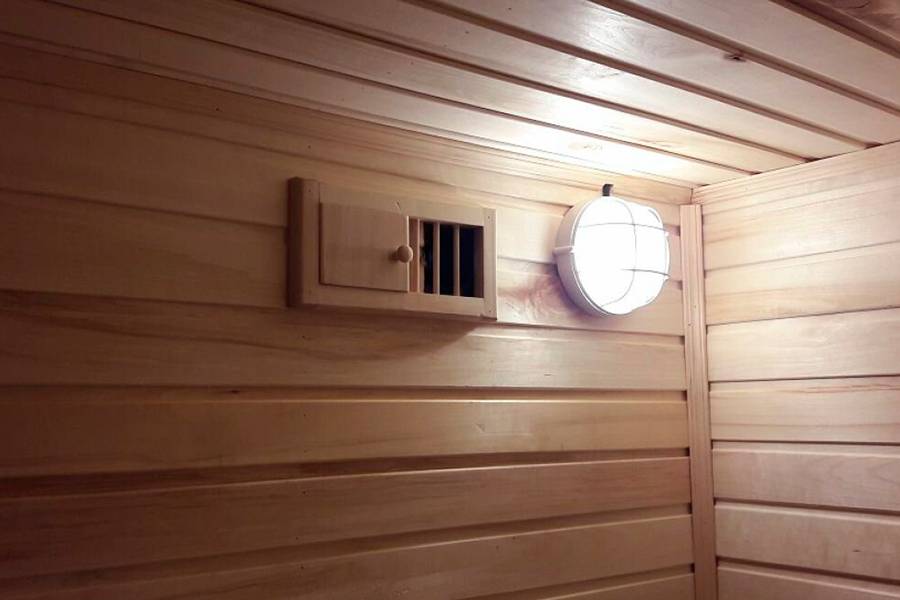

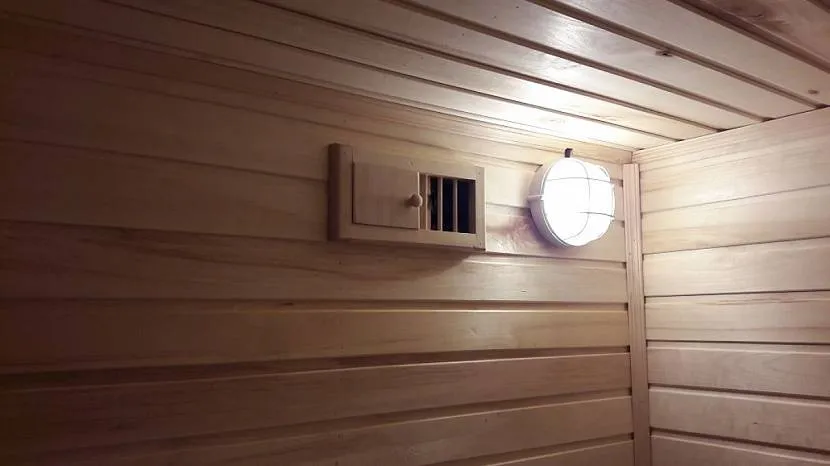

Вытяжка естественной вентиляции Источник stroyfora.ru Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
Варианты монтажа системы в разных парилках
Бани изготавливаются из разных материалов по различным технологиям. При этом от разницы материалов, технологии возведения постройки зависит от того, как будет обустраиваться система вентилирования помещений.
В каркасной
Каркасные дома, бани очень популярны благодаря надежности, долговечности. Самое главное — составить правильный расчет каркаса, чтобы не допустить ошибок на ключевом этапе постройки.
Система вентиляции должна быть предусмотрена на начальной этапе сборки каркаса. В противном случае придется сверлить дыры в готовых стенах, что приведет к дополнительным проблемам.
В рубленой
При изготовлении системы вентиляции нужно учитывать ряд нюансов:
- Вытяжная, приточная системы проектируются так, чтобы сразу после банных процедур из помещений были выведены все излишки влаги.
- Если будет установлен вентилятор, проводку к нему нужно вести в специальных негорючих кожухах, чтобы в случае замыкания дерево не воспламенилось.
- Деревянные поверхности нужно обработать специальными препаратами от гниения.
У срубов после постройки уже присутствует естественная система вентилирования помещений, но для бани этого недостаточно.
В кирпичной
Бани из кирпича считаются самыми надежными, долговечными. Преимущества материала:
- выдерживает постоянные перепады температур;
- не подвержен гниению;
- служит более 100 лет.
Проходы в стенах под вентиляцию можно сделать с помощью специального оборудования.
В постройках без фундамента
Временные или передвигающиеся бани (на колесах) имеют встроенные системы вентиляции. Если баня будет постоянной, нужно возвести фундамент.
Мини-сауна в квартире
В последнее время хозяева жилья в многоэтажных домах нередко устраивают небольшие кабинки на балконах или лоджиях. В этом случае естественная вентиляция мини-сауны обязательно должна сочетаться с принудительными элементами, оборудованными в помещении, где она сконструирована.
Приток организуют за нагревательным прибором, отверстие закрывают решеткой. Вытяжной канал оборудуют в средней части помещения, между полками. Для проветривания небольшого «закутка» после оздоровительной процедуры в потолке кабинки делают вентиляционный клапан.
В бане из сруба
Сруб был изобретен задолго до того, как оформились законы физики, на которых основана естественная вентиляция. Тем не менее, строители бань из сруба активно пользовались этими законами, чтобы владельцы бани не задохнулись в процессе парения, а баня простояла положенные ей десятки лет. (Конечно, вытяжка в бане из сруба не спасет её от пожара, но от гнили — вполне может.) В срубе приток воздуха обеспечивался за счет нижних венцов, которые намеренно укладывались свободно, то есть имели щели, через которые и «натягивался» свежий воздух. Кроме того, дверь в парилку снизу неплотно прилегала к полу.
В зависимости от того, как именно топилась баня из сруба — «по-черному» или «по-белому» — зависело и то, куда уходил отработанный воздух.
- В натопленной «по-черному» баньке печка не работает в процессе парения, поэтому для оттока использовалась открытая форточка или дверь.
- В топленной «по-белому» бане отток производился через дымоход. Печка при этом работала.
В принципе, ничто не мешает организовать вентиляцию сруба традиционным образом и сегодня. Но решать надо оперативно, еще на стадии строительства. Потому что более современное решение надо закладывать уже в проект. Как вариант, можно пробить отверстия (приточное и вытяжное) прямо на улицу и снабдить их заглушками или заслонками. Одно рядом с поддувалом печи, второе — над верхним полоком на смежной или противоположной стороне. Или сделать два вытяжных отверстия — одно выше, другое ниже верхнего полока. Еще вариант — сделать жалюзи внизу двери парной, а вытяжное отверстие — под потолком душевой.
ВАЖНО! Если нет желания делать выход на улицу, можно проложить воздуховоды, но тогда вместо естественной придется ставить систему принудительной вентиляции
В бане из пеноблоков
Пеноблочная баня — не исключение из правила, гласящего, что о вентиляции нужно думать во время проектирования бани. Так проще, чем бить готовые стены. Чтобы обеспечить баню из ячеистого бетона достаточной циркуляцией воздуха, которая избавит строение от лишней влаги, нужно в момент заливки опалубки фундамента заложить обрезки труб, которые потом станут продухами.
Крыша тоже должна проветриваться, получая приток со свесов кровли и отдавая воздух через приподнятый конек. В помещениях приточные и вытяжные отверстия делаются по одной из стандартных схем.
В случае недостаточности естественной вентиляции на вытяжку с бане из пеноблоков рекомендуется ставить вентиляторы.
Схемы
Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.
Приточно-вытяжную систему, которая обязательно должна отвечать нескольким вообще не сложным правилам и условиям:
Отверстия для отвода отработанного воздуха делают на противоположной стене от той, где размещены приточные. Причем, чем выше их расположить, тем более сильную тягу можно обеспечить
Но для бани это не всегда является лучшим выходом, поэтому важно правильно рассчитать силу тяги
Естественная
Этот вариант оптимален для большинства бань, поскольку он дешевый и при этом довольно эффективный.
Самый простой способ получения воздуха для дыхания в парной – расположение небольшого окошка рядом с полком и двери в предбанник. Окно и дверь открывают между заходами во время отдыха. По возвращении в парную закрывают и снова парятся.
Для просушки парной делают маленький продух. Одни монтируют его в дальнем углу под потолком, другие под полком. Места размещения этих отверстий необходимо определять, исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня.
Вентиляционные отверстия должны находится на одном уровне от пола. Так входящие потоки воздуха нагреваются от печи и поднимаются вверх, остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в парилке отверстия можно закрыть заслонками.
Размеры отдушин должны примерно 300-400 кв/мм. При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, поэтому степень открывания заслонок нужно регулировать.

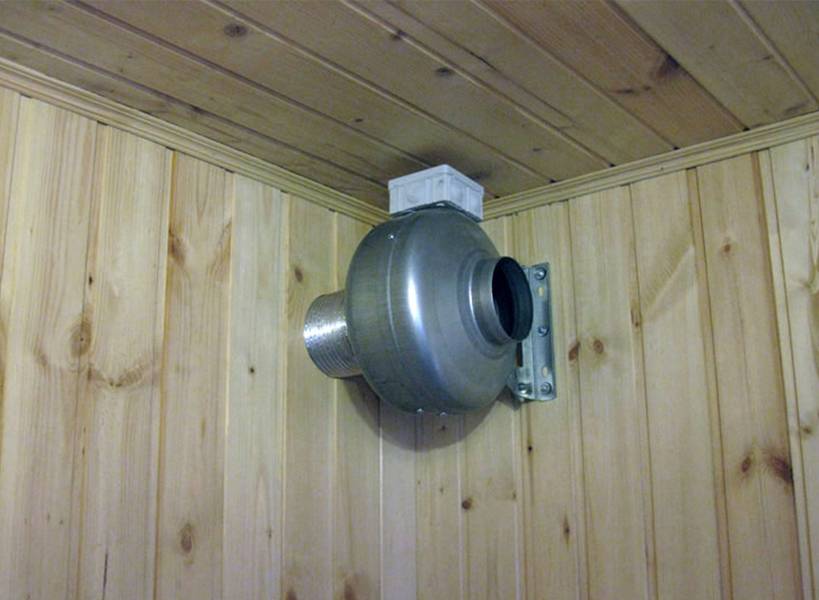

Принудительная
В такой схеме перемещение воздушных потоков осуществляется с помощью вентиляторов, установленных в вентиляционных отверстиях. Монтаж вентиляторов позволяет быстро обновить воздух. Этот вариант хорошо подходит, когда в бане установлен парогенератор.
У принудительной схемы вытяжки есть ряд преимуществ перед естественной:
Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении
Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке вентиляторов не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху будет слишком жарко.
Если печь установлена не в парилке, используется другая схема вентиляции:
- Возле отопительного устройства на высоте 300 мм от уровня пола делается приточное отверстие.
- На противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм от потолка.
- Иногда приточное отверстие делают внизу стены за печью, чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно.
- На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 м от уровня пола, а другой – под потолком.
При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.
Вентиляция по Басту
Система получила широкую популярность, благодаря легкости монтажа и эффективному распределению тепла.
Принцип Басту – это перевернутый стакан:
- Приточный и отводной воздуховод находятся на одной высоте – чуть выше уровня пола.
- Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – это и есть тяга.
- Выход разогретого воздуха находится по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу остывает и, опускаясь, попадает в вентиляцию.
Минусом системы вентиляции по Басту выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, и хуже всего, что может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.
Вентиляционные клапаны
Это еще одна схема вентиляции. Приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.
Снаружи отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.
Типы вентиляционных систем
Устройство вентиляции в бане варьируется сообразно конструкции помещения и его суммарному объему. Естественная вентиляция основывается на различии температур и давлений внутри и снаружи. Чтобы она работала эффективно, ввод воздуха организуют около печи, на уровне 25-35 см от пола. Выходное отверстие делают на противоположных стенах примерно в 15-25 см ниже потолка
Но важно учесть, что такая схема недостаточно хороша для парных, поскольку внизу там относительно холодно, а вверху всегда горячо
Естественное движение воздуха в подобной ситуации слишком трудно организовать, придется очень тщательно и аккуратно располагать составные части вентиляционной системы. Принудительная схема не всегда требует использования электронных управляющих систем, со сложными панелями и так далее. Есть более простые варианты, когда вентиляционные окошки, размещенные особым образом, дополняются вытяжным вентилятором. Сочетание таких компонентов особенно эффективно, когда баня расположена внутри дома, окна не размещены внутри наружной стены, а связаны с выходами длинным коробом для вентиляции. Канальные вентиляторы требуется подбирать очень тщательно, потому что условия их эксплуатации в банях отличаются от обычных параметров.
Особенность таких аппаратов состоит в повышенной гидроизоляции электрических цепей и основных механических деталей, в приспособлении к работе при высокой температуре без последствий для техники. Состояние приточной вентиляции и устройство ее в каждом помещении адаптируется под индивидуальные особенности и под тип бани. Отсюда следует, что время, потраченное на расчеты и продумывание проекта, не тратится зря – оно позволит сэкономить немало средств и времени, получить оптимальный результат скорее.
Как уже известно, основная масса проектов подразумевает расположение вводных окошек около печей в 0,25-0,35 м от пола. При таком исполнении печка передает тепло воздуху, поступающему извне, и возникает поток, движущийся в направлении вытяжки. Преодолев все расстояние, горячий и уличный потоки в конечном счете охватывают весь объем парной, а сильнее всего нагревается участок, где расположена верхняя полка.
Во втором варианте за счет установки вытяжного вентилятора можно смонтировать вводное и выводное отверстия на одной стене. Воздушный поток устремлен сначала в направлении нагревательного прибора. Получив тепловой импульс, он начинает подниматься к потолку и движется по широкой дуге, которая охватывает всю комнату. Такой подход окажется эффективен, если баня встроена в дом и имеет только одну наружную стену, при этом нет необходимости в обустройстве вентиляционного короба.
Если создается баня с протекающим полом, вводное окно ставят там же, где и в первом случае, непосредственно рядом с печью. Когда нагретый воздух отдает тепло в верхней доле парилки, он охлаждается и опускается к полу, уходит сквозь отверстия в настиле. Подобный прием улучшает испарение накапливающейся внизу воды и позволяет оттянуть выход деревянного пола из строя. Вытяжку размещают или в соседней комнате, или в изолированных каналах, не позволяющих воздуху возвращаться в парилку. Сложность траектории потока делает применение вентилятора обязательным. Этот вариант применяют очень редко, поскольку просчитать все точно, предусмотреть детали должным образом нелегко.
Еще один тип предусматривает непрерывно действующую печь, поддувальное отверстие которой заменяет вытяжку. Для притока делают окно под полкой, противоположной самой печи и на том же уровне. Холодный воздух вытесняет нагретую массу вверх, а когда отдавшие тепло части потока опускаются, они уходят в поддувальный канал. Есть и еще более сложные системы, когда размещается пара приточных и пара выходных вентиляционных окон (обязательно с принудительным типом циркуляции). Отрегулировать усложненные комплексы довольно сложно, но их эффективность выше, чем в простейших случаях.
Система Басту – это размещение приточных отверстий (с регулируемыми задвижками) за печью или под ней. Организация отдушин под печью не обязательна, хотя и весьма желательна. Сквозь эти отверстия в помещение проникает воздух из подземной части бани, которая продухами фундамента соединена с внешней атмосферой. Когда баню делают в готовом ранее помещении, нужно выбирать комнату с парой внешних стен; при подготовке подвала выбирают угол, соответствующий тем же требованиям. Размеры входного и выпускного отверстия рассчитывают по общим правилам.
Параметры отверстий вентиляционной системы
Габариты отверстий будут зависеть от параметров каждого индивидуального помещения:
- парильной комнаты;
- предбанной;
- моечной;
- зоны отдыха.
Вы должны точно рассчитать не только параметры этих отверстий, но и возможность удобного доступа к ним. Последнее необходимо для того, чтобы вы в любой момент могли их заменить или отремонтировать. Чтобы можно было регулировать просветы в вентиляционных проемах, на них стоит установить специальные задвижки-дверцы и решетки.
Стоит также сразу учитывать то, что при огромных габаритах отверстий для вентилирования будет проблематично обогреть помещение и довести температурный режим до нужного показателя. И тем более сложно будет поддерживать постоянную температуру. В результате вы получите огромный перерасход топливных материалов и электричества. Или же возникнет трудность регулирования сечения каналов системы вентиляции. Другими словами, расстояния на которое придется открывать вручную в каждом отверстии.
Важно: параметры окошка для вентиляции рассчитываются, выходя из таких показателей – 24 см2 х 1 м3 объема помещения, которое вентилируется. Еще чтобы обеспечить достаточную тягу свежей воздушной массы снаружи нужно делать вытяжной проем больше приточного
Если же площади проемов для вентиляции не хватает, то все показатели могут повыситься до опасного уровня – температура, угарный газ, влажность.
Важно правильно рассчитать все величины
Требования к обустройству вентиляции в бане
Комплексное решение системе вентиляции: парилка + помывочная
Грамотно сконструированная вентиляция в парилке своими руками обеспечивает долгий срок службы строительных материалов, а также безопасность и комфортабельность такого помещения. Парилка должна соответствовать следующим требованиям:
- Процессы притока и оттока воздуха являются взаимосвязанными. При наличии одного из них, должен обеспечиваться и второй. Необходимым условием выступает соотношение объемов воздушного притока и оттока. Кроме того, схема вентиляции должна быть выполнена таким образом, чтобы имелась возможность регулировки и прогнозирования направления воздушных потоков.
- Систему вентиляции необходимо предусмотреть таким образом, чтобы воздух двигался в строго заданном направлении: от жилых помещений к техническим комнатам. Например, от парилки, через предбанник, к санузлу или тамбуру.
- По общим правилам механическая вентиляция предполагает наличие приточного отверстия на высоте не менее 2 метров от уровня пола, которое должно быть оборудовано вентиляционной решеткой. В парилке актуально другое правило: отверстие для притока воздуха располагается на высоте не более 1,5 метра, что позволит максимально прогреть свежий воздух, прежде чем он покинет помещение через вытяжку.
- Отверстие для оттока воздуха необходимо размещать в верхней части противоположной стены относительно «притока».
- Принудительная вентиляция становится максимально эффективной, если будет предусмотрена залповая вентиляция в парилке (обычное проветривание помещения). Комбинированная система вентиляции позволяет наилучшим образом справиться с сыростью и неприятным запахом.
- Размер приточно-отточных отверстий должен соответствовать нормам таким образом, чтобы за 1 час осуществилось не менее 3 полных циклов замены воздуха.
При залповой вентиляции руководить процессом воздухообмена придется вручную
Самые распространенные схемы вентилирования
Мы выбрали пять наиболее часто встречающихся схем оборудования системы вентиляции в парилке. Ниже представлен каждый из них пошагово.
Схема 1
- Входной проем размещается за печкой. Расстояние от пола – 50 см.
- Выходной проем – напротив входного. Расстояние от пола – 30 см.
- В выходном проеме монтируется вентилятор, который принудительно движет воздушные массы.
С такой системой обеспечится равномерное прогревание воздуха, поскольку холодный воздух греется от печки и поднимается вверх. Под потолком он охлаждается и снова опускается вниз. А там происходит их удаление на улицу через вытяжку. Чем ниже будет размещена вытяжка, тем сильнее будет поток.
Схема 2
- Проемы вентиляции обеих типов размещены на одной стене, которая стоит напротив печки.
- Входной проем оборудуется на высоте 30 см от пола, а выходной на таком же расстоянии только от потолка.
- В выходном проеме следует установить вентилятор.
При таком вентилировании холодная воздушная масса заходит в парилку и упирается в печку. Нагревшись, воздух уходит к потолку, а там уже через вытяжной проем на улицу.
Схема 3
- Входной проем устанавливается за печкой. Расстояние от пола – 20 см.
- Вытяжной проем точно напротив с установкой вентилятора.
Простота заключается в том, что холодный поток заходит в парилку. Затем он проходит через печку и нагревается. Далее вентилятором воздух проталкивается на улицу.
Схема 4
- Входной проем находится в 30 см от пола сразу за печкой.
- Воздух нагревается и поднимается к потолку. Затем после остывания он опускается и уходит через половые щели.
- Оттуда по трубе вентиляционной системы такой воздух попадает на улицу.
Такая схема может применяться там, где бани имеют пол с щелями для протекания воды. Сама по себе система очень простая, но эффективная
Используя такие рекомендации, можно получить действенный результат. Любая вентиляция в бане должна быть максимально доступной и функциональной, чтобы справляться с возложенными на нее обязанностями. А как сделать правильно своими руками каждый тип системы вентилирования мы рассмотрели. Вам осталось только запастись терпением и внимательностью для достижения идеального микроклимата в помещении бани. Осталось сделать вкусное домашнее вино из абрикосов и пойти париться!
