Виды водонагревателей Атмор — устройство и инструкции

Характеристики водонагревателей

В проточном бойлере вода нагревается сразу, не накапливаясь в емкости

Чтобы правильно выбрать и эксплуатировать прибор, нужно обратить внимание на его технические характеристики, которые указаны в инструкции к водонагревателю. Устройства выпускаются двух видов:

• проточные;
• накопительные.

Разница в их технических особенностях нагрева воды существенна.

В зависимости от типа монтажа модели могут быть горизонтальными, вертикальными и напольными. Эти качества учитывают при выборе оборудования для индивидуальных условий установки в помещении и дальнейшей эксплуатации.

Проточный бойлер использует электроэнергию, когда вода протекает через него. При открытии крана первые несколько секунд будет стекать холодная вода, затем пойдет теплая. Электричество расходуется только при открытом кране, при этом нагревательные элементы отличаются большой мощностью.

Малые габариты и легкая конструкция прибора облегчают монтажные работы.

В водопроводной системе постоянно должен быть высокий напор. При низком давлении воды ТЭН не включится.

В накопительных устройствах имеется ТЭН, который нагревает воду

Конструкция накопительных водонагревателей напоминает термос. Внутренний бак встроен в наружный кожух, между их стенками находится теплоизоляционный материал. Габариты устройства зависят от требуемой емкости воды и конструкции. Нагревательный элемент может быть расположен внутри бака с водой или обвит вокруг него между стенками прибора.

Преимущества:

• Обеспечивает сразу большой водозабор из многих точек.
• Постоянное наличие горячей воды при небольшой мощности позволяет экономить деньги.
• Работает даже при низком напоре в системе водоснабжения.

Недостатки:

• Габариты могут создавать проблемы при монтаже устройства.
• Длительное время нагрева воды.
• В зимнее время необходимо сливать воду, если оборудование не используется и установлено в неотапливаемом помещении.

Обзор безнапорных и напорных устройств

Достаточно часто потребители сегодня выбирают товары компании «Атмор». Проточный водонагреватель, ремонт которого, вполне вероятно, на протяжении всего срока эксплуатации не понадобится, может быть безнапорным и напорным. У некоторых пользователей нет потребности в больших объемах воды, поэтому мощность вполне допустимо выбирать на уровне 4,5 киловатта. Производительность, соответственно, будет уменьшена, при вышеупомянутых характеристиках она составит 3 литра за минуту. Если в доме или квартире отмечается нестабильное давление воды, то лучше всего выбирать модели, которые обладают специальной встроенной защитой.

Принцип действия и разновидности проточных водонагревателей

Как следует из названия – проточный водонагреватель успевает нагреть воду за то непродолжительное время, за которое она через него протекает. Для этого используются мощные нагревательные элементы – от 3 до 30 кВт, для разных моделей нагревателей. Если сравнить это с мощностью накопительных водонагревателей (как правило, от 1 до 3 кВт), то очевидно, что у проточного водонагревателя она заметно выше.

Однако, это далеко не всегда справедливо. Проточный водонагреватель работает только тогда, когда расходуется вода из крана – при закрытом кране он выключен, а накопительный водонагреватель поддерживает в нагретом состоянии воду постоянно – он включается даже тогда, когда вы не пользуетесь горячей водой. Поэтому, расход электроэнергии у проточного и накопительного водонагревателя – вполне сопоставим, зависит не только от мощности, но и от расхода воды, и в различных случаях преимущество может оказаться как у одного, так и у другого.

Проточные водонагреватели бывают двух разновидностей:

• Однофазные;
• Трехфазные.

Однофазные водонагреватели имеют небольшую мощность, и предназначены для использования, как правило, с одной точкой отбора воды – краном или душем. Они имеют небольшие габариты, и устанавливаются непосредственно рядом с местом отбора воды.

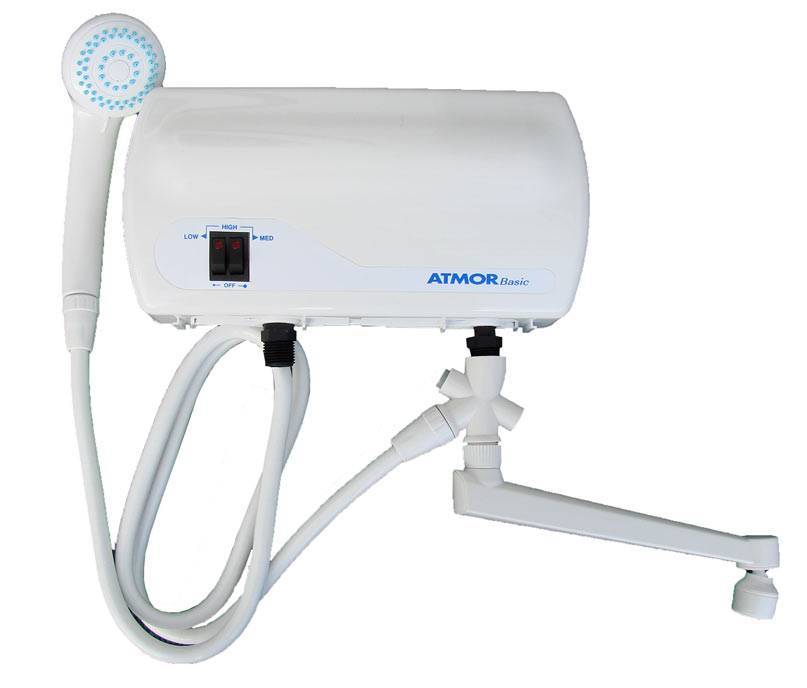

Внешний вид проточного водонагревателя на примере одной из моделей фабрики Атмор

Трехфазные водонагреватели обладают большей мощностью, соответственно способны нагревать больший объем воды за единицу времени, и могут использоваться для обеспечения горячей водой нескольких точек водоотбора.

Как включить водонагреватель

Итак, вы – гордый владелец домашнего водонагревателя. Наконец-то настал день «икс», когда во всем доме отключили горячую воду, и вы по праву можете воспользоваться новым приобретением. Единственная проблема – вы понятия не имеете, как правильно пользоваться водонагревателем, какие кнопки жать и краны крутить, чтобы чудо-машина заработала.

Чтобы правильно запустить нагреватель для воды необязательно иметь специализированное образование, достаточно выполнить ряд простых действий:

1. Шаг первый: перекрыть снабжение горячее водоснабжение в стояковой трубе. Чтобы перекрыть воду, необходимо по часовой стрелке до упора прокрутить вентиль на специальном кране. Сами краны находятся на водопроводных трубах от стояков. Этот шаг необходим для того, чтобы расходовать ресурсы экономнее и пользоваться водонагревателем правильно.Если пропустить этот шаг, то ваш бойлер будет нагревать воду для всего дома.

2. Шаг второй: включить на смесителе горячую воду. После того, как вы перекроете горячую воду, в общих трубах останется только холодная вода. Прекращение потока горячей воды из смесителя станет свидетельством о том, что вы полностью перекрыли снабжение горячей воды в общих трубах. 3. Шаг третий: открыть краны бойлера. При использовании централизованного горячего водоснабжения краны бойлера должны быть закрыты. Если мы взглянем на устройство нагревателя для воды, то обнаружим там три крана. По стандарту кран справа отвечает за поступление холодной воды, кран слева – горячей. Краник, находящийся выше над краном с холодной водой – это предохранительный клапан. Он используется при ремонтных работах. В нашем случае мы работаем с двумя первыми кранами. Сначала нужно открыть кран с холодной водой. Таким образом, мы запустим процесс поступления воды в цистерну нагревателя. Только после этого открываем кран с горячей водой.

   4. Шаг четвертый: включить горячую воду на смесителе. Данное действие необходимо для того, чтобы выпустить воздух из нагревателя и запустить работу бойлера. 5. Шаг пятый: подключить бойлер к электросети. Не забудьте вставить вилку сетевого шнура водонагревателя в розетку, после этого на панели управления должен загореться индикатор подключения к электросети.

Для того, чтобы отключить бойлер, необходимо выполнить эти же действия в обратной последовательности:

• отключить нагреватель от электросети;
• закрыть краны бойлера, через которые поступает и уходит вода;
• возобновить горячее водоснабжение в стояковой трубе.

Чтобы пользоваться водонагревателем экономнее, рекомендуется отключить нагреватель от электрической сети, если вы не планируете возобновлять его работу в ближайшее время.

Пользоваться водонагревателем для воды — дело нехитрое, однако во время эксплуатации бойлера может возникнуть множество вопросов. Ниже приведены ответы на самые распространенные из них.

Инструкция по установке проточного аппарата

При покупке водонагревательного оборудования от «Атмор» можно воспользоваться прилагаемой в комплекте инструкцией для самостоятельной установки устройства. Но домашнему мастеру необходимо обладать определенными знаниями и навыками подобных работ, чтобы подключить прибор.

При установке водонагревателя необходимо:

• сначала выбрать оптимальное место для размещения устройства, которое будет и удобным для пользования прибором, и максимально легким в плане доступа к точкам подключения;
• затем нужно сделать разметку точек крепления аппарата и высверлить перфоратором отверстия. После этого с помощью крепежа разместить прибор на выбранном месте на стене;
• после крепления аппарата подсоединить к нему подводки для входа и выхода воды. Проверив систему на отсутствие протечек, можно подключить к проточному водонагревателю электропитание;
• закрыв устройство кожухом, снятым перед началом работ по монтажу аппарата, прибором можно начинать пользоваться.

Совет. Человеку, не имеющему опыта подобных работ, лучше доверить установку и подключение водонагревателя мастеру, обладающему соответствующей квалификацией.

Почему нельзя спустить воду через смеситель

Если перекрыть домашний водопровод и полностью открыть «горячий» вентиль смесителя, то из крана вытечет максимум литр – полтора, резервуар останется полным. Чтобы понимать причины происходящего и впоследствии правильно сливать воду из нагревательного бака, кратко ознакомьтесь с его устройством и принципом работы:

1. Забор нагретой воды предусмотрен из верхней зоны емкости – там и расположен конец трубки. Подача из водопровода организована в нижнюю часть бойлера.

На входе трубы холодного водоснабжения (ХВС) установлен обратный клапан тарельчатого типа, не дающий воде уйти обратно в магистраль. Он же сбрасывает лишнее давление, возникающее от нагрева и расширения жидкости. Когда вы пользуетесь накопительным нагревателем (включаете кран ГВС смесителя), вода выливается из бака под воздействием напора основной трубы ХВС. Без давления со стороны магистрали система не работает – вода сама из емкости не течет. Через кран смесителя можно выпустить лишь малую часть жидкости, которая находилась выше заборной трубки.

Предварительный вывод. Не существует другого варианта, кроме как слить воду с бойлера через «холодный» патрубок, поскольку он располагается возле дна емкости. Способ слива зависит от обвязки водонагревателя, в некоторых случаях трубные соединения придется немножко разобрать.

Принцип действия и разновидности проточных водонагревателей

Как следует из названия – проточный водонагреватель успевает нагреть воду за то непродолжительное время, за которое она через него протекает. Для этого используются мощные нагревательные элементы – от 3 до 30 кВт, для разных моделей нагревателей. Если сравнить это с мощностью накопительных водонагревателей (как правило, от 1 до 3 кВт), то очевидно, что у проточного водонагревателя она заметно выше.

Однако, это далеко не всегда справедливо. Проточный водонагреватель работает только тогда, когда расходуется вода из крана – при закрытом кране он выключен, а накопительный водонагреватель поддерживает в нагретом состоянии воду постоянно – он включается даже тогда, когда вы не пользуетесь горячей водой. Поэтому, расход электроэнергии у проточного и накопительного водонагревателя – вполне сопоставим, зависит не только от мощности, но и от расхода воды, и в различных случаях преимущество может оказаться как у одного, так и у другого.

Проточные водонагреватели бывают двух разновидностей:

• Однофазные;
• Трехфазные.

Однофазные водонагреватели имеют небольшую мощность, и предназначены для использования, как правило, с одной точкой отбора воды – краном или душем. Они имеют небольшие габариты, и устанавливаются непосредственно рядом с местом отбора воды.

Внешний вид проточного водонагревателя на примере одной из моделей фабрики Атмор

Трехфазные водонагреватели обладают большей мощностью, соответственно способны нагревать больший объем воды за единицу времени, и могут использоваться для обеспечения горячей водой нескольких точек водоотбора.

Причины самостоятельной установки прибора

Монтаж своими руками прибора, напрямую связанного с системой водоснабжения и электрической сетью – дело ответственное и серьезное, поэтому неопытным пользователям лучше довериться профессионалам.

Однако существует несколько причин, которые допускают самостоятельную установку:

• дефицит денежных средств на оплату услуг;
• необходимость срочной установки прибора;
• желание обучения и приобретения новых навыков (лучше под контролем специалиста);
• перспектива ремонта или замены.

Безусловно, если вы самостоятельно разберетесь в устройстве водонагревателя, изучите инструкцию и установите его, в дальнейшем ремонт или замена изношенных частей станут привычным делом.

К тому же бывают особые жизненные обстоятельства, заставляющие учиться все делать своими руками. Например, проживание на отдаленном хуторе, от которого до ближайшего сервисного центра более 300 км.

Что делать, если у воды в бойлере появился неприятный запах

Если пользоваться водонагревателем для воды непостоянно, то жидкость в бойлере может застояться и появится неприятный запах. Застоявшаяся вода является благоприятной средой для активного размножения бактерий, их жизнедеятельность – источник тухлого запаха.

Для того, чтобы избавиться от неприятного запаха, нужно предпринять следующие меры:

• полностью слить застоявшуюся жидкость из бойлера;
• наполнить бак чистой водой;
• выставить максимальное значение нагрева;
• оставить бойлер включенным на пару часов;
• слить нагревшуюся воду и заново наполнить бак.

После этой процедуры неприятный запах исчезнет.

Помимо бактерий источником неприятных запахов могут стать материалы, из которых изготовлен аппарат. Если пользоваться водонагревателем для воды, произведенном из некачественного пластика, то в процессе нагрева пластик начнет выделять вредные вещества, такие как формальдегид или фенол. В результате нагретая жидкость будет отдавать запахом медикаментов. К сожалению, для решения данной проблемы необходимо заменить прибор. Фильтры не смогут очистить воду от формальдегидных соединений.

Факторы выбора водонагревателя

Если вы уже точно решили, что проточный водонагреватель вас полностью вас устраивает, необходимо определиться с нужной моделью.

Для этого постарайтесь уточнить желаемые характеристики прибора, то есть проанализируйте следующую информацию:

• количество постоянно проживающих людей;
• максимальный объем расхода воды при одновременном включении всех точек водоразбора;
• общее число всех точек водоразбора;
• желательная максимальная температура нагрева;

Сбор данных поможет рассчитать мощность оборудования. При этом лучше опираться на информацию, предоставленную производителем. Если к даче подведен газ, то стоит задуматься о подключении газовой колонки, а если вы постоянно проживаете в доме, то газового котла.

График расчета данных повышения температуры для проточного напорного водонагревателя AEG RMC при температуре водопроводной воды + 10 ºС и напряжении 220 В

В жилых домах этажностью свыше пяти установка газового оборудования категорически запрещена. В этом случае выбор предопределен – покупать нужно электрический водонагреватель. Он “спасет” во время сезонных отключений горячей воды.

Отдать предпочтение электрическим вариантам оборудования, осуществляющего подготовку санитарной воды, придется владельцам частных домов, не имеющих возможности подключиться к системам с магистральным газом. Это в случае, если не планируется использовать баллонный газ или устанавливать газгольдер.

Для самостоятельного монтажа также важна степень сложности установки, стоимость прибора, начальная комплектация, возможность быстрого ремонта и наличие запчастей, условия гарантийного обслуживания и гарантийный срок.

Если продавец предлагает услуги по монтажу – рассмотрите и этот вариант, особенно при покупке электрической напорной модели или газовой колонки.

Дополнительно с аргументами выбора проточного водонагревателя ознакомит другая статья, которую мы рекомендуем к прочтению.

Принцип работы накопительного водонагревателя

Как работает электрический бойлер? По специальному патрубку холодная вода набирается и накапливается в баке до определенного уровня. После чего начинается нагрев — в основном до 70-75 градусов.

Поворот термореле включает термостат, который в свою очередь запускает ТЭН. После того как температура воды достигает установленной, термостат отключает нагрев. Слой теплоизоляции и периодическое включение нагрева позволяют поддерживать показатели на заданном уровне. Может наблюдаться понижение лишь на 5-6 градусов.

После нагрева вода поступает по верхней трубке в накопительную емкость, а в нижний резервуар снова заливается холодная вода. Во время залива предохранительный клапан регулирует давление. Если оно достигает критической отметки, клапан открывается и снижает давление.

Устройство газового накопительного бойлера

Нагреватель может работать не только от электричества, но и от газа. Причем такое устройство позволяет сэкономить больше времени. Мощность работы газовых — 4-6 кВт, тогда как электрические выдают только 1,5-3 кВт.

Преимущества:

• Благодаря накопительному баку теплой водой можно пользоваться в нескольких местам: ванная, кухня.
• При желании можно дополнить прибор веткой рециркуляции. Тогда вода не сливается в канализацию, а используется повторно.
• Газ является более доступным топливом.

Есть и минусы:

• Высокая стоимость техники.
• Сложная установка и подключение.
• Установка дымохода.

Строение бака такое же, как у электрического бойлера, а внутренне наполнение:

• Газовая горелка.
• Дымоход.
• Отверстие для забора холодной воды.
• Труба, по которой отбирается горячая вода.

Схема работы идентична электрической технике, разница лишь в способах нагрева. Несмотря на высокую стоимость подключения, газовый прибор оправдывает себя низкой себестоимостью подогрева воды.

Объем бака

Важно правильно подобрать технику в соответствии с расходом вашей семьи. Если объем бака слишком большой, это приводит к неудобству при установке, не в каждом помещении его получится разместить

Чтобы не ошибиться, нужно рассчитать затраты:

• Кухня. Для мойки посуды потребуется 6-18 литров.
• Ванна. Набирая полную ванну, нужно учитывать, что горячая вода смешивается с холодной. Поэтому 60-120 литров.
• Душ — 15-25 литров.
• Раковина — 5-10 литров.

Если исходить из количества человек:

• Один — 50-80 литров.
• Два-три — 80-100 литров.
• Четыре — 150-200 литров.

Придерживаясь наших рекомендаций и понимая принцип работы техники, вы сможете выбрать оптимальный вариант для жилища. Монтаж лучше доверить специалисту.

Особенности монтажа

Структура водонагревателя ATMOR

Сам по себе монтаж проточного водонагревателя – процесс несложный, с ним справится любой человек. Однако нужно учитывать несколько факторов:

Поскольку мощность проточных моделей высока, не все из них можно подключать к розетке

В некоторых случаях требуется использование мощной трехфазной электропроводки, как в электрических плитах.
Важно убедиться, что трубы по диаметру подходят к прибору и что они в хорошем состоянии. В противном случае их также придется менять.

Если же эти условия соблюдены, то никаких сложностей с установкой быть не должно. В зависимости от потребностей, подключение может быть постоянным или периодическим.

Постоянное подключение

Если вы проживаете в загородном доме, где горячее водоснабжение вообще не предусмотрено, то подключение должно быть постоянным:

1. В горячую и холодную трубу врезается тройник.
2. Трубы заводятся в соответствующие отверстия прибора, вход для холодной воды помечен синим цветом.
3. С помощью шланга выход воды подводится к крану.
4. Система проверяется на герметичность.

В принципе процесс легкий, но в случае возникновения каких-либо сложностей, лучше обратиться к профессионалу.

Периодическое подключение

Такой тип подключения подходит для городских квартир, где большую часть времени перебоев с горячей водой нет, но периодически все же случаются плановые и аварийные отключения. Для временного подключения в водонагреватель заводится только холодная вода:

1. Установить на трубу переходник с запорным краном.
2. Прикрутить к переходнику гибкий шланг.
3. Подключить его к водонагревателю и включить прибор в сеть.

Здесь все еще проще и уж точно не потребуется вмешательства специалистов.

Особенности подводок для газа

При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:

• шланги из ПВХ, которые армированы полиэфирной нитью;
• из синтетической резины с оплеткой из нержавеющей стали;
• сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.

Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.

Шведские технологии системы водоотведения для здания признаны передовыми и пользуются повышенным спросом во многих странах Европы. Концерн Линдаб из Швеции производит большую группу товаров стройматериалов, среди которых водостоки Lindab занимают высокую ступеньку популярности. Обработка стали и создание стальных конструкций и изделий, является приоритетным направлением развития шведского концерна. Реализация водосточной системы Lindab производится во всех европейских странах, в том числе и на территории постсоветских стран, где приняты высокие международные стандарты качества. По официальной статистике компании, водостоки Lindab реализуются в Восточной Европе и странах СНГ с долей до 25% от общего объёма всей продукции.

Российские производители не отстают от своих зарубежных коллег в части производства современной и качественной системы водоотведения дома, и водосточная система Вегасток является прекрасным примером того, что и в России есть свои бренды и марки, которые смело, могут конкурировать с зарубежными аналогами. Компания была создана сравнительно недавно, в 2001 году, но и этого времени было достаточно для того, чтобы завоевать свою законную нишу в строительной сфере.

В качестве материала используется специальная горячекатаная оцинкованная и простая оцинкованная сталь универсальных марок, при этом металлопрокат поставляют лучшие российские компании. Кроме этого, некоторые серии водостока изготавливаются на основе кровельной меди. Каждый комплект водосточной системы обрабатывается полимерным материалом, который служит защитным покрытием, и в качестве такового используют полиэстеровый метод, пурал, призма, а также Пластизол. Российский производитель также производит доборные элементы водостока Вегасток, где в качестве запасных частей служат — разнообразные элементы для кровли, снегозадержатели, колпаки, коньки на заборные части ограждения кровли, и другие. Вся продукция имеет соответствующие сертификаты качества, которые подтверждены в России, а также регламентированы международными центрами менеджмента и качества по ISO.

Накопительный водонагреватель для дачи

Напокительные электрические водонагреватели очень часто используют в квартирах и в дачных домах на постоянной основе. Данный вариант больше подходит для постоянного проживания и редко устанавливается в домах, которые используются только на летний период, т.к. вода в нем застаивается и её необходимо сливать, если водонагреватель не будет использоваться продолжительное время.

Накопительный водонагреватель электрический в разрезе

Из основных преимуществ перед наливным дачными водонагревателями:

• Вода поступает в водонагреватель из водопровода — не нужно ничего заливать в бак, он автоматически наполняется и поддерживает постоянно установленную температуру.
• Теплоизоляция между внутренним баком и его корпусом позволяет значительно снизить теплопотери и тем самым, дольше сохранять воду горячей и экономить электроэнергию.
• Объем накопительной емкости варьируется от 8 до 500 литров, что позволяет покрыть практически любые потребности.
• Огромное количество функций вплоть до умного включения. Т.е. водонагреватель запоминает когда чаще всего требуется вода и нагревает её заранее, а в остальное время работает на минимальной мощности.

Все эти преимущества само собой значительно увеличивают комфорт, но они все нацелены на полноценное и комфортное использование ГВС на постоянной основе. А мы рассматриваем именно лучший водонагреватель для дачи.
